ACT Par 200 C - Éclairage Showtec - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Par LED de 200W, 16 millions de couleurs, température de couleur réglable, angle de faisceau de 25°.
Modes d'utilisation	Modes DMX, automatique, musique, maître/esclave.
Maintenance	Nettoyage régulier des lentilles et des ventilateurs, vérification des connexions électriques.
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'eau, respecter les instructions de montage.
Informations générales	Dimensions : 300 x 300 x 200 mm, poids : 2,5 kg, alimentation : 100-240V AC.

FOIRE AUX QUESTIONS - ACT Par 200 C Showtec

Comment puis-je allumer le Showtec ACT Par 200 C ?

Pour allumer le Showtec ACT Par 200 C, branchez l'appareil à une source d'alimentation et utilisez le bouton d'alimentation situé à l'arrière de l'appareil.

Pourquoi l'éclairage ne s'allume-t-il pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Comment régler l'intensité de la lumière ?

Utilisez la télécommande ou le panneau de contrôle sur le Showtec ACT Par 200 C pour ajuster l'intensité de la lumière selon vos préférences.

L'appareil fait un bruit étrange, que dois-je faire ?

Un bruit étrange peut indiquer un problème avec le ventilateur ou d'autres composants internes. Éteignez l'appareil et contactez le service client pour assistance.

Comment changer la couleur de la lumière ?

Utilisez le mode DMX ou la télécommande pour sélectionner la couleur souhaitée. Vous pouvez également utiliser les préréglages disponibles sur l'appareil.

Lumière clignotante, que se passe-t-il ?

Un clignotement peut être causé par une mauvaise connexion au signal DMX ou par des interférences. Vérifiez les connexions et essayez de redémarrer l'appareil.

Puis-je utiliser plusieurs Showtec ACT Par 200 C ensemble ?

Oui, vous pouvez utiliser plusieurs unités ensemble en les connectant via un câble DMX pour synchroniser les effets d'éclairage.

Comment nettoyer mon Showtec ACT Par 200 C ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est généralement inclus dans l'emballage. Vous pouvez également le télécharger sur le site officiel de Showtec.

Quelles sont les dimensions du Showtec ACT Par 200 C ?

Les dimensions de l'appareil sont de 230 mm x 230 mm x 180 mm.

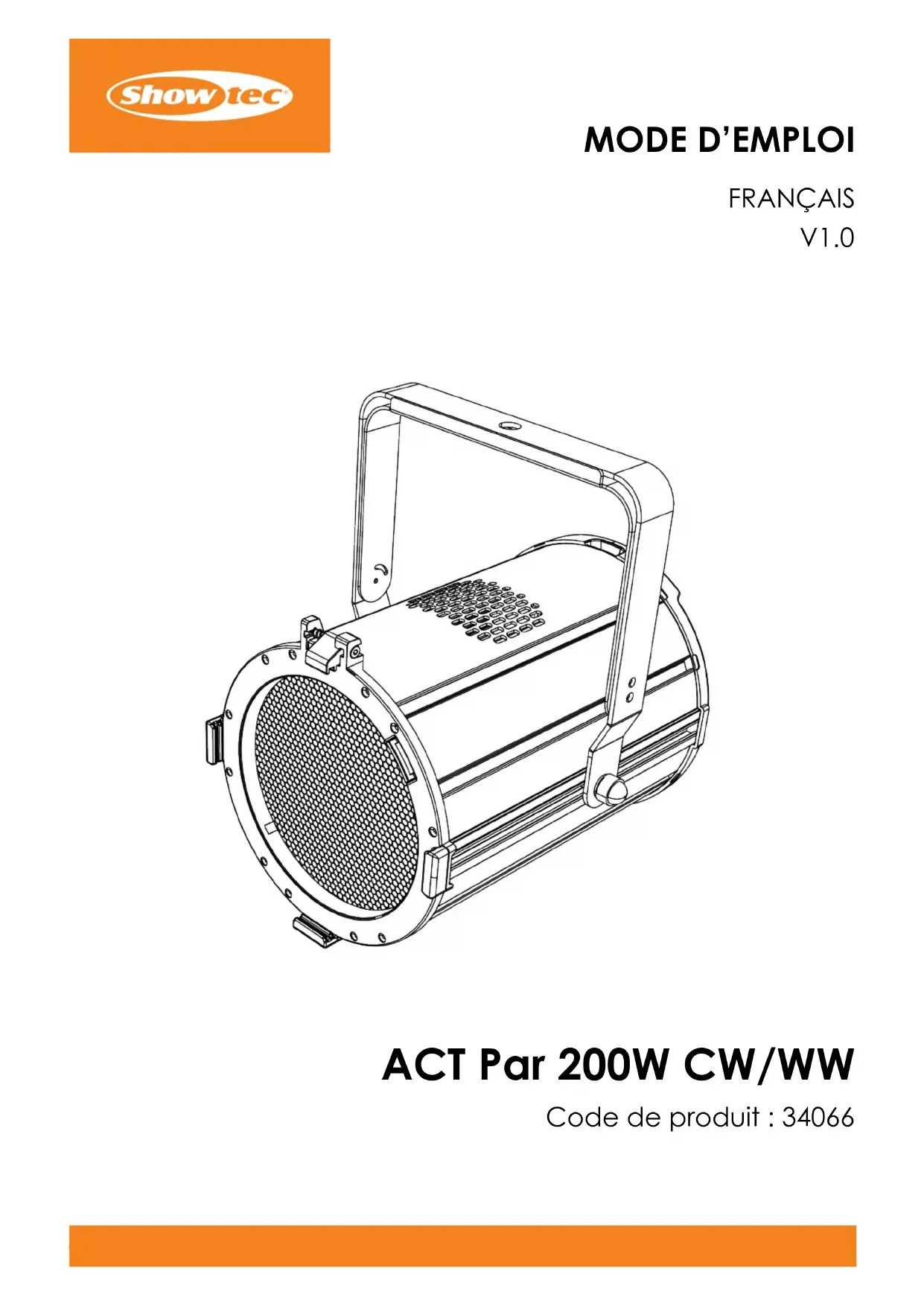

MODE D'EMPLOI ACT Par 200 C Showtec

FRANÇAIS V1.0 ACT Par 200W CW/WW Code de produit : 34066 cc cPréface Nous vous remercions d’avoir fait l’acquisition de ce produit Showtec. L’objectif de ce mode d’emploi est de vous fournir des instructions pour une utilisation correcte et sûre de ce produit. Conservez le mode d’emploi pour pouvoir le consulter ultérieurement, car il fait partie intégrante du produit. Le mode d’emploi doit être conservé dans un endroit facilement accessible. Ce mode d’emploi contient des informations concernant:

• Consignes de sécurité•

• Utilisations conformes et non conformes de l’appareil•

• Installation et fonctionnement de l’appareil•

• Procédures d’entretien•

• Transport, entreposage et élimination de l’appareil• Le non-respect des instructions contenues dans ce mode d’emploi peut entraîner des blessures graves et des dommages matériels. ©2024 Showtec. Tous droits réservés. Aucune partie de ce document ne peut être copiée, publiée ni reproduite de quelque manière que ce soit sans l’autorisation écrite préalable de Highlite International. La conception et les spécifications du produit sont susceptibles d’être modifiées sans préavis. Pour obtenir la dernière version de ce document ou des versions dans d’autres langues, veuillez vous rendre sur notre site Internet www.highlite.com ou envoyez-nous un courrier électronique à [e-mail]. Highlite International et ses fournisseurs agréés n’assument aucune responsabilité en cas de blessures, dommages, préjudices directs ou indirects, préjudices consécutifs ou financiers, ou tout autre type de préjudice résultant de l’utilisation de ce produit (qu’elle soit appropriée ou non), ou du fait de ne pas prendre en compte les informations contenues dans le présent document. Highlite International B.V. – Vestastraat2 – 6468 EX – Kerkrade – Pays-Bas

Code de produit : 34066 ACT Par 200W CW/WW1. Introduction 1.1. Avant d’utiliser le produit Important Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. Après le déballage, vérifiez le contenu du carton. S’il manque des pièces ou si certaines sont endommagées, veuillez contacter votre distributeur Highlite International. Contenu du paquet: Figure 1

• Showtec ACT Par 200W CW/WW•

• 3x diffuseurs: 30°, 50° et 80°•

• Câble d’alimentation Schuko vers PowerPro• (1,5m)

Utilisation conforme Cet appareil est une un projecteur de théâtre destinée à un usage professionnel. Il peut être installé uniquement à l’intérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu’éclairage classique. Toute autre utilisation, non mentionnée dans «Utilisation conforme», est considérée comme non conforme et incorrecte.

Durée de vie des LED La puissance lumineuse des LED diminue progressivement avec le temps (dépréciation des lumens). Les températures de fonctionnement élevées sont en partie responsables de ce processus. Il est possible de prolonger la durée de vie des LED grâce à une ventilation adéquate et en faisant fonctionner les LED à la luminosité la plus faible possible.

Code de produit : 34066 ACT Par 200W CW/WW1.4. Conventions de texte Tout au long du mode d’emploi, les conventions de texte suivantes sont utilisées:

• Boutons: Tous les boutons sont en caractères gras. Exemple: «Appuyer sur les boutons HAUT/• BAS»

• Références: Les références aux pièces de l’appareil sont en caractères gras. Exemple: «tournez la• poignée de réglage (05)». Les références aux chapitres sont des liens hypertextes

• 0 – 255: Définit une plage de valeurs•

• Remarques: Remarque: (en caractères gras) est suivi d’informations ou de conseils utiles• 1.5. Symboles et indications Les consignes de sécurité et les avertissements sont indiqués dans ce mode d’emploi par des panneaux de sécurité. Respectez toujours les instructions fournies dans ce mode d’emploi. DANGER Indique une situation dangereuse imminente qui, si elle n’est pas évitée, entraînera la mort ou un préjudice grave. AVERTISSEMENT Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner la mort ou un préjudice grave. PRUDENCE Indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner un préjudice mineur ou modéré. Attention Indique des informations importantes pour le bon fonctionnement et l’utilisation du produit. Important Lisez et respectez les instructions contenues dans ce document. Risque électrique Informations importantes à prendre en compte si vous souhaitez vous débarrasser de ce produit.

Symboles figurant sur l’étiquette informative Ce produit est pourvu d’une étiquette informative. L'étiquette d'information est située sur le site sur le support de montage de l'appareil. L’étiquette informative contient les symboles suivants: Cet appareil est conçu pour être utilisé en intérieur. Cet appareil ne doit pas être traité comme un déchet domestique.

Code de produit : 34066 ACT Par 200W CW/WW2. Sécurité Important Lisez et suivez les instructions de ce mode d’emploi avant d’installer, d’utiliser ou de réparer ce produit. Le fabricant n’assumera aucune responsabilité en cas de dommages résultant du non-respect de ce mode d’emploi. 2.1. Avertissements et consignes de sécurité DANGER Danger pour les enfants Utilisation destinée exclusivement aux adultes. L’appareil doit être installé hors de portée des enfants.

• Ne laissez aucun élément d’emballage (sacs en plastique, mousse en polystyrène, clous, etc.) à la portée• des enfants. Les matériaux d’emballage sont potentiellement dangereux pour les enfants. DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Certaines zones situées à l’intérieur de l’appareil peuvent présenter un risque d’électrocution.

• N’ouvrez pas l’appareil et ne retirez aucune protection.•

• Ne faites pas fonctionner l’appareil si les protections ou le boîtier sont ouverts. Avant toute utilisation,• assurez-vous que le boîtier est bien fermé et que toutes les vis sont bien serrées.

• Débranchez l’appareil de l’alimentation électrique avant toute opération d’entretien et de maintenance,• et lorsque l’appareil n’est pas utilisé. DANGER Décharge électrique due à un court-circuit Cet appareil appartient à la classe de protectionI de la CEI.

• Assurez-vous que l’alimentation électrique de l’appareil est reliée à la terre (masse). Branchez l’appareil• uniquement sur une prise de courant dotée d’une prise de terre (masse).

• N’occultez pas la prise à la terre (masse).•

• Ne court-circuitez pas l’interrupteur thermostatique ou les fusibles.•

• Remplacez les fusibles uniquement par des fusibles du même type et de même calibre.•

• Ne laissez pas le câble d’alimentation entrer en contact avec d’autres câbles. Manipulez le câble• d’alimentation et toutes les connexions avec le secteur avec précaution.

• Ne modifiez pas le câble d’alimentation, ne le pliez pas, ne le soumettez pas à des contraintes• mécaniques, n’exercez pas de pression sur le câble, ne tirez pas dessus et ne l’exposez pas à la chaleur.

• Assurez-vous que le câble d’alimentation n’est pas perforé ni endommagé. Examinez régulièrement le• câble d’alimentation pour vérifier qu’il ne présente aucun défaut.

• Ne plongez pas l’appareil dans l’eau ni dans d’autres liquides. N’installez pas l’appareil dans un endroit• inondable.

• N’utilisez pas l’appareil pendant les orages. Débranchez immédiatement l’appareil de l’alimentation• électrique.

Code de produit : 34066 ACT Par 200W CW/WWAVERTISSEMENT Risque de crise d’épilepsie L’éclairage stroboscopique peut déclencher des crises en cas d’épilepsie photosensible. Les personnes sensibles doivent éviter de regarder les lumières stroboscopiques. Attention Alimentation électrique

• Avant toute connexion de l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et• la fréquence correspondent à la tension d’entrée, au courant et à la fréquence spécifiés sur l’étiquette informative de l’appareil.

• Assurez-vous que la section des rallonges et des câbles d’alimentation est suffisante pour la consommation• électrique requise par l’appareil. Attention Consignes générales de sécurité

• N'insérez pas d'objets dans les fentes d'aération.•

• Ne connectez pas l’appareil à un variateur d’intensité.•

• Évitez d’allumer et d’éteindre l’appareil à intervalles trop rapprochés. Ceci réduit la durée de vie de• l'appareil.

• Ne secouez pas l’appareil. Évitez d’exercer une force excessive lors de son installation ou de son utilisation.•

• Remplacez la lentille ou les LED si elles sont visiblement endommagées au point de nuire à leur efficacité, si• elles présentent des fissures ou des rayures profondes, par exemple.Contactez votre distributeur Highlite International pour plus d'informations, car l'entretien ne peut être effectué que par des personnes formées ou qualifiées.

• Si l’appareil tombe ou subit un choc, débranchez-le immédiatement de l’alimentation électrique.•

• Si l’appareil est exposé à des variations extrêmes de température (après un transport, par exemple), ne• l’allumez pas immédiatement. Laissez l’appareil atteindre la température ambiante avant de le mettre en marche, car la formation de condensation pourrait l’endommager.

• Si l’appareil ne fonctionne pas correctement, cessez immédiatement de l’utiliser.• Attention Réservé à un usage strictement professionnel Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est une un projecteur de théâtre destinée à un usage professionnel. Toute utilisation incorrecte peut conduire à des situations dangereuses et entraîner des blessures et des dégâts matériels.

• Cet appareil ne convient pas pour une utilisation domestique ou en tant qu’éclairage classique.•

• Cet appareil n’est pas conçu pour fonctionner en permanence.•

• Cet appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de• l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels. Attention Avant chaque utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts. Assurez-vous que:

• Toutes les vis utilisées pour l’installation de l’appareil ou de ses pièces sont bien serrées et ne sont pas• oxydées.

Code de produit : 34066 ACT Par 200W CW/WW• Les dispositifs de sécurité ne sont pas endommagés.•

• Il n’y a pas de déformations sur les boîtiers, les fixations et les points d’installation.•

• La lentille n’est ni fissurée, ni endommagée.•

• Les câbles d’alimentation ne sont pas endommagés et ne semblent pas fragilisés.• Attention N’exposez pas l’appareil à un environnement dont les conditions sont pires que celles que sa certification IP lui permet de supporter. Cet appareil est certifiéIP20. La certificationIP20 (IP: indice de protection) garantit une protection contre les objets solides de plus de 12mm, tels que les doigts, mais ne fournit aucune protection contre les infiltrations d’eau.

Prérequis concernant l’utilisateur Ce produit peut être utilisé par des personnes quelconques. L’entretien peut être effectué par des personnes quelconques. L’installation et les réparations doivent obligatoirement être effectuées par des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations. Les personnes dites «formées» ont reçu des instructions ainsi qu’une formation de la part d’une personne qualifiée, ou sont supervisées par une personne qualifiée, pour effectuer des tâches spécifiques et des interventions liées à l’installation, aux réparations et à l’entretien de ce produit, afin qu’elles puissent identifier les risques et prendre toutes les précautions nécessaires pour les éviter. Les personnes dites «qualifiées» ont une formation ou une expérience leur permettant de reconnaître les risques et d’éviter les dangers associés à l’installation, aux réparations et à l’entretien de ce produit. Les personnes dites «quelconques» sont toutes les personnes autres que les personnes formées et les personnes qualifiées. Les personnes quelconques comprennent non seulement les utilisateurs du produit, mais aussi toutes les autres personnes qui peuvent avoir accès à l’appareil ou qui peuvent se trouver à proximité de l’appareil.

Équipement de protection individuelle Pendant l’installation, la désinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

Code de produit : 34066 ACT Par 200W CW/WW3. Description de l’appareil Le ACT Par 200W CW/WW est un projecteur d'intérieur avec un IRC élevé. Il peut produire du blanc froid, du blanc chaud ou tout ce qui se situe entre les deux. En plus du panneau de contrôle situé à l'arrière, le ACT Par 200W CW/WW dispose de deux boutons pour contrôler la couleur et l'intensité du blanc lorsqu'il est utilisé en mode autonome. L'appareil peut donc être utilisé dans des lieux d'exposition. Trois diffuseurs sont inclus, de sorte que le ACT Par 200W CW/WW peut être utilisé comme projecteur, comme faisceau moyen ou comme faisceau doux. Un volet est également disponible en option. 3.1. Vue de face Figure 2 Support de montage Clip de diffuseur Ouverture de lentille 3 x supports de volet Clip pour de volet

Vue arrière Figure 3 Oeil de sécurité Panneau de contrôle: écran OLED et boutons de contrôle Poignée de réglage Connecteur Power Pro OUT Connecteur de signal DMX à 3 broches OUT Connecteur de signal DMX à 5 broches OUT Connecteur de signal DMX à 5 broches IN Fusible T3,15 A 250 V Connecteur de signal DMX à 3 broches IN Connecteur Power Pro IN Contrôle de variateur manuel Contrôle de la sélection des couleurs

Code de produit : 34066 ACT Par 200W CW/WW 18)3.4. Caractéristiques du produit Modèle: ACT Par 200W CW/WW Source: Type de source lumineuse LED Quantité de la source lumineuse 1 Puissance de la source lumineuse 200 W Type de couleur des LED WW / CW Flux lumineux (total) 9246lm IRC 92 CCT minimum 2800 K TCC maximum 7200K Optique: Angle de faisceau (circulaire) 32° Contrôle et programmation: Mode de contrôle DMX / Manuel Canaux DMX 2 / 5 / 6 Protocoles DMX / RDM Affichage OLED Effets dynamiques: Variateur 0 – 100% Stroboscope 0 – 20Hz Caractéristiques électriques et connexions: Alimentation électrique 100 – 240VCA, 50/60Hz Consommation d’énergie 205 W Fusible 3,15 A Connecteur d’alimentation – ENTRÉE PowerPro bleu Connecteur d’alimentation – SORTIE PowerPro gris Connecteur DMX IN XLR 3P / XLR 5P Connecteur DMX OUT XLR 3P / XLR 5P Caractéristiques mécaniques: Largeur 258 mm Hauteur 304 mm Profondeur 280 mm Poids 4,2kg Indice IP IP20 (utilisation à l'intérieur uniquement) Logement Aluminium Couleur Noir Propriétés du produit: Refroidissement Ventilateur axial Gréement: Options de montage Support / Plancher Caractéristiques thermiques: Température ambiante maximale 40°C Température minimale de fonctionnement 0 °C

Code de produit : 34066 ACT Par 200W CW/WWArticles inclus: Câbles inclus Câble PowerPro Optique incluse Diffuseurs Accessoires inclus Cadre de couleur

Accessoires disponibles en option Vous pouvez également acheter l'accessoire suivant:

• 34067 Volet pour ACT Par 200W• Contactez votre distributeur Highlite International pour plus d'informations. 3.6. Dimensions Figure 5

Code de produit : 34066 ACT Par 200W CW/WW4. Installation 4.1. Consignes de sécurité pour l’installation AVERTISSEMENT Une installation incorrecte peut entraîner des blessures graves et des dégâts matériels. Si des systèmes de truss sont utilisés, l’installation ne doit être effectuée que par des personnes formées ou qualifiées. Respectez toutes les normes de sécurité européennes, nationales et locales en vigueur concernant le gréage et les truss. 4.2. Équipement de protection individuelle Pendant l’installation, la désinstallation et le gréage, portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques au site.

Exigences relatives au site d’installation

• L'appareil peut être utilisé uniquement à l’intérieur.•

• La distance minimale par rapport à d'autres objets doit être supérieure à 0,5m.•

• La température ambiante maximale t

= 40°C ne doit jamais être dépassée.•

• L'humidité relative ne doit pas dépasser 50% avec une température ambiante de 40°C.•

Code de produit : 34066 ACT Par 200W CW/WW4.4. Gréage Pour fixer l’appareil, suivez les étapes ci-dessous:

01) Utilisez une pince pour fixer l'appareil à la structure de soutien. Assurez-vous que l’appareil est immobilisé.01)

02) Attachez l’appareil à l’aide d’une suspension secondaire, un câble de sécurité, par exemple. Assurez-vous02)

que la suspension secondaire est capable de supporter 10fois le poids de l’appareil. Si possible, la suspension secondaire doit être fixée à une structure porteuse indépendante de celle de la suspension primaire. Passer le câble de sécurité dans l'œillet de sécurité (06).

03) Si le volet en option est installé, fixez-le à la structure de suspension à l'aide d'une fixation secondaire03)

appropriée, par exemple un câble de sécurité. Passez le câble de sécurité dans l'œillet de sécurité du volet. Figure 6

Code de produit : 34066 ACT Par 200W CW/WW4.5. Réglage de l’inclinaison Vous pouvez régler l'angle de l'appareil à l'aide de la poignée de réglage (08).

01) Tournez la poignée de réglage (08) dans le sens inverse des aiguilles d'une montre pour la desserrer.01)

02) Inclinez l'appareil à l'angle souhaité.02)

03) Tournez la poignée de réglage (08) dans le sens des aiguilles d'une montre pour la serrer. Assurez-vous que03)

l'appareil ne peut pas bouger librement après avoir serré la poignée de réglage (08). Figure 7

Installation du diffuseur Le ACT Par 200W CW/WW peut être utilisé comme projecteur, comme faisceau moyen ou comme faisceau doux en installant l'un des 3 diffuseurs inclus: 30°, 50° ou 80°. Pour installer un diffuseur, appuyez sur le diffuseur dans l'ouverture de lentille (03) de l'appareil. Assurez-vous que le diffuseur est maintenu en position par le clip de diffuseur (02). Pour retirer le diffuseur, appuyez sur le clip de diffuseur (02). Le diffuseur peut maintenant être retiré. Figure 8

Code de produit : 34066 ACT Par 200W CW/WW4.7. Installation du cadre de couleur Le ACT Par 200W CW/WW est livré avec un cadre de couleur. Vous pouvez insérer un gel de couleur ou un filtre de diffusion dans le cadre de couleur. Pour installer le cadre de couleur, suivez les étapes ci-dessous:

01) Faites glisser le clip de volet (05) à ressort sur le côté et faites-le basculer vers l'arrière.01)

02) Insérez un gel de couleur ou un filtre de diffusion dans le cadre de couleur.02)

03) Insérez le cadre de couleur dans les supports du volet (04).03)

04) Tirez le clip de volet (05) vers le bas pour libérer la vis à ressort. Le portillon est verrouillé en position.04)

05) Fixez le cadre de couleur à la structure de suspension à l'aide d'une fixation secondaire appropriée, par05)

exemple un câble de sécurité. Passez le câble de sécurité dans l'œillet de sécurité (18) du cadre de couleur. Remarque: Avant d'utiliser l'appareil, assurez-vous que le cadre de couleur est verrouillé en position à l'aide du clip de volet. Figure 9

Code de produit : 34066 ACT Par 200W CW/WW4.8. Installation d'un volet Un volet (veuillez consulter 3.5. Accessoires disponibles en option à la page 12) est disponible en option pour utilisation avec le ACT Par 200W CW/WW. Pour installer le portillon, suivez les étapes ci-dessous :

01) Faites glisser le clip de volet (05) à ressort sur le côté et faites-le basculer vers l'arrière.01)

02) Insérez le volet -brise dans les supports de volet (04).02)

03) Tirez le clip de volet (05) vers le bas pour libérer la vis à ressort. Le portillon est verrouillé en position.03)

04) Fixez le portillon à la structure aérienne à l'aide d'une fixation secondaire appropriée, par exemple un04)

câble de sécurité. Passez le câble de sécurité dans l'œillet de sécurité du volet. Remarque: Assurez-vous que le portillon est verrouillé en position à l'aide de l'attache du portillon avant d'utiliser l'appareil. Figure 10

Code de produit : 34066 ACT Par 200W CW/WW4.9. Connexion à l’alimentation électrique DANGER Décharge électrique due à un court-circuit L’appareil accepte le courant alternatif de 100 – 240V et 50/60Hz. Ne pas alimenter l’appareil avec une autre tension ou fréquence. Cet appareil appartient à la classe de protection I de la CEI. Assurez-vous que l’alimentation électrique de l’appareil est toujours reliée à la terre (masse). Avant de brancher l’appareil à la prise de courant:

Assurez-vous que l’alimentation électrique correspond à la tension d’entrée spécifiée sur l’étiquette

Assurez-vous que la prise de courant est reliée à la terre (masse).

Branchez le connecteur d’alimentation de l’appareil dans la prise de courant. Ne connectez pas l’appareil à un circuit de variateur de lumière, car cela pourrait l’endommager.

Connexion électrique de plusieurs appareils Cet appareil prend en charge le partage de la connexion électrique. L’alimentation peut être relayée à un autre appareil grâce au connecteur de sortie d’alimentation. Notez que les connecteurs d’entrée et de sortie sont conçus différemment, il est donc impossible de connecter un type de connecteur à l’autre. La connexion électrique de plusieurs appareils ne doit être effectuée que par des personnes formées ou qualifiées. AVERTISSEMENT Une connexion électrique incorrecte peut entraîner une surcharge du circuit électrique et provoquer des blessures graves et des dégâts matériels. Pour éviter une surcharge du circuit électrique lorsque vous connectez plusieurs appareils entre eux:

• Utilisez des câbles dont la capacité de transport de courant est suffisante. Le câble d’alimentation fourni• avec l’appareil n’est pas adapté à la connexion électrique de plusieurs appareils.

• Assurez-vous que la consommation totale de courant de l’appareil et de tous les appareils connectés ne• dépasse pas la capacité nominale des câbles d’alimentation et du disjoncteur.

• Ne reliez pas plus d’appareils entre eux que le nombre maximal recommandé.• Nombre maximum d’appareils recommandé:

• à 100 – 120V: 5appareils ACT Par 200W CW/WW•

• à 200 – 240V: 10appareils ACT Par 200W CW/WW•

Code de produit : 34066 ACT Par 200W CW/WW5. Configuration 5.1. Mises en garde et précautions Attention Branchez tous les câbles de données avant d’alimenter l’appareil. Débranchez l’alimentation électrique avant de brancher ou de débrancher les câbles de données.

Configuration autonome Lorsque le site ACT Par 200W CW/WW n'est pas connecté à un contrôleur ou à d'autres appareils, il fonctionne comme un appareil autonome. Il peut être utilisé manuellement via le panneau de commande et via les commandes manuelles. Pour plus d'informations, reportez-vous à la section Modes de contrôle (veuillez consulter 6.2. Modes de contrôle à la page 22).

Vous avez besoin d'une liaison de données série DMX pour réaliser des spectacles lumineux d'un ou plusieurs appareils à l'aide d'un contrôleur DMX-512. La ACT Par 200W CW/WW est dotée de connecteurs d’ENTRÉE et de SORTIE de signaux DMX à 3 et 5broches. L’affectation des broches est la suivante:

• 3broches: broche 1 (masse), broche 2 (-), broche 3 (+)•

• 5broches: broche 1 (masse), broche 2 (-), broche 3 (+), broche 4 (N/C), broche 5 (N/C)• Pour une liaison de données en série, les appareils doivent être reliés en guirlande sur un seul et même circuit. Pour ce type de connexion, le nombre d’appareils que vous pouvez contrôler est limité par le nombre total de canaux DMX des appareils connectés et des 512canaux disponibles dans un univers DMX. Conformément à la norme TIA-485, vous ne devez pas connecter plus de 32appareils sur une même liaison de données. Pourconnecter plus de 32appareils sur une même liaison de données, vous devez utiliser un répartiteur/booster DMX optiquement isolé. Sinon, cela peut entraîner une détérioration du signal DMX. Remarque:

• Distance maximale recommandée pour la liaison de données DMX: 300m•

• Nombre maximum d’appareils recommandé sur une liaison de données DMX: 32appareils•

Pour une connexion DMX fiable, vous devez utiliser des câbles blindés à paires torsadées, dotés de connecteurs XLR à 3 broches/5 broches. Vous pouvez vous procurer des câbles DMX directement auprès de votre distributeur Highlite International ou fabriquer vos propres câbles. Si vous utilisez des câbles audio XLR pour la transmission des données DMX, cela peut entraîner une dégradation du signal et un fonctionnement imprévisible du réseau DMX. Lorsque vous fabriquez vos propres câbles DMX, veillez à connecter correctement les broches et les fils comme indiqué dans la figure ci-dessous.

Code de produit : 34066 ACT Par 200W CW/WWFigure 11

5.3.3. Connexion DMX

Pour connecter plusieurs appareils sur une seule liaison de données DMX, suivez les étapes ci-dessous:

01) Utilisez un câble DMX à 3 broches/5 broches pour relier le connecteur de sortie DMX du contrôleur01)

d’éclairage au connecteur d’entrée DMX du 1

02) Reliez le connecteur de sortie DMX du 1

appareil au connecteur d’entrée DMX du 2

appareil à l’aide02) d’un câble DMX à 3 broches/5 broches.

03) Répétez l’étape 2 pour connecter tous les appareils en guirlande.03)

04) Branchez un terminateur DMX (résistance de 120Ω) sur le connecteur de sortie DMX du dernier appareil de04)

la liaison de données. Figure 12

Code de produit : 34066 ACT Par 200W CW/WW5.3.4. Adressage DMX Dans une installation comportant plusieurs appareils, veillez à définir correctement l’adresse de départ DMX de chaque appareil. Le site ACT Par 200W CW/WW a 3 personnalités : RAW (2 canaux), Basique (5 canaux) et Avancé (6 canaux). Si vous souhaitez connecter plusieurs appareils sur une liaison de données et les utiliser en mode 6 canaux, par exemple, suivez les étapes ci-dessous:

01) Réglez l’adresse de départ du 1

appareil de la liaison de données sur1 (001).01) 02) Réglez l'adresse de départ du 2 ème appareil sur la liaison de données à 7 (007), car 1 + 6 = 7. 02) 03) Réglez l'adresse de départ du 3 ème appareil sur la liaison de données à 13 (013), car 7 + 6 = 13. 03) 04) Continuez à attribuer les adresses de départ des appareils restants en ajoutant chaque fois 6 au nombre 04) précédent. Veillez à ce qu'il n'y ait pas de canaux qui se chevauchent afin de contrôler correctement chaque site ACT Par 200W CW/WW. Si deux ou plusieurs appareils sont dotés de la même adresse, ils fonctionneront de manière similaire.

Code de produit : 34066 ACT Par 200W CW/WW6. Fonctionnement 6.1. Consignes de sécurité pour le fonctionnement Attention Cet appareil ne doit être utilisé qu’aux fins pour lesquelles il a été conçu. Cet appareil est une un projecteur de théâtre destinée à un usage professionnel. Il peut être installé uniquement à l’intérieur. Cet appareil ne convient pas pour une utilisation domestique ou en tant qu’éclairage classique. Toute autre utilisation, non mentionnée dans «Utilisation conforme», est considérée comme non conforme et incorrecte. Attention Alimentation électrique Avant toute connexion de l’appareil à l’alimentation électrique, assurez-vous que le courant, la tension et la fréquence correspondent à la tension d’entrée, au courant et à la fréquence spécifiés sur l’étiquette informative de l’appareil.

Modes de contrôle Le ACT Par 200W CW/WW peut être utilisé avec un contrôleur DMX et comme appareil autonome. Le site ACT Par 200W CW/WW prend en charge les modes de contrôle suivants :

• Autonome: Fonctionnement manuel•

• DMX-512: RAW (2 canaux), Basique (5 canaux) et Avancé (6 canaux)• Pour plus d'informations sur la connexion des appareils, reportez-vous à la section Configuration (veuillez consulter 5. Configuration à la page 19). Vous pouvez utiliser l'appareil comme un appareil autonome de deux manières :

• avec le contrôle de variateur manuel (16) et la commande de sélection des couleurs (17), et•

• du panneau de contrôle et du menu.• Pour faire fonctionner l'appareil avec les commandes manuelles :

01) Sélectionnez Knob dans le sous-menu Function Mode. (veuillez consulter 6.6.3.1. Mode de fonctionnement01)

02) Réglez le variateur avec le contrôle de variateur manuel (16).02)

03) Réglez la température de la couleur avec la commande de sélection de la couleur (17). Les valeurs03)

disponibles sont les mêmes que dans le menu CCT statique (veuillez consulter 6.6.2. CCT statique à la page 28). Les valeurs sélectionnées à l'aide des commandes manuelles s'affichent sur l'écran de démarrage (veuillez consulter 6.4. Démarrage à la page 24) lorsque le mode Bouton est sélectionné. Pour faire fonctionner l'appareil manuellement à partir du panneau de commande et du menu :

01) Sélectionnez Définir dans le sous-menu Mode de fonctionnement (veuillez consulter 6.6.3.1. Mode de01)

fonctionnement à la page 29).

02) Réglez la température de couleur et la vitesse du stroboscope dans le sous-menu CCT statique (veuillez02)

consulter 6.6.2. CCT statique à la page 28).

Code de produit : 34066 ACT Par 200W CW/WWPour faire fonctionner l’appareil avec un contrôleur DMX:

01) Réglez l'adresse de départ DMX de l'appareil dans le menu Adresse DMX (veuillez consulter 6.6.1.1. DMX01)

Address (Adresse DMX) à la page 26).

02) Sélectionnez le comportement de l'appareil en cas d'absence de signal DMX dans le sous-menu DMX Fail02)

(veuillez consulter 6.6.1.3. Échec DMX à la page 27).

03) Sélectionnez le mode de canal DMX dans le sous-menu Mode DMX (veuillez consulter 6.6.1.2. Mode à la03)

page 26). Voir Canaux DMX (veuillez consulter 6.7. Canaux DMX à la page 33) pour un aperçu complet de tous les canaux DMX.

Panneau de contrôle Figure 13 Écran OLED Touche ENTER Bouton DOWN Touche UP Touche MENU

La touche MENU permet de quitter le sous-menu en cours, de revenir au menu principal et de retourner à

Utilisez les boutons UP/DOWN pour naviguer dans les menus et pour sélectionner les valeurs et les options.

Utilisez la touche ENTER pour ouvrir le menu souhaité, pour confirmer la sélection ou pour régler la valeur

actuellement sélectionnée.

Code de produit : 34066 ACT Par 200W CW/WW

E)6.4. Démarrage Au démarrage, l'écran affiche un écran de démarrage avec le nom de l'appareil : Immédiatement après, l'écran de démarrage s'affiche. L'écran d'accueil fournit des informations sur les modes de contrôle de l'appareil et sur la température des LED, par exemple: Opération manuelle (à partir du menu) Fonctionnement manuel (à partir des commandes manuelles) Mode 6 canaux DMX avec adresse de départ 001 Remarque: Si aucun bouton n'est actionné, l'écran s'éteint après 30 secondes d'inactivité. Appuyez sur n’importe quel bouton pour rallumer l’écran. Pour plus d'informations, reportez-vous à la section Paramètres d'affichage (veuillez consulter 6.6.4. Paramètres d'affichage à la page 31).

Code de produit : 34066 ACT Par 200W CW/WW6.5. Aperçu du menu Niveau 1 Niveau 2 Niveau 3 Fonctions DMX (veuillez consulter 6.6.1. Fonctions DMX à la page 26) Adresse DMX 001–512 Mode RAW–2 can. Basique–5 can. Adv. – 6 can. Défaut DMX Manuel défini Tenir Extinction Voir la valeur DMX (En fonction du mode de canal DMX) CCT statique (veuillez consulter 6.6.2. CCT statique à la page 28) TCC Couleurs froides (CW), Couleurs chaudes (WW), 2800K, 3000K, 3200K, 3400K, 3600K, 3800K, 4000K, 4200K, 4400K, 4600K, 4800K, 5000K, 5200K, 5400K, 5600K, 5800K, 6000K, 6200K, 6400K, 6600K Vitesse du stroboscope 0–15 Réglages de l'appareil (veuillez consulter 6.6.3. Réglages de l'appareil à la page 29) Courbe Variateur Linéaire Loi en carré Renv. Loi en carré Courbe en S Vitesse du variateur LED Halogène Mode de fonctionnement Bouton Automatique Définir Paramètres d'affichage (veuillez consulter 6.6.4. Paramètres d'affichage à la page 31) Renversement Affichage Non Oui Rétroéclairage Auto- Off Non Oui Contraste Affichage 01-30 Manuel (veuillez consulter 6.6.5. Manuel à la page 31)

000 – 255 Stroboscope 000 – 015 Informations sur les appareils (veuillez consulter 6.6.6. Informations sur les appareils à la page 31) UID Heures Version Fonctions spéciales (veuillez consulter 6.6.7. Fonctions spéciales à la page 32) Réinitialisation d'usine Non Oui

Code de produit : 34066 ACT Par 200W CW/WW6.6. Options du menu principal Le menu principal comporte les options suivantes: Fonctions DMX CCT statique Réglages de l'appareil Paramètres d'affichage Manual (Manuel) Informations sur les appareils Fonctions spéciales 01) Appuyez sur les boutons UP/DOWN pour naviguer dans le menu. 01) 02) Appuyez sur la touche ENTER pour ouvrir les sous-menus. 02)

6.6.1. Fonctions DMX

Dans ce menu, vous pouvez configurer les paramètres DMX de l’appareil.

01) Appuyez sur les boutons UP/DOWN pour faire défiler les options suivantes :01)

• DMX Address (Adresse DMX) (veuillez consulter 6.6.1.1. DMX Address (Adresse DMX))•

• Mode (veuillez consulter 6.6.1.2. Mode)•

• Échec DMX (veuillez consulter 6.6.1.3. Échec DMX)•

• Voir la valeur DMX (veuillez consulter 6.6.1.4. Voir la valeur DMX)•

02) Appuyez sur le bouton SETUP pour confirmer la sélection.02)

6.6.1.1. DMX Address (Adresse DMX)

Dans ce sous-menu, vous pouvez définir l'adresse DMX de départ de l'appareil.

01) Appuyez sur les boutons UP/DOWN pour sélectionner l'adresse DMX de départ de l'appareil. La plage de01)

sélection est comprise entre 001 et 512.

02) Appuyez sur le bouton SETUP pour confirmer la sélection.02)

Dans ce sous-menu, vous pouvez sélectionner le mode de canal DMX. 01) Appuyez sur les boutons UP/DOWN pour sélectionner le mode de canal DMX. Vous disposez de 3options: 01)

02) Appuyez sur le bouton SETUP pour confirmer la sélection. Pour plus d'informations, reportez-vous à la section02)

Canaux DMX (veuillez consulter 6.7. Canaux DMX à la page 33).

Code de produit : 34066 ACT Par 200W CW/WW6.6.1.3. Échec DMX Ce sous-menu permet de déterminer le comportement de l'appareil en cas d'absence de signal DMX.

01) Appuyez sur les boutons UP/DOWN pour sélectionner l'une des 3 options suivantes :01)

• Manuel défini : L'appareil utilisera les valeurs sélectionnées manuellement pour la couleur et la

température de couleur. Voir le menu Manuel (veuillez consulter 6.6.5. Manuel à la page 31) pour plus d'informations.

• Tenir : L'appareil utilisera le dernier signal DMX reçu correctement.

• Blackout : L'appareil éteint la lumière.

02) Appuyez sur le bouton SETUP pour confirmer la sélection. 02)

6.6.1.4. Voir la valeur DMX

Ce sous-menu permet de visualiser la valeur DMX sélectionnée pour chaque canal DMX. Appuyez sur les boutons UP/DOWN pour faire défiler toutes les options : En fonction du mode de canal DMX sélectionné dans le sous-menu DMX Channel Mode (veuillez consulter

6.6.1.2. Mode à la page 26), vous pouvez voir les valeurs suivantes :

• en mode DMX 2 canaux: Blanc froid, Blanc chaud•

• en mode DMX 5 canaux: Blanc froid, blanc chaud, variateur, stroboscope, CCT•

• en mode DMX 6 canaux: Blanc froid, blanc chaud, variateur, stroboscope, CCT et courbe de• gradation

Code de produit : 34066 ACT Par 200W CW/WW6.6.2. CCT statique Dans ce menu, vous pouvez régler manuellement la valeur de la température de couleur corrélée et la vitesse du stroboscope de l'appareil. Pour utiliser les paramètres de ce menu, sélectionnez l'option Auto ou Définir dans le sous-menu Mode de fonctionnement (veuillez consulter 6.6.3.1. Mode de fonctionnement à la page 29). Appuyez sur les boutons HAUT/BAS pour choisir l'une des deux options suivantes:

• CCT: Définit la température de couleur de l'appareil. Vous pouvez• sélectionner les préréglages Blanc froid (réglé sur 2800K) ou Blanc chaud (réglé sur 6600K), ou régler l'une des 20 températures spécifiques dans la gamme de 2800K à 6600K. Pour obtenir la liste complète des températures de couleur disponibles, reportez-vous à la section Vue d'ensemble des menus (veuillez consulter 6.5. Aperçu du menu à la page 25).

• Vitesse du stroboscope: Définit la vitesse du stroboscope pour l'appareil. Il y a 16 options• différentes, étiquetées de 0 à 15.

Code de produit : 34066 ACT Par 200W CW/WW6.6.3. Réglages de l'appareil Ce menu permet de régler les paramètres de l'appareil.

01) Appuyez sur les boutons UP/DOWN pour sélectionner l'une des 3 options suivantes :01)

• Courbe de gradation : Quatre options sont disponibles : Linear Curve (courbe linéaire),• Square law (loi en carré), Inv Square law (loi en carré inverse) et S-Curve (Courbe en S)

• Vitesse du variateur : Deux options sont disponibles : LED (gradation instantanée sans• délai) et Halogène (gradation retardée, imitant le comportement d'une lampe halogène)

• Mode de fonctionnement : Reportez-vous à la section Mode de fonctionnement (veuillez• consulter 6.6.3.1. Mode de fonctionnement)

02) Appuyez sur le bouton SETUP pour confirmer la sélection.02)

6.6.3.1. Mode de fonctionnement

Dans le sous-menu Mode de fonctionnement, vous pouvez sélectionner l'une des trois options suivantes:

• Bouton: Sélectionnez cette option pour contrôler l'appareil avec le contrôle de variateur manuel• (16) et la commande de sélection des couleurs (17). Voir Modes de contrôle (veuillez consulter 6.2. Modes de contrôle à la page 22) pour plus d'informations

• Auto: Sélectionnez la fonction Auto pour que l'appareil utilise les paramètres sélectionnés dans• le sous-menu CCT statique (veuillez consulter 6.6.2. CCT statique à la page 28) lorsqu'il n'y a pas de contrôle DMX. Les paramètres sont sauvegardés et appliqués même si l'appareil est éteint et rallumé

Code de produit : 34066 ACT Par 200W CW/WW• Définir: Sélectionnez la fonction Définir pour contrôler manuellement l'appareil avec les• paramètres du sous-menu CCT statique (veuillez consulter 6.6.2. CCT statique à la page 28)

Code de produit : 34066 ACT Par 200W CW/WW6.6.4. Paramètres d'affichage Ce menu permet de régler les paramètres d'affichage de l'appareil.

01) Appuyez sur les boutons UP/DOWN pour sélectionner l'une des 3 options suivantes :01)

• Affichage inversé : L'écran OLED est orienté à 180° (Oui/Non)•

• Rétro-éclairage Auto Off : Le rétroéclairage de l'écran OLED ne s'éteint pas• automatiquement après 30 secondes d'inactivité (Oui/Non)

• Contraste de l'affichage : La plage de réglage est de 01 à 30 (de faible à fort contraste)•

02) Appuyez sur la touche ENTER pour confirmer la sélection et ouvrir le sous-menu contextuel dans lequel vous02)

pouvez ajuster les paramètres.

03) Appuyez sur les boutons UP/DOWN pour sélectionner le paramètre souhaité.03)

04) Appuyez sur le bouton SETUP pour confirmer la sélection.04)

Ce menu permet de régler manuellement les paramètres de l'appareil. Les paramètres de ce menu sont appliqués lorsque l'option Manuel est sélectionnée dans le sous-menu Échec DMX (veuillez consulter 6.6.1.3. Échec DMX à la page 27).

01) Appuyez sur les boutons HAUT/BAS pour sélectionner l'une des 3 options:01)

• CW: Définit l'intensité de la source lumineuse LED pour les couleurs blanc froid comme

une valeur de 0 à 255

• WW: Définit l'intensité de la source lumineuse LED pour les couleurs blanc chaud

comme une valeur de 0 à 255

• Stroboscope: Définit la vitesse du stroboscope comme une valeur de 0 à 15

02) Appuyez sur le bouton SETUP pour confirmer la sélection. 02)

6.6.6. Informations sur les appareils

Dans ce menu, vous pouvez consulter l'UID, les heures de fonctionnement de la LED et la version du micrologiciel de l'appareil. Les boutons UP/DOWN permettent de faire défiler les 3 options suivantes :

• UID : Indique le numéro d'identification unique (UID) de l'appareil.

• Heures : Indique les heures de fonctionnement de la LED

• Version : Affiche la version actuelle du micrologiciel

Code de produit : 34066 ACT Par 200W CW/WW6.6.7. Fonctions spéciales Dans ce menu, vous pouvez réinitialiser les paramètres de l’appareil selon les paramètres d’usine par défaut.

01) Appuyez sur la touche ENTER pour ouvrir le sous-menu de réinitialisation d'usine :01)

02) Appuyez sur les boutons UP/DOWN pour choisir entre Non et Oui. Si vous choisissez Oui, les paramètres de02)

l'appareil seront réinitialisés aux paramètres d'usine par défaut.

03) Appuyez sur le bouton ENTER pour confirmer votre choix.03)

Code de produit : 34066 ACT Par 200W CW/WW6.7. Canaux DMX RAW 2 CAN Basique 5 CAN Avancé 6 CAN Fonction Valeur Paramètres 1 1 1 Variateur blanc froid 000 – 255 De faible à forte intensité (0 – 100%) 2 2 2 Variateur blanc chaud 000 – 255 De faible à forte intensité (0 – 100%) 3 3 Variateur Maître 000 – 255 De faible à forte intensité (0 – 100%) 4 4 Stroboscope 000 – 015 Aucune fonction 016 – 255 Stroboscope, de basse à haute fréquence 5 5 Préréglages CCT 000 – 010 Aucune fonction 011 – 021 2800 K 022 – 032 3000K 033 – 043 3200K 044 – 054 3400 K 055 – 065 3600 K 066 – 076 3800 K 077 – 087 4000K 088 – 098 4200 K 099 – 109 4400 K 110 – 120 4600 K 121 – 131 4800 K 132 – 142 5000K 143 – 153 5200 K 154 – 164 5400 K 165 – 175 5600K 176 – 186 5800 K 187 – 197 6000K 198 – 208 6200 K 209 – 219 6400 K 220 – 255 6600 K 6 Courbe Variateur 000 – 020 Linéaire 021 – 040 Loi en carré 041 – 060 Loi des carrés inversés 061 – 080 Courbe en S 081 – 255 Courbe variateur par défaut (réglée par le menu)

Code de produit : 34066 ACT Par 200W CW/WW6.8. Informations sur le contrôle à distance de l’appareil RDM (Remote Device Management) Cet appareil prend en charge le RDM (veuillez consulter 6.8.2. Identifiants de paramètres (PID) RDM pris en charge).

6.8.1. Détails du RDM

• Étiquette du fabricant: Showtec•

• Description du modèle: ACT Par 200W CW/WW•

• Modèle ID: 221 (0DD hexadécimal)•

• Étiquette de l'appareil: ACT Par 200W CW/WW• Remarque: L’identifiant d’un transpondeur RDM se compose de 3parties:

• 1 ère partie – 4chiffres – Identifiant du fabricant•

• 2 nde partie – 3chiffres – Identifiant du modèle•

• 3 ème partie – 5chiffres – Identifiant unique• Les identifiants des transpondeurs RDM de tous les produits de Highlite International commencent par les mêmes 4chiffres. Les 7premiers chiffres de l’identifiant du transpondeur RDM sont les mêmes pour chaque modèle. Les 5derniers chiffres sont différents pour chaque appareil.

6.8.2. Identifiants de paramètres (PID) RDM pris en charge

Code de produit : 34066 ACT Par 200W CW/WW7. Dépannage Ce guide de dépannage contient des solutions à des problèmes qui peuvent être réalisés par une personne quelconque. L’appareil ne contient pas de pièces réparables par l’utilisateur. Toute modification non autorisée de l’appareil entraînera l’annulation de la garantie. De telles modifications peuvent entraîner des blessures et des dégâts matériels. Confiez les réparations à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International au cas où la solution ne serait pas décrite dans le tableau. Problème Cause(s) probable(s) Solution L’appareil ne fonctionne pas du tout L’appareil n’est pas alimenté

• Assurez-vous que l'appareil est connecté à• l'alimentation électrique et que les câbles sont branchés. Le fusible principal est grillé

• Remplacer le fusible (veuillez consulter 8.3.1.• Remplacement du fusible à la page 37) L’appareil réagit de manière erratique Les réglages d’usine de l’appareil ont été modifiés

• Restaurez les paramètres d'usine de• l'appareil (veuillez consulter 6.6.7. Fonctions spéciales à la page 32) L’appareil ne répond pas au contrôle DMX Le contrôleur n’est pas connecté

• Connectez le contrôleur• Le signal est inversé. La sortie DMX du contrôleur 3 broches/5 broches ne correspond pas à l'entrée DMX de l'appareil.

• Installez un câble inverseur de phase entre• le contrôleur et l’appareil Le contrôleur est défectueux

• Essayez d’utiliser un autre contrôleur• L’appareil répond de manière erratique au contrôle DMX Les connexions sont défectueuses

• Examinez les connexions et les câbles.• Corriger les connexions défectueuses. Réparez ou remplacez les câbles endommagés La liaison de données n'est pas terminée par une fiche de terminaison de 120Ω.

• Insérez un terminateur dans le connecteur• de SORTIE DMX du dernier appareil de la liaison Adressage incorrect

• Assurez-vous que les paramètres de• l'adresse sont corrects Dans le cas d’une installation comportant plusieurs appareils, l’un des appareils est défectueux et perturbe la transmission des données sur la liaison

• Pour trouver l’appareil défectueux,• débranchez tour à tour chaque appareil et vérifiez à l’état de la liaison de données. Répétez cette procédure jusqu’à ce que le fonctionnement normal soit rétabli Pas de lumière ou les LED s’éteignent par intermittence Les LED sont endommagées

• Déconnectez l'appareil et contactez votre• revendeur Highlite International Les paramètres de puissance d'entrée de l'appareil ne correspondent pas à la tension et à la fréquence du courant alternatif local.

• Déconnectez l’appareil. Assurez-vous que le• courant, la tension et la fréquence locaux correspondent à la tension, au courant et à la fréquence d'entrée spécifiés sur l'étiquette d'information de l'appareil.

Code de produit : 34066 ACT Par 200W CW/WW8. Entretien 8.1. Consignes de sécurité pour l’entretien DANGER Décharge électrique due à une tension dangereuse à l’intérieur de l’appareil Débranchez l’alimentation électrique avant de procéder à l’entretien ou au nettoyage. 8.2. Entretien préventif Attention Avant chaque utilisation, examinez visuellement l’appareil pour déceler d’éventuels défauts. Assurez-vous que:

• Toutes les vis utilisées pour l’installation de l’appareil ou de ses pièces sont bien serrées et ne sont pas• oxydées.

• Les dispositifs de sécurité ne sont pas endommagés.•

• Il n’y a pas de déformations sur les boîtiers, les fixations et les points d’installation.•

• La lentille n’est ni fissurée, ni endommagée.•

• Les câbles d’alimentation ne sont pas endommagés et ne semblent pas fragilisés.•

8.2.1. Instructions de base pour le nettoyage

La lentille extérieure de l’appareil doit être nettoyée régulièrement afin d’optimiser la qualité de l’éclairage. La fréquence du nettoyage dépend des conditions du site où l’appareil est installé. Il sera nécessaire de nettoyer l’appareil plus fréquemment si des machines à fumée ou à brouillard sont utilisées sur le site. En revanche, le nettoyage pourra être réalisé moins fréquemment si l’appareil est installé dans un endroit bien ventilé. Pour déterminer la fréquence de nettoyage requise, examinez régulièrement l’appareil pendant les 100premières heures de fonctionnement. Pour nettoyer l’appareil, suivez les étapes ci-dessous:

01) Débranchez l’appareil de l’alimentation électrique.01)

02) Laissez l’appareil refroidir pendant au moins 15minutes.02)

03) Retirez la poussière accumulée sur la surface externe en utilisant de l’air comprimé sec et une brosse03)

04) Nettoyez la lentille avec un chiffon humide. Utilisez une solution détergente douce.04)

05) Séchez soigneusement la lentille avec un chiffon microfibre.05)

06) Nettoyez les connexions (DMX et autres) à l’aide d’un chiffon humide.06)

• Ne plongez l’appareil dans aucun liquide.•

• N’utilisez pas d’alcool ni de solvants.•

• Assurez-vous que les connexions sont complètement sèches avant de brancher l’appareil à l’alimentation• électrique et à d’autres appareils.

Code de produit : 34066 ACT Par 200W CW/WW8.3. Entretien correctif L’appareil ne contient pas de pièces réparables par l’utilisateur. N’ouvrez pas l’appareil et n’effectuez aucune modification. Confiez les réparations et l’entretien à des personnes formées ou qualifiées. Contactez votre distributeur Highlite International pour plus d’informations.

8.3.1. Remplacement du fusible

DANGER Décharge électrique due à un court-circuit

• Ne court-circuitez pas l’interrupteur thermostatique ou les fusibles.•

• Remplacez les fusibles uniquement par des fusibles du même type et de même calibre.• Les surtensions, les courts-circuits ou une alimentation électrique incorrecte peuvent faire griller un fusible. Si le fusible grille, l’appareil cessera de fonctionner. Dans ce cas, suivez les étapes ci-dessous:

01) Débranchez l’appareil de l’alimentation électrique.01)

02) Laissez l’appareil refroidir pendant au moins 15minutes.02)

03) Desserrez le couvercle du fusible à l’aide d’un tournevis et retirez le porte-fusible.03)

04) Si le fusible est brun ou peu clair, c’est qu’il est grillé. Retirez l’ancien fusible.04)

05) Insérez un nouveau fusible dans le porte-fusible. Assurez-vous que le type et le calibre du fusible de05)

remplacement sont les mêmes que ceux spécifiés sur l’étiquette informative du produit.

06) Replacez le porte-fusible dans l’ouverture et resserrez le couvercle du fusible.06)

Code de produit : 34066 ACT Par 200W CW/WW9. Désinstallation, transport et stockage 9.1. Instructions pour la désinstallation AVERTISSEMENT Une désinstallation incorrecte peut entraîner des blessures graves et des dégâts matériels.

• Laissez l’appareil refroidir avant de le démonter.•

• Débranchez l’alimentation électrique avant de procéder à la désinstallation.•

• Lors de la désinstallation et du démontage de l’appareil, respectez toujours les réglementations nationales• et spécifiques au site.

• Portez un équipement de protection individuelle conforme aux réglementations nationales et spécifiques• au site. 9.2. Instructions pour le transport

• Si possible, réutilisez l’emballage d’origine pour transporter l’appareil.•

• Respectez toujours les instructions de manipulation imprimées sur l’extérieur du carton, comme :• «Manipuler avec précaution», «Ce côté vers le haut», «Fragile».

• Nettoyez l’appareil avant de le ranger (veuillez consulter 8.2.1. Instructions de base pour le nettoyage à la• page 36).

• Rangez l’appareil dans son emballage d’origine, si possible.•

Élimination Élimination correcte de ce produit Déchets d’équipements électriques et électroniques Ce symbole sur le produit, son emballage ou ses documents, indique que le produit ne doit pas être traité comme un déchet ménager. Débarrassez-vous de ce produit le déposant dans un point de collecte spécialisé dans le recyclage des équipements électriques et électroniques. Cela permet d’éviter toute pollution de l’environnement ou d’éventuelles blessures corporelles dues à une élimination incontrôlée des déchets. Pour obtenir des informations plus détaillées sur le recyclage de ce produit, contactez les autorités locales ou le distributeur agréé.

Approbation Consultez la page de ce produit et procurez-vous une déclaration de conformité sur le site Internet de Highlite International(www.highlite.com).

Code de produit : 34066 ACT Par 200W CW/WWShowtec est une marque de Highlite International B.V.
