Type de produit	Climatiseur mural (split system)
Marque	Fujitsu
Modèle	ASHH07KGTG
Série	KG Series
Alimentation	230 V / 50 Hz (typique)
Modes de fonctionnement	Auto, Refroidissement, Déshumidification, Chauffage, Ventilateur
Minuteries	Hebdomadaire, Marche/Arrêt, Programmation, Mise en veille
Mode Puissant	Oui (fonctionnement à puissance maximale pendant 20 min max)
Mode Économie	Oui (réduit la consommation en modérant la température)
Détecteur de présence	Oui (économie d'énergie en absence prolongée)
Contrôle du ventilateur pour économies d'énergie	Oui (ventilateur intermittent en mode Refroidissement)
Commande réseau local sans fil	Oui (via application mobile AIRSTAGE Mobile)
Réglage de la direction du flux d'air	Haut/bas (télécommande) et gauche/droite (manuel)
Fonctionnement silencieux de l'unité extérieure	Oui (réduction du bruit)
Mode Chauffage 10°	Oui (maintien à 10°C pour éviter le gel)
Dégivrage automatique	Oui (maximum 15 minutes)
Redémarrage automatique	Oui (après coupure de courant)
Nettoyage des filtres	Toutes les 2 semaines (aspirateur ou lavage à l'eau tiède)

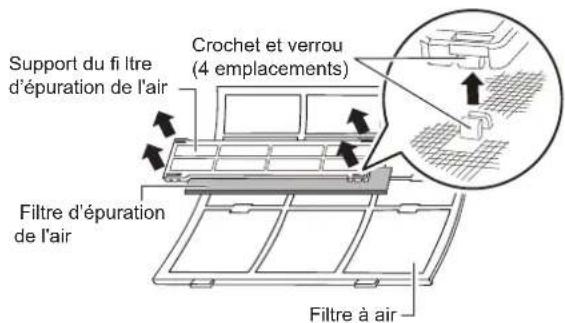

Filtres d'épuration d'air	Filtre pomme-catéchine (blanc) et filtre désodorisant à ions (bleu clair)
Remplacement filtres	Filtre désodorisant : tous les 3 ans ; filtre pomme-catéchine : tous les 3 mois
Télécommande filaire en option	Oui (compatible, certaines fonctions restreintes)
Climatisation multi-split	Possible (jusqu'à plusieurs unités intérieures)
Réfrigérant	Inflammable (R32 probable) - respecter les précautions
Plage de température de fonctionnement	Refroidissement/Déshumidification : 18-32°C intérieur ; Chauffage : 16-30°C intérieur

FOIRE AUX QUESTIONS - ASHH07KGTG FUJITSU

Que faire si le climatiseur ne s'allume pas ?

Vérifiez d'abord s'il y a une panne de courant ou si le disjoncteur est déclenché. Assurez-vous que la minuterie n'est pas activée. Si le problème persiste, contactez un technicien agréé.

Comment régler la minuterie hebdomadaire ?

Appuyez sur TIMER SETTING, sélectionnez WEEKLY, puis utilisez SELECT pour choisir le programme et le jour. Réglez l'heure et la température avec SELECT et TEMP, puis appuyez sur SEND pour valider.

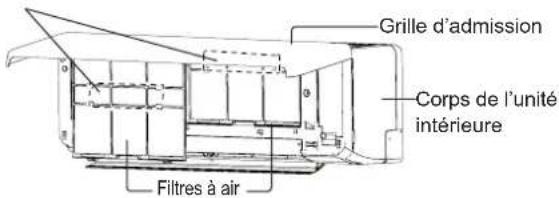

Comment nettoyer le filtre à air ?

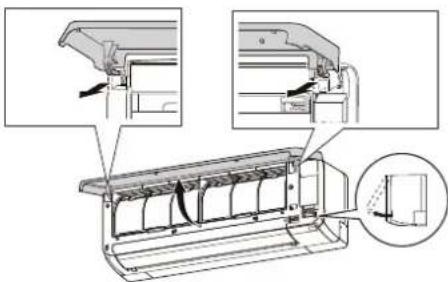

Ouvrez la grille d'admission, retirez les filtres, enlevez la poussière avec un aspirateur ou lavez-les à l'eau tiède avec un détergent doux. Séchez-les complètement à l'ombre avant de les remettre.

Pourquoi le ventilateur de l'unité intérieure tourne-t-il très lentement ?

Cela peut être dû au mode Silencieux, au dégivrage automatique (en mode Chauffage), ou au contrôle du ventilateur pour économies d'énergie. Vérifiez les réglages dans le manuel.

Comment activer le mode Puissant ?

Appuyez sur la touche POWERFUL de la télécommande. Le mode Puissant fonctionne pendant 20 minutes maximum ou jusqu'à ce que la température réglée soit atteinte.

Que signifient les voyants clignotants sur l'unité intérieure ?

Reportez-vous au tableau des voyants dans le manuel. Par exemple, un clignotement de l'indicateur de filtre signifie qu'il faut nettoyer le filtre. Un code d'erreur nécessite l'intervention d'un technicien.

Puis-je utiliser l'application mobile pour contrôler le climatiseur ?

Oui, téléchargez AIRSTAGE Mobile depuis Google Play ou App Store. Suivez les instructions pour enregistrer l'utilisateur et associer le climatiseur via l'adaptateur réseau sans fil.

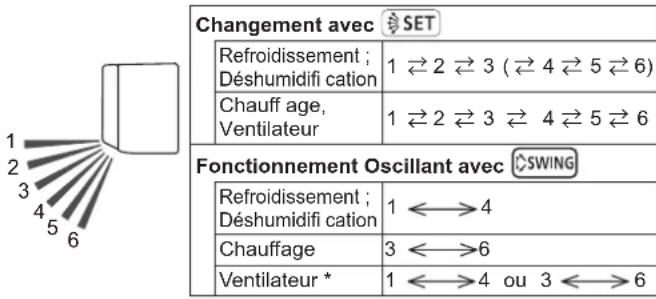

Comment régler la direction du flux d'air ?

Utilisez SET pour le réglage haut/bas et ajustez manuellement les volets verticaux pour gauche/droite. Le mode Oscillation est activé par SWING.

Pourquoi de l'eau s'écoule-t-elle de l'unité extérieure en hiver ?

C'est normal : l'eau provient du dégivrage automatique. Le givre fond et s'écoule. Ne vous inquiétez pas, cela fait partie du fonctionnement.

Que faire si l'appareil dégage une odeur de brûlé ?

Arrêtez immédiatement le climatiseur, coupez l'alimentation (disjoncteur ou prise) et contactez un technicien agréé. N'utilisez pas l'appareil tant qu'il n'a pas été inspecté.

MODE D'EMPLOI ASHH07KGTG FUJITSU

CLIMATISEUR (Type à montage mural)

Avant d'utiliser ce produit, veuillez dire attentivement ces

instructions. Conservé ce manuel pour réference future.

MODEL:(KG Series)

5.1. Reglage de la vitesse du ventilateur 5
5.2. Reglage de direction du flux d'air 5

1. FONCTIONNEMENTS PAR MINUTERIE 6

6.1. Minuterie hebdomadaire
6.2. Minuterie Marche ou minuterie Arrêt 7
6.3. Minuterie à programmation 7
6.4. Minuterie Mise en veille 7

1. MODES ECONOMIE D'ENERGIE 7

7.1. Fonctionnement en mode Economique 7
7.2. Détector de présence pour les économies d'énergie ... 7
7.3. Contrôle du ventilateur pour économiser l'énergie .... 8

8.AUTRES MODES DE FONCTIONNEMENT 8

8.1.Mode Puissant 8
8.2. Fonctionnement silencieux de l'unité extérieure.... 8
8.3. Mode chauffage 10^ 8

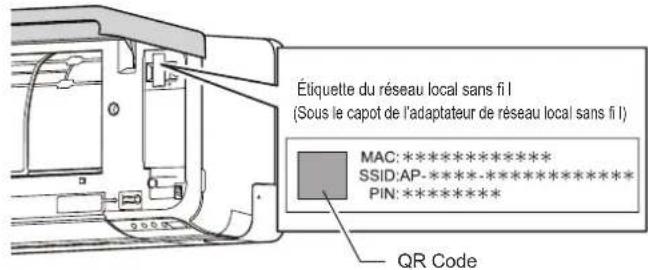

1. Commande de reseau local sans fil 9

9.1. Précautions d'usage 9
9.2. Reglage pour utiliser la commande de réseau local sans fil... 10

1. RÉGLAGES AU MOMENT DE L'INSTALLATION ... 12
   10.1. Réglage du code personalisé de la télécommande... 12

2. NETTOYAGE ET ENTRETIEN 12

3. INFORMATIONS GENÉRALES 14

4. PIECES EN OPTION 14

13.1.Telecommandefilaire 14
13.2.Climatisation type multi-split 14

14.DEPANNAGE 15

1. CONSIGNES DE SECURITÉ

Pour prévenir tout risque de blessure personnelle ou de dégats matériels, lisez attentivement cette section avant d'utiliser ce produit et conformez-vous aux précautions de sécurité suivantes. L'utilisation incorrecte due au non-respect des consignes de sécurité entraîne des blessures ou dommages classifiés comme suit :

AVERTISSEMENT

Cette indication signale un risque de mort ou de blessure grave.

ATTENTION

Cette indication signale un risque de blessure ou des dommages matériels.

Ce marquage indique une action qui est INTERDITE.

Ce marquage indique une action qui est OBLIGATOIRE.

Explication des symboles affichés sur l'unité interieure ou l'unité extérieure.

AVERTISSEMENT

Ce symbole indique que cet apparéil utilise un réfrigerant inflammable. S'il y a uneuite du réfrigerant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie.

ATTENTION

Ce symbole indique que le mode d'emploi doit etre lu attentivement.

ATTENTION

Ce symbole indique que le personnel de service devrait manipuler cet équipement en se reférant au manuel d'installation.

ATTENTION

Ce symbole indique que des informations sont disponibles telles que le manuel d'utilisation ou le manuel d'installation.

AVERTISSEMENT

• Ce produit doit être installé, utilisé et stocké dans une piece avec une surface au sol supérieur à X m^2 .

Quantité de charge de réfrigérant M (kg)	Surface minimale de la pièce X (m²)
M ≤ 1,22 -
1,22 < M ≤ 1,23 1,45
1,23 < M ≤ 1,50 2,15
1,50 < M ≤ 1,75 2,92
1,75 < M ≤ 2,0 3,82
2,0 < M ≤ 2,5 5,96
2,5 < M ≤ 3,0 8,59
3,0 < M ≤ 3,5 11,68
3,5 < M ≤ 4,0 15,26

(CEI 60335-2-40)

• Ce produit ne contient aucune piece dont l'entretien est à charge de l'utilisateur. Demandez-toujours à un service de maintenance agrée pour les réparations, l'installation et le déplacement de ce produit. Une mauvaise installation ou manipulation provoque des fuites, une décharge électrique ou un incendie.
• Si vous remarquez quelles choses d'inhabituel, par exemple une odeur de brûlé ou une fuite d'eau, arrêtez immédiatement le climatiseur et débranchez-le de toute source d'alimentation, soit en éteignant le disjoncteur, soit en débranchant la fiche d'alimentation. Contactez ensuite un personnel technique/agréé.
• Prenez soit de ne pas endommager le cable d'alimentation. S'il est endommagé, il doit être remplace par un technicien de service/agréé afi n d'éviter tout risque.
• En cas de suspicion de fuite de réfrigerant, toutes les fl ammes{nues doivent être supprimées ou éteintes et consultez un technicien de service agreé.
• En cas d'orage ou d'unquelconque signeannonçant la foudre, mettez le climatiseur hors tension à l'aide de la télécommande, et évitez de toucher le produit ou la source d'alimentation pour prévenir tous risques électriques.
• L'appareil doit être stocké dans une chambre sans sources d'infl ammation fonctionnant en continu (par exemple des fl ammes nues, un apparéil à gaz en fonctionnement, ou un dispositif de chauff age électrique en fonctionnement).
  L'appareil doit être stocké dans une zone bien ventilée.
• Soyez conscient que les réfrigerants peuvent ne pas avoir d'odeur.
  L'appareil doit être stocké de manière à éviter les dommages mécaniques.
• La mise au rebut de l'appareil doit être effectuee correctement, conformement aux reglementations nationales ou regionales.
• Lors du transport ou d'un déplacement de l'unité interieure, la tuyautorie doit être recouverte avec le support à crochet mural comme protection.
  Ne déplacez pas l'appareil en tenant la tuyautorie de l'unité interieure. (La tension appliquée sur les joints de tuyaux risque de causeur une fuite de gaz infl ammable pendant le fonctionnement).

AVERTISSEMENT

L'utilisation de cet apparéil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervises ou formées par une personne responsable de leur sécurité. Veuillez vous assurer que les enfants ne jouent pas avec cet apparéil.
- Jetez les matériaux d'emballage de manière adequate. Déchirez et jetez les sacs d'emballage en plastique de sorte que les enfants ne puissant pas jouer avec. Les enfants qui jouent avec le sac en plastique d'origine risquent de s'étouff er avec.

• N'installez pas l'unité dans une zone remplie d'huile minérale comme une usine ou une zone contenant une grande quantité d'éclaboussures d'huile ou de vapeur comme une cuisine.
• N'installez pas l'appareil dans un endroit où il pourrait etre exposé à des fuites de gaz infn ammable ou a des gaz corrosifs, par exemple a proximé d'une source d'eau chaude.
• Ne mettez pas ce produit hors ou sous tension en branchant ou débranchant la prise ni en coupant ou allumant le disjoncteur.
  N'utilisez pas de gaz infil ammables à proximé de ce produit.
• Ne vous exposez pas directement au flux d'air froid pendant trop longtemps.
• N'insérez pas les doigts ni d'autres objets dans l'entrée d'air ou la sortie d'air.
• N'utilisez pas l'appareil avec des mains mouillées.
• N'utilise pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer l'appareil, hormis leurs recommends par le fabricant.
• Ne pas percer ou brûler.
  N'éclaboussez pas le produit avec de l'eau afin d'eviter tout risque concernant la sécurité.

ATTENTION

• Fournissez de temps en temps une ventilation pendant l'utilisation.
• Utilisez toujours ce produit avec les fi Itres à air installés.
• Verifi ci z qu'aucun équipement electronique ne se trouve a moins de 1 m (40 po) de l'appareil.
• Coupez toute l'alimentation électrique en cas de non-utilisation de l'appareil pendant de longues périodes.
• Àpres une longue période d'utilisation, assurez-vous que le support de l'unité d'intérieur soit contrôle pour empêcher toute chute du produit.
• La direction du flux d'air et la température ambiente doit être choisis avec précaution lorsque vous utilisez le climatiseur dans une piece où se trouvent des enfants, des personnes âgées, ou malades.
• Maintenez propre et rangiée la surface autour de l'unité extérieure, et ne placez pas d'objets autour d'elle. Tout object bloquant ou pénétrant les orifi ces de sortie risque de causer un dysfonctionnement de l'appareil.

• N'orientez pas le flux d'air vers des feuux ouverts ou des apparèils de chauff age.
• N'obstruez pas et ne couvrez ni l'entrée d'air ni la sortie d'air.
  N'exercez pas de forte pression sur les ailettes du radiateur.
• Ne grimpez pas, ne placez pas d'objets ou n'accrochez des objets sur ce produit.
• Ne placez aucun autre produit électrique ou domestique en dessous de ce produit. Une fuite goutte à goutte de condensation pourrait les rendre humides, et peuvent cause des dommages ou un fonctionnement défectueux de vos appar兼ls.

ATTENTION

N'utilisez pas ce produit pour la conservation des denrées alimentaires, des plantes, des animaux, des équipements de précision, des œuvres d'art ou autres objets. Cela peut provoir la détérioration de la qualité de ces éléments.
- N'exposez pas d'animaux ni de plantes au flux d'air direct.
- Ne buvez pas l'eau de vidange du climatiseur.
- Ne rallongez pas le cable d'alimentation.
- Ne touchez pas les ailettes en aluminium de l'échangeur thermique intégré à ce produit afin d'éviter toute blessure lors de l'entretien de l'unité.
- Ne vous tenez pas sur un escabeau instable lors de l'utilisation ou le nettoyage de ce produit. Il peut se returner et peut cause des blessures.

Cet appeareil contient des gaz à effet de serre fluores.

2. PREPARATION

AVERTISSEMENT

Assurez-vous d'empêcher les nourrissons et les enfants en bas âge d'avaler accidentellement les piles.

ATTENTION

• En cas de contact avec la peau, les yeux ou la bouche du liquide s'écoulant des piles, rincez abondament à l'eau et consultez votre médecin.
• Retirez immédiatement les piles déchargees et jetezles conformément aux lois locales et aux règlements de la vente région.

N'essayez pas de recharger des piles sèches.
N'utilisez pas des piles sèches qui ont été rechargées.

Accessoires de l'unité interieure

Vérifié ez que les accessoires suivants sont fournis.

Télécommande
Piles

Support de la télécommande
Filtres d'épuration d'air

Vis autotaraudeuses
Supports de filtre d'épuration d'air

Comment utiliser le support de télécommande

1

2

3

Faire glisser
vers le haut

3. NOMENCLATURE DES COMPOSANTS

ATTENTION

Pour assurer la transmission du signal entre la télécommande et l'unité interieure, gardez le récepteur du signal à l'écart des éléments suivants:

-Rayonnement solaire direct ou autres lumieres intenses -Television a ecran plat

Dans les pieces à éclairage fluorescent instantané (type inverseur), le signal risque de ne pas être transmis correctement. En pareil cas, adresssez-vous au magasin où vous avez achetez le produit.

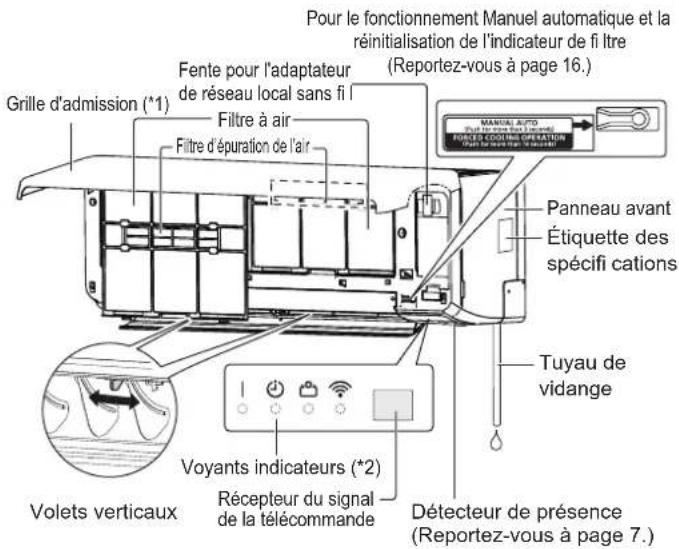

3.1. Unité interieure

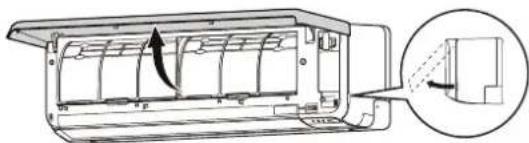

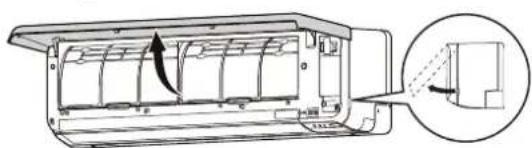

1: Avant de démarrer l'appareil, vérifie que la grille d'admission est complètement fermée. Une fermetre incomplète risque d'affector le bon fonctionnement ou les performances de l'appareil.
2: Les voyants s'allument dans les conditions suivantes.

	Nom	Couleur	Fonctionnement ou condition
I	Opération Ver	Fonctionnement	normal
◎	Minuterie Orante	Fonctionnement	ement par minuterie
◎	Économie Ver	Fonctionnement	ment en mode Économique Mode chiffage age 10°C
◎	RéSEAU LOCAL SANS FIL	Orange La c	ommande de réseau local sans fi I est active.

3.2. Telecommande

Lorsque vous utilisez la télécommande en option, l'apparce et la procedure de fonctionnement peuvent etre diff erentes. Pour plus de détails, consultez le mode d'emploi de chaque télécommande.

ATTENTION

• Pour éviter tout dysfonctionnement ou dommage de la télécommande :

• Placez la télécommande à l'abri des rayons directs du soleil ou d'une chaleur excessive.

• Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

• Des obstacles tels qu'un rideau ou une paroi entre la télécommande et l'unité interieure peuvent affeter la transmission du signal.
  Utilisez la télécommande dans la même piece que l'unité interieure.

• Retirez le fi lm de protection avant utilisation.
  Tenez la telecommande hors de portee des nourrissons et des jeunes enfants.
• Tenez les piles hors de portée des nourrissons et des jeunes enfants.

• Ne donnez pas de chocs violents à la télécommande.
• Ne versez pas d'eau sur la télécommande.

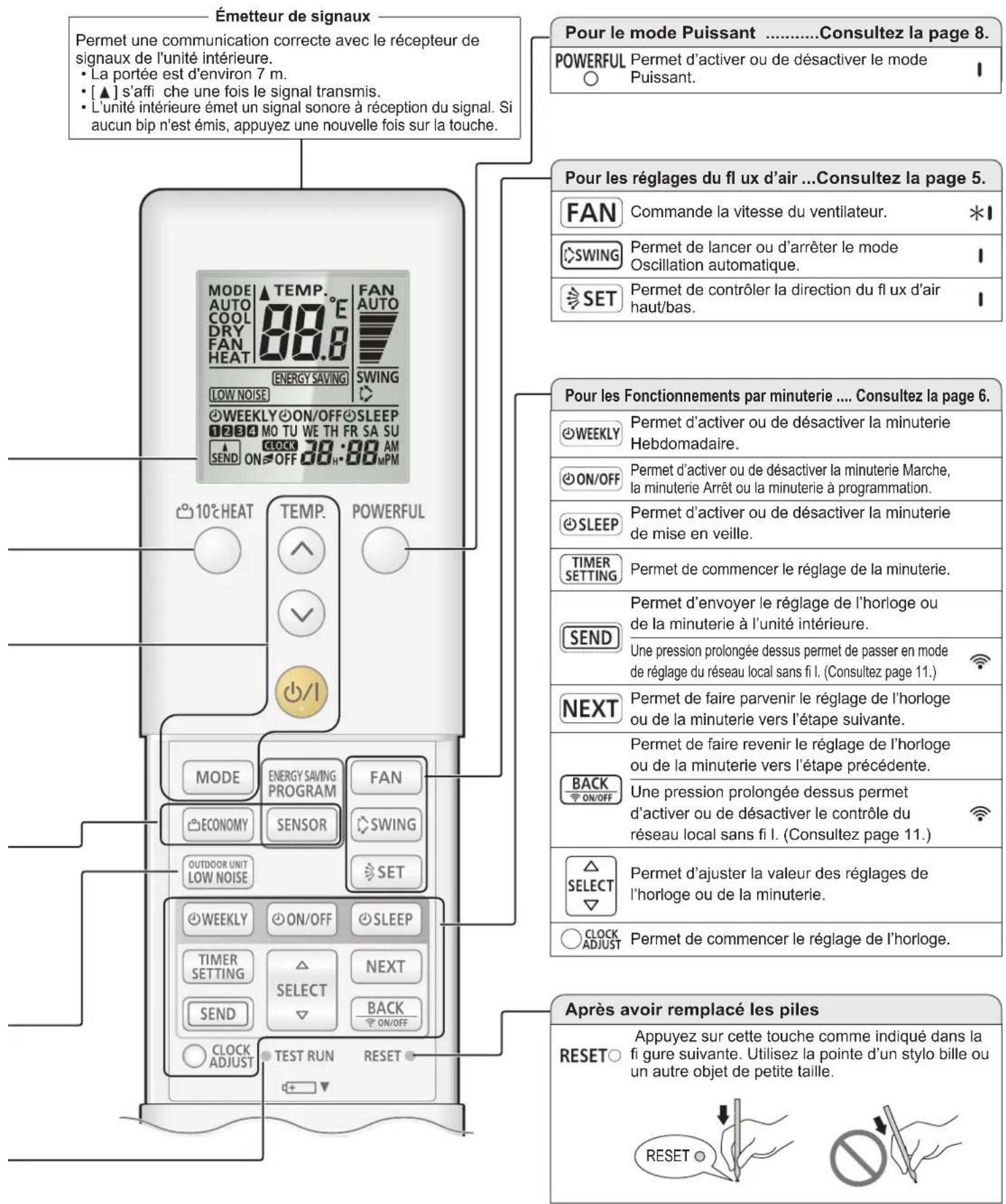

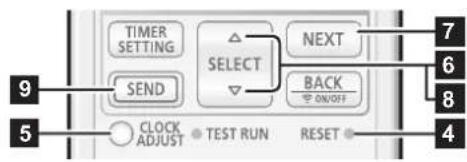

Affi chage de la télécommande

Cette section affiche tous les témoins possibles afin d'en permettre la description. En fonctionnement réel, l'affichage est associé à l'utilisation des touches et ne montre que les témoins nécessaires pour chaque réglage.

Pour le mode Chauff age 10^ ...Consultez la page 8.

10HEAT

Permet d'activer le mode Chauff age 10^ .

Pour les opérations de base ....Consultez la page 5.

Permet de lancer ou d'arreter le fonctionnement du climatiseur.

MODE

Permet de modifi er le mode de fonctionnement.

TEMP.

Permet d'ajuster le réglage de température.

Pour le mode Economie d'énergie ... Consultez la page 7.

ECONOMY

Permet d'activer ou de désactiver le mode Economie.

Active ou désactive le programme d'économie d'énergie qui utilise le détecteur de présence.

Pour le Fonctionnement silencieux de l'unité extérieure ... Consultez page 8.

OUTDOORUNIT

LOW NOISE

Permet d'activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure.

N'appuyez pas sur cette touche lors d'une utilisation normale.
Elle sert à démarrer le test de fonctionnement (pour utilisation par un technicien de service/agree uniquement).

REMARQUE: Si le test de fonctionnement démarre par inadvertance, appuyez sur pour terminer le test de fonctionnement.

• : Le réglage doit être effectué lorsque l'écran de réglage est affiché pour chaque fonction.
  : La touche n'est active que lorsque le climatiseur fonctionne.
  : L'instruction concerne le contrôle du réseau local sans fil.

3.3. Insertion des piles

Type de pile : R03/LR03/AAA x 2

Tirez le couvercle dans la direction de la flèche et ouvrez-le jusqu'à ce qu'il soit coincide.
2 Retirez le couvercle.

① Retournez la télécommande et pouvoir l'arrière du couvercle et retirez les pince en recourbant le couvercle.
② Tirez dans la direction de la flèche tout en recourbant le couvercle.

3 Insérez les piles comme indiquédans la gure ci-dessus.
4 Appuyez sur cette touche comme indiquedans la fi gure ci-dessus. Utilisez la pointe d'un stylo bille ou d'autres objets de petite taille.
5 Appuyez sur © pour lancer le réglage du jour de la semaine et de l'horloge.
6 Appuyez sur SELECT (△ ∨) pour régler le jour de la période (Lundi à Dimanche).
7 Appuyez sur NEXT pour continuer.
8 Appuyez sur SELECT (△) pour regler l'horloge.
Appuyez sur les boutons pour modifier l'horloge par increment d'une minute.
Maintenez enforcés les boutons pour modifier l'horloge par increment de 10 minutes.
* Une pression sur TEMP (⊗) permet de modifier l'indicateur de l'heure d'une horloge 12 heures à une horloge 24 heures.
9 Appuyez sur SEND pour achever le réglage. Tenez vous pres de l'unité intérieure. Si vous appuyez de loin sur le boulon, les réglages risquent de ne pas être envoyés correctement.
10 Installez et fermez le couvercle.

REMARQUES :

Utilisez uniquement le type de piles specifie.
- N'utilisez pas différents types de piles et ne mélangez pas piles neuves et piles usages.
- Les piles peuvent être utilisées pendant 1 an environ avec une'utilisation ordinaire.
- Si la portée de la télécommande diminue sensiblement remplacez les piles et appuyez sur RESET en suivant les indications de la figure ci-dessus.

4. OPÉRATIONS DE BASE

3 étapes pour lancer le fonctionnement

1. Appuyez sur lancer ou arreter le fonctionnement.
2. Appuyez sur MODE pour selectionner le mode de fonctionnement. Le mode de fonctionnement se change comme suit.

1. Appuyez sur TEMP (×) pour régler la température souhaitée. La température change par incréements de 0,5 °C.

Plage de confi guration de la tempéature

Auto/Refroidissement/Deshumidificati cation 18,0°C à 30,0°C

Chauff age 16,0 °C à 30,0 °C

REMARQUES:

• En mode Refroidissement, il se peut que le ventilateur de l'unité interieure s'arrête de temps à autre afin d'effectuer une commande du ventilateur pour les économies d'énergie rendues possibles par l'arret de la rotation du ventilateur de l'unité interieure lorsque l'unité extérieure est arrêtée.

Cette fonction est activée avec le réglage initial.
Pour désactiver la fonction, voir « 7.3. Contrôle du ventilateur pour les économies d'énergie »
- En mode Refroidissement ou Déshumidifi cation, réglez la température sur une valeur inférieure à la température actuelle de la pièce.
- En mode Chauff age,

• réglez la température sur une valeur supérieure à la température actuelle de la pierce.

• au début du fonctionnement, le ventilateur de l'unité interieure tourne à très faible vitesse pendant 3 à 5 minutes.

• le dégivrage automatique prend la priorité sur le mode Chauffage chaque fois que cela est nécessaire.

• En mode Ventilateur, la commande de température n'est pas disponible.

Modificatior de I'unité de température

1. Si le climatiseur fonctionne, appuyez sur pour arreter l'appareil.
2. Appuyez sur [TEMP] (⊗) et maintenez-le enforcé pendant plus de 5 secondes.

L'unité de température actuelle s'aff che. (Réglage d'usine: °C)

1. Appuyez sur pour modifier en TEMP l'unité de température (°C ⇌ °F)
2. Appuyez sur copur terminer le réglage.

Si vous n'appuyez pas sur la touche pendant 30 secondes, la température affi chée sera conserved.

5. RÉGLAGES DES FLUX D'AIR

5.1. Réglage de la vitesse du ventilateur

Appuyez sur Fautur contrcler la vitesse du ventilateur. La vitesse du ventilateur change comme suit.

Lorsque AUTO est seLECTIONné, la vitesse du ventilateur dépend des conditions d'utilisation.

Réglez la vitesse du ventilateur sur Élevée afin d'augmenter l'effet de fi itrage de l'air.

5.2. Réglage de direction du flux d'air

Pour plus de détails sur les plages de flux d'air, reportez-vous à la section « Plage de la direction du flux d'air »

Réglage de la direction du fl ux d'air haut/bas

Appuyez sur SET pour régler la direction du flux d'air haut/bas.

Réglage de la direction du flux d'air gauche/droite

ATTENTION

Avant d'ajuster la direction du flux d'air gauche/droite, assurez-vous que le volet horizontal s'est complètement arrêté.

Ajustez manuellement les deux boutons des volets verticaux.

Réglage du mode Oscillation

Appuyer sur SWING pour lancer/arreter le mode Oscillation.

REMARQUE: La fonction Oscillation peut cesser temporairement lorsque le ventilateur de l'unité interieure tourne à très faible vitesse ou est à l'arrêt.

Plage de la direction du flux d'air

Direction du fl ux d'air haut/bas

• La plage du fonctionnement Oscillant dépend de la direction du flux d'air réglé avant le fonctionnement Oscillant.

REMARQUES :

N'ajustez pas le volet manuellement.
- En mode Auto ou Chauffage, la direction du flux d'air reste en position 1 pendant un moment au début de l'opération.
Durant les modes Refroidissement ou Deshumidification, le flux d'air descendant peut passer au flux ascendant comme suit. Cette fonction sert a empêcher l'égouttement de condensation et l'endommagement de vos biens. Condition : La position 4-6 est maintainue pendant 30 minutes Flux d'air ajusté sur : Position 3
- Lors de l'utilisation de l'appli mobile, le flux d'air haut/bas peut être sélectionné parmi 4 positions.

6. FONCTIONNEMENTS PAR MINUTERIE

REMARQUE : Lorsque l'indicateur sur l'unité interieure clignote, reglez à nouveau l'horloge et la minuterie. Ce clignotement indique que l'horloge interne connait une défaillance à cause d'une coupure de courant. (Reportez-vous à page 14.)

Procedure de réglage de la minuterie

Avant de regler la minuterie, ajustez l'horloge. (Consultez "3.3. Insertion des piles").

1. Appuyez sur TIMER SETTING
   WEEKLY sur l'affi chage de la télécommande se met a clignoter.
2. Appuyez sur [SELECT] (△ ∨) pour sélectionner le fonctionnement par minuterie. Le fonctionnement par minuterie changera comme suit :

WEEKLY ON/OFF [ON] ON/OFF OFF] ON/OFF [ON=OFF] SLEEP	Minuterie hebdomadaire	Vous permet de régler des programmes de fonctionnement pour 4 réglages maximum pour chaque jour de la semaine.
	Minuterie Marche	Permet de lancer l'opération à l'heure que vous souhaitez.
	Minuterie Arrêt	Permet d'arrêter le fonctionnement à l'heure que vous souhaitez.
	Minuterie à programmation	Fonctionne comme une combinaison de la minuterie Marche et de la minuterie Arrêt.
	Minuterie Mise en voille	Vous aide à dormircomfortablement en moderant le fonctionnement du climatiseur progressivement.

1. Appuyez sur NEXT.
2. Confi gurez chaque fonctionnement par minuterie. Pour plus de détails, reportez-vous aux instructions suivantes de chaque réglage de minuterie.

3. Pour terminer le réglage de la minuterie, appuyez sur SEND. Tenez vous pres de l'unité interieure.

4. Appuyez à nouveau sur TIMER SETTING pour annuler le réglage de la minuterie durant la procédure.

6.1. Minuterie hebdomadaire

Détails du réglage

1. Sélectionnez Minuterie hebdomadaire à l'étape 2 de « Procédure de réglage de la minuterie »
2. Appuyez sur SELECT (△V) pour sélectionner le nombre de programme et le jour de la semaine.

Le numero de programme (1 à 4) et le jour de la période sélectionnés se mettent à cligneroter.

1. Appuyez sur NEXT
2. Appuyez sur SELECT (△V) pour désirier le fonctionnement par minuterie.
   (Sans minuterie) (Minuterie Marche) (Minuterie Arrêt)

1. Appuyez sur NEXT
2. Lorsque vous avez besoin « Sans minuterie » à l' étape 4, l'affiche du réglage revient à l' étape 1.
3. Appuyez sur SELECT (△) régler la miniterie Marche ou la miniterie Arrêt.
4. Appuyez sur NEXT.
5. Lorsque vous avez besoinir « Minuterie Arrêt » à l'étape 4, l'affiche du réglage revient à l'étape 1.
6. Appuyez sur SELECT (△) pour régler la température.

Plage de confi guration de la température

Auto, Refroidissement, ou Mode Déshumidifi cation :	18,0 °C à 30,0 °C *Méme si vous réglez sur 10,0 °C, 16,0 °C à 17,5 °C, le climatiseur fonctionnera à 18,0 °C.
Mode Chauff age :	10,0 °C ou 16,0 °C à 30,0 °C

1. Appuyez sur NEXT

L'aff chage du réglage revient à l'étape 1.

1. Appuyez sur SEND pour achieve le réglage.

Tenez you pres de l'unité interieure.

REMARQUE: L'indicateur [4] sur l'unité interieure ne s'allume même si le réglage est terminé.

• Si vous souhaitez revenir à l'été préciédente, appuyez sur
• Pour vérifier le programme, utilise SELECT (△) pour naviguer dans les réglages de la minuterie Hebdomadaire à l'objet 2. Pour finir la verification, appuyez sur TIMER SETTING.
• Pour désactiver la minuterie Hebdomadaire, appuyez sur WEEKLY pendant que 45000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

REMARQUES :

• Les modes de fonctionnement seront les mêmes que ceux au moment du dernier arrêt de l'appareil, ainsi le type de fonctionnement Refroidissement Chauffage Refroidissement Chauffage ne peut pas être automatiquement régle.
• Si vous reglez la minuterie Marche et la minuterie Arrêt simultanément, le climatiseur activera la minuterie Marche.
• Si deux minuteries Marche sont régles simultanément; le climatiseur les activera dans l'ordre du numero du programme.
• Vous ne pouvez pas utiliser la minuterie Hebdomadaire en même temps que les autres minuteries.

Si vous utilisez la minuterie Marche/Arrét, la Minuterie à programmation, ou la minuterie de Mise en veille lorsque la minuterie Hebdomadaire fonctionne, la minuterie Hebdomadaire sera désactivée. En pareil cas, activé la minuterie Hebdomadaire une fois l'autre minuterie terminée.
- Si la télécommande filaire (en option) est connectee, cette fonction est restreinte.

Exemples de minuterie Hebdomadaire

Example 1

	7:00 9:00	11:00 17:00	23:00
Lundi à Vendredi	Programme 1Marche 26 °C	Programme 2Arrêt		Programme 3Marche 28 °C	Programme 4Arrêt
	Réveil	Départ au travail		Retour à la maison	Coucher
Samedi			(Pas de réglages de minutes)
Dimanche		Programme 1Arrêt	Programme 2Arrêt	Programme 3Arrêt	Programme 4Arrêt
	(Marche)	(Marche)	(Marche)	(Marche)

Exemple 2 : Vous pouvez spécifier les réglages de température à l'aide de la minuterie Marche dans la minuterie Hebdomadaire.

7:00	9:00	17:00	23:00
Programme 1Marche28 °C	Programme 2Marche26 °C	Programme 3Marche27 °C	Programme 4Marche28 °C

6.2. Minuterie Marche ou minuterie Arrêt

1. Sélectionnez la miniterie Marche ou miniterie Arrêt à l' étape 2 de la « Procédure de réglage de la miniterie »
2. Appuyez surSELECT (△V) régler la minuterie Marche ou la minuterie Arrêt.

Pression courte sur le bouton: L'heure change par increment de +5/-5 minutes. Appuyer et maintainir le bouton enforcé: L'heure change par increment de +10/-10 minutes.

• Pour désactiver la minuterie On/Off (Marche/Arrêt), appuyez sur ON/OFF pendant que ON/OFF est indiqué sur l'affichage de la télécommande. L'indicateur disparaitra.

6.3. Minuterie à programmation

1. Reglez la minuterie Marche ou la minuterie Arrêt. (Consultez "6.2. Minuterie Marche ou minuterie Arrêt").
2. Sélectionnez Minuterie à programmation à l'étépe 2 de « Procédure de réglage de la minuterie »

La minuterie dont l'heure de réglage est plus proche de l'heure actuelle, fonctionne en premier.

L'ordre du fonctionnement par minuterie est affi che comme suit :

Minuterie	Indicateur sur l'affichage de la télécommande
MinuterieMarche→Arrêt	ON-OFF
Minuterie Arrêt→Marche	ON-OFF

REMARQUE: Vous pouvez confi gurer la miniterie à Programmation uniquement pour une période de 24 heures.

6.4. Minuterie Mise en veille

1. Sélectionnez Minuterie de mise en voille à l'étape 2 de « Procédure de réglage de la minuterie »
2. Appuyez sur SELECT (△) pour configurer l'heure jusqu'à ce que l'opération s'arrête.

À chaque pression sur le bouton, l'heure change comme suit :

• Pour désactiver la minuterie de mise en voille, appuyez sur SLEEP pendant que SLEEP est indiqué sur l'affi chage de la télécommande. L'indicateur disparaitra.

Pendant le fonctionnement de la minuterie Mise en veille, la température de réglage change comme indiqué dans la figure suivante.

En Mode Refroidissement ou Deshumidifi cation

Une fois le temps définiécoulé,le climatiseur s'eteint complètement.

7. MODES ÉCONOMIE D'ENERGIE

7.1. Fonctionnement en mode Économique

Il permet d'économiser davantage d'électricité que les autres modes de fonctionnement en changeant la température confi gurée sur un réglage modéré.

Appuyez sur ceoonactiver/desactiver le mode Economie.

L'indicateur sur l'unité interieure s/allumera.

Mode de fonctionnement	Température de la pièce
Refroidissement/Déshumidifi cation	Quelques degrés de plus que la température confi gurée
Chauff age	Quelques degrés de moins que la température confi gurée

REMARQUES :

• En mode Refroidissement, Chauffage ou Déshumidification, ce mode utilise une puissance maximum d'environ 70% de celle des modes usuels.
• Ce mode n'est pas utilisable lorsque le contrôle de la température s'eff ectue en mode Auto.

7.2. Détector de présence pour les économies d'énergie

AVERTISSEMENT

• N'utilisez pas cette fonction lorsque des nourissons, des enfants, des personnes âgées ou maladies sont seuls dans la pierce.

ATTENTION

N'utilise pas cette fonction dans des pieces pour serveur ou d'autres endroits ou personne ne se trouve.
- Ne placez aucun objets imposants à proximé du détector de présence. Maintenez également les dispositifs de chauff age en dehors de la zone de détction du capteur.

Lorsque personne ne se trouve dans la piece, le climatiseur fonctionné modérément pour empêcher le gaspillage d'électricité.

(Cette fonction est activée au moment de l'achat).

Pour modifi er le réglage, appuyez sur (SENSOR)

Lorsque le programme d'économie d'énergie est activé ENERGYSAVING sur l'affi chage de la télécommande s'allu

REMARQUES :

• Les modes suivants auront priorité sur le programme d'économie d'énergie.
  -Mode minuterie de mise en veille
  -Mode chauff age 10^

• Le programme d'économie d'énergie risque de ne pas fonctionner lorsque la température de la piece diffère beaucoup de la température confi gurée, comme juste après le démarrage de l'appareil.

Détails sur le programme d'économie d'énergie

Le détector de présence de l'unité interieure détecte le mouvement des étres humains.

Si personne ne se trouve dans la piece pendant environ 20 minutes, la température régée sera automatiquement contrôle.

Lorsqu'une personne revient dans la pierce, le climatiseur revient aux réglages d'origine.

Mode de fonctionnement	Température de la pièce (Lorsque personne ne se trouve dans la pièce)
Refroidissement/ Déshumidifi cation	Supérieur à la température régée (Max. +2°C)
Chauffage	Inférieur à la température régée (Max. -4°C)
Auto	Selon le mode de fonctionnement (Refroidissement/ Chauffage/Déshumidification).

Plage de détction du détecteur de présence

Vuelaterale

Vuede dessus

REMARQUE: Le détector de présence detecte la lumière infrarouge émise par les étres humains, la détction peut s'avérer incorrecte dans les situations suivantes.

Situations dans lesquelles le capteur peut ne détecter personne dans la place, alors que quelqu'un s'y trouve :

• Lorsque la température de la pierce est élevé et qu'elle est proche de la température corporelle des personnes. (Comme lorsque la température est de 30^ ou plus en ete.)
• Lorsqu'une personne se trouve dans la pierce, mais ne rouge pas pendant une longue période.
• Lorsqu'une personne est cachée par un sofa, d'autres meubles, du verre, ou dans des situationssemblables.
• Lorsqu'une personne portes des vêtements très écais et se trouve dos au capteur.

Situations dans lesquelles le capteur peut détecter une personne dans la pierce, alors que personne ne s'y trouve

Lorsqu'un chat ou un chien se déplace dans la piece.
Lorsque le vent fait bouger les rideaux ou les plantes.
- Lorsque des apparèils de chauffage, humidificateurs ou des apparèils électriques comme des ventilateurs électriques oscillants fonctionnent.

7.3. Contrôle du ventilateur pour économiser l'énergie

En mode Refroidissement, lorsque la température ambiente atteint la température configurée, le ventilateur de l'unité interieure tourne de façon intermittente pour économiser de l'énergie. (Cette fonction est activée au moment de l'achat).

Pour modifi er le réglage,procédez comme suit;

1. Appuyez sur jusqu'à ce que les indicateurs sur la télécommande s'eteignent.

2. Appuyez sur FAN et maintenez-le enforcé pendant plus de 5 secondes. Le FF et l'etat actuel s'affichent. ON: Activé OFF: Désactivé

3. Appuyez sur [TEMP] ( ) pour commuter l'etat.

1. Appuyez sur pour envoyer le réglage à l'unité interieure. L'affichage revient à l'écran initial.

REMARQUE: Si vous n'appuyez sur aucune touche pendant 30 secondes après l'affichage de FC , FC s'esteint. Dans ce cas, repétez le réglage à partir de l'étépe 2.

8. AUTRES MODES DE FONCTIONNEMENT

8.1. Mode Puissant

En mode Puissant, le climatiseur fonctionne à la puissance maximale avec un flux d'air puissant pour rafraîchir ou réchauffer rapidement la piece.

REMARQUE: Cette fonction ne peut pas etre utiliser avec une connexion multi-split.

Appuyez sur pour activer/desactiver le mode Puissant. Une fois activé, l'unité interieure émet alors 2 bips courts. Une fois déactivé, l'unité interieure émet alors 1 bip court.

Le mode Puissant est automatiquement désactifé dans les situations suivantes :

• Le mode Puisant fonctionne pendant une certaine durée, et la température atteint la température confi gurée en mode Refroidissement, Déshumidification, ou Chauffage.
  20 minutes après le démarrage du mode Puissant.

REMARQUES :

• La direction du fl ux d'air et la vitesse du ventilateur sont commandées automatiquement.
• Le mode Puisant est incompatible avec le fonctionnement en mode Economique.

• Le mode Puissant est prioritaire sur les modes suivants. Si les modes suivants sont régles, ils demarreront une fois que le mode Puissant sera terminé.

• Fonctionnement silencieux de l'unité extérieure

• Programme d'économie d'énergie

• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

8.2. Fonctionnement silencieux de l'unité extérieure

Le fonctionnement silencieux de l'unité extérieure diminue le bruit de l'unité extérieure. Durant ce mode, le nombre de rotation du compresseur diminue, et le ventilateur pivote lentement.

REMARQUE: Cette fonction ne peut pas etre utiliser avec une connexion multi-split.

Appuyez sur ou desactiver le Fonctionnement silencieux de l'unité extérieure.

LOW NOISE sur la télécommande apparait, lorsque le fonctionnement silencieux de l'unité extérieur est activé.
Le réglage est réservé même si le climatiseur est eteint.

REMARQUES :

• Cette opération ne peut pas etre efectuee simultanement avec le mode Ventilateur, le mode Deshumidifi cation et le mode Puissant.
• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

8.3. Mode chauff age 10^

Le mode Chauff age 10^ maintain la temperature ambiente a 10,0^ pour eviter que la temperature ambiente ne baise trop.

Appuyez sur le mode chauff age 10^

L'unité émet un signal sonore court et l'indicateur [ sur l'unité interieure s'allume.

Appuyez sur pour eteindre le climatiseur.

L'indicateur [pɪs'æteint.

REMARQUES :

Durant le mode Chauff age 10^ ,seul SET est valide.
- Ce mode ne démarre pas si la température ambiente est trop élevé.
- Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

9. Commande de réseau local sans fi I

Ce mode d'emploi décrit uniquement la procédure de configuration de la télécommande.

Pour des instructions sur le fonctionnement de l'appli mobile, consultez le mode d'emploi de l'appli mobile.

REMARQUES :

• Les paramètres du climatiseur dans l'appli mobile ne seront pas reflétés dans la télécommande sans fil.
• Il ne sera pas possible d'opérer et de surveiller à partir de l'appli mobile tant que le climatiseur est hors tension (par disjoncteur ou prise).
• La température ambiente sera affichée dans l'appli mobile durant le fonctionnement. Toutefois, la température ambiente affichée peut ne pas être correcte en fonction de la situation dans la pierce ou de l'état de fonctionnement du climatiseur. Utilisez cette的最后一 et une uniquement comme reference.
• Si les paramètres de l'appli mobile et de la télécommande différé, la première opération effectue prenda la priorité.
• Si des paramétres de minuterie sont apportés depuis l'appli mobile et depuis la télécommande ou la télécommande fi laire, les paramétres de minuterie seront actifs.

Le contenu de l'étiquette de réseau local sans fi Ist nécessaire au paramétrage du réseau local sans fi I.

Notez le SSID et le code PIN dans le tableau suivant.

Ouvrez la grille d'admission.

*La disposition de l'étiquette de réseau local sans fil peut varier selon la pièce ou le modele.

Informations sur l'adaptateur de réseau local sans fi I

SSID
PIN
Norme compatible LAN sans fil	IEEE 802.11 b/g/n
Bandes de fréquence	2,4 GHz (aux États-Unis ou au Canada : 1 ch à 11 ch) (dans les autres régions : 1 ch à 13 ch)
Puisance maximale de radiofréquence	40 mW
Sécurité LAN sans fil	Open WEP WPA (PSK) WPA2_Personal (PSK) WPS pour enregistrement même LAN

« AIRSTAGE Mobile » est une marque commerciale de FUJITSU. GENERAL LIMITED.

Android et Google Play sont des marques commerciales de Google LLC.

App Store est une marque de service d'Apple Inc., enregistrées aux É-U. dans autres pays.

iOS est une marque commerciale ou une marque commerciale déposée de Cisco aux États-Unis et dans d'autres pays et est utilisé sous licence.

« QR Code » est une marque commerciale de DENSO WAVE INCORPORATED.

9.1. Précautions d'usage

Précautions d'usage pour commande de réseau local sans fi I

AVERTISSEMENT

• Ne pas réparer, ni démonter ou remodeler l'adaptateur de réseau local sans fi I.
• Ne pas mouiller l'adaptateur de réseau local sans fil ni ne l'utiliser dans des emplacements très humides.
  N'utilisez pas l'appareil avec des mains mouillées.
• Ne pas installer l'adaptateur de réseau local sans fil dans des endroits ou l'utilisation d'un équipement sans fil est interdit (par ex. hopitaux).
• Ne pas utiliser la commande de réseau local sans fil dans une piece dans laquelle de jeunes enfants ou des personnes avec des handicaps physiques sont presents.
• Ne pas utiliser la commande de réseau local sans fil à proximité de personnes portant un simulator cardiaque ou similaire.
• Ne pas utiliser la commande de réseau local sans fi à proximé d'équipements à commande automatique (par ex. portes automatiques et avertisseurs d'incendie).

ATTENTION

Lors du nettoyage du climatiseur, assurez-vous d'arreter le fonctionnement et demettre l'appareil hors tension. Autrement, il existe un risque de chic electrique ou de blessure.

• Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous installez l'adaptateur de réseau local sans fil.
  N'inserez pas de doigs, batons etc., dans la piece de raccordement de I'adaptateur de reseau local sans fil et dans la fente d'insertion du climatiseur.
  L'adaptateur de réseau local sans fil n'est pas un périhérique USB. Ne le raccordez pas à un autre équipement que celui spécifique. Autrement, un dysfonctionnement ou un incendie risqueraient de se produit.

• Lorsque vous utilisez la commande de réseau local sans fi I, il devient possible d'utiliser le climatiseur depuis des endroits ou vous ne le voyagez pas directement. Ce qui signifie que les personnes dans la piece peuvent etre exposées au fonctionnement involontaire du climatiseur. Verifi ez l'etat de la piece avant d'utiliser la commande de réseau local sans fi I.

• Veiliez à vérifier régulierement que de la poussière ne s'est pas accumulée autour de la fente de connexion du climatiseur de l'adaptateur de réseau local sans fi I.
  Assurez-vous de vérifier à l'avance qu'il n'este aucun dysfonctionnement du climatiseur.
  Assurez-vous que le flux d'air du climatiseur ne causera aucun effets indesirables. Des objets peuvent chuter en causant des dommages corporels, un incendie, ou des dégats matériels.

• Si vous savez qu'il se trouve des personnes dans le voisinage du climatiseur, informez-les à l'avance que vous allez l'utiliser depuis un emplacement distant. Le demarriage soudain du climatiseur peut suprendre la personne et la faire chuter ou dégringoler si la personne seTrouve sur une échelle. En outre, des changements rapides de la température ambiente risquent de causeur une déterioration de la condition physique d'une personne. Ne pas utiliser la commande de réseau local sans fi I lorsque des personnes dans la pièce ne sont pas en mesure de commander la temperature par elles-memes (par exemple, des nourrissons, des enfants, des personnes avec des handicaps physiques ou des personnes malades).
  Assimiliez entiement les reglages de minuterie réservés et d'autres opérations avant d'utiliser la commande de réseau local sans fi I. Le démarrage soudain du climatiseur risquent de causeur une déterioration de la condition physique d'une personne ou des effets indésirables sur les animaux ou sur les plantes.

• Verifi ez féquèment les réglages et la situation de fonctionnement du climatiseur lors de l'utilisation de la commande de réseau local sans fi I depuis un emplacement distant. Des changements rapides de la température ambiente risquent de causeer une détérioration de la condition physique d'une personne ou des effets indésirables sur les animaux ou sur les plantes.

• Si vous utilisez le climatiseur depuis la commande de réseau local sans fi I, les voyants indicateurs et la reception sonore sur le climatiseur ne fonctionnent pas.
  Si la réception est mauvaise entre l'adaptateur de réseau local sans fil et le point d'accès, l'ajustement de la position du point d'accès ou de la direction de l'antenne peut améliorer la réception. Il est également possible d'améliorer la réception en rapprochant le point d'accès de l'adaptateur de réseau local sans fil ou en utilisant un repêuteur de réseau local sans fil.

Ondes radio et précautions d'usage

Lorsque vous utilisez un réseau local sans fil, il existe des précautions que vous doivent observer par rapport aux ondes radio, aux informations personnelles etc. Afi n d'utiliser la commande de réseau local sans fi lcorrectement, veiliez à litre les précautions suivantes et le mode d'emploi de l'équipment de réseau local sans fil que vous utilisez. Nous n'assumerons aucune responsabilité, à moins qu'une responsabilité civile ne soit reconnue, en ce qui concerne des dysfonctionnements ainsi que d'autres défectuosités ou dommages engendrés par l'adaptateur de réseau local sans fil qui se produit en raison d'une utilisation incorrecte ou durant une utilisation par vous-même ou par un tiers.

Précautions d'usage en matière d'ondes radio

ATTENTION

• Des changements ou des modifi cations non exprésément approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à utiliser l'équipment. Ce transmetteur doit être coimplanté ou utilisé conjointement avec une antennée ou un transmetteur autre que quelconque.
• Cet équipement est conforme aux limites d'exposition radio FCC/ IC en vigueur dans un environnement non contrôle et respond aux directives d'exposition aux radioféquences (RF) de la FCC ainsi qu'aux règes d'exposition aux radioféquences (RF) RSS-102 de l'I.C. Cet équipement doit être installé et utilisé en maintainant le radiateur à au moins 20 cm du corps de la personne. (Les modeles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).)

REMARQUES :

• Ce produit répond aux régles de la section 15 de la réglementation FCC aux normes RSS exempts de licence d'Industry Canada. L'utilisation est sujette aux deux conditions suivantes :

(1) ce dispositif ne doit pas causeur d'interferences, et
(2) ce dispositif doit accepter toute interfeRcy, y compris une interference susceptible de causer un fonctionnement indesirable de ce dispositif. (Les modles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).)

• Cét équipement a été testé et jugé conforme aux limites d'un apparéil numérique de classe B, conformément à la section 15 de la règlementation FCC.

Ne pas utiliser l'adaptateur de réseau local sans fi I dans les emplacements suivants. L'utilisation de l'adaptateur de réseau local sans fi I dans de tels emplacements risque de rendre les communications instables ou non possibles.

• Prés d'un équipement de communication sans fil utilisant la même bande de fréquence (2,4 GHz) que l'adaptateur de réseau local sans fil.
• Dans les emplacements où se trouvent des champes magnétiques provenant d'équipements tels que des jours à micro-ondes, ou bien où se produit de l'électricité statique ou des interférences d'ondes radio. (Les ondes radio risquent de ne pas passer en fonction de l'environnement.)

Precautions d'usage en matière d'informations personnelles (liées à la sécurité)

• Il existe un risque d'interception si vous utilisez un équipement de réseau local sans fi en raison de l'utilisation d'ondes radio que vous utilisiez le chiff rement ou non.

le réseau local sans fi l'utilise des ondes radio pour échanger des informations entre l'adaptateur de réseau local sans fil et le point d'accès. Cela signifie qu'il a l'avantage de pouvoir librement étabir une connexion de réseau local dans la limite de portée des ondes radio. D'un autre côte, si les ondes radio sont dans la limite d'une certaine plage, elles atteindre tous les emplacement au dela des obstacles (par ex. murs). Par conséquent, il est possible que vos communications soient interceptées et lues ou illégalement infiltrées.
- Ne vous connectez pas à un équipement et à des réseaux que vous n'étés pas autorisé à utiliser lors de la mise en place de votre connexion sans fil.
- Réinitialiser les paramètres de l'adaptateur de réseau local sans fi I lors de sa mise au rebut ou de son transfert à un tiers.

Autres

• Utilisez l'adaptateur de réseau local sans fil comme un équipement de réseau sans fil normal.

• N'utilisez pas l'adaptateur de réseau local sans fil dans des hopitaux ou à proximate d'emplacements avec du matériel Médical.

• Ne pas utiliser l'adaptateur de réseau local sans fil à l'intérieur d'un avion.
• N'utilise pas l'adaptateur de réseau local sans fi à proximé d'un équipement electronique gérant un contrôle de haute précision ou des signaux faibles.

Exemple d'equipements électroniques auxquels préter attention : Appareils auditifs, simulateurs cardiaques, avertisseurs d'incendie, portes automatiques et autres équipements à commande électronique

• Il ne s'agit pas d'une garantie de connexion sans fil et de performance avec tous les routeurs sans fil dans tous les environnements résidentiels. Les ondes radio risquent de ne pas passer ou d'être interrompues dans les situations suivantes.

• Utilisations dans des immeubles fabriqués en béton, en barres d'armature ou en métal
  Installation a proximé d'obstacles

• Brouillage avec un autre équipement de communication utilisant la même fréquence.

• Emplacements où se trouvent des champes magnétiques d'équipements tels que des jours à micro-ondes, ou bien où se produit de l'électricité statique ou des interférences d'ondes radio.

• Installes et configures l'adaptateur de réseau local sans fil uniquement après avoir lu le mode d'emploi du point d'accès.

9.2. Réglage pour utiliser la commande de réseau local sans fi I

Étape 1. Installation de l'appli mobile

1. Ouvrez « Google Play » ou « App Store », en fonction du type de votre smartphone.
2. Recherche « AIRSTAGE Mobile »
3. Installez l'appli mobile en suivant les instructions à l'écran.

REMARQUE: Si vous ne trouvez pas le logiciel de l'application (application mobile), c'est qu'il est actuellément indisponible dans votre région.

Étape 2. Inscription de l'utilisateur

1. Ouvrez l'appli mobile installee.
2. Enregistrez l'utilisateur en suivant les instructions de l'appli mobile.

Étape 3. Enregistrement du climatiseur (jumelage de l'adaptateur de réseau local sans fi I)

REMARQUES:

• Avant de commencer, attendez 60 secondes ou plus après mise sous tension du climatiseur (par disjoncteur ou prise).
• Vérifiez que le téléphone intelligent est relié au point d'accès auquel vous connectez le climatiseur. Ce paramètre ne fonctionne pas s'il n'est pas connecté au même point d'accès.
• Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent, repeteze le paramétrage du mode choisi.

Scannez le QR Code sur l'adaptateur de réseau local sans fi I pour utiliser l'entrée automatique du SSID et le PIN de l'adaptateur de réseau local sans fi I.

Consultez page 9 pour connaître l'emplacement du QR Code.

Enregistrez le climatiseur en suivant les instructions de l'appli mobile.

1. Connectez-vous à l'appli mobile.
2. Cliques sur l'onglet Reglages.
3. Cliquez sur [Support].
4. Cliquez sur [Manuel].

Une fois l'enregistrement terminé, l'indicateur [l'unité interieure s'allumera.

Désactivation temporaire du réseau local sans fi I

REMARQUE: Si vous n'appuyez sur aucune touche de la télécommande pendant 60 secondes, l'affi chage de la télécommande revient à son écran d'origine.

1. Si le climatiseur fonctionne, appuyez sur pour arreter l'appareil.

1. Appuyez sur la télécommande et maintenez-la enforcée pendant plus de 5 secondes.
   L's'afficha sur l'écran de la télécommande.

2. Sélectionnez OFF à l'aide de TELT (×) la télécommande. (*1)

1. Appuyez sur (a)

L'indicateur [ ] sur l'unité interieure s'eteindra.

*1: Si vous souhaitez reactiver le réseau local sans fil, Sélectionnez ON à la 2ème étape.

Initialisation (réinitialisation)

Initialisez (réinitialisez) l'adaptateur de réseau local sans fil dans les situations suivantes :

Modificatior du point d'acces
- Mise au rebut du produit
- Transfert de l'appareil vers un tiers

Déscription du climatiseur

Désinscrieve le climatiseur avec l'appli mobile. (Consultez le mode d'emploi de l'appli mobile pour des détails.)

Initialisation de l'adaptateur de réseau local sans fi I

REMARQUE: Si vous n'appuyez sur aucune touche de la télécommande pendant 60 secondes, l'affi chage de la télécommande revient à l'écran d'origine.

1. Si le climatiseur fonctionne, appuyez sur pour arreter l'appareil.
2. Appuyez sur se nde tellecommande et maintenez-la enfoncée pendant plus de 5 secondes. s'affi chera sur l'écran de la tellecommande.

3. Sélectionnez à l'aide de [TEMP] sur la télécommande.

4. Appuyez sur in sur l'aff chage de la telecommande se met a clignoter.

1. Appuyez sur Le temoin [ ] sur l'unité interieure s'eteindra après avoir clignote rapidement.

Pour continuer l'utilisation

Si vous ou un tiers souhaitez continuer à utiliser l'adaptateur de réseau local sans fil, suivez les procédures décrites dans « Enregistrement du climatiseur (couplage de l'adaptateur de réseau local sans fil) » pour vous reconnectcer à un autre point d'accès.

REMARQUE: Il est impossible de configurer le réseau local sans fil si l'ancien propriétaire n'a pas annuler l'inscription ou initiaiser l'adaptateur de réseau local sans fil. Dans ce cas, contactez votre personnel de service autorisé.

Mise à jour du fi rmware

ATTENTION

Ne tirez pas sur la prise d'alimentation et ne coupez pas le disjoncteur pendant la mise a jour du micrologiciel de l'unité interieure ou de l'adaptateur WLAN. Cela pourrait provoquer des dysfonctionnements.

Pour l'adaptateur WLAN

Le logiciel de l'adaptateur WLAN peut etre mis a jour automatiquement. Durant la mise a jour, vous ne pouvez pas faire fonctionner le climatiseur a partir de l'appli mobile. Cela dure au maximum 5 minutes.

Pour l'unité intérieure

Le firmware de l'unité interieure peut être mis à jour. Vous pouvez programmer la mise à jour oumettre à jour le firmware manuellement à partir de l'appli mobile. Pour plus de détails, reportez-vous au manuel d'utilisation de l'appli mobile.

Pendant la mise à jour, les tiemoins lumineux clignotent et le climatiseur arrêté de fonctionner. (Reportez-vous à la section « État des voyants indicateurs ».) Cela dure au maximum 30 minutes.

Retrait de l'adaptateur de réseau local sans fi I

ATTENTION

• Veillez à couper l'alimentation du climatiseur lors de l'installation ou du retrait de l'adaptateur de réseau local sans fil afin d'éviter tout risque de chocolélectrique.

• Ne mettez pas vos doigts, bâtons, etc. dans la partie connexion de l'adaptateur de réseau local sans fil et la fente de connexion de l'unité interieure. Autrement, un choc électrique ou des dommages au produit pourraient survenir.

• Ne vous tenez pas sur une plate-forme instable lors de l'installation ou du retrait de l'adaptateur de réseau local sans fi I pour éviter les blessures.

• Assurez-vous d'eteindre le climatiseur et de débrancher toutes les alimentations électriques.

• Ouvrez la grille d'admission.

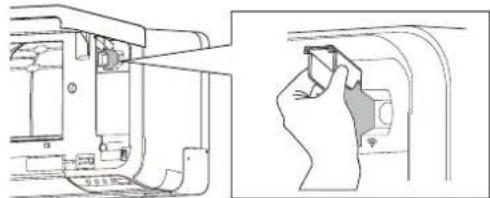

1. Ouvrez le capot de l'adaptateur de réseau local sans fi I jusqu'à ce qu'il s'enclenche.

1. Retirez l'adaptateur de réseau local sans fi I de la fente de connexion de l'unité interieure dans le sens indiqué sur la figure.

1. Fermez le capot de l'adaptateur de réseau local sans fil et la grille d'admission.

10.REGLAGES AU MOMENT DE L'INSTALLATION

10.1. Réglage du code personnalisé de la télécommande

En réglant les codes personnalisés de l'unité interieure et de la télécommande, vous pouvez spécifique er le climatiseur qui contrôle la télécommande. Lorsque deux climatiseurs ou plus se trouvent dans la piece et que vous souhaitez les utiliser séparément, réglez le code personnelé (4 sélections possibles).

REMARQUE: Si les codes personnalisés de l'unité interieure et de la télécommande sont différents l'unité interieure ne peut pas receivevoir de signal de la télécommande.

Comment selectionner le code personnelé de la télécommande

1. Appuyez sur jusqu'ce que l'horlige s'affiche sur I'affichage de la telecommande.
2. Appuyez sur MODE et maintenez-le enforcé pendant plus de 5 secondes.

Le code personnelé de la télécommande sera affché (initialement régle sur A).

1. Appuyez sur [TEMP] (⊗) pour modifier le code personnalisé entre A (R) ↔ B (b) ↔ C (c)/E → D (.)d

2. Faites correspondre le code personnelisé sur l'écran au code personnelisé du climatiseur.

3. Appuyez une nouvelle fois sur MODE Le code personnelé sera confi gure L'affichage returnera à l'affichage de l'horloge.

• Pour modifi er le code personnalise du climatiseur, contactez un technicien de service agré (initialément régle sur A).
• Si vous n'appuyez sur aucune touche dans les 30 secondes qui suivent l'affichage du code personnelé, l'affichage revient à l'affichage de l'horloge initiaI. Dans ce cas, répétré le réglage à partir de l'étape 2.
• Selon la télécommande, le code personnelé peut revenir à A lorsque les piles sont remplacées. En pareil cas, réinitialisé le code personnelé si nécessaire. Si vous ignorez le code personnelé du climatiseur, essayez chacun des codes personalisés jusqu'à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

11. NETTOYAGE ET ENTRETIEN

ATTENTION

• Avant de nettoyer ce produit, mettez-le hors tension et débranchez toute les sources d'alimentation.
• Avant de démarrer l'appareil, vérifie que la grille d'admission a été correctement fermée. Si la grille d'admission n'est pas correctement fermée, cela risque d'affet ecter le bon fonctionnement ou les performances du climatiseur.
• Si le nettoyage du filtré implique des travaux dans un endroit en hauteur, contactez un technicien de service/agree.

• Ne touchez pas aux ailettes en aluminium de l'échangeur thermique intégré à l'unité interieure afi n d'éviter toute blessure lors de l'installation ou de l'entretien de l'appareil.
• Ne projetez pas de laques ou d'insecticides liquides sur le corps de l'unité interieure.
• Ne vous tenez pas sur des surfaces glissantes, irrégulées ou instables lorsque vous maintainez l'unité.

Filtres d'epuration d'air

La fréquence de nettoyage est indiquée dans le tableau suivant.

Fréquences auxquelles les composants doivent faire l'objet d'une maintenance

Nomenclature des composants	Fréquence
	Nettoyage	Remplacement
Corps de l'unité intérieure, grille d'entrée	Si vous remarquez	—
Filtre à air Toutes les 2	semaines	—
Filtre d'épuration de l'air (*1)
Filtre pomme-catéchine (UTR-FA16) (Blanc)	—	Tous les 3 mois
Filtre désodorisant à ions (UTR-FA16-2) (Bleu clair)	Tous les 3 mois	Tous les 3 ans

*1: Les filtres d'épuration d'air sont vendus séparément. Lors de leur remplacement, contactez le magasin où vous les avez achété.

Nettoyage du corps de l'unité interieure

REMARQUES :

• Ne pas utiliser d'eau à une température supérieure à 40^ .

• Ne pas utiliser de produits de nettoyage, de solvants volatils tels que le benzène ou un diluant.

• Nettoyez delicatement le corps de l'unité interieure avec un tissu doux humidifié é avec de l'eau chaude.

• Nettoyez delicatement le corps de l'unité intérieure avec un tissu doux et sec.

Nettoyage du fi Itre à air

1. Ouvrez la grille d'admission jusqu'à enclopenchement.

1. Retirez les fi Itres a air.

Soulevez la poignée des fi ltres a air, déconnectez les deux attaches inférieures, et eff ectuez le retrait.

Poignée du filtre à air

Attaches (2 emplacements)

1. Enlevez la poussière de l'une des deux façon suivantes.

Nettoyage a l'aspirateur.
- Lavage avec du détergent doux et de l'eau chaude. Àpres le lavage, faites secher entierement les fi Itres à air à l'ombre.

1. Remplacez les fi Itres a air.

Alignez les cotes du fi tré à air avec le panneau, et)pousse jusqu'en butée. Assurez-vous que les deux attaches interieures se retrouvent correctement dans leur orifice dans l'unité interieure.

1. Fermez la grille d'admission.

Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement.

REMARQUE: Si de la saleté s'accumule sur le fi ttre à air, cela réduit le flux d'air, l'efficacité de fonctionnement diminue et le bruit augmente.

Remplacement des fi Itres d'epuration de I'air

REMARQUES :

• Pour connaître la fréquence de remplacement des fiibles d'épuration de l'air, reportez-vous à [Fréquences auxquelles les composants doivent faire l'objet d'une maintenance] dans la section « NETTOYAGE ET ENTRETIEN »
• Utilisez un filtré d'épuration de l'air des que possible après avoir ouvert l'emballage. L'effect de purification de l'air diminue lorsque les fiitures restent dans l'emballage ouvert.
• Retirez les fi Itres à air du corps de l'unité interieure. Consultez les étapes 1 à 2 de "Nettoyage du fi Itre à
• Retirez le filtré d'épuration de l'air et son support du filtré à air. Retirez les 4 crochets du support de fi Itre d'épuration de l'air des verrous du fi Itre à air.

1. Placez un filtré d'épuration d'air (neuf ou nettoyé) sur le filtré à air.
2. Engagez les verrous du fi Itre a air dans les crochets du support de fi Itre d'epuration d'air.

REMARQUE: Assurez-vous que le fi litre d'épuration d'air se trouve dans le support du fi litre d'épuration d'air.

1. Fixez le filtré à air au corps de l'unité interieure et fermez la grille d'admission. Consultez les étapes 4 à 5 de "Nettoyage du fi Itre à air".

Nettoyage du fi Itre desodorisant à ions

REMARQUES :

• Ne lavez pas le fi Itre pomme-catéchine (blanc).
  Pour savoir comment restorer/fixer le filtre desodorisant à ions, reportez-vous à la section "Remplacement des filtres d'épuration de l'air".

• Lavez-le avec de l'eau ou de l'eau tiède.

Pour les salissures importantes, utilisez un détermgent diluant neutre.

Ne le frottez pas,ILA diminuerait I'eff et desodorisant.

1. Rincez le fi Itre desodorisant a ions avec beaucoup d'eau.
2. Sechez le fi Itre desodorisant a ions a I'ombre.

Retrait et installation de la grille d'admission

Retrait de la grille d'admission

1. Ouvrez la grille d'admission jusqu'à enclenchement.
2. Tirez sur les tiges de montage tout en maintainant la grille d'admission dans une position horizontale.

Installation de la grille d'admission

1. Tout en maintainant la grille d'admission horizontally, insérez les axes de montage gauche et droit dans les paliers à chapeau situés dans le haut du panneau avant. Insérez l'axe jusqu'à ce qu'il se ferme d'un coup sec pour verrouiller chaque axe correctement.
2. Fermez la grille d'admission. Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement.

Après une longue période d'inutilisation de l'unité

Si vous n'avez pas utilisé l'unité interieure pendant 1 mois ou plus, faites-la fonctionner en mode Ventilateur pendant une demi-journée pour secher les pieces internes à fond avant de passer en fonctionnement normal.

Contrôle supplémentaire

Après une longue période d'utilisation, la poussière accumulée à l'intérieur de l'unité interieure peut réduire les performances même si vous avez effectué une bonne maintenance.

En pareil cas, il est recommendé de faire contrcler l'appareil.

Pour plus d'informations, adressez-vous à un service de maintenance agree.

Réinitialisation de l'indicateur de fi Itre (réglage spécial)

Cette fonction doit être utilisée correctement lors de l'installation. Contactez un technicien de service/agree pour pouvoir utiliser cette fonction.

Nettoyez le fi Itre a air lorsque le voyant indicateur indique la chose suivante :

Voyant indicateur	Séquence de clignotement
Clignote 3 fois, à intervals de 21 secondes

Après le nettoyage, réinitialisez l'indicateur du filtré en appuyant sur sur l'unité interieure pendant maximum 2 secondes.

12.INFORMATIONS GENÉRALES

Performance de chauff age

Ce climatiseur fonctionne sur le principe de la pompe à chaleur, absorbant la chaleur de l'air extérieur et transférant la chaleur à l'unité interieure. En conséquence, la performance de fonctionnement est réduite lorsque la température extérieure chute.

Si vous estimez que la performance de chauffage est insuffisante, nous vous recommendons d'utiliser ce climatiseur conjointement à d'autres types d'appareils de chauff age.

Dégivrage automatique

Lorsque la température extérieure est très bassé et l'humidité élevée, du givre peut se former sur l'unité extérieure pendant le chauffage et réduire les performances de l'appareil.

Afin d'assurer une protection contre le gel, ce climatiseur est doté d'une fonction de dégivrage automatique.

En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brivement en marche (15 minutes maximum).

L'indicateur[] sur l'unité interieure clignote durant cette opération.

Si du givre se forme sur l'unité extérieur après un fonctionnement en mode Chauffage, l'unité extérieur s'arrête automatique après avoir fonctionné quelques minutes. Le Dégivrage automatique démarre ensuite.

Fonction de Redémarrage automatique

En cas d'interruption d'alimentation électrique, par exemple une coupure de courant, le climatiseur s'arrête. Mais il redemarre automatiquement et reprend son fonctionnement lorsque l'alimentation est rétable.

Si une interruption de l'alimentation se produit après que la minuterie a ete reglee, le compte a rebours de la minuterie est reinitialise.

Lorsque l'alimentation est rétable, l'indicateur [4] de l'unité interieure clignote pour indiquer qu'un problème de minuterie a été enregistré. En pareil cas, réinitialisez les réglages de l'horloge et de la minuterie.

Dysfonctionnements provoqués par d'autres apparéils électriques

L'utilisation d'autres appareils électriques tels qu'un rasoir électrique ou un émetteur radio sans fil à proximé du climatiseur peut provoquer un dysfonctionnement de ce dernier.

En cas de dysfonctionnement de ce type, coupe le disjoncteur. Remettez-le ensuite en circuit et redemarrez le climatiseur avec la télécommande.

Conditions de fonctionnement en termes de température et d'humidité

Les plages de températures et d'humidité autorisées sont les suivantes :

Mode Refroidissement/ Déshumidifi cation	Température à l'intérieur [°C]	18 à 32
	Humidité intérieure [%]	80 ou moins (*1)
Mode Chauff age	Température à l'intérieur [°C]	16 à 30

*1: Si le climatiseur est utilisé pendant plusieurs heures sans interruption, de l'eau risque de se condenser sur la surface et de s'écouler.
- Si l'unité est utilisée à des températures en dehors de la plage autorisée, le climatiseur risque de s'arrête en raison de l'activation du circuit de protection automatique.
- En fonction des conditions d'utilisation, l'échangeur de chaleur risque de geler, provoquant des fuites d'eau ou d'autres dommages (en modes Refroidissement ou Déshumidifi cation).

Autres informations

N'utilisez pas le climatiseur dans un autre but que refroidir/ déshumidifier, chauffer, ou ventiler la piece.
- Pour les plages de températures et d'humidité autorisées pour l'unité extérieur, consultez le manuel des spécifiations de l'unité extérieur ou la fi che produit.

13. PIECES EN OPTION

13.1. Télecommande fi laire

La télécommande fi laire en option peut etre utilisée.

Vous pouvez utiliser la télécommande filaire et celle sans fil simultanément.

Cependant, certaines fonctions de la telecommande sans fi sont restreintes. Si vous defi nissez les fonctions restreintes, des bips retentiront, et les indicateurs [ ], [ ] [ ] procès sur l'unité interieure clignoteront.

En cas d'utilisation avec la télécommande filaire (à 2 fps)

Mode minuterie Hebdomadaire
Mode Puissant
- Fonctionnement silencieux de l'unité extérieure
Mode chauff age 10^

Vous pouvez utiliser la télécommande fi laire et la commande de réseau local sans fi I.

Cependant certaines operations de I'appli mobile sont restreintes.

Deux télécommandes

Vous pouvez raccorder deux telecommandes fi laires à un climatiseur.

Chaque télécommande peut controler le climatisationur.

Cependant, les fonctions de la minuterie ne sont pas utilisables sur l'unité secondaire

Contrôle de groupe

Une télécommande peut commander jusqu'à 16 climatiseurs. Tous les climatiseurs fonctionneront selon les mêmes réglages.

REMARQUES :

• Veillez à désactiver le programme d'économie d'énergie (détecteur de présence) de la télécommande sans fil lorsque vous utilisez le contrôle de groupe. Sinon, vous ne poupez pas utiliser la climatisation avec la télécommande sans fil.
• Il n'est pas possible d'utiliser simultanément le contrôle de groupe et la commande de réseau local sans fi I.

13.2.Climatisationur type multi-split

Cet apparéil interieur peut être raccordé à un apparéil extérieur de type multi-split. Le climatiseur de type multi-split permet d'utiliser plusieurs apparéils interieurs dans plusieurs endroits. Les apparéils interieurs peuvent être utilisés simultanément, conformément à leur sortie respective.

Utilisation simultanée de plusieurs apparéils

• Lorsque vous utilisez un climatiseur de type multi-split, les différentes unités interieures peuvent fonctionner simultanement. En revanche, si 2 ou plusieurs unites interieures du même groupe sont utilisées en même temps, leur efficacité en matière de chauffage et de refroidissement sera inférieure à leur puissance en cas d'utilisation d'une seule unité. Par conséquent, si vous souhaitez utiliser en même temps plusieurs unités interieures pour le refroidissement, utilisez-les plutôt la nuit ou à un moment où une puissance moindre est requise. De même, si vous utilisez en même temps plusieurs appareils pour le chauffage, nous vous conseillons, selon les besoin, d'y associer d'autres appareils de chauff age d'appoint.
• Les conditions climatiques et la température extérieure, la configuration des pièces et le nombre de personnes représentes peuvent également faire varier l'efficacité du fonctionnement. Il est conseilé d'essayer différents modèles de fonctionnement pour vérifi er le niveau de puissance de chauffage et de refroidissement fournir par les apparciels et de les utiliser de la manière la vente adaptée au mode de vie de votre famille.
• Si vous découvert que 1 ou plusieurs apparèels fournissent un niveau de refroidissement ou de chauffage faible pendant le fonctionnement simultané, nous vous recommendons de cesser l'utilisation simultanée de plusieurs apparèils.
• Le climatiseur ne peut pas fonctionner dans les modes suivants.

Si une commande irréalisable de fonctionnement est envoyée à l'unité interieure, l'indicateur [ ] sur l'unité interieure clignote (1 seconde où, 1 seconde non) et l'unité passée en mode veille.

Mode Chauffage et mode Refroidissement (ou mode Déshumidification)

Mode Chauff age et mode Ventilateur

• Le climatiseur peut fonctionner dans les modes suivants.

Mode Refroidissement et mode Deshumidifi cation

Mode Refroidissement et mode Ventilateur

Mode Deshumidifi cation et mode Ventilatateur

• Le mode de fonctionnement (mode Chauffage ou mode Refroidissement (Déshumidification)) de l'unité extérieur est déterminé par le mode de fonctionnement de la première unité interieure mise en marche. Si l'unité interieure est démarrée en mode Ventilateur, le mode de fonctionnement de l'unité extérieur ne sera pas déterminé.

Par exemple, si une unité interieure (A) est démarrée en mode Ventilateur, puis qu'une unité interieure (B) est utilisée en mode Chauffage, l'unité interieure (A) démarrera temporairement en mode Ventilateur, mais lorsque l'unité interieure (B) démarrera en mode de Chauffage, l'indicateur [ ] pour l'unité interieure (A) commencerà à clignoter (1 seconde oui, 1 seconde non), et l'unité passera en mode veille. L'unité interieure (B) continuera de fonctionner en mode Chauffage.

14.DEPANNAGE

AVERTISSEMENT

Dans les cas suivants, arrêtez immédiatement le climatiseur, coupez toute l'alimentation électrique en fermant le coupe-circuit électrique ou en débranchant la prise d'alimentation. Puis, contactez votre distributeur ou un technicien de service agréé.

Tant que l'appareil est raccordé à une source électricque, il n'est pas isolé du courant électricque même s'il est eteint.

L'appareil sent le brûlé ou émet de la fumée
- De l'eau fuit de l'appareil

Pas de fonctionnement.

Y a-t-il eu une panne de courant?
En pareil cas, l'unité rédémarre automatiquement une fois le courant rétabli. (Consultez page 14.)
Le disjoncteur est-il coupé?
Mettez le disjoncteur en position Marche.
Un fusible a-t-il fondu ou le disjoncteur s'est-t-il déclenché?
Remplacez le fusible ou reinitialisez le disjoncteur.
La minuterie est-elle en fonctionnement?
Pour vérifier ou désactiver le réglage de la minutesie, voir page 6.

Faibles performances de refroidissement ou de chauff age.

L'unité est-elle utilisée dans des conditions en dehors de la plage de température autorisée ?
En pareil cas, le climatiseur risque de s'arreter en raison de l'activation du circuit de protection automatique.
Le filtré à air est-il sale?
Nettoyez le filtré à air. (Consultez page 12.)
La grille d'admission ou l'orifice de sortie de I'unité intérieure sont-ils obstrués?
Retirez les obstructions.
La température ambiente est-elle correctement régée?
Pour changer le réglage de température, voir page 5.
Une fenetre ou une porte est-elle restee ouverte?
Fermez la fenetre ou la porte.
La vitesse du ventilateur est-elle reglee sur Silencieux?
Pour changer la vitesse du ventilateur, voir page 5.
L'appareil est-il regle sur le mode fonctionnement silencieux de l'unité extérieure ?
Pour arrereter le fonctionnement silencieux de I'unité exterieure, voir page 8.
En mode Refroidissement> La piece est-elle directement ou fortement exposée au soleil?
Fermez les rideaux.
En mode Refroidissement> D'autres apparéils de chauffage ou des ordinateurs sont-ils utilisés, ou y a-t-il trop de monde dans la pierce?
Éteignez l'appareil de chauffage ou les ordinateurs, ou réglez la température sur une valeur inférieure. (Consultez page 5.)

L'humidité ne baisse pas pendant le mode Déshumidifi cation.

Vous ne pouvez pas configurer l'humidite cible en mode Deshumidification. Si vous ressentez une forte humidité, abaissez la température.

Flux d'air faible ou nul.

La vitesse du ventilateur est-elle reglee sur Silencieux?
Pour changer la vitesse du ventilateur, voir page 5.

e contrôle du ventilateur de l'unité intérieure pour des économies d'énergie est-il régèle? En pareil cas, le ventilateur de l'unité intérieure risque de s'arrerter temporatoriums lors de l'opération de refroidissement.

Pour annuler la commande du ventilateur pour les économies d'énergie, voir page 8.

En mode Chauffage> Venezou-ves de lancer I'opération ?

En pareil cas, la vitesse du ventilateur reste provisoirement très BASSE afin de permettre le rechauffement des pièces intérieures de l'unité.

La température ambiente est-elle supérieure à la température confi gurée?

En pareil cas, l'unité extérieur s'arrête et le ventilateur de l'unité interieure tourne très lentement.

En mode Chauffage > L'indicateur [ ] clignote-t-il?

En pareil cas, le dégivrage automatique est en fonctionnement. L'unité
intérieure s'arrete pendant 15 minutes maximum. (Consultez page 14.)

En mode Déshumidification>, le ventilateur de l'unité interieure fonctionne à faible vitesse pour ajuster l'humidité ambiente et peut s'arreter de temps en temps.
En mode Auto> Lors d'une operation de controle, le ventilateur tourne a tres faible vitesse.

Présence de bruit.

L'unité est-elle en marche ou vient-elle d'être arrêtée?
En pareil cas, un bruit de circulation du réfrigerant peut se faire entendre. Vous risquez de le percevoir particulièrement pendant 2 à 3 minutes après le démarrage.
Pendant le fonctionnement, perceivez-vous un léger grincement?
Ce son est produit par une infi me dilatation et contraction du panneau avant sous I'eff et des variations de temperture.
En mode Chauffage> Entendez-vous un sifflement?
Il est produit par le Dégivrage automatique. (Consultez page 14.)

Odeurs provenant de l'appareil.

Le climatiseur risque d'absorber differentes odeurs provenant des

tissus d'ameublement, des meubles ou de la fumee de cigarette.

Ces odeurs peuvent etre réémises pendant le fonctionnement.

Émission de brouillard ou de vapeur par l'appareil.

En mode Refroidissement ou Deshumidification>, le climatiseur peut émettre un léger brouillard de condensation provenant du processus de refroidissement rapide.
En mode Chauffage> L'indicateur] sur l'unité interieure clignote-t-il?

En pareil cas, de la vapeur risque de s'échapper de l'unité exté

Émission d'eau par l'unité extérieur.

, l'unité extérieur peut émettre de l'eau
généree par le Dégivrage automatique. (Consultez page 14.)

L'unité fonctionne autrement que selon les paramètres de la télécommande.

Les piles de la télécommande sont-elles épuisées?
Remplacez les piles.

Retard de fonctionnement après redémarrage.

L'alimentation electrique a-t-elle ete retablie soudainement?

En pareil cas, le compresseur cessera de fonctionner pendant
environ 3 minutes pour éviter que le fusible ne fonde.

L'appli mobile ne fonctionne pas.

Vérifiez que la version de votre système d'exploitation sur vous

smartphone est prise en charge.
Consultez « Google Play » ou « App Store »

Je n'ai pas reçu l'e-mail lorsque j'ai enregistré mon compte.

Parametrez les autorisations de Domaine de façon a ce qu'il ne
soit pas rejoete comme un pourriel.

La méthode d'enregistrement de climatiseurs supplémentaires n'est pas claire.

Pour ajouter des climatisateurs supplémentaires, repeteze le parametrage de « 9.2.

Réglage pour utiliser la commande de réseau local sans fil" » pour chaque climatisationur.

Le paramétrage du réseau local sans fi l n'est pas possible.

□ Vérifie que vos points d'accès prennent en charge la fonction « WPS fonction ».(Modebouton)

□ Vérifie s'il existait un propriétaire précédent utilisant cette commande de réseau local sans fi I. S'il existait un propriétaire précédent,contactez le personnel d'entretien autorisé.

Le paramétrage du réseau local sans fi l n'est pas possible.(Les paramètres de connexion du routeur et de l'adaptateur de réseau local sans fi I ne sont pas complets)

□ Vérifie que vos points d'accès prennent en charge « IEEE 802.11 b/g/n ».(Consultez le mode d'emploi du point d'accès.)

□ Vérifie que l'alimentation de l'unité interieure est en service.

Je ne suis pas en mesure d'utiliser ce produit depuis l'appli mobile.

□ Vérifie que l'alimentation de l'unité interieure est en service.

□ Vérifie si le point d'accès est sous tension.

□ Vérifie que vous ne vous pas dans un endroit où il est difficile d'établit une connexion avec des ondes radio.

Arrêtez immédiatement le climatiseur et coupez le disjoncteur dans les cas suivants. Puis contactez service de maintenance/agréé.

Le probleme persiste après que vous avez effectue ces contrôles ou diagnostics.
- Sur l'unité interieure, [ ] et [ ] clignotent alors que [ ] clignote rapidement.

REMARQUE: Pour unquelconque depannage lie à la commande de réseau local sans fi I, consultez l'appli mobile.

État des voyants indicateurs

: L'instruction concerne le contrôle du réseau local sans fil. Squence d'allumage : Clignotant, - Tout etat ( Désactivé ou Activé)

État Causes et solutions Voir page

Dédivage automatique→ Patientez jusqu'à la fi n du dégivrage (maximum de 15 minutes). 14

Indicateur de fi Itre→ Nettoyez le fi Itre à air et réinitialisez le témoin fi Itre. 13

Affi chage du code d'erreur→ Consultez un technicien agréé. -

Erreur de réglage de la minuterie à cause du Redémarrage automatique→ Réinitialisez l'horloge et les réglages de la minuterie. 14

Test de fonctionnement (pour le personnel agréé uniquement)→ Appuyez sur pour sortir de l'essay de fonctionnement. 3

L'alimentation du point d'accès n'est pas activée.→ Vérifi ez que l'alimentation du point d'accès est activée. -

Il est possible que l'adaptateur de réseau local sans fi ne soit pas correctement connecté au point d'accès.→ Coupe l'alimentation vers le climatiseur (via le coupe-circuit ou la fi che), puis rétablissez-la. 9

Le micrologiciel de l'adaptateur WLAN est en cours de mise à jour. Vous ne pouvez pas faire fonctionner le climatiseur à partir de l'application mobile. Faibles-le fonctionner à partir de la télécommande ou attendez que la mise à jour soit terminée (au bout de 5 minutes au maximum). 11

Pendant l'enregistrement du climatiseur (connexion de l'adaptateur de réseau local sans fi I) 10

(10)

État Causes	et solutions	Voir page
	L'unité interieure est en cours de préparation de la mise à jour du micrologiciel. Vous ne pouvez pas faire fonctionner le climatiseur. Attendez que la mise à jour soit terminée (au bout de 30 minutes au maximum).	11
	< Pendant que le fonctionnement est arrêté > L'unité interieure est en cours de mise à jour du micrologiciel. Vous ne pouvez pas faire fonctionner le climatiseur. Attendez que la mise à jour soit terminée (au bout de 30 minutes au maximum).	11
	Fonction restreinte	-
	< Pendant que le fonctionnement est arrêté > La mise à jour du micrologiciel de l'unité interieure est terminée. Les régliages de la télécommande sans fi I sont initiaisés. Contrôlez le climatiseur à partir de la télécommande sans fi I pour envoyer de nouveau les régliages.	11
	< Pendant que le fonctionnement est arrêté > Si vous ne pouvez pas faire fonctionner le climatiseur, un dysfonctionnement s'est peut-être produit dans le micrologiciel de l'unité interieure. Consultuez un technicien de service agréé.	-
	(Avec une connexion multi-split) Mode Veille ⇒ Vérifi ez le mode de fonctionnement défi ni des unités interieures.	14

■ Fonctionnement Manuel automatique et réinitialisation de l'indicateur de fi Itre

Vous pouvez faire fonctionner le climatiseur avec sur l'unité interieure.

État	Nombre de fois à enforcer	Mode ou fonctionnement
En fonctionnement	Plus de 3 secondes Arrêt
Arrêt en cours	2 secondes ou moins Réinitialisation de l'indicateur de fi Itre
	Plus de 3 secondes et moins de 10 secondes	Auto (*1)
	Plus de 10 secondes (Uniquement pour l'entretien.) (*2)	Rafraîchissementforcé

1: Le mode de fonctionnement en configuration multi-splits, suit les autres unités interieures.
2: Pour arrêter le refroidissement force, appuyez sur cette touche ou appuyez sur de la télécommande.
