Caractéristiques techniques	Répartiteur FUJITSU AGEG14KVCA, conçu pour une distribution efficace de l'énergie.
Type de produit	Répartiteur
Capacité de distribution	Optimisée pour des systèmes de climatisation et de chauffage.
Dimensions	Dimensions compactes pour une installation facile.
Poids	Poids léger pour un transport et une installation aisés.
Utilisation	Idéal pour les installations de climatisation multi-split.
Maintenance	Vérification régulière des connexions recommandée.
Sécurité	Conforme aux normes de sécurité électrique en vigueur.
Informations générales	Produit fiable, conçu pour une longue durée de vie.

FOIRE AUX QUESTIONS - AGEG14KVCA FUJITSU

Comment puis-je installer le répartiteur FUJITSU AGEG14KVCA ?

Pour installer le répartiteur, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que les connexions électriques sont correctement réalisées et que le répartiteur est monté sur une surface stable.

Que faire si le répartiteur ne fonctionne pas ?

Vérifiez d'abord que toutes les connexions sont bien sécurisées. Assurez-vous également que l'alimentation électrique est correcte. Si le problème persiste, consultez le manuel pour des diagnostics supplémentaires.

Le répartiteur FUJITSU AGEG14KVCA est-il compatible avec tous les appareils ?

Ce répartiteur est conçu pour être compatible avec la plupart des appareils utilisant des connexions standard. Veuillez vérifier les spécifications techniques de vos appareils pour confirmer la compatibilité.

Comment puis-je nettoyer le répartiteur ?

Pour nettoyer le répartiteur, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants à base d'eau qui pourraient endommager les composants.

Y a-t-il une garantie pour le produit FUJITSU AGEG14KVCA ?

Oui, ce produit est généralement accompagné d'une garantie limitée. Veuillez consulter les documents de garantie fournis avec le produit pour plus de détails sur la durée et les conditions.

Puis-je utiliser le répartiteur à l'extérieur ?

Non, le répartiteur FUJITSU AGEG14KVCA est conçu pour une utilisation en intérieur seulement. L'utilisation à l'extérieur peut endommager le produit et annuler la garantie.

Comment puis-je obtenir un support technique pour le FUJITSU AGEG14KVCA ?

Pour obtenir un support technique, veuillez contacter le service client de FUJITSU via leur site web ou par téléphone. Ayez le numéro de série de votre produit à portée de main pour faciliter le processus.

MODE D'EMPLOI AGEG14KVCA FUJITSU

• Veillez à lire attentivement ce manuel avant l'installation.• Les avertissements et précautions indiqués dans ce manuel contiennent des informa-tions importantes pour votre sécurité. Assurez-vous de les respecter.• Remettez ce manuel au client en même temps que le manuel d'utilisation. Demandez au client de les conserver soigneusement pour toute utilisation future, par exemple pour déplacer ou réparer l’appareil . AVERTISSEMENT Indique une situation potentiellement dangereuse ou immi-nente qui, si elle n'est pas évitée, pourrait entraîner la mort ou de graves blessures. ATTENTION Indique une situation potentiellement dangereuse qui pourrait causer des blessures mineures ou modérée ou des dégâts matériels. CLIMATISEUR Type sol

N° DE PIÈCE 9378533080-04

Pour le personnel de service agréé uniquement. AVERTISSEMENT

• L'appareil doit être installé, utilisé et rangé dans une pièce dont la surface au sol est supérieure à X m

Quantité de charge de réfrigérant M (kg) Surface minimale de la pièce X (m

M ≤ 1,22 -1,22 < M ≤ 1,2312,991,23 < M ≤ 1,5 19,311,5 < M ≤ 1,75 26,281,75 < M ≤ 2,0 34,332,0 < M ≤ 2,5 53,632,5 < M ≤ 3,0 77,233,0 < M ≤ 3,5 105,123,5 < M ≤ 4,0 137,29 (IEC 60335-2-40)• L'installation de ce produit doit être effectuée par des techniciens de service expéri-mentés ou des installateurs professionnels uniquement en conformité avec ce manuel. L'installation par des non-professionnels ou une installation incorrecte du produit peut provoquer de graves accidents tels que des blessures, une fuite d'eau, une décharge électrique ou un incendie. Si le produit est installé sans tenir compte des instructions données dans le manuel, la garantie du fabricant devient nulle.• Ne pas mettre sous tension tant que tout le travail n’est pas complètement terminé. En mettant sous tension, vous risqueriez de provoquer un accident grave, tel qu’une décharge électrique ou un incendie.

• Si du réfrigérant fuit quand vous travaillez, aérez bien l'endroit. Si la fuite de réfrigérant est exposée à une flamme directe, elle peut produire un gaz toxique.• L'installation doit être effectuée en conformité avec les règlements, codes ou normes pour le câblage électrique et les équipements dans chaque pays, région ou lieu d'installation.• Pour accélérer le processus de décongélation ou pour nettoyer, ne pas utiliser de moyens autres que ceux recommandés par le fabricant.• L'utilisation de cet appareil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervisées ou formées par une personne responsable de leur sécurité. Veuillez vous assurer que les enfants ne jouent pas avec l'appareil.• Afin d’éviter tout risque d’étouffement, maintenez le sac plastique ou le film fin des matériaux d’emballage à l’écart des jeunes enfants.• L’appareil doit être stocké dans une pièce sans sources d’inflammation en fonction-nement continu (par exemple : flammes nues, un appareil fonctionnant au gaz ou un radiateur électrique en marche).• Ne pas percer ou brûler.• Garder à l’esprit que les réfrigérants ne doivent pas contenir d’odeur.• Gardez les ouvertures de ventilation nécessaires dégagées de tout obstacle.• Si le câble d'alimentation ou le câble de raccordement est endommagé, il doit être remplacé par le fabricant, son personnel d’entretien ou des personnes aux qualifica-tions semblables afin d'éviter tout risque pour la sécurité. ATTENTION
• Lisez attentivement toutes les informations de sécurité écrites dans ce manuel avant d'installer ou d'utiliser le climatiseur.• Installez le produit en suivant les codes et règlements locaux en vigueur sur le lieu d'installation et les instructions fournies par le fabricant.• Ce produit fait partie d’un ensemble formant un climatiseur. Le produit ne doit pas être installé isolément ou avec un dispositif non autorisé par le fabricant.• Utilisez toujours une ligne d’alimentation séparée, protégée par un disjoncteur fonc-tionnant sur tous les fils, en respectant une distance de 3 mm entre les contacts pour ce produit.• Pour protéger les personnes, mettez à la terre (masse) le produit correctement et utili-sez le câble d'alimentation combinée à un disjoncteur de fuite mis à la terre (ELCB).• Ce produit n’est pas antidéflagrant et en conséquence ne doit donc pas être installé dans une atmosphère explosive.• Pour éviter de recevoir une décharge électrique, ne touchez jamais les composants électriques peu après que l'alimentation a été débranchée. Après avoir débranché le courant, patientez 5 minutes ou plus avant de toucher des composants électriques.• Ce produit ne contient aucune pièce dont l’entretien est à charge de l’utilisateur. Consultez toujours des techniciens de service expérimentés pour une réparation.• Lors du déplacement ou du transfert du climatiseur, consultez les techniciens de service expérimentés pour le débranchement et la réinstallation du produit.• Ne touchez pas les ailerons en aluminium de l’échangeur thermique intégré à l’unité intérieure ou extérieure pour éviter de vous blesser lors de l’installation ou de la maintenance de l’unité.• Ne placez aucun autre produit électrique ou domestique en dessous du produit. Une fuite goutte à goutte de condensation pourrait les rendre humides et peuvent causer des dommages ou un fonctionnement défectueux de vos appareils. Contenus 1. PRÉCAUTIONS DE SÉCURITÉ........................................................ 11.1. Précautions pour l'utilisation du réfrigérant R32 ......................... 22. CARACTÉRISTIQUES DE L’APPAREIL ........................................... 42.1. Outils pour l’installation ............................................................... 4 2.2. Accessoires ................................................................................ 4 2.3. Exigence relative aux tuyaux ...................................................... 4 2.4. Spécifi cations électriques ........................................................... 4 2.5. Pièces en option ......................................................................... 43. TRAVAUX D’INSTALLATION ............................................................. 53.1. Choix du lieu d’installation .......................................................... 53.2. Retrait et installation des panneaux latéraux gauche et droit ..................53.3. Installation de la tuyauterie ......................................................... 63.4. Câblage électrique ...................................................................... 83.5. Installation de la télécommande ................................................. 94. TRAVAUX D’INSTALLATION FACULTATIFS ..................................... 94.1. Avant d’installer la télécommande en option .............................. 9 4.2. Modifi cation du fi l d’entrée/de sortie externe ............................. 9 4.3. Retrait du panneau latéral gauche et du cache de commande ................ 94.4. Raccordement du câble au connecteur de la carte de commande ................. 94.5. Installation du panneau latéral gauche et du cache de commande ................ 105. RÉGLAGE DE FONCTION...............................................................115.1. Détails des fonctions .................................................................116. TEST DE FONCTIONNEMENT ....................................................... 12

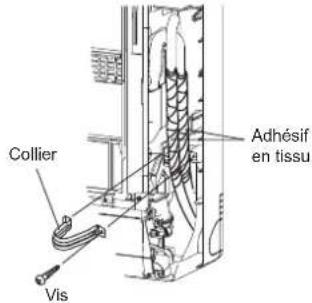

7. FINITION ......................................................................................... 13

• N'utilisez pas de substances inflammables (tels que des pesticides ou des laques pour les cheveux). Cela risque de provoquer une décharge électrique, un incendie ou une détection erronée par le capteur de réfrigérant.

• Cet appareil est équipé d’un capteur de fuite de réfrigérant. N'installez pas l’appareil dans un endroit rempli de fumée, de gaz ou de produits chimiques.

• Après que l’installation est terminée, expliquez au client que le disjoncteur doit tou- jours être activé afin de garantir le fonctionnement du capteur de fuite de réfrigérant.

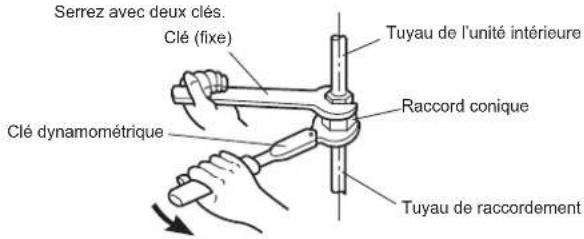

Lors du branchement des tuyaux, faites attention de ne pas laisser le réfrigérant s’échapper. Si le réfrigérant est pulvérisé directement sur le capteur, celui-ci peut tomber en panne.

• Veillez à ne pas rayer le climatiseur lorsque vous le manipulez. 1.1. Précautions pour l'utilisation du réfrigérant R32 Les procédures des travaux d'installation de base sont identiques aux modèles à réfrigé- rant conventionnel (R410A, R22). Toutefois, portez une attention particulière aux points suivants : La pression de fonctionnement étant 1,6 fois supérieure à celle des modèles à réfrigérant R22, certaines des tuyauteries et certains outils d’installation et d’entretien sont spécifiques. (Consultez «2.1. Outils pour l’installation».) En particulier, lorsque vous remplacez un modèle à réfrigérant R22 par un nouveau modèle à réfrigérant R32, remplacez toujours la tuyauterie classique et les écrous d’évasement avec la tuyauterie et les écrous d’évasement R32 et R410A sur le côté de l'unité extérieure. Pour le R32 et le R410A, le même écrou d’évasement peut être utilisé sur le côté et le tuyau de l’unité extérieure. Les modèles qui utilisent le réfrigérant R32 et R410A ont différents diamètres de filetage des ports de charge, pour éviter les charges erronées avec du réfrigérant R22 et pour la sécurité. En conséquence, vérifier préalablement. [Le diamètre de filetage du port de charge pour R32 et R410A est de 1/2-20 UNF.] Soyez plus prudent qu’avec le R22 afin que les matières étrangères (huile, eau, etc.) n’entrent pas dans le tuyau. Lorsque vous stockerez la tuyauterie, scellez bien l’ouver- ture en serrantt, scotchant etc. (La manipulation du R32 est similaire à celle du R410A.) Lorsque vous chargez le réfrigérant, tenez compte du léger changement de compo- sition des phases gazeuse et liquide. Chargez toujours à partir de la phase liquide au cours de laquelle la composition du réfrigérant est stable. ATTENTION 1-Installation (Espace)

• L'installation de la canalisation doit être réduite au minimum.

• La canalisation doit être protégée des dommages physiques.

• L’appareil ne doit pas être installé dans un espace non ventilé, si cet espace fait moins de X m

Quantité de charge de réfrigérant M (kg) Surface minimale de la pièce X (m

• La conformité aux réglementations nationales sur les gaz doivent être respectées.

• Les connexions mécaniques doivent être accessibles pour la maintenance.

• Dans les cas requérant une ventilation artificielle, les orifices de ventilation doivent rester dégagés de tout obstacle.

• Lors de la mise au rebut du produit, basez-vous sur les règlements nationaux, avec un traitement correct. 2-Entretien 2-1 Technicien de service

• Toute personne travaillant sur ou dans un circuit réfrigérant doit être titulaire d'un certificat valide actuel délivré par une autorité d'évaluation accréditée par l'industrie, l'autorisant à manipuler des réfrigérants sans risque selon les spécifications d'éva- luation reconnues par l'industrie.

• L'entretien doit être uniquement effectué selon les recommandations du fabriquant de l'équipement. La maintenance et le réparations nécessitant l'assistance d'autres techniciens qualifiés doivent être effectuées sous la supervision de la personne compétente dans l'utilisation de réfrigérants inflammables.

• L'entretien doit être effectué uniquement selon les recommandations du fabriquant. 2-2 Travaux

Avant le début des travaux sur des systèmes contenant des réfrigérants inflammables, les contrôles de sécurité sont nécessaires pour s'assurer que le risque d'inflammation est réduit au minimum. Pour les réparations sur le circuit de refroidissement, il est nécessaire de se conformer aux précautions dans 2-2 à 2-8 avant de commencer les travaux sur le système.

Les travaux seront effectués selon une procédure contrôlée afin de minimiser le risque de présence d'un gaz ou d'une vapeur inflammable pendant le déroulement des travaux.

• Tout le personnel de maintenance et autres travaillant dans la zone proche doivent être informés sur la nature des travaux effectués.

• Les travaux dans des espaces confinés doivent être évités.

• La zone autour de l'espace de travail sera séparée.

• Assurez-vous que les conditions dans la zone ont été sécurisées par un contrôle du matériel inflammable. ATTENTION 2-3 Vérification de la présence de réfrigérant

• La zone doit être inspectée avec un détecteur de réfrigérant approprié avant et pendant le travail, pour s'assurer que le technicien reste conscient des atmosphères potentiellement inflammables.

• Assurez-vous que le détecteur de fuite employé peut être utilisé avec des réfri- gérants inflammables, c.-à-d. sans étincelles, adéquatement scellé ou à sécurité intrinsèque. 2-4 Présence d'un extincteur

• Si des travaux à chaud doivent être effectués sur le matériel de refroidissement ou toutes autres pièces associées, un extincteur approprié doit être disponible.

• Placez un extincteur à poudre sèche ou à CO

à côté de la zone de charge. 2-5 Pas de sources d'inflammation

• Les personnes effectuant des travaux en lien avec un système de refroidissement nécessitant d'exposer une canalisation qui contient ou a contenu du réfrigérant inflammable ne doivent utiliser aucune source d'inflammation pouvant provoquer un incendie ou une explosion.

• Toutes les sources d'inflammations possibles, y compris le fait de fumer, doivent être suffisamment éloignées du site d'installation, de réparation, de retrait et de mise au rebut, pendant la durée où du réfrigérant inflammable risque d'être dégagé dans l'espace environnant.

• Avant le début des travaux, la zone autour de l'équipement doit être contrôlée pour s'assurer qu'il n'y a aucune substance inflammable ou risque d'inflammation. Des panneaux « Interdiction de fumer » doivent être installés.

• Assurez-vous que la zone est ouverte ou correctement ventilée avant d'ouvrir le système ou d'effectuer des travaux à chaud.

• Un degré de ventilation doit être maintenue tout au long des travaux.

• La ventilation doit disperser sans risque tout dégagement de réfrigérant et si possible l'expulser dans l'atmosphère. 2-7 Contrôles du matériel de refroidissement

• Les composants électriques de rechange doivent être fonctionnels et avec les bonnes spécifications.

• Les directives d'entretien et de maintenance du fabricant doivent toujours être respectées.

• En cas de doute, consultez le service technique du fabricant pour solliciter de l'aide.

• Les contrôles suivants doivent être appliqués aux installations utilisant des réfrigé- rants inflammables. - La taille de charge est conforme à la taille de la pièce dans laquelle les pièces contenant le réfrigérant sont installées. - Les machines et les sorties de ventilation fonctionnent comme il faut et ne sont pas obstruées. - Si un circuit de refroidissement indirect est utilisé, le circuit secondaire doit être examiné pour vérifier si du réfrigérant y est présent. - Les inscriptions sur l'équipement sont toujours claires et lisibles. Les inscriptions et signes illisibles doivent être corrigés. - Le tuyau de refroidissement ou les composants sont installés dans une position ne risquant pas de les exposer à une quelconque substance pouvant corroder les composants contenant le réfrigérant, sauf si les composants sont faits de matériaux résistants naturellement à la corrosion ou correctement protégés contre la corrosion. 2-8 Contrôles des appareils électriques

• Les réparations et la maintenance des composants électriques doivent inclure des contrôles de sécurité initiaux et des procédures d'inspection des composants.

• Si un défaut pouvant compromettre la sécurité est détecté, le circuit ne doit pas être raccordé à l'alimentation avant que le problème ne soit réglé.

• Si le défaut ne peut pas être corrigé immédiatement mais qu'il est nécessaire de poursuivre l'opération, une solution provisoire appropriée doit être mise en place.

• Le propriétaire de l'équipement et toutes les parties doivent en être informés.

• Les contrôles de sécurité initiaux doivent inclure. - Des condensateurs déchargés : cela doit être effectué en toute sécurité pour éviter la possibilité d'étincelles. - Aucuns câblages et composants électriques sous tension ne doivent être exposés pendant le chargement, la récupération ou la vidange du système. - La mise à la terre doit être continue. 3-Réparations des composants scellés

• Pour la réparation des composants scellés, toutes les alimentations électriques doivent être déconnectées de l'équipement étant réparé avant de retirer les cou- vercles scellées, etc.

• S'il est impératif que l'équipement soit sous tension pendant l'entretien, une forme de détection de fuite fonctionnant en permanence doit être située au point le plus critique pour avertir d'une situation potentiellement dangereuse.

• Une attention particulière doit être prêtée aux points suivants pour s'assurer que lors des travaux sur les composants électriques, le revêtement n'est pas altéré d'une manière pouvant affecter le niveau de protection.

• Cela doit inclure les dommages aux câbles, le nombre excessif de connexions, les bornes non réglées sur les spécifications d'origine, les dommages aux joints, le montage incorrect des presse-étoupes, etc.

• Assurez-vous que l'appareil est monté solidement.

• Assurez-vous que les joints ou les matériaux d’étanchéité ne sont pas dégradés au point de ne plus empêcher l'entrée des atmosphères inflammables.

• Les pièces de rechange doivent être conformes aux spécifications du fabricant. REMARQUE : L'utilisation de mastic silicone peut diminuer l'efficacité de certains types d'équipement de détection de fuite. Les composants à sécurité intrinsèque ne doivent pas être isolés avant d'être utilisés pour les travaux. 9378533080-04_IM.indb 29378533080-04_IM.indb 2 2022/2/14 15:13:172022/2/14 15:13:17Fr-3 ATTENTION 4-Réparations des composants à sécurité intrinsèque

• N'appliquez aucune charge permanente inductive ou de capacitive au circuit sans vous assurer du non-dépassement de la tension et du courant autorisés pour l'équi- pement utilisé.

• Les composants à sécurité intrinsèque sont les seuls à pouvoir être utilisés sous tension en présence d'une atmosphère inflammable.

• L'appareil de test doit être correctement calibré.

• Remplacez les composants uniquement par des pièces spécifiées par le fabricant.

• Les autres pièces peuvent provoquer l'inflammation du réfrigérant dans l'atmosphère venant d'une fuite. 5-Câblage

• Vérifiez que le câblage ne sera pas sujet à l'usure, à la corrosion, à une pression excessive, aux vibrations, à des bords tranchants ou à tout autre effet néfaste de l'environnement.

• Le contrôle doit également prendre en compte les effets du vieillissement ou des vibrations continues de sources comme les compresseurs ou les ventilateurs. 6-Détection des réfrigérants inflammables

• Aucune source potentielle d'inflammation ne doit être utilisée dans la recherche ou la détection de fuites de réfrigérant.

• Une lampe haloïde (ou tout autre détecteur utilisant une flamme nue) ne doit pas être utilisée. 7-Méthodes de détection de fuite

• Des détecteurs de fuite électroniques doivent être utilisés pour détecter les réfrigé- rants inflammables, mais la sensibilité peut ne pas convenir ou nécessiter un recali- brage. (L'équipement de détection doit être calibré dans une zone sans réfrigérant.)

• Assurez-vous que le détecteur n'est pas une source potentielle d'inflammation et qu'il convient pour le réfrigérant utilisé.

• L'équipement de détection de fuite doit être réglé à un pourcentage de la LII du réfrigérant et calibré pour le réfrigérant utilisé et le pourcentage de gaz approprié (maximum 25 %) être confirmé.

• Les fluides de détection de fuite peuvent être utilisés avec la plupart des réfrigérants mais l'utilisation de détergents contenant du chlore doit être évitée car le chlore peut réagir avec le réfrigérant et corroder la canalisation en cuivre.

• Si vous suspectez une fuite, toutes les flammes nues doivent être enlevées/éteintes.

• En cas de fuite de réfrigérant nécessitant une soudure, tout le réfrigérant doit être récupéré du système, ou isolé (à l'aide des vanne d’isolement) dans une partie du système éloignée de la fuite. De l'azote libre d'oxygène (OFN) doit alors purger le système à la fois avant et pendant le processus de soudure. 8-Retrait et évacuation

• Lors de l'ouverture du circuit réfrigérant pour réparations - ou pour tout autre raison - les procédures conventionnelles doivent être utilisées. Il est cependant important de suivre les meilleures pratiques car l'inflammabilité est à prendre en considération. Respectez la procédure suivante :

• Retirer le réfrigérant

• Purger le circuit avec du gaz inerte

• Purger de nouveau avec du gaz inerte

• Ouvrir le circuit en le coupant ou en le soudant

• La charge de réfrigérant doit être récupérée dans les bons cylindres de récupération.

• Le système doit être « rincé » avec de l'OFN pour sécuriser l'unité.

• Ce processus peut devoir être répété plusieurs fois.

• De l'air comprimé ou de l'oxygène ne doivent pas être utilisés pour cette tâche.

• Le rinçage doit être réalisé en rompant le vide dans le système avec de l'OFN et en continuant à le remplir jusqu'à ce que la pression de travail soit atteinte, puis en le libérant dans l'atmosphère, et en refaisant le vide.

• Ce processus peut être répété plusieurs fois jusqu'à ce qu'il ne reste plus de réfrigé- rant dans le système.

• Lorsque la charge d'OFN est utilisée, vous devez aérer le système à la pression atmosphérique pour que cela fonctionne.

• Cette opération est vitale lorsque vous allez souder la tuyauterie.

• Assurez que la sortie de la pompe à vide n'est pas proche des sources d'inflamma- tion et qu'il y a une aération. 9-Procédures de charge

• En plus des procédures de charge conventionnelles, vous devez suivre les spécifi- cations suivantes : - Assurez-vous qu'il n'y ait pas de contamination de différents réfrigérants lors du chargement. Les tuyaux ou conduites doivent être les plus courts possibles pour minimiser la quantité de réfrigérant qu'ils vont contenir. - Les cylindres doivent toujours rester debout. - Assurez-vous que le système de réfrigération est connecté à terre avant de charger le réfrigérant. - Faites une marque sur le système lorsque la charge sera terminée (s'il n'y en a pas). - Vous devez prendre toutes les mesures de sécurité pour ne pas surcharger le système de réfrigération.

• Avant la recharge du système, vous devez vérifier la pression avec l'OFN.

• Le système doit être vérifié pour savoir s'il y a des fuites une fois la charge terminée, mais avant la mise en service.

• Vous devez réaliser une vérification des fuites avant de quitter le site. ATTENTION 10-Mise hors service

• Avant de réaliser cette procédure, il est essentiel que le technicien soit familiarisé avec l'équipement et toutes ses caractéristiques.

• Nous vous recommandons l'utilisation des bonnes méthodes pour avoir une récupé- ration sécurisée de tous les réfrigérants.

• Avant d'effectuer les taches requises, vous devez prendre des échantillons d'huile et de réfrigérant au cas où une analyse serait nécessaire avant la réutilisation du réfrigérant récupéré.

• Assurez-vous qu'il y ait du courant avant de commencer les préparatifs. a) Familiarisez-vous avec l'appareil et son fonctionnement. b) Isolez le système électrique. c) Avant de commencer la procédure, assurez-vous que :

• L'équipement de manipulation mécanique est disponible, si cela est néces- saire, pour l'utilisation des cylindres de réfrigérant ;

• Tout l'équipement de protection individuelle est disponible et doit être utilisé correctement ;

• Le processus de récupération doit toujours être supervisé par une personne compétente ;

• L'appareil de récupération et les cylindres sont conformes aux normes vigueur. d) Avec une pompe, purgez le système réfrigérant si cela est possible. e) Si le vide n'est pas possible, faites une rampe pour pouvoir extraire le réfrigérant des différentes parties du système. f) Assurez-vous que le cylindre est situé sur l'échelle avant d'effectuer la récupé- ration. g) Allumez la machine de récupération et faites-la fonctionner en suivant les instruc- tions du fabricant. h) Ne remplissez pas excessivement les cylindres. (Le volume de liquide de charge ne doit pas atteindre plus de 80%).

i) Ne dépassez pas la pression de travail maximale du cylindre, même momenta-

nément. j) Lorsque les cylindres sont remplis correctement et que le processus est com- plété, assurez-vous que les cylindres et l'appareil sont rapidement retirés du site et que toutes les valves d'isolement sont fermées. k) Le réfrigérant récupéré ne doit pas être rechargé dans un autre système de réfrigération à moins qu'il n'ait été nettoyé et vérifié. 11-Étiquetage

• L'appareil doit être étiqueté et stipuler qu'il a été mis hors service et vidé de son réfrigérant.

• L'étiquette doit comporter une date et une signature.

• Assurez-vous qu'il y a des étiquettes sur l'équipement où l'on peut lire la spécifica- tion de réfrigérant inflammable. 12-Récupération

• Il est recommandé d'utiliser les bonnes méthodes lorsque vous retirez le réfrigérant que ce soit pour la maintenance ou la mise hors service.

• Au moment de transférer le réfrigérant dans les cylindres, assurez-vous d'utiliser uniquement des cylindres de récupération du réfrigérant appropriés.

• Assurez-vous de disposer de suffisamment de cylindres pour contenir la charge entière du système.

• Tous les cylindres qui seront utilisées sont conçus pour récupérer le réfrigérant et étiquetés pour ce réfrigérant (par ex. cylindres spéciaux pour la récupération du réfrigérant).

• Les cylindres doivent être remplis avec la soupape de surpression et être les vannes d'isolement associées en bon état.

• Les cylindres de récupération vides doivent être évacués et si possible, refroidis avant la récupération.

• L'équipement de récupération doit être en bon état avec un ensemble d'instructions concernant l'appareil disponible et doit convenir pour la récupération de réfrigérants inflammables.

• De plus, une balance calibrée doit être disponible et en état de marche.

• Les tubes doivent être complétés avec des raccords rapides sans fuites en bon état.

• Avant d'utiliser la machine de récupération, vérifiez qu'elle est en bon état, que bien entretenue et que les composants électriques associés sont étanches pour éviter des incendies en cas de libération de réfrigérant. Veuillez contacter le fabricant en cas de doutes.

• Le réfrigérant récupéré doit être renvoyé au fournisseur de réfrigérant, dans le bon cylindre de récupération et avec la note de transfert de déchets qui correspond.

• Ne mélangez pas les réfrigérants dans les unités de récupération et surtout pas dans les cylindres.

• S'il faut retirer les compresseurs ou leurs huiles, assurez-vous qu'ils ont été évacués à un niveau acceptable pour être certain que du réfrigérant inflammable ne reste pas dans le lubrifiant.

• Le processus d'évacuation doit être réalisé avant de renvoyer le compresseur aux fournisseurs.

• Seul un chauffage électrique au corps du compresseur doit être utilisé pour accélérer ce processus.

• Le drainage de l'huile hors du système doit être effectué en toute sécurité. Explication des symboles présents sur l'unité intérieure ou l'unité extérieure. AVERTIS- SEMENT Ce symbole indique que cet appareil utilise un réfrigérant inflammable. Il existe un risque d'incendie si du réfrigérant fuit et se retrouve exposé à une source d'inflammation externe. ATTENTION Ce symbole indique que le manuel d'utilisation doit être lu attentivement. ATTENTION Ce symbole indique que le technicien de service doit manipuler cet équipement conformément au manuel d'installation. ATTENTION Ce symbole indique que des informations sont disponibles comme le manuel d'utilisation ou le manuel d’installation. 9378533080-04_IM.indb 39378533080-04_IM.indb 3 2022/2/14 15:13:172022/2/14 15:13:17Fr-4

2. CARACTÉRISTIQUES DE L’APPAREIL

2.1. Outils pour l’installation Nom de l’outil Modifications Manomètre La pression est élevée et il est impossible de la mesurer à l'aide d'un manomètre conventionnel (R22). Pour empêcher le mélange accidentel d’autres réfrigérants, le diamètre de chaque orifice a été modifié. Il est recommandé d'utiliser le manomètre doté de joints de 0,1 à 5,3 MPa (-1 à 53 bars) pour haute pression. -0,1 à 3,8 MPa (-1 à 38 bars) pour basse pression. Flexible de charge Pour augmenter la résistance à la pression, le matériau du tuyau et la taille de la base ont été modifiés. (R32/R410A) Pompe à vide Il est possible d’utiliser une pompe à vide conventionnelle moyennant l’installation d’un adaptateur. Détecteur de fuite de gaz Détecteur de fuite de gaz spécial pour réfrigérant HFC R410A ou R32.

Tuyaux de cuivre Il est nécessaire d’utiliser des tuyaux de cuivre sans raccord et il souhaitable que la quantité d’huile résiduelle soit inférieure à 40 mg/10 m. N’utilisez pas de tuyaux de cuivre dont une partie est écrasée, déformée ou décolorée (en particulier sur la face interne). Cela pourrait provoquer l’obstruction de la valve de détente ou du tube capillaire par des substances contaminantes. Un climatiseur utilisant du R32 (R410A) subit une pression plus importante qu'avec du R22, il est donc nécessaire de choisir les matériels appropriés. AVERTISSEMENT

• Ne pas utiliser la tuyauterie et les écrous évasés existants (pour R22). Si les matériels existants sont utilisés, la pression à l'intérieur du cycle réfrigérant augmentera et causera une panne, des blessures, etc. (Utilisez les matériels spé- ciaux pour R32/R410A.)

• Utilisez uniquement (remplir ou remplacer) le réfrigérant spécifié (R32). L'utilisation de réfrigérant non spécifié peut entraîner un fonctionnement défectueux du produit, un éclatement ou une blessure.

• Ne mélangez aucun gaz ou impureté sauf le réfrigérant spécifié (R32). Le flux d'air entrant ou l'application de matériau non spécifié rend la pression interne du cycle de réfrigérant trop élevée et peut provoquer un fonctionnement défectueux du produit, un éclatement de la tuyauterie ou une blessure.

Pour l’installation, veillez à utiliser les pièces fournies par le fabricant ou autres pièces recommandées. L’utilisation de pièces non recommandées peut être la cause d’acci- dents graves, tels que chute de l’appareil, fuites d’eau, choc électrique ou incendie.

• Ne pas mettre sous tension tant que tout le travail n’est pas complètement terminé. ATTENTION Ce manuel explique comment installer l'unité intérieure uniquement. Pour installer l’unité extérieure ou le boitier de dérivation, (le cas échéant), se reporter au manuel d’installation inclus avec chaque produit. 1]1 2.2. Accessoires Les accessoires d’installation suivants sont fournis. Utilisez-les en respectant les indications. Nom et forme Qté Nom et forme Qté Manuel d'utilisation

Manuel d'utilisation (CD-ROM)

Manuel d’installation (le présent manuel)

Support de télécommande

Filtre désodorisant à ions (bleu clair)

Filtre pomme - catéchine (blanc)

Les éléments suivants sont nécessaires à l’installation de ce climatiseur. (Ils ne sont pas fournis avec le climatiseur et doivent être achetés séparément.) Matériel supplémentaire Tuyau de raccordement Capuchon de mur Câble de raccordement (4 fils électriques) Collerette de support Tuyau mural Tuyau de vidange Ruban décoratif Vis autotaraudeuses Ruban vinyle Mastic Joint Ruban (blindé) pour réfrigération Crampons ou serre-câbles isolés pour le fil de connexion (consultez vos câbles électriques) Crampons ou serre-câbles pour fixer le cir- cuit de réfrigérant Lubrifiant de réfrigération 1]1 2.3. Exigence relative aux tuyaux ATTENTION Reportez-vous au manuel d’installation de l’appareil extérieur pour obtenir une description de la longueur du tuyau de raccordement et de la différence de hauteur admissibles. Taille de tuyau à gaz (épaisseur) [mm] Taille de tuyau de liquide (épaisseur) [mm]

• Utilisez un tuyau muni d’une isolation thermique résistant à l’eau. ATTENTION

• Installez une isolation thermique autour du tuyau de gaz et du tuyau de liquide. Sans travaux d'isolation thermique ou avec un mauvais travail d'isolation, des fuites d'eau risquent de se produire.

• Dans un modèle à cycle réversible, utiliser une isolation thermique avec une résistance à la chaleur supérieure à 120 °C.

• Si l'humidité prévue de l'emplacement d'installation des tuyaux de réfrigérant est supérieure à 70 %, enveloppez l'isolant thermique autour des tuyaux de réfrigérant. Si l’humidité prévue se situe entre 70 et 80 %, utiliser un isolant thermique d’une épaisseur de 15 mm ou plus. Si l’humidité prévue dépasse 80 %, utiliser un isolant thermique d’une épaisseur de 20 mm ou plus.

• L’utilisation d’un isolant thermique plus fin que spécifié ci-dessus, risque de causer de la condensation sur la surface de l’isolant.

Utiliser un isolant thermique avec une conductivité thermique de 0,045 W/(m•K) ou moins, à 20 °C. 1]1 2.4. Spécifications électriques L'unité intérieure est alimentée à partir de l'unité extérieure. Ne branchez pas l'unité intérieure à partir d'une source d'alimentation séparée. AVERTISSEMENT La norme de câblage électrique et d'équipements diffère dans chaque pays ou région. Avant de débuter un travail électrique, confirmez les réglementations, codes ou nomes connexes. Câble Taille du conducteur [

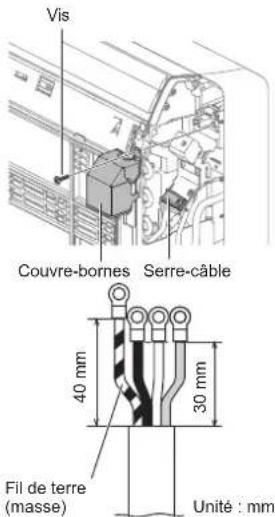

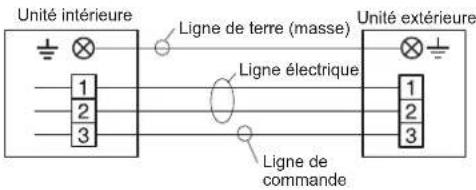

Type Remarques Câble de raccor- dement 1,5 Type 60245 IEC 57 3 câbles + terre (masse), 1 Ø 230 V Longueur de câble : La tension limite chute à moins de 2 %. Augmente la jauge du câble si la chute de tension est de 2 % ou plus. Câble Taille du conducteur [

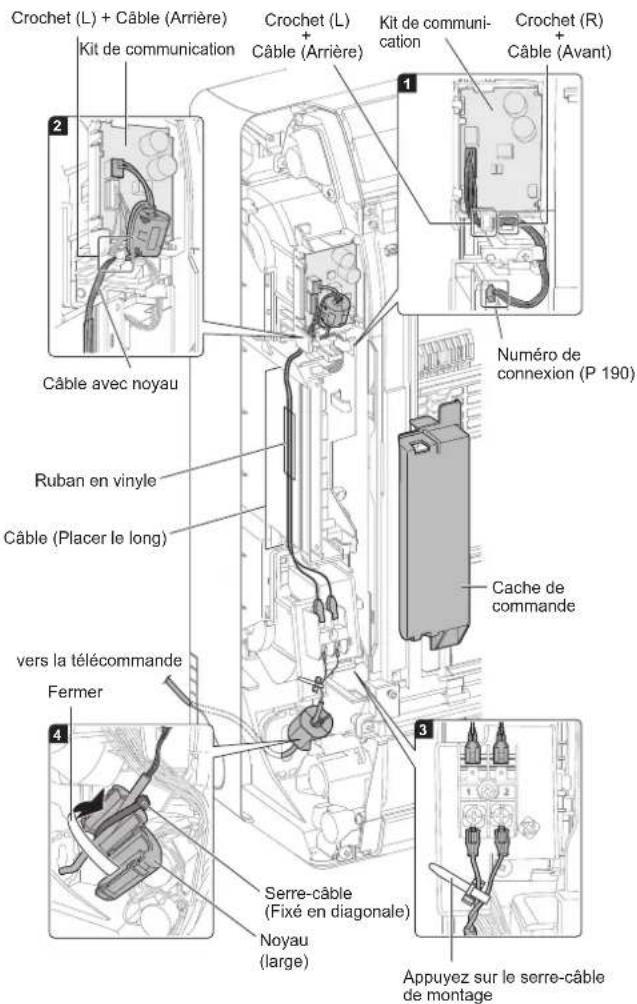

Type Remarques Câble de télé- commande (type à 2 fils) 0,33 à 1,25 2 âmes non polaires, paire torsadée Utilisez un câble gainé (acheté localement) conformément à la norme de câble locale. 1]1 2.5. Pièces en option Consultez le manuel d’installation pour installer les pièces en option. Nom des pièces N° de modèle Application Télécommande filaire (*1) UTY-RNR

Pour faire fonctionner le climatiseur (type à 2 fils) UTY-RCRYZ1 UTY-RLR

Kit de communication UTY-TWRXZ3 Pour l’installation de la télécom- mande filaire en option. Kit de raccordement externe UTY-XWZXZ5 Pour l’orifice d’entrée/de sortie de commande Adaptateur WLAN UTY-TFSXZ1 Pour commande LAN sans fil Kit à moitié intégré UTR-STA Pour combler l'écart entre le trou sur le mur et l'unité intérieure Convertisseur Modbus UTY-VMSX Un seul convertisseur de communi- cation peut être connecté. Convertisseur KNX UTY-VKSX

• Les pièces en option sont sujettes à modification sans préavis. *1 : Le kit de communication en option (UTY-TWRXZ3) est nécessaire pour l’installation. 9378533080-04_IM.indb 49378533080-04_IM.indb 4 2022/2/14 15:13:172022/2/14 15:13:17Fr-5

3. TRAVAUX D’INSTALLATION

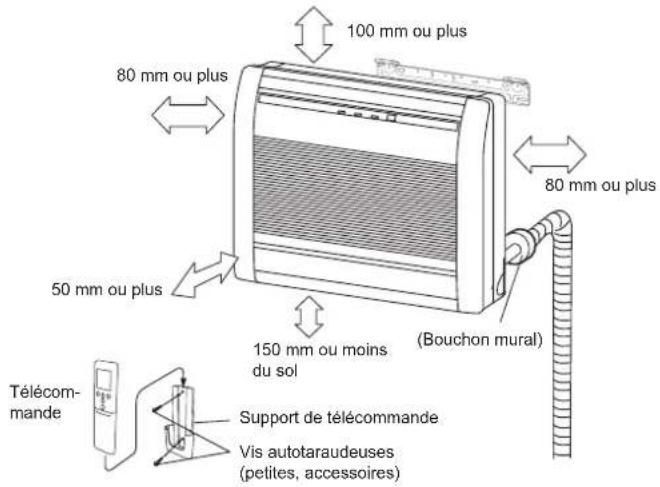

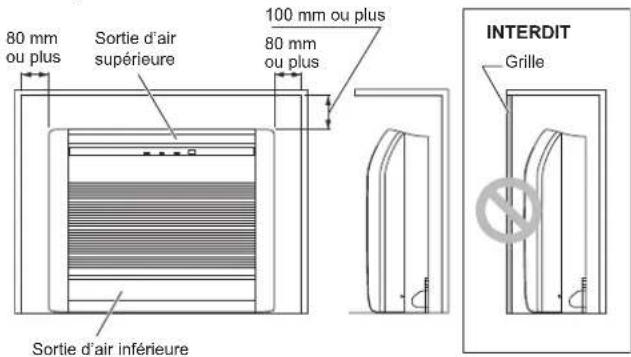

1]1 3.1. Choix du lieu d’installation Choisissez la position de montage en concertation avec le client, en tenant compte des indications qui suivent : (1) Installer l'unité intérieure à niveau sur un mur solide non sujet à des vibrations. (2) Les orifices d’entrée et de sortie ne doivent pas être obstrués ; l’air doit pouvoir circuler dans toute la salle. (3) Installer l'unité sur un circuit de branchement électrique dédié. (4) N'installez pas l'unité dans un endroit où elle est exposée à la lumière directe du soleil. (5) Installez l’unité à un endroit où il est aisé de la raccorder à l’unité extérieure. (6) Installez l’unité à un endroit où il peut être aisé d'installer le tuyau de vidange. (7) Tenez compte de l'entretien, etc., et laissez les espaces indiqués dans «3.1.1. Dimensions de l’installation». Installez également l’unité de manière à faciliter la dépose du filtre. Le choix de l’emplacement d’installation initial est important, car il est difficile de déplacer l’appareil une fois installé. AVERTISSEMENT

• Installer l'unité intérieure sur un emplacement capable de supporter le poids de l'appareil. Fixer solidement l'unité afin qu'elle ne se renverse pas ni ne tombe.

• Comme ce produit est équipé d'un capteur de fuite de réfrigérant, l’installation encas- trée (avec grille) est interdite.

• Installer une grille peut empêcher d’agiter suffisamment le réfrigérant quand une fuite de réfrigérant se produit. ATTENTION

• N’installez pas l’unité dans les zones suivantes : - Zone à l’atmosphère très salée, comme le bord de mer. Cela détériorerait les pièces métalliques, provoquant une chute des pièces ou des fuites d’eau. - Zone abritant de l’huile minérale ou soumise à d’importantes projections d’huile ou de vapeur, comme une cuisine. Cela détériorerait les pièces en plastique, provoquant une défaillance des pièces ou des fuites d’eau. - Zone à proximité de sources de chaleur. - Zone générant des substances ayant un effet négatif sur l’équipement, telles que du gaz sulfurique, du chlore, de l’acide ou de l’alcali. Cela provoquerait la corrosion des tuyaux en cuivre et des soudures brasées, et potentiellement une fuite de réfrigérant. - Zone susceptible de causer des fuites de gaz combustible, contenant des fibres de carbone ou de la poussière inflammable en suspension ou des produits inflam- mables volatils tels que du diluant pour peinture ou de l’essence. - La fuite et l’accumulation de gaz autour de l’unité peuvent provoquer un incendie. - Zone où des animaux risquent d’uriner sur l’unité ou dans laquelle il peut y avoir production d’ammoniaque.

• N’utilisez pas l’unité à des fins spéciales, par exemple pour stocker de la nourriture, élever des animaux, faire pousser des plantes ou mettre à l’abri des appareils de précision ou des objets d’art. Cela pourrait provoquer la dégradation des objets protégés ou entreposés.

• Installez l’unité à un endroit où la vidange ne pose aucun problème.

• Installez l’unité intérieure, l’unité extérieure, le câble d’alimentation, le câble de connexion et le câble de la télécommande à au moins 1 m d’un téléviseur ou d’un récepteur radio. Le but est d’éviter tout risque d’interférence dans la réception du téléviseur ou de parasites radio. (Même si ces câbles sont installés à plus d’un mètre, la présence de parasites n’est pas exclue dans certaines conditions de signal.)

• Si des enfants de moins de 10 ans risquent d’approcher de l’unité, prenez des mesures de prévention pour les empêcher de la toucher.

• Lors de l’installation de tuyaux de moins de 3 m, le bruit de l’unité extérieure sera transféré vers l’unité intérieure, produisant un grand bruit de fonctionnement ou un bruit anormal.

3.1.1. Dimensions de l’installation

Maintenez la distance entre le support du crochet mural ou l’unité intérieure et les murs alentours comme indiqué dans la figure suivante. Télécom- mande Support de télécommande Vis autotaraudeuses (petites, accessoires) (Bouchon mural) 50 mm ou plus 80 mm ou plus 100 mm ou plus 80 mm ou plus 150 mm ou moins du sol

3.1.2. Incorporation d’une unité intérieure dans un mur

Sortie d’air supérieure 80 mm ou plus 80 mm ou plus Sortie d’air inférieure 100 mm ou plus Grille INTERDIT Lors de l’incorporation de l’unité intérieure dans un mur, limitez le mouvement de l’ailette horizontale pour la sortie d’air supérieure de façon à ce qu’elle ne fonctionne qu’à l’horizontale. Si ce réglage n’est pas effectué, la chaleur s’accumulera au niveau du mur et la pièce ne se refroidira/réchauffera pas correctement. REMARQUE : Expliquez au client la procédure de réglage de l’ailette à l’horizontale uniquement.

3.1.3. Réglage de l’ailette

Effectuez le “RÉGLAGE DE FONCTION” conformément aux conditions d’installation à l’aide de la télécommande. Veuillez consulter la section «5. RÉGLAGE DE FONCTION». 1]11]1

Retrait et installation des panneaux latéraux gauche et droit

Retrait de la grille d’admission (1) Ouvrez la grille d’admission. (2) Ôtez la corde. (3) Abaissez la grille d’admission jusqu’à ce que l’axe situé en bas de la grille d’admission soit sorti.

Installation de la grille d’admission (1) L’axe de fixation de la grille d’admission est installé sur le panneau. (2) Soulevez la grille d’admission.

Retrait des panneaux latéraux gauche et droit (1) Retirez la grille d’admission (Voir la procédure de retrait de la grille d’admission.) (2) Retirez 4 vis. (3) La molette est placée dans la partie inférieure comme indiqué sur la figure. Poussez-la vers l’avant en utilisant le repère [►] afin de retirer les crochets inférieurs (2 positions) de la base. (4) Pour retirer le panneau latéral, poussez-le en soulevant la surface supérieure.

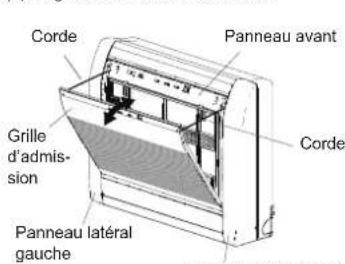

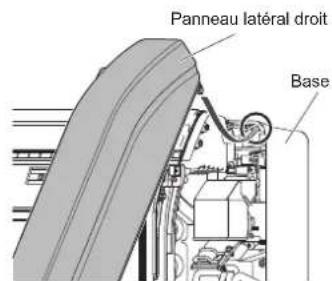

Installation des panneaux latéraux gauche et droit (1) Faites d’abord correspondre la partie supérieure du panneau latéral et insérez les crochets supérieurs et inférieurs. (2) 4 vis sont fixées. (3) La grille d’admission est montée. Corde Panneau latéral droit Corde Grille d’admis- sion Panneau avant Axe de montage Panneau avant Grille d’admission Panneau latéral gauche Vis Marque [►] Panneau latéral droit Base Base Panneau latéral droit ATTENTION Fixez solidement les panneaux latéraux gauche et droit ainsi que la grille d’admission. Si leur installation n’est pas correcte, les panneaux latéraux gauche et droit ou la grille d’admission risquent de tomber et de provoquer des blessures. 9378533080-04_IM.indb 59378533080-04_IM.indb 5 2022/2/14 15:13:172022/2/14 15:13:17Fr-6 3.3. Installation de la tuyauterie

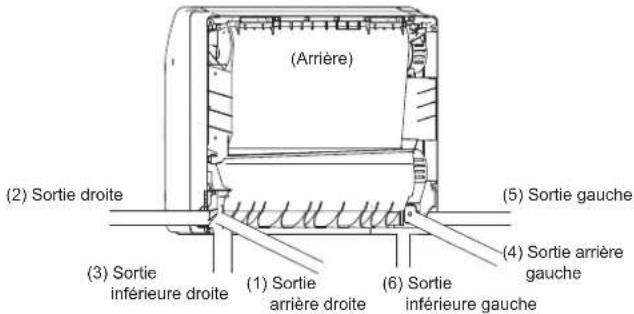

3.3.1. Direction de tuyauterie d'unité intérieure

La tuyauterie peut être raccordée dans les 6 sens numérotés (1), (2), (3), (4), (5) et (6) dans la figure. Lorsque vous raccordez la tuyauterie dans le sens (2) ou (5), découpez une rainure pour les tuyaux sur le côté de la base à l’aide d’une scie à métaux.Lorsque vous raccordez la tuyauterie dans le sens (3) ou (6), découpez une encoche dans la paroi mince au fond de la base.(1) Sortie arrière droite(2) Sortie droite(3) Sortie inférieure droite(4) Sortie arrière gauche(5) Sortie gauche(Arrière)(6) Sortie inférieure gauche

3.3.2. Découpe du trou dans le mur pour raccorder les tuyaux

(1) Découper un orifice d'un diamètre de 65 mm dans le mur à la position indiquée ci-après.(2) Découper le trou de façon à ce que l'extrémité extérieure soit plus basse (de 5 à 10 mm) que l'extrémité intérieure.(3) Toujours aligner le centre de l'orifice du mur. S'il n'est pas aligné, une fuite d'eau peut se produire. (4) Couper le tuyau mural pour correspondre à l'épaisseur du mur, l'enfoncer dans le capu-chon de mur, fixer le capuchon avec du ruban vinyle, et enfoncer le tuyau à travers le mur.(5) Pour la tuyauterie gauche et droite, découpez le trou un peu plus bas de façon à ce que l’eau d’évacuation s’écoule librement.

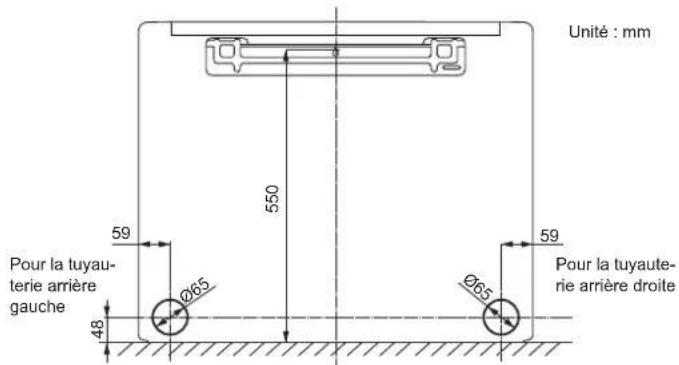

Pour la tuyauterie arrière droite ou arrière gauche (La figure suivante est une vue avant de l’emplacement d’installation de l’unité intérieure.)Unité : mmPour la tuyaute-rie arrière droite

Ø65 Ø65 Pour la tuyau-terie arrière gauche

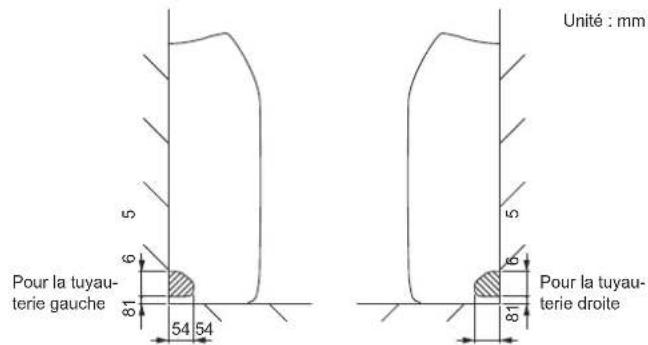

Pour la tuyauterie droite ou gauche 816554 548165Pour la tuyau-terie droitePour la tuyau-terie gaucheUnité : mm

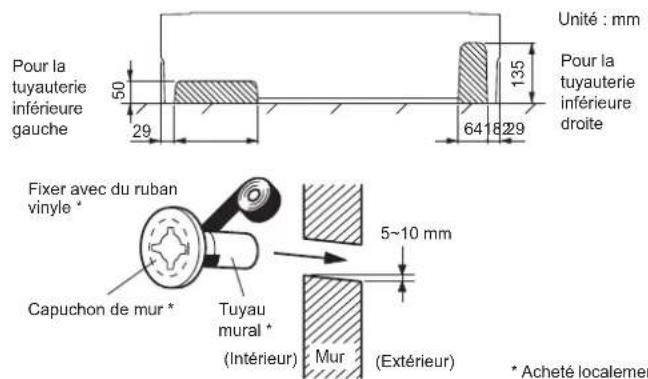

Pour la tuyauterie inférieure droite ou inférieure gauche

Pour la tuyauterie inférieure droiteUnité : mmPour la tuyauterie inférieure gauche

• Acheté localementFixer avec du ruban vinyle *5~10 mmTuyau mural *Capuchon de mur *(Intérieur)(Extérieur) Mur AVERTISSEMENT Toujours utiliser le tuyau mural. Si le tuyau mural n'est pas utilisé, le câble qui est connecté entre l'unité intérieure et l'unité extérieure risque de toucher le métal, et de causer une perte électrique.

3.3.3. Installation de l’unité intérieure

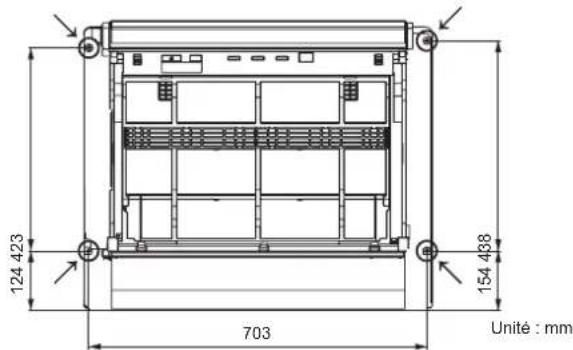

• Fixez l’unité intérieure aux 4 emplacements prévus (→), en haut et au milieu de l’unité.• Une fois l’unité fixée au mur, utilisez le support de crochet mural et placez le dessus de l’unité intérieure sur le support de crochet mural de l’unité intérieure.124 423 154 438Unité : mm AVERTISSEMENT
• Fixez solidement l’unité intérieure à l’aide de 4 vis. Sinon, vous risquez de vous blesser si elle bascule ou tombe.
• Installez l’unité intérieure à un endroit suffisamment robuste. Installez l’unité intérieure de façon à ce que l’unité installée puisse supporter le poids d’un adulte.Sinon, vous risquez de vous blesser accidentellement si elle bascule ou tombe.

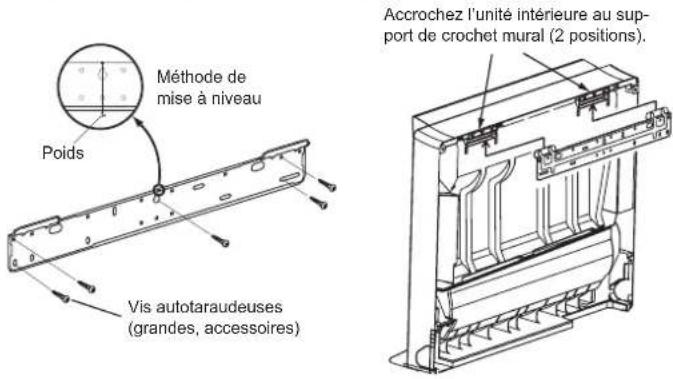

3.3.4. Installation du support de crochet mural

(1) Installez le support de crochet mural de façon à ce qu’il soit correctement positionné horizontalement et verticalement. Si le support de crochet mural est incliné, de l’eau va couler sur le sol.(2) Installez le support de crochet mural de façon à ce qu’il puisse supporter le poids de l’unité.• Fixez le support de crochet mural au mur en plaçant 5 vis minimum dans les trous situés à proximité du bord extérieur du support.• Vérifiez que le support de crochet mural ne vibre pas.PoidsMéthode de mise à niveauAccrochez l’unité intérieure au sup-port de crochet mural (2 positions).Vis autotaraudeuses (grandes, accessoires) ATTENTION Installez le support de crochet mural de niveau, tant à l’horizontale qu’à la verticale.

3.3.5. Formation du flexible et du tuyau de vidange

• Insérer solidement le tuyau de vidange et le bouchon de vidange. La vidange doit s'incliner vers le bas afin d'éviter une fuite d'eau.
• Lors de l'insertion du tuyau de vidange, aucun autre matériau que de l'eau ne doit être appliqué. L'application de matériaux autres que de l'eau détériorera le tuyau, et risque de causer une fuite d'eau.• Après avoir retiré un tuyau de vidange, assurez-vous de fixer le bouchon de vidange.• Lorsque vous fixez la tuyauterie et le tuyau de vidange avec de la bande, disposez le tuyau de vidange de façon à ce qu'il se trouve au fond de la tuyauterie.• Pour une tuyauterie de vidange dans un environnement à basse température, vous devez appliquer une protection anti-gel afin d'empêcher le le gel du tuyau de vidange. Lorsqu'une opération de refroidissement est effectuée dans un environnement à basse température, (lorsque la température extérieure est en dessous de 0 °C), l'eau dans le tuyau de vidange risque de geler. L'eau de vidange gelée bloquera le flux d'eau dans le tuyau, et risque de causer une fuite d'eau au niveau de l'unité intérieure.(1) Faites passer le tuyau de réfrigérant par le trou de la tuyauterie vers l’intérieur.(2) Disposez les tuyaux en fonction du sens de la tuyauterie. 9378533080-04_IM.indb 69378533080-04_IM.indb 6 2022/2/14 15:13:172022/2/14 15:13:17Fr-7

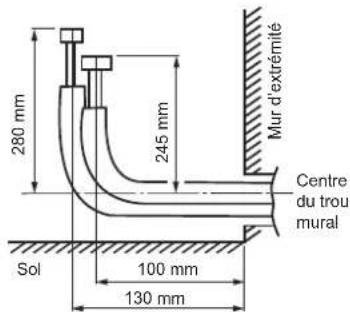

Tuyauterie gauche Centre du trou mural 130 mm Sol 280 mm 245 mm Mur d’extrémité 100 mm Mur d’extrémité 690 mm

Tuyauterie droite 30 mm Mur d’extrémité

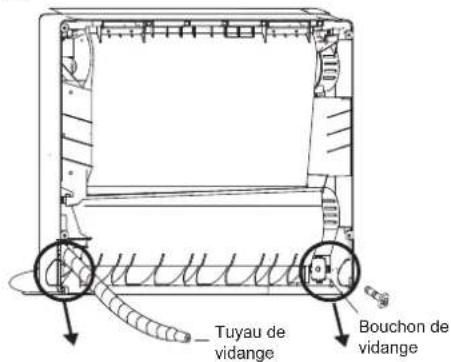

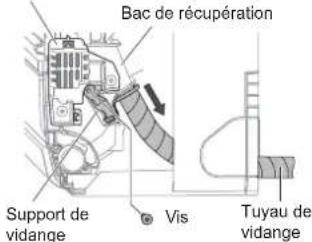

Remplacements gauche et droite du tuyau de vidange Le tuyau de vidange peut être raccordé à l’un ou l’autre côté de l’unité intérieure. L’unité a été livrée avec le tuyau de vidange raccordé à gauche (vue arrière de l’unité) et le bouchon de vidange s’insère à droite. (1) Retirez les deux panneaux latéraux. (2) Retirez la vis ainsi que le support de vidange du bac de récupération. (3) Enlevez le bouchon de vidange. (4) Raccordez le tuyau de vidange à droite, fixez la vis et insérez le bouchon de vidange vers la gauche. Tuyau de vidange Bouchon de vidange Bac de récupération Tuyau de vidange Support de vidange Vis Bac de récupération Bouchon de vidange Capteur de fuite de réfrigérant REMARQUE : Lors de la fixation/du retrait du support de vidange et du tuyau du côté du capteur de fuite de réfrigérant, faites très attention afin de ne pas donner de choc au capteur. Support de vidange Tuyau de vidange Vis Bouchon de vidange Bac de récupération Capteur de fuite de réfrigérant

Méthode d’installation du bouchon de vidange À l’aide d’une clé à six pans (4 mm du côté opposé), insérez le bouchon de vidange jusqu’à ce qu’il entre en contact avec la pointe du robinet de vidange. Pas d’espace Robinet de vidange Bouchon de vidangeClé à six pans ATTENTION Insérer le tuyau de vidange et le bouchon de vidange dans l’orifice de vidange, en veillant à ce qu’il entre en contact avec l’arrière de l’orifice de vidange, puis le monter. Si le tuyau de vidange n’est pas correctement branché, une fuite se produira.

3.3.6. Raccordement des tuyaux

ATTENTION Serrez les écrous évasés à l’aide d’une clé dynamométrique, selon la méthode de serrage spécifiée. Sinon, les écrous évasés risquent de se rompre après une période prolongée, provoquant des fuites de réfrigérant et le dégagement d’un gaz dangereux si celui-ci entre en contact avec une flamme.

Évasement Utilisez le coupe-tuyau et l’outil d’évasement spéciaux conçus pour les conduites R410A ou R32. (1) À l’aide d’un coupe-tuyau, coupez le tuyau de raccordement à la longueur nécessaire. (2) Maintenez le tuyau vers le bas de façon à ce que les chutes de découpe ne puissent pas pénétrer dans le tuyau, puis ébarbez le tuyau. (3) Insérez l'écrou évasé (utilisez toujours celui joint aux unité(s) intérieure(s) et extérieure res- pectivement) sur le tuyau et effectuez le traitement d’évasement à l'aide de l'outil d’évasement. Utilisez l’outil d’évasement spécial pour R410A ou R32, ou l'outil d’évasement conventionnel. L'utilisation d'autres raccords coniques risque de produire une fuite de réfrigérant. (4) Protégez les tuyaux en les pinçant ou à l’aide de ruban adhésif pour empêcher poussière, saleté ou eau d’y pénétrer. Matrice

Vérifiez si [L] est uniformément évasé et n’est pas fissuré ou rayé. Diamètre extérieur du tuyau [mm (po.)] Dimension A [mm] Dimension B [mm] Outil d’évasement pour R32, type à griffes 6,35 (1/4) 0 à 0,5 9,1 9,52 (3/8) 13,2 12,70 (1/2) 16,6 15,88 (5/8) 19,7 19,05 (3/4) 24,0 Lors de l'utilisation des outils d’évasement conventionnels pour évaser les tuyaux R32, la dimension A doit être d'environ 0,5 mm de plus qu'indiqué dans le tableau (pour un éva- sement avec les outils d’évasement pour R32) pour réaliser l'évasement spécifié. Utilisez une jauge d’épaisseur pour mesurer la dimension A. Cote sur plat Diamètre extérieur du tuyau [mm (po.)] Largeur sur plat de l'écrou évasé [mm] 6,35 (1/4) 17 9,52 (3/8) 22 12,70 (1/2) 26 15,88 (5/8) 29 19,05 (3/4) 36 REMARQUE : Les spécifications de l’écrou évasé sont conformes à ISO14903.

• Pour ne pas rompre le tuyau, évitez tout cintrage trop prononcé.

• Un tuyau plié à plusieurs reprises au même endroit finit par se rompre.

• Les tuyaux sont formés entre vos mains. Veiller à ne pas les écraser.

• Cintrer de R70 mm ou plus avec une cintreuse à tuyaux.

• Ne cintrez pas les tuyaux à plus de 90 °.

• Le cintrage ou l’étirage répétés des tuyaux durcit le matériau et rend difficile tout cintrage ou étirage ultérieur.

• Ne cintrez pas ni n’étirez les tuyaux plus de 3 fois.

Lors du cintrage du tuyau, ne pas le cintrer comme ceci. Le tuyau sera écrasé. Dans ce cas, couper le tuyau d'isolation avec un coupe-tuyau aiguisé comme illustré à droite, et le cintrer après avoir exposé le tuyau. Après avoir cintré le tuyau comme souhaité, veillez à replacer le tuyau d'isolation sur le tuyau, et à le fixer avec du ruban. Tuyau Isolation de la tuyauterie Coupe- tuyau Ligne de coupe

Raccord à évasement ATTENTION

• Veillez à installer correctement le tuyau contre l’orifice de l’unité intérieure. Si le centrage n’est pas correct, il sera impossible de bien serrer l’écrou évasé. Tout effort exagéré sur le raccord conique endommage le filetage.

• N’enlevez l'écrou évasé du tuyau de l’unité intérieure qu’immédiatement avant de raccorder le tuyau de raccordement.

• Tenez la clé dynamométrique par sa poignée, à l’angle adéquat par rapport au tuyau, afin de serrer correctement l'écrou évasé.

• Serrez les écrous évasés à l’aide d’une clé dynamométrique, selon la méthode de serrage spécifiée. Sinon, les écrous évasés risquent de se rompre après une période prolongée, provoquant des fuites de réfrigérant et le dégagement d’un gaz dangereux si celui-ci entre en contact avec une flamme.

• Connecter la tuyauterie de façon à ce que le couvercle du boîtier de commande puisse être facilement déposé pour l'entretien lorsque nécessaire.

• Afin d'empêcher l'eau de fuir dans le boîtier de commande, assurez-vous que la tuyauterie est bien isolée. 9378533080-04_IM.indb 79378533080-04_IM.indb 7 2022/2/14 15:13:182022/2/14 15:13:18Fr-8

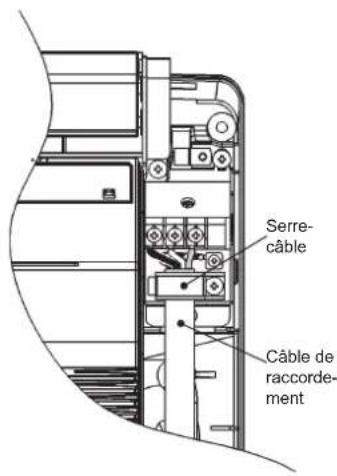

3.4.2. Câblage de l’unité intérieure

(1) Retirez le couvre-bornes. (2) Enlevez le serre-câble. (3) Pliez l’extrémité du câble de connexion comme indiqué sur la figure. (4) Insérez complètement l’extrémité du câble de connexion dans le bornier. (5) Fixez le câble de connexion à l’aide d’un serre-câble. Câble de raccorde- ment Serre- câble 40 mm 30 mm Serre-câble Unité : mm Couvre-bornes Fil de terre (masse) Vis

3.4.3. Comment connecter le câblage sur les bornes

Attention lors du montage de câble Afin de dénuder l'isolant d'un fil de sortie, toujours utiliser un outil spécial tel qu'un outil à dénuder. En l'absence d'un outil spécial, dénuder avec précaution l'isolant en utilisant un couteau ou un autre ustensile. (1) Utilisez des bornes à sertir munies de manchons isolants comme indiqué dans la figure pour effectuer la connexion au bornier. (2) Sertissez solidement les bornes à sertir aux fils à l'aide d'un outil approprié de manière à ce que les fils ne deviennent pas lâches. Dénuder : 10 mm Borne à sertir Manchon (3) Connectez solidement les fils spécifiés et fixez-les de manière à ne pas exercer de tension sur les bornes. (4) Utilisez un tournevis avec une taille de mèche appropriée pour serrer les vis des bornes. Utiliser un tournevis avec une taille de mèche inappropriée endommagera les têtes de vis, et les vis ne seront pas correctement serrées. (5) Ne pas trop serrer les les vis des bornes. Sinon, les vis risquent de casser. Vis avec rondelle spéciale Fil Borne à sertir Borniers Fil Vis avec rondelle spéciale Borne à sertir (6) Consultez le tableau pour les couples de serrage des vis des bornes. Couple de serrage [N·m (kgf·cm)] Vis M4 1,2 à 1,8 (12 à 18) ATTENTION

• Faites correspondre les numéros de bornier et les couleurs des câbles de connexion avec ceux de l'unité extérieure. Un montage de câble incorrect risque de causer un incendie.

• Connectez solidement les câbles de connexion au bornier. Une installation imparfaite risque de causer un incendie.

• Lors de la fixation du câble de connexion avec le serre-câble, toujours fixer le câble au niveau de la partie gaine en plastique, et non au niveau de la partie isolante. Un isolant détérioré peut être la cause de pertes électriques.

• Raccordez toujours le fil de mise à la terre (masse). Une mise à la terre incorrecte peut provoquer des décharges électriques.

• Ne pas utiliser la vis de borne de terre (masse) de l'unité intérieure sur l'unité exté- rieure à moins que çela ne soit spécifié. Après avoir serré correctement l'écrou évasé à la main, maintenez le raccord latéral du corps à l’aide d’une clé, puis serrez à l’aide d’une clé dynamométrique. (Reportez-vous au tableau suivant pour les couples de serrage de l’écrou évasé.) Clé (fixe) Tuyau de raccordement Raccord conique Tuyau de l’unité intérieure Serrez avec deux clés. Clé dynamométrique Écrou évasé [mm (po)] Couple de serrage [N·m (kgf·cm)] Dia. 6,35 (1/4) 16 à 18 (160 à 180) Dia. 9,52 (3/8) 32 à 42 (320 à 420) Dia. 12,70 (1/2) 49 à 61 (490 à 610) Dia. 15,88 (5/8) 63 à 75 (630 à 750) Dia. 19,05 (3/4) 90 à 110 (900 à 1 100) Ne pas retirer le bouchon du tuyau de branchement avant de connecter le tuyau. 3.4. Câblage électrique AVERTISSEMENT

• Avant de brancher les fils, assurez-vous que l'alimentation est coupée.

• Chaque fil doit être solidement connecté.

• Aucun fil ne doit toucher la tuyauterie de réfrigération, le compresseur ou une pièce mobile quelconque.

• Un câblage desserré risque de causer une surchauffe de la borne ou un dysfonc- tionnement de l'unité. Un risque d'incendie peut également exister. Par conséquent, veillez à bien raccorder l’ensemble du câblage.

• Brancher les fils sur les numéros correspondants des bornes. ATTENTION Veillez à ne pas générer une étincelle comme suit pendant l'utilisation d'un réfrigérant inflammable.

• Ne retirez pas le fusible alors que le système est sous tension.

• Ne débranchez pas le câblage alors que le système est sous tension.

• Il est recommandé de positionner la connexion de sortie en position haute. Placez les cordons de sorte qu'ils ne s'emmêlent pas.

3.4.1. Schéma de câblage

Paire standard Unité intérieure Ligne de terre (masse) Unité extérieure Ligne électrique Ligne de commande Câble de raccordement

Télécommande filaire câble (en option) Type à 2 fils

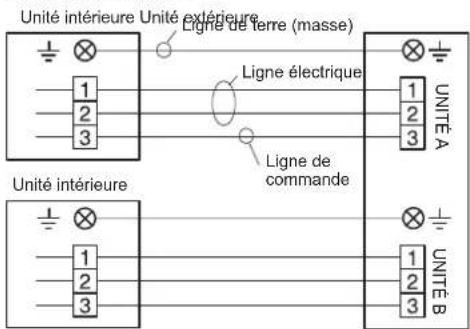

Type multi-split Unité intérieure Unité extérieure Unité intérieure Ligne de terre (masse) Ligne de commande Câble de raccordement Ligne électrique UNITÉ A UNITÉ B 9378533080-04_IM.indb 89378533080-04_IM.indb 8 2022/2/14 15:13:182022/2/14 15:13:18Fr-9 1]1 3.5. Installation de la télécommande Vérifiez que l’unité intérieure reçoit correctement le signal provenant de la télécommande, puis installez le support de la télécommande. ATTENTION Ne pas installer le support de télécommande.dans les conditions suivantes :

• Tout emplacement exposé à la lumière directe du soleil

• Des positions affectées par la chaleur d'un four ou d'un chauffage.

3.5.1. Installation du support de télécommande

• Installer la télécommande à une distance maximum de 7 m du récepteur du signal de télécommande. Après avoir installé la télécommande, vérifier qu'elle fonctionne correc- tement.

• Installer le support de télécommande sur un mur, un pilier, etc. avec la vis taraudeuse. Support de télécom- mande Vis autota- raudeuses (petite) (1) Placer Télécommande (2) Bas

3.5.2. Réglage du code personnalisé de la télécommande

En réglant le code personnalisé de l’unité intérieure et de la télécommande, vous pouvez spécifi er le climatiseur qui contrôle la télécommande. Lorsque deux climatiseurs ou plus se trouvent dans la pièce et que vous souhaitez les utiliser séparément, réglez le code personnalisé (4 sélections possibles). REMARQUE : Si les codes personnalisés de l’unité intérieure et de la télécommande sont différents, l’unité intérieure ne peut pas recevoir de signal de la télécommande. Comment sélectionner le code personnalisé de la télécommande (1) Appuyez sur jusqu’à ce que l’horloge s’affiche sur l’affichage de la télécommande. (2) Maintenez enfoncé pendant plus de 5 secondes. Le code personnalisé de la télécommande sera affiché (initialement réglé sur

(3) Appuyez sur pour modifier le code personnalisé entre A ( ) ↔ B ( ) ↔ C ( ) ↔ D ( ).

• Faites correspondre le code personnalisé sur l’écran au code personnalisé du climatiseur. (4) Appuyez une nouvelle fois sur

Le code personnalisé sera configuré. L’affichage retournera à l’affichage de l’horloge.

• Pour modifier le code personnalisé du climatiseur, contactez un technicien de service agréé (initialement réglé sur

• Si vous n’appuyez sur aucune touche dans les 30 secondes qui suivent l’affichage du code personnalisé, l’affichage revient à l’affichage de l’horloge initial. Dans ce cas, recommencez le réglage à partir de l’étape (2).

• Selon la télécommande, le code personnalisé peut revenir à lorsque les piles sont remplacées. En pareil cas, réinitialisez le code personnalisé si nécessaire. Si vous ignorez le code personnalisé du climatiseur, essayez chacun des codes personnali- sés jusqu’à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

4. TRAVAUX D’INSTALLATION FACULTATIFS

4.1. Avant d’installer la télécommande en option

• Lorsque vous utilisez la télécommande en option, certaines fonctions peuvent ne pas être utilisées.

• Utilisez la télécommande en option recommandée. ATTENTION

• Avant de procéder à l’installation, veillez à couper l’alimentation.

• Ne touchez pas l’échangeur thermique.

• Lors de la procédure d’installation ou de retrait, vérifiez qu’aucun câble n’est coincé ou tiré violemment. Sinon, le climatiseur risque d’être endommagé.

• Évitez de le placer en plein soleil.

• Sélectionnez un emplacement à l’abri de la chaleur d’un poêle, etc.

• Avant d’installer le kit en option, vérifiez que le climatiseur peut recevoir le signal.

• Ne raccordez pas la télécommande en option à la borne d’alimentation.

• Lorsque vous raccordez la télécommande en option à l’unité intérieure, utilisez le câble de raccordement fourni avec la télécommande en option.

• La longueur de câble recommandée pour la télécommande en option est de 10 m (33 ft). Veillez à isoler la pièce de raccordement si vous rallongez le câble. 4.2. Modification du fi l d’entrée/de sortie externe (1) Dénudez le câble relié au connecteur du kit de câblage. Dénudez le câble acheté localement. Utilisez un manchon connecteur d’isolation serti pour raccorder le câble acheté localement et le câble du kit de câblage. (2) Branchez le fil et le fil acheté localement. (fournis avec le kit de raccordement externe) Important: Veillez à souder les câbles à brancher. Veillez à isoler le raccordement entre les câbles. Câble d’entrée/ de sortie externe en option Câble (Acheté localement) Raccord isolé

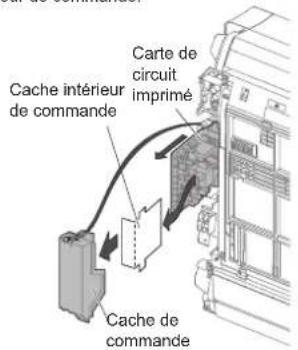

Retrait du panneau latéral gauche et du cache de commande

(1) Consultez «3.2. Retrait et installation des panneaux latéraux gauche et droit» pour retirer le panneau latéral gauche. (2) Retirez le cache de commande. (3) Retirez le cache intérieur de commande. Carte de circuit imprimé Cache intérieur de commande Cache de commande

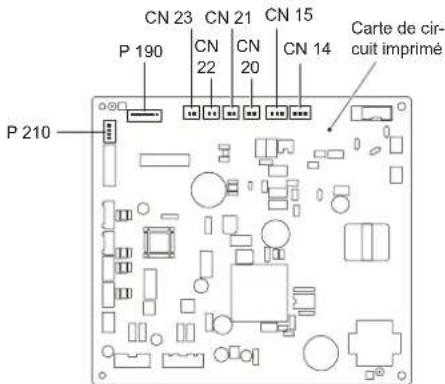

Raccordement du câble au connecteur de la carte de commande

• Connectez le câble à la carte de circuit imprimé. Carte de cir- cuit imprimé P 190 P 210

CN 23 Pour plus de détails sur la façon d'installer les pièces en option, reportez-vous au manuel d'installation inclus dans chaque élément. N° de connexion Type d’option P190 Télécommande filaire (via le kit de communication) Télécommande simple (via le kit de communication) CN14*

Entrée externe CN15*

P210 D'autres pièces en option (adaptateur WLAN, convertisseur Modbus, convertisseur KNX, etc.) peuvent être connectées.

• : Pour le réglage de l'entrée externe et de la sortie externe, reportez-vous à la « Com- binaison d’entrée et sortie externe » dans « 5. RÊGLAGE DES FONCTIONS ». 9378533080-04_IM.indb 99378533080-04_IM.indb 9 2022/2/14 15:13:182022/2/14 15:13:18Fr-10

4.4.1. Méthode de câblage de télécommande filaire ou simple

• La méthode de câblage optionnelle pour « télécommande filaire » ou « télécommande simple » est la suivante.

Câble avec noyau Câble (Placer le long) vers la télécommande Crochet (L) + Câble (Arrière) Kit de communication Kit de communi- cation Crochet (L)

Câble (Arrière) Crochet (R)

Câble (Avant) Noyau (large) Fermer Serre-câble (Fixé en diagonale) Appuyez sur le serre-câble de montage Numéro de connexion (P 190) Cache de commande Ruban en vinyle

Installez le couvercle de commande.

4.4.2. Entrée et sortie externe

• L’unité intérieure fonctionne de telle manière que le Marche/Arrêt ou l’Arrêt forcé peuvent être effectués en utilisant les terminaux des terminaux de l’unité intérieure.

• Il est possible de sélectionner le mode « Marche/Arrêt » ou le mode « Arrêt forcé » à l’aide du réglage de fonction de l’unité intérieure.

• Un câble à paire torsadée (22 AWG) doit être utilisé. La taille maximale du câble est de 150 m.

• Utilisez un câble d’entrée et sortie externe avec des dimensions externes suffisantes en fonction du nombre de câbles à installer.

• La connexion du câble doit être séparée de la ligne du câble d’alimentation électrique. ● Borne de contact sec Quand une alimentation électrique n’est pas nécessaire pour le dispositif d’entrée que vous souhaitez connecter, utilisez la borne de contact sec.

• 1 PCB Connecteur (CN14/CN15) Dispositif connecté *1 : L'interrupteur peut être utilisé dans les conditions suivantes : CC 12 V à 24 V, 1 mA à 15 mA. Comportement de fonctionnement ● Type de signal d’entrée Extrémité MARCHE ARRÊT ● Quand le réglage de fonction est le mode « Marche/Arrêt » 1. Signal d’entrée Commande ARRÊT → MARCHE Fonctionnement MARCHE → ARRÊT Arrêt ● Quand le réglage de fonction est le mode « Arrêt forcé ». Signal d’entrée Commande ARRÊT → MARCHE Arrêt forcé MARCHE → ARRÊT Normal

• Quand l’arrêt forcé est déclenché, l’unité intérieure s’arrête et le fonctionnement Marche/Arrêt par une télécommande est limité. ● Quand le réglage de fonction est le mode « Marche/Arrêt » 2. Signal d’entrée Commande ARRÊT → MARCHE Fonctionnement

Arrêt (télécommande désactivée) REMARQUE : Pour les détails, consultez « ■ Combinaison d’entrée et sortie externe » dans «5.1. Détails des fonctions».

• Un câble à paire torsadée (22AWG) doit être utilisé. La taille maximale du câble est de 25 m.

• Utilisez un câble d’entrée et sortie externe avec des dimensions externes suffisantes en fonction du nombre de câbles à installer.

• Tension de sortie : Haute CC12V ± 2V, basse 0V.

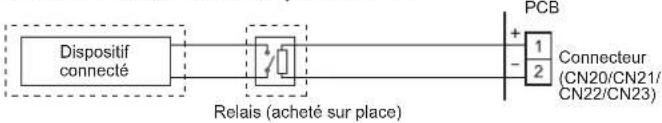

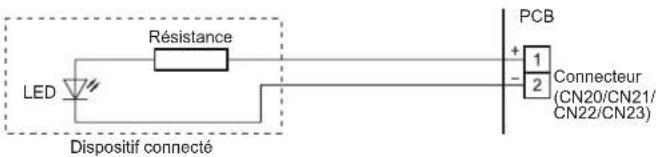

• Courant admissible : 50mA Sélection de la sortie ● Lors d’imbrication avec un dispositif externe Connecteur (CN20/CN21/ CN22/CN23) PCB Dispositif connecté Relais (acheté sur place)

● Lors de l’affichage de « Marche/Arrêt » Connecteur (CN20/CN21/ CN22/CN23) PCB Dispositif connecté Résistance LED Comportement de fonctionnement

Si le réglage de fonction « 60 » est réglé sir « 00 », consultez «5. RÉGLAGE DE FONCTION».

Installation du panneau latéral gauche et du cache de commande

Installez le panneau latéral gauche et le cache de commande en inversant les procédures de la section «4.3. Retrait du panneau latéral gauche et du cache de commande». 9378533080-04_IM.indb 109378533080-04_IM.indb 10 2022/2/14 15:13:182022/2/14 15:13:18Fr-11

5. RÉGLAGE DE FONCTION

Effectuer un réglage des fonctions conformément aux conditions d'installation en utilisant la télécommande. ATTENTION

• Confi rmez que le travail de câblage pour l'unité extérieure a été terminé.
• Confirmez que le couvercle pour l'enceinte électrique sur l'unité extérieure est en place.• Cette procédure modifie les réglages de fonction utilisés pour l’unité intérieure selon les conditions d’installation. Des réglages incorrects peuvent provoquer un dysfonctionnement de l’appareil intérieur.• Une fois l’unité sous tension, effectuez le réglage des fonctions conformément aux conditions d’installation à l’aide de la télécommande.• Les réglages peuvent être sélectionnés entre les deux suivants : Numéro de fonction ou valeur de paramètre.• Les réglages ne seront pas modifiés si des numéros ou des valeurs de réglage non valides sont sélectionnés.• Consultez le manuel d’installation fourni avec la télécommande quand la télécommande filaire (en option) est utilisée.

Accès au mode de réglage de fonction Tout en appuyant simultanément sur le bouton (puissant) et ( ), appuyez sur le bouton (réinitialiser) pour entrer dans le mode de réglage des fonctions.

ÉTAPE 1 : Sélection du code personnalisé de la télécommandeProcédez comme suit pour sélectionner le code personnalisé de la télécommande. (Notez que le climatiseur ne peut pas recevoir un signal si le climatiseur n'a pas été réglé pour le code personnalisé correspondant)Les codes personnalisés définis au moyen de cette procédure sont applicables uniquement aux signaux dans réglage de fonction. Pour savoir comment définir les codes personnalisés en suivant la procédure normale, consultez «3.5.2. Réglage du code personnalisé de la télécommande».(1) Appuyez sur les boutons ( ) pour changer le code personnalisé parmi A

) ↔ B ( ) ↔ C ( / ) ↔ D ( ). Faites correspondre le code sur l'affichage avec le code personnalisé du climatiseur. (réglé initialement sur ). (Si le code personnalisé ne doit pas être sélectionné, appuyez sur le bouton (chauffage 10°C) et passez à l’ÉTAPE 2.)(2) Appuyez sur et vérifiez que l’unité intérieure peut recevoir des signaux au code personnalisé affiché.(3) Appuyez sur le bouton (chauffage 10°C) pour accepter le code personnalisé et passez à l’ÉTAPE 2.

ÉTAPE 2 : Sélectionner le numéro de fonction et la valeur de réglage(1) Appuyez sur le bouton ( ) pour sélectionner le numéro de fonction. (Appuyez sur le bouton (chauffage 10°C) pour basculer entre les chiffres de gauche et de droite.)(2) Appuyer sur le bouton (puissant) pour passer à la valeur de réglage. (Appuyer à nouveau sur le bouton (puissant) pour retourner à la sélection du numéro de fonction.)(3) Appuyez sur le bouton pour sélectionner le numéro de fonction. (Appuyez sur le bouton (chauffage 10°C) pour basculer entre les chiffres de gauche et de droite.) Numéro de fonc- tion Valeur de paramètre (4) Appuyez sur le bouton une fois. Veuillez confirmer le bip sonore.(5) Veuillez appuyer ensuite une fois sur le bouton (marche/arrêt) pour préparer le réglage des fonctions. Veuillez confirmer le bip sonore.(6) Appuyez sur le bouton (réinitialiser) pour annuler le mode de réglage des fonctions. (7) Une fois le réglage des fonctions terminé, assurez-vous de mettre l'appareil hors ten- sion puis de le reconnecter. ATTENTION Après avoir coupé l'alimentation, patientez 30 secondes ou plus avant de la remettre. Le réglage des fonctionsne sera pas activé qu'après avoir coupé puis remis l'alimentation. 5.1. Détails des fonctions

Signe de filtre Sélectionnez les intervalles appropriés pour afficher le signe de filtre sur l'appareil intérieur selon la quantité estimé de poussière dans l'air de la pièce.Si aucun indication n’est requise, sélectionnez « Aucune indication » (03).(♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

Réglage de l’ailette Lors de l’incorporation de l’unité intérieure dans un mur, limitez le mouvement de l’ailette horizontale pour la sortie d’air supérieure de façon à ce qu’elle ne fonctionne qu’à l’horizontale.Si ce réglage n’est pas effectué, la chaleur s’accumulera au niveau du mur et la pièce ne se refroidira/réchauffera pas correctement.(♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

00 Standard ♦01 (Réglage interdit)02 Dans un mur

Contrôle de température ambiante pour capteur d’appareil intérieur En fonction de l'environnement installé, une correction du capteur de température ambiante peut être requise.Sélectionnez le paramètre de commande approprié selon l'environnement installé.La température du capteur de température ambiante est corrigée comme suit : Température corrigée = température du capteur de température ambiante - valeur de correction de températureExemple de correction : Quand la température du capteur de température ambiante est 26 °C et que la valeur de réglage est « 03 » (- 1,0 °C), la température corrigée sera 27 °C (26 °C – [- 1,0 °C]).Les valeurs de correction de température montre la différence avec le « Réglage normal » (00) (valeur recommandée par le fabricant).(♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

Commande de température de la salle pour le capteur de télécom- mande filaire En fonction de l'environnement installé, une correction du capteur de température de la télécommande filaire peut être requise.Sélectionnez le paramètre de commande approprié selon l'environnement installé.Pour changer ce paramètre, réglez la fonction 42 sur « Les deux » (01).Assurez-vous que l’icône de capteur thermique est affiché sur l’écran de la télécommande.(♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

Redémarrage automatique Activez ou désactivez le redémarrage automatique après une panne de courant. (♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

• Le redémarrage automatique est une fonction d'urgence pour une panne de courant, etc. Ne tentez pas d'utiliser cette fonction dans un fonctionnement normal. Veillez à utili- ser l'appareil au moyen de la télécommande ou d'un périphérique externe.

Commutation de capteur de température ambiante (Concerne uniquement les télécommandes filaires) Lors de l’utilisation du capteur de température de la télécommande filaire, changez le para- mètre pour « Les deux » (01). (♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

00 unité intérieure ♦ 01 Les deux 00 : Le capteur sur l’appareil intérieur est actif. 01 : Les capteurs tant sur l’appareil intérieur que la télécommande filaire sont actifs.

Le capteur de la télécommande doit être allumé au moyen de la télécommande

Code personnalisé de la télécommande (uniquement pour la télécommande sans fil) Le code personnalisé de l'unité intérieure peut être changé. Sélectionnez le code person- nalisé approprié. (♦... réglage d’usine) Numéro de fonction Valeur de para- mètre Description du paramètre

Combinaison d’entrée et sortie externe En combinant le réglage de fonction de l’unité intérieure, vous pouvez sélectionner diverses combinaisons de fonctions. Les exemples de combinaisons d’entrée et sortie externe sont les suivants : (♦... réglage d’usine) Numéro de fonc- tion Valeur

para- mètre Description du paramètre Contrôle d’entrée externe CN14 CN15

Mode Marche/Arrêt 1 (Télécommande activée) Arrêt forcé du thermostat 01 (Réglage interdit) 02 Mode arrêt forcé

Mode Marche/Arrêt 2 (Télécommande désactivée) (♦... réglage d’usine) Numéro de fonc- tion Valeur

para- mètre Description du paramètre Contrôle de sortie externe CN20 CN21 CN22 CN23

Marche/Arrêt Statut d’erreur Statut de fonc- tionnement du ventilateur de l’unité intérieure Sortie du radia- teur externe 09 Statut d’erreur Marche/Arrêt Statut de fonc- tionnement du ventilateur de l’unité intérieure Sortie du radia- teur externe

Statut de fonc- tionnement du ventilateur de l’unité intérieure Marche/Arrêt Statut d’erreur Sortie du radia- teur externe

Sortie du radia- teur externe Marche/Arrêt Statut de fonc- tionnement du ventilateur de l’unité intérieure Statut d’erreur

Enregistrement de paramètre Enregistrez tous les changements apportés aux réglages dans le tableau suivant. Numéro de fonction Réglage des fonctions Valeur de para- mètre 11 Signe de filtre

Contrôle de température ambiante pour capteur d’appareil intérieur Refroi- disse- ment

Commande de température de la salle pour le capteur de télécommande filaire Refroi- disse- ment

Chauf- fage 40 Redémarrage automatique 42 Commutation de capteur de température ambiante 44 Code personnalisé de la télécommande 46 Contrôle d’entrée externe 60 Contrôle de sortie externe Une fois le réglage des fonctions terminé, assurez-vous de mettre l'appareil hors tension puis de le reconnecter.

6. TEST DE FONCTIONNEMENT

AVERTISSEMENT Ne mettez pas l’appareil sous tension tant que la procédure d’installation n’est pas terminée. ATTENTION En hiver, lors du redémarrage après une longue période d’inutilisation, mettez l’appareil sous tension au moins 12 heures avant de l’utiliser. Points de contrôle □ Le fonctionnement de chaque bouton sur la télécommande est-il normal ? □ Chaque témoin s'allume-t-il normalement ? □ Les volets de direction du fl ux d'air fonctionnent-ils normalement ? □ La vidange est-elle normale ? □ Un son anormal et des vibrations se produisent-ils durant le fonctionnement ? Ne faites pas fonctionner le climatiseur en fonctionnement de test pendant une longue période. REMARQUES : • Après le fonctionnement de test, une sonnerie retentit.

• Si le ventilateur de l’unité intérieure tourne et que le témoin ECONOMY (économique) clignote, une fuite de réfrigérant s’est peut-être produite.

• Ouvrez les fenêtres pour ventiler la pièce et contactez un technicien de service agréé. [Mode de fonctionnement] En fonction de votre installation, choisissez l’une des options suivantes :

Avec la télécommande sans fil (avec [TEST RUN] (test de fonctionnement)) (1) Pour lancer le test de fonctionnement, appuyez sur les boutons [START/STOP] (marche/ arrêt) et [TEST RUN] (test de fonctionnement) sur la télécommande. (2) Pour terminer le test de fonctionnement, appuyez sur le bouton [START/STOP] (marche/ arrêt) de la télécommande.

Par l’unité intérieure ou l’unité réceptrice de rayons infrarouges (1) Pour lancer le test de fonctionnement, appuyez sur le bouton [MANUAL AUTO] (auto- matique manuel) de l’unité pendant plus de 10 secondes (refroidissement forcé). (2) Pour terminer le test de fonctionnement, appuyez sur le bouton [MANUAL AUTO] (automatique manuel) pendant plus de 3 secondes ou appuyez sur le bouton [START/ STOP] (marche/arrêt) sur la télécommande. (3) Le voyant indicateur de fonctionnement et le voyant indicateur de minuterie clignoteront simultanément pendant le mode de test de fonctionnement.

Avec la télécommande filaire (1) Pour connaître le mode de fonctionnement, consultez le manuel d’installation et le manuel d’utilisation de la télécommande filaire. Le test de chauffage commencera après quelques minutes quand HEAT est sélectionné sur la télécommande [modèle à cycle réversible uniquement]. 9378533080-04_IM.indb 129378533080-04_IM.indb 12 2022/2/14 15:13:192022/2/14 15:13:19Fr-13 ]1]1

• Recouvrez le tuyau de raccordement et le tuyau de l’unité intérieure d’isolation thermique.

• Entourez le tuyau de raccordement d’adhésif en tissu de manière à ce qu’il puisse rentrer dans le boîtier de tuyauterie arrière.

• Fixez le collier à l’aide de la vis. (2) Comblez l’espace entre le trou de tuyau du mur extérieur et le tuyau avec un joint de manière à ce que l’eau de pluie et le vent ne puissent pas s’y engouffrer. (3) Fixez le tuyau de vidange au mur extérieur, etc. Adhésif en tissu Côté droit du collier Enveloppez chaque tuyau d’adhésif en tissu Collier Vis Fil

Raccordement à partir de l’arrière gauche Câble de raccordement Tuyau de vidange Tuyau Tuyau mural Câble de raccordement Tuyau de vidange Tuyau de raccordement

Effectuez les vérifications suivantes :

CORRECT INTERDIT INTERDIT

Eau de vidange accumulée Aucune pente vers le haut 50 mm ou moins de la terre (masse) Arrêt vers le bas Aucune pente vers le haut L’extrémité du tuyau de vidange est immergée dans l’eau. Canal d’écoulement Purge

Expliquez les points suivants au client sur la base du manuel d’utilisation : (1) Démarrage et mise à l'arrêt, changement du mode de fonctionnement, ajustement de la température, minuterie, commutation du débit d'air et autres opérations de la télécommande. (2) Retrait et nettoyage des filtres à air, et utilisation des volets. (3) Donnez le manuel d'utilisation au client.

Si vous utilisez une télécommande sans fil, le témoin du détecteur photoélectrique émet- tra des codes d’erreur sous forme de séquences de clignotements. Si vous utilisez une télécommande filaire, les codes d’erreur s’afficheront sur son écran. Ce tableau présente ces séquences de clignotements et les codes d’erreur correspondants. L'affichage d'erreur s'effectue uniquement durant le fonctionnement. Le tableau des codes d’erreur contient également des erreurs sans rapport avec ce produit.

Affichage d'erreur sur l’unité intérieure TIMER (minuterie) LED1: Témoin TIMER (minuterie) (orange) LED2: Témoin OPERATION (fonctionne- ment) (vert) LED3: Témoin de ECONOMY (économie) (vert) OPERATION (fonctionnement) ECONOMY (économie)

• : Pour la télécommande filaire (en option) Affichage d’erreur Code d'erreur* Description LED1 (orange) LED2 (vert) LED3 (vert)

Erreur de communication série

Erreur de communication de la télécommande filaire

Mesure de contrôle inachevée Erreur de réglage de flux d'air automatique

Erreur de connexion du PCB de transmission de l'unité périphérique

Erreur de réglage d'adresse du numéro de l'unité ou du circuit de réfrigérant [ype multi-split simultanés]

Erreur de capacité de l'unité intérieure

Erreur de combinaison

• Erreur de numéro de l'unité de connexion (unité intérieure secondaire) [type multi-split simultanés]

• Erreur de numéro de l'unité de connexion (unité intérieure ou unité de branche) [type multi- split]

Erreur de réglage de l’adresse de l’unité intérieure

Erreur de réglage de l'unité primaire, de l'unité secondaire [type multi-split simultanés]

Erreur de numéro d’unité de connexion dans le système de télécommande filaire

Erreur d'interruption d'alimentation

Erreur d'information du modèle de PCB de l'unité intérieure

Erreur de détection de consommation électrique du moteur de l'appareil intérieur

Erreur du commutateur manuel auto

Erreur d'alimentation de l'appareil intérieur pour le moteur du ventilateur

Erreur du circuit de communication de l’unité intérieure (télécommande filaire)

Erreur du capteur de température de la salle

Erreur du capteur de température moyenne de l’échangeur de chaleur de l’unité intérieure 9378533080-04_IM.indb 139378533080-04_IM.indb 13 2022/2/14 15:13:192022/2/14 15:13:19Fr-14 Affichage d’erreurCode d'erreur*Description LED1 (orange) LED2 (vert) LED3 (vert)

Erreur du capteur de présence humaine

Erreur du capteur de fuite de réfrigérantUne erreur du capteur et un échec de déconnexion/connexion du faisceau peuvent s’être produits.

Erreur du moteur du ventilateur de l’unité intérieure

Erreur de la pompe d’évacuation

Erreur VDD inverse du purifica-teur d'air électrique

Erreur de réglage du filtre

Erreur d'amortisseur

Erreur de grille d'entrée d'air

Erreur du moteur du ventilateur de l’unité intérieure 2(Ventilateur côté gauche)

Erreur du moteur du ventilateur de l’unité intérieure 3(Ventilateur côté droit)

Erreur de l'unité intérieure

Erreur de phase inverse/manquante et de câblage de l'unité extérieure

Erreur d'informations de modèle de PCB principale de l'unité extérieure ou erreur de communication

Erreur de filtre actif, erreur du circuit de PFC

Erreur déclenchement borne L• Erreur temp IPM

Erreur d'élévation de la température du registre de limitation de courant d'appel de l'unité extérieure résistant

Erreur de communication des micro-ordinateurs du PCB d'affichage

Erreur du capteur de température de décharge

Erreur du capteur de température du compresseur

Erreur du capteur de temp. du liquide de l’éch. de chaleur de l’unité extérieure

Erreur du capteur de température extérieure

Erreur du capteur de température de gaz d'aspiration

Erreur du capteur de température de la vanne à 2 voies Erreur du capteur de température de la vanne à 3 voies

Erreur du capteur de température de la source de froid

• Erreur du capteur de température d'admission du gaz de l'échangeur de chaleur de sous-refroidissement• Erreur du capteur de température de sortie de gaz de l'échangeur de chaleur de sous-refroidissement

Erreur du capteur de température du tuyau de liquide

Erreur du capteur de courant

• Erreur du capteur de pression de décharge• Erreur du capteur de pression d’aspiration• Erreur du commutateur de haute pression

Détection de déclenchement

Erreur de détection de position du rotor du compresseur (arrêt permanent) Affichage d’erreurCode d'erreur*Description LED1 (orange) LED2 (vert) LED3 (vert)

Erreur du moteur 1 du ventilateur de l’unité extérieure

Erreur du moteur 2 du ventilateur de l’unité extérieure

Erreur de vanne à 4 voies

Erreur de bobine (valve de détente)

Erreur de température de décharge

Erreur de température du compresseur

Erreur de haute pression

Erreur de basse pression

Soupçon de fuite de réfrigérant

Erreur température de la source de froid

Erreur des boîtiers de dérivation[type multi-split]Mode d’affichage : 0,5 s ON (ALLUMÉ) / 0,5 s OFF (ÉTEINT) : 0,1 s ON (ALLUMÉ) / 0,1 s OFF (ÉTEINT) ( ) : Nombre de clignotements

Code d’erreur sur la télécommande filaire (en option) Vérifier l’erreur

Si une erreur se produit, une icône d’erreur apparaît sur l’écran « Mode de surveil-lance ».Cliquez sur le [Status] (Statut) sur l’écran « Mode de surveillance ». L’écran « Statut » s’affiche.

Cliquez sur [Error Information] (Informations sur l’erreur) sur l’écran « Statut ». L’écran « Informations sur l’erreur » s’affiche. (S’il n’y a pas d’erreurs, les [Error Information] (Informations sur l’erreur) ne seront pas affichées.)

Les nombres à 2 chiffres correspondent aux codes d’erreur dans le tableau.Cliquez sur la [Next page] (Page suivante) (ou [Previous page] (Page précédente)) pour passer aux autres unités intérieures connectées.1. 2. 3. Set Temp. Mode MenuStatus Fan Fri 10:00AMUnoccupiedStatus Air Flow Direction

Fonctionnement du système après détection de fuites de réfrigérant :

• L’unité intérieure commence l’opération de diffusion avec une vitesse de ventilateur élevée. • Pour des raisons de sécurité, une télécommande ne peut pas arrêter cette opération.• L’unité intérieure indique le code d’erreur A8 (témoin TIMER (minuterie) [8], témoin OPERATION (fonctionnement) [10]).[ ] : Nombre de clignotements• L’unité intérieure émet un signal sonore d’avertissement.(Le signal sonore s’arrête en appuyant sur [START/STOP] (marche/arrêt) de la télécommande ou [MANUAL AUTO] (automatique manuel) sur l’unité intérieure.)• Le système arrête l’opération de refroidissement/chauffage. L’opération de refroidissement forcé n’est pas disponible. 9378533080-04_IM.indb 149378533080-04_IM.indb 14 2022/2/14 15:13:192022/2/14 15:13:19
