ASHH14KGTG - Répartiteur FUJITSU - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Répartiteur FUJITSU ASHH14KGTG, capacité de répartition optimale, compatible avec divers systèmes de climatisation.
Utilisation	Conçu pour une utilisation dans des systèmes de climatisation multi-split, permettant une distribution efficace de l'air.
Maintenance et réparation	Vérifiez régulièrement les connexions et nettoyez les filtres pour assurer un fonctionnement optimal.
Sécurité	Respectez les normes de sécurité électrique lors de l'installation et de l'entretien.
Informations générales	Produit fiable, recommandé pour des installations professionnelles, garantie de performance sur le long terme.

FOIRE AUX QUESTIONS - ASHH14KGTG FUJITSU

Quelles sont les dimensions du FUJITSU ASHH14KGTG ?

Les dimensions du FUJITSU ASHH14KGTG sont de 800 mm de largeur, 600 mm de hauteur et 300 mm de profondeur.

Comment installer le FUJITSU ASHH14KGTG ?

Pour installer le FUJITSU ASHH14KGTG, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de respecter les exigences de montage et les connexions électriques.

Que faire si le répartiteur ne fonctionne pas ?

Vérifiez que le répartiteur est correctement alimenté et que toutes les connexions sont sécurisées. Si le problème persiste, consultez le service client.

Le FUJITSU ASHH14KGTG est-il compatible avec d'autres appareils ?

Oui, le FUJITSU ASHH14KGTG est conçu pour être compatible avec divers appareils de la marque Fujitsu. Vérifiez les spécifications techniques pour plus de détails.

Comment nettoyer le FUJITSU ASHH14KGTG ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du répartiteur. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la surface.

Y a-t-il une garantie pour le FUJITSU ASHH14KGTG ?

Oui, le FUJITSU ASHH14KGTG est généralement couvert par une garantie de 2 ans. Veuillez consulter les documents de garantie pour plus de détails.

Comment puis-je obtenir un support technique pour le FUJITSU ASHH14KGTG ?

Pour obtenir un support technique, contactez le service client de Fujitsu par téléphone ou par e-mail, ou consultez leur site web pour des ressources supplémentaires.

MODE D'EMPLOI ASHH14KGTG FUJITSU

CLIMATISEUR (Type à montage mural) Avant d'utiliser ce produit, veuillez lire attentivement ces instructions. Conservez ce manuel pour référence future.

Pour prévenir tout risque de blessure personnelle ou de dégâts matériels, lisez attentivement cette section avant d'utiliser ce produit et conformez-vous aux précautions de sécurité suivantes. L’utilisation incorrecte due au non-respect des consignes de sécurité entraîne des blessures ou dommages classifi és comme suit : AVERTISSEMENT Cette indication signale un risque de mort ou de blessure grave. ATTENTION Cette indication signale un risque de blessure ou des dommages matériels. Ce marquage indique une action qui est INTERDITE. Ce marquage indique une action qui est OBLIGATOIRE. Explication des symboles affi chés sur l’unité intérieure ou l’unité extérieure. AVERTISSEMENT Ce symbole indique que cet appareil utilise un réfrigérant infl ammable. S'il y a une fuite du réfrigérant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie. ATTENTION Ce symbole indique que le mode d’emploi doit être lu attentivement. ATTENTION Ce symbole indique que le personnel de service devrait manipuler cet équipement en se référant au manuel d'installation. ATTENTION Ce symbole indique que des informations sont disponibles telles que le manuel d'utilisation ou le manuel d'installation. AVERTISSEMENT

• Ce produit doit être installé, utilisé et stocké dans une pièce avec une surface au sol supérieure à X m². Quantité de charge de réfrigérant M (kg) Surface minimale de la pièce X (m

• Ce produit ne contient aucune pièce dont l’entretien est à charge de l’utilisateur. Demandez-toujours à un service de maintenance agréé pour les réparations, l'installation et le déplacement de ce produit. Une mauvaise installation ou manipulation provoque des fuites, une décharge électrique ou un incendie.

Si vous remarquez quelque chose d'inhabituel, par exemple une odeur de brûlé ou une fuite d'eau, arrêtez immédiatement le climatiseur et débranchez- le de toute source d'alimentation, soit en éteignant le disjoncteur, soit en débranchant la fi che d'alimentation. Contactez ensuite un personnel technique agréé.

Prenez soin de ne pas endommager le câble d'alimentation. S'il est endommagé, il doit être remplacé par un technicien de service agréé afi n d’éviter tout risque.

• En cas de suspicion de fuite de réfrigérant, toutes les fl ammes nues doivent être supprimées ou éteintes et consultez un technicien de service agréé.

En cas d'orage ou d'un quelconque signe annonçant la foudre, mettez le climatiseur hors tension à l'aide de la télécommande, et évitez de toucher le produit ou la source d'alimentation pour prévenir tous risques électriques.

L'appareil doit être stocké dans une chambre sans sources d'infl ammation fonctionnant en continu (par exemple des fl ammes nues, un appareil à gaz en fonctionnement, ou un dispositif de chauff age électrique en fonctionnement).

L'appareil doit être stocké dans une zone bien ventilée.

Soyez conscient que les réfrigérants peuvent ne pas avoir d'odeur.

• L'appareil doit être stocké de manière à éviter les dommages mécaniques.

La mise au rebut de l'appareil doit être eff ectuée correctement, conformément aux réglementations nationales ou régionales.

• Lors du transport ou d’un déplacement de l’unité intérieure, la tuyauterie doit être recouverte avec le support à crochet mural comme protection. Ne déplacez pas l’appareil en tenant la tuyauterie de l’unité intérieure. (La tension appliquée sur les joints de tuyaux risque de causer une fuite de gaz infl ammable pendant le fonctionnement). Contenus

5.1. Réglage de la vitesse du ventilateur ................ 5 5.2. Réglage de direction du fl ux d'air ..................... 5

7.1. Fonctionnement en mode Économique ............ 7

Détecteur de présence pour les économies d'énergie

Contrôle du ventilateur pour économiser l'énergie

Fonctionnement silencieux de l'unité extérieure

9. Commande de réseau local sans fi l .......................... 9

Réglage pour utiliser la commande de réseau local sans fi l

Réglage du code personnalisé de la télécommande

L'utilisation de cet appareil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervisées ou formées par une personne responsable de leur sécurité. Veuillez vous assurer que les enfants ne jouent pas avec cet appareil.

• Jetez les matériaux d'emballage de manière adéquate. Déchirez et jetez les sacs d'emballage en plastique de sorte que les enfants ne puissent pas jouer avec. Les enfants qui jouent avec le sac en plastique d'origine risquent de s’étouff er avec.

• N’installez pas l’unité dans une zone remplie d’huile minérale comme une usine ou une zone contenant une grande quantité d’éclaboussures d’huile ou de vapeur comme une cuisine.

N'installez pas l'appareil dans un endroit où il pourrait être exposé à des fuites de gaz infl ammable ou à des gaz corrosifs, par exemple à proximité d'une source d'eau chaude.

Ne mettez pas ce produit hors ou sous tension en branchant ou débranchant la prise ni en coupant ou allumant le disjoncteur.

N'utilisez pas de gaz infl ammables à proximité de ce produit.

• Ne vous exposez pas directement au fl ux d'air froid pendant trop longtemps.

• N’insérez pas les doigts ni d’autres objets dans l’entrée d’air ou la sortie d’air.

• N'utilisez pas l'appareil avec des mains mouillées.

• N’utilisez pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer l’appareil, hormis ceux recommandés par le fabricant.

• Ne pas percer ou brûler.

• N’éclaboussez pas le produit avec de l’eau afi n d’éviter tout risque concernant la sécurité. ATTENTION

• Fournissez de temps en temps une ventilation pendant l'utilisation.

Utilisez toujours ce produit avec les fi ltres à air installés.

• Vérifi ez qu'aucun équipement électronique ne se trouve à moins de 1 m (40 po) de l’appareil.

• Coupez toute l'alimentation électrique en cas de non- utilisation de l’appareil pendant de longues périodes.

• Après une longue période d'utilisation, assurez-vous que le support de l'unité d'intérieur soit contrôlé pour empêcher toute chute du produit.

• La direction du fl ux d'air et la température ambiante doivent être choisis avec précaution lorsque vous utilisez le climatiseur dans une pièce où se trouvent des enfants, des personnes âgées, ou malades.

• Maintenez propre et rangée la surface autour de l’unité extérieure, et ne placez pas d’objets autour d’elle. Tout objet bloquant ou pénétrant les orifi ces de sortie risque de causer un dysfonctionnement de l’appareil.

• N'orientez pas le fl ux d'air vers des feux ouverts ou des appareils de chauff age.

N’obstruez pas et ne couvrez ni l’entrée d’air ni la sortie d’air.

N'exercez pas de forte pression sur les ailettes du radiateur.

• Ne grimpez pas, ne placez pas d'objets ou n'accrochez des objets sur ce produit.

• Ne placez aucun autre produit électrique ou domestique en dessous de ce produit. Une fuite goutte à goutte de condensation pourrait les rendre humides, et peuvent causer des dommages ou un fonctionnement défectueux de vos appareils.

Assurez-vous d'empêcher les nourrissons et les enfants en bas âge d'avaler accidentellement les piles. ATTENTION

• En cas de contact avec la peau, les yeux ou la bouche du liquide s'écoulant des piles, rincez abondamment à l'eau et consultez votre médecin.

• Retirez immédiatement les piles déchargées et jetez- les conformément aux lois locales et aux règlements de votre région.

• N'essayez pas de recharger des piles sèches.

• N'utilisez pas des piles sèches qui ont été rechargées. Accessoires de l’unité intérieure Vérifi ez que les accessoires suivants sont fournis. Télécommande Support de la télécommande Vis autotaraudeuses Piles Filtres d'épuration d'air Supports de fi ltre d'épuration d'air Comment utiliser le support de télécommande

Insérer Vis autotarau- deuses Faire glisser vers le haut ATTENTION

N'utilisez pas ce produit pour la conservation des denrées alimentaires, des plantes, des animaux, des équipements de précision, des œuvres d'art ou autres objets. Cela peut provoquer la détérioration de la qualité de ces éléments.

N'exposez pas d'animaux ni de plantes au fl ux d'air direct.

• Ne buvez pas l'eau de vidange du climatiseur.

• Ne rallongez pas le câble d'alimentation.

• Ne touchez pas les ailettes en aluminium de l'échangeur thermique intégré à ce produit afi n d'éviter toute blessure lors de l'entretien de l'unité.

• Ne vous tenez pas sur un escabeau instable lors de l'utilisation ou le nettoyage de ce produit. Il peut se retourner et peut causer des blessures. Cet appareil contient des gaz à eff et de serre fl uorés. 9387602494-01_OM_L8.indb 29387602494-01_OM_L8.indb 2 2024/1/15 9:15:452024/1/15 9:15:45Fr-3 3.2. Télécommande Lorsque vous utilisez la télécommande en option, l'apparence et la procédure de fonctionnement peuvent être diff érentes. Pour plus de détails, consultez le mode d’emploi de chaque télécommande. ATTENTION

• Pour éviter tout dysfonctionnement ou dommage de la télécommande : - Placez la télécommande à l'abri des rayons directs du soleil ou d'une chaleur excessive. - Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

• Des obstacles tels qu'un rideau ou une paroi entre la télécommande et l'unité intérieure peuvent aff ecter la transmission du signal.

• Utilisez la télécommande dans la même pièce que l’unité intérieure.

• Retirez le fi lm de protection avant utilisation.

• Tenez la télécommande hors de portée des nourrissons et des jeunes enfants.

• Tenez les piles hors de portée des nourrissons et des jeunes enfants.

• Ne donnez pas de chocs violents à la télécommande.

• Ne versez pas d'eau sur la télécommande. *1 : Avant de démarrer l'appareil, vérifi ez que la grille d'admission est complètement fermée. Une fermeture incomplète risque d'aff ecter le bon fonctionnement ou les performances de l'appareil.*2 : Les voyants s’allument dans les conditions suivantes. Nom Couleur Fonctionnement ou condition Opération Vert Fonctionnement normalMinuterie Orange Fonctionnement par minuterieÉconomie Vert Fonctionnement en mode ÉconomiqueMode chauff age 10°CRÉSEAU LOCAL SANS FILOrange La commande de réseau local sans fi l est active. Pour le mode Économie d’énergie ...Consultez la page 7. Permet d’activer ou de désactiver le mode Économie. Active ou désactive le programme d’économie d’énergie qui utilise le détecteur de présence. Pour le Fonctionnement silencieux de l'unité extérieure

Consultez page 8. Permet d’activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure. Affi chage de la télécommande Cette section affi che tous les témoins possibles afi n d'en permettre la description. En fonctionnement réel, l'affi chage est associé à l'utilisation des touches et ne montre que les témoins nécessaires pour chaque réglage. N’appuyez pas sur cette touche lors d’une utilisation normale. Elle sert à démarrer le test de fonctionnement (pour utilisation par un technicien de service agréé uniquement).REMARQUE : Si le test de fonctionnement démarre par inadvertance, appuyez sur pour terminer le test de fonctionnement. Pour le mode Chauff age 10 °C ...Consultez la page 8. Permet d’activer le mode Chauff age 10 °C.

ATTENTION Pour assurer la transmission du signal entre la télécommande et l'unité intérieure, gardez le récepteur du signal à l'écart des éléments suivants:

Rayonnement solaire direct ou autres lumières intenses - Télévision à écran plat Dans les pièces à éclairage fl uorescent instantané (type inverseur), le signal risque de ne pas être transmis correctement. En pareil cas, adressez-vous au magasin où vous avez achetez le produit. 3.1. Unité intérieure Fente pour l'adaptateur de réseau local sans fi lRécepteur du signal de la télécommandeVolets verticauxPour le fonctionnement Manuel automatique et la réinitialisation de l’indicateur de fi ltre(Reportez-vous à page 16.)Étiquette des spécifi cationsTuyau de vidangeVoyants indicateurs (*2)Détecteur de présence(Reportez-vous à page 7.)Panneau avantFiltre à airGrille d'admission (*1)Filtre d’épuration de l'air Pour les opérations de base ......Consultez la page 5. Permet de lancer ou d’arrêter le fonctionnement du climatiseur. Permet de modifi er le mode de fonctionnement. Permet d’ajuster le réglage de température. 9387602494-01_OM_L8.indb 39387602494-01_OM_L8.indb 3 2024/1/15 9:15:452024/1/15 9:15:45Fr-4 Pour le mode Puissant ...........Consultez la page 8. Permet d’activer ou de désactiver le mode Puissant. Après avoir remplacé les piles Appuyez sur cette touche comme indiqué dans la fi gure suivante. Utilisez la pointe d’un stylo bille ou un autre objet de petite taille. RESET Pour les réglages du fl ux d’air ...Consultez la page 5. Commande la vitesse du ventilateur. Permet de lancer ou d’arrêter le mode Oscillation automatique. Permet de contrôler la direction du fl ux d'air haut/bas. Pour les Fonctionnements par minuterie .... Consultez la page 6. Permet d’activer ou de désactiver la minuterie Hebdomadaire. Permet d’activer ou de désactiver la minuterie Marche, la minuterie Arrêt ou la minuterie à programmation. Permet d’activer ou de désactiver la minuterie de mise en veille. Permet de commencer le réglage de la minuterie. Permet d’envoyer le réglage de l’horloge ou de la minuterie à l’unité intérieure. Une pression prolongée dessus permet de passer en mode de réglage du réseau local sans fi l. (Consultez page 11.) Permet de faire parvenir le réglage de l’horloge ou de la minuterie vers l’étape suivante. Permet de faire revenir le réglage de l’horloge ou de la minuterie vers l’étape précédente. Une pression prolongée dessus permet d’activer ou de désactiver le contrôle du réseau local sans fi l. (Consultez page 11.) Permet d’ajuster la valeur des réglages de l’horloge ou de la minuterie. Permet de commencer le réglage de l’horloge. : Le réglage doit être eff ectué lorsque l'écran de réglage est affi ché pour chaque fonction. : La touche n'est active que lorsque le climatiseur fonctionne. : L'instruction concerne le contrôle du réseau local sans fi l. Émetteur de signaux Permet une communication correcte avec le récepteur de signaux de l'unité intérieure.

• La portée est d'environ 7 m.

] s’affi che une fois le signal transmis.

L’unité intérieure émet un signal sonore à réception du signal. Si aucun bip n'est émis, appuyez une nouvelle fois sur la touche. 9387602494-01_OM_L8.indb 49387602494-01_OM_L8.indb 4 2024/1/15 9:15:462024/1/15 9:15:46Fr-5

Appuyez sur pour régler la température souhaitée. La température change par incréments de 0,5 °C.Plage de confi guration de la températureAuto/Refroidissement/Déshumidifi cation18,0 °C à 30,0 °CChauff age 16,0 °C à 30,0 °CREMARQUES :• En mode Refroidissement, il se peut que le ventilateur de l'unité intérieure s’arrête de temps à autre afi n d'eff ectuer une commande du ventilateur pour les économies d'énergie rendues possibles par l'arrêt de la rotation du ventilateur de l'unité intérieure lorsque l'unité extérieure est arrêtée.Cette fonction est activée avec le réglage initial.Pour désactiver la fonction, voir « 7.3. Contrôle du ventilateur pour les économies d’énergie ».• En mode Refroidissement ou Déshumidifi cation, réglez la température sur une valeur inférieure à la température actuelle de la pièce.• En mode Chauff age, - réglez la température sur une valeur supérieure à la température actuelle de la pièce. - au début du fonctionnement, le ventilateur de l’unité intérieure tourne à très faible vitesse pendant 3 à 5 minutes. - le dégivrage automatique prend la priorité sur le mode Chauff age chaque fois que cela est nécessaire. En mode Ventilateur, la commande de température n'est pas disponible.

Modifi cation de l’unité de température

Si le climatiseur fonctionne, appuyez sur pour arrêter l’appareil.

Appuyez sur et maintenez-le enfoncé pendant plus de 5 secondes. L’unité de température actuelle s’affi che. (Réglage d’usine : °C)

Appuyez sur pour modifi er l’unité de température (°C

Appuyez sur pour terminer le réglage. Si vous n’appuyez pas sur la touche pendant 30 secondes, la température affi chée sera conservée.

5. RÉGLAGES DES FLUX D’AIR

5.1. Réglage de la vitesse du ventilateur

Appuyez sur pour contrôler la vitesse du ventilateur. La vitesse du ventilateur change comme suit.(Auto) (Fort) (Moy) (Bas) (Silencieux)Lorsque est sélectionné, la vitesse du ventilateur dépend des conditions d’utilisation. Réglez la vitesse du ventilateur sur Élevée afi n d’augmenter l’eff et de fi ltrage de l’air. 5.2. Réglage de direction du fl ux d'air Pour plus de détails sur les plages de fl ux d'air, reportez-vous à la section « Plage de la direction du fl ux d'air ».

Réglage de la direction du fl ux d'air haut/bas

Appuyez sur pour régler la direction du fl ux d'air haut/bas.

Réglage de la direction du fl ux d'air gauche/droite ATTENTION Avant d’ajuster la direction du fl ux d’air gauche/droite, assurez- vous que le volet horizontal s’est complètement arrêté.

Ajustez manuellement les deux boutons des volets verticaux. 3.3. Insertion des piles Type de pile : R03/LR03/AAA x 2

Tirez le couvercle dans la direction de la fl èche et ouvrez-le jusqu'à ce qu'il soit coincé.

Retournez la télécommande et poussez l’arrière du couvercle et retirez les pinces en recourbant le couvercle.

Tirez dans la direction de la fl èche tout en recourbant le couvercle.

Insérez les piles comme indiqué dans la fi gure ci-dessus.

Appuyez sur cette touche comme indiqué dans la fi gure ci-dessus. Utilisez la pointe d’un stylo bille ou d’autres objets de petite taille.

Appuyez sur pour lancer le réglage du jour de la semaine et de l’horloge.

pour régler le jour de la semaine (Lundi à Dimanche).

Appuyez sur pour continuer.

pour régler l'horloge. Appuyez sur les boutons pour modifi er l’horloge par incrément d’une minute.Maintenez enfoncés les boutons pour modifi er l’horloge par incrément de 10 minutes.* Une pression sur permet de modifi er l'indicateur de l'heure d'une horloge 12 heures à une horloge 24 heures.

Appuyez sur pour achever le réglage. Tenez vous près de l’unité intérieure. Si vous appuyez de loin sur le bouton, les réglages risquent de ne pas être envoyés correctement.

Installez et fermez le couvercle. REMARQUES :

• Utilisez uniquement le type de piles spécifi é.

• N'utilisez pas diff érents types de piles et ne mélangez pas piles neuves et piles usagées.
• Les piles peuvent être utilisées pendant 1 an environ avec une utilisation ordinaire.

Si la portée de la télécommande diminue sensiblement remplacez les piles et appuyez sur en suivant les indications de la fi gure ci-dessus.

3 étapes pour lancer le fonctionnement

Appuyez sur lancer ou arrêter le fonctionnement.

Appuyez sur pour sélectionner le mode de fonctionnement. Le mode de fonctionnement se change comme suit.(Auto)(Refroidissement) (Déshumidifi cation)(Ventilateur) (Chauff age) 9387602494-01_OM_L8.indb 59387602494-01_OM_L8.indb 5 2024/1/15 9:15:462024/1/15 9:15:46Fr-6 6.1. Minuterie hebdomadaire

Sélectionnez Minuterie hebdomadaire à l’étape 2 de « Procédure de réglage de la minuterie ».

pour sélectionner le numéro de programme et le jour de la semaine. Le numéro de programme (1 à 4) et le jour de la semaine sélectionnés se mettent à clignoter. Lundi Mardi Mercredi Jeudi Vendredi Samedi Dimanche

pour choisir le fonctionnement par minuterie.

• Lorsque vous avez choisir « Sans minuterie » à l’étape 4, l’affi che du réglage revient à l’étape 1.

régler la minuterie Marche ou la minuterie Arrêt.

• Lorsque vous avez choisir « Minuterie Arrêt » à l’étape 4, l’affi che du réglage revient à l’étape 1.

pour régler la température. Plage de confi guration de la température Auto, Refroidissement, ou Mode Déshumidifi cation : 18,0 °C à 30,0 °C *Même si vous réglez sur 10,0 °C, 16,0 °C à 17,5 °C, le climatiseur fonctionnera à 18,0 °C. Mode Chauff age : 10,0 °C ou 16,0 °C à 30,0 °C

L’affi chage du réglage revient à l’étape 1.

Appuyez sur pour achever le réglage. Tenez vous près de l’unité intérieure. REMARQUE : L’indicateur [ ] sur l’unité intérieure ne s’allume même si le réglage est terminé.

• Si vous souhaitez revenir à l’étape précédente, appuyez sur .

• Pour vérifi er le programme, utilisez

pour naviguer dans les réglages de la minuterie Hebdomadaire à l’étape 2. Pour fi nir la vérifi cation, appuyez sur .

• Pour désactiver la minuterie Hebdomadaire, appuyez sur pendant que est indiqué sur l’affi chage de la télécommande. L’indicateur disparaitra. REMARQUES :

Les modes de fonctionnement seront les mêmes que ceux au moment du dernier arrêt de l'appareil, ainsi le type de fonctionnement Refroidissement → Chauff age

• Refroidissement → Chauff age ne peut pas être automatiquement réglé.

• Si vous réglez la minuterie Marche et la minuterie Arrêt simultanément, le climatiseur activera la minuterie Marche.

• Si deux minuteries Marche sont réglées simultanément; le climatiseur les activera dans l'ordre du numéro du programme.

• Vous ne pouvez pas utiliser la minuterie Hebdomadaire en même temps que les autres minuteries. Si vous utilisez la minuterie Marche/Arrêt, la Minuterie à programmation, ou la minuterie de Mise en veille lorsque la minuterie Hebdomadaire fonctionne, la minuterie Hebdomadaire sera désactivée. En pareil cas, activez la minuterie Hebdomadaire une fois l’autre minuterie terminée.

Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte. Jour de la semaine Numéro du programme (Sans minuterie) (Minuterie Marche) (Minuterie Arrêt)

REMARQUE : Lorsque l’indicateur[ ] sur l’unité intérieure clignote, réglez à nouveau l’horloge et la minuterie. Ce clignotement indique que l’horloge interne connait une défaillance à cause d’une coupure de courant. (Reportez-vous à page 14.)

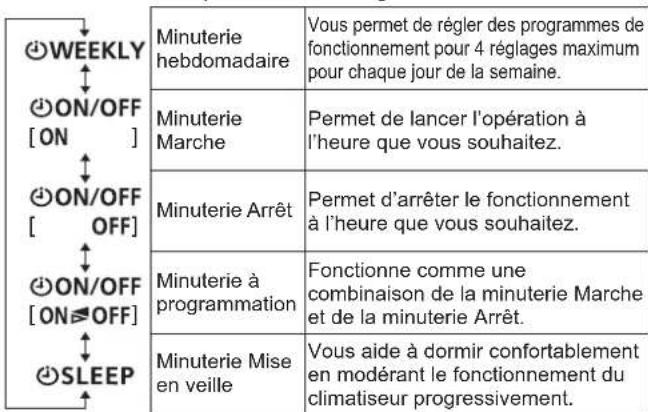

Procédure de réglage de la minuterie Avant de régler la minuterie, ajustez l’horloge. (Consultez "3.3. Insertion des piles").

sur l’affi chage de la télécommande se met à clignoter.

pour sélectionner le fonctionnement par minuterie. Le fonctionnement par minuterie changera comme suit :

Minuterie hebdomadaire Vous permet de régler des programmes de fonctionnement pour 4 réglages maximum pour chaque jour de la semaine. Minuterie Marche Permet de lancer l’opération à l’heure que vous souhaitez. Minuterie Arrêt Permet d’arrêter le fonctionnement à l’heure que vous souhaitez. Minuterie à programmation Fonctionne comme une combinaison de la minuterie Marche et de la minuterie Arrêt. Minuterie Mise en veille Vous aide à dormir confortablement en modérant le fonctionnement du climatiseur progressivement.

Confi gurez chaque fonctionnement par minuterie. Pour plus de détails, reportez-vous aux instructions suivantes de chaque réglage de minuterie.

Pour terminer le réglage de la minuterie, appuyez sur . Tenez vous près de l’unité intérieure.

Appuyez à nouveau sur pour annuler le réglage de la minuterie durant la procédure.

Réglage du mode Oscillation

Appuyer sur pour lancer/arrêter le mode Oscillation. REMARQUE : La fonction Oscillation peut cesser temporairement lorsque le ventilateur de l'unité intérieure tourne à très faible vitesse ou est à l'arrêt.

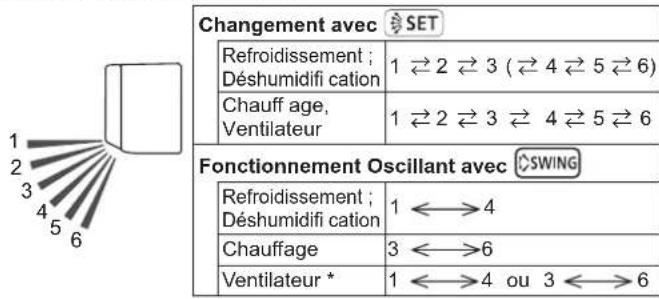

Plage de la direction du fl ux d'air Direction du fl ux d'air haut/bas

Changement avec Refroidissement ; Déshumidifi cation

Chauff age, Ventilateur

Fonctionnement Oscillant avec Refroidissement ; Déshumidifi cation

Chauff age 3 6 Ventilateur * 1 4 ou 3 6

• La plage du fonctionnement Oscillant dépend de la direction du fl ux d’air réglé avant le fonctionnement Oscillant. REMARQUES :

• N’ajustez pas le volet manuellement.

• En mode Auto ou Chauff age, la direction du fl ux d’air reste en position 1 pendant un moment au début de l’opération.

Durant les modes Refroidissement ou Déshumidifi cation, le fl ux d’air descendant peut passer au fl ux ascendant comme suit. Cette fonction sert à empêcher l’égouttement de condensation et l'endommagement de vos biens. Condition : La position 4-6 est maintenue pendant 30 minutes Flux d’air ajusté sur : Position 3

• Lors de l’utilisation de l’appli mobile, le fl ux d’air haut/bas peut être sélectionné parmi 4 positions. 9387602494-01_OM_L8.indb 69387602494-01_OM_L8.indb 6 2024/1/15 9:15:462024/1/15 9:15:46Fr-7

7. MODES ÉCONOMIE D'ÉNERGIE

7.1. Fonctionnement en mode Économique Il permet d'économiser davantage d'électricité que les autres modes de fonctionnement en changeant la température confi gurée sur un réglage modéré.

Appuyez sur pour activer/désactiver le mode Économie. L’indicateur[ ] sur l'unité intérieure s'allumera.Mode de fonctionnementTempérature de la pièceRefroidissement/Déshumidifi cationQuelques degrés de plus que la température confi guréeChauff ageQuelques degrés de moins que la température confi guréeREMARQUES :

• En mode Refroidissement, Chauff age ou Déshumidifi cation, ce mode utilise une puissance maximum d'environ 70% de celle des modes usuels.• Ce mode n'est pas utilisable lorsque le contrôle de la température s'eff ectue en mode Auto.

Détecteur de présence pour les économies d'énergie AVERTISSEMENT

• N’utilisez pas cette fonction lorsque des nourrissons, des enfants, des personnes âgées ou malades sont seuls dans la pièce. ATTENTION

• N’utilisez pas cette fonction dans des pièces pour serveur ou d’autres endroits où personne ne se trouve.

• Ne placez aucun objets imposants à proximité du détecteur de présence. Maintenez également les dispositifs de chauff age en dehors de la zone de détection du capteur. Lorsque personne ne se trouve dans la pièce, le climatiseur fonctionne modérément pour empêcher le gaspillage d’électricité.(Cette fonction est activée au moment de l'achat).

Pour modifi er le réglage, appuyez sur . Lorsque le programme d’économie d’énergie est activé, sur l’affi chage de la télécommande s’allume.REMARQUES :• Les modes suivants auront priorité sur le programme d’économie d'énergie. - Mode minuterie de mise en veille - Mode chauff age 10 °C• Le programme d'économie d'énergie risque de ne pas fonctionner lorsque la température de la pièce diff ère beaucoup de la température confi gurée, comme juste après le démarrage de l'appareil.

Exemples de minuterie Hebdomadaire Exemple 17:00 9:00 11:00 17:00 23:00Lundi VendrediProgramme Programme Programme Programme Marche Arrêt Marche Arrêt26 °C 28 °CRéveil Départ au travailRetour à la maisonCoucherSamedi(Pas de réglages de minuterie)DimancheProgramme Programme Programme Programme Arrêt Arrêt Arrêt Arrêt(Marche) (Marche) (Marche) (Marche) Exemple 2 : Vous pouvez spécifi er les réglages de température à l’aide de la minuterie Marche dans la minuterie Hebdomadaire.7:00 9:00 17:00 23:00 Programme 1 Programme 2 Programme 3 Programme 4 Marche Marche Marche Marche28 °C 26 °C 27 °C 28 °C 6.2. Minuterie Marche ou minuterie Arrêt

Sélectionnez la minuterie Marche ou minuterie Arrêt à l’étape 2 de la « Procédure de réglage de la minuterie ».

régler la minuterie Marche ou la minuterie Arrêt. Pression courte sur le bouton : L’heure change par incrément de +5/-5 minutes.Appuyer et maintenir le bouton enfoncé : L’heure change par incrément de +10/-10 minutes.

Pour désactiver la minuterie On/Off (Marche/Arrêt), appuyez sur pendant que est indiqué sur l’affi chage de la télécommande. L’indicateur disparaitra. 6.3. Minuterie à programmation

Réglez la minuterie Marche ou la minuterie Arrêt. (Consultez "6.2. Minuterie Marche ou minuterie Arrêt").

Sélectionnez Minuterie à programmation à l’étape 2 de « Procédure de réglage de la minuterie ». La minuterie dont l’heure de réglage est plus proche de l’heure actuelle, fonctionne en premier.L’ordre du fonctionnement par minuterie est affi ché comme suit : Minuterie Indicateur sur l'affi chage de la télécommande Minuterie Marche→ArrêtMinuterie Arrêt→MarcheREMARQUE : Vous pouvez confi gurer la minuterie à Programmation uniquement pour une période de 24 heures. 6.4. Minuterie Mise en veille

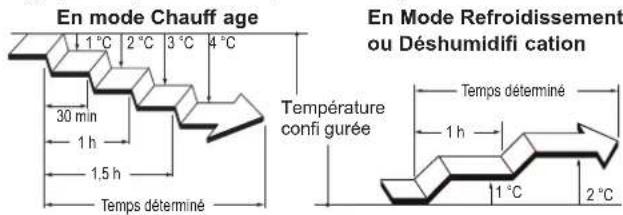

Sélectionnez Minuterie de mise en veille à l’étape 2 de « Procédure de réglage de la minuterie ».

pour confi gurer l’heure jusqu’à ce que l’opération s’arrête. À chaque pression sur le bouton, l'heure change comme suit :

30M (H : h, M : min)• Pour désactiver la minuterie de mise en veille, appuyez sur pendant que est indiqué sur l’affi chage de la télécommande.L’indicateur disparaitra.Pendant le fonctionnement de la minuterie Mise en veille, la température de réglage change comme indiqué dans la fi gure suivante.En mode Chauff ageTempérature confi gurée Temps déterminé 1 h Temps déterminé 1 h 1,5 h 30 min 1 °C 2 °C 3 °C 4 °C 2 °C 1 °C En Mode Refroidissement ou Déshumidifi cation Une fois le temps défi ni écoulé, le climatiseur s'éteint complètement. 9387602494-01_OM_L8.indb 79387602494-01_OM_L8.indb 7 2024/1/15 9:15:472024/1/15 9:15:47Fr-8

8.1. Mode Puissant En mode Puissant, le climatiseur fonctionne à la puissance maximale avec un fl ux d'air puissant pour rafraîchir ou réchauff er rapidement la pièce.REMARQUE : Cette fonction ne peut pas être utilisée avec une connexion multi-split.

Appuyez sur pour activer/désactiver le mode Puissant. Une fois activé, l'unité intérieure émet alors 2 bips courts.Une fois désactivé, l'unité intérieure émet alors 1 bip court.Le mode Puissant est automatiquement désactivé dans les situations suivantes :• Le mode Puissant fonctionne pendant une certaine durée, et la température atteint la température confi gurée en mode Refroidissement, Déshumidifi cation, ou Chauff age.

• 20 minutes après le démarrage du mode Puissant.REMARQUES :• La direction du fl ux d'air et la vitesse du ventilateur sont commandées automatiquement.• Le mode Puissant est incompatible avec le fonctionnement en mode Économique.• Le mode Puissant est prioritaire sur les modes suivants. Si les modes suivants sont réglés, ils démarreront une fois que le mode Puissant sera terminé. - Fonctionnement silencieux de l'unité extérieure - Programme d’économie d'énergie
• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte.

Fonctionnement silencieux de l'unité extérieure Le fonctionnement silencieux de l'unité extérieure diminue le bruit de l’unité extérieure. Durant ce mode, le nombre de rotation du compresseur diminue, et le ventilateur pivote lentement.REMARQUE : Cette fonction ne peut pas être utilisée avec une connexion multi-split.

Appuyez sur pour activer ou désactiver le Fonctionnement silencieux de l'unité extérieure. sur la télécommande apparait, lorsque le fonctionnement silencieux de l'unité extérieure est activé.Le réglage est préservé même si le climatiseur est éteint.REMARQUES : • Cette opération ne peut pas être eff ectuée simultanément avec le mode Ventilateur, le mode Déshumidifi cation et le mode Puissant.

• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte. 8.3. Mode chauff age 10°C Le mode Chauff age 10 °C maintient la température ambiante à 10,0 °C pour éviter que la température ambiante ne baisse trop.

Appuyez sur activer le mode chauff age 10 °C. L’unité émet un signal sonore court et l’indicateur [ ] sur l’unité intérieure s’allume.

Appuyez sur pour éteindre le climatiseur. L’indicateur [ ] s’éteint.REMARQUES :• Durant le mode Chauff age 10°C, seul est valide. Ce mode ne démarre pas si la température ambiante est trop élevée.

• Si la télécommande fi laire (en option) est connectée, cette fonction est restreinte.

Détails sur le programme d’économie d'énergie Le détecteur de présence de l’unité intérieure détecte le mouvement des êtres humains.Si personne ne se trouve dans la pièce pendant environ 20 minutes, la température réglée sera automatiquement contrôlée.Lorsqu'une personne revient dans la pièce, le climatiseur revient aux réglages d’origine.Mode de fonctionnementTempérature de la pièce(Lorsque personne ne se trouve dans la pièce)Refroidissement/Déshumidifi cationSupérieur à la température réglée (Max. +2˚C) Chauff age Inférieur à la température réglée (Max. -4˚C) Auto Selon le mode de fonctionnement (Refroidissement/ Chauff age/Déshumidifi cation). Plage de détection du détecteur de présence 90° 6 m 6 m 50° 50°Vue latérale Vue de dessusREMARQUE : Le détecteur de présence détecte la lumière infrarouge émise par les êtres humains, la détection peut s’avérer incorrecte dans les situations suivantes.Situations dans lesquelles le capteur peut ne détecter personne dans la pièce, alors que quelqu'un s'y trouve :• Lorsque la température de la pièce est élevée et qu'elle est proche de la température corporelle des personnes. (Comme lorsque la température est de 30°C ou plus en été.)• Lorsqu'une personne se trouve dans la pièce, mais ne bouge pas pendant une longue période.• Lorsqu'une personne est cachée par un sofa, d'autres meubles, du verre, ou dans des situations semblables.• Lorsqu'une personne porte des vêtements très épais et se trouve dos au capteur.Situations dans lesquelles le capteur peut détecter une personne dans la pièce, alors que personne ne s'y trouve• Lorsqu'un chat ou un chien se déplace dans la pièce.• Lorsque le vent fait bouger les rideaux ou les plantes.

• Lorsque des appareils de chauff age, humidifi cateurs ou des appareils électriques comme des ventilateurs électriques oscillants fonctionnent.

Contrôle du ventilateur pour économiser l'énergie En mode Refroidissement, lorsque la température ambiante atteint la température confi gurée, le ventilateur de l’unité intérieure tourne de façon intermittente pour économiser de l’énergie. (Cette fonction est activée au moment de l'achat). Pour modifi er le réglage, procédez comme suit ;

Appuyez sur jusqu’à ce que les indicateurs sur la télécommande s’éteignent.

Appuyez sur et maintenez-le enfoncé pendant plus de 5 secondes. Le et l’état actuel s’affi chent. : Activé : Désactivé

Appuyez sur pour commuter l’état.

Appuyez sur pour envoyer le réglage à l’unité intérieure. L'affi chage revient à l'écran initial. REMARQUE : Si vous n'appuyez sur aucune touche pendant 30 secondes après l'affi chage de , s'éteint. Dans ce cas, répétez le réglage à partir de l'étape 2. 9387602494-01_OM_L8.indb 89387602494-01_OM_L8.indb 8 2024/1/15 9:15:472024/1/15 9:15:47Fr-9

Commande de réseau local sans fi l Ce mode d’emploi décrit uniquement la procédure de confi guration de la télécommande.Pour des instructions sur le fonctionnement de l’appli mobile, consultez le mode d'emploi de l’appli mobile.REMARQUES :• Les paramètres du climatiseur dans l’appli mobile ne seront pas refl étés dans la télécommande sans fi l.

Il ne sera pas possible d’opérer et de surveiller à partir de l’appli mobile tant que le climatiseur est hors tension (par disjoncteur ou prise).

• La température ambiante sera affi chée dans l’appli mobile durant le fonctionnement. Toutefois, la température ambiante affi chée peut ne pas être correcte en fonction de la situation dans la pièce ou de l’état de fonctionnement du climatiseur. Utilisez cette dernière uniquement comme référence.
• Si les paramètres de l’appli mobile et de la télécommande diff èrent, la dernière opération eff ectuée prendra la priorité.• Si des paramètres de minuterie sont apportés depuis l’appli mobile et depuis la télécommande ou la télécommande fi laire, les paramètres de minuterie seront actifs.Le contenu de l’étiquette de réseau local sans fi l est nécessaire au paramétrage du réseau local sans fi l.Notez le SSID et le code PIN dans le tableau suivant. Ouvrez la grille d'admission. Étiquette du réseau local sans fi l(Sous le capot de l’adaptateur de réseau local sans fi l) QR Code
• La disposition de l'étiquette de réseau local sans fi l peut varier selon la pièce ou le modèle.Informations sur l'adaptateur de réseau local sans fi l SSID PIN Norme compatible LAN sans filIEEE 802.11 b/g/nBandes de fréquence2,4 GHz(aux Etats-Unis ou au Canada : 1 ch à 11 ch)(dans les autres régions : 1 ch à 13 ch)Puissance maximale de ra-diofréquence40 mWSécurité LAN sans fil Open WEP WPA (PSK)WPA2_Personal (PSK)WPS pour enregistrement même LAN« AIRSTAGE Mobile » est une marque commerciale de FUJITSU GENERAL LIMITED.Android et Google Play sont des marques commerciales de Google LLC.App Store est une marque de service d’Apple Inc., enregistrées aux É-U. dans d’autres pays.iOS est une marque commerciale ou une marque commerciale déposée de Cisco aux États-Unis et dans d’autres pays et est utilisée sous licence.« QR Code » est une marque commerciale de DENSO WAVE INCORPORATED. 9.1. Précautions d’usage Précautions d’usage pour commande de réseau local sans fi l AVERTISSEMENT

• Ne pas réparer, ni démonter ou remodeler l'adaptateur de réseau local sans fi l.

• Ne pas mouiller l'adaptateur de réseau local sans fi l ni ne l’utiliser dans des emplacements très humides.

• N'utilisez pas l'appareil avec des mains mouillées.

• Ne pas installer l'adaptateur de réseau local sans fi l dans des endroits où l’utilisation d’un équipement sans fi l est interdit (par ex. hôpitaux).

Ne pas utiliser la commande de réseau local sans fi l dans une pièce dans laquelle de jeunes enfants ou des personnes avec des handicaps physiques sont présentes.

Ne pas utiliser la commande de réseau local sans fi l à proximité de personnes portant un simulateur cardiaque ou similaire.

Ne pas utiliser la commande de réseau local sans fi l à proximité d’équipements à commande automatique (par ex. portes automatiques et avertisseurs d’incendie). ATTENTION

Lors du nettoyage du climatiseur, assurez-vous d’arrêter le fonctionnement et de mettre l’appareil hors tension. Autrement, il existe un risque de choc électrique ou de blessure.

• Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous installez l'adaptateur de réseau local sans fi l.

• N’insérez pas de doigts, bâtons etc., dans la pièce de raccordement de l'adaptateur de réseau local sans fi l et dans la fente d’insertion du climatiseur.

L'adaptateur de réseau local sans fi l n’est pas un périphérique USB. Ne le raccordez pas à un autre équipement que celui spécifi é. Autrement, un dysfonctionnement ou un incendie risqueraient de se produire. ● Lorsque vous utilisez la commande de réseau local sans fi l, il devient possible d’utiliser le climatiseur depuis des endroits où vous ne le voyez pas directement. Ce qui signifi e que les personnes dans la pièce peuvent être exposées au fonctionnement involontaire du climatiseur. Vérifi ez l’état de la pièce avant d’utiliser la commande de réseau local sans fi l.

• Veillez à vérifi er régulièrement que de la poussière ne s’est pas accumulée autour de la fente de connexion du climatiseur de l'adaptateur de réseau local sans fi l.

• Assurez-vous de vérifi er à l’avance qu’il n’existe aucun dysfonctionnement du climatiseur.

• Assurez-vous que le fl ux d’air du climatiseur ne causera aucun eff ets indésirables. Des objets peuvent chuter en causant des dommages corporels, un incendie, ou des dégâts matériels.

• Si vous savez qu’il se trouve des personnes dans le voisinage du climatiseur, informez-les à l’avance que vous allez l’utiliser depuis un emplacement distant. Le démarrage soudain du climatiseur peut surprendre la personne et la faire chuter ou dégringoler si la personne se trouve sur une échelle. En outre, des changements rapides de la température ambiante risquent de causer une détérioration de la condition physique d’une personne. Ne pas utiliser la commande de réseau local sans fi l lorsque des personnes dans la pièce ne sont pas en mesure de commander la température par elles-mêmes (par exemple, des nourrissons, des enfants, des personnes avec des handicaps physiques ou des personnes malades).

Assimilez entièrement les réglages de minuterie réservés et d’autres opérations avant d’utiliser la commande de réseau local sans fi l. Le démarrage soudain du climatiseur risquent de causer une détérioration de la condition physique d’une personne ou des eff ets indésirables sur les animaux ou sur les plantes. 9387602494-01_OM_L8.indb 99387602494-01_OM_L8.indb 9 2024/1/15 9:15:472024/1/15 9:15:47Fr-10

Vérifi ez fréquemment les réglages et la situation de fonctionnement du climatiseur lors de l’utilisation de la commande de réseau local sans fi l depuis un emplacement distant. Des changements rapides de la température ambiante risquent de causer une détérioration de la condition physique d’une personne ou des eff ets indésirables sur les animaux ou sur les plantes. ● Si vous utilisez le climatiseur depuis la commande de réseau local sans fi l, les voyants indicateurs et la réception sonore sur le climatiseur ne fonctionnent pas.

Si la réception est mauvaise entre l'adaptateur de réseau local sans fi l et le point d’accès, l’ajustement de la position du point d’accès ou de la direction de l’antenne peut améliorer la réception. Il est également possible d’améliorer la réception en rapprochant le point d’accès de l'adaptateur de réseau local sans fi l ou en utilisant un répéteur de réseau local sans fi l. Ondes radio et précautions d’usage Lorsque vous utilisez un réseau local sans fi l, il existe des précautions que vous devez observer par rapport aux ondes radio, aux informations personnelles etc. Afi n d’utiliser la commande de réseau local sans fi l correctement, veillez à lire les précautions suivantes et le mode d’emploi de l’équipement de réseau local sans fi l que vous utilisez. Nous n’assumerons aucune responsabilité, à moins qu’une responsabilité civile ne soit reconnue, en ce qui concerne des dysfonctionnements ainsi que d’autres défectuosités ou dommages engendrés par l’adaptateur de réseau local sans fi l qui se produisent en raison d’une utilisation incorrecte ou durant une utilisation par vous-même ou par un tiers.

Des changements ou des modifi cations non expressément approuvés par la partie responsable de la conformité peuvent invalider le droit de l’utilisateur à utiliser l’équipement. Ce transmetteur doit être coimplanté ou utilisé conjointement avec une antenne ou un transmetteur autre quelconque.

Cet équipement est conforme aux limites d’exposition radio FCC/ IC en vigueur dans un environnement non contrôlé et répond aux directives d’exposition aux radiofréquences (RF) de la FCC ainsi qu’aux règles d’exposition aux radiofréquences (RF) RSS-102 de l’IC. Cet équipement doit être installé et utilisé en maintenant le radiateur à au moins 20 cm du corps de la personne. (Les modèles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).) REMARQUES :

• Ce produit répond aux règles de la section 15 de la réglementation FCC aux normes RSS exempts de licence d’Industry Canada. L’utilisation est sujette aux deux conditions suivantes : (1) ce dispositif ne doit pas causer d’interférences, et (2) ce dispositif doit accepter toute interférence, y compris une interférence susceptible de causer un fonctionnement indésirable de ce dispositif. (Les modèles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).)

Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la section 15 de la réglementation FCC.

Ne pas utiliser l'adaptateur de réseau local sans fi l dans les emplacements suivants. L’utilisation de l'adaptateur de réseau local sans fi l dans de tels emplacements risque de rendre les communications instables ou non possibles.

Près d’un équipement de communication sans fi l utilisant la même bande de fréquence (2,4 GHz) que l'adaptateur de réseau local sans fi l.

Dans les emplacements où se trouvent des champs magnétiques provenant d’équipements tels que des fours à micro-ondes, ou bien où se produisent de l’électricité statique ou des interférences d’ondes radio. (Les ondes radio risquent de ne pas passer en fonction de l’environnement.)

Précautions d’usage en matière d’informations personnelles (liées à la sécurité) ● Il existe un risque d’interception si vous utilisez un équipement de réseau local sans fi l en raison de l’utilisation d’ondes radio que vous utilisiez le chiff rement ou non.

Le réseau local sans fi l utilise des ondes radio pour échanger des informations entre l'adaptateur de réseau local sans fi l et le point d’accès. Cela signifi e qu’il a l’avantage de pouvoir librement établir une connexion de réseau local dans la limite de portée des ondes radio. D’un autre côté, si les ondes radio sont dans la limite d’une certaine plage, elles atteindront tous les emplacement au delà des obstacles (par ex. murs). Par conséquent, il est possible que vos communications soient interceptées et lues ou illégalement infi ltrées. ● Ne vous connectez pas à un équipement et à des réseaux que vous n’êtes pas autorisé à utiliser lors de la mise en place de votre connexion sans fi l. ● Réinitialiser les paramètres de l'adaptateur de réseau local sans fi l lors de sa mise au rebut ou de son transfert à un tiers.

Autres ● Utilisez l'adaptateur de réseau local sans fi l comme un équipement de réseau sans fi l normal.

N’utilisez pas l'adaptateur de réseau local sans fi l dans des hôpitaux ou à proximité d’emplacements avec du matériel médical.

Ne pas utiliser l'adaptateur de réseau local sans fi l à l’intérieur d’un avion.

• N’utilisez pas l'adaptateur de réseau local sans fi l à proximité d’un équipement électronique gérant un contrôle de haute précision ou des signaux faibles. Exemple d’équipements électroniques auxquels prêter attention : Appareils auditifs, simulateurs cardiaques, avertisseurs d’incendie, portes automatiques et autres équipements à commande électronique ● Il ne s’agit pas d’une garantie de connexion sans fi l et de performance avec tous les routeurs sans fi l dans tous les environnements résidentiels. Les ondes radio risquent de ne pas passer ou d’être interrompues dans les situations suivantes.

• Utilisations dans des immeubles fabriqués en béton, en barres d’armature ou en métal

• Installation à proximité d’obstacles

• Brouillage avec un autre équipement de communication utilisant la même fréquence.

Emplacements où se trouvent des champs magnétiques d’équipements tels que des fours à micro-ondes, ou bien où se produisent de l’électricité statique ou des interférences d’ondes radio. ● Installez et confi gurez l’adaptateur de réseau local sans fi l uniquement après avoir lu le mode d’emploi du point d’accès. 9.2. Réglage pour utiliser la commande de réseau local sans fi l Étape 1. Installation de l’appli mobile

Ouvrez « Google Play » ou « App Store », en fonction du type de votre smartphone.

Recherchez « AIRSTAGE Mobile ».

Installez l’appli mobile en suivant les instructions à l'écran. REMARQUE : Si vous ne trouvez pas le logiciel de l’application (application mobile), c’est qu’il est actuellement indisponible dans votre région. Étape 2. Inscription de l’utilisateur

Ouvrez l’appli mobile installée.

Enregistrez l’utilisateur en suivant les instructions de l'appli mobile. Étape 3. Enregistrement du climatiseur (jumelage de l’adaptateur de réseau local sans fi l) REMARQUES :

• Avant de commencer, attendez 60 secondes ou plus après mise sous tension du climatiseur (par disjoncteur ou prise).

• Vérifi ez que le téléphone intelligent est relié au point d’accès auquel vous connectez le climatiseur. Ce paramètre ne fonctionne pas s’il n’est pas connecté au même point d’accès.

• Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent, répétez le paramétrage du mode choisi. 9387602494-01_OM_L8.indb 109387602494-01_OM_L8.indb 10 2024/1/15 9:15:482024/1/15 9:15:48Fr-11

Scannez le QR Code sur l’adaptateur de réseau local sans fi l pour utiliser l’entrée automatique du SSID et le PIN de l’adaptateur de réseau local sans fi l. Consultez page 9 pour connaitre l’emplacement du QR Code.

Enregistrez le climatiseur en suivant les instructions de l'appli mobile. <Comment accéder au manuel en ligne>

Connectez-vous à l’appli mobile.

Cliquez sur l’onglet Réglages.

Cliquez sur [Support].

Cliquez sur [Manuel]. Une fois l’enregistrement terminé, l’indicateur [ ] sur l'unité intérieure s'allumera. Désactivation temporaire du réseau local sans fi l REMARQUE : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’affi chage de la télécommande revient à son écran d’origine.

Si le climatiseur fonctionne, appuyez sur pour arrêter l’appareil.

Appuyez sur sur la télécommande et maintenez-la enfoncée pendant plus de 5 secondes. s’affi chera sur l'écran de la télécommande.

Sélectionnez à l’aide de sur la télécommande. (*1)

L’indicateur [ ] sur l'unité intérieure s'éteindra. *1 : Si vous souhaitez réactiver le réseau local sans fi l, sélectionnez à la 2ème étape. Initialisation (réinitialisation) Initialisez (réinitialisez) l'adaptateur de réseau local sans fi l dans les situations suivantes :

• Modifi cation du point d’accès

• Mise au rebut du produit

• Transfert de l’appareil vers un tiers Désinscription du climatiseur Désinscrivez le climatiseur avec l’appli mobile. (Consultez le mode d’emploi de l’appli mobile pour des détails.) Initialisation de l'adaptateur de réseau local sans fi l REMARQUE : Si vous n’appuyez sur aucune touche de la télécommande pendant 60 secondes, l’affi chage de la télécommande revient à l’écran d’origine.

Si le climatiseur fonctionne, appuyez sur pour arrêter l’appareil.

Appuyez sur sur la télécommande et maintenez-la enfoncée pendant plus de 5 secondes. s’affi chera sur l'écran de la télécommande.

Sélectionnez à l’aide de sur la télécommande.

sur l’affi chage de la télécommande se met à clignoter.

Le temoin [ ] sur l'unité intérieure s'éteindra après avoir clignoté rapidement. Pour continuer l’utilisation Si vous ou un tiers souhaitez continuer à utiliser l’adaptateur de réseau local sans fi l, suivez les procédures décrites dans « Enregistrement du climatiseur (couplage de l'adaptateur de réseau local sans fi l) » pour vous reconnecter à un autre point d’accès. REMARQUE : Il est impossible de confi gurer le réseau local sans fi l si l'ancien propriétaire n'a pas annuler l'inscription ou initialiser l’adaptateur de réseau local sans fi l. Dans ce cas, contactez votre personnel de service autorisé. Mise à jour du fi rmware ATTENTION Ne tirez pas sur la prise d’alimentation et ne coupez pas le disjoncteur pendant la mise à jour du micrologiciel de l’unité intérieure ou de l’adaptateur WLAN. Cela pourrait provoquer des dysfonctionnements. Pour l'adaptateur WLAN Le logiciel de l'adaptateur WLAN peut être mis à jour automatiquement. Durant la mise à jour, vous ne pouvez pas faire fonctionner le climatiseur à partir de l'appli mobile. Cela dure au maximum 5 minutes. Pour l'unité intérieure Le fi rmware de l'unité intérieure peut être mis à jour. Vous pouvez programmer la mise à jour ou mettre à jour le fi rmware manuellement à partir de l'appli mobile. Pour plus de détails, reportez-vous au manuel d'utilisation de l'appli mobile. Pendant la mise à jour, les témoins lumineux clignotent et le climatiseur arrête de fonctionner. (Reportez-vous à la section « État des voyants indicateurs ».) Cela dure au maximum 30 minutes. Retrait de l'adaptateur de réseau local sans fi l ATTENTION

• Veillez à couper l'alimentation du climatiseur lors de l'installation ou du retrait de l’adaptateur de réseau local sans fi l afi n d'éviter tout risque de choc électrique.

• Ne mettez pas vos doigts, bâtons, etc. dans la partie connexion de l’adaptateur de réseau local sans fi l et la fente de connexion de l'unité intérieure. Autrement, un choc électrique ou des dommages au produit pourraient survenir.

• Ne vous tenez pas sur une plate-forme instable lors de l'installation ou du retrait de l'adaptateur de réseau local sans fi l pour éviter les blessures.

Assurez-vous d'éteindre le climatiseur et de débrancher toutes les alimentations électriques.

Ouvrez la grille d'admission.

Ouvrez le capot de l'adaptateur de réseau local sans fi l jusqu'à ce qu'il s'enclenche. 9387602494-01_OM_L8.indb 119387602494-01_OM_L8.indb 11 2024/1/15 9:15:482024/1/15 9:15:48Fr-12 Grille d’admissionFiltres à airCorps de l’unité intérieureFiltres d'épuration d'airLa fréquence de nettoyage est indiquée dans le tableau suivant.

Fréquences auxquelles les composants doivent faire l’objet d'une maintenance Nomenclature des composants Fréquence Nettoyage Remplacement Corps de l'unité intérieure, grille d'entréeSi vous remarquez Filtre à air Toutes les 2 semaines Filtre d’épuration de l'air (*1)Filtre pomme-catéchine (UTR-FA16) ―Tous les 3 mois(Blanc)Filtre désodorisant à ions (UTR-FA16-2)Tous les 3 moisTous les 3 ans(Bleu clair) *1 : Les fi ltres d'épuration d'air sont vendus séparément. Lors de leur remplacement, contactez le magasin où vous les avez acheté. Nettoyage du corps de l’unité intérieure REMARQUES :• Ne pas utiliser d'eau à une température supérieure à 40 °C.• Ne pas utiliser de produits de nettoyage, de solvants volatils tels que le benzène ou un diluant.

Nettoyez délicatement le corps de l’unité intérieure avec un tissu doux humidifi é avec de l’eau chaude.

Nettoyez délicatement le corps de l’unité intérieure avec un tissu doux et sec. Nettoyage du fi ltre à air

Ouvrez la grille d’admission jusqu’à enclenchement.

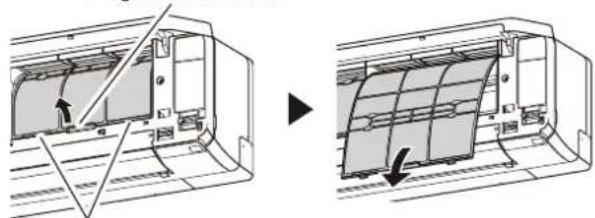

Retirez les fi ltres à air. Soulevez la poignée des fi ltres à air, déconnectez les deux attaches inférieures, et eff ectuez le retrait.Poignée du fi ltre à airAttaches (2 emplacements)

Enlevez la poussière de l’une des deux façons suivantes.

• Nettoyage à l’aspirateur.• Lavage avec du détergent doux et de l'eau chaude. Après le lavage, faites sécher entièrement les fi ltres à air à l’ombre.

Retirez l'adaptateur de réseau local sans fi l de la fente de connexion de l'unité intérieure dans le sens indiqué sur la fi gure.

Fermez le capot de l’adaptateur de réseau local sans fi l et la grille d’admission.

Réglage du code personnalisé de la télécommande En réglant les codes personnalisés de l’unité intérieure et de la télécommande, vous pouvez spécifi er le climatiseur qui contrôle la télécommande.Lorsque deux climatiseurs ou plus se trouvent dans la pièce et que vous souhaitez les utiliser séparément, réglez le code personnalisé (4 sélections possibles).REMARQUE : Si les codes personnalisés de l’unité intérieure et de la télécommande sont diff érents l’unité intérieure ne peut pas recevoir de signal de la télécommande.Comment sélectionner le code personnalisé de la télécommande

Appuyez sur jusqu’à ce que l’horloge s’affi che sur l’affi chage de la télécommande.

Appuyez sur et maintenez-le enfoncé pendant plus de 5 secondes. Le code personnalisé de la télécommande sera affi ché (initialement réglé sur A).

Appuyez sur pour modifi er le code personnalisé entre A (

Faites correspondre le code personnalisé sur l’écran au code personnalisé du climatiseur.

Appuyez une nouvelle fois sur . Le code personnalisé sera confi guré. L’affi chage retournera à l’affi chage de l’horloge.

• Pour modifi er le code personnalisé du climatiseur, contactez un technicien de service agréé (initialement réglé sur A). Si vous n’appuyez sur aucune touche dans les 30 secondes qui suivent l’affi chage du code personnalisé, l’affi chage revient à l’affi chage de l’horloge initial. Dans ce cas, répétez le réglage à partir de l'étape 2. Selon la télécommande, le code personnalisé peut revenir à A lorsque les piles sont remplacées. En pareil cas, réinitialisez le code personnalisé si nécessaire. Si vous ignorez le code personnalisé du climatiseur, essayez chacun des codes personnalisés jusqu’à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

11. NETTOYAGE ET ENTRETIEN

• Avant de nettoyer ce produit, mettez-le hors tension et débranchez toute les sources d'alimentation.

Avant de démarrer l'appareil, vérifi ez que la grille d'admission a été correctement fermée. Si la grille d'admission n'est pas correctement fermée, cela risque d'aff ecter le bon fonctionnement ou les performances du climatiseur.

Si le nettoyage du fi ltre implique des travaux dans un endroit en hauteur, contactez un technicien de service agréé.

Ne touchez pas aux ailettes en aluminium de l’échangeur thermique intégré à l'unité intérieure afi n d’éviter toute blessure lors de l’installation ou de l’entretien de l’appareil.

• Ne projetez pas de laques ou d'insecticides liquides sur le corps de l'unité intérieure.

Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous maintenez l'unité. 9387602494-01_OM_L8.indb 129387602494-01_OM_L8.indb 12 2024/1/15 9:15:482024/1/15 9:15:48Fr-13 Retrait et installation de la grille d'admission

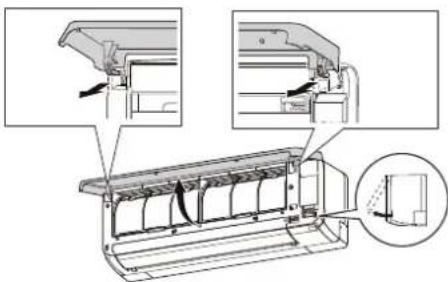

Retrait de la grille d'admission

Ouvrez la grille d’admission jusqu’à enclenchement.

Tirez sur les tiges de montage tout en maintenant la grille d’admission dans une position horizontale.

Installation de la grille d'admission

Tout en maintenant la grille d’admission horizontalement, insérez les axes de montage gauche et droit dans les paliers à chapeau situés dans le haut du panneau avant. Insérez l’axe jusqu’à ce qu'il se ferme d'un coup sec pour verrouiller chaque axe correctement.

Fermez la grille d'admission. Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement. Après une longue période d'inutilisation de l'unité Si vous n'avez pas utilisé l'unité intérieure pendant 1 mois ou plus, faites-la fonctionner en mode Ventilateur pendant une demi-journée pour sécher les pièces internes à fond avant de passer en fonctionnement normal. Contrôle supplémentaire Après une longue période d'utilisation, la poussière accumulée à l'intérieur de l'unité intérieure peut réduire les performances même si vous avez eff ectué une bonne maintenance. En pareil cas, il est recommandé de faire contrôler l'appareil. Pour plus d'informations, adressez-vous à un service de maintenance agréé. Réinitialisation de l’indicateur de fi ltre (réglage spécial) Cette fonction doit être utilisée correctement lors de l'installation. Contactez un technicien de service agréé pour pouvoir utiliser cette fonction.

Nettoyez le fi ltre à air lorsque le voyant indicateur indique la chose suivante : Voyant indicateur Séquence de clignotement Clignote 3 fois, à intervalles de 21 secondes Après le nettoyage, réinitialisez l'indicateur du fi ltre en appuyant sur sur l'unité intérieure pendant maximum 2 secondes.

Remplacez les fi ltres à air. Alignez les côtés du fi ltre à air avec le panneau, et poussez jusqu’en butée. Assurez-vous que les deux attaches intérieures se retrouvent correctement dans leur orifi ce dans l’unité intérieure.

Fermez la grille d'admission. Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement. REMARQUE : Si de la saleté s’accumule sur le fi ltre à air, cela réduit le fl ux d’air, l’effi cacité de fonctionnement diminue et le bruit augmente. Remplacement des fi ltres d’épuration de l’air REMARQUES :

• Pour connaître la fréquence de remplacement des fi ltres d'épuration de l'air, reportez-vous à [Fréquences auxquelles les composants doivent faire l’objet d'une maintenance] dans la section « NETTOYAGE ET ENTRETIEN ».

• Utilisez un fi ltre d'épuration de l'air dès que possible après avoir ouvert l'emballage. L'eff et de purifi cation de l'air diminue lorsque les fi ltres restent dans l'emballage ouvert.

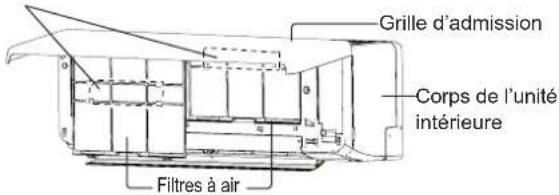

Retirez les fi ltres à air du corps de l'unité intérieure. Consultez les étapes 1 à 2 de "Nettoyage du fi ltre à air".

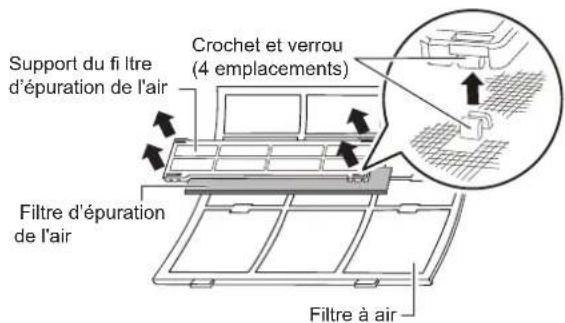

Retirez le fi ltre d’épuration de l'air et son support du fi ltre à air. Retirez les 4 crochets du support de fi ltre d’épuration de l'air des verrous du fi ltre à air. Support du fi ltre d’épuration de l'air Filtre d’épuration de l'air Filtre à air Crochet et verrou (4 emplacements)

Placez un fi ltre d'épuration d'air (neuf ou nettoyé) sur le fi ltre à air.

Engagez les verrous du fi ltre à air dans les crochets du support de fi ltre d'épuration d'air. REMARQUE : Assurez-vous que le fi ltre d'épuration d'air se trouve dans le support du fi ltre d'épuration d'air.

Fixez le fi ltre à air au corps de l'unité intérieure et fermez la grille d'admission. Consultez les étapes 4 à 5 de "Nettoyage du fi ltre à air". Nettoyage du fi ltre désodorisant à ions REMARQUES :

• Ne lavez pas le fi ltre pomme-catéchine (blanc).

• Pour savoir comment retirer/fi xer le fi ltre désodorisant à ions, reportez-vous à la section "Remplacement des fi ltres d’épuration de l’air".

Lavez-le avec de l'eau ou de l'eau tiède. Pour les salissures importantes, utilisez un détergent diluant neutre. Ne le frottez pas, cela diminuerait l’eff et désodorisant.

Rincez le fi ltre désodorisant à ions avec beaucoup d’eau.

Séchez le fi ltre désodorisant à ions à l’ombre. 9387602494-01_OM_L8.indb 139387602494-01_OM_L8.indb 13 2024/1/15 9:15:492024/1/15 9:15:49Fr-14

13. PIÈCES EN OPTION

13.1. Télécommande fi laire La télécommande fi laire en option peut être utilisée. Vous pouvez utiliser la télécommande fi laire et celle sans fi l simultanément. Cependant, certaines fonctions de la télécommande sans fi l sont restreintes. Si vous défi nissez les fonctions restreintes, des bips retentiront, et les indicateurs [ ], [ ], [ ] et [ ] placés sur l'unité intérieure clignoteront. <Fonctions restreintes pour la télécommande sans fi l> En cas d’utilisation avec la télécommande fi laire (à 2 fi ls)

• Fonctionnement silencieux de l'unité extérieure

• Mode chauff age 10°C Vous pouvez utiliser la télécommande fi laire et la commande de réseau local sans fi l. Cependant certaines opérations de l’appli mobile sont restreintes. Deux télécommandes Vous pouvez raccorder deux télécommandes fi laires à un climatiseur. Chaque télécommande peut contrôler le climatiseur. Cependant, les fonctions de la minuterie ne sont pas utilisables sur l’unité secondaire. Contrôle de groupe Une télécommande peut commander jusqu’à 16 climatiseurs. Tous les climatiseurs fonctionneront selon les mêmes réglages. REMARQUES :

Veillez à désactiver le programme d'économie d'énergie (détecteur de présence) de la télécommande sans fi l lorsque vous utilisez le contrôle de groupe. Sinon, vous ne pouvez pas utiliser la climatisation avec la télécommande sans fi l.

• Il n’est pas possible d’utiliser simultanément le contrôle de groupe et la commande de réseau local sans fi l. 13.2. Climatiseur type multi-split Cet appareil intérieur peut être raccordé à un appareil extérieur de type multi-split. Le climatiseur de type multi-split permet d’utiliser plusieurs appareils intérieurs dans plusieurs endroits. Les appareils intérieurs peuvent être utilisés simultanément, conformément à leur sortie respective. Utilisation simultanée de plusieurs appareils

Lorsque vous utilisez un climatiseur de type multi-split, les diff érentes unités intérieures peuvent fonctionner simultanément. En revanche, si 2 ou plusieurs unités intérieures du même groupe sont utilisées en même temps, leur effi cacité en matière de chauff age et de refroidissement sera inférieure à leur puissance en cas d’utilisation d’une seule unité. Par conséquent, si vous souhaitez utiliser en même temps plusieurs unités intérieures pour le refroidissement, utilisez-les plutôt la nuit ou à un moment où une puissance moindre est requise. De même, si vous utilisez en même temps plusieurs appareils pour le chauff age, nous vous conseillons, selon les besoins, d’y associer d’autres appareils de chauff age d’appoint.

Les conditions climatiques et la température extérieure, la confi guration des pièces et le nombre de personnes présentes peuvent également faire varier l’effi cacité du fonctionnement. Il est conseillé d’essayer diff érents modèles de fonctionnement pour vérifi er le niveau de puissance de chauff age et de refroidissement fourni par les appareils et de les utiliser de la manière la mieux adaptée au mode de vie de votre famille.

Si vous découvrez que 1 ou plusieurs appareils fournissent un niveau de refroidissement ou de chauff age faible pendant le fonctionnement simultané, nous vous recommandons de cesser l’utilisation simultanée de plusieurs appareils. ● Le climatiseur ne peut pas fonctionner dans les modes suivants. Si une commande irréalisable de fonctionnement est envoyée à l'unité intérieure, l'indicateur [ ] sur l’unité intérieure clignote (1 seconde oui, 1 seconde non) et l'unité passe en mode veille. Mode Chauff age et mode Refroidissement (ou mode Déshumidifi cation) Mode Chauff age et mode Ventilateur

Performance de chauff age Ce climatiseur fonctionne sur le principe de la pompe à chaleur, absorbant la chaleur de l'air extérieur et transférant la chaleur à l'unité intérieure. En conséquence, la performance de fonctionnement est réduite lorsque la température extérieure chute. Si vous estimez que la performance de chauff age est insuffi sante, nous vous recommandons d'utiliser ce climatiseur conjointement à d'autres types d'appareils de chauff age.

Dégivrage automatique Lorsque la température extérieure est très basse et l'humidité élevée, du givre peut se former sur l'unité extérieure pendant le chauff age et réduire les performances de l'appareil. Afi n d'assurer une protection contre le gel, ce climatiseur est doté d'une fonction de dégivrage automatique. En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brièvement en marche (15 minutes maximum). L’indicateur[ ] sur l'unité intérieure clignote durant cette opération. Si du givre se forme sur l'unité extérieure après un fonctionnement en mode Chauff age, l'unité extérieure s'arrête automatiquement après avoir fonctionné quelques minutes. Le Dégivrage automatique démarre ensuite.

Fonction de Redémarrage automatique En cas d'interruption d'alimentation électrique, par exemple une coupure de courant, le climatiseur s'arrête. Mais il redémarre automatiquement et reprend son fonctionnement lorsque l'alimentation est rétablie. Si une interruption de l'alimentation se produit après que la minuterie a été réglée, le compte à rebours de la minuterie est réinitialisé. Lorsque l'alimentation est rétablie, l’indicateur [ ] de l'unité intérieure clignote pour indiquer qu'un problème de minuterie a été enregistré. En pareil cas, réinitialisez les réglages de l’horloge et de la minuterie.

Dysfonctionnements provoqués par d'autres appareils électriques L'utilisation d'autres appareils électriques tels qu'un rasoir électrique ou un émetteur radio sans fi l à proximité du climatiseur peut provoquer un dysfonctionnement de ce dernier. En cas de dysfonctionnement de ce type, coupez le disjoncteur. Remettez-le ensuite en circuit et redémarrez le climatiseur avec la télécommande.

Conditions de fonctionnement en termes de température et d'humidité Les plages de températures et d’humidité autorisées sont les suivantes : Mode Refroidissement/ Déshumidifi cation Température à l’intérieur [°C] 18 à 32 Humidité intérieure [%] 80 ou moins (*1) Mode Chauff age Température à l’intérieur [°C] 16 à 30 *1 : Si le climatiseur est utilisée pendant plusieurs heures sans interruption, de l’eau risque de se condenser sur la surface et de s’écouler.

• Si l’unité est utilisée à des températures en dehors de la plage autorisée, le climatiseur risque de s’arrêter en raison de l’activation du circuit de protection automatique.

• En fonction des conditions d’utilisation, l’échangeur de chaleur risque de geler, provoquant des fuites d’eau ou d’autres dommages (en modes Refroidissement ou Déshumidifi cation).

• N’utilisez pas le climatiseur dans un autre but que refroidir/ déshumidifi er, chauff er, ou ventiler la pièce.

• Pour les plages de températures et d’humidité autorisées pour l’unité extérieure, consultez le manuel des spécifi cations de l’unité extérieure ou la fi che produit. 9387602494-01_OM_L8.indb 149387602494-01_OM_L8.indb 14 2024/1/15 9:15:492024/1/15 9:15:49Fr-15 ● Le climatiseur peut fonctionner dans les modes suivants. Mode Refroidissement et mode Déshumidifi cation Mode Refroidissement et mode Ventilateur Mode Déshumidifi cation et mode Ventilateur ● Le mode de fonctionnement (mode Chauffage ou mode Refroidis- sement (Déshumidification)) de l’unité extérieure est déterminé par le mode de fonctionnement de la première unité intérieure mise en marche. Si l’unité intérieure est démarrée en mode Ventilateur, le mode de fonctionnement de l’unité extérieure ne sera pas déterminé. Par exemple, si une unité intérieure (A) est démarrée en mode Venti- lateur, puis qu’une unité intérieure (B) est utilisée en mode Chauff age, l’unité intérieure (A) démarrera temporairement en mode Ventilateur, mais lorsque l’unité intérieure (B) démarrera en mode de Chauff age, l'indicateur [ ] pour l'unité intérieure (A) commencera à clignoter (1 seconde oui, 1 seconde non), et l'unité passera en mode veille. L'unité intérieure (B) continuera de fonctionner en mode Chauff age.

AVERTISSEMENT Dans les cas suivants, arrêtez immédiatement le climatiseur, coupez toute l'alimentation électrique en fermant le coupe-circuit électrique ou en débranchant la prise d'alimentation. Puis, contactez votre distributeur ou un technicien de service agréé. Tant que l'appareil est raccordé à une source électrique, il n'est pas isolé du courant électrique même s'il est éteint.

• L'appareil sent le brûlé ou émet de la fumée

• De l'eau fuit de l'appareil Pas de fonctionnement. □ Y a-t-il eu une panne de courant ? En pareil cas, l’unité redémarre automatiquement une fois le courant rétabli. (Consultez page 14.) □ Le disjoncteur est-il coupé ? ⇒Mettez le disjoncteur en position Marche. □ Un fusible a-t-il fondu ou le disjoncteur s’est-t-il déclenché ? ⇒Remplacez le fusible ou réinitialisez le disjoncteur. □ La minuterie est-elle en fonctionnement ?

Pour vérifi er ou désactiver le réglage de la minuterie, voir page 6. Faibles performances de refroidissement ou de chauff age. □ L’unité est-elle utilisée dans des conditions en dehors de la plage de température autorisée ? En pareil cas, le climatiseur risque de s’arrêter en raison de l’acti- vation du circuit de protection automatique. □ Le fi ltre à air est-il sale ? ⇒ Nettoyez le fi ltre à air. (Consultez page 12.)

La grille d'admission ou l'orifi ce de sortie de l'unité intérieure sont-ils obstrués ? ⇒ Retirez les obstructions. □ La température ambiante est-elle correctement réglée ? ⇒ Pour changer le réglage de température, voir page 5. □ Une fenêtre ou une porte est-elle restée ouverte ? ⇒ Fermez la fenêtre ou la porte. □ La vitesse du ventilateur est-elle réglée sur Silencieux ? ⇒ Pour changer la vitesse du ventilateur, voir page 5. □ L'appareil est-il réglé sur le mode fonctionnement silencieux de l'unité extérieure ?

Pour arrêter le fonctionnement silencieux de l'unité extérieure, voir page 8. □ <En mode Refroidissement> La pièce est-elle directement ou fortement exposée au soleil ? ⇒ Fermez les rideaux.

<En mode Refroidissement> D'autres appareils de chauff age ou des ordinateurs sont-ils utilisés, ou y a-t-il trop de monde dans la pièce ? ⇒ Éteignez l’appareil de chauff age ou les ordinateurs, ou réglez la température sur une valeur inférieure. (Consultez page 5.) L'humidité ne baisse pas pendant le mode Déshumidifi cation.

Vous ne pouvez pas confi gurer l'humidité cible en mode Déshumidifi - cation. Si vous ressentez une forte humidité, abaissez la température. Flux d'air faible ou nul. □ La vitesse du ventilateur est-elle réglée sur Silencieux ? ⇒Pour changer la vitesse du ventilateur, voir page 5.

Le contrôle du ventilateur de l'unité intérieure pour des économies d'énergie est-il réglé ? En pareil cas, le ventilateur de l’unité intérieure risque de s’arrêter temporairement lors de l’opération de refroidissement. ⇒Pour annuler la commande du ventilateur pour les économies d’énergie, voir page 8. □ <En mode Chauff age> Venez-vous de lancer l’opération ? En pareil cas, la vitesse du ventilateur reste provisoirement très basse afi n de permettre le réchauff ement des pièces intérieures de l’unité. □ <En mode Chauff age> La température ambiante est-elle supé- rieure à la température confi gurée ? En pareil cas,l’unité extérieure s’arrête et le ventilateur de l’unité intérieure tourne très lentement. □ <En mode Chauff age > L’indicateur [ ] clignote-t-il ? En pareil cas, le dégivrage automatique est en fonctionnement. L’unité intérieure s’arrête pendant 15 minutes maximum. (Consultez page 14.)

<En mode Déshumidifi cation>, le ventilateur de l'unité intérieure fonctionne à faible vitesse pour ajuster l'humidité ambiante et peut s'arrêter de temps en temps.

<En mode Auto> Lors d'une opération de contrôle, le ventilateur tourne à très faible vitesse. Présence de bruit. □ L’unité est-elle en marche ou vient-elle d’être arrêtée ? En pareil cas, un bruit de circulation du réfrigérant peut se faire entendre. Vous ris- quez de le percevoir particulièrement pendant 2 à 3 minutes après le démarrage. □ Pendant le fonctionnement, percevez-vous un léger grincement ? Ce son est produit par une infi me dilatation et contraction du pan- neau avant sous l'eff et des variations de température.

<En mode Chauff age> Entendez-vous un siffl ement ? Il est produit par le Dégivrage automatique. (Consultez page 14.) Odeurs provenant de l'appareil. □ Le climatiseur risque d’absorber diff érentes odeurs provenant des tissus d'ameublement, des meubles ou de la fumée de cigarette. Ces odeurs peuvent être réémises pendant le fonctionnement. Émission de brouillard ou de vapeur par l'appareil.

<En mode Refroidissement ou Déshumidifi cation>, le climatiseur peut émettre un léger brouillard de condensation provenant du processus de refroidissement rapide.

<En mode Chauff age> L’indicateur[ ] sur l’unité intérieure clignote-t-il ? En pareil cas, de la vapeur risque de s’échapper de l’unité exté- rieure à cause du dégivrage automatique. (Consultez page 14.) Émission d'eau par l'unité extérieure. □ <En mode Chauff age>, l'unité extérieure peut émettre de l'eau générée par le Dégivrage automatique. (Consultez page 14.) L'unité fonctionne autrement que selon les paramètres de la télécommande. □ Les piles de la télécommande sont-elles épuisées ? ⇒ Remplacez les piles. Retard de fonctionnement après redémarrage. □ L’alimentation électrique a-t-elle été rétablie soudainement ? En pareil cas, le compresseur cessera de fonctionner pendant environ 3 minutes pour éviter que le fusible ne fonde. L’appli mobile ne fonctionne pas. □ Vérifi ez que la version de votre système d’exploitation sur votre smartphone est prise en charge. ⇒ Consultez « Google Play » ou « App Store ». Je n’ai pas reçu l’e-mail lorsque j’ai enregistré mon compte. □ Paramétrez les autorisations de domaine de façon à ce qu’il ne soit pas rejeté comme un pourriel. La méthode d’enregistrement de climatiseurs supplémentaires n’est pas claire.

Pour ajouter des climatiseurs supplémentaires, répétez le paramétrage de « "9.2. Réglage pour utiliser la commande de réseau local sans fi l" » pour chaque climatiseur. 9387602494-01_OM_L8.indb 159387602494-01_OM_L8.indb 15 2024/1/15 9:15:492024/1/15 9:15:49Fr-16 État Causes et solutions Voir page L’unité intérieure est en cours de préparation de la mise à jour du micrologiciel. Vous ne pouvez pas faire fonctionner le climatiseur. Attendez que la mise à jour soit terminée (au bout de 30 minutes au maximum).

< Pendant que le fonctionnement est arrêté > L’unité intérieure est en cours de mise à jour du micrologiciel. Vous ne pouvez pas faire fonctionner le climatiseur. Attendez que la mise à jour soit terminée (au bout de 30 minutes au maximum).

< Pendant que le fonctionnement est arrêté > La mise à jour du micrologiciel de l’unité intérieure est terminée. Les réglages de la télécommande sans fi l sont initialisés. Contrôlez le climatiseur à partir de la télécommande sans fi l pour envoyer de nouveau les réglages.

< Pendant que le fonctionnement est arrêté > Si vous ne pouvez pas faire fonctionner le climatiseur, un dysfonctionnement s’est peut-être produit dans le micrologiciel de l’unité intérieure. Consultez un technicien de service agréé.

(Avec une connexion multi-split) Mode Veille

Vérifi ez le mode de fonctionnement défi ni des unités intérieures.

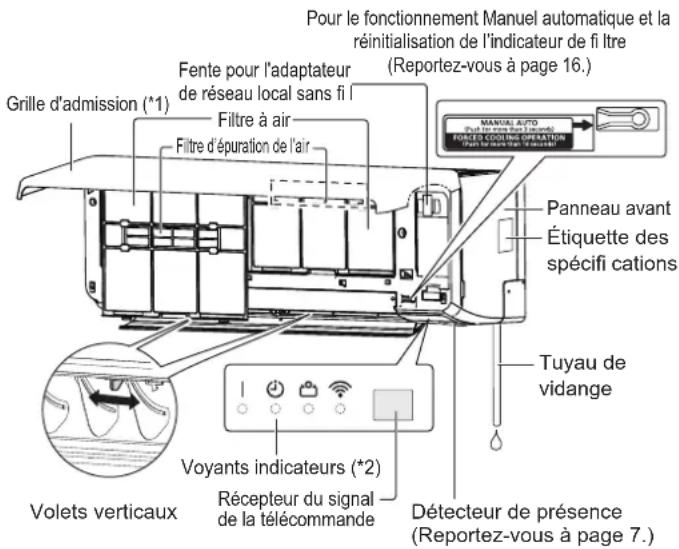

Fonctionnement Manuel automatique et réinitialisation de l’indicateur de fi ltre Vous pouvez faire fonctionner le climatiseur avec sur l’unité intérieure. État Nombre de fois à enfoncer Mode ou fonctionnement En fonction- nement Plus de 3 secondes Arrêt Arrêt en cours 2 secondes ou moins Réinitialisation de l’indicateur de fi ltre Plus de 3 secondes et moins de 10 secondes Auto (*1) Plus de 10 secondes (Uniquement pour l’entre- tien.) (*2) Rafraîchissement forcé *1 : Le mode de fonctionnement en confi guration multi-splits, suit les autres unités intérieures. *2 : Pour arrêter le refroidissement forcé, appuyez sur cette touche ou appuyez sur

de la télécommande. (Lent) (Lent) Le paramétrage du réseau local sans fi l n’est pas possible. □ Vérifi ez que vos points d’accès prennent en charge la fonction « WPS fonction ». (Mode bouton) □ Vérifi ez s’il existait un propriétaire précédent utilisant cette commande de réseau local sans fi l. S’il existait un propriétaire précédent, contactez le personnel d’entretien autorisé. Le paramétrage du réseau local sans fi l n’est pas possible. (Les paramètres de connexion du routeur et de l’adaptateur de réseau local sans fi l ne sont pas complets)

Vérifi ez que vos points d’accès prennent en charge « IEEE 802.11 b/g/n ». (Consultez le mode d’emploi du point d’accès.) □ Vérifi ez que l’alimentation de l’unité intérieure est en service. Je ne suis pas en mesure d’utiliser ce produit depuis l’appli mobile. □ Vérifi ez que l’alimentation de l’unité intérieure est en service. □ Vérifi ez si le point d’accès est sous tension. □ Vérifi ez que votre téléphone intelligent n’est pas en mode Vol. □ Vérifi ez que vous ne vous pas dans un endroit où il est diffi cile d’établir une connexion avec des ondes radio. Arrêtez immédiatement le climatiseur et coupez le disjoncteur dans les cas suivants. Puis contactez service de maintenance agréé.

Le problème persiste après que vous avez eff ectué ces contrôles ou diagnostics.

Sur l’unité intérieure, [ ] et [ ] clignotent alors que [ ] clignote rapidement. REMARQUE : Pour un quelconque dépannage lié à la commande de réseau local sans fi l, consultez l’appli mobile.

État des voyants indicateurs : L'instruction concerne le contrôle du réseau local sans fi l. Séquence d’allumage : Clignotant, Tout état ( Désactivé ou Activé) État Causes et solutions Voir page Dégivrage automatique

Patientez jusqu’à la fi n du dégivrage (maximum de 15 minutes).

Indicateur de fi ltre

Nettoyez le fi ltre à air et réinitialisez le témoin fi ltre.

Affi chage du code d'erreur

Consultez un technicien agréé.

Erreur de réglage de la minuterie à cause du Redémarrage automatique

Réinitialisez l’horloge et les réglages de la minuterie.

Test de fonctionnement (pour le personnel agréé uniquement)

Appuyez sur pour sortir de l’essai de fonctionnement.

L’alimentation du point d’accès n’est pas activée.

Vérifi ez que l’alimentation du point d’accès est activée. Il est possible que l'adaptateur de réseau local sans fi l ne soit pas correctement connecté au point d’accès.

Coupez l’alimentation vers le climatiseur (via le coupe-circuit ou la fi che), puis rétablissez-la. Le micrologiciel de l'adaptateur WLAN est en cours de mise à jour. Vous ne pouvez pas faire fonctionner le climatiseur à partir de l’application mobile. Faites-le fonctionner à partir de la télécommande ou attendez que la mise à jour soit terminée (au bout de 5 minutes au maximum).

Pendant l'enregistrement du climatiseur (connexion de l’adaptateur de réseau local sans fi l)
