Type de produit	Climatiseur split mural (type à montage mural)
Marque	Fujitsu
Modèle	ASEH07KGTG (série KG)
Alimentation électrique	230 V ~ 50 Hz (standard, non explicitement mentionné dans la notice)
Modes de fonctionnement	Auto, Refroidissement, Déshumidification, Chauffage, Ventilateur
Plage de température (Refroidissement/Déshumidification)	18,0 °C à 30,0 °C (par pas de 0,5 °C)
Plage de température (Chauffage)	16,0 °C à 30,0 °C
Vitesse du ventilateur	Auto, Fort, Moyen, Bas, Silencieux
Direction du flux d’air	Haut/bas (6 positions) et gauche/droite (manuelle), oscillation automatique
Fonctions de minuterie	Minuterie hebdomadaire (4 programmes/jour), minuterie Marche/Arrêt, minuterie programmée, minuterie Mise en veille
Modes d’économie d’énergie	Mode Économique (≈70% de puissance), détecteur de présence, contrôle du ventilateur
Mode Puissant	Fonctionnement à puissance maximale pendant 20 min max
Fonctionnement silencieux de l’unité extérieure	Réduction du bruit extérieur
Mode chauffage 10 °C	Maintient la température ambiante à 10 °C
Commande à distance	Télécommande sans fil (portée 7 m), possibilité de télécommande filaire en option
Connectivité réseau	Adaptateur réseau local sans fil (Wi-Fi 2,4 GHz, IEEE 802.11 b/g/n) – via application mobile AIRSTAGE Mobile
Piles de télécommande	2 piles AAA (R03/LR03)
Filtres	Filtres à air (lavables), filtres d’épuration d’air (pomme-catéchine, désodorisant à ions) – remplacement tous les 3 mois/3 ans
Entretien	Nettoyage régulier des filtres (toutes les 2 semaines), nettoyage du corps avec un chiffon doux
Réfrigérant	Réfrigérant inflammable (quantité variable selon modèle)
Surface minimale de la pièce	Dépend de la charge de réfrigérant (exemple : 1,45 m² pour 1,22-1,23 kg)
Plage de température de fonctionnement (intérieur)	Refroidissement/Déshumidification : 18-32 °C ; Chauffage : 16-30 °C
Humidité intérieure maximale (refroidissement)	80 % ou moins
Dégivrage automatique	Oui, jusqu’à 15 minutes
Redémarrage automatique	Oui, après coupure de courant
Pièces en option	Télécommande filaire, adaptateur réseau local sans fil

FOIRE AUX QUESTIONS - ASEH07KGTG FUJITSU

Comment régler l'horloge de la télécommande ?

Après avoir inséré les piles, appuyez sur CLOCK ADJUST pour démarrer le réglage. Utilisez SELECT (△▽) pour régler le jour de la semaine, puis NEXT pour passer à l'heure. Enfin, appuyez sur SEND pour envoyer le réglage à l'unité intérieure.

Que faire si la télécommande ne fonctionne plus ?

Vérifiez d'abord les piles : remplacez-les si nécessaire et appuyez sur le bouton RESET avec un objet fin. Assurez-vous qu'aucun obstacle ne bloque le signal entre la télécommande et le récepteur de l'unité intérieure (portée environ 7 m). Si le problème persiste, contactez un technicien agréé.

Comment nettoyer les filtres à air ?

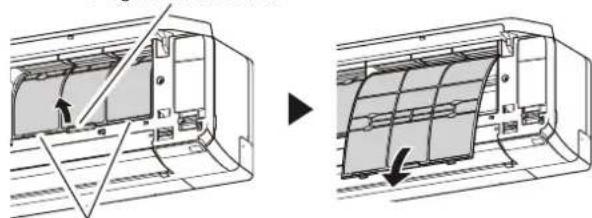

Ouvrez la grille d'admission, retirez les filtres à air. Enlevez la poussière à l'aspirateur ou lavez-les à l'eau tiède avec un détergent doux. Séchez-les complètement à l'ombre avant de les remettre. Nettoyez les filtres toutes les 2 semaines environ.

À quoi sert le mode Économique ?

Le mode Économique réduit la consommation électrique en modérant la température réglée : en refroidissement, la température augmente de quelques degrés ; en chauffage, elle baisse. Il utilise environ 70 % de la puissance normale. Activez-le avec la touche ECONOMY.

Comment utiliser la minuterie hebdomadaire ?

Appuyez sur TIMER SETTING, sélectionnez WEEKLY avec SELECT, puis NEXT. Choisissez un programme (1 à 4) et un jour. Réglez l'heure et la température souhaitées. Confirmez avec SEND. Vous pouvez programmer jusqu'à 4 plages horaires par jour.

Que signifie le clignotement du voyant sur l'unité intérieure ?

Le voyant Minuterie orange clignote si l'horloge interne a été réinitialisée suite à une coupure de courant. Dans ce cas, réglez à nouveau l'horloge et la minuterie. Un clignotement du voyant Opération vert peut indiquer un dégivrage automatique (attendez 15 min max).

Comment connecter le climatiseur à mon réseau Wi-Fi ?

Téléchargez l'application AIRSTAGE Mobile. Ouvrez la grille d'admission, notez le SSID et le PIN sur l'étiquette de l'adaptateur réseau. Suivez les instructions de l'appli pour jumeler l'adaptateur. L'indicateur RÉSEAU LOCAL SANS FIL orange s'allume lorsque la connexion est établie.

Que faire en cas de fuite d'eau ou d'odeur de brûlé ?

Arrêtez immédiatement le climatiseur, coupez l'alimentation (disjoncteur ou prise) et contactez un technicien de service agréé. N'essayez pas de réparer vous-même.

Puis utiliser mon climatiseur en mode chauffage quand il fait très froid ?

Oui, mais les performances de chauffage diminuent quand la température extérieure baisse. Le climatiseur dispose d'un dégivrage automatique pour éviter le givre. Si le chauffage est insuffisant, utilisez un chauffage d'appoint.

Comment réinitialiser l'indicateur de filtre après nettoyage ?

Appuyez sur le bouton MANUAL AUTO situé sur l'unité intérieure pendant 2 secondes ou moins. Le voyant indicateur de filtre s'éteindra. Cette fonction est disponible si elle a été activée lors de l'installation.

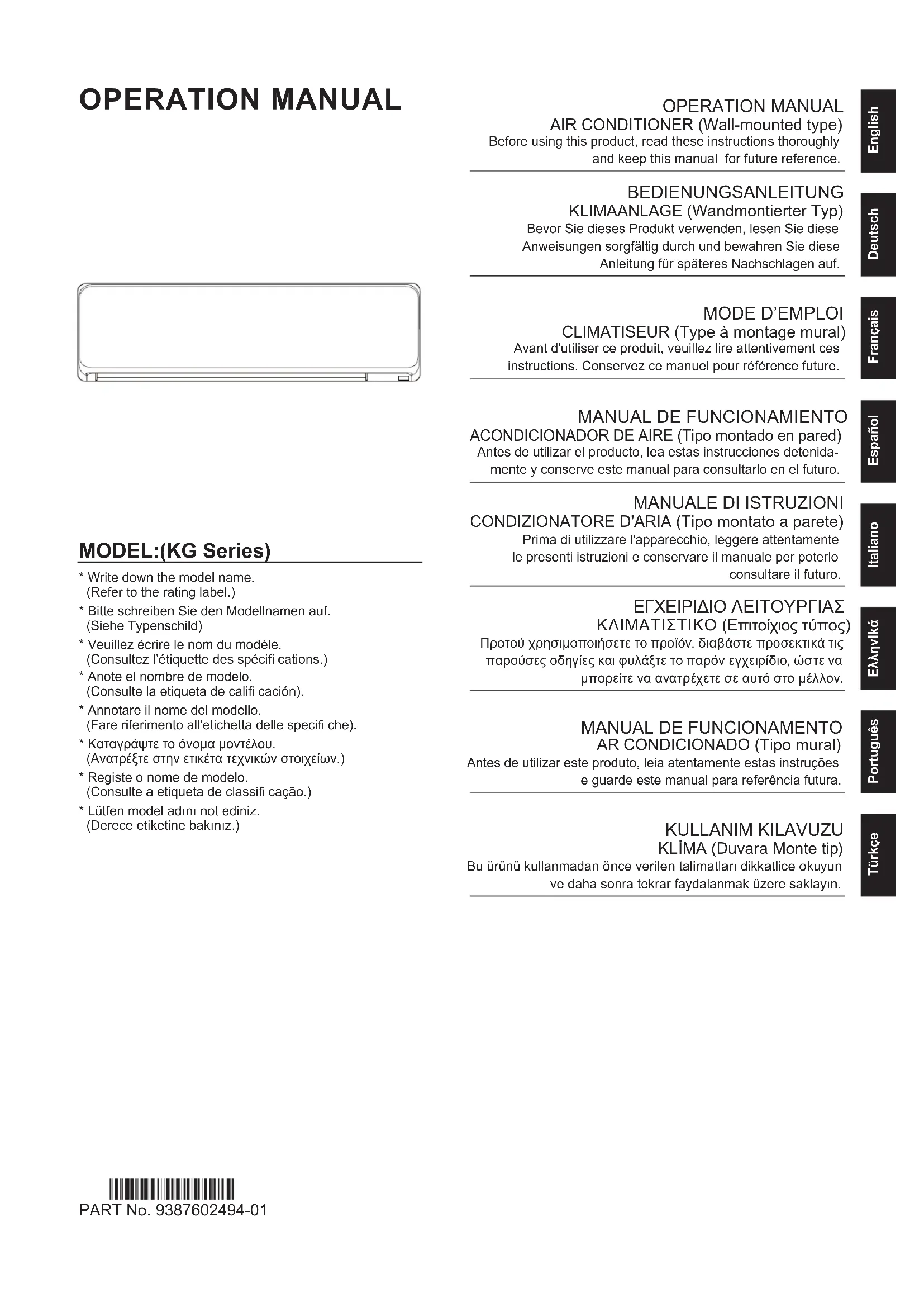

MODE D'EMPLOI ASEH07KGTG FUJITSU

CLIMATISEUR (Type à montage mural)

Avant d'utiliser ce produit, veuillez lire attentivement ces

instructions. Conservez ce manuel pour référence future.

MODEL:(KG Series)

* Write down the model name. (Refer to the rating label.)
* Bitte schreiben Sie den Modellnamen auf. (Siehe Typenschild)
* Veuillez écrire le nom du modèle. (Consultez l'étiquette des spécifi cations.)
* Anote el nombre de modelo. (Consulte la etiqueta de califi cación).
* Annotare il nome del modello. (Fare riferimento all'etichetta delle specifi che).
* Καταγράψτε το όνομα μοντέλου. (Ανατρέξτε στην ετικέτα τεχνικών στοιχείων.)
* Registe o nome de modelo. (Consulte a etiqueta de classifi cação.)
* Lütfen model adını not ediniz. (Derece etiketine bakınız.)

3.1. Unité intérieure
3.2. Télécommande 3
3.3. Insertion des piles 5

1. OPÉRATIONS DE BASE .... 5

2. RÉGLAGES DES FLUX D'AIR 5

5.1. Réglage de la vitesse du ventilateur .... 5

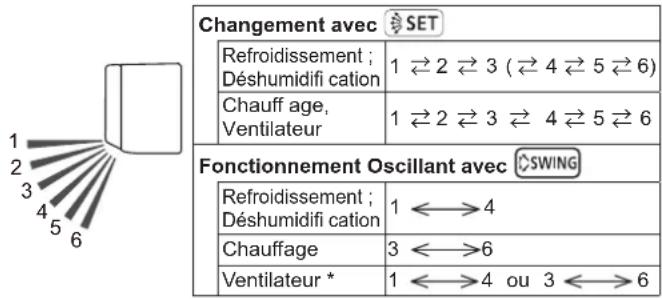

5.2. Réglage de direction du flux d'air 5

1. FONCTIONNEMENTS PAR MINUTERIE ...... 6

6.1. Minuterie hebdomadaire
6.2. Minuterie Marche ou minuterie Arrêt ..... 7
6.3. Minuterie à programmation ..... 7

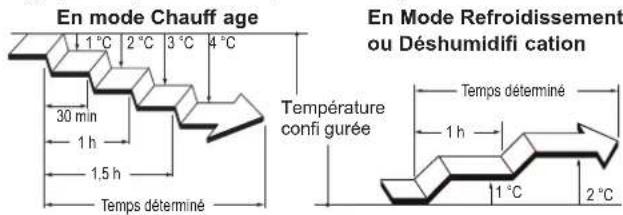

6.4. Minuterie Mise en veille 7

1. MODES ÉCONOMIE D'ÉNERGIE .... 7

7.1. Fonctionnement en mode Économique ...... 7

7.2. Détecteur de présence pour les économies d'énergie ... 7

7.3. Contrôle du ventilateur pour économiser l'énergie .... 8

1. AUTRES MODES DE FONCTIONNEMENT...... 8

8.1. Mode Puissant.... 8
8.2. Fonctionnement silencieux de l'unité extérieure .... 8
8.3. Mode chauffage 10°C....8

1. Commande de réseau local sans fil 9

9.1. Précautions d'usage.... 9

9.2. Réglage pour utiliser la commande de réseau local sans fi l... 10

1. RÉGLAGES AU MOMENT DE L'INSTALLATION ... 12

10.1. Réglage du code personnalisé de la télécommande... 12

1. NETTOYAGE ET ENTRETIEN 12

2. INFORMATIONS GÉNÉRALES ...... 14

3. PIÈCES EN OPTION.... 14

13.1. Télécommande filaire 14

13.2. Climatiseur type multi-split 14

1. DÉPANNAGE 15

1. CONSIGNES DE SÉCURITÉ

Pour prévenir tout risque de blessure personnelle ou de dégâts matériels, lisez attentivement cette section avant d'utiliser ce produit et conformez-vous aux précautions de sécurité suivantes. L'utilisation incorrecte due au non-respect des consignes de sécurité entraîne des blessures ou dommages classifi és comme suit :

AVERTISSEMENT

Cette indication signale un risque de mort ou de blessure grave.

ATTENTION

Cette indication signale un risque de blessure ou des dommages matériels.

Ce marquage indique une action qui est INTERDITE.

Ce marquage indique une action qui est OBLIGATOIRE.

Explication des symboles affichés sur l'unité intérieure ou l'unité extérieure.

AVERTISSEMENT

Ce symbole indique que cet appareil utilise un réfrigérant inflammable. S'il y a une fuite du réfrigérant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie.

ATTENTION

Ce symbole indique que le mode d'emploi doit être lu attentivement.

ATTENTION

Ce symbole indique que le personnel de service devrait manipuler cet équipement en se référant au manuel d'installation.

ATTENTION

Ce symbole indique que des informations sont disponibles telles que le manuel d'utilisation ou le manuel d'installation.

AVERTISSEMENT

- Ce produit doit être installé, utilisé et stocké dans une pièce avec une surface au sol supérieure à X m².

Quantité de charge de réfrigérant M (kg)	Surface minimale de la pièce X ( m^2 )
M ≤ 1,22 -
1,22 < M ≤ 1,23 1,45
1,23 < M ≤ 1,50 2,15
1,50 < M ≤ 1,75 2,92
1,75 < M ≤ 2,0 3,82
2,0 < M ≤ 2,5 5,96
2,5 < M ≤ 3,0 8,59
3,0 < M ≤ 3,5 11,68
3,5 < M ≤ 4,0 15,26

(CEI 60335-2-40)

• Ce produit ne contient aucune pièce dont l'entretien est à charge de l'utilisateur. Demandez-toujours à un service de maintenance agréé pour les réparations, l'installation et le déplacement de ce produit. Une mauvaise installation ou manipulation provoque des fuites, une décharge électrique ou un incendie.
• Si vous remarquez quelque chose d'inhabituel, par exemple une odeur de brûlé ou une fuite d'eau, arrêtez immédiatement le climatiseur et débranchez-le de toute source d'alimentation, soit en éteignant le disjoncteur, soit en débranchant la fiche d'alimentation. Contactez ensuite un personnel technique agréé.

- Prenez soin de ne pas endommager le câble d'alimentation. S'il est endommagé, il doit être remplacé par un technicien de service agréé afi n d'éviter tout risque.

- En cas de suspicion de fuite de réfrigérant, toutes les fl ammes nues doivent être supprimées ou éteintes et consultez un technicien de service agréé.

- En cas d'orage ou d'un quelconque signe annonçant la foudre, mettez le climatiseur hors tension à l'aide de la télécommande, et évitez de toucher le produit ou la source d'alimentation pour prévenir tous risques électriques.

- L'appareil doit être stocké dans une chambre sans sources d'infl immation fonctionnant en continu (par exemple des fl ammes nues, un appareil à gaz en fonctionnement, ou un dispositif de chauff age électrique en fonctionnement).

- L'appareil doit être stocké dans une zone bien ventilée.

- Soyez conscient que les réfrigérants peuvent ne pas avoir d'odeur.

- L'appareil doit être stocké de manière à éviter les dommages mécaniques.

- La mise au rebut de l'appareil doit être effectuée correctement, conformément aux réglementations nationales ou régionales.

- Lors du transport ou d'un déplacement de l'unité intérieure, la tuyauterie doit être recouverte avec le support à crochet mural comme protection. Ne déplacez pas l'appareil en tenant la tuyauterie de l'unité intérieure. (La tension appliquée sur les joints de tuyaux risque de causer une fuite de gaz infl ammable pendant le fonctionnement).

AVERTISSEMENT

- L'utilisation de cet appareil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervisées ou formées par une personne responsable de leur sécurité. Veuillez vous assurer que les enfants ne jouent pas avec cet appareil. - Jetez les matériaux d'emballage de manière adéquate. Déchirez et jetez les sacs d'emballage en plastique de sorte que les enfants ne puissent pas jouer avec. Les enfants qui jouent avec le sac en plastique d'origine risquent de s'étouff er avec.

• N'installez pas l'unité dans une zone remplie d'huile minérale comme une usine ou une zone contenant une grande quantité d'éclaboussures d'huile ou de vapeur comme une cuisine.
• N'installez pas l'appareil dans un endroit où il pourrait être exposé à des fuites de gaz infl ammable ou à des gaz corrosifs, par exemple à proximité d'une source d'eau chaude.
• Ne mettez pas ce produit hors ou sous tension en branchant ou débranchant la prise ni en coupant ou allumant le disjoncteur.
• N'utilisez pas de gaz infl ammables à proximité de ce produit.
• Ne vous exposez pas directement au flux d'air froid pendant trop longtemps.
• N'insérez pas les doigts ni d'autres objets dans l'entrée d'air ou la sortie d'air.
• N'utilisez pas l'appareil avec des mains mouillées.
• N'utilisez pas de moyens pour accélérer le processus de dégivrage ou pour nettoyer l'appareil, hormis ceux recommandés par le fabricant.
• Ne pas percer ou brûler.
• N'éclaboussez pas le produit avec de l'eau afin d'éviter tout risque concernant la sécurité.

ATTENTION

• Fournissez de temps en temps une ventilation pendant l'utilisation.
• Utilisez toujours ce produit avec les fi Itres à air installés.
• Vérifi ez qu'aucun équipement électronique ne se trouve à moins de 1 m (40 po) de l'appareil.
• Coupez toute l'alimentation électrique en cas de non-utilisation de l'appareil pendant de longues périodes.
• Après une longue période d'utilisation, assurez-vous que le support de l'unité d'intérieur soit contrôlé pour empêcher toute chute du produit.
• La direction du flux d'air et la température ambiante doivent être choisis avec précaution lorsque vous utilisez le climatiseur dans une pièce où se trouvent des enfants, des personnes âgées, ou malades.
• Maintenez propre et rangée la surface autour de l'unité extérieure, et ne placez pas d'objets autour d'elle. Tout objet bloquant ou pénétrant les orifi ces de sortie risque de causer un dysfonctionnement de l'appareil.

- N'orientez pas le flux d'air vers des feux ouverts ou des appareils de chauff age.

- N'obstruez pas et ne couvrez ni l'entrée d'air ni la sortie d'air.

- N'exercez pas de forte pression sur les ailettes du radiateur.

- Ne grimpez pas, ne placez pas d'objets ou n'accrochez des objets sur ce produit.

- Ne placez aucun autre produit électrique ou domestique en dessous de ce produit. Une fuite goutte à goutte de condensation pourrait les rendre humides, et peuvent causer des dommages ou un fonctionnement défectueux de vos appareils.

ATTENTION

• N'utilisez pas ce produit pour la conservation des denrées alimentaires, des plantes, des animaux, des équipements de précision, des œuvres d'art ou autres objets. Cela peut provoquer la détérioration de la qualité de ces éléments.
• N'exposez pas d'animaux ni de plantes au flux d'air direct.
• Ne buvez pas l'eau de vidange du climatiseur.
• Ne rallongez pas le câble d'alimentation.
• Ne touchez pas les ailettes en aluminium de l'échangeur thermique intégré à ce produit afin d'éviter toute blessure lors de l'entretien de l'unité.
• Ne vous tenez pas sur un escabeau instable lors de l'utilisation ou le nettoyage de ce produit. Il peut se retourner et peut causer des blessures.

Cet appareil contient des gaz à effet de serre fluorés.

2. PRÉPARATION

AVERTISSEMENT

- Assurez-vous d'empêcher les nourrissons et les enfants en bas âge d'avaler accidentellement les piles.

ATTENTION

• En cas de contact avec la peau, les yeux ou la bouche du liquide s'écoulant des piles, rincez abondamment à l'eau et consultez votre médecin.
• Retirez immédiatement les piles déchargées et jetez-les conformément aux lois locales et aux règlements de votre région.
• N'essayez pas de recharger des piles sèches.
• N'utilisez pas des piles sèches qui ont été rechargées.

Accessoires de l'unité intérieure

Vérifi ez que les accessoires suivants sont fournis.

Télécommande

Support de la télécommande

Vis autotaraudeuses

Piles

Filtres d'épuration d'air

Supports de fi ltre d'épuration d'air

Comment utiliser le support de télécommande

1 Vis autotarau- deuses

Insérer

Faire glisser vers le haut

3. NOMENCLATURE DES COMPOSANTS

ATTENTION

Pour assurer la transmission du signal entre la télécommande et l'unité intérieure, gardez le récepteur du signal à l'écart des éléments suivants:

-Rayonnement solaire direct ou autres lumières intenses - Télévision à écran plat

Dans les pièces à éclairage fluorescent instantané (type inverseur), le signal risque de ne pas être transmis correctement. En pareil cas, adressez-vous au magasin où vous avez achetez le produit.

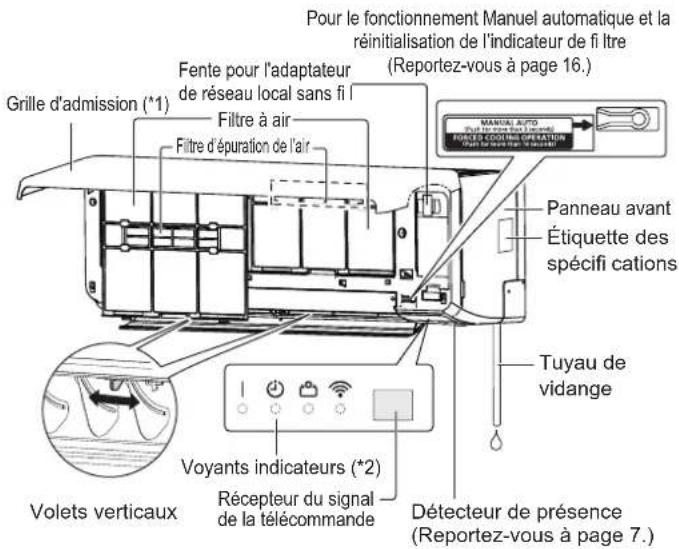

3.1. Unité intérieure

Pour le fonctionnement Manuel automatique et la réinitialisation de l'indicateur de fi litre (Reportez-vous à page 16.) Fente pour l'adaptateur de réseau local sans fi l Grille d'admission (*1) Filtre à air Filtre d'épuration de l'air MANUAL AUTO (Reportez-vous à page 16.0) POUET DE CHINA AUTOMATION (Reportez-vous à page 16.0) Panneau avant Étiquette des spécifi cations Tuyau de vidange Voyants indicateurs (*2) Récepteur du signal de la télécommande Détecteur de présence (Reportez-vous à page 7.) Volets verticaux

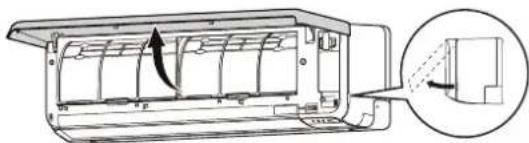

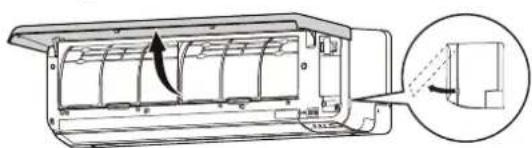

*1 : Avant de démarrer l'appareil, vérifiez que la grille d'admission est complètement fermée. Une fermeture incomplète risque d'affecter le bon fonctionnement ou les performances de l'appareil.
*2 : Les voyants s'allument dans les conditions suivantes.

	Nom	Couleur	Fonctionnement ou condition
	Opération Vert	Fonctionnement normal
	Minuterie Orange	Fonctionnement par minuterie
	Économie Vert	Fonctionnement en mode Économique Mode chauff age 10°C
	RÉSEAU LOCAL SANS FIL	Orange La commande de réseau local sans fi I est active.

3.2. Télécommande

Lorsque vous utilisez la télécommande en option, l'apparence et la procédure de fonctionnement peuvent être diff érentes. Pour plus de détails, consultez le mode d'emploi de chaque télécommande.

ATTENTION

- Pour éviter tout dysfonctionnement ou dommage de la télécommande : - Placez la télécommande à l'abri des rayons directs du soleil ou d'une chaleur excessive. - Retirez les piles si l'appareil n'est pas utilisé pendant une longue période.

- Des obstacles tels qu'un rideau ou une paroi entre la télécommande et l'unité intérieure peuvent aff ecter la transmission du signal. - Utilisez la télécommande dans la même pièce que l'unité intérieure. - Retirez le fi lm de protection avant utilisation. - Tenez la télécommande hors de portée des nourrissons et des jeunes enfants. - Tenez les piles hors de portée des nourrissons et des jeunes enfants.

- Ne donnez pas de chocs violents à la télécommande. - Ne versez pas d'eau sur la télécommande.

Affi chage de la télécommande

Cette section affiche tous les témoins possibles afin d'en permettre la description. En fonctionnement réel, l'affichage est associé à l'utilisation des touches et ne montre que les témoins nécessaires pour chaque réglage.

Pour le mode Chauff age 10 °C ...Consultez la page 8.

HEAT

Permet d'activer le mode Chauff age 10 °C.

Pour les opérations de base .....Consultez la page 5.

Permet de lancer ou d'arrêter le fonctionnement du climatiseur.

DE Permet de modifi er le mode de fonctionnement. *!

Permet d'ajuster le réglage de température. *I

Pour le mode Économie d'énergie ...Consultez la page 7.

ECONOMY

Permet d'activer ou de désactiver le mode Économie.

1

Active ou désactive le programme d'économie d'énergie qui utilise le détecteur de présence.

Pour le Fonctionnement silencieux de l'unité extérieure ... Consultez page

OUTDOOR UNIT LOW NOISE

Permet d'activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure.

N'appuyez pas sur cette touche lors d'une utilisation normale. Elle sert à démarrer le test de fonctionnement (pour utilisation par un technicien de service agréé uniquement). REMARQUE : Si le test de fonctionnement démarre par inadvertance, appuyez sur pour terminer le test de fonctionnement.

* : Le réglage doit être eff ectué lorsque l'écran de réglage est affi ché pour chaque fonction.
: La touche n'est active que lorsque le climatiseur fonctionne.
: L'instruction concerne le contrôle du réseau local sans fil.

Émetteur de signaux

Permet une communication correcte avec le récepteur de signaux de l'unité intérieure.

• La portée est d'environ 7 m.

• [▲] s'affi che une fois le signal transmis.
- L'unité intérieure émet un signal sonore à réception du signal. Si aucun bip n'est émis, appuyez une nouvelle fois sur la touche.

Pour le mode Puissant ......Consultez la page 8.

POWERFUL Permet d'activer ou de désactiver le mode ○ Puissant.

Pour les réglages du fl ux d'air ...Consultez la page 5.

FAN Commande la vitesse du ventilateur. *1
SWING Permet de lancer ou d'arrêter le mode Oscillation automatique.
SET Permet de contrôler la direction du fl ux d'air haut/bas.

Pour les Fonctionnements par minuterie .... Consultez la page 6.

WEEKLY Permet d'activer ou de desactiver la minuterie Hebdomadaire.
ON/OFF Permet d'activer ou de désactiver la minuterie Marche, la minuterie Arrêt ou la minuterie à programmation.
SLEEP Permet d'activer ou de desactiver la minuterie de mise en veille.
TIMER SETTING Permet de commencer le réglage de la minuterie.
Permet d'envoyer le réglage de l'horloge ou de la minuterie à l'unité intérieure.
Une pression prolongée dessus permet de passer en mode de réglage du réseau local sans fi I. (Consultez page 11.)
NEXT Permet de faire parvenir le réglage de l'horloge ou de la minuterie vers l'étape suivante.
Permet de faire revenir le réglage de l'horloge ou de la minuterie vers l'étape précédente.
BACK ON/OFF Une pression prolongée dessus permet d'activer ou de désactiver le contrôle du réseau local sans fi I. (Consultez page 11.)
Permet d'ajuster la valeur des réglages de l'horloge ou de la minuterie.
○ CLOCK ADJUST Permet de commencer le réglage de l'horloge.

Après avoir remplacé les piles

Appuyez sur cette touche comme indiqué dans la fi gure suivante. Utilisez la pointe d'un stylo bille ou un autre objet de petite taille.

RESET

3.3. Insertion des piles

Type de pile : R03/LR03/AAA x 2

1

2

1 Tirez le couvercle dans la direction de la flèche et ouvrez-le jusqu'à ce qu'il soit coincé.
2 Retirez le couvercle.

① Retournez la télécommande et poussez l'arrière du couvercle et retirez les pinces en recourbant le couvercle.
② Tirez dans la direction de la fl èche tout en recourbant le couvercle.

3 Insérez les piles comme indiqué dans la figure ci-dessus.
4 Appuyez sur cette touche comme indiqué dans la fi gure ci-dessus. Utilisez la pointe d'un stylo bille ou d'autres objets de petite taille.
5 Appuyez sur ○GLOCK ADJUST pour lancer le réglage du jour de la semaine et de l'horloge.
6 Appuyez sur SELECT(△▽) pour régler le jour de la semaine (Lundi à Dimanche).
7 Appuyez sur NEXT pour continuer.
8 Appuyez sur SELECT (△▽) pour régler l'horloge. Appuyez sur les boutons pour modifi er l'horloge par incrément d'une minute. Maintenez enfoncés les boutons pour modifi er l'horloge par incrément de 10 minutes. * Une pression sur TEMP. (∧▽) permet de modifi er l'indicateur de l'heure d'une horloge 12 heures à une horloge 24 heures.
9 Appuyez sur SEND pour achever le réglage. Tenez vous près de l'unité intérieure. Si vous appuyez de loin sur le bouton, les réglages risquent de ne pas être envoyés correctement.
10 Installez et fermez le couvercle.

REMARQUES :

• Utilisez uniquement le type de piles spécifié.
• N'utilisez pas différents types de piles et ne mélangez pas piles neuves et piles usagées.
• Les piles peuvent être utilisées pendant 1 an environ avec une utilisation ordinaire.
• Si la portée de la télécommande diminue sensiblement remplacez les piles et appuyez sur RESETO en suivant les indications de la figure ci-dessus.

4. OPÉRATIONS DE BASE

■ 3 étapes pour lancer le fonctionnement

1. Appuyez sur 📋/l lancer ou arrêter le fonctionnement.
2. Appuyez sur MODE pour sélectionner le mode de fonctionnement. Le mode de fonctionnement se change comme suit.

1. Appuyez sur TEMP (∧∨) pour régler la température souhaitée. La température change par incréments de 0,5 °C.

Plage de confi guration de la température

Auto/Refroidissement/Déshumidification

18,0 °C à 30,0 °C

Chauff age 16,0 °C à 30,0 °C

REMARQUES :

• En mode Refroidissement, il se peut que le ventilateur de l'unité intérieure s'arrête de temps à autre afin d'effectuer une commande du ventilateur pour les économies d'énergie rendues possibles par l'arrêt de la rotation du ventilateur de l'unité intérieure lorsque l'unité extérieure est arrêtée.
  Cette fonction est activée avec le réglage initial.
  Pour désactiver la fonction, voir « 7.3. Contrôle du ventilateur pour les économies d'énergie ».
• En mode Refroidissement ou Déshumidifi cation, réglez la température sur une valeur inférieure à la température actuelle de la pièce.
• En mode Chauff age,
• réglez la température sur une valeur supérieure à la température actuelle de la pièce.
• au début du fonctionnement, le ventilateur de l'unité intérieure tourne à très faible vitesse pendant 3 à 5 minutes.
• le dégivrage automatique prend la priorité sur le mode Chauffage chaque fois que cela est nécessaire.
• En mode Ventilateur, la commande de température n'est pas disponible.

■ Modifi cation de l'unité de température

1. Si le climatiseur fonctionne, appuyez sur Ⓗ/l pour arrêter l'appareil.
2. Appuyez sur TEMP.(∧) et maintenez-le enfoncé pendant plus de 5 secondes.
   L'unité de température actuelle s'affi che. (Réglage d'usine : °C)
3. Appuyez sur pour modifi er TEMP.(○▽) l'unité de température (°C ⇔ °F)
4. Appuyez sur pour terminer le réglage.
   Si vous n'appuyez pas sur la touche pendant 30 secondes, la température affi chée sera conservée.

5. RÉGLAGES DES FLUX D'AIR

5.1. Réglage de la vitesse du ventilateur

Appuyez sur FADUR contrôler la vitesse du ventilateur. La vitesse du ventilateur change comme suit.

Lorsque AUTO est sélectionné, la vitesse du ventilateur dépend des conditions d'utilisation.

Réglez la vitesse du ventilateur sur Élevée afin d'augmenter l'effet de fi ltrage de l'air.

5.2. Réglage de direction du flux d'air

Pour plus de détails sur les plages de flux d'air, reportez-vous à la section « Plage de la direction du fl ux d'air ».

Réglage de la direction du fl ux d'air haut/bas

Appuyez sur SET pour régler la direction du flux d'air haut/bas.

■ Réglage de la direction du fl ux d'air gauche/droite

ATTENTION

Avant d'ajuster la direction du flux d'air gauche/droite, assurez-vous que le volet horizontal s'est complètement arrêté.

Ajustez manuellement les deux boutons des volets verticaux.

■ Réglage du mode Oscillation

Appuyer sur ⒽSWING pour lancer/arrêter le mode Oscillation.

REMARQUE : La fonction Oscillation peut cesser temporairement lorsque le ventilateur de l'unité intérieure tourne à très faible vitesse ou est à l'arrêt.

■ Plage de la direction du flux d'air

Direction du fl ux d'air haut/bas

Changement avec SET Refroidissement ; Déshumidifi cation 1 ⇌ 2 ⇌ 3 ( ⇌ 4 ⇌ 5 ⇌ 6) Chauff age, Ventilateur 1 ⇌ 2 ⇌ 3 ⇌ 4 ⇌ 5 ⇌ 6 Fonctionnement Oscillant avec SWING Refroidissement ; Déshumidifi cation 1 ←→ 4 Chauffage 3 ←→ 6 Ventilateur * 1 ←→ 4 ou 3 ←→ 6

* La plage du fonctionnement Oscillant dépend de la direction du flux d'air réglé avant le fonctionnement Oscillant.

REMARQUES :

• N'ajustez pas le volet manuellement.
• En mode Auto ou Chauffage, la direction du flux d'air reste en position 1 pendant un moment au début de l'opération.
• Durant les modes Refroidissement ou Déshumidification, le flux d'air descendant peut passer au flux ascendant comme suit. Cette fonction sert à empêcher l'égouttement de condensation et l'endommagement de vos biens.
  Condition : La position 4-6 est maintenue pendant 30 minutes Flux d'air ajusté sur : Position 3
• Lors de l'utilisation de l'appli mobile, le flux d'air haut/bas peut être sélectionné parmi 4 positions.

6. FONCTIONNEMENTS PAR MINUTERIE

REMARQUE : Lorsque l'indicateur[ sur l'unité intérieure clignote, réglez à nouveau l'horloge et la minuterie. Ce clignotement indique que l'horloge interne connaît une défaillance à cause d'une coupure de courant. (Reportez-vous à page 14.)

■ Procédure de réglage de la minuterie

Avant de régler la minuterie, ajustez l'horloge. (Consultez "3.3. Insertion des piles").

1. Appuyez sur TIMER SETTING. WEEKLY sur l'affi chage de la télécommande se met à clignoter.
2. Appuyez sur SELECT (△▽) pour sélectionner le fonctionnement par minuterie. Le fonctionnement par minuterie changera comme suit :

WEEKLY ON/OFF [ON]	Minuterie hebdomadaire	Vous permet de régler des programmes de fonctionnement pour 4 réglages maximum pour chaque jour de la semaine.
	Minuterie Marche	Permet de lancer l'opération à l'heure que vous souhaitez.
	Minuterie Arrêt	Permet d'arrêter le fonctionnement à l'heure que vous souhaitez.
	Minuterie à programmation	Fonctionne comme une combinaison de la minuterie Marche et de la minuterie Arrêt.
	Minuterie Mise en veille	Vous aide à dormir confortablement en modérant le fonctionnement du climatiseur progressivement.

1. Appuyez sur NEXT.
2. Confi gurez chaque fonctionnement par minuterie. Pour plus de détails, reportez-vous aux instructions suivantes de chaque réglage de minuterie.
3. Pour terminer le réglage de la minuterie, appuyez sur SEND. Tenez vous près de l'unité intérieure.

- Appuyez à nouveau sur TIMER SETTING pour annuler le réglage de la minuterie durant la procédure.

6.1. Minuterie hebdomadaire

■ Détails du réglage

1. Sélectionnez Minuterie hebdomadaire à l'étape 2 de « Procédure de réglage de la minuterie ».
2. Appuyez sur SELECT(△▽) pour sélectionner le numéro de programme et le jour de la semaine.
   Le numéro de programme (1 à 4) et le jour de la semaine sélectionnés se mettent à clignoter.

MO	Lundi
TU	Mardi
WE	Mercredi
TH	Jeudi
FR	Vendredi
SA	Samedi
SU	Dimanche

Numéro du programme Jour de la semaine

1. Appuyez sur NEXT.
2. Appuyez sur SELECT(△▽) pour choisir le fonctionnement par minuterie. (Sans minuterie) (Minuterie Marche) (Minuterie Arrêt)

1. Appuyez sur NEXT,

* Lorsque vous avez choisir « Sans minuterie » à l'étape 4, l'affiche du réglage revient à l'étape 1.

1. Appuyez sur SELECT(△▽) régler la minuterie Marche ou la minuterie Arrêt.

2. Appuyez sur NEXT.

* Lorsque vous avez choisir « Minuterie Arrêt » à l'étape 4, l'affiche du réglage revient à l'étape 1.

1. Appuyez sur SELECT(△▽) pour régler la température.

Plage de confi guration de la température

Auto, Refroidissement, ou Mode Déshumidification :	18,0 °C à 30,0 °C*Même si vous réglez sur 10,0 °C, 16,0 °C à 17,5 °C, le climatiseur fonctionnera à 18,0 °C.
Mode Chauff age :	10,0 °C ou 16,0 °C à 30,0 °C

1. Appuyez sur NEXT.

L'affi chage du réglage revient à l'étape 1.

1. Appuyez sur SEND pour achever le réglage.

Tenez vous près de l'unité intérieure.

REMARQUE : L'indicateur [💡] sur l'unité intérieure ne s'allume même si le réglage est terminé.

• Si vous souhaitez revenir à l'étape précédente, appuyez sur BACK ON/OFF
• Pour vérifi er le programme, utilise SELECT (△▼) pour naviguer dans les réglages de la minuterie Hebdomadaire à l'étape 2. Pour finir la vérification, appuyez sur TIMER SETTING.
• Pour désactiver la minuterie Hebdomadaire, appuyez sur pendant que ⒹWEEKLY qué sur l'affi chage de la télécommande. L'indicateur disparaitra.

REMARQUES :

• Les modes de fonctionnement seront les mêmes que ceux au moment du dernier arrêt de l'appareil, ainsi le type de fonctionnement Refroidissement → Chauffage → Refroidissement → Chauffage ne peut pas être automatiquement réglé.
• Si vous réglez la minuterie Marche et la minuterie Arrêt simultanément, le climatiseur activera la minuterie Marche.
• Si deux minuteries Marche sont réglées simultanément; le climatiseur les activera dans l'ordre du numéro du programme.
• Vous ne pouvez pas utiliser la minuterie Hebdomadaire en même temps que les autres minuteries.
  Si vous utilisez la minuterie Marche/Arrêt, la Minuterie à programmation, ou la minuterie de Mise en veille lorsque la minuterie Hebdomadaire fonctionne, la minuterie Hebdomadaire sera désactivée. En pareil cas, activez la minuterie Hebdomadaire une fois l'autre minuterie terminée.
• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

■ Exemples de minuterie Hebdomadaire

Exemple 1

	7:00 9:00	11:00 17:00		23:00
Lundi à Vendredi	Programme 1Marche 26 °C	Programme 2Arrêt				Programme 3Marche 28 °C
	Réveil	Départ au travail				Retour à la maison	Coucher
Samedi				(Pas de réglages de minuterie)
Dimanche		Programme 1Arrêt		Programme 2Arrêt		Programme 3Arrêt
	(Marche)	(Marche)	(Marche)		(Marche)

Exemple 2 : Vous pouvez spécifier les réglages de température à l'aide de la minuterie Marche dans la minuterie Hebdomadaire.

7:00	9:00	17:00	23:00
Programme 1Marche28 °C	Programme 2Marche26 °C	Programme 3Marche27 °C	Programme 4Marche28 °C

6.2. Minuterie Marche ou minuterie Arrêt

1. Sélectionnez la minuterie Marche ou minuterie Arrêt à l'étape 2 de la « Procédure de réglage de la minuterie ».
2. Appuyez sur SELECT (△▽) régler la minuterie Marche ou la minuterie Arrêt.

Pression courte sur le bouton : L'heure change par incrément de +5/-5 minutes. Appuyer et maintenir le bouton enfoncé : L'heure change par incrément de +10/-10 minutes.

- Pour désactiver la minuterie On/Off (Marche/Arrêt), appuyez sur ON/OFF pendant que ON/OFF est indiqué sur l'affichage de la télécommande. L'indicateur disparaîtra.

6.3. Minuterie à programmation

1. Réglez la minuterie Marche ou la minuterie Arrêt. (Consultez "6.2. Minuterie Marche ou minuterie Arrêt").
2. Sélectionnez Minuterie à programmation à l'étape 2 de « Procédure de réglage de la minuterie ».

La minuterie dont l'heure de réglage est plus proche de l'heure actuelle, fonctionne en premier.

L'ordre du fonctionnement par minuterie est affi ché comme suit :

Minuterie	Indicateur sur l'affichage de la télécommande
MinuterieMarche→Arrêt	ON>OFF
Minuterie Arrêt→Marche	ON◀OFF

REMARQUE : Vous pouvez confi gurer la minuterie à Programmation uniquement pour une période de 24 heures.

6.4. Minuterie Mise en veille

1. Sélectionnez Minuterie de mise en veille à l'étape 2 de « Procédure de réglage de la minuterie ».
2. Appuyez sur SELECT (△▽) pour confi gurer l'heure jusqu'à ce que l'opération s'arrête.

À chaque pression sur le bouton, l'heure change comme suit :

- Pour désactiver la minuterie de mise en veille, appuyez sur ⓍSLEEP pendant que ⓍSLEEP est indiqué sur l'affi chage de la télécommande. L'indicateur disparaîtra.

Pendant le fonctionnement de la minuterie Mise en veille, la température de réglage change comme indiqué dans la figure suivante.

En mode Chauff age 1°C 2°C 3°C 4°C 30 min 1 h 1,5 h Temps déterminé En Mode Refroidissement ou Déshumidifi cation Température confi gurée Temps déterminé 1 h 1°C 2°C

Une fois le temps défini écoulé, le climatiseur s'éteint complètement.

7. MODES ÉCONOMIE D'ÉNERGIE

7.1. Fonctionnement en mode Économique

Il permet d'économiser davantage d'électricité que les autres modes de fonctionnement en changeant la température confi gurée sur un réglage modéré.

Appuyez sur «Économier/désactiver le mode Économie.

L'indicateur[ sur l'unité intérieure s'allumera.

Mode de fonctionnement	Température de la pièce
Refroidissement/ Déshumidifi cation	Quelques degrés de plus que la température confi gurée
Chauff age	Quelques degrés de moins que la température confi gurée

REMARQUES :

• En mode Refroidissement, Chauffage ou Déshumidification, ce mode utilise une puissance maximum d'environ 70% de celle des modes usuels.
• Ce mode n'est pas utilisable lorsque le contrôle de la température s'eff ectue en mode Auto.

7.2. Détecteur de présence pour les économies d'énergie

! AVERTISSEMENT

- N'utilisez pas cette fonction lorsque des nourrissons, des enfants, des personnes âgées ou malades sont seuls dans la pièce.

ATTENTION

• N'utilisez pas cette fonction dans des pièces pour serveur ou d'autres endroits où personne ne se trouve.
• Ne placez aucun objets imposants à proximité du détecteur de présence. Maintenez également les dispositifs de chauff age en dehors de la zone de détection du capteur.

Lorsque personne ne se trouve dans la pièce, le climatiseur fonctionne modérément pour empêcher le gaspillage d'électricité.

(Cette fonction est activée au moment de l'achat).

Pour modifi er le réglage, appuyez sur SENSOR

Lorsque le programme d'économie d'énergie est activé, ENERGY SAVING sur l'affi chage de la télécommande s'allume.

REMARQUES :

• Les modes suivants auront priorité sur le programme d'économie d'énergie.
• Mode minuterie de mise en veille
• Mode chauff age 10 °C

- Le programme d'économie d'énergie risque de ne pas fonctionner lorsque la température de la pièce diff ère beaucoup de la température confi gurée, comme juste après le démarrage de l'appareil.

■ Détails sur le programme d'économie d'énergie

Le détecteur de présence de l'unité intérieure détecte le mouvement des êtres humains.

Si personne ne se trouve dans la pièce pendant environ 20 minutes, la température réglée sera automatiquement contrôlée.

Lorsqu'une personne revient dans la pièce, le climatiseur revient aux réglages d'origine.

Mode de fonctionnement	Température de la pièce(Lorsque personne ne se trouve dans la pièce)
Refroidissement/Déshumidification	Supérieur à la température réglée (Max. +2°C)
Chauffage	Inférieur à la température réglée (Max. -4°C)
Auto	Selon le mode de fonctionnement (Refroidissement/Chauffage/Déshumidification).

Plage de détection du détecteur de présence

Vue latérale

6 m 90°

Vue de dessus

REMARQUE : Le détecteur de présence détecte la lumière infrarouge émise par les êtres humains, la détection peut s'avérer incorrecte dans les situations suivantes.

Situations dans lesquelles le capteur peut ne détecter personne dans la pièce, alors que quelqu'un s'y trouve :

• Lorsque la température de la pièce est élevée et qu'elle est proche de la température corporelle des personnes. (Comme lorsque la température est de 30°C ou plus en été.)
• Lorsqu'une personne se trouve dans la pièce, mais ne bouge pas pendant une longue période.
• Lorsqu'une personne est cachée par un sofa, d'autres meubles, du verre, ou dans des situations semblables.
• Lorsqu'une personne porte des vêtements très épais et se trouve dos au capteur.

Situations dans lesquelles le capteur peut détecter une personne dans la pièce, alors que personne ne s'y trouve

• Lorsqu'un chat ou un chien se déplace dans la pièce.
• Lorsque le vent fait bouger les rideaux ou les plantes.
• Lorsque des appareils de chauffage, humidificateurs ou des appareils électriques comme des ventilateurs électriques oscillants fonctionnent.

7.3. Contrôle du ventilateur pour économiser l'énergie

En mode Refroidissement, lorsque la température ambiante atteint la température configurée, le ventilateur de l'unité intérieure tourne de façon intermittente pour économiser de l'énergie. (Cette fonction est activée au moment de l'achat).

Pour modifi er le réglage, procédez comme suit ;

1. Appuyez sur Ⓓ/ì jusqu'à ce que les indicateurs sur la télécommande s'éteignent.

2. Appuyez sur FAN et maintenez-le enfoncé pendant plus de 5 secondes.

Le FC et l'état actuel s'affichent.

ON : Activé

OFF : Désactivé

1. Appuyez sur TEMP. (♡) pour commuter l'état.

2. Appuyez sur 📋 pour envoyer le réglage à l'unité intérieure. L'affichage revient à l'écran initial.

REMARQUE : Si vous n'appuyez sur aucune touche pendant 30 secondes après l'affichage de FE, FE s'éteint. Dans ce cas, répétez le réglage à partir de l'étape 2.

8. AUTRES MODES DE FONCTIONNEMENT

8.1. Mode Puissant

En mode Puissant, le climatiseur fonctionne à la puissance maximale avec un flux d'air puissant pour rafraîchir ou réchauffer rapidement la pièce.

REMARQUE : Cette fonction ne peut pas être utilisée avec une connexion multi-split.

Appuyez sur pour activer/désactiver le mode Puissant. Une fois activé, l'unité intérieure émet alors 2 bips courts. Une fois désactivé, l'unité intérieure émet alors 1 bip court.

Le mode Puissant est automatiquement désactivé dans les situations suivantes :

• Le mode Puissant fonctionne pendant une certaine durée, et la température atteint la température confi gurée en mode Refroidissement, Déshumidification, ou Chauffage.
• 20 minutes après le démarrage du mode Puissant.

REMARQUES :

• La direction du fl ux d'air et la vitesse du ventilateur sont commandées automatiquement.
• Le mode Puissant est incompatible avec le fonctionnement en mode Économique.
• Le mode Puissant est prioritaire sur les modes suivants. Si les modes suivants sont réglés, ils démarreront une fois que le mode Puissant sera terminé.
• Fonctionnement silencieux de l'unité extérieure
• Programme d'économie d'énergie
• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

8.2. Fonctionnement silencieux de l'unité extérieure

Le fonctionnement silencieux de l'unité extérieure diminue le bruit de l'unité extérieure. Durant ce mode, le nombre de rotation du compresseur diminue, et le ventilateur pivote lentement.

REMARQUE : Cette fonction ne peut pas être utilisée avec une connexion multi-split.

Appuyez sur outdoor und lovrouise activer ou désactiver le
Fonctionnement silencieux de l'unité extérieure.
LOW NOISE sur la télécommande apparait, lorsque le fonctionnement silencieux de l'unité extérieure est activé.
Le réglage est préservé même si le climatiseur est éteint.

REMARQUES :

• Cette opération ne peut pas être eff ectuée simultanément avec le mode Ventilateur, le mode Déshumidifi cation et le mode Puissant.
• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

8.3. Mode chauff age 10°C

Le mode Chauff age 10 °C maintient la température ambiante à 10,0 °C pour éviter que la température ambiante ne baisse trop.

Appuyez sur active le mode chauff age 10 °C.
L'unité émet un signal sonore court et l'indicateur [sur l'unité intérieure s'allume.

Appuyez sur pour éteindre le climatiseur.

L'indicateur [s'éteint.

REMARQUES :

• Durant le mode Chauff age 10°C, seul ⚡ SET est valide.
• Ce mode ne démarre pas si la température ambiante est trop élevée.
• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

9. Commande de réseau local sans fi I

Ce mode d'emploi décrit uniquement la procédure de configuration de la télécommande.

Pour des instructions sur le fonctionnement de l'appli mobile, consultez le mode d'emploi de l'appli mobile.

REMARQUES :

• Les paramètres du climatiseur dans l'appli mobile ne seront pas reflétés dans la télécommande sans fil.
• Il ne sera pas possible d'opérer et de surveiller à partir de l'appli mobile tant que le climatiseur est hors tension (par disjoncteur ou prise).
• La température ambiante sera affichée dans l'appli mobile durant le fonctionnement. Toutefois, la température ambiante affichée peut ne pas être correcte en fonction de la situation dans la pièce ou de l'état de fonctionnement du climatiseur. Utilisez cette dernière uniquement comme référence.
• Si les paramètres de l'appli mobile et de la télécommande différent, la dernière opération eff ectuée prendra la priorité.
• Si des paramètres de minuterie sont apportés depuis l'appli mobile et depuis la télécommande ou la télécommande fi laire, les paramètres de minuterie seront actifs.

Le contenu de l'étiquette de réseau local sans fi I est nécessaire au paramétrage du réseau local sans fi I.

Notez le SSID et le code PIN dans le tableau suivant.

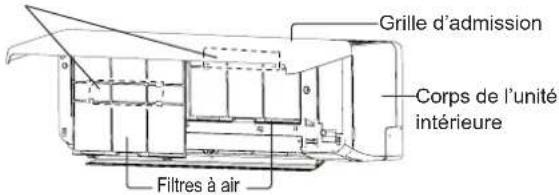

Ouvrez la grille d'admission.

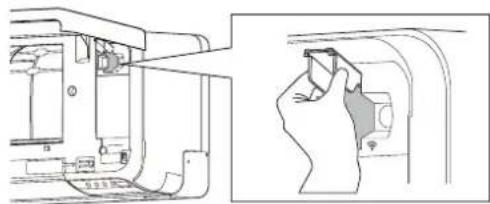

Étiquette du réseau local sans fi I (Sous le capot de l'adaptateur de réseau local sans fi I) MAC:***** SSID:AP:***** PIN:***** QR Code

*La disposition de l'étiquette de réseau local sans fil peut varier selon la pièce ou le modèle.

Informations sur l'adaptateur de réseau local sans fi I

SSID
PIN

Norme compatible LAN sans fil	IEEE 802.11 b/g/n
Bandes de fréquence	2,4 GHz(aux Etats-Unis ou au Canada : 1 ch à 11 ch)(dans les autres régions : 1 ch à 13 ch)
Puissance maximale de radiofréquence	40 mW
Sécurité LAN sans fil	OpenWEPWPA (PSK)WPA2_Personal (PSK)WPS pour enregistrement même LAN

« AIRSTAGE Mobile » est une marque commerciale de FUJITSU GENERAL LIMITED.

Android et Google Play sont des marques commerciales de Google LLC. App Store est une marque de service d'Apple Inc., enregistrées aux É-U. dans d'autres pays.

iOS est une marque commerciale ou une marque commerciale déposée de Cisco aux États-Unis et dans d'autres pays et est utilisée sous licence.

« QR Code » est une marque commerciale de DENSO WAVE INCORPORATED.

9.1. Précautions d'usage

Précautions d'usage pour commande de réseau local sans fi l

! AVERTISSEMENT

• Ne pas réparer, ni démonter ou remodeler l'adaptateur de réseau local sans fi I.
• Ne pas mouiller l'adaptateur de réseau local sans fil ni ne l'utiliser dans des emplacements très humides.
• N'utilisez pas l'appareil avec des mains mouillées.
• Ne pas installer l'adaptateur de réseau local sans fil dans des endroits où l'utilisation d'un équipement sans fi I est interdit (par ex. hôpitaux).
• Ne pas utiliser la commande de réseau local sans fi I dans une pièce dans laquelle de jeunes enfants ou des personnes avec des handicaps physiques sont présentes.
• Ne pas utiliser la commande de réseau local sans fil à proximité de personnes portant un simulateur cardiaque ou similaire.
• Ne pas utiliser la commande de réseau local sans fil à proximité d'équipements à commande automatique (par ex. portes automatiques et avertisseurs d'incendie).

ATTENTION

- Lors du nettoyage du climatiseur, assurez-vous d'arrêter le fonctionnement et de mettre l'appareil hors tension. Autrement, il existe un risque de choc électrique ou de blessure.

• Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous installez l'adaptateur de réseau local sans fil.
• N'insérez pas de doigts, bâtons etc., dans la pièce de raccordement de l'adaptateur de réseau local sans fil et dans la fente d'insertion du climatiseur.
• L'adaptateur de réseau local sans fi l n'est pas un périphérique USB. Ne le raccordez pas à un autre équipement que celui spécifié é. Autrement, un dysfonctionnement ou un incendie risqueraient de se produire.

- Lorsque vous utilisez la commande de réseau local sans fi I, il devient possible d'utiliser le climatiseur depuis des endroits où vous ne le voyez pas directement. Ce qui signifi e que les personnes dans la pièce peuvent être exposées au fonctionnement involontaire du climatiseur. Vérifi ez l'état de la pièce avant d'utiliser la commande de réseau local sans fi I.

• Veillez à vérifi er régulièrement que de la poussière ne s'est pas accumulée autour de la fente de connexion du climatiseur de l'adaptateur de réseau local sans fi I.
• Assurez-vous de vérifi er à l'avance qu'il n'existe aucun dysfonctionnement du climatiseur.
• Assurez-vous que le fl ux d'air du climatiseur ne causera aucun eff ets indésirables. Des objets peuvent chuter en causant des dommages corporels, un incendie, ou des dégâts matériels.
• Si vous savez qu'il se trouve des personnes dans le voisinage du climatiseur, informez-les à l'avance que vous allez l'utiliser depuis un emplacement distant. Le démarrage soudain du climatiseur peut surprendre la personne et la faire chuter ou dégringoler si la personne se trouve sur une échelle. En outre, des changements rapides de la température ambiante risquent de causer une détérioration de la condition physique d'une personne. Ne pas utiliser la commande de réseau local sans fi l lorsque des personnes dans la pièce ne sont pas en mesure de commander la température par elles-mêmes (par exemple, des nourrissons, des enfants, des personnes avec des handicaps physiques ou des personnes malades).

• Assimilez entièrement les réglages de minuterie réservés et d'autres opérations avant d'utiliser la commande de réseau local sans fi l. Le démarrage soudain du climatiseur risquent de causer une détérioration de la condition physique d'une personne ou des eff ets indésirables sur les animaux ou sur les plantes.

• Vérifi ez fréquemment les réglages et la situation de fonctionnement du climatiseur lors de l'utilisation de la commande de réseau local sans fi I depuis un emplacement distant. Des changements rapides de la température ambiante risquent de causer une détérioration de la condition physique d'une personne ou des eff et indésirables sur les animaux ou sur les plantes.

• Si vous utilisez le climatiseur depuis la commande de réseau local sans fi I, les voyants indicateurs et la réception sonore sur le climatiseur ne fonctionnent pas.
  Si la réception est mauvaise entre l'adaptateur de réseau local sans fil et le point d'accès, l'ajustement de la position du point d'accès ou de la direction de l'antenne peut améliorer la réception. Il est également possible d'améliorer la réception en rapprochant le point d'accès de l'adaptateur de réseau local sans fil ou en utilisant un répéteur de réseau local sans fil.

Ondes radio et précautions d'usage

Lorsque vous utilisez un réseau local sans fil, il existe des précautions que vous devez observer par rapport aux ondes radio, aux informations personnelles etc. Afi n d'utiliser la commande de réseau local sans fi l correctement, veillez à lire les précautions suivantes et le mode d'emploi de l'équipement de réseau local sans fil que vous utilisez. Nous n'assumerons aucune responsabilité, à moins qu'une responsabilité civile ne soit reconnue, en ce qui concerne des dysfonctionnements ainsi que d'autres défectuosités ou dommages engendrés par l'adaptateur de réseau local sans fil qui se produisent en raison d'une utilisation incorrecte ou durant une utilisation par vous-même ou par un tiers.

■ Précautions d'usage en matière d'ondes radio

ATTENTION

• Des changements ou des modifi cations non expressément approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utilisateur à utiliser l'équipement. Ce transmetteur doit être coimplanté ou utilisé conjointement avec une antenne ou un transmetteur autre quelconque.
• Cet équipement est conforme aux limites d'exposition radio FCC/IC en vigueur dans un environnement non contrôlé et répond aux directives d'exposition aux radiofréquences (RF) de la FCC ainsi qu'aux règles d'exposition aux radiofréquences (RF) RSS-102 de l'IC. Cet équipement doit être installé et utilisé en maintenant le radiateur à au moins 20 cm du corps de la personne. (Les modèles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).)

REMARQUES :

• Ce produit répond aux règles de la section 15 de la réglementation FCC aux normes RSS exempts de licence d'Industry Canada. L'utilisation est sujette aux deux conditions suivantes :
  (1) ce dispositif ne doit pas causer d'interférences, et
  (2) ce dispositif doit accepter toute interférence, y compris une interférence susceptible de causer un fonctionnement indésirable de ce dispositif. (Les modèles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).)
• Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la section 15 de la réglementation FCC.

♦Ne pas utiliser l'adaptateur de réseau local sans fi I dans les emplacements suivants. L'utilisation de l'adaptateur de réseau local sans fi I dans de tels emplacements risque de rendre les communications instables ou non possibles.

• Près d'un équipement de communication sans fil utilisant la même bande de fréquence (2,4 GHz) que l'adaptateur de réseau local sans fil.
• Dans les emplacements où se trouvent des champs magnétiques provenant d'équipements tels que des fours à micro-ondes, ou bien où se produisent de l'électricité statique ou des interférences d'ondes radio. (Les ondes radio risquent de ne pas passer en fonction de l'environnement.)

■ Précautions d'usage en matière d'informations personnelles (liées à la sécurité)

- Il existe un risque d'interception si vous utilisez un équipement de réseau local sans fi I en raison de l'utilisation d'ondes radio que vous utilisiez le chiff rement ou non.

le réseau local sans fi l utilise des ondes radio pour échanger des informations entre l'adaptateur de réseau local sans fil et le point d'accès. Cela signifie qu'il a l'avantage de pouvoir librement établir une connexion de réseau local dans la limite de portée des ondes radio. D'un autre côté, si les ondes radio sont dans la limite d'une certaine plage, elles atteindront tous les emplacement au delà des obstacles (par ex. murs). Par conséquent, il est possible que vos communications soient interceptées et lues ou illégalement infiltrées.

- Ne vous connectez pas à un équipement et à des réseaux que vous n'êtes pas autorisé à utiliser lors de la mise en place de votre connexion sans fi I.

- Réinitialiser les paramètres de l'adaptateur de réseau local sans fi I lors de sa mise au rebut ou de son transfert à un tiers.

- Ne vous connectez pas à un équipement et à des réseaux que vous n'êtes pas autorisé à utiliser lors de la mise en place de votre connexion sans fi I. - Réinitialiser les paramètres de l'adaptateur de réseau local sans fi I lors de sa mise au rebut ou de son transfert à un tiers.

Autres

- Utilisez l'adaptateur de réseau local sans fil comme un équipement de réseau sans fi l normal.

- N'utilisez pas l'adaptateur de réseau local sans fil dans des hôpitaux ou à proximité d'emplacements avec du matériel médical.

- Ne pas utiliser l'adaptateur de réseau local sans fil à l'intérieur d'un avion.

- N'utilisez pas l'adaptateur de réseau local sans fi I à proximité d'un équipement électronique gérant un contrôle de haute précision ou des signaux faibles.

- N'utilisez pas l'adaptateur de réseau local sans fil dans des hôpitaux ou à proximité d'emplacements avec du matériel médical. - Ne pas utiliser l'adaptateur de réseau local sans fil à l'intérieur d'un avion. - N'utilisez pas l'adaptateur de réseau local sans fil à proximité d'un équipement électronique gérant un contrôle de haute précision ou des signaux faibles.

Exemple d'équipements électroniques auxquels prêter attention : Appareils auditifs, simulateurs cardiaques, avertisseurs d'incendie, portes automatiques et autres équipements à commande électronique

- Il ne s'agit pas d'une garantie de connexion sans fil et de performance avec tous les routeurs sans fil dans tous les environnements résidentiels. Les ondes radio risquent de ne pas passer ou d'être interrompues dans les situations suivantes.

- Utilisations dans des immeubles fabriqués en béton, en barres d'armature ou en métal

- Installation à proximité d'obstacles

- Brouillage avec un autre équipement de communication utilisant la même fréquence.

- Emplacements où se trouvent des champs magnétiques d'équipements tels que des fours à micro-ondes, ou bien où se produisent de l'électricité statique ou des interférences d'ondes radio.

- Utilisations dans des immeubles fabriqués en béton, en barres d'armature ou en métal - Installation à proximité d'obstacles - Brouillage avec un autre équipement de communication utilisant la même fréquence. - Emplacements où se trouvent des champs magnétiques d'équipements tels que des fours à micro-ondes, ou bien où se produisent de l'électricité statique ou des interférences d'ondes radio.

- Installez et configurez l'adaptateur de réseau local sans fil uniquement après avoir lu le mode d'emploi du point d'accès.

9.2. Réglage pour utiliser la commande de réseau local sans fi I

Étape 1. Installation de l'appli mobile

1. Ouvrez « Google Play » ou « App Store », en fonction du type de votre smartphone.
2. Recherchez « AIRSTAGE Mobile ».
3. Installez l'appli mobile en suivant les instructions à l'écran.

REMARQUE : Si vous ne trouvez pas le logiciel de l'application (application mobile), c'est qu'il est actuellement indisponible dans votre région.

Étape 2. Inscription de l'utilisateur

1. Ouvrez l'appli mobile installée.
2. Enregistrez l'utilisateur en suivant les instructions de l'appli mobile.

Étape 3. Enregistrement du climatiseur (jumelage de l'adaptateur de réseau local sans fi I)

REMARQUES :

• Avant de commencer, attendez 60 secondes ou plus après mise sous tension du climatiseur (par disjoncteur ou prise).
• Vérifiez que le téléphone intelligent est relié au point d'accès auquel vous connectez le climatiseur. Ce paramètre ne fonctionne pas s'il n'est pas connecté au même point d'accès.
• Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent, répétez le paramétrage du mode choisi.

Scannez le QR Code sur l'adaptateur de réseau local sans fi I pour utiliser l'entrée automatique du SSID et le PIN de l'adaptateur de réseau local sans fi I.
Consultez page 9 pour connaître l'emplacement du QR Code.
Enregistrez le climatiseur en suivant les instructions de l'appli mobile.

1. Connectez-vous à l'appli mobile.
2. Cliquez sur l'onglet Réglages.
3. Cliquez sur [Support].
4. Cliquez sur [Manuel].

Une fois l'enregistrement terminé, l'indicateur [sur l'unité intérieure s'allumera.

Désactivation temporaire du réseau local sans fi I

REMARQUE : Si vous n'appuyez sur aucune touche de la télécommande pendant 60 secondes, l'affi chage de la télécommande revient à son écran d'origine.

1. Si le climatiseur fonctionne, appuyez sur pour arrêter l'appareil.
2. Appuyez sur sur la télécommande et maintenez-la enfoncée pendant plus de 5 secondes. La s'affi chera sur l'écran de la télécommande.
3. Sélectionnez OFF à l'aide de TENNAT (∧∨) la télécommande. (*1)
4. Appuyez sur 📊/1. L'indicateur [ ] sur l'unité intérieure s'éteindra.
   *1 : Si vous souhaitez réactiver le réseau local sans fil, sélectionnez ON à la 2ème étape.

Initialisation (réinitialisation)

Initialisez (réinitialisez) l'adaptateur de réseau local sans fil dans les situations suivantes :

• Modifi cation du point d'accès
  • Mise au rebut du produit
  • Transfert de l'appareil vers un tiers

Désinscription du climatiseur

Désinscrivez le climatiseur avec l'appli mobile. (Consultez le mode d'emploi de l'appli mobile pour des détails.)

Initialisation de l'adaptateur de réseau local sans fi I

REMARQUE : Si vous n'appuyez sur aucune touche de la télécommande pendant 60 secondes, l'affi chage de la télécommande revient à l'écran d'origine.

1. Si le climatiseur fonctionne, appuyez sur pour arrêter l'appareil.

1. Appuyez sur sende télécommande et maintenez-la enfoncée pendant plus de 5 secondes. La s'affi chera sur l'écran de la télécommande.

1. Sélectionnez 2 à l'aide de TEMP. (♡) sur la télécommande.

1. Appuyez sur 📊/l. in sur l'affi chage de la télécommande se met à clignoter.

Pour continuer l'utilisation

Si vous ou un tiers souhaitez continuer à utiliser l'adaptateur de réseau local sans fil, suivez les procédures décrites dans « Enregistrement du climatiseur (couplage de l'adaptateur de réseau local sans fil) » pour vous reconnecter à un autre point d'accès.

REMARQUE : Il est impossible de configurer le réseau local sans fil si l'ancien propriétaire n'a pas annuler l'inscription ou initialiser l'adaptateur de réseau local sans fi I. Dans ce cas, contactez votre personnel de service autorisé.

Mise à jour du fi rmware

ATTENTION

Ne tirez pas sur la prise d'alimentation et ne coupez pas le disjoncteur pendant la mise à jour du micrologiciel de l'unité intérieure ou de l'adaptateur WLAN. Cela pourrait provoquer des dysfonctionnements.

Pour l'adaptateur WLAN

Le logiciel de l'adaptateur WLAN peut être mis à jour automatiquement. Durant la mise à jour, vous ne pouvez pas faire fonctionner le climatiseur à partir de l'appli mobile. Cela dure au maximum 5 minutes.

Pour l'unité intérieure

Le firmware de l'unité intérieure peut être mis à jour. Vous pouvez programmer la mise à jour ou mettre à jour le firmware manuellement à partir de l'appli mobile. Pour plus de détails, reportez-vous au manuel d'utilisation de l'appli mobile.

Pendant la mise à jour, les témoins lumineux clignotent et le climatiseur arrête de fonctionner. (Reportez-vous à la section « État des voyants indicateurs ».) Cela dure au maximum 30 minutes.

Retrait de l'adaptateur de réseau local sans fi I

ATTENTION

- Veillez à couper l'alimentation du climatiseur lors de l'installation ou du retrait de l'adaptateur de réseau local sans fil afin d'éviter tout risque de choc électrique.

- Ne mettez pas vos doigts, bâtons, etc. dans la partie connexion de l'adaptateur de réseau local sans fi I et la fente de connexion de l'unité intérieure. Autrement, un choc électrique ou des dommages au produit pourraient survenir. - Ne vous tenez pas sur une plate-forme instable lors de l'installation ou du retrait de l'adaptateur de réseau local sans fi I pour éviter les blessures.

1. Assurez-vous d'éteindre le climatiseur et de débrancher toutes les alimentations électriques.
2. Ouvrez la grille d'admission.

1. Ouvrez le capot de l'adaptateur de réseau local sans fi I jusqu'à ce qu'il s'enclenche.

1. Appuyez sur 📋. Le temoin [ ] sur l'unité intérieure s'éteindra après avoir clignoté rapidement.

2. Retirez l'adaptateur de réseau local sans fi I de la fente de connexion de l'unité intérieure dans le sens indiqué sur la figure.

1. Fermez le capot de l'adaptateur de réseau local sans fil et la grille d'admission.

10. RÉGLAGES AU MOMENT DE L'INSTALLATION

10.1. Réglage du code personnalisé de la télécommande

En réglant les codes personnalisés de l'unité intérieure et de la télécommande, vous pouvez spécifi er le climatiseur qui contrôle la télécommande. Lorsque deux climatiseurs ou plus se trouvent dans la pièce et que vous souhaitez les utiliser séparément, réglez le code personnalisé (4 sélections possibles).

REMARQUE : Si les codes personnalisés de l'unité intérieure et de la télécommande sont différents l'unité intérieure ne peut pas recevoir de signal de la télécommande.

Comment sélectionner le code personnalisé de la télécommande

1. Appuyez sur Ⓓ/1 jusqu'à ce que l'horloge s'affiche sur l'affichage de la télécommande.
2. Appuyez sur MODE et maintenez-le enfoncé pendant plus de 5 secondes.

Le code personnalisé de la télécommande sera affi ché (initialement réglé sur A).

1. Appuyez sur . (☑) pour modifi en le code personnalisé entre A (R) ↔ B (b) ↔ C (c)/E → D ( )d

* Faites correspondre le code personnalisé sur l'écran au code personnalisé du climatiseur.

1. Appuyez une nouvelle fois sur MODE. Le code personnalisé sera confi guré. L'affichage retournera à l'affichage de l'horloge.

• Pour modifi er le code personnalisé du climatiseur, contactez un technicien de service agréé (initialement réglé sur A).
• Si vous n'appuyez sur aucune touche dans les 30 secondes qui suivent l'affichage du code personnalisé, l'affichage revient à l'affichage de l'horloge initial. Dans ce cas, répétez le réglage à partir de l'étape 2.
• Selon la télécommande, le code personnalisé peut revenir à A lorsque les piles sont remplacées. En pareil cas, réinitialisez le code personnalisé si nécessaire. Si vous ignorez le code personnalisé du climatiseur, essayez chacun des codes personnalisés jusqu'à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

11. NETTOYAGE ET ENTRETIEN

ATTENTION

• Avant de nettoyer ce produit, mettez-le hors tension et débranchez toute les sources d'alimentation.
• Avant de démarrer l'appareil, vérifiez que la grille d'admission a été correctement fermée. Si la grille d'admission n'est pas correctement fermée, cela risque d'aff ecter le bon fonctionnement ou les performances du climatiseur.
• Si le nettoyage du filtre implique des travaux dans un endroit en hauteur, contactez un technicien de service agréé.

• Ne touchez pas aux ailettes en aluminium de l'échangeur thermique intégré à l'unité intérieure afi n d'éviter toute blessure lors de l'installation ou de l'entretien de l'appareil.
• Ne projetez pas de laques ou d'insecticides liquides sur le corps de l'unité intérieure.
• Ne vous tenez pas sur des surfaces glissantes, irrégulières ou instables lorsque vous maintenez l'unité.

Filtres d'épuration d'air

Grille d'admission Corps de l'unité intérieure Filtres à air

La fréquence de nettoyage est indiquée dans le tableau suivant.

Fréquences auxquelles les composants doivent faire l'objet d'une maintenance

Nomenclature des composants	Fréquence
	Nettoyage	Remplacement
Corps de l'unité intérieure, grille d'entrée	Si vous remarquez	—
Filtre à air	semaines	—

Filtre d'épuration de l'air (*1)

Filtre pomme-catéchine (UTR-FA16)Blanc)		Tous les 3 mois
Filtre désodorisant à ions (UTR-FA16-2)(Bleu clair)	Tous les 3 mois	Tous les 3 ans

*1 : Les filtres d'épuration d'air sont vendus séparément. Lors de leur remplacement, contactez le magasin où vous les avez acheté.

Nettoyage du corps de l'unité intérieure

REMARQUES :

• Ne pas utiliser d'eau à une température supérieure à 40 °C.

• Ne pas utiliser de produits de nettoyage, de solvants volatils tels que le benzène ou un diluant.

• Nettoyez délicatement le corps de l'unité intérieure avec un tissu doux humidifi é avec de l'eau chaude.

• Nettoyez délicatement le corps de l'unité intérieure avec un tissu doux et sec.

Nettoyage du fi ltre à air

1. Ouvrez la grille d'admission jusqu'à enclenchement.

1. Retirez les fi Itres à air.

Soulevez la poignée des fi Itres à air, déconnectez les deux attaches inférieures, et eff ectuez le retrait.

Poignée du fi ltre à air

1. Enlevez la poussière de l'une des deux façons suivantes.

• Nettoyage à l'aspirateur.
- Lavage avec du détergent doux et de l'eau chaude. Après le lavage, faites sécher entièrement les fi Itres à air à l'ombre.

1. Remplacez les fi ltres à air.

Alignez les côtés du fi ltre à air avec le panneau, et poussez jusqu'en butée. Assurez-vous que les deux attaches intérieures se retrouvent correctement dans leur orifi ce dans l'unité intérieure.

1. Fermez la grille d'admission.

Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement.

REMARQUE : Si de la saleté s'accumule sur le filtre à air, cela réduit le flux d'air, l'efficacité de fonctionnement diminue et le bruit augmente.

Remplacement des fi Itres d'épuration de l'air

REMARQUES :

• Pour connaître la fréquence de remplacement des filtres d'épuration de l'air, reportez-vous à [Fréquences auxquelles les composants doivent faire l'objet d'une maintenance] dans la section « NETTOYAGE ET ENTRETIEN ».

• Utilisez un filtre d'épuration de l'air dès que possible après avoir ouvert l'emballage. L'effet de purification de l'air diminue lorsque les fi Itres restent dans l'emballage ouvert.

• Retirez les fi Itres à air du corps de l'unité intérieure. Consultez les étapes 1 à 2 de "Nettoyage du fi Itre à air".

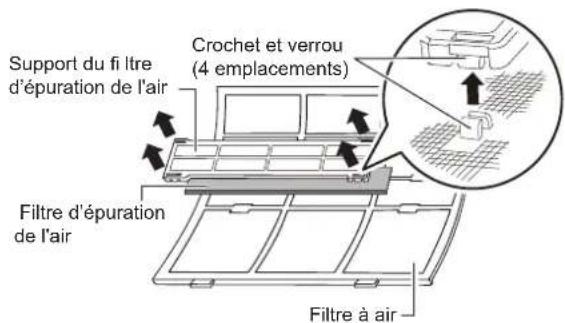

• Retirez le filtre d'épuration de l'air et son support du filtre à air. Retirez les 4 crochets du support de fi ltre d'épuration de l'air des verrous du fi ltre à air.

Support du fi ltre d'épuration de l'air Crochet et verrou (4 emplacements) Filtre d'épuration de l'air Filtre à air

1. Placez un filtre d'épuration d'air (neuf ou nettoyé) sur le filtre à air.
2. Engagez les verrous du fi Itre à air dans les crochets du support de fi Itre d'épuration d'air.

REMARQUE : Assurez-vous que le fi ltre d'épuration d'air se trouve dans le support du fi ltre d'épuration d'air.

1. Fixez le filtre à air au corps de l'unité intérieure et fermez la grille d'admission. Consultez les étapes 4 à 5 de "Nettoyage du fi ltre à air".

Nettoyage du fi ltre désodorisant à ions

REMARQUES :

• Ne lavez pas le fi ltre pomme-catéchine (blanc).
• Pour savoir comment retirer/fixer le filtre désodorisant à ions, reportez-vous à la section "Remplacement des filtres d'épuration de l'air".
• Lavez-le avec de l'eau ou de l'eau tiède. Pour les salissures importantes, utilisez un détergent diluant neutre. Ne le frottez pas, cela diminuerait l'eff et désodorisant.
• Rincez le fi ltre désodorisant à ions avec beaucoup d'eau.
• Séchez le fi ltre désodorisant à ions à l'ombre.

Retrait et installation de la grille d'admission

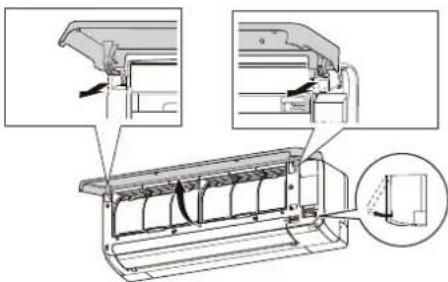

■ Retrait de la grille d'admission

1. Ouvrez la grille d'admission jusqu'à enclenchement.
2. Tirez sur les tiges de montage tout en maintenant la grille d'admission dans une position horizontale.

■ Installation de la grille d'admission

1. Tout en maintenant la grille d'admission horizontalement, insérez les axes de montage gauche et droit dans les paliers à chapeau situés dans le haut du panneau avant. Insérez l'axe jusqu'à ce qu'il se ferme d'un coup sec pour verrouiller chaque axe correctement.
2. Fermez la grille d'admission. Appuyez sur la grille d'admission à 4 endroits pour la fermer complètement.

Après une longue période d'inutilisation de l'unité

Si vous n'avez pas utilisé l'unité intérieure pendant 1 mois ou plus, faites-la fonctionner en mode Ventilateur pendant une demi-journée pour sécher les pièces internes à fond avant de passer en fonctionnement normal.

Contrôle supplémentaire

Après une longue période d'utilisation, la poussière accumulée à l'intérieur de l'unité intérieure peut réduire les performances même si vous avez effetué une bonne maintenance.

En pareil cas, il est recommandé de faire contrôler l'appareil.

Pour plus d'informations, adressez-vous à un service de maintenance agréé.

Réinitialisation de l'indicateur de fi Itre (réglage spécial)

Cette fonction doit être utilisée correctement lors de l'installation. Contactez un technicien de service agréé pour pouvoir utiliser cette fonction.

Nettoyez le fi ltre à air lorsque le voyant indicateur indique la chose suivante :

Voyant indicateur	Séquence de clignotement
	Clignote 3 fois, à intervalles de 21 secondes

Après le nettoyage, réinitialisez l'indicateur du filtre en appuyant sur sur l'unité intérieure pendant maximum 2 secondes.

12.INFORMATIONS GÉNÉRALES

■ Performance de chauff age

Ce climatiseur fonctionne sur le principe de la pompe à chaleur, absorbant la chaleur de l'air extérieur et transférant la chaleur à l'unité intérieure. En conséquence, la performance de fonctionnement est réduite lorsque la température extérieure chute.

Si vous estimez que la performance de chauffage est insuffisante, nous vous recommandons d'utiliser ce climatiseur conjointement à d'autres types d'appareils de chauff age.

■ Dégivrage automatique

Lorsque la température extérieure est très basse et l'humidité élevée, du givre peut se former sur l'unité extérieure pendant le chauffage et réduire les performances de l'appareil.

Afin d'assurer une protection contre le gel, ce climatiseur est doté d'une fonction de dégivrage automatique.

En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brièvement en marche (15 minutes maximum).

L'indicateur[1] sur l'unité intérieure clignote durant cette opération.

Si du givre se forme sur l'unité extérieure après un fonctionnement en mode Chauffage, l'unité extérieure s'arrête automatiquement après avoir fonctionné quelques minutes. Le Dégivrage automatique démarre ensuite.

■ Fonction de Redémarrage automatique

En cas d'interruption d'alimentation électrique, par exemple une coupure de courant, le climatiseur s'arrête. Mais il redémarre automatiquement et reprend son fonctionnement lorsque l'alimentation est rétablie.

Si une interruption de l'alimentation se produit après que la minuterie a été réglée, le compte à rebours de la minuterie est réinitialisé.

Lorsque l'alimentation est rétablie, l'indicateur [💡] de l'unité intérieure clignote pour indiquer qu'un problème de minuterie a été enregistré. En pareil cas, réinitialisez les réglages de l'horloge et de la minuterie.

■ Dysfonctionnements provoqués par d'autres appareils électriques

L'utilisation d'autres appareils électriques tels qu'un rasoir électrique ou un émetteur radio sans fil à proximité du climatiseur peut provoquer un dysfonctionnement de ce dernier.

En cas de dysfonctionnement de ce type, coupez le disjoncteur. Remettez-le ensuite en circuit et redémarrez le climatiseur avec la télécommande.

Conditions de fonctionnement en termes de température et d'humidité

Les plages de températures et d'humidité autorisées sont les suivantes :

ModeRefroidissement/Déshumidifi cation	Température à l'intérieur [°C]	18 à 32
	Humidité intérieure [%]	80 ou moins (*1)
Mode Chauff age	Température à l'intérieur [°C]	16 à 30

*1 : Si le climatiseur est utilisée pendant plusieurs heures sans interruption, de l'eau risque de se condenser sur la surface et de s'écouler.

- Si l'unité est utilisée à des températures en dehors de la plage autorisée, le climatiseur risque de s'arrêter en raison de l'activation du circuit de protection automatique.

- En fonction des conditions d'utilisation, l'échangeur de chaleur risque de geler, provoquant des fuites d'eau ou d'autres dommages (en modes Refroidissement ou Déshumidification).

Autres informations

- N'utilisez pas le climatiseur dans un autre but que refroidir/déshumidifier, chauffer, ou ventiler la pièce.

- Pour les plages de températures et d'humidité autorisées pour l'unité extérieure, consultez le manuel des spécifi cations de l'unité extérieure ou la fi che produit.

13. PIÈCES EN OPTION

13.1. Télécommande fi laire

La télécommande fi laire en option peut être utilisée.

Vous pouvez utiliser la télécommande filaire et celle sans fil simultanément.

Cependant, certaines fonctions de la télécommande sans fi I sont restreintes. Si vous défi nissez les fonctions restreintes, des bips retentiront, et les indicateurs [ |], [ 4] [ 1 et [ ] placés sur l'unité intérieure clignoteront.

En cas d'utilisation avec la télécommande filaire (à 2 fils)

• Mode minuterie Hebdomadaire
- Mode Puissant
- Fonctionnement silencieux de l'unité extérieure
- Mode chauff age 10^

Vous pouvez utiliser la télécommande fi laire et la commande de réseau local sans fi I.

Cependant certaines opérations de l'appli mobile sont restreintes.

Deux télécommandes

Vous pouvez raccorder deux télécommandes fi laires à un climatiseur.

Chaque télécommande peut contrôler le climatiseur.

Cependant, les fonctions de la minuterie ne sont pas utilisables sur l'unité secondaire.

Contrôle de groupe

Une télécommande peut commander jusqu'à 16 climatiseurs. Tous les climatiseurs fonctionneront selon les mêmes réglages.

REMARQUES :

• Veillez à désactiver le programme d'économie d'énergie (détecteur de présence) de la télécommande sans fil lorsque vous utilisez le contrôle de groupe. Sinon, vous ne pouvez pas utiliser la climatisation avec la télécommande sans fil.
• Il n'est pas possible d'utiliser simultanément le contrôle de groupe et la commande de réseau local sans fi I.

13.2. Climatiseur type multi-split

Cet appareil intérieur peut être raccordé à un appareil extérieur de type multi-split. Le climatiseur de type multi-split permet d'utiliser plusieurs appareils intérieurs dans plusieurs endroits. Les appareils intérieurs peuvent être utilisés simultanément, conformément à leur sortie respective.

Utilisation simultanée de plusieurs appareils

• Lorsque vous utilisez un climatiseur de type multi-split, les différentes unités intérieures peuvent fonctionner simultanément. En revanche, si 2 ou plusieurs unités intérieures du même groupe sont utilisées en même temps, leur efficacité en matière de chauffage et de refroidissement sera inférieure à leur puissance en cas d'utilisation d'une seule unité. Par conséquent, si vous souhaitez utiliser en même temps plusieurs unités intérieures pour le refroidissement, utilisez-les plutôt la nuit ou à un moment où une puissance moindre est requise. De même, si vous utilisez en même temps plusieurs appareils pour le chauffage, nous vous conseillons, selon les besoins, d'y associer d'autres appareils de chauff age d'appoint.
• Les conditions climatiques et la température extérieure, la configuration des pièces et le nombre de personnes présentes peuvent également faire varier l'efficacité du fonctionnement. Il est conseillé d'essayer différents modèles de fonctionnement pour vérifi er le niveau de puissance de chauffage et de refroidissement fourni par les appareils et de les utiliser de la manière la mieux adaptée au mode de vie de votre famille.
• Si vous découvrez que 1 ou plusieurs appareils fournissent un niveau de refroidissement ou de chauffage faible pendant le fonctionnement simultané, nous vous recommandons de cesser l'utilisation simultanée de plusieurs appareils.
• Le climatiseur ne peut pas fonctionner dans les modes suivants. Si une commande irréalisable de fonctionnement est envoyée à l'unité intérieure, l'indicateur [ ] sur l'unité intérieure clignote (1 seconde oui, 1 seconde non) et l'unité passe en mode veille.

Mode Chauffage et mode Refroidissement (ou mode Déshumidification)

Mode Chauff age et mode Ventilateur

- Le climatiseur peut fonctionner dans les modes suivants.

Mode Refroidissement et mode Déshumidification

Mode Refroidissement et mode Ventilateur

Mode Déshumidifi cation et mode Ventilateur

- Le mode de fonctionnement (mode Chauffage ou mode Refroidissement (Déshumidification)) de l'unité extérieure est déterminé par le mode de fonctionnement de la première unité intérieure mise en marche. Si l'unité intérieure est démarrée en mode Ventilateur, le mode de fonctionnement de l'unité extérieure ne sera pas déterminé.

Par exemple, si une unité intérieure (A) est démarrée en mode Ventilateur, puis qu'une unité intérieure (B) est utilisée en mode Chauffage, l'unité intérieure (A) démarrera temporairement en mode Ventilateur, mais lorsque l'unité intérieure (B) démarrera en mode de Chauffage, l'indicateur [1] pour l'unité intérieure (A) commencera à clignoter (1 seconde oui, 1 seconde non), et l'unité passera en mode veille. L'unité intérieure (B) continuera de fonctionner en mode Chauffage.

14. DÉPANNAGE

! AVERTISSEMENT

Dans les cas suivants, arrêtez immédiatement le climatiseur, coupez toute l'alimentation électrique en fermant le coupe-circuit électrique ou en débranchant la prise d'alimentation. Puis, contactez votre distributeur ou un technicien de service agréé.

Tant que l'appareil est raccordé à une source électrique, il n'est pas isolé du courant électrique même s'il est éteint.

• L'appareil sent le brûlé ou émet de la fumée

• De l'eau fuit de l'appareil

Pas de fonctionnement.

☐ Y a-t-il eu une panne de courant ?
En pareil cas, l'unité redémarre automatiquement une fois le courant rétabli. (Consultez page 14.)
□ Le disjoncteur est-il coupé ?
→ Mettez le disjoncteur en position Marche.
□ Un fusible a-t-il fondu ou le disjoncteur s'est-t-il déclenché ?
→ Remplacez le fusible ou réinitialisez le disjoncteur.
□ La minuterie est-elle en fonctionnement ?
→ Pour vérifier ou désactiver le réglage de la minuterie, voir page 6.

Faibles performances de refroidissement ou de chauff age.

□ L'unité est-elle utilisée dans des conditions en dehors de la plage de température autorisée ?
En pareil cas, le climatiseur risque de s'arrêter en raison de l'activation du circuit de protection automatique.
□ Le filtre à air est-il sale ?
⇒ Nettoyez le filtre à air. (Consultez page 12.)
La grille d'admission ou l'orifice de sortie de l'unité intérieure sont-ils obstrués ?
⇒ Retirez les obstructions.
□ La température ambiante est-elle correctement réglée ?
→ Pour changer le réglage de température, voir page 5.
□ Une fenêtre ou une porte est-elle restée ouverte ?
⇒ Fermez la fenêtre ou la porte.
□ La vitesse du ventilateur est-elle réglée sur Silencieux ?
⇒ Pour changer la vitesse du ventilateur, voir page 5.
L'appareil est-il réglé sur le mode fonctionnement silencieux de l'unité extérieure ?
→ Pour arrêter le fonctionnement silencieux de l'unité extérieure, voir page 8.

□ La pièce est-elle directement ou fortement exposée au soleil ?

→ Fermez les rideaux.

En mode Refroidissement> D'autres appareils de chauffage ou des ordinateurs sont-ils utilisés, ou y a-t-il trop de monde dans la pièce ?

⇒ Éteignez l'appareil de chauffage ou les ordinateurs, ou réglez la température sur une valeur inférieure. (Consultez page 5.)

L'humidité ne baisse pas pendant le mode Déshumidifi cation.

Vous ne pouvez pas configurer l'humidité cible en mode Déshumidification. Si vous ressentez une forte humidité, abaissez la température.

Flux d'air faible ou nul.

□ La vitesse du ventilateur est-elle réglée sur Silencieux ?
→ Pour changer la vitesse du ventilateur, voir page 5.
□e contrôle du ventilateur de l'unité intérieure pour des économies d'énergie est-il réglé ? En pareil cas, le ventilateur de l'unité intérieure risque de s'arrêter temporairement lors de l'opération de refroidissement.
→ Pour annuler la commande du ventilateur pour les économies d'énergie, voir page 8.

Venez-vous de lancer l'opération ? En pareil cas, la vitesse du ventilateur reste provisoirement très basse afin de permettre le réchauffement des pièces intérieures de l'unité.

La température ambiante est-elle supérieure à la température confi gurée ? En pareil cas, l'unité extérieure s'arrête et le ventilateur de l'unité intérieure tourne très lentement.

L'indicateur [I] clignote-t-il ? En pareil cas, le dégivrage automatique est en fonctionnement. L'unité intérieure s'arrête pendant 15 minutes maximum. (Consultez page 14.)

, le ventilateur de l'unité intérieure fonctionne à faible vitesse pour ajuster l'humidité ambiante et peut s'arrêter de temps en temps.

Lors d'une opération de contrôle, le ventilateur tourne à très faible vitesse.

Présence de bruit.

L'unité est-elle en marche ou vient-elle d'être arrêtée ?
En pareil cas, un bruit de circulation du réfrigérant peut se faire entendre. Vous risquez de le percevoir particulièrement pendant 2 à 3 minutes après le démarrage.
□ Pendant le fonctionnement, percevez-vous un léger grincement ? Ce son est produit par une infi me dilatation et contraction du panneau avant sous l'eff et des variations de température.
Entendez-vous un sifflement ? Il est produit par le Dégivrage automatique. (Consultez page 14.)

Odeurs provenant de l'appareil.

□ Le climatiseur risque d'absorber différentes odeurs provenant des tissus d'ameublement, des meubles ou de la fumée de cigarette. Ces odeurs peuvent être réémises pendant le fonctionnement.

Émission de brouillard ou de vapeur par l'appareil.

, le climatiseur peut émettre un léger brouillard de condensation provenant du processus de refroidissement rapide.
En mode Chauffage> L'indicateur[1] sur l'unité intérieure clignote-t-il ? En pareil cas, de la vapeur risque de s'échapper de l'unité extérieure à cause du dégivrage automatique. (Consultez page 14.)

Émission d'eau par l'unité extérieure.

, l'unité extérieure peut émettre de l'eau générée par le Dégivrage automatique. (Consultez page 14.)

L'unité fonctionne autrement que selon les paramètres de la télécommande.

□ Les piles de la télécommande sont-elles épuisées ?
⇒ Remplacez les piles.

Retard de fonctionnement après redémarrage.

L'alimentation électrique a-t-elle été rétablie soudainement ? En pareil cas, le compresseur cessera de fonctionner pendant environ 3 minutes pour éviter que le fusible ne fonde.

L'appli mobile ne fonctionne pas.

□ Vérifiez que la version de votre système d'exploitation sur votre smartphone est prise en charge.
⇒ Consultez « Google Play » ou « App Store ».

Je n'ai pas reçu l'e-mail lorsque j'ai enregistré mon compte.

Paramétrez les autorisations de domaine de façon à ce qu'il ne soit pas rejeté comme un pourriel.

La méthode d'enregistrement de climatiseurs supplémentaires n'est pas claire.

Pour ajouter des climatiseurs supplémentaires, répétez le paramétrage de « "9.2. Réglage pour utiliser la commande de réseau local sans fil" » pour chaque climatiseur.

Le paramétrage du réseau local sans fi l n'est pas possible.

Vérifiez que vos points d'accès prennent en charge la fonction « WPS fonction ». (Mode bouton)Vérifiez s'il existait un propriétaire précédent utilisant cette commande de réseau local sans fi l. S'il existait un propriétaire précédent, contactez le personnel d'entretien autorisé.

Le paramétrage du réseau local sans fi l n'est pas possible. (Les paramètres de connexion du routeur et de l'adaptateur de réseau local sans fi l ne sont pas complets)Vérifiez que vos points d'accès prennent en charge « IEEE 802.11 b/g/n ». (Consultez le mode d'emploi du point d'accès.)Vérifiez que l'alimentation de l'unité intérieure est en service.

Je ne suis pas en mesure d'utiliser ce produit depuis l'appli mobile.Vérifiez que l'alimentation de l'unité intérieure est en service.Vérifiez si le point d'accès est sous tension.Vérifiez que votre téléphone intelligent n'est pas en mode Vol.Vérifiez que vous ne vous pas dans un endroit où il est difficile d'établir une connexion avec des ondes radio.

Arrêtez immédiatement le climatiseur et coupez le disjoncteur dans les cas suivants. Puis contactez service de maintenance agréé.

• Le problème persiste après que vous avez effectué ces contrôles ou diagnostics.
• Sur l'unité intérieure, [1] et [4] clignotent alors que [ ] signote rapidement.

REMARQUE : Pour un quelconque dépannage lié à la commande de réseau local sans fi I, consultez l'appli mobile.

■ État des voyants indicateurs

: L'instruction concerne le contrôle du réseau local sans fil.

Séquence d'allumage : Clignotant, — Tout état ( ○ Désactivé ou ● Activé)

État Causes	esolutions	Voir page
	Dégivrage automatique⇒ Patientez jusqu'à la fi n du dégivrage (maximum de 15 minutes).	14
	Indicateur de fi ltre⇒ Nettoyez le fi ltre à air et réinitialisez le témoin fi ltre.	13
	Affi chage du code d'erreur⇒ Consultez un technicien agréé.	-
	Erreur de réglage de la minuterie à cause du Redémarrage automatique⇒ Réinitialisez l'horloge et les réglages de la minuterie.	14
	Test de fonctionnement (pour le personnel agréé uniquement)⇒ Appuyez sur pour sortir de l'essai de fonctionnement.	3
	L'alimentation du point d'accès n'est pas activée.⇒ Vérifi ez que l'alimentation du point d'accès est activée.	-
	Il est possible que l'adaptateur de réseau local sans fi I ne soit pas correctement connecté au point d'accès.⇒ Coupez l'alimentation vers le climatiseur (via le coupe-circuit ou la fi che), puis rétablissez-la.	9
	Le micrologiciel de l'adaptateur WLAN est en cours de mise à jour. Vous ne pouvez pas faire fonctionner le climatiseur à partir de l'application mobile. Faites-le fonctionner à partir de la télécommande ou attendez que la mise à jour soit terminée (au bout de 5 minutes au maximum).	11
	Pendant l'enregistrement du climatiseur (connexion de l'adaptateur de réseau local sans fi I)	10

État Causes	es et solutions	Voir page
	L’unité intérieure est en cours de préparation de la mise à jour du micrologiciel.Vous ne pouvez pas faire fonctionner le climatiseur. Attendez que la mise à jour soit terminée (au bout de 30 minutes au maximum).	11
	< Pendant que le fonctionnement est arrêté >L’unité intérieure est en cours de mise à jour du micrologiciel.Vous ne pouvez pas faire fonctionner le climatiseur. Attendez que la mise à jour soit terminée (au bout de 30 minutes au maximum).	11
	Fonction restreinte	-
	< Pendant que le fonctionnement est arrêté >La mise à jour du micrologiciel de l’unité intérieure est terminée. Les réglages de la télécommande sans fi I sont initialisés.Contrôlez le climatiseur à partir de la télécommande sans fi I pour envoyer de nouveau les réglages.	11
	< Pendant que le fonctionnement est arrêté >Si vous ne pouvez pas faire fonctionner le climatiseur, un dysfonctionnement s’est peut-être produit dans le micrologiciel de l’unité intérieure.Consultez un technicien de service agréé.	-
	(Avec une connexion multi-split) Mode Veille⇒ Vérifi ez le mode de fonctionnement défi ni des unités intérieures.	14

■ Fonctionnement Manuel automatique et réinitialisation de l'indicateur de fi Itre

Vous pouvez faire fonctionner le climatiseur avec sur l'unité intérieure.

État	Nombre de fois à enfoncer	Mode ou fonctionnement
En fonctionnement	Plus de 3 secondes Arrêt
Arrêt en cours	2 secondes ou moins Réinitialisation de l'indicateur de fi Itre
	Plus de 3 secondes et moins de 10 secondes	Auto (*1)
	Plus de 10 secondes (Uniquement pour l'entre-tien.) (*2)	Rafraîchissement forcé

*1 : Le mode de fonctionnement en configuration multi-splits, suit les autres unités intérieures.

*2 : Pour arrêter le refroidissement forcé, appuyez sur cette touche ou appuyez sur ⏻/ de la télécommande.
