Type de produit	Climatiseur split mural (répartiteur)
Marque	Fujitsu
Modèle	ASEG12KETF
Modes de fonctionnement	Auto, Refroidissement, Déshumidification, Chauffage, Ventilateur
Minuteries	Hebdomadaire (jusqu'à 4 programmes par jour), Marche/Arrêt, Programmée, Veille
Mode Économie	Oui (limite la puissance à 70 %)
Mode Puissant	Oui (puissance maximale pendant 20 minutes)
Fonctionnement silencieux extérieur	Oui
Chauffage 10 °C	Maintient la température ambiante à 10 °C
Direction du flux d'air	Réglable haut/bas et gauche/droite, oscillation
Vitesse du ventilateur	Auto, Fort, Moyen, Bas, Silencieux

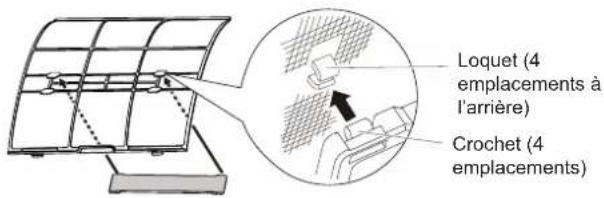

Filtres	Filtre à air (lavable toutes les 2 semaines), Filtre pomme-catéchine (remplacement tous les 3 mois), Filtre désodorisant à ions (nettoyage tous les 3 mois, remplacement tous les 3 ans)

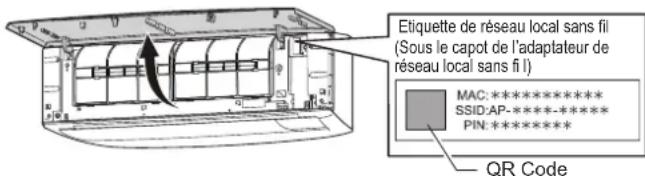

Commande réseau local sans fil (Wi-Fi)	Oui (adaptateur intégré UTY-TFSXH3/4)
Télécommande	Sans fil avec affichage, télécommande filaire en option
Alimentation électrique	230 V ~ 50 Hz
Réfrigérant	R32 (inflammable, respecter les consignes de sécurité)
Redémarrage automatique	Oui après coupure de courant
Dégivrage automatique	Oui
Pièces en option	Télécommande filaire, adaptation multi-split
Nettoyage et entretien	Corps avec chiffon doux ; filtres à air toutes les 2 semaines ; filtres d'épuration d'air selon fréquence indiquée

FOIRE AUX QUESTIONS - ASEG12KETF FUJITSU

Comment régler l'horloge de la télécommande ?

Appuyez sur le bouton RESET (à l'aide d'un stylo) puis sur NEXT pour entrer dans le réglage. Utilisez SELECT (△∨) pour régler le jour de la semaine et l'heure, puis SEND pour valider.

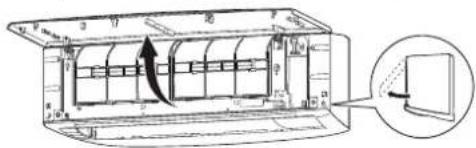

Comment nettoyer les filtres à air ?

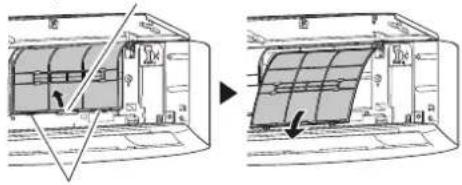

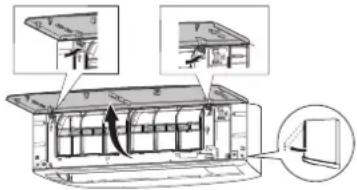

Ouvrez la grille d'admission, retirez les filtres, aspirez ou lavez-les avec un détergent doux et de l'eau chaude. Séchez-les complètement à l'ombre avant de les remettre. Nettoyez-les toutes les 2 semaines.

Que faire si l'indicateur de minuterie clignote sur l'unité intérieure ?

Ce clignotement indique une défaillance de l'horloge interne après une coupure de courant. Réinitialisez l'horloge et la minuterie en suivant la procédure de réglage de l'horloge (voir page 3 de la notice).

Comment activer le mode Wi-Fi ?

Installez l'application AIRSTAGE Mobile sur votre smartphone, puis suivez la procédure d'enregistrement dans la notice (étape 9.2). Assurez-vous que le climatiseur est sous tension et que le point d'accès Wi-Fi est compatible.

Pourquoi le ventilateur de l'unité intérieure s'arrête-t-il parfois en mode Refroidissement ?

Il s'agit de la fonction d'économie d'énergie : le ventilateur s'arrête lorsque l'unité extérieure est arrêtée pour réduire la consommation. Si vous souhaitez désactiver cette fonction, contactez un technicien agréé.

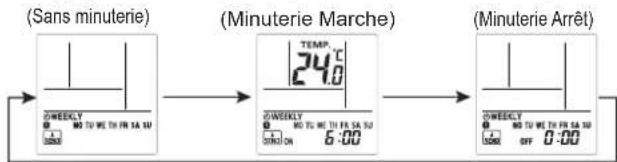

Comment utiliser la minuterie hebdomadaire ?

Appuyez sur TIMER SETTING, sélectionnez WEEKLY, puis programmez jusqu'à 4 créneaux par jour (marche/arrêt avec température). Validez avec SEND. Consultez la section 6.1 de la notice.

Que signifie le voyant vert « Économie » allumé ?

Le mode Économie est activé. Dans ce mode, la puissance de fonctionnement est réduite à environ 70 % pour économiser l'énergie, en augmentant ou diminuant légèrement la température réglée.

Comment remplacer les piles de la télécommande ?

Utilisez deux piles R03/LR03 (AAA). Ouvrez le couvercle en le faisant glisser, insérez les piles en respectant la polarité, puis refermez. Si la portée diminue, remplacez les piles et appuyez sur RESET.

L'unité extérieure émet de la vapeur en chauffage, est-ce normal ?

Oui, c'est normal lors du dégivrage automatique. Le climatiseur s'arrête temporairement (jusqu'à 15 minutes) pour faire fondre le givre, ce qui produit de la vapeur. L'indicateur [ ] clignote pendant cette opération.

Puis-je utiliser plusieurs climatiseurs avec une seule télécommande ?

Oui, via le contrôle de groupe (jusqu'à 16 unités) avec une télécommande filaire en option. Cependant, la commande réseau local sans fil ne peut pas être utilisée simultanément avec le contrôle de groupe.

MODE D'EMPLOI ASEG12KETF FUJITSU

CLIMATISEUR (Type à montage mural)

Avant d'utiliser ce produit, veuillez dire attentivement ces

instructions. Conserve ce manuel pour reference future.

MODEL:

• Write down the model name.
  (Refer to the rating label.)
  *Bitte schreiben Sie den Modellnamen auf. (Siehe Typenschild)
• Veuillez écrire le nom du modele.
  (Consultez l'etiquette des specifi cations.)
• Anote el nombre de modelo.
  (Consulte la etiqueta de califiacion).
• Annotare il nome del modello.
  (Fare riferimento all'etichetta delle specifiche).
  * KataypaTe ovoa oovteau.
  (AvatpeEe OTNv ETIKa TExVIKwV OToiXeiW.)
• Registe o nome de modelo
  (Consulte a etiqueta de classificacao.)
• 3aɪnɪwɪte HaɪBaHneMoDæŋm.
  (CM. Ha nacnopTHoT Ta6JnUKe.)
• Lütfen model adini not ediniz.
  (Derece etiketine bakiniz.)

5.1. Reglage de la vitesse du ventilateur 5

5.2. Reglage de direction du flux d'air 5

1. FONCTIONNEMENTS PAR MINUTERIE 5

6.1. Minuterie hebdomadaire 6

6.2. Minuterie On (Marche) ou minuterie Off (Arret) 6

6.3. Minuterie à programmation 6

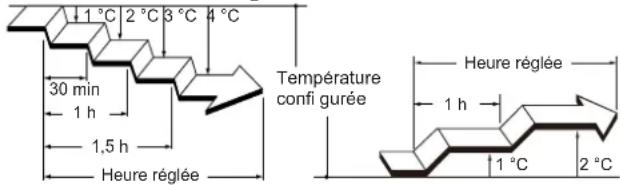

6.4. Minuterie de mise en veille 6

1. FONCTIONNEMENT A ECONOMIE D'ENERGIE .... 7

7.1.Mode Economie 7

8.AUTRES MODES DE FONCTIONNEMENT 7

8.1.Mode Puissant 7

8.2. Fonctionnement silencieux de l'unité extérieure 7

8.3.Mode chauffage 10^ 7

1. Commande de reseau local sans fil 7

9.1. Précautions d'usage 8

9.2. Reglage pour utiliser la commande de réseau local sans fil .... 9

1. RÉGLAGES AU MOMENT DE L'INSTALLATION ... 10

10.1. Reglage du code personnalisé de télécommande... 10

1. NETTOYAGE ET ENTRETIEN 11

2. INFORMATIONS GENE RALES 12

3. PIECES EN OPTION 12

13.1. Telecommande filaire 12

13.2.Climatisation type multi-split 13

1. DEPANNAGE 13

1. CONSIGNES DE SECURITÉ

Pour prévenir tout risque de blessure personnelle ou de dégats matériels, lisez attentivement cette section avant d'utiliser ce produit et conformez-vous aux précautions de sécurité suivantes. Un fonctionnement incorrect en raison du non-respect du suivi des instructions peut cause des préjudices ou des dommages, la gravité de ceci est classée comme suit :

AVERTISSEMENT

Cette indication signale un risque de mort ou de blessure grave.

ATTENTION

Cette indication signale un risque de blessure ou des dommages matériels.

Ce marquage indique une action qui est INTERDITE.

Ce marquage indique une action qui est OBLIGATOIRE.

Explication des symboles affi chés sur l'unité intérieure ou l'unité extérieure.

AVERTISSEMENT

Ce symbole indique que cet apparéil utilise un réfrigerant inflammable. S'il y a uneuite du réfrigerant et qu'il est exposé à une source d'allumage externe, il y a un risque d'incendie.

ATTENTION

Ce symbole indique que le mode d'emploi doit etre lu attentivement.

ATTENTION

Ce symbole indique que le personnel de service devrait manipuler cet équipement en se reférer au manuel d'installation.

ATTENTION

Ce symbole indique que des informations sont disponibles telles que le mode d'emploi ou le manuel d'installation.

AVERTISSEMENT

• Le produit doit être installé, utiliser et stocké dans une piece avec une surface au sol supérieur à X m^2 .

(CEI 60335-2-40)

Quantité de charge de réfrigérant M (kg)	Surface minimale de la pièce X \( \left( {\mathrm{m}}^{2}\right) \)
M ≤ 1,22 -
\( 1,{22} < \mathrm{M} \leq 1,{23}\;1,{45} \)
\( 1,{23} < \mathrm{M} \leq 1,{50}\;2,{15} \)
\( 1,{50} < \mathrm{M} \leq 1,{75}\;2,{92} \)
\( 1,{75} < \mathrm{M} \leq 2,0\;3,{82} \)
\( 2,0 < \mathrm{M} \leq 2,5\;5,{96} \)
\( 2,5 < \mathrm{M} \leq 3,0\;8,{59} \)
\( 3,0 < \mathrm{M} \leq 3,5\;{11},{68} \)
\( 3,5 < \mathrm{M} \leq 4,0\;{15},{26} \)

• Ce produit ne contient aucune piece dont l'entretien est à charge de l'utilisateur. Demandez-toujours à un service de maintenance agréé pour les réparations, l'installation et le déplacement de ce produit. Une mauvaise installation ou manipulation provoque des fuites, une décharge électrique ou un incendie.
• Dans le cas de fonctionnement défecteurs comme oedur de brulé, arrêtez immidiatement l'utilisation du climatiseur et débranchez toute l'alimentation électrique en fermant le disjoncteur électrique ou en débranchant la prise d'alimentation. Faites ensuite appel à un service de maintenance agrée.
• Prenez soit de ne pas endommager le cable d'alimentation. S'il est endommagé, il doit être remplace par un technicien de service agréé afi n d'éviter tout risque.
• Si vous suspecteze une fuite de réfrigerant, toutes les fl ammes{nues doivent être enlevées ou éteintes et consultez ensuite un technicien de service agréé.
• En cas d'orage ou d'unquelconque signeannonçant la foudre, mettez le climatiseur hors tension à l'aide de la télécommande, et évitez de toucher le produit ou la source d'alimentation pour prévenir tous risques électriques.
• L'appareil doit être stocké dans une chambre sans sources d'infl ammation fonctionnant en continu (par exemple des fl ammes{nues, un apparéil à gaz en fonctionnement, un dispositif de chauff age électricne en fonctionnement).
  L'appareil doit être stocké dans une zone bien ventilée.
• Soyez conscient que les réfrigerants peuvent ne pas avoir d'odeur.
  L'appareil doit être stocké de manière à éviter les dommages mécaniques.
• La mise au rebut de l'appareil doit être effectuee correctement, conformement aux reglementations nationales ou regionales.
• Lors du transport ou d'un déplacement de l'unité interieure, la tuyauterie doit être recouverte avec le support à crochet mural comme protection.
• Ne déplacez pas l'appareil en tenant la tuyauterie de l'unité interieure.
  (La tension appliquée sur les joints de tuyaux risque de causeur une fuite de gaz inf ammable pendant le fonctionnement).

AVERTISSEMENT

L'utilisation de cet apparéil n'est pas prévue pour des personnes (y compris les enfants) ayant des capacité physiques, sensorières ou mentales réduites ou n'ayant pas l'expérience ou les connaissances nécessaires, à moins qu'elles ne soient supervises ou formées par une personne responsable de leur sécurité. Veuillez surveiller les enfants et vous assurer qu'ils ne jouent pas avec cet apparéil.
- Jetez les matériaux d'emballage de manière adéquate. Déchirez et jetez les sacs d'emballage en plastique de sorte que les enfants ne puissant pas jouer avec. Les enfants qui jouent avec le sac en plastique d'origine risquent de s'étouff er avec.

• N'installez pas l'unité dans une zone remplie d'huile minérale comme une usine ou une zone contenant une grande quantité d'éclaboussures d'huile ou de vapeur comme une cuisine.
• Ne mettez pas ce produit hors ou sous tension en branchant ou débranchant la prise ni en coupant ou allumant le disjoncteur.
  N'utilisez pas de gaz infi ammables a proximite de ce produit.
• Ne vous exposez pas directement au flux d'air froid pendant trop longtemps.
• N'insérez pas vos doigs ou tout autre object dans l'orifice de sortie ou l'orifice d'admission.
  N'utilisez pas l'appareil avec des mains mouillées.
  N'utilissez pas de moyens pour accelerer le processus de dégivrage ou pour nettoyer l'appareil, homis leurs recommends par le fabricant.
• Ne pas percer ou brûler.

ATTENTION

• Fournissez de temps en temps une ventilation pendant l'utilisation.
• Utilisez toujours ce produit avec les fi Itres à air installés.
• Verifi ez qu'aucun équipement electronique ne se trouve a moins de 1 m (40 po) de l'appareil.
• Coupez toute l'alimentation électricne en cas de non-utilisation de l'appareil pendant de longues périodes.
• Àprous une longue période d'utilisation,assurez-vous que le support de l'unité d'intérieur soit contrôle pour empêcher toute chute du produit.
• La direction du flux d'air et la température ambiente doit êtrechoisis avec précaution lorsquvasutilizezleclimatiseur dans une pièce ou se trouventdes enfants, des personnes âgées ou malades.
• Maintenez propre et rangée la surface autour de l'unité extérieure, et ne place pas d'objets autour d'elle. Tout objet bloquant ou PENTRANT les orifi ces de sortie risque de causeur un dysfonctionnement de l'appareil.

N'orientez pas le flux d'air vers des feuux ouverts ou des apparèils de chauff age.
N'obstruez et ne couvrez ni la grille d'admission ni l'orifi ce de sortie.
- N'exercez pas de forte pression sur les ailettes du radiateur.
- Ne grimpez pas, ne placez pas d'objets ou n'accrochez des objets sur ce produit.
- Ne placez aucun autre produit électric ou domestique en dessous de ce produit. Une fuite goutte à goutte de condensation pourrait les rendre humides, et peuvent causer des dommages ou un fonctionnement défectueux de vos appar兼ils.
- N'exposez pas ce produit directement à l'eau.
N'utilisez pas ce produit pour la conservation des denrées alimentaires, des plantes, des animaux, des équipements de précision, des œuvres d'art ou autres objets. Cela peut provoquer la dépréciation de la qualité de ces éléments.
- N'exposez pas d'animaux ni de plantes au flux d'air direct.
- Ne buvez pas l'eau de vidange du climatiseur.
- Ne rallongez pas le cable d'alimentation.

ATTENTION

• Ne touche pas les ailettes en aluminium de l'échangeur thermique intégré à ce produit afin d'éviter toute blessure lors de l'entretien de l'unité.
• Ne vous tenez pas sur un escabeau instable lors de l'utilisation ou le nettoyage de ce produit. Il peut se returner et peut cause des blessures.

Cet appeareil contient des gaz à effet de serre fluorés.

2. PREPARATION

AVERTISSEMENT

Assurez-vous d'empêcher les nourissons et les enfants en bas âge d'avaler accidentellement les piles.

TENTION

• En cas de contact avec la peau, les yeux ou la bouche du liquide s'écoulant des piles, rincez abondamment à l'eau et consultez votre médecin.
• Retirez immédiatement les piles déchargées et jetez les conformément aux lois locales et aux règlements de votre région.

N'essayez pas de recharger des piles sèches.
N'utilisez pas des piles sèches qui ont été recharges.

Accessoires de I'unité interieure

Verifi ez que les accessoires suivants sont fournis.

Télécommande Portetélécommande Vis autotaraudeuses

Piles Filtres d'epuration

d'air

Supports de fi Itre

d'epuration d'air

Comment utiliser le porte-telecommande

Insérer

Faire glisser vers le haut

taraudeuses

taraudeuses

Insérer

Faire glisser vers le haut

3. NOMENCLATURE DES COMPOSANTS

ATTENTION

Pour assurer la transmission du signal entre la télécommande et l'unité interieure, gardez le recepteur du signal à l'écart des éléments suivants :

Rayonnement solaire direct ou autres lumières intenses - Television a ecran plat

Dans les pieces à éclairage fluorescent instantané (type inverseur), le signal risque de ne pas être transmis correctement. En pareil cas, adressez-vous au magasin où vous avez achetez le produit.

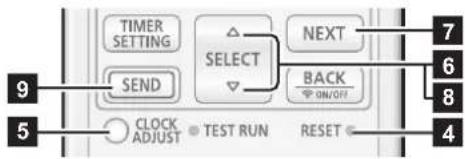

3.1. Insertion des piles

Type de piles : R03/LR03/AAA x 2

Tirez le couvercle dans la direction de la flèche et ouvre-le jusqu'à ce qu'il soit coincide.
2 Retirez le couvercle.

① Retournez la télécommande et poussez l'arrière du couvercle et retirez les pinces en recourbant le couvercle.
② Tirez dans la direction de la flèche tout en recourbant le couvercle.

3 Insérez les piles comme indiquédans la figure ci-dessus.

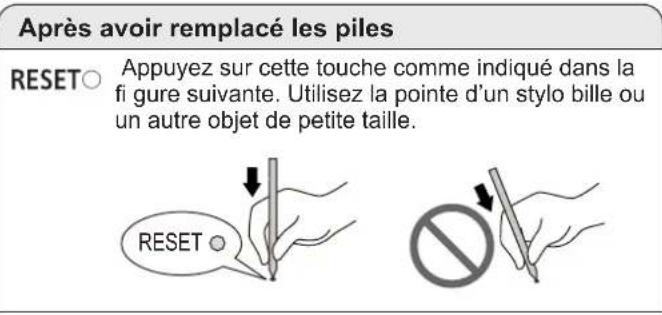

4 Appuyez sur cette touche comme indiqued dans la figure ci-dessus. Utilisez la pointe d'un stylo bille ou d'autres objets de petite taille.
5 Appuyez sur pour lancer le réglage du jour de laSEMaine et de I'horloge.
6 Appuyez sur SELECT (△ ∨) pour régler le jour de la semaine (Lundi à Dimanche).
7 Appuyez sur NEXT pour continuer.
3 Appuyez sur SELECT (△ √) pour régler l'horloge.
Appuyez sur les boutons pour modifier l'horloge par incrément d'une minute.
Maintenez enforcés les boutons pour modifier l'horloge par incrément de 10 minutes.
* Une pression sur TEMP.permet de modifier l'indicateur de l'heure d'une horloge 12 heures à une horloge 24 heures.
9 Appuyez sur SEND pour achiever le réglage. Tenez vous pres de l'unité intérieure. Si vous appuyez de loin sur le boulon, les réglages risquent de ne pas être envoyés correctement.
10 Installez et fermez le couvercle.

REMARQUES :

Utilisez uniquely le type de piles specifié.
- N'utilisez pas différents types de piles et ne mélangez pas piles neuves et piles usagées.
- Les piles peuvent être utilisées pendant 1 an environ avec une utilisation ordinaire.
- Si la portée de la télécommande diminue sensiblement remplacez les piles et appuyez sur RESET en suivant les indications de la figure ci-dessus.

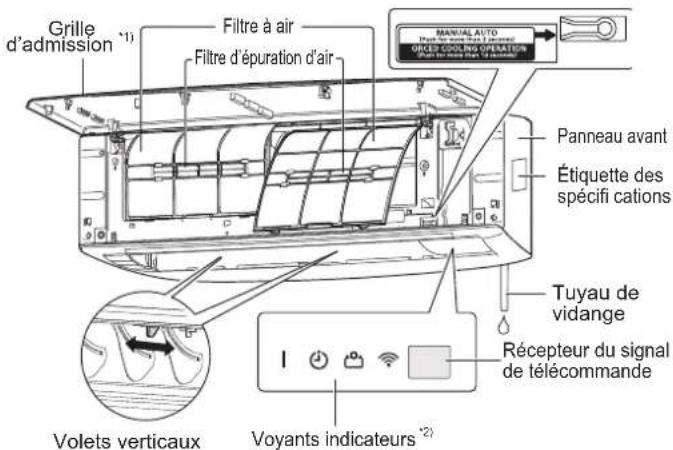

3.2. Unité interieure

Pour le fonctionnement Manuel automatique et la Réinitialisation de l'indicateur de filtre (Reportez-vous à page 14.)

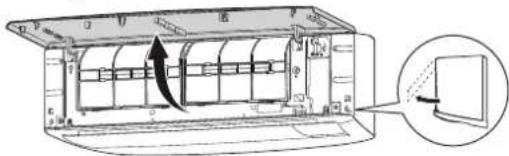

1) Avant de démarrer l'appareil, vérifie que la grille d'admission est complètement fermée. Une fermetre incomplète risque d'affector le bon fonctionnement ou les performances de l'appareil.
2) Les voyants indicateurs s'allument dans les conditions suivantes. Il n'est pas possible de voir quand levoyant lumineux est eteint.

	Nom	Couleur	Fonctionnement ou condition
|	Opération Ver	Fonctionnement	normal
i	Minuterie Orante	Fonctionnement	ement par minuterie
o	Économie Ver		Fonctionnement en économie Fonctionnement à Chauff age 10 °C
	Réseau local sans fil	Orange La commande du réseau WLAN est active.

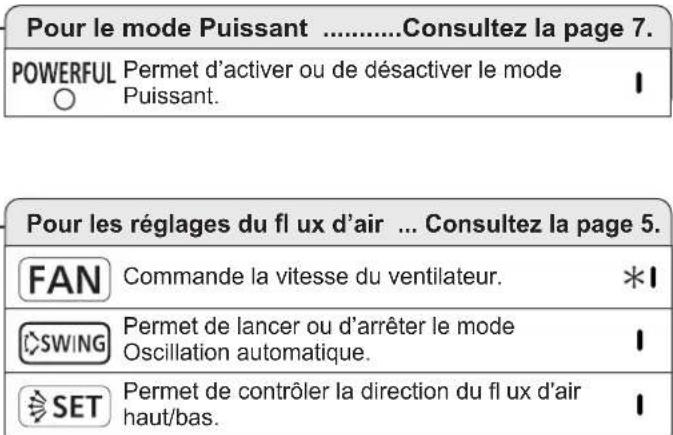

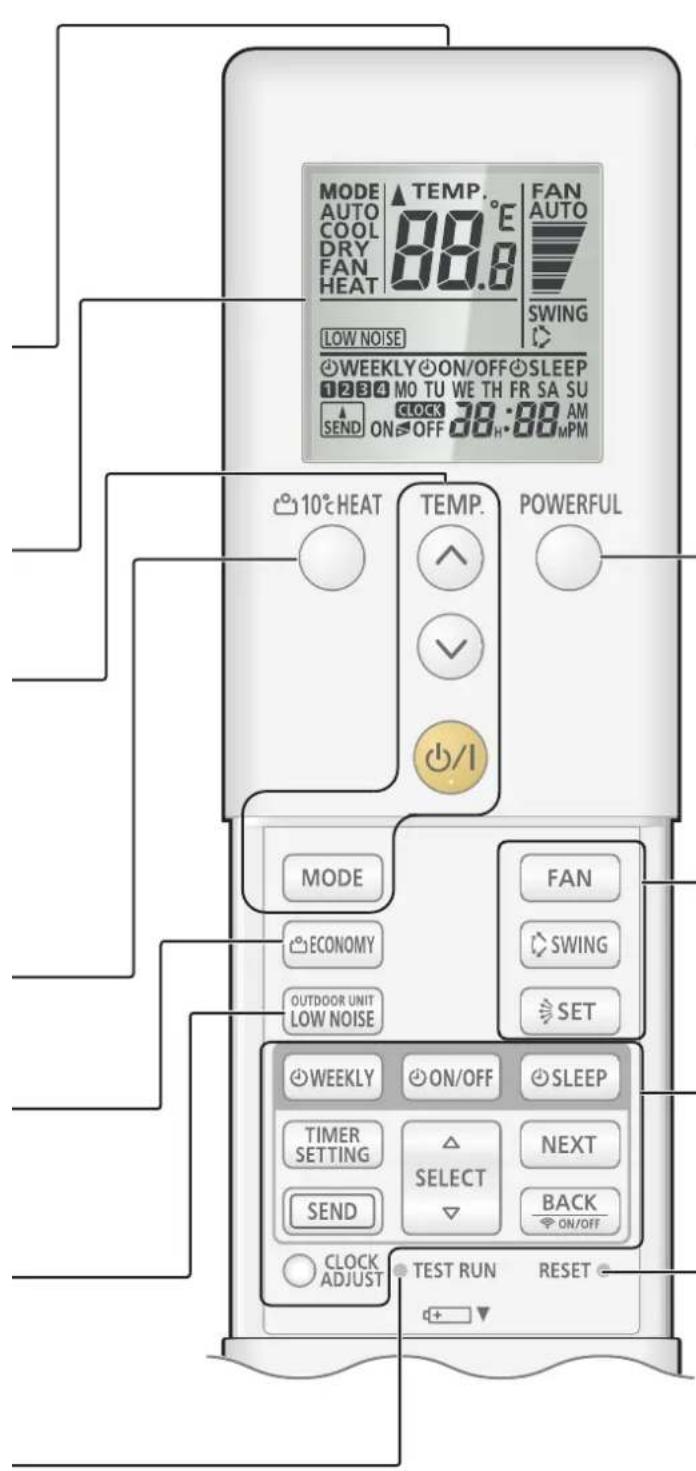

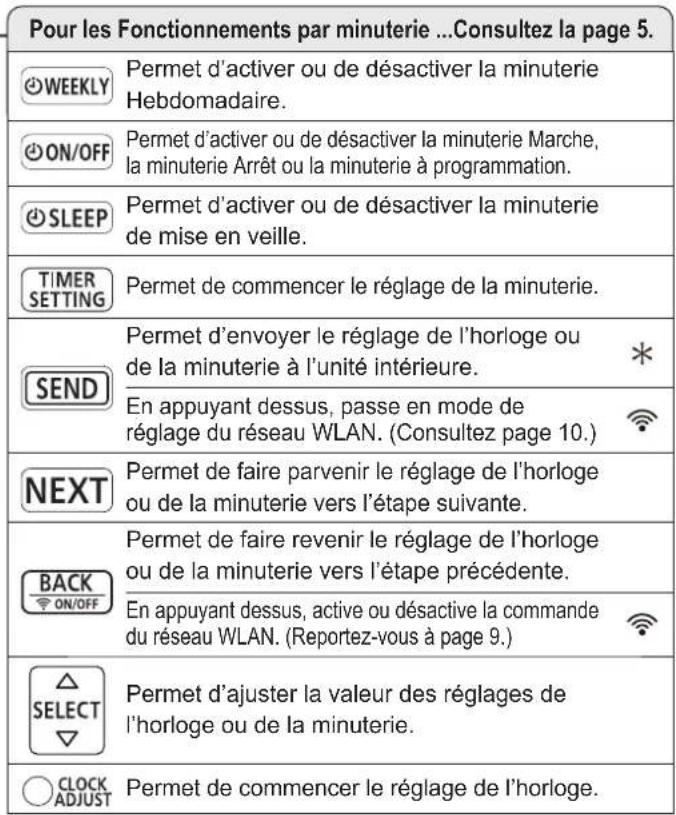

3.3. Telecommande

Lorsque vous utilisez la telecommande en option, l'apparce et la
procedure de fonctionnement peuvent diff er. Pour plus de détails, consultez le mode d'emploi de chaque telecommande.

*: Le réglage doit être effectué lorsqu'el'écran de réglage est affiché pour chaque fonction.
: La touche n'est active que lorsque le climatiseur fonctionne.
: L'instruction concerne le contrôle du réseau WLAN.

Émetteur de signaux

Permet une communication correcte avec le récepteur des signaux de l'unité interieure.

La portée est d'environ 7 m.
- [▲] s'affiche une fois le signal transmis.
L'unité interieure émet un signal sonore à réception du signal. Si peu bip n'est émis, appuyez une nouvelle fois sur la touche.

Affichage de la télécommande

Cette section affiche tous les témoins possibles afin d'en permettre la description. En fonctionnement réel, l'affichage est associé à l'utilisation des touches et ne montre que les témoins nécessaires pour chaque réglage.

Pour les opérations de base ... Consultez la page 5.

Permet de lancer ou d'arreter le fonctionnement du climatiseur.

Permet de modifi er le mode de fonctionnement.

Permet d'ajuster le réglage de te

Pour le mode Chauffage 10^ ... Consultez la page 7.

10℃HEAT

Permet d'activier le mode Chauff age 10^

Pour le mode Economie d'énergie ... Consultez la page 7.

Permet d'activer ou de désactiver le mode Économie.

Pour le Fonctionnement silencieux de l'unité extérieure ... Consultez page 7.

Permet d'activer ou de désactiver le Fonctionnement silencieux de l'unité extérieure.

N'appuyez pas sur cette touche lors d'une utilisation normale.
Elle sert à démarrer le test de fonctionnement (pour'utilisation par un technicien de service agréé uniquement).

REMARQUE: Si le test de fonctionnement démarre par inadvertance, appuyez sur pour terminer le test de fonctionnement.

4. OPÉRATIONS DE BASE

3 étapes pour lancer le fonctionnement

1. Appuyez sur lancer ou arreter le fonctionnement.
2. Appuyez sur MODE pour selectionner le mode de fonctionnement.

Le mode de fonctionnement se change comme suit.

1. Appuyez sur [TEMP] pour régler la température souhaitée. La température change par incréements de 0,5^

Plage de confi guration de la température

Auto/Refroidissement/Déshu-midifi cation 18,0 °C à 30,0 °C

Chauff age 16,0 °C à 30,0 °C

REMARQUES :

• En mode Refroidissement ou Déshumidifi cation, réglez la température sur une valeur inférieure à la température actuelle de la pierce.
• En mode Refroidissement, il se peut que le ventilateur de l'unité interieure s'arrête de temps à autre afin d'effectuer une commande du ventilateur pour les économies d'énergie rendues possibles par l'arrêt de la rotation du ventilateur de l'unité interieure lorsque l'unité extérieure est arrêtée. Cette fonction est activée avec le réglage initial.

Pour désactiver la fonction, contactez l'installateur ou un technicien de service agreé.

• En mode Chauff age,
• réglez la température sur une valeur supérieure à la température actuelle de la pierce.
• au début du fonctionnement, le ventilateur de l'unité interieure tourne à très faible vitesse pendant 3 à 5 minutes.
• le dégivrage automatique prend la priorité sur le mode Chauffage chaque fois que cela est nécessaire.
  En mode Ventilateur, la commande de température n'est pas disponible.

Modificatondel'unitede température

1. Si le climatiseur fonctionne, appuyez sur (b7) pour arreter l'appareil.
2. Maintenez TEMP (appuyé pendant plus de 5 secondes. L'unité de température actuellément sélectionnée s'affichera. (Réglage d'usine: °C)
3. Appuyez sur pour modifier (⊗)l'unité de température (^ ^)
4. Appuyez sur ( ) pour terminer le réglage. Si vous n'appuyez pas sur la touche pendant 30 secondes, la température affichée sera conservée.

5. RÉGLAGES DU FLUX D'AIR

5.1. Réglage de la vitesse du ventilateur

Appuyez sur (Pactn) controller la vitesse du ventilateur.

La vitesse du ventilateur change comme suit.

(Auto) (Fort) (Moy) (Bas) (Silencieux)

Lorsque AUTO est seLECTIONné, la vitesse du ventilateur dépend des conditions d'utilisation.

Réglez la vitesse du ventilateur sur Élevée afin d'augmenter l'effet de fi Itrage de l'air.

5.2. Réglage de direction du flux d'air

Pour plus de détails sur les plages de flux d'air, reportez-vous à la section « Plage de la direction du flux d'air »

Réglage de la direction du flux d'air haut/bas

Appuyez sur pTrregler la direction du fl ux d'air haut/bas.

Réglage de la direction du fl ux d'air gauche/droite

ATTENTION

Avant d'ajuster la direction du flux d'air gauche/droite, assurez-vous que le volet horizontal s'est complètement arrêté.

Ajustez les deux boutons à la main.

Réglage du mode Oscillation

Appuyez sur (oundancer/arrer le mode Oscillation.

REMARQUE: La fonction Oscillation peut cesser temporairement lorsque le ventilateur de l'unité interieure tourne a très faible vitesse ou est à l'arrêt.

Plage de la direction du flux d'air

Direction du fl ux d'air haut/bas

Changement avec ΦSET
Refroidissement; Déshumidifi cation	1 ⇌ 2 ⇌ 3 ( ⇌ 4 ⇌ 5 ⇌ 6)
Chauff age, Ventilateur	1 ⇌ 2 ⇌ 3 ⇌ 4 ⇌ 5 ⇌ 6
Fonctionnement Oscillant avec ΧSWING
Refroidissement; Déshumidifi cation	1 ⇌ 4
Chauffage	3 ⇌ 6
Ventilateur*	1 ⇌ 4 ou 3 ⇌ 6

• La plage du fonctionnement Oscillant dépend de la direction du flux d'air régé avant le fonctionnement Oscillant.

REMARQUES :

• N'ajustez pas les volets de direction du flux d'air manuellement.
• En mode Auto ou Chauffage, la direction du flux d'air reste en position 1 pendant un moment au début de l'opération.
• Durant les modes Refroidissement ou Déshumidification, le flux d'air descendant peut passer au flux ascendant comme suit. Cette fonction sert à empêcher l'égouttement de condensation et l'endommagement de vos biens. Condition : La position 4-6 est maintainue pendant 30 minutes Flux d'air ajusté sur : Position 3
• Lors de l'utilisation de l'appli mobile, le flux d'air haut/bas peut être sélectionné parmi 4 positions.

6. FONCTIONNEMENTS PAR MINUTERIE

REMARQUE : Lorsque levoyantindicateur [ 4] sur l'unité intérieure clignote, réglez à nouveau l'horloge et la minuterie. Ce clignotement indique que l'horloge interne connait une défaillance à cause d'une coupure de courant. (Reportez-vous à page 12.)

Procedure de réglage de la minuterie

Avant de regler la minuterie, ajustez l'horloge. (Consultez « 3.1. Insertion des piles ».)

1. Appuyez sur TIMER SETTING WEEKLY sur I'affi chage de la telecommande se met a clignoter.
2. Appuyez sur SELECT (△V) pour désir le fonctionnement par minuterie. Le fonctionnement par minuterie changera comme suit :

WEEKLY ON/OFF [ON] ON/OFF OFF] ON/OFF [ON≤OFF] SLEEP	Minuterie hebdomadaire	Vous permet de régler des programmes de fonctionnement pour 4 réglages maximum pour chaque jour de la semaine.
	Minuterie Marche	Lance l'opération à l'heure que vous souhaitez.
	Minuterie Arrêt	Arrête le fonctionnement à l'heure que vous souhaitez.
	Minuterie à programmation	Fonctionne comme une combinaison de la minuterie Marche et de la minuterie Arrêt.
	Minuterie de mise en vue	Vous aide à dormircomfortablement en moderant le fonctionnement du climatiseur progressivement.

1. Appuyez sur NEXT
2. Configurez chaque fonctionnement par minuterie.

Pour des détails, consultez les instructions suivantes de chaque réglage de la minuterie.

1. Pour terminer le réglage de la minuterie, appuyez sur Tenez vous pres de l'unité interieure.

Appuyez a nouveau sur timé annuler le réglage de la minuterie durant la procédure.

6.1. Minuterie hebdomadaire

Détails DU réglage

1. Sélectionnez Minuterie hebdomadaire à l'étépe 2 de « Procédure de réglage de la minuterie »
2. Appuyez sur SELECT (△V) pour sélectionner le nombre de programme et le jour de la période.

Le nombre de programme (1 à 4) et le jour de la semaine seLECTIONnés se mettent à clignoter.

MO	Lundi
TU	Mardi
WE	Mercredi
TH	Jeudi
FR	Vendredi
SA	Samedi
SU	Dimanche

1. Appuyez sur NEXT
2. Appuyez sur SELECT (△V) pour désirier le fonctionnement par minuterie.

1. Appuyez sur NEXT.

2. Lorsque vous choisissez « Sans minuterie » à l'étape 4, l'affiche du réglage revient à l'étape 1.

3. Appuyez sur SELECT (△V) régler la minuterie Marche ou la minuterie Arret.

4. Appuyez sur NEXT.

5. Lorsque vous choisissez « Minuterie Arret » à l'objet 4, l'affiche du réglage revient à l'objet 1.

6. Appuyez sur SELECT (△) pour régler la température.

Plage de confi guration de la temperature

Mode Auto,	18,0 °C à 30,0 °C
Refroidissement ou	*Meme si vous règlez sur 10,0 °C, 16,0 °C à
Déshumidifi cation:	17,5 °C, le climatiseur fonctionnera à 18,0 °C.
Mode Chauff age:	10,0 °C ou 16,0 °C to 30,0 °C

1. Appuyez sur NEXT.

L'aff chage du réglage revient à l' étape 1.

1. Appuyez sur SEND pour achieve le réglage.

Tenez you pres de I'unite interieure.

REMARQUES:Lindicateur [出 ] sur l'unité intérieure ne s'allume.
meme si le réglage est terminé.

• Si vous souhaitez revenir à l'étape précédente, appuyez sur BACK
  Pour vérifi er le programme,utilise SELECT (△V) pour naviguer dans les réglages de la minuterie Hebdomadaire à l' étape 1. Pour finir la verification, appuyez sur TIMER SETTING
  Pour désactiver la minuterie Hebdomadaire, appuyez sur WEEKLY pendant que qu'eu sur l'affi chage de la télécommande. L'indicateur disparaitra.

REMARQUES :

• Les modes de fonctionnement seront les mêmes que ceux au moment du dernier arrêt de l'appareil, ainsi le type de fonctionnement Refroidissement Chauffage Refroidissement Chauff age ne peut pas être automatiquement régle.
• Si vous reglez la minuterie Marche et la minuterie Arrêt simultanément, le climatiseur activera la minuterie Marche.

• Si deux minutes Marche sont régles simultanément; le climatiseur les activera dans l'ordre du numero du programme.

• Vous ne pouvez pas utiliser la minuterie Hebdomadaire en même temps que les autres minuteries.
  Si vous utilisez la minuterie Marche/Arrél, la Minuterie à programmation, ou la minuterie de Mise en voille lorsque la minuterie Hebdomadaire fonctionne, la minuterie Hebdomadaire sera désactivée. En pareil cas, activéz la minuterie Hebdomadaire une fois l'autre minutaire terminée.

• Si la télécommande filaire (en option) est connectee, cette fonction est restreinte.

Exemples de minuterie Hebdomadaire

Example 1

	7:00 9:00	11:00 17:00	23:00
Lundi à vendredi	Programme 1Marche26 °C	Programme 2Arrêt			Programme 3Marche28 °C	Programme 4Arrêt
	Réveil	Départ au travail			Retour à la maison	Coucher
Samedi			(Pas de réglages de minutes)
Dimanche		Programme 1Arrêt	Programme 2Arrêt	Programme 3Arrêt	Programme 4Arrêt
	(Marche)	(Marche)	(Marche)	(Marche)

Exemple 2 : Vous pouvez désigner les réglages de température à l'aide de la minuterie Marche dans la minuterie Hebdomadaire.

7:00	9:00	17:00	23:00
Programme 1Marche28 °C	Programme 2Marche26 °C	Programme 3Marche27 °C	Programme 4Marche28 °C

6.2. Minuterie On (Marche) ou minuterie Off (Arrêt)

1. Sélectionnez la miniterie Marche ou miniterie Arrêt à l'été 2 de la « Procédure de réglage de la miniterie »
2. Appuyez sur SELECT (△√) régier la minuterie Marche ou la minuterie Arret.
   Pression courte sur le bouton : L'heure change par incrément de +5/-5 minutes.
   En appuyant sur le bouton : L'heure change par incrément de +10/-10 minutes.
3. Pour désactiver la minuterie On/Off (Marche/Arrêt), appuyez sur ON/OFF pendant que Géneffue sur l'affi chage de la télécommande. L'indicateur disparaitra.

6.3. Minuterie à programmation

1. Reglez la minuterie On (Marche) et la minuterie Off (Arret). (Consultez « 6.2. Minuterie On (Marche) ou minuterie Off (Arret) »).
2. Sélectionnez Minuterie à programmation à l' étape 2 de « Procédure de réglage de la minuterie »

La minuterie dont l'heure de reglage est plus proche de l'heure actuelle, fonctionne en premier. L'ordre du fonctionnement par minuterie est affi che comme suit:

Minuterie	Indicateur sur l'affichage de la télécommande
Minuterie On (Marche)→Off (Arrêt)	ON>OFF
Minuterie Off (Ar- rêt)→On (Marche)	ON<OFF

REMARQUE: Vous pouvez configurer la minuterie à Programmation uniquement pour une période de 24 heures.

6.4. Minuterie de mise en veille

1. Sélectionnez Minuterie de mise en voille à l'étépe 2 de « Procédure de réglage de la minuterie »
2. Appuyez sur SELECT (△) pour configurer l'heure jusqu'à ce que l'opération s'arrête.

A chaque pression sur le bouton, l'heure change comme suit :

Pour désactiver la minuterie de mise en voille, appuyez sur SLEEP pendant que SLEEP est indiqué sur l'affichage de la télécommande. L'indicateur disparaitra.

Pendant le fonctionnement de la minuterie de mise en voille, la température de réglage change comme indiquedans la figure suivante.

En mode Chauff age
En mode Refroidissement ou Déshumidifi cation
Une fois le temps défié écoué, le climatiseur s'eteint complètement.

7. FONCTIONNEMENT À ÉCONOMIE D'ÉNERGIE

7.1. Mode Économie

Il permet d'économiser davantage d'électricité que les autres modes de fonctionnement en changeant la température confi gurée sur un réglage modéré.

Appuyez sur cohoertiver/desactiver le mode Economie.

L'indicateur [sur l'unité interieure s'allumera.

Mode de fonctionnement	Température de la pierce
Refroidissement' Déshumidifi cation	Quelques degrès de plus que la température confi gurée
Chauff age	Quelques degrès de moins que la température confi gurée

REMARQUES :

• En mode Refroidissement, Chauffage ou Déshumidification, ce mode utilise une puissance maximum d'environ 70% de celle des modes usuels.
• Ce mode n'est pas utilisable lorsque le contrôle de la température s'eff ectue en mode Auto.

8. AUTRES MODES DE FONCTION NEMENT

8.1. Mode Puissant

En mode Puissant, le climatiseur fonctionne à la puissance maximale avec un flux d'air puissant pour rafrachir ou rechauffer rapidement la piece.

REMARQUE: Cette fonction ne peut pas etre utiliser avec une connexion multi-split.

Appuyez sur POWERFUL pour activer/désactiver le mode Puissant. Une fois activé, l'unité interieure émet alors 2 bips courts. Une fois déactivé, l'unité interieure émet alors 1 bips courts.

Le mode Puissant est automatiquement activé dans les situations suivantes :

• Le mode Puisant fonctionne pendant une certaine durée, et la température atteint la température confi guerre en mode Refroidissement, Déshumidification, ou Chauffage.
  20 minutes après le démarrage du mode Puissant.

REMARQUES :

• La direction du fl ux d'air et la vitesse du ventilateur sont commandées automatiquement.
• Le mode Puissant est incompatible avec le fonctionnement en mode Economique.
• Le mode Puisant est prioritaire sur les modes suivants. Si les modes suivants sont régles, ils demarreront une fois que le mode Puisant sera terminé.

Fonctionnement silencieux de l'unité extérieure

• Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

8.2. Fonctionnement silencieux de l'unité extérieur

Le fonctionnement silencieux de l'unité extérieure diminue le bruit de l'unité extérieure. Durant ce mode, le nombre de rotation du compresseur diminue, et le ventilateur pivote lentement.

REMARQUE: Cette fonction ne peut pas etre utiliser avec une connexion multi-split.

Appuyez sur (dactiver ou désactiver le

Fonctionnement silencieux de l'unité extérieur.

LOW NOISE sur la télécommande apparait, lorsque le fonctionnement silencieux de l'unité extérieure est activé.

Le réglage est réservé même si le climatiseur est éteint.

REMARQUES :

• Cette opération ne peut pas etre eff ectuée simultanement avec le mode Ventilateur, le mode Deshumidifi cation et le mode Puissant.
• Si la télécommande filaire (en option) est connectee, cette fonction est restreinte.

8.3. Mode chauff age 10^

Le mode Chauff age 10^ maintain la temperature ambiente a 10^ pour eviter que la temperature ambiente ne basse trop.

Appuyez sur le mode chauff age 10^

L'unité émet un signal sonore court et le voyant indicateur [ sur l'unité interieure s'allume.

Appuyez sur (o)/ pour eteindre le climatiseur.

L'indicateur [ ] s'éteint.

REMARQUES :

Durant le mode Chauff age 10^ ,seul SET est valide.
- Ce mode ne démarre pas si la température ambiente est trop élevé.
- Si la télécommande filaire (en option) est connectée, cette fonction est restreinte.

9. Commande de réseau local sans fil

Ce mode d'emploi décrit uniquement la procédure de réglage de la télécommande.

Pour savoir comment utiliser l'appli mobile, veillez consulter le mode d'emploi de cette dernière.

REMARQUES :

• Les paramètres du climatiseur dans l'appli mobile ne seront pas reflétés dans la télécommande sans fil.
• Il ne sera pas possible d'opérer et de surveiller à partir de l'appli mobile tant que le climatiseur est hors tension (par disjoncteur ou prise).
• La température ambiente sera affichée dans l'appli mobile durant le fonctionnement. Toutefois, la température ambiente affichée peut ne pas être correcte en fonction de la situation dans la pièce ou de l'état de fonctionnement du climatiseur. Utilisez cette的最后一 et une fois uniquement comme reference.
• Si les paramètres de l'appli mobile et de la télécommande différé, la dernière opération effectue prendra la priorité.
• Si des paramétres de minuterie sont apportés depuis l'appli mobile et depuis la télécommande ou la télécommande fi laire, les paramétres de minuterie seront actifs.

Le contenu de l'étiquette de réseau local sans fi est nécessaire au paramétrage du réseau local sans fil.

Notez le SSID et le code PIN dans le tableau suivant.

Ouvrez la grille d'admission.

*La disposition de l'étiquette de réseau local sans fil peut varier selon la pièce ou le modele.

Informations sur l'adaptateur de réseau local sans fi I

SSID
PIN

Norme de compatibilité de réseau local sans fil	IEEE 802.11 b/g/n
Bandes de fréquence	2,4 GHz(aux É-U. ou au Canada : 1 canal à 11 canaux)(dans les autres régions : 1 canal à 13 canaux)
Haute fréquence radio maximum	40 mW
Sécurité LAN sans fil	OuvertWEPWPA (PSK)WPA2_Personal (PSK)WPS pour enregistrement LAN identique

« AIRSTAGE Mobile » est une marque commerciale de FUJITSU GENERAL LIMITED.

Android et Google Play sont des marques commerciales déposées de Google LLC.

App Store est une marque de service de Apple Inc., enregistrée aux États-Unis et dans d'autres pays.

IOS est une marque commerciale ou une marque commerciale déposée de Cisco aux États-Unis et dans d'autres pays qui utilisée sous licence.

QR Code est une marque commerciale de DENDSO WAVE INCORPORATED.

9.1. Précautions d'usage

Précautions d'usage pour commande de réseau local sans fi I

AVERTISSEMENT

• Ne pas réparer, ni démonter ou remodeler l'adaptateur de réseau local sans fi I.
• Ne pas mouiller l'adaptateur de réseau local sans fil ni ne l'utiliser dans des emplacements très humides.
  N'utilisez pas l'appareil avec des mains mouillées.
• Ne pas installer l'adaptateur de réseau local sans fil dans des endroits ou l'utilisation d'un équipement sans fi I est interdit (par ex. hopitaux).
• Ne pas utiliser la commande de réseau local sans fi à proximé de personnes portant un simulatoré cardiaque ou similaire.
• Ne pas utiliser la commande de réseau local sans fi I à proximate d'équipements à commande automatique (par ex. portes automatiques et avertisseurs d'incendie).

ATTENTION

Lors du nettoyage du climatiseur, assurez-vous d'arreter le fonctionnement et demettre l'appareil hors tension. Autrement, il existe un risque de chocolélectrique ou de blessure.

• Ne vous tenez pas sur des surfaces glissantes, irrégulées ou instables lorsque vous installez l'adaptateur de réseau local sans fil.

• N'insérez pas de doigs, batons etc., dans la piece de raccordement de l'adaptateur de réseau local sans fi et dans la fente d'insertion du climatiseur.
  L'adaptateur de réseau local sans fil n'est pas un périhérique USB. Ne le raccordez pas à un autre équipement que celui spécifique. Autrement, un dysfonctionnement ou un incendie risqueraient de se produit.

• Lorsque vous utilisez la commande de réseau local sans fi I, il devient possible d'utiliser le climatiseur depuis des endroits où vous ne le voyagez pas directement. Ce qui signifié que les personnes dans la piece peuvent être exposées au fonctionnement involontaire du climatiseur. Verifi ez l'etat de la piece avant d'utiliser la commande de réseau local sans fi I.

• Veiliez à vérifi er régulierement que de la poussière ne s'est pas accumulée autour de la fente de connexion du climatiseur de l'adaptateur de réseau local sans fi I.
  Assurez-vous de vérifier à l'avance qu'il n'este aucun dysfonctionnement du climatiseur.
  Assurez-vous que le fl ux d'air du climatiseur ne causera aucun effets indesirables.

Des objets peuvent chuter en causant des dommages corporels, un incendie, ou des dégats matériels.
- Si vous savez qu'il se trouve des personnes dans le voisinage du climatiseur, informez-les à l'avance que vous allez l'utiliser depuis un emplacement distant.

Le démarrage soudain du climatiseur peut surpréindre la personne et la faire chuter ou dégringoler si la personne se trouve sur une échelle. En outre, des changements rapides de la température ambiente risquent de causeur une déterioration de la condition physique d'une personne. Ne pas utiliser la commande de réseau local sans fi I lorsque des personnes dans la pierce ne sont pas en mesure de commander la température par elles-memes (par exemple, des nourrissons, des enfants, des personnes avec des handicaps physiques ou des personnes malades).

Assimiliez entiement les reglages de minuterie réservés et d'autres opérations avant d'utiliser la commande de réseau local sans fi l. Le démarrage soudain du climatiseur risquent de causeur une détérioration de la condition physique d'une personne ou des effets indésirables sur les animaux ou sur les plantes.
- Vérifi ez féquèment les réglages et la situation de fonctionnement du climatiseur lors de l'utilisation de la commande de réseau local sans fi I depuis un emplacement distant.

Des changements rapides de la température ambiente risquent de causeur une déterioration de la condition physique d'une personne ou des effets indésirables sur les animaux ou sur les plantes.

• Si vous utilisez le climatiseur depuis la commande de réseau local sans fi I, les voyageants indicateurs et la reception sonore sur le climatiseur ne fonctionnent pas.
  Si la réception est mauvaise entre l'adaptateur de réseau local sans fi I et le point d'accès, l'ajustement de la position du point d'accès ou de la direction de l'antenne peut améliorer la réception. Il est également possible d'améliorer la réception en rapprochant le point d'accès de l'adaptateur de réseau local sans fil ou en utilisant un repêteur de réseau local sans fil.

Ondes radio et précautions d'usage

Lorsque vous utilisez un réseau local sans fil, il existe des précautions que vous doivent observer par rapport aux ondes radio, aux informations personnelles etc. Afi n d'utiliser la commande de réseau local sans fil i correctement, voirlez à生存 les précautions suivantes et le mode d'emploi de l'équipment de réseau local sans fil que vous utilisez. Nous n'assumerons aucune responsabilité, à moins qu'une responsabilité civile ne soit reconnaue, en ce qui concerne des dysfonctionnements ainsi que d'autres défectuosités ou dommages engendrés par l'adaptateur de réseau local sans fil qui se produit en raison d'une utilisation incorrecte ou durant une utilisation par vous-même ou par un tiers.

Precautions d'usage en matière d'ondes radio

ATTENTION

• Des changements ou des modifi cations non expressement approuvés par la partie responsable de la conformité peuvent invalider le droit de l'utiliseur à utiliser l'équipment. Ce transmetteur doit être coimplante ou utilisé conjointement avec une antennée ou un transmetteur autre que leconque.
• Cet équipement est conforme aux limites d'exposition radio FCC/IC en vigueur dans un environnement non controlé et repOND aux directives d'exposition aux radioféquences (RF) de la FCC ainsi qu'aux régles d'exposition aux radioféquences (RF) RSS-102 de l'I.C. Cet équipement doit être installé et utilisé en maintainant le radiateur à au moins 20 cm du corps de la personne. (Les modèles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformés aux normes IC (Industry Canada).)

REMARQUES :

• Ce produit répond aux régles de la section 15 de la réglementation FCC aux normes RSS exempts de licence d'Industry Canada. L'utilisation est sujette aux deux conditions suivantes :
  (1) ce dispositif ne doit pas causeur d'interferences, et
  (2) cet apparéil doit accepter toute interférence, y compris une interférence susceptible de causeur un fonctionnement indésirable. (Les modèles UTY-TFSXH3 [AP-WH3E]/UTY-TFSXH4 [AP-WH4E] sont conformes aux normes IC (Industry Canada).)

• Cet équipement a ete teste et juge conforme aux limites d'un appeareil numerieque de classe B, conformement à la section 15 de la reglementation FCC.

• Ne pas utiliser l'adaptateur de réseau local sans fil dans les emplacements suivants. L'utilisation de l'adaptateur de réseau local sans fil dans de tels emplacements risque de rendre les communications instables ou non possibles.

• Prés d'un équipement de communication sans fi utilisant la même bande de fréquence (2,4 GHz) que l'adaptateur de réseau local sans fil.

• Dans les emplacements ou se trouvent des champs magnétiques provenant d'équipements tels que des jours à micro-ondes, ou bien où se produit de l'électricité statique ou des interférences d'ondes radio.

(Les ondes radio risquent de ne pas passer en fonction de I'environnement.)

■ Précautions d'usage en matière d'informations personnelles (liées à la sécurité)

• Il existe un risque d'interception si vous utilisez un équipement de réseau local sans fi I en raison de l'utilisation d'ondes radio que vous utilisiez le chiff rement ou non.

reseau local sans fil utilise des ondes radio pour échanger des informations entre l'adaptateur de réseau local sans fil et le point d'accès. Cela signifie qu'il a l'avantage de pouvoir librement étabir une connexion de réseau local dans la limite de portée des ondes radio. D'un autre côte, si les ondes radio sont dans la limite d'une certaine plage, elles atteindre tous les emplacement au dela des obstacles (par ex. murs). Par conséquent, il est possible que vos communications soient interceptées et lues ou illégalement infiltrées.

Le you connectez pas à un équipement et à des reseaux que you n'êtes pas autorisé à utiliser lors de la mise en place de votre connexion sans fil.

• Réinitialiser les paramètres de l'adaptateur de réseau local sans fi I lors de sa mise au rebut ou de son transfert à un tiers.

Autres

• Utilisez l'adaptateur de réseau local sans fil comme un équipement de réseau sans fil normal.

N'utilisiez pas l'adaptateur de reseau local sans fi I dans des hopitaux ou a proximate d'emplacements avec du matériel medicaI.
- Ne pas utiliser l'adaptateur de réseau local sans fil à l'intérieur d'un avion.
- N'utilise pas l'adaptateur de réseau local sans fil à proximé d'un équipement electronique gérant un contrôle de haute précision ou des signaux faibles.

Exemple d'equipements Electroniques auxquels préter attention : Appareils auditifs, simulateurs cardiaques, averisseurs d'incendie, portes automatiques et autres équipements à commande electronique

ne s'agit pas d'une garantie de connexion sans fi I et de performance avec tous les routeurs sans fi I dans tous les environnements residentiels. Les ondes radio risquent de ne pas passer ou d'être interrompues dans les situations suivantes.

• Utilisations dans des immeubles fabriqués en béton, en barres d'armature ou en métal
  Installation a proximé d'obstacles
• Brouillage avec un autre équipement de communication utilisant la même fréquence.

• Emplacements où se trouvent des champes magnétiques d'équipements tels que des jours à micro-ondes, ou bien où se produit de l'électricité statique ou des interférences d'ondes radio.

• Installez et configurez l'adaptateur de réseau local sans fil uniquement après avoir lu le mode d'emploi du point d'accès.

9.2. Réglage pour utiliser la commande de réseau local sans fi I

1ère étape Installation de l'appli mobile

1. Ouvrez « Google Play » ou « App Store », en fonction du type de votre smartphone.
2. Recherche « AIRSTAGE Mobile »
3. Installez l'appli mobile en suivant les instructions à l'écran.

2ème étape Enregistrement de l'utilisateur

1. Ouvrez l'appli mobile installée.
2. Enregistrez l'utilisateur en suivant les instructions de l'appli mobile.

3ème étape Enregistrement du climatiseur (jumelage de l'adaptateur de réseau local sans fi I)

REMARQUES :

• Avant de commencer, attendez 60 secondes ou plus après mise sous tension du climatiseur (par disjoncteur ou prise).
• Verifiez que le téléphone intelligent est relié au point d'accès auquel vous connectez le climatiseur. Ce paramètre ne fonctionne pas s'il n'est pas connecté au même point d'accès.
• Pour commander 2 climatiseurs ou plus avec le même téléphone intelligent, repetez le paramétrage du mode choisi.

Scannez le QR Code sur l'adaptateur de réseau local sans fi I pour utiliser I'entrée automatique du SSID et le PIN de I'adaptateur de réseau local sans fi I. Consultez page 7 pour connaître I'emplacement du QR Code.
Enregistrez le climatisation en suivant les instructions de l'appli mobile.

1. Connectez-vous à l'appli mobile.
2. Cliques sur l'onglet Reglages.
3. Cliquez sur [Support].
4. Cliquez sur [Mode d'emploi].

Quand I'enregistrement est terminé, I'indicateur [ sur l'unité interieure s'allumera.

Désactivation temporaire du réseau local sans fi I

REMARQUE: Si vous n'appuyez sur aucune touche de la télécommande pendant 60 secondes, l'affichage de la télécommande revient à l'écran d'origine.

1. Si le climatiseur fonctionne, appuyez sur pour arreter l'appareil.
2. Appuyez sur BACK sur la télécommande et maintenez-la enforcée pendant plus de 5 secondes.

lnapparait sur l'affichage de la telecommande.

C

1. Sélectionnez OFF à l'aide de TELLE (⊗) la télécommande.

1. Appuyez sur 1. Le temoin [184] sur l'unité interieure s'allumera.

2. Si vous souhaitez réactiver le WLAN, Sélectionnez ON à l'étape 2.

Initialisation (reinitialisation)

Initialisez (réinitialisez) l'adaptateur de réseau local sans fil dans les situations suivantes :

Modificatior du point d'acces
- Mise au rebut du produit
- Si on transfère ce produit a un tiers

Annuler l'enregistrement du climatiseur

Annulez l'enregistrement du climatiseur à l'aide de l'appli mobile. (Reportez-vous au mode d'emploi de l'appli mobile pour plus de détails.)

Initialisation de l'adaptateur de réseau local sans fi I

REMARQUE: Si vous n'appuyez sur aucune touche de la télécommande pendant 60 secondes, l'affi chage de la télécommande revient à l'écran d'origine.

1. Si le climatiseur fonctionne, appuyez sur pour arreter l'appareil.
2. Appuyez sur Sende tetecommande et maintenez-la enfoncée pendant plus de 5 secondes. Lnapparait sur I'affi chage de la tetecommande.

3. Sélectionnez à l'aide de TEWAT (©) la télécommande.

4. Appuyez sur .
   in sur l'aff chage de la telecommande se met a clignoter.

1. Appuyez sur 念 Le temoin [Sur l'unité interieure s'teindra après avoir clignote rapidement.

Pour continuer l'utilisation

Si vous ou un tiers souhaitez continuer à utiliser l'adaptateur de réseau local sans fil, suivez les procédures décrites dans « Enregistrement du climatiseur (jumelage de l'adaptateur de réseau local sans fil) » pour vous reconnectcer à un autre point d'accès.

REMARQUE: Il est impossible de configurer le réseau local sans fil si l'ancien propriété n'a pas annuler l'inscription ou initiaiser l'adaptateur de réseau local sans fil. Dans ce cas, contactez votre personnel de service autorisé.

Retrait de l'adaptateur de réseau local sans fi I

ATTENTION

Veillez couper l'alimentation du climatiseur lors de l'installation ou du retrait de l'adaptateur de réseau local sans fil afin d'eviter tout risque de chocolélectrique.

• Ne mettez pas vos doigts, bâtons, etc. dans la partie connexion de l'adaptateur de réseau local sans fi I et la fente de connexion de l'unité interieure. Autrement, un choc électrique ou des dommages au produit pourraient survenir.

• Ne vous tenez pas sur une plate-forme instable lors de l'installation ou du retrait de l'adaptateur de réseau local sans fi I pour éviter les blessures.

• Assurez-vous d'eteindre le climatiseur et de débrancher toutes les alimentations électriques.

• Ouvrez la grille d'admission.

1. Ouvrez le capot de l'adaptateur de réseau local sans fi I jusqu'à ce qu'il s'enclenche.

1. Retirez l'adaptateur de réseau local sans fi I de la fente de connexion de I'unité interieure dans le sens indiqué sur la fi gure.

1. Fermez le capot de l'adaptateur de réseau local sans fi I et la grille d'admission.

10. RÉGLAGES AU MOMENT DE L'INSTALLATION

10.1. Réglage du code personnelé de télécommande

En réglant les codes personalisés de l'unité interieure et de la télécommande, vous pouvez spécifique en le climatiseur qui contrôle la télécommande.

Lorsque deux climatiseurs ou plus se trouvent dans la pièce, et que vous souhaitez les utiliser séparément, réglez le code personnelé (4 sélections possibles).

REMARQUE: Si les codes personnalisés de l'unité interieure et de la télécommande sont différents l'unité interieure ne peut pas receivevoir de signal de la télécommande.

Comment selectionner le code personnalise de la telekommande

1. Appuyez sur jusqu'à ce que l'horloge s'affi che sur l'affi chage de la télécommande.

2. Maintenez MODE enfoncé pendant plus de 5 secondes.
   Le code personnelisé de la télécommande sera affché (initialement régèle sur A).

3. Appuyez sur modifi er le code personnelise entre A () () ( / ) () Faites correspondre le code personnelise sur Iecran au code personnelise du climatiseur.

4. Appuyez une nouvelle fois sur MODE.
   Le code personnelé sera confi géré.
   L'affichage returnera à l'affichage de l'horloge.

5. Pour modifier le code personnelé du climatiseur, contactez un technicien de service agréé (initialement régle sur A).

6. Si vous n'appuyez sur aucune touche dans les 30 secondes qui suivent l'affichage du code personnelisé, l'affichage revient à l'affi chage de l'horloge initial. Dans ce cas, recommenciez le réglage à partir de l'étape 2.
7. Selon la télécommande, le code personnelé peut revenir à A lorsque les piles sont remplacées. En pareil cas, réinitialisez le code personnelé si nécessaire. Si vous ignorez le code personnelé du climatiseur, essayez chacun des codes personalisés jusqu'à ce que vous trouviez celui perpetualtant de faire fonctionner le climatiseur.

11. NETTOYAGE ET ENTRETIEN

ATTENTION

• Avant de nettoyer ce produit, mettez-le hors tension et débranchez toute les sources d'alimentation.
• Avant de démarrer l'appareil, vérifie que la grille d'admission a été correctement fermée. Si la grille d'admission n'est pas correctement fermée, cela risque d'affet ecer le bon fonctionnement ou les performances du climatiseur.
• Si le nettoyage du filtré implique des travaux dans un endroit en hauteur, contactez un technicien de service/agree.

• Ne touche pas aux ailettes en aluminium de l'échangeur thermique intégré à l'unité interieure afi n d'éviter toute blessure lors de l'installation ou de l'entretien de l'appareil.
• Ne projetez pas de laques ou d'insecticides liquides sur le corps de l'unité interieure.
• Ne vous tenez pas sur des surfaces glissantes, irrégulées ou instables lorsque vous maintainez l'unité.

Filtres d'epuration d'air (Filtre pomme catéchine, filtre désodorisant à ions)

La fréquence de nettoyage est indiquée dans le tableau suivant.

Que faire Fréquence
Corps de l'unité interieure Nettoyage Si vous rema	quez
Filtre à air Nettoyage		Toutes les 2 semaines
Filtre pomme-catéchine (UTR-FA16) (Blanc)	Remplacement	Tous les 3 mois
Filtre désodorisant à ions (UTR-FA16-2) (Bleu clair)	Nettoyage	Tous les 3 mois
	Remplacement	Tous les 3 ans

• Les filtres d'épuration d'air sont vendus séparément. Lors de leur remplacement, contactez le magasin où vous les avez achété.

Nettoyage du corps de l'unité interieure

REMARQUES :

• Ne pas utiliser d'eau à une température supérieure à 40^ .

• Ne pas utiliser de produits de nettoyage, de solvants volatils tels que le benzène ou un diluant.

• Nettoyez delicatement le corps de l'unité intérieure avec un tissu doux humidifié é avec de l'eau chaude.

• Nettoyez delicatement le corps de l'unité intérieure avec un tissu doux et sec.

Nettoyage du fi Itre a air

1. Ouvrez la grille d'admission jusqu'à enclenchement.

1. Retirez les fi itres a air.

Soulevez la poignée des fi Itres a air, déconnectez les deux attaches inférieures, et eff ectuez le retrait.

Poignée du fiitre à air

Attaches (2 emplacements)

1. Enlevez la poussière de l'une des deux façon suivantes.

Nettoyage a l'aspirateur.
Lavage avec du détergent doux et de l'eau chaude. Avres le lavage, faites secher entierement les fi Itres a air à l'ombre.

1. Remplacez les fi Itres a air.

Alignez les cotés du fi Itre à air avec le panneau, et pousez jusqu'en bute. Assurez-vous que les deux attaches interieures se retrouvent correctement dans leur orifice ce dans l'unité interieure.

1. Fermez la grille d'admission.

Appuyez sur la grille d'admission à 6 endroits pour la fermer complètement.

REMARQUE: Si de la saleté s'accumule sur le fi litre à air, cela réduit le flux d'air, l'efficacité de fonctionnement diminue et le bruit augmente.

Nettoyage du fi Itre désodorisant à ions et remplacement du fi Itre pomme-catéchine

1. Retirez les fi Itres à air. Consultez les étapes 1 à 2 de « Nettoyage du fi Itre à air »
2. Retireez les filtres d'epuration d'air du filtré à air du support de fi litre d'epuration d'air.

1. Passez le fi Itre desodorisant à ions sous de l'eau chaude à haute pression jusqu'à ce que la surface du fi Itre soit recouverte d'eau.
2. Lavez le fi Itre desodorisant a ions avec un detergent diluant neutre.

Ne le frottez pas,ILA diminuerait I'eff et desodorisant.

1. Rincez le fi Itre desodorisant a ions avec beaucoup d'eau.
2. Sechez le fi Itre desodorisant a ions à l'ombre.
3. Placez les filtres d'epuration d'air neufs ou lavés dans les supports de fi Itre d'epuration d'air.

REMARQUE: Utilisez le fi Itre pomme-catéchine dès que possible après ouverture de l'emballage. L'effet de purification de l'air diminue quand les fi Itres sont laissés dans le paquet ouvert.

1. Installez les supports de filtre d'epuration d'air sur les filtre à air. Engagez les 4 crochets à l'arrière du support de filtre d'epuration d'air avec le loquet aux deux extrémités du fi litre à air.

REMARQUE: Faites attention à ce que le fi Itre d'épuration d'air ne dépasse pas du support.

1. Remplacez les fi ltres a air et fermez la grille d'admission. Consultez les étapes 4 à 5 de « Nettoyage du fi ltre a air »

Remplacement du fi Itre desodorisant a ions

1. Retirez les fi Itres à air. Consultez les étapes 1 à 2 de « Nettoyage du fi Itre à air »
2. Retirez le filtré désodorisant à ions du support de filtré d'épuration d'air.
3. Installes le nouveau fi ttre desodorisant a ions.

Retrait et installation de la grille d'admission

Retrait de la grille d'admission

1. Ouvrez la grille d'admission jusqu'à enclenchement.
2. Tirez sur les tiges de montage tout en maintainant la grille d'admission dans une position horizontale.

Installation de la grille d'admission

1. Tout en maintainant la grille d'admission horizontally, insérez les axes de montage gauche et droit dans les paliers à chapeau situés dans le haut du panneau avant. Insérez l'axe jusqu'à ce qu'il se ferme d'un coup sec pour verrouiller chaque axe correctement.
2. Fermez la grille d'admission.
3. Appuyez sur la grille d'admission à 6 endroits pour la fermer complètement.

Après une longue période d'inutilisation de l'unité

Si vous n'avez pas utilisé l'unité interieure pendant 1 mois ou plus, faites-la fonctionner en mode Ventilateur pendant une demi-journée pour secher les pièces internes à fond avant de passer en fonctionnement normal.

Contrôle supplémentaire

Après une longue période d'utilisation, la poussière accumulée à l'intérieur de l'unité interieure peut réduire les performances même si vous avez eff ectué une bonne maintenance.

En pareil cas, il est recommandé de faire contrôle l'appareil.

Pour plus d'informations, adressez-vous à un service de maintenance agréé.

Réinitialisation de l'indicateur de filtrre (réglage spécial)

Cette fonction doit être utilisée correctement lors de l'installation. Contactez un technicien de service/agree pour pouvoir utiliser cette fonction.

Nettoyez le fi itre a air si le voyant lumineux indique ce qui suit :

Voyant indicateur	Séquence de clignotement
Clignote 3 fois, à intervalles de 21 secondes

Après le nettoyage, réinitialisez l'indicateur du filtré en appuyant sur

sur l'unité interieure pendant maximum 2 secondes.

12.INFORMATIONS GENÉRALES

Performance de chauff age

Ce climatiseur fonctionne sur le principe de la pompe à chaleur, absorbant la chaleur de l'air extérieur et transférant la chaleur à l'unité interieure. En conséquence, la performance de fonctionnement est réduite lorsque la température extérieure chule.

Si vous estimez que la performance de chauffage est insuffisante, nous vous recommendons d'utiliser ce climatiseur conjointement à d'autres types d'appareils de chauff age.

Dégivrage automatique

Lorsque la température extérieure est très bassé et l'humidité élevée, du giver ne se former sur l'unité extérieur pendant le chauffage et réduire les performances de l'appareil.

Afin d'assurer une protection contre le gel, ce climatiseur est doté d'une fonction de dégivrage automatique.

En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brievement en marche (15 minutes maximum). L'indicateur [ ] sur l'unité interieure clignote durant cette opération.

Si du givre se forme sur l'unité extérieure après un fonctionnement en mode Chauffage, l'unité extérieure s'arrête automatique après avoir fonctionné quelques minutes. Le Dégivrage automatique démarre ensuite.

Fonction de redémarrage automatique

En cas d'interruption d'alimentation électrique, par exemple une coupure de courant, le climatiseur s'arrête. Mais il redémarre automatiquement et reprend son fonctionnement lorsque l'alimentation est rétable.

Si une interruption de l'alimentation se produit après que la minuterie a ete reglee, le compte a rebours de la minuterie est reinitialise.

Lorsque l'alimentation est rétable, l'indicateur [4] de l'unité interieure clignote pour indiquer qu'un problème de minuterie a été enregistré. En pareil cas, réinitialisez les réglages de l'horloge et de la minuterie.

Dysfonctionnements provoqués par d'autres apparéils électriques

L'utilisation d'autres appeareils électriques tels qu'un rasoir électrique ou un émetteur radio sans fil à proximité du climatiseur peut provoquer un dysfonctionnement de ce dernier.

En cas de dysfonctionnement de ce type, coupe le disjoncteur. Remettez-le ensuite en circuit et redemarrez le climatiseur avec la télécommande.

Plage d'humidité et température de l'unité interieure

Les plages de températures et d'humidité autorisées sont les suivantes :

Mode Refroidissement/ Déshumidifi cation	Température extérieure [°C] -10 à 46
	Température à l'intérieur [°C] 18 à 32
	Humidité intérieure [%] 80 ou moins* 1)
Mode Chauff age	Température extérieure [°C] -15 à 24
	Température à l'intérieur [°C] 16 à 30

^*1 Si le climatiseur est utilisée pendant plusieurs heures sans interruption, de l'eau risque de se condenser sur la surface et de s'écouler.

• Si l'unité est utilisée à des températures en dehors de la plage autorisée, le climatiseur risque de s'arrête en raison de l'activation du circuit de protection automatique.
• En fonction des conditions d'utilisation, l'échangeur de chaleur risque de geler, provoquant des fuites d'eau ou d'autres dommages (en modes Refroidissement ou Déshumidifi cation).

Autres informations

• N'utilise pas le climatiseur dans un autre but que refroidir/deshumidifier, chauffer, ou ventilier la piece.

13. PIECES EN OPTION

13.1. Télecommande fi laire

La télécommande fi laire en option peut etre utilisée.

Vous pouvez utiliser la télécommande filaire et celle sans fil simultanement.

Cependant, certaines fonctions de la telecommande sans fil sont restreintes. Si vous definissez les fonctions restreintes, des bips retentiront, et les indicateurs [I], [O], [O] et [O] places sur l'unité interieure clignoteront.

En cas d'utilisation avec la télécommande filaire (à 2 fills)

Mode minuterie Hebdomadaire
Mode Puissant
- Fonctionnement silencieux de l'unité extérieure
Mode chauff age 10^

Vospuvezutiliserlatelécommandefilaireetla commande duWLAN.

Cependant certaines operations de I'appli mobile sont restreintes.

Deux télécommandes

Vous pouvez raccorder deux telecommandes fi laires a un climatiseur.

Chaque télécommande peut controler le climatiseur.

Cependant, les fonctions de la minuterie ne sont pas utilisables sur l'unité secondaire.

Contrôle de groupe

Une télécommande peut commander jusqu'à 16 climatiseurs. Tous les climatiseurs fonctionneront selon les mêmes réglages.

REMARQUE: Il n'est pas possible d'utiliser simultanément le contrôle de groupe et la commande de réseau local sans fi I.

13.2.Climatiseur type multi-split

Cet apparéil interieur peut être raccordé à un apparéil extérieur de type multi-split. Le climatiseur de type multi-split permet d'utiliser plusieurs apparéils interieurs dans plusieurs endroits. Les apparéils interieurs peuvent être utilisés simultanément, conformément à leur sortie respective.

Utilisation simultanée de plusieurs apparéils

• Lorsque vous utilisez un climatisationur de type multi-split, les differentes unites interieures peuvent fonctionner simultanement. En revanche, si 2 ou plusieurs unites interieures du même groupe sont utilisées en meme temps, leur efficacite en matière de chauffage et de refroidissement sera inférieure à leur puissance en cas d'utilisation d'une seule unite. Par conséquent, si vous souhaitez utiliser en meme temps plusieurs unités interieures pour le refroidissement, utilisez-les juste la nuit ou a un moment ou une puissance moindre est requise. De meme, si vous utilisez en meme temps plusieurs apparciels pour le chauffage, nous vous conseillons, selon les besoin, d'y associer d'autres apparciels de chauff age d'appoint.
• Les conditions climatiques et la température extérieure, la configuration des pièces, et le nombre de personnes représentés peuvent également faire varier l'efficacité du fonctionnement. Il est conseilé d'essayer différents modèles de fonctionnement pour vérifier le niveau de puissance de chauffage et de refroidissement fourni par les approeils et de les utiliser de la manière la moyen adaptée au mode de vie de votre famille.
• Si vous découvert que 1 ou plusieurs apparèils fournissent un niveau de refroidissement ou de chauffage faible pendant le fonctionnement simultané, nous vous recommendons de cesser l'utilisation simultanée de plusieurs apparèils.
  Le climatiseur ne peut pas fonctionner dans les modes suivants. Si une commande irréalisable de fonctionnement est envoyée à l'unité interieure, l'indicateur [I] place sur l'unité interieure clignotera (1 seconde où, 1 seconde non) et l'unité entraera en mode veille. Mode Chauffage et mode Refroidissement (ou mode Deshumidification) Mode Chauff age et mode Ventilateur
• Le climatiseur peut fonctionner dans les modes suivants.

Mode Refroidissement et mode Deshumidifi cation

Mode Refroidissement et mode Ventilateur

Mode Deshumidifi cation et mode Ventilateur

• Le mode de fonctionnement (mode Chauffage ou mode Refroidissement (Déshumidification)) de l'unité extérieur est déterminé par le mode de fonctionnement de la première unité interieure mise en marche. Si l'unité interieure est demarrée en mode Ventilateur, le mode de fonctionnement de l'unité extérieur ne sera pas déterminé. Par exemple, si une unité interieure (A) est demarrée en mode Ventilateur, puis qu'une unité interieure (B) est utilisée en mode Chauffage, l'unité interieure (A) demarrera temporairement en mode Ventilateur, mais lorsque l'unité interieure (B) demarrera en mode de Chauffage, l'indicateur [I] pour l'unité interieure (A) commencerà à clignoter (1 seconde ouï, 1 seconde non) et l'unité passera en mode veille. L'unité interieure (B) continuera de fonctionner en mode Chauff age.

14.DEPANNAGE

! AVERTISSEMENT

Dans les cas suivants, arrêtez immédiatement le climatisationur, coupez toute l'alimentation électrique en fermant le coupe-circuit électrique ou en débranchant la prise d'alimentation. Puis, contactez votre distributeur ou un technicien de service agréé.

Tant que l'appareil est raccordé à une source électrique, il n'est pas isolé du courant électrique même s'il est eteint.
L'appareil sent le brûlé ou émet de la fumée
- De l'eau fuit de l'appareil

Pas de fonctionnement.

Y a-t-il eu une panne de courant?
En pareil cas, l'unité redémarre automatiquement une fois le courant rétabli. (Consultez page 12.)
Le disjoncteur est-il coupé?
Mettez le disjoncteur en position Marche.
Un fusible a-t-il fondu ou le disjoncteur s'est-t-il déclenché?
Remplacez le fusible ou reinitialisez le disjoncteur.
La minuterie est-elle en fonctionnement?
Pour vérifier ou désactiver le réglage de la minuterie, voir page 5.

Faibles performances de refroidissement ou de chauff age.

L'unité est-elle utilisée dans des conditions en dehors de la plage de température autorisée ?

En pareil cas, le climatiseur risque de s'arreter en raison de l'activation du circuit de protection automatique.

Le filtré à air est-il sale?

Nettoyez le filtré à air. (Consultez page 11.)

La grille d'admission ou l'orifice de sortie de I'unité interieure sont-ils obstrues?

La température ambiente est-elle correctement régée?

Pour changer le réglage de températe, voir page 5.

Une fenetre ou une porte est-elle restee ouverte?

Fermez la fenetre ou la porte.

La vitesse du ventilateur est-elle reglee sur Silencieux?

Pour changer la vitesse du ventilateur, voir page 5.

L'appareil est-il regle sur le mode fonctionnement silencieux de l'unité extérieur ?

Pour arrer le fonctionnement silencieux de l'unité extérieur, voir page 7.

En mode Refroidissement> La pierce est-elle directement ou fortement exposée au soleil?

Fermez les rideaux.

En mode Refroidissement> D'autres apparéils de chauffage ou des ordinateurs sont-ils utilisés, ou y a-t-il trop de monde dans la pierce?

→ Éteignez les apparèils de chauffage ou les ordinateurs, ou réglez la température sur une valeur inférieure. (Consultez page 5.)

L'humidité ne diminue pas pendant le mode Déshumidifi cation.

Vous ne pouvez pas regler l'humidite souhaitee en mode Deshumidificatio. Si vous dessentez de I'humidite, reglez une temperature plus basse.

Flux d'air faible ou nul.

La vitesse du ventilateur est-elle reglee sur Silencieux?
Pour changer la vitesse du ventilateur, voir page 5.

Le contrôle du ventilateur de l'unité interieure pour des économies d'énergie est-il régèle? En pareil cas, le ventilateur de l'unité interieure risque de s'arrêter temporairement lors de l'opération de refroidissement.
Pour annuler la commande du ventilateur pour les économies d'énergie, contactez un technicien de service/agree. (Consultez page 5.)

En mode Chauff age> Venez-vous de lancer l'opération?

En pareil cas, la vitesse du ventilateur reste provisoirement très BASSE afin de permettre le rechauffement des pièces interieures de l'unité.

La température ambiente est-elle supérieure à la température configurée?
En pareil cas, l'unité extérieur s'arrête et le ventilateur de l'unité interieure tourne très lentement.
L'indicateur [] clignote-t-il?
En pareil cas, le dégivrage automatique est en fonctionnement. L'unité interieure s'arrête pendant 15 minutes maximum. (Consullez page 12.)

Flux d'air faible ou nul.

En mode Dehumidification> Le ventilateur de l'unité interieure fonctionne a faible vitesse pour ajuster I'humidite ambiente et peut s'arreter de temps en temps.
En mode Auto> Lors d'une opération de contrôle, le ventilateur tourne a très faible vitesse.

Présence de bruit.

L'unité est-elle en marche ou vient-elle d'être arrêtée? En pareil cas, un bruit de circulation du réfrigerant peut se faire entendre. Vous risque de le percevoir particulièrement pendant 2 à 3 minutes après le démarrage.
Pendant le fonctionnement, perceivez-vous un léger grincement Ce son est produit par une infi me dilatation et contraction du panneau avant sous l'eff et des variations de température.

Entendez-vous un sifflement? Il est produit par le Dégivrage automatique. (Consultez page 12.)

Odeurs provenant de I'appareil.

Le climatiseur risque d'absorber differentes odeurs provenant des tissus d'ameublement, des meubles ou de la fumee de cigarette. Ces odeurs peuvent etre réémises pendant le fonctionnement.

Émission de brouillard ou de vapeur par l'appareil.

En mode Refroidissement ou Deshumidification> Le climatiseur peut émettre un léger brouillard de condensation provenant du processus de refroidissement rapide.
En mode Chauffage> L'indicateur [1] sur l'unité intérieure clignote-t-il? En pareil cas, de la vapeur risque de s'échapper de l'unité extérieur à cause du dégivrage automatique. (Consultez page 12.)

Émission d'eau par l'unité extérieur.

L'unité extérieur peut émettre de l'eau généraee par le Dégivrage automatique. (Consultez page 12.)

L'unité fonctionne autrement que selon les paramètres de la télécommande.

Les piles de la télécommande sont-elles épuisées?
Remplacez les piles.

Retard de fonctionnement après redémarrage.

L'alimentation electrique a-t-elle ete retable soudainement? En pareil cas, le compresseur cessera de fonctionner pendant environ 3 minutes pour eviter que le fusible ne fonde.

L'appli mobile ne fonctionne pas.

Vérifiez que la version de votre système d'exploitation sur votre smartphone est prise en charge.
Consultez « Google Play » ou « App Store »

Je n'ai pas reçu l'e-mail lorsque j'ai enregistré mon compte.

Paramétrez les autorisations de Domaine de façon à ce qu'il ne soit pas rejeté comme un pourriel.

La méthode d'enregistrement de climatiseurs supplémentaires n'est pas claire.

Pour ajouter des climatiseurs supplémentaires, repeteze le parametrage de « 9.2. Réglage pour utiliser la commande de réseau local sans fi I » pour chaque climatiseur.

Le paramétrage du réseau local sans fi I n'est pas possible.

Vérifiez que vos points d'accès prenent en charge la fonction « WPS fonction ». (Mode bouton)
Vérifiez s'il existait un propriété precedent utilisant cette commande de réseau local sans fi I. S'il existait un propriété precedent, contactez le personnel d'entretien autorisé.

Le paramétrage du réseau local sans fil n'est pas possible. (Les paramétres de connexion du routeur et de l'adaptateur de réseau local sans fil ne sont pas complets)

Verifiez que vos points d'accès prenrent en charge « IEEE 802.11 b/g/n » (Consultez le mode d'emploi du point d'accès.)

Vérifiez que l'alimentation de l'unité interieure est en service.

Je ne suis pas en mesure d'utiliser ce produit depuis l'appli mobile.

Vérifiez que l'alimentation de l'unité interieure est en service.
Vérifiez si le point d'accès est sous tension.
Vérifiez que votre téléphone intelligent n'est pas en mode Vol.
Vérifiez que vous ne vous pas dans un endroit où il est difficile d'étabrir une connexion avec des ondes radio.

Arrétez immédiatement le climatiseur et coupez le disjoncteur dans les cas suivants. Faites ensuite appel à un service de maintenance/agréé.

• Le problème persiste après que vous avez effectué ces contrôles ou diagnostics.
• Sur l'unité interieure, [ ] et [ ] clignotent alors que [ ] clignote rapidement.

REMARQUE: Pour unquelconque depannage lie à la commande de réseau local sans fi l, consultez l'appli mobile.

: L'instruction concerne le contrôle du rese

Mode d'éclairage: Ciloptant, l'elat d'actifs (activé)

État Causes et solutions	Voir page
Dégivrage automatique⇒ Patientez jusqu'à la fi n du dégivrage (maximum de 15 minutes).	12
Indicateur de fi Ittre⇒ Nettoyez le fi Ittre à air et réinitialisez l'indication du fi Ittre.	12
Affi chage du code d'erreur⇒ Consultez un technicien agréé.	-
Erreur de réglage de la minuterie à cause du Redémarrage automatique⇒ Réinitialisez l'horloge et les réglages de la minuterie.	12
Test de fonctionnement (pour le personnel de service agrée uniquement)⇒ Appuyez sur ◆ pour quitter l'essay de fonctionnement.	3
Le point d'accès n'est pas sous tension.⇒ Vérifi ez si le point d'accès est sous tension.	-
Il est possible que l'adaptateur WIAN ne soit pas correctement connecté au point d'accès.⇒ Débranchez l'alimentation du climatiseur (via un disjoncteur ou une prise), puis rebranchez-la.	-
Le logiciel de l'adaptateur de réseau local sans fi I est en cours de mise à jour.	-
Pendant l'enregistrement du climatiseur (connexion de l'adaptateur de réseau local sans fi I)	9
Fonction restreinte	12

Pour le fonctionnement manuel/automatique et la réinitialisation de l'indicateur de contrôle

Voupez faire fonctionner le climatiseur avec place sur l'unité interieure.

État	Nombre de fois à enforcer	Mode ou fonctionnement
En fonctionnement	Plus de 3 secondes	Arrêt
Arrêt en cours	2 secondes ou moins	Réinitialisation de l'indicateur de fi Itre
	Plus de 3 secondes et moins de 10 secondes	Auto *1)
	Plus de 10 secondes (Uniquement pour l'entretien.*2)	Refroidissement forcé

1) Le mode de fonctionnement avec une connexion multi-split, suit les autres unités interieures.
2) Pour arrêté le refroidissement force, appuyez sur cette touche ou appuyez sur ⑤ de la télécommande.
