MODE D'EMPLOI HADA-4B150 Ecler

Amplificateur numérique

MODE D'EMPLOI

SOMMAIRE

1. PRECAUTIONS 4

1.1 Remarque Importante 4
1.2 Consignes de sécurité importantes 5
1.3 Nettoyage 5

2. GARANTIE ET ENVIRONNEMENT 6

3. CONTENU DE L'EMBALLAGE 6

4.DESCRIPTION et CARACTERISTIQUES 7

4.1 Caracteristiques principales 7

5. FONCTIONS DES FACES 8

5.1 Face avant 8
5.2 Face arrriere 9

6. INSTALLER et CONNECTER 10

6.1 Emplacement, montage et ventilation 10
6.2 Connexion au reseau electrique 11
6.3 Connexions d'entrée analogiques 12
6.4 Connexions pour sorties amplifiées 13

6.4.1 Configuration de la sortie 13

6.5 Commande du volume à distance 14

6.5.1 Connexion des ports REMOTE VOL de commande à distance 14

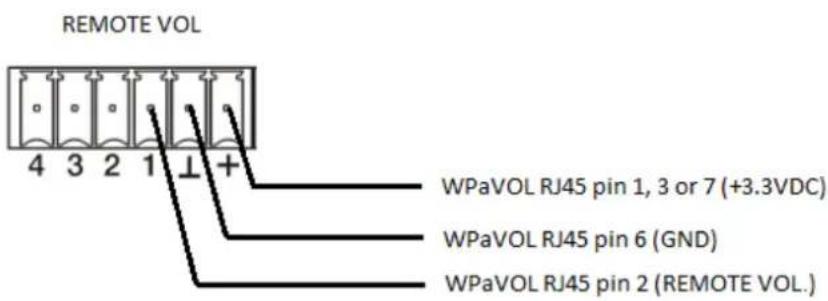

6.5.2 Connexion de HADA aux panneaux muraux de contrôle Ecler WPaVOL et WPaVOL-J 14

6.6 Coupure exter du son (EXT.MUTE) 15
6.7 Ports Ethernet 16
6.8 Reset (reinitialisation) 16

7. DEMARRAGE et FONCTIONNEMENT 17

7.1 Demarrage 17
7.2 Configuration avec HADA DSP Manager 18

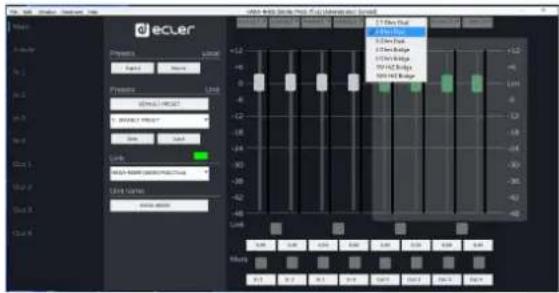

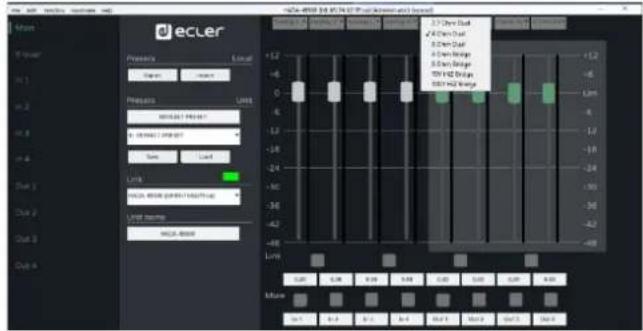

7.3 Mode Bridge et mode Hi-Z 19
7.4Recovery Mode (mode de récepération) 20

8. DONNÉES TECHNIQUES 21

8.1 Caracteristiques techniques 21

8.1.1 HADA-4B150 21
8.1.2 HADA-4B250 24
8.1.3 HADA-4B400 27
8.1.4 HADA-4B500 30

ET SW	PAPA DAP MANAGER	PREAMS	CONNECTION Automatique	Login	Ecran	Commingulation	Mode Admin	Groups	Contribute pen
HW	Et Misises à jour	pas et cinq ans adnateur	parc et un ordreur	Principale d'apparitiel	d'apparitiel			TELNET
	PRECAUTIONS	ENVIENNEMENT	EMBALLAGE	DESCRIPTION et FONCTIONS d'as CONNECTER	INSTALLER et FONDECATION	DEMARRAGE et FUNCTIONNEL	DONNES

8.1.5 HADA-4B750 33

8.2 Schémas avec cotes 36

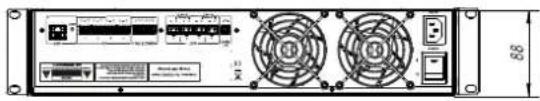

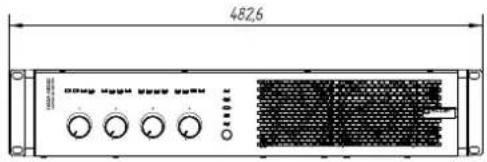

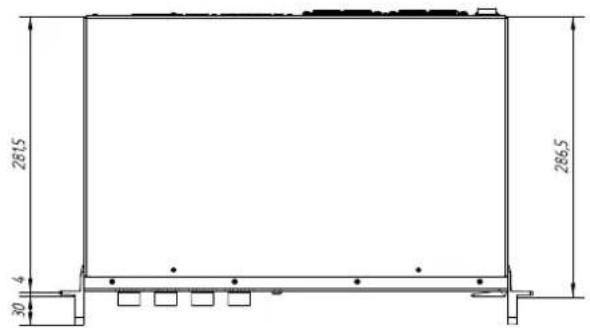

8.2.1 HADA-4B150 36

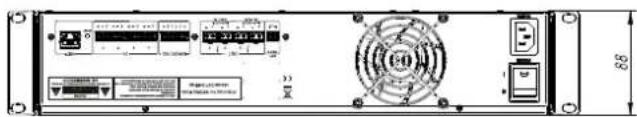

8.2.2 HADA-4B250 37
8.2.3 HADA-4B400 38
8.2.4 HADA-4B500 39
8.2.5 HADA-4B750 40

1. HADA DSP MANAGER 41

9.1 Mises à jour 41
9.2 Premiers pas 41
9.3 Connexion automatique avec un ordinateur 42

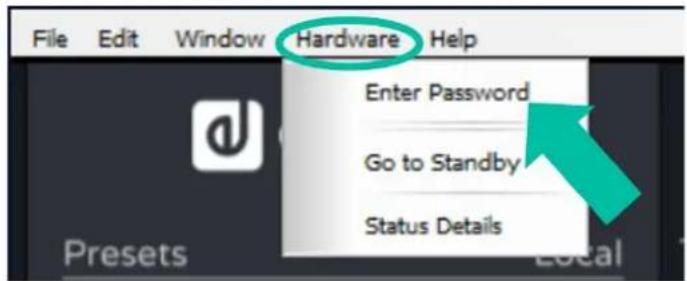

9.4 Login (connexion) 43
9.5 Ecran principal 44

9.5.1 File (fichier) 45
9.5.2 Tools (outils) 45

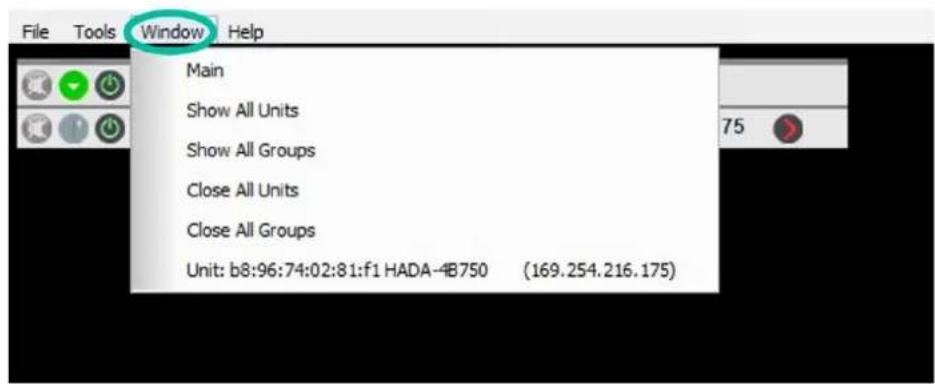

9.5.3 Window (fenetre) 46

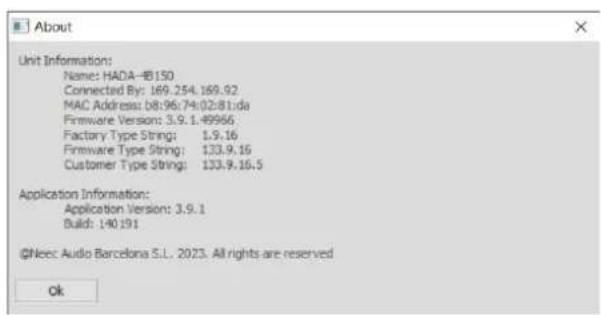

9.5.4 Help (aide) 47

9.6 Configuration d'appareil 47

9.6.1 File (fichier) 48

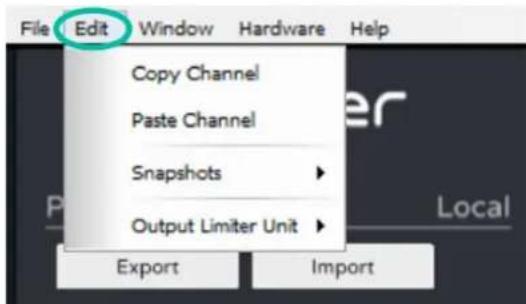

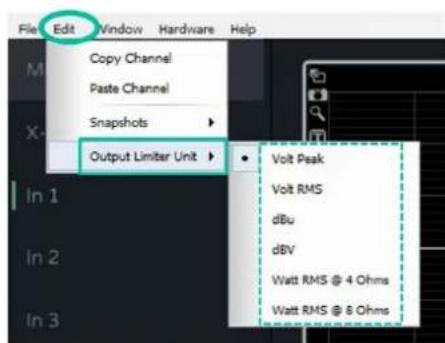

9.6.2 Edit (modifier) 49
9.6.3 Window (fenetre) 50
9.6.4 Hardware (matériel) 50

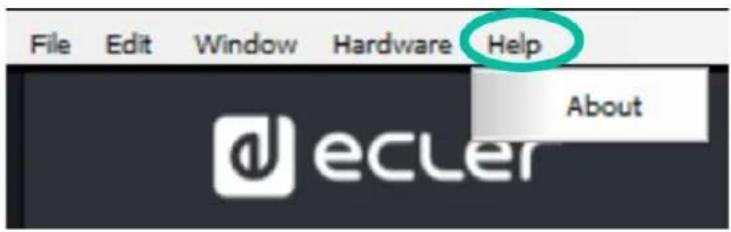

9.6.5 Help (aide) 51

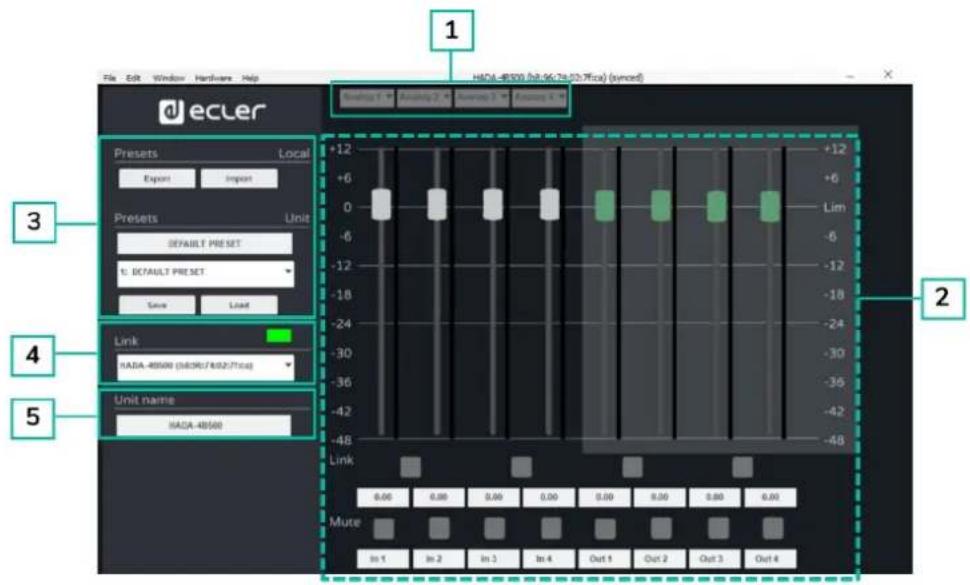

9.6.6 Main (general) 51

9.7 Mode Admin (administrateur) 52

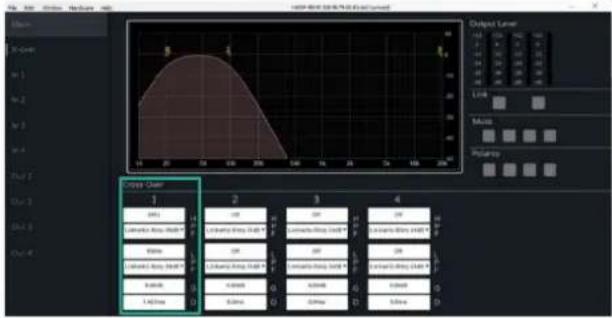

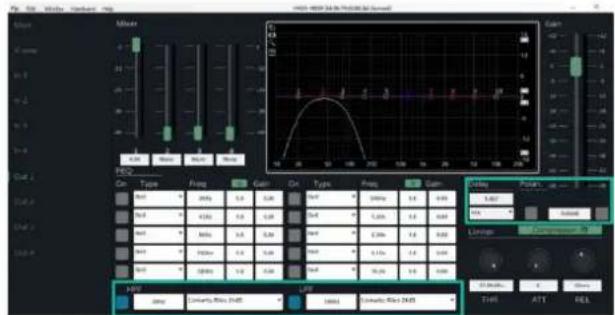

9.7.1 X-over (crossover ou filtré séparateur) 53
9.7.2 In (entreses) 54
9.7.3 Out (sorties) 57

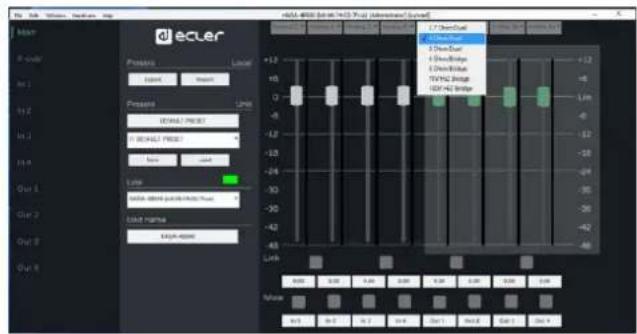

9.7.4 Output Mode (mode de sortie) 61
9.7.5 Network Settings (paramétres réseau) 63

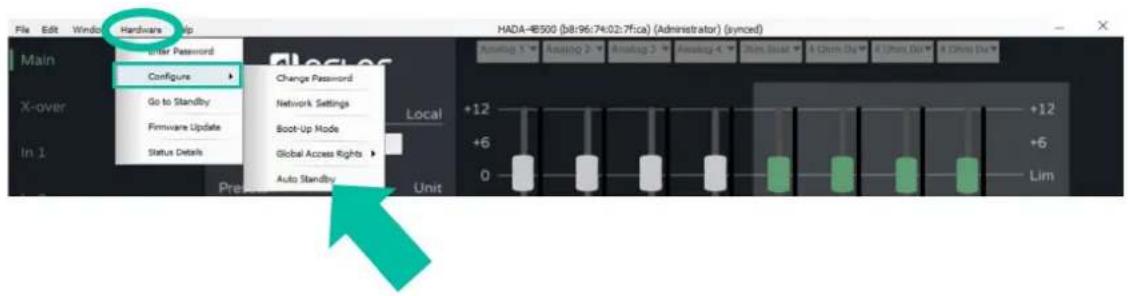

9.7.6 Auto standby (veille automatique) 64

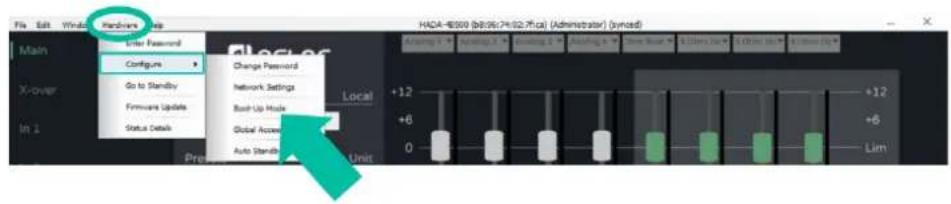

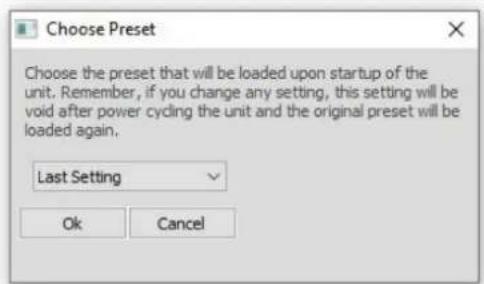

9.7.7 Boot-up Mode (mode de demarrage) 65

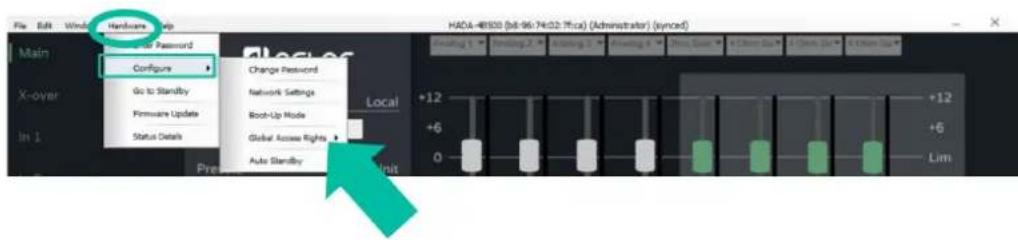

9.7.8 Global Access Rights (Droits d'accès globaux) 66

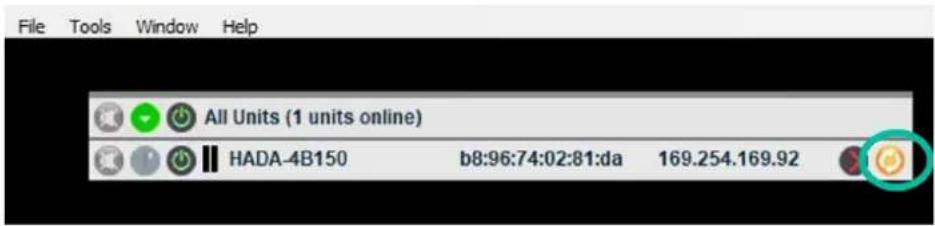

9.7.9 Firmware update (mise à jour du firmware) 67

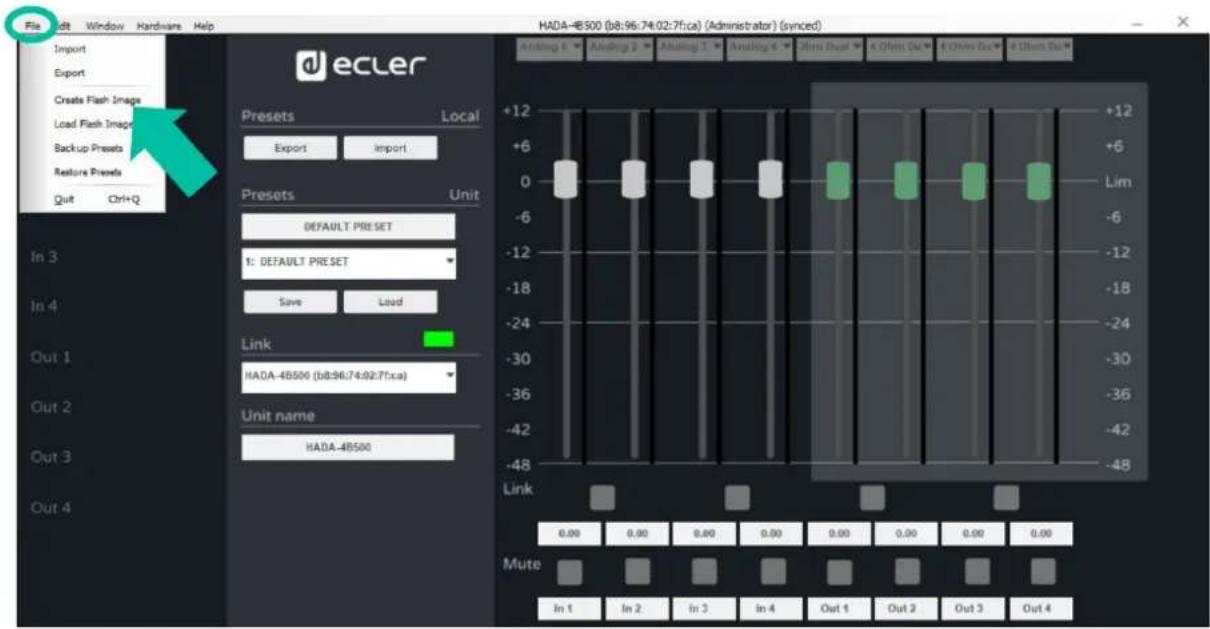

9.7.10 Create Flash Image (crier une image Flash) 69

Ct W HADA DSP MANAGER Et Mises à jour Premiers Conexion Automatique avec un ordinateur Login principal d'apparil Ecran Configuration Mode Admin Groupes Controle par KW PRECAUTIONS ENVIRONNEMENT DESCRIPTION et FONCTIONS des INSTALLER et CONNECTER DONNÉS TECHNIQUES

1. PRECAUTIONS

1.1 Remarque Importante

Le symbole d'éclair avec une flèche, à l'intérieur d'un triangle équilatéral, avertit l'utilisateur de la présence d'une « tension dangereuse », non isolée, à l'intérieur de l'enceinte du produit, assez importante pour constituer un risque d'électrocution des personnes.

Le point d'exclamation dans un triangle équilatéral avertit l'utilisateur de l'existence d'importantes instructions d'opération et de maintenance (entretien courant) dans les documents qui accompagnent l'appareil.

AVERTISSEMENT (le cas échéant): les bornes marquées du symbole « 》 peuvent avoir une ampleur suffisante pour constituer un risque de chic électrique. Le câblage externe connecté aux bornes nécessite l'installation par une personne qualifiée ou l'utilisation de cables ou de cables prêts à l'emploi.

AVERTISSEMENT : afin d'eviter tout incendie ou électrocution, n'exposez pas cet apparéil à la pluie ou l'humidité.

AVERTISSEMENT : les appareils de construction de type I doivent être raccordés à l'aide d'une prise avec protection de terre.

AVERTISSEMENT : les produits Ecler ont une longue durée de vie de plus de 10 ans.

Ce produit ne doit enaucun cas etre mis au rebut en tant que dechet menager non trié. Amenez-le au centre de traitement des dechets electriques et electroniques le plus proche.

Cet apparéil a été testé et trouvé conforme aux limites définies pour un dispositif numérique de classe A, dans le cadre de la section 15 de la réglementation de la FCC.

Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nuisibles quand l'équipement est utilisé dans un environnement commercial. Cet équipement génére, utilise et peut émettre des ondes radioélectriques qui, si l'équipement n'est pas installé et utilisé conformément aux instructions du mode d'emploi, peuvent creer des interférences nuisibles pour les communications radioélectriques. L'utilisation de cet équipement dans une zone résidentielle est susceptible de cause des interférences nuisibles, auquel cas l'utilisateur devra corriger ces interférences à ses propres frais.

1.2 Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Prenez en compte tous les avertissements.
4. Suívez toutes les instructions.
5. N'utilisez pas cet appeareil pres de I'eau.
6. Nettoyez-le uniquement à l'aide d'un chiffon sec.
7. Ne bloquez pas les ouvertures d'aération. Installez-le en respectant les instructions du fabricant.
8. Ne l'installez pas pres de sources de chaleur telles que des radiateurs, des bouches d'air chaud, des cuisinieres ou d'autres apparèils (amplificateurs inclus) qui produit de la chaleur.
9. Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre du cordon d'alimentation. Une fiche polarisée a deux lames, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième pour la mise à la terre. Cette troisième broche est destinée à votre sécurité. Si le cable fourni ne rentre pas dans la prise, demandez à un electricien de replacer cette prise obsolette.
10. Protégez le cordon d'alimentation afin qu'il ne soit ni écrasé ni pince, en particulier au niveau des fiches, des prises de courant et à l'endroit où ils sortent de l'appareil.

11. N'utilisez que des accessoires recommendés par le fabricant.

12. Débranche l'appareil en cas d'orage ou s'il n'est pas utilisé pendant une longue période.

13. Pour toute réparation, veuilles contacter un service technique qualifié. Une réparation est nécessaire si l'appareil ne fonctionne pas normalement ou a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou est tombé.
14. Déconnexion du secteur: appuyer sur l'interrupteur POWER désactive les fonctions et les voyants de l'amplificateur, mais la déconnexion totale de l'appareil s'effectue en débranchant le cordon d'alimentation du secteur. C'est la raison pour laquelle vous nevez toujours y avoir facilement accès.
15. Cet apparéil doit être impératifivement relié à la terre via son cable d'alimentation.
16. Une partie de l'étiquetage du produit se trouve à la base du produit.
17. Cet apparéil ne doit pas être exposé à des gouttes ou des éclaboussures, etaucun élément rempli d'eau, comme des vases,ne doit être place sur le dessus de l' apparéil.

1.3 Nettoyage

Nettoyez l'appareil avec un chiffon propre, doux et sec ou légarement humidifié avec seulement de l'eau et du savon liquide neutre, puis essuyez-le avec un chiffon propre. Veillez à ce qu'il ne pénétre jamais d'eau dans l'appareil par ses ouvertures. N'utilise jamais d'alcool, de benzine, de solvants ou de substances abrasives.

NEEC AUDIO BARCELONA, S.L. décline toute responsabilité pour les dommages qui pouraient être causés à des personnes, des animaux ou des objets par le non-respect des avertissements ci-dessus.

2. GARANTIE ET ENVIRONNEMENT

Nos you remercions de la confiance que you nos accordez enCHOIsissant un appeareil de la srie HADA d'Ecler!

Il est TRÉS IMPORTANT de dire attentivement ce mode d'emploi et d'en comprendre parfaitement le contenu avant d'effectuer toute connexion afin de maximiser votre'utilisation et de tirer les valeurs performances de cet équipement.

Pour garantir le bon fonctionnement de cet apparéil, nous recommendons que sa maintenance soit assuree par nos services techniques agréés.

Tous les produits ECLER bénéficient d'une garantie. Veuillez-vous reférer à www.ecler.com ou à la carte de garantie incluse avec cet apparéil pour connaître sa période de validité et ses conditions.

Ecler s'engage pleinement à préserver l'environnement et l'équilibre de la planete, à encourager les économies d'énergie et à réduire les émissions de CO_2 . Les matériaux de recyclage et l'utilisation de

composants non polluants figurent également parmi les principales priorités de notre croissance environnementale.

Ecler a évalué et analysé les impacts environnementaux de tous les processus impliqués dans la production de ce produit, y compris de son emballage, et les a attenués, réduits et/ou compensés.

3. CONTENU DE L'EMBALLAGE

1 unité de l'un des modèles de la série HADA.
Cordons d'alimentation UE.
- Connecteurs Euroblock (entreses/sorties).
- Pieds de bureau, équres de montage en rack 19".
- Guide de prise en main.
- Carte de garantie.

4. DESCRIPTION et CARACTERISTIQUES

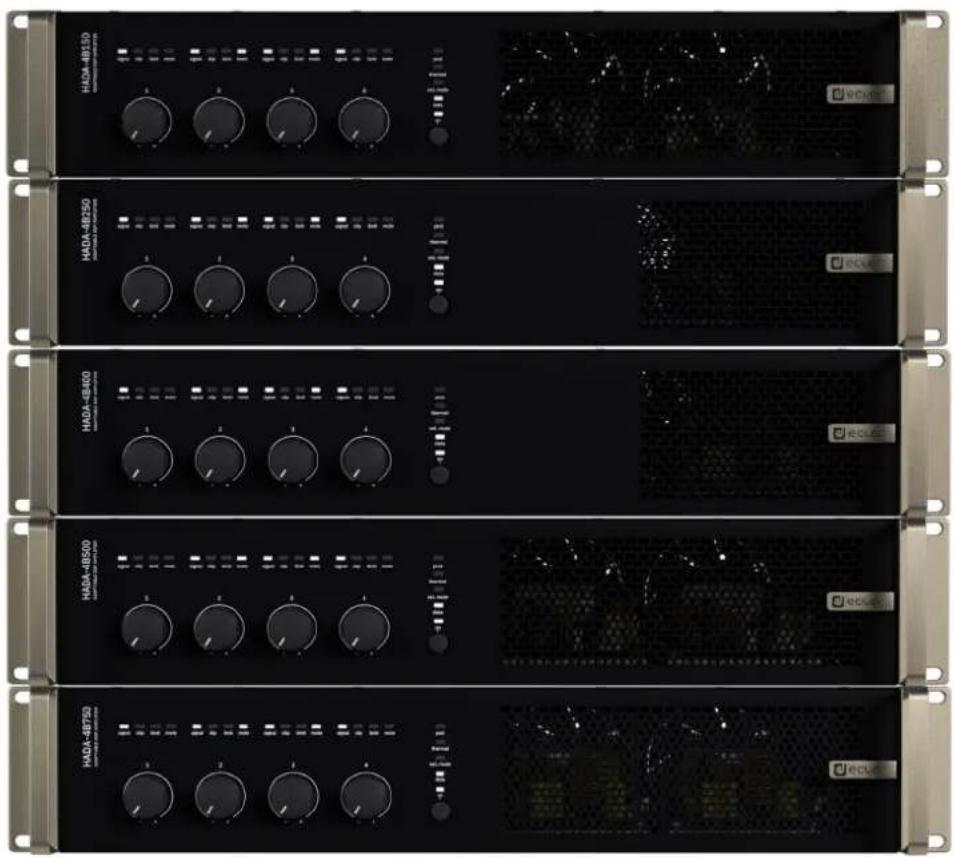

La série HADA est une famille d'amplificateurs numériques de différentes puissances: HADA-4B150 de 125 W, HADA-4B250 de 250 W, HADA-4B400 de 400 W, HADA-4B500 de 500 W et HADA-4B750 de 750 W.

Tous les modèles comprend 4 canaux amplifiés qui prennt en charge les hautes et basses impédances jusqu'à 2, 2,7 ou 4 ohms, selon le modele.

Un puissant DSP permet de gérer le routage et le traitement des entrées et sorties au travers du logiciel HADA DSP MANAGER. Le routage comprend un mélangeur matriciel permettant de selectionner les canaux d'entrée à affecter aux sorties. Le traitement comprend un égaliser 10 bandes, des filtres passer-haut (HP) et passé-bas (LP), des limiteurs, des compresseurs multibandes, un délambda et des prépréglages (presets) d'usine et configurables par l'utilisateur final.

Tous les modèles autorisent le contrôle local du volume des sorties par leurs potentiamètres de la face avant. Il est également possible de connecter des potentiamètres externes à la face arrêté, pour le contrôle à distance du volume des sorties. Par l'intermédiaire d'un contact externe, les sorties peuvent également être coupées, pour les fonctions d'urgence ou à des fins d'intégration.

Une autre option de contrôle est le réseau qui permet de contrôler l'amplificateur par TCP/IP depuis des systèmes de contrôle tiers au moyen d'interfaces utilisateur personalisées.

4.1 Caracteristiques principales

4 sorties amplifiées en basé impédance (Lo-Z) ou 2 sorties amplifiées en haute impédance (Hi-Z).
4 entrées analogiques symétriques sur connecteurs Euroblock.
4 ports GPI pour le contrôle du volume à distance.

• Matrice de mixage et traitement du signal en interne.
• Logiciel HADA DSP Manager pour la configuration et le contrôle des appareils.
• Contrôle tiers par TCP/IP.

5. FONCTIONS DES FACES

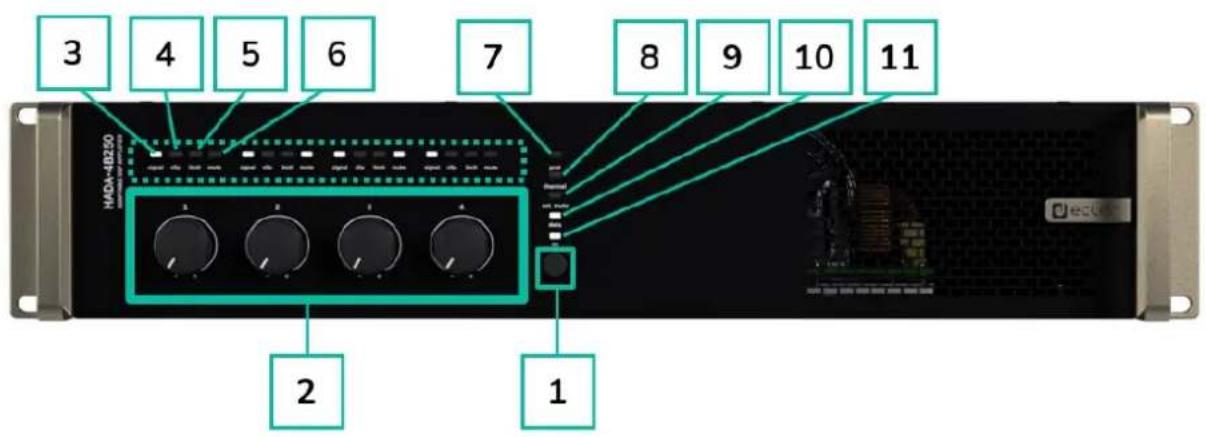

5.1 Face avant

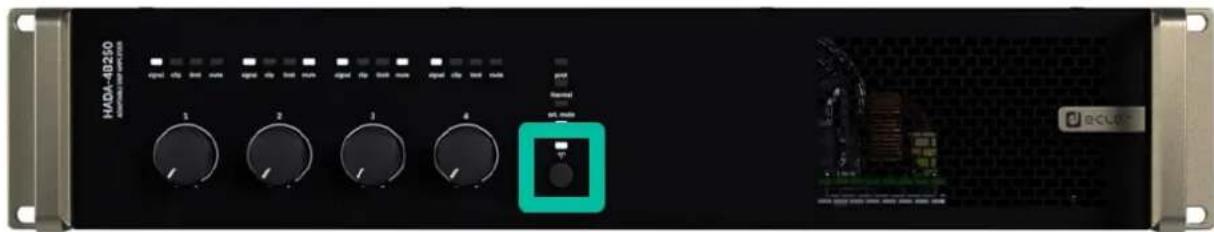

1. Bouton ON/Standby: par défaut, l'appareil s'allume rien qu'en basculant l'interrupteur d'alimentation de la face arrière.

2. Lorsque la LED ON de la face avant est allumée en blanc, l'appareil est opérationnel.

3. Pour passer en voir, maintainez le bouton ON de face avant pressé jusqu'à ce que toutes les LED clignotent une fois. La LED prot. (rouge) s'allume en même temps que la LED ON (blanche) pour indiquer que l'appareil est en mode de voir.

4. Pour quitter le mode de voir, repêze l'opération.

5. Potentiometres de commande (1-4) :

Chaque potentiemetre de niveau de la face avant permet de contrcler la sortie audio amplifiée correspondante. Lorsque deux canaux sont bridgés, le potentiemetre 1 ou 3 est celui qui prend le contrôle de la paire de canaux bridgés, et le potentiemetre 2 ou 4 est alors inactif. Pour plus d'informations, voir la section HADA DSP Manager.

Les potentiometres de face avant peuvent être désactivés en Maintenant le canon ON,enforcé jusqu'à ce que toutes les LED de la face avant clignotent trois fois. Une méthode procédure permet de les reactiver.

1. LED tímoin de signal : indique la présence d'un signal à la sortie amplifiée. Ces tímoins s'allument en blanc lorsque le signal d'entrée dépasse le seuil de -36 dBV.

2. LED témoin d'échéage : s'allume en rouge lorsque le signal d'entrée dépasse +18 dBV.

3. LED tímoin de limite: s'allume en rouge lorsque le signal de sortie atteint la limite fixée par le logiciel dans la section du limiteur de sortie. Si des limiteurs sont régles, la LED s'allume lorsque la puissance maximale est atteinte.

Le comportement de la LED témoin change en fonction de la configuration du de de sortie (Dual ou Bridge Mono) et de la configuration de la sortie (2 ohms, 2,7 ohms, 4 ohms, 8 ohms, 8 ohms bridgé, 70 V ou 100 V). Veillez à ce que la configuration a sortie correspondé bien à la charge utilisée.

1. LED tímoin de coupure (mute) : s'allume en blanc lorsque la sortie amplifiée est coupée.
2. LED tremoin prot.: s'allume en rouge lorsqu'une protection du module de puissance est active (en même temps que les LED mute des canaux defaillants), ou en mode de veille (en même temps que la LED ON).
3. LED témoin thermal : s'allume en rouge lorsque le limiteur de température est activé.
4. LED tímoin ext. mute: s'allume en blanc lorsque la coupure externe est active.
5. LED tímoin data : s'allume en blanc pour indiquer que le logiciel HADA DSP Manager est en ligne.
6. LED tímoin on : s'allume en blanc pour indiquer que l'appareil est sous tension.

5.2 Face arrriere

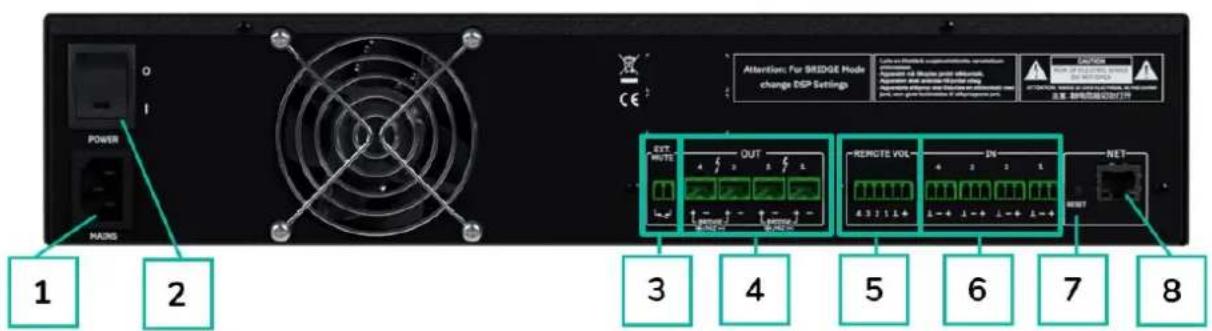

1. Prise d'alimentation secteur
2. Interrupteur d'alimentation

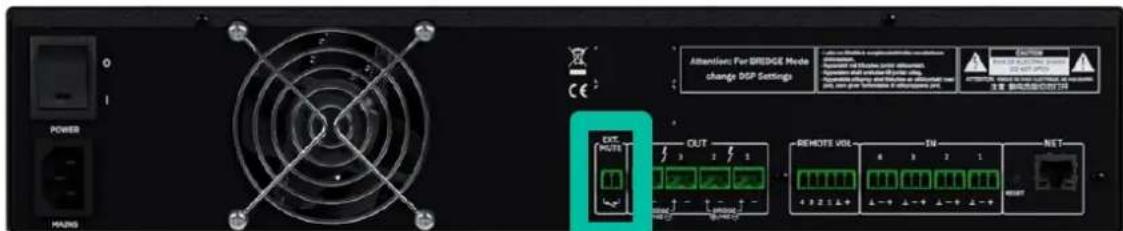

3. Port EXT. MUTE (copure externe du son)

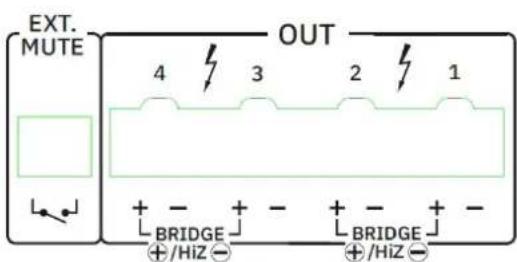

4. Sorties amplifiées, OUT1-4, Euroblock à 2 broches
5. Ports de télécommande de volume REMOTE VOL 1-4, Euroblock à 6 broches
6. Entres analogiques, IN 1-4, Euroblock à 3 broches, symétriques

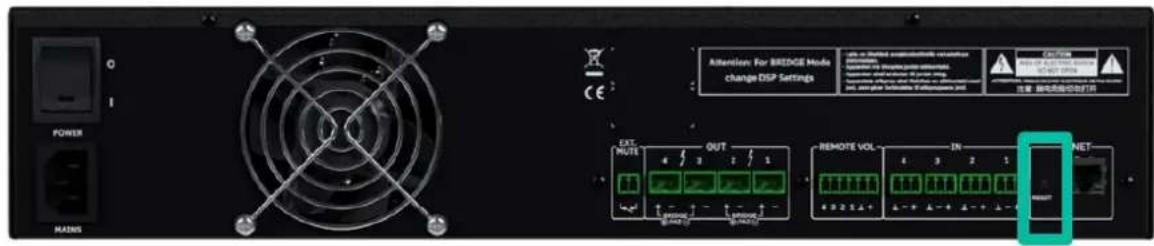

7. Bouton de réinitialisation
8. Port reseau Ethernet, NET, RJ-45

6. INSTALLER et CONNECTER

L'équipement doit être correctement mis à la terre (résistance de terre Rg = 30 ohms ou moins). L'environnement doit être sec et sans poussière. N'exposez pas l'appareil à la pluie ou aux éclaboussures, et ne placez pas de recipients de liquide ou d'objets incandescents comme des bougies sur l'appareil.

N'obstruez pas les grilles de ventilation avec un matériel quelsconque. Si le dispositif nécessite une intervention ou une connexion/deconnexion, il doit d'abord etre mis hors tension.

Ne manipulez pas les bornes de sortie pour enceintes lorsque votre apparéil est allumé car elles vehiculent des tensionsées. Les câbles de sortie doivent être réalisés par un technician qualifié. Sinon, n'utilise que des cables couples préfabriqués. L'amplificateur ne contient aucune piece pouvant être réparée par l'utilisateur.

Ne pas respecter les instructions ou négler les avertissements peut entrainer un fonctionnement ou même endommager l'appareil.

• Evitez d'allumer l'appareil sans enceintes connectées à ses sorties et sans avoir préalablement régle les commandes de volume/gain au minimum.
• Utilisez plusieurs cables blindés pour les connexions entre les appareils.
• Avec un amplificateur, évitez de placer les cables de sortie pour enceintes à proximité d'autres cables de signal (micro, ligne...). Cela peutmettre le système en oscillation et endommager l'amplificateur et les enceintes.

6.1 Emplacement, montage et ventilation

Les appareils de la série HADA sont au format rack 19" (2U).

Il est très important de ne pas enfermer l'amplificateur et de ne pas l'exposer à des températures extrêmes car il génére de la chaleur. Il est également nécessaire de facilitier le passage d'air frais par les orifices de ventilation du chassin. Le système de ventilation force le flux d'air à traverser l'unité, de l'avant vers l'arrière.

Si plusieurs produits sont installés dans le même rack ou dans une armoire avec des portes fermées, il est fortement recommandé d'installer des ventilateurs aux extrémités supérieure et inférieure de la colonne pour forcer le flux d'air du bas vers le haut. Ce flux d'air ascendant aidera à dissiper la chaleur générae à l'intérieur.

Il est conseilé de ne pas placer les amplificateurs de puissance sous d'autres apparèils,

mais au-dessus. Les amplificateurs Hada peuvent être empilés, en laissant une unité de rack vide tous les 3 apparèils pour garantir une dissipation thermique ajustate.

Un dépoussierage régulier est fortement recommandé car la poussière peut entraver la

circulation de l'air et génér la dissipation de la chaleur.

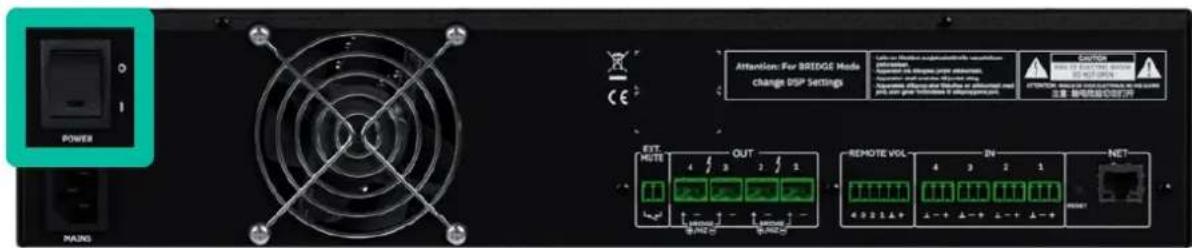

6.2 Connexion au réseau électrique

Les dispositifs HADA fonctionnent sur des tensions alternatives de 90 à 264 V et 47 à 63 Hz. Cet apparéil est équipé d'une alimentation surdiminutionné capable de s'adapter sans aucun réglage à la tension secteur de n'importe quel pays dans le monde.

En face arrirée, à côté du connecteur d'alimentation IEC, l'appareil possède un interrupteur marche/arrêt.

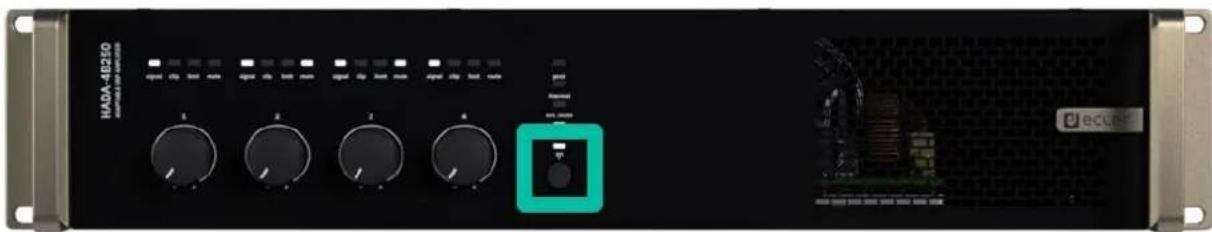

En face avant se trouve le bouton ON avec sonvoyant (LED) qui s'allume lorsque l'appareil est en service.

Pour passer en veille (Standby), maintenez pressé le bouton ON jusqu'à ce que toutes les LED de la face avant clignotent une fois. La LED prot. (rouge) s'allume en même temps que la LED ON (blanche) pour indiquer que l'appareil est en mode de veille.

Pour quitter le mode de veille, repeteze l'opération.

! Ne laissez pas le cable d'alimentation courir全日lement a des cables blindés qui transportent le signal audio, car cela pourrait provoquer un ronflement.

6.3 Connexions d'entrée analogiques

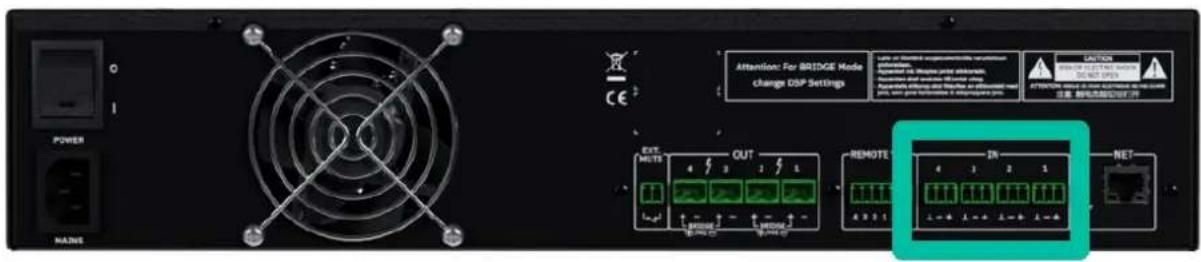

La face arrière du HADA offre des entrées pour signaux analogiques symétriques de niveau ligne. La sélection des entrées matérielles, leur routage et leur mixage vers les canaux de l'amplificateur se font à partir de son application web embarquée. Pour plus d'informations, veuillez vous reférer au mode d'emploi d'HADA DSP Manager.

Les connecteurs d'entrée des signaux sont des borniers à vis à 3 pôles. Le câblage est :

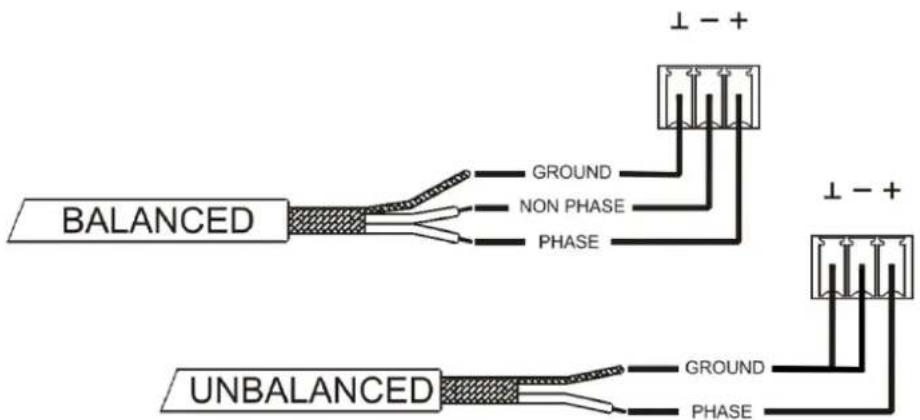

Signal direct ou point chaud > Borne + Signal inversé ou point froid > Borne - Masse > Borne

Pour une connexion asymétrique, court-circuitez la broche à la broche - comme indiqué sur l'image.

6.4 Connexions pour sorties amplifiées

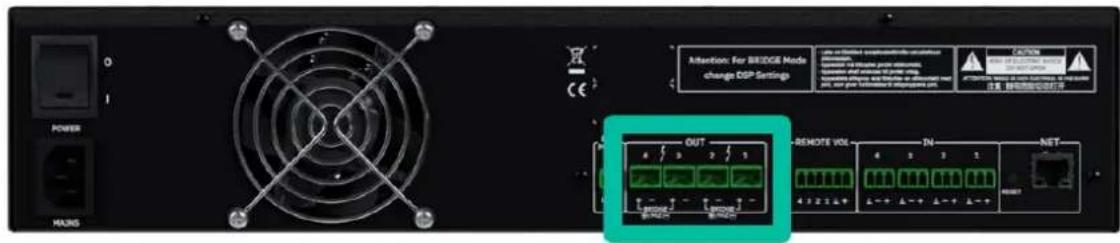

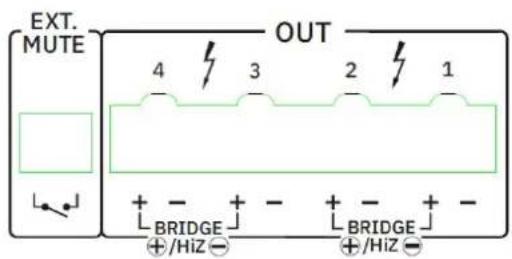

La face arrière est équipée d'un bornier à vis à deux broches pour chaque sortie amplifiée

! Respectez toujours la polarité relative des sorties (+ et - sur chaque connecteur de sortie), du câblage et des enceintes.

6.4.1 Configuration de la sortie

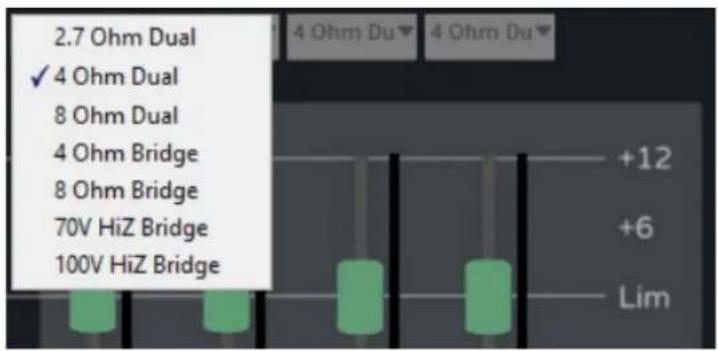

Le logiciel HADA DSP Manager permet de configurer l'amplificateur pour qu'il fonctionne en mode haute impedance/bridged ouasse impedance.

! Sélectionnez le mode de fonctionnement approprié pour ne pas endommager les enceintes. Selon le modele utilisé, ne connectez jamais de charges inférieures à 2, 2,7 ou 4 ohms lorsqu'vous travailliez en mode basse impédance.
! Les modes HiZ (haute impédance) et Bridge (bridgé ou « ponté ») doivent utiliser la première ou la deuxième paire de canaux. Veuillez connecter les enceintes comme indiqué par les indications sérigraphiées lorsque le mode HiZ ou Bridge est requis .
Pour des performances correctes, veillez bien à faire correspondre l'impédance de la charge totale connectée avec les enceintes lorsque vous travailliez en basse impédance. Si les valeurs ne correspondent pas, Sélectionnéz la valeur supérieure la plus proche.

6.4.1.1 Example de fonctionnement

Lorsque les sorties OUT 1-2 sont bridgées, utilisez les deux broches + pour connecter les enceintes. Le + de gauche est le positif.

AMP OUT3:LOZ-8Ω

AMP OUT4: LOZ-4Ω

En basse impédance (LoZ), les canaux sont indépendants avec la puissance maximale donnée.

! Les câbles de connexion qui relient les sorties des amplificateurs aux enceintes doivent être de bonne qualité, d'une section adaptée et aussi courts que possible. C'est très important lorsque les distances à couvir sont longues, c'est-à-dire que jusqu'à 10 metres, il est recommendé d'utiliser une section d'au moins 2,5mm^2 et pour les distances supérieures une section de 4mm^2 .

6.5 Commande du volume à distance

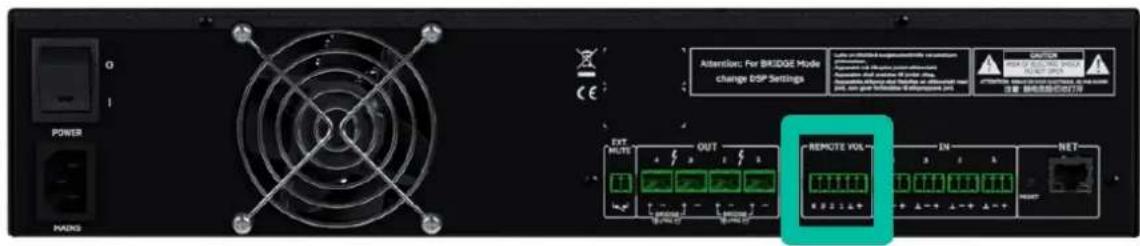

La face arrière de l'HADA offre quatre ports de télécommande marques « REMOTE VOL 1-4», auxquels vous pouvez connecter des appareils analogiques tels que des commandes murales de la série WPa ou des potentiometres linéaires courants de 10k . Ces ports permettent de contrôle le volume des canaux de sortie: chaque entrée REMOTE VOL est associée au canal de sortie correspondant.

Lorsque ces entrées GPI sont utilisées en combinaison avec les potentiomètres de la face dont, c'est la valeur la plus BASSE des deux qui définit le niveau de sortie maximal.

6.5.1 Connexion des ports REMOTE VOL de commande à distance

Les connecteurs REMOTE VOL sont de type Euroblock. Le brochage de connexion est le suivant:

Positif, CC +3,3 V

Borne +

Tension variable, CC 0-3,3 V

Borne 1-4

Masse

Borne

Les câbles de connexion peuvent atteindre 500 m s'ils ont une section de

0.5 mm².

6.5.2 Connexion de HADA aux panneaux muraux de contrôle Ecler WPaVOL et WPaVOL-J

Brochage de raccordement RJ-45 pour WPaVOL et WPaVOL-J

Brochage de raccordement mini-jack pour WPaVOL-J

L'HADA possède en face arrirée une entree de commande, le port EXT. MUTE, qui permet l'activation/désactivation de la coupure du son (Mute) des sorties audio (zones) de l'appareil au moyen d'un bouton pouvoir, d'un relais, ou d'une fermeture de contact externe sans potentiel.

Le port EXT. MUTE fonctionne comme un contact normalement ouvert.

6.7 Ports Ethernet

Le connecteur ETHERNET de type RJ45 de la face arrière, nommé NET, permet de raccorder l'équipement à un réseau Ethernet, ou de le raccorder directement point à point à un ordinateur ou autre apparéil à interface Ethernet.

Cette connexion à un réseau local permet :

• Programmation et gestion globale de l'unité HADA au moyen du logiciel HADA DSP Manager pour Windows®.
• Connexion d'appareils tiers pour l'intégration à des systèmes de commande (Crestron®, Extron®, AMX®, Vity®, Medialon®, etc., marques déposées par leurs fabricants) au moyen du protocole TCP/IP intégré aux unités HADA. Référez-vous au chapitre Contrôle par TELNET pour plus d'informations.

6.8 Reset (reinitialisation)

Le bouton RESET de la face arrête permit de restaurer les paramétres réseau.

Si vous avez defini une adresse reseau fixe et I'vez oubliée, maintainir le bouton de réinitialisation enforcé pendant plus de 10 secondes permet de reconfigurer l'interface reseau en mode DHCP comme à sa sortie d'usine. De cette façon, en utilisant le logiciel HADA DSP Manager sur un ordinateur dont la carte reseau est configurée comme client DHCP, il sera possible de détecter l'amplificateur et de modifier à nouveau ses paramètres reseau.

Télécharger un prééglage (preset) d'usine avec HADA DSP Manager permet de retrouver les paramètres d'usine du DSP.

7. DEMARRAGE et FONCTIONNEMENT

7.1 Demarrage

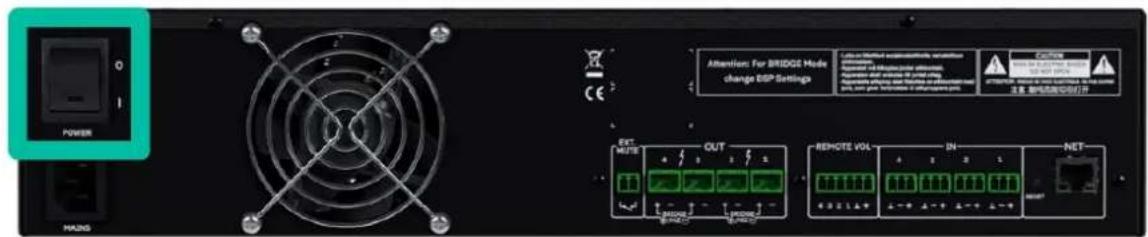

Lorsque l'interrupteur d'alimentation de la face arrière est activé (I), l'amplificateur est alimenté et il s'allume automatiquement.

Lorsque la LED ON de la face avant est allumée en blanc, l'appareil est opérationnel.

Pour passer en veille (Standby), maintenez pressé le bouton ON jusqu'à ce que toutes les D de la face avant clignotent une fois. La LED prot. (rouge) s'allume en même temps que la D ON (blanche) pour indiquer que l'appareil est en mode de veille.

Pour quitter le mode de voirle, repetez l'opération.

Dans une installation audio complète, il est important d'allumer les équipements dans le cas suivant:

1. Sources sonores
2. Table de mixage
3. Égaliseurs
4. Filtres actifs
5. Proceseurs
6. Amplificateurs de puissance.

Pour les étéindre, il faut suivre la séquence inverse.

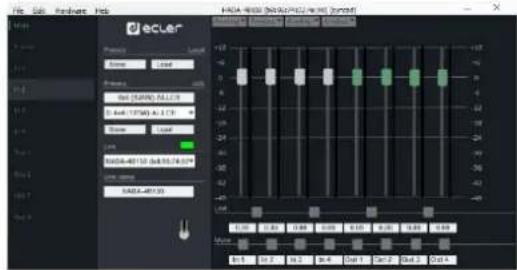

7.2 Configuration avec HADA DSP Manager

Une fois les connexions physiques effectuees, les unites HADA doivent etre configureres au moyen du logiciel HADA DSP Manager.

L'interface réseau HADA sort de l'usine en mode client DHCP. Cela signifie que si un serveur DHCP est present dans le réseau, il fournira automatiquement l'adresse IP à l'appareil. En l'absence de serveur DHCP, comme dans les réseaux standards, l'interface réseau HADA prendra une adresse aléatoire dans la plage 169.254.x.y.

Si la carte réseau de votre ordinateur est également configurée en mode DHCP, grâce à la détction automatique du logiciel HADA DSP Manager, vous pouvez facilement trouver tous vos amplificateurs en réseau qui apparaîtront sous forme de liste dans l'écran principal du logiciel. Une seule interface logicielle peut être connectée à l'amplificateur à la fois.

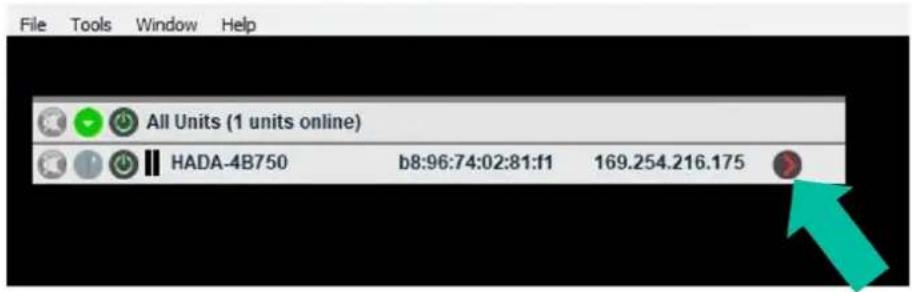

Une fois la liste des amplificateurs du réseau affichée, vous pouvez cliquer sur la flèche située à droite de chacun d'eux pour ouvrir leur fenêtre de configuration.

Si vous amplificateur HADA n'est pas trouve par le logiciel, veuilles réinitialiser l'appareil. Pour plus de détails, voir la section Reset (réinitialisation).

Veuillez vous reférer au manuel du logiciel HADA pour des informations sur les paramétres, les réglages et les fonctions disponibles dans HADA DSP Manager.

7.3 Mode Bridge et mode Hi-Z

Le mode Bridge ou HiZ, qui permet de connecter des enceintes de ligne 100 V/70 V, doit être réglé dans le logiciel HADA DSP Manager.

Veuillez configurer le mode de sortie correct avec le logiciel avant de connecter la ligne d'enceintes :

• Dual: chaque canal fonctionne comme un seul canal en mode BASSE impédance.
• Bridge Mono: deux canaux sont coupés (bridgés ou « pontés ») pour les lignes d'enceintes à haute impédance.

La selection du type de charge pour chaque sortie n'est possible qu'en se connectant à

HADA DSP Manager avec des identifiants d'administrateur.

Le tableau suivant montre les différentes charges supportées par chaque méthode :

Modèle	Basse impédance						Haute impédance
	8Ω Dual	4Ω Dual	2,7Ω Dual	2Ω Dual	8Ω Bridge	4Ω Bridge	100V Bridge	70V Bridge
HADA-4B150	125 W	125 W	-	-	250 W	-	250 W	250 W
HADA-4B250	250 W	250 W	180 W	-	500 W	500 W	500 W	500 W
HADA-4B400	400 W	400 W	300 W	225 W	800 W	700 W	800 W	800 W
HADA-4B500	250 W	500 W	360 W	-	1000 W	1000 W	1000 W	1000 W
HADA-4B750	400 W	750 W	600 W	450 W	1250 W	1400 W	1500 W	1500 W

Une fois le fonctionnement regle en mode Bridge Mono, connectez la ligne d'enceintes 100 V ou 70 V comme indiqué ci-dessous :

• En mode bridgé, la broche positive de la sortie est celle de gauche.
• Lorsque les canaux 1 et 2 sont bridgés, le connecteur d'entrée à utiliser est celui de l'entrée (IN) 1 et la commande de volume celle du canal 1.
• Lorsque les canaux 3 et 4 sont bridgés, le connecteur d'entrée à utiliser est celui de l'entrée (IN) 3 et la commande de volume celle du canal 3.

7.4 Recovery Mode (mode de récuρération)

En cas de problème de firmware ou d'éché de la mise à jour du firmware, l'unité HADA charge automatiquement un firmware d'urgence appelé « Recovery Mode »

Il permet de se connecter au logiciel Ecler HADA DSP Manager et de partager à nouveau à jour le firmware avec la version adaptée à chaque modele HADA.

Lorsque l'appareil est dans ces conditions particulieres, toutes les LED de sa face avant (prot., thermal, ext. mute, data et on) clignotent en même temps. Le signal audio est traité par le DSP et une limitation spéciale de toutes les sorties évite d'endommager les modules d'amplification.

Pour quitter ce mode de récapération, veuillez saisir les identifiants d'administrateur ettre à jour le firmware de l'unité.

Chaque unité HADA doit être mise à jour avec le firmware correspondant à son modele.

Et SWS HADXA DSP MANAGER Premiers Conexion Automatique Login Ecran Configuration Mode Admin Groupe Contrôle par TELNET

H W PRECAUTIONS GARANTIET CONTENU DESCRIPTION et FONCTIONS DES INSTALLER et DEMARRAGE et DONNÉS TECHNIQUES

8. DONNÉES TECHNIQUES

8.1 Caracteristiques techniques

8.1.1 HADA-4B150

HADA-4B150

Et SWSHADDA DSP MANAGERPrestiems Conexion AutomatiqueLoginEcranConfigurationsMode AdminGroupesControle parTELNET

ET Mises à jourpas avec un ordinateurLoginprincipald'appareil

PRECAUTIONSGARANTEIeCONTENUEDDESCRIPTION etFONCTIONS desINSTALLERetDÉMARRAGE etDONNÉSESTECHNIQUES

Et SWSHADXA DSP MANAGER Et Mises à jour Précautions ENVIRONMENTNEL ENGLISH DESCRIPTION et FONCTIONS des INSTALLERet FONCTIONNEMENT DONNÉES TECHNIQUES

AUDIO CONVERTERS

Et SW	PAPA DSH MANUEL	Premiers	Conexion Automatique	Login	Ecran	Configuration	Mode Admin	Groups	Control par
	Et Mises à jour	pas	avec un ordinateur		principal	dépàreil
H W	PRECAUTIONS	ENVIRONNEMENT	CONTENU	DESCRIPTION et FONCTIONS DES FACES	INSTALLER et CONNECTER	FONIXTURET	DEMARRAGE et TECHNIQUES

Et SWSHADXA DSP MANAGER Et Mises à jour Précautions ENVIRONMENTNEL ENGLISH DESCRIPTION et FONCTIONS des INSTALLERet FONCTIONNEMENT DONNÉES TECHNIQUES

PROCESSING

Et W CSW	HADA DSP MANAGER Et Mises à jour	Premiers conexion Automatique avec un ordinateur	Login	Ecran	Configuration	Mode Admin	Groupes	Contrôle par TELENET
HWPRACAUTIONS	ENVIRONNEMENT	CONVENTU EMBALLAGE	DESCRIPTION et CHARACTERISQUES	FONCTIONS des FACES	INSTALLERet CONNECTER	DÉMARRAGE et FONCTIONNEMENT	DONNÉES TECHNIQUES

8.1.3 HADA-4B400

HADA-4B400

Et SWSHADXA DSP MANAGER Et Mises à jour Précautions ENVIRONMENTNEL ENGLISH DESCRIPTION et FONCTIONS des INSTALLERet FONCTIONNEMENT DONNÉES TECHNIQUES

AUDIO CONVERTERS

C/SW	HADA DSP MANAGER	Premiers	Conexion Automatique	Login	Ecran	Configuration	Mode Admin	Groupes	Controle par
	Et MisSES à jour	pas	avec un ordreateur	principal	d'appareil			TELNET
HW	PRECAUTIONS	GARANTEE et CONTENU	DESCRIPTION et FONCTIONS DES INSTALLER et FONCTIONNEMENT TECHNIQUES	FACES	CONNECTER			DONNÉS

AUDIO CONVERTERS

Et. W HADDA DSP MANAGER Et Mises à jour Précautions ENvironnement EMBRALAGE	PAS CONEXION Automatique avec un ordinateur DescriptiON et FONCTIONS des FACES	ConexION Automatique Login principal d'appareil MODE Admin Groupes TELENET
PRECAUTIONS
GARANTE et CONTENU
DESCRIPTION et CHARACTERISQUES
INSTALLER et CONNECTER
DONNÉS TECHNIQUES

AUDIO CONVERTERS

8.2 Schémas avec cotes

8.2.1 HADA-4B150

ecler

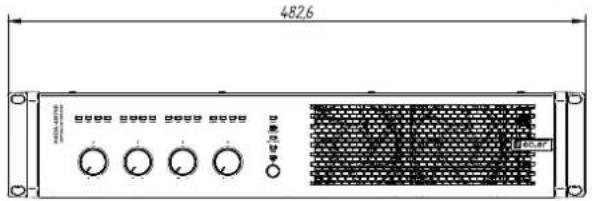

Ecler HADA-4B150 Mechanical Diagram

61-1116-0100

www.ecler.com

S#SNN

INHONNN

FONNNN

CONNNE

CONE

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FONN

FON N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#N

D#D

D#D

D#D

D#D

D#D

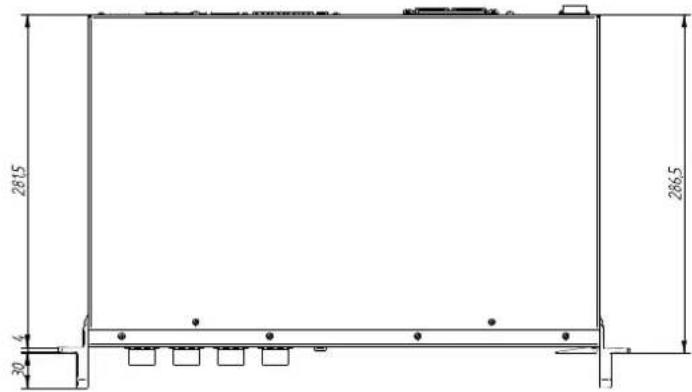

8.2.2 HADA-4B250

ecler

61-1117-0100

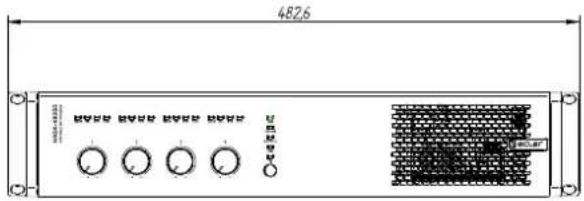

Ecler HADA-4B250 Mechanical Diagram

www.ecler.com

HW

CTSW HADA DSP MANAGER Et Mises 3 jour	Premiers conexion Automatique avec un ordinateur	Login	Ecran	Configura- tional	Mode Admin	Groupes	Controle par
PRECAUTIONS	GARANTE et ENVIRONNEMENT	CONTENU EMBALAGE	DESCRIPTION et CHARACTERISQUES	FUNCTIONS des FACES	INSTALLER et CONNECTER	DONNIES FONCTIONNEMENT	TELE NET

8.2.4 HADA-4B500

ecLer

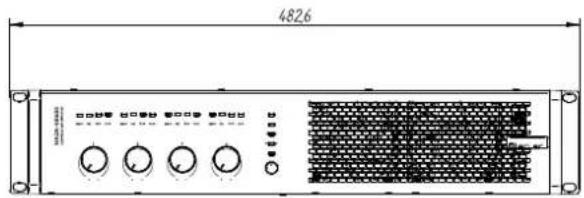

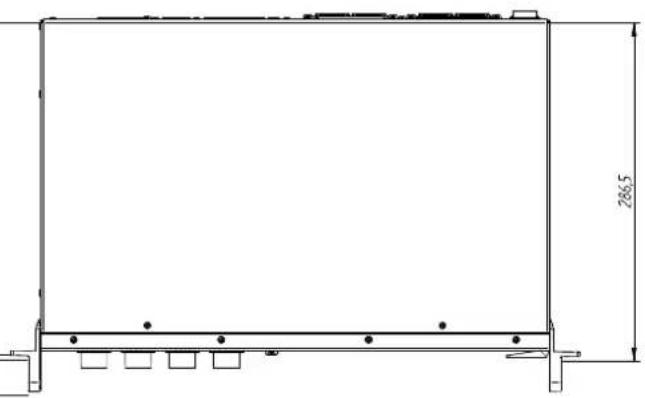

Ecler HADA-4B500 Mechanical Diagram

61-1119-0100

www.ecler.com

ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION	ENHANCED CONNECTION
13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28
13	14	15	16	17	18	19	20	21	22	23	24	25	26	27	28

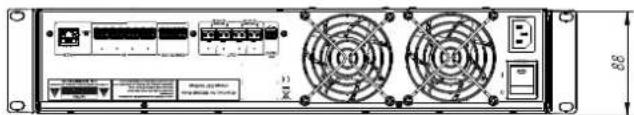

8.2.5 HADA-4B750

ecler

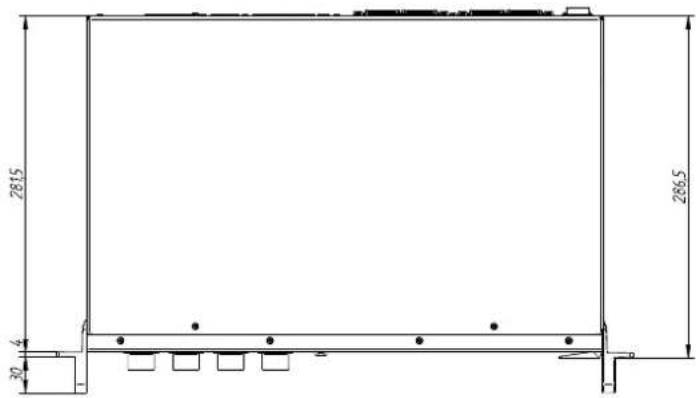

Ecler HADA-4B750 Mechanical Diagram

61-1120-0100

www.ecler.com

HW

Les amplificateurs numériques de la série HADA se configurent et se contrôle au moyen d'HADA DSP Manager, leur application pour Windows. Cette interface permet de programmer et de contrôle les appareils avec différents niveaux d'accès.

Version de démonstration disponible sans connexion physique! Visitez notre site web www.ecler.com et téléchargez le logiciel HADA DSP Manager qui prét à être utilisé en mode éMO pour explorer les capacités de ces appareils. Notez que certaines fonctionnalités, telles que la mise à jour du firmware ou le changement de mode de sortie, ne seront pas disponibles r elles nécessiter une connexion physique à un apparéil HADA.

9.1 Mises à jour

• Version actuelle: V4.0.0 (octobre 2024)

O Nouvelle visualisation graphique et restrictions pour le profil utiliseur.
Amélioration de la gestion du mode de sortie (Bridge mode)
o Prise en charge des charges de 2 Ohm et 2,7 Ohm (en fonction du modele).
o Augmentation du temps de retard maximum pour les entrées et les sorties (2s)
Corrections de bugs mineurs et améliorations des performances.

Version precedente : V3.9.1 (mars 2024)

O Version officielle de la série HADA.

9.2 Premiers pas

Pour acceder au logiciel HADA DSP Manager, il est nécessaire de télécharger et d'installer l'application Windows en cliquant sur ce lien.

Tout d'abord, assurez-vous que les deux apparèils sont physiquement connectés au reseau local (LAN) et configurés en tant que clients DHCP.

L'HADA est par défaut en mode de configuration réseau DHCP à sa sortie d'usine. Si vous avec un routeur/commutateur à serveur DHCP (consultez ses caractéristiques techniques), la configuration du réseau est automatique et donc pas besoin de reconfiguration.

Si de nouvelles versions de logiciel sont installées, il est nécessaire de désinstaller la version précédente au moyen du gestionnaire de programmes de Windows.

9.3 Connexion automatique avec un ordinateur

1. Connectez l'HADA au routeur/commutateur ou point à point à l'aide d'un cable CAT5 ou supérieur.
2. Reglez votre ordinateur en mode client DHCP en selectionnant « Obtenir une adresse IP automatiquement » dans les paramètres réseau (c'est le réglage par défaut habituel).

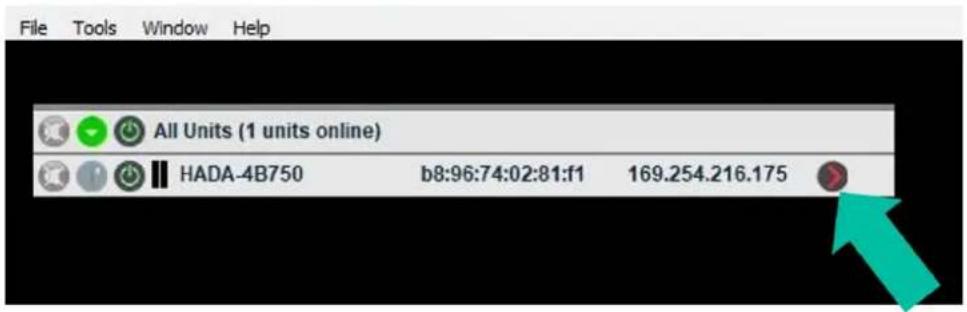

3. Ouvrez l'application HADA DSP Manager. Toutes les unités HADA connectées à votre réseau seront répertoriées.

Dans le cas où certaines unités HADA sont configurées avec une adresse IP statique au lieu des paramètres réseau d'usine, il sera nécessaire de configurer la carte réseau de l'ordinateur sur la même plage de réseau afin que l'application puisse localiser toutes les unités.

1. Une fois que les unités HADA connectées au réseau sont affichées à l'écran, cliquez sur la flèche à droite d'une de ces unités pour ouvrir sa fenêtre de configuration.

Si vous amplificateur HADA n'apparait pas, veuilles le réinitialiser. Pour plus de détails, veuilles vous reférer à la section Reset (réinitialisation).

9.4 Login (connexion)

2 profils peuvent acceder à l'application :

1. Admin: un administrateur (Admin) a accès à toutes les fonctionnalités d'une unité HADA. Il est autorisé à configurer tout paramètre de l'amplificateur et à attribuer des mots de passer aux utilisateurs qui auront un accès limiteaux fonctionnalités.
2. User: l'utilisateur (User) a un accès limite. Le seul role possible pour les utilisateurs est celui de contrôleur et les restrictions seront déterminées par l'administrateur.

L'accès comme administrateur est protégé par mot de passage. Saisissez-le dans « Hardware > Enter Password :

• Password (mot de passer, par défaut): admin

L'administrateur peut modifier son propre mot de passer d'accès dans l'application LADAPDSP Manager et peut en outre gérer les droits des utilisateurs.

Les nom et mot de passer des utilisateurs tiennent compte des majuscules/ minuscules.

Un utilisateur n'a pas de mot de passer prédéfini. Pour passer du mode Admin au mode ester, laissez le champ du mot de passage vide et appuyez sur la touche « entrée » du clavier.

9.5 Écran principal

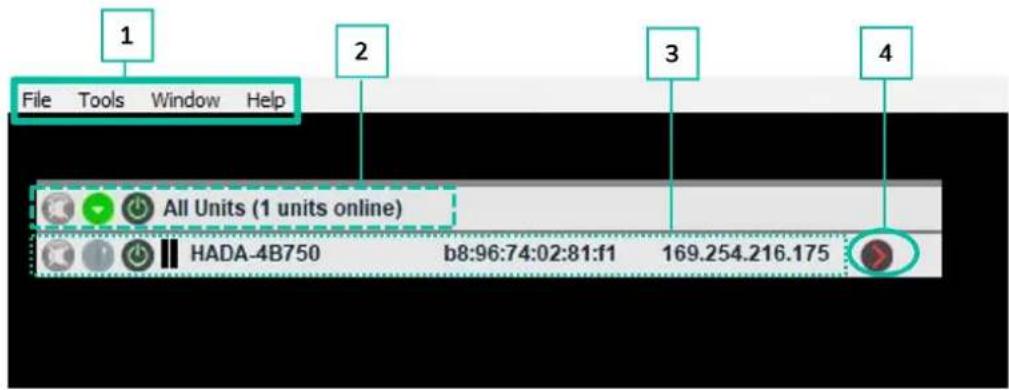

Éléments de l'écran principal d'HADA DSP Manager :

1. La barre de menus permet d'effectuer des actions sur les projets et sur les paramétres généraux.
2. Affiche des informations sur le nombre d'unités connectées répertoriées dans l'écran principal.
3. Affiche des informations sur chacune des unités connectées répertoriées.

À l'ouverture de l'application, toutes les unités HADA connectées à votre réseau sont listées.

Dans le cas où certaines unités HADA sont configurées avec une adresse IP statique au lieu des paramètres réseau d'usine, il sera nécessaire de configurer la carte réseau de l'ordinateur sur la même plage de réseau afin que l'application puisse localiser toutes les unités.

1. Cliquez sur ce bouton pour acceder au menu de configuration de l'appareil selectionné.

Les caractéristiques des menus de l'écran principal sont détaillées dans les sections suivantes.

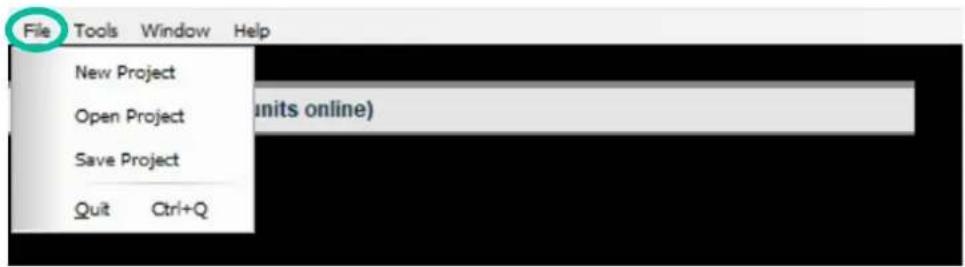

9.5.1 File (fichier)

Fonctions de gestion de projet pour la duplication ou le remplacement en cas de changement de matériel.

• New Project: à scélectionner pour creer un nouveau projet.
• Open Project : à scélectionner pour ouvrir un projet existant.
• Save Project : à scélectionner pour enregistrer le nouveau projet créé.

9.5.2 Tools (outils)

Options de configuration de l'application.

• Set Software Password : permet d'attribuer un mot de passer pour HADA DSP Manager.

Pour désactiver cette fonction, il suffit de laisser le mot de passer vide.

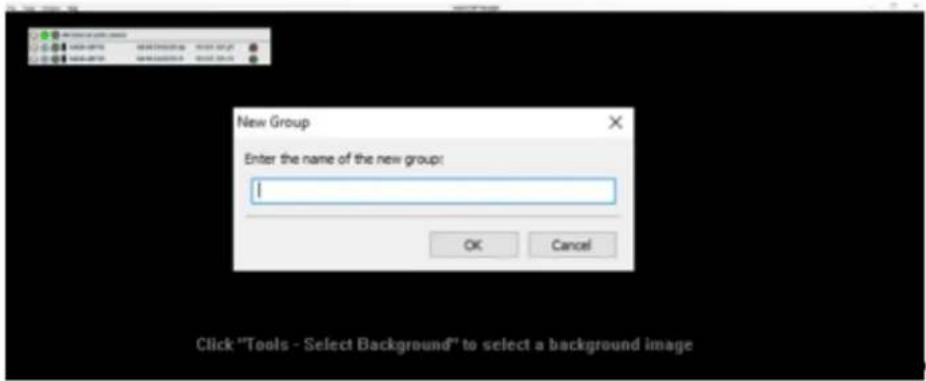

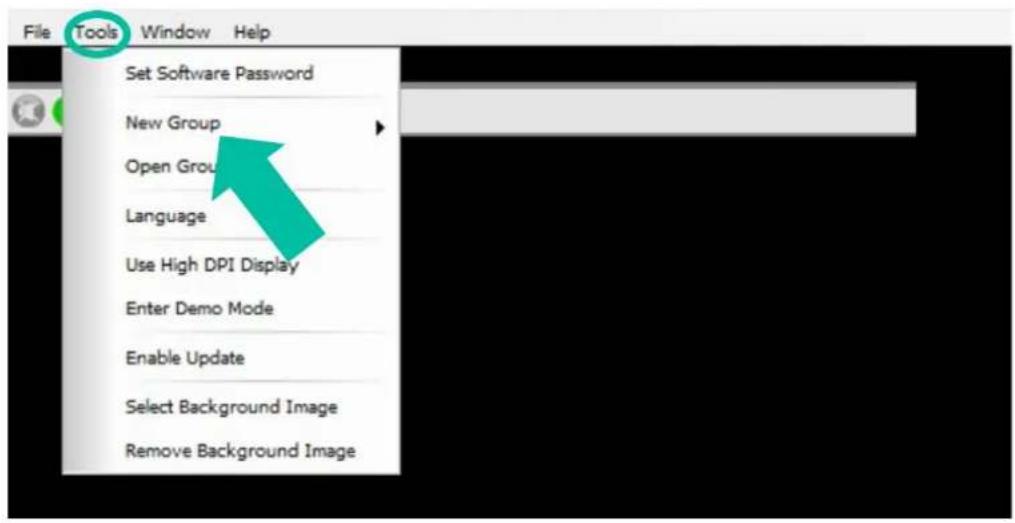

• New Group: permet de creer un nouveau groupe d'appareils et d'y controler simultanement certains parametes, tels que la coupure du son (mute) et le volume.
• Open Group: permet d'ouvrir un groupe d'appareils précédemment créé.

Pour plus d'informations, veuillez vous reférer à la section Groups (groupes).

• Language: permet deCHOISIR la langue de l'interface utiliseur.

• Use High DPI display: permet de modifier la taille d'affichage de l'interface utilisateur pour les ordinateurs à écran haute résolution.

• Enter Demo Mode: permet d'activer le mode de démonstration pour explorer les fonctionnalités d'HADA DSP Manager sans être physiquement connecté à un apparéil.

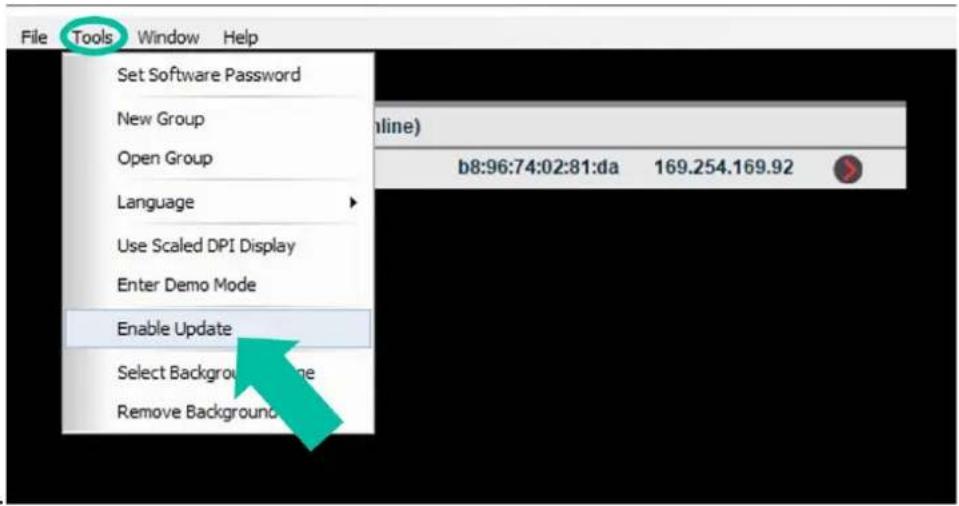

• Enable Update : en attribuant un mot de passer, il est possible d'activer ou de désactiver la possibilité demettre à jour le firmware dans l'écran principal.
• Select Background Image: permet de télécharger une image d'arrière-plan dans l'application, telle qu'un plan d'étage afin d'aider l'utilisateur à utiliser les groupes de manière plus intuitive et plus conviviale.
• Remove Background Image : permet de supprimer l'image d'arrière-plan utilisé.

Pour plus d'informations, veuillez vous reférer à la section Groups (groupes).

9.5.3 Window (fenêtre)

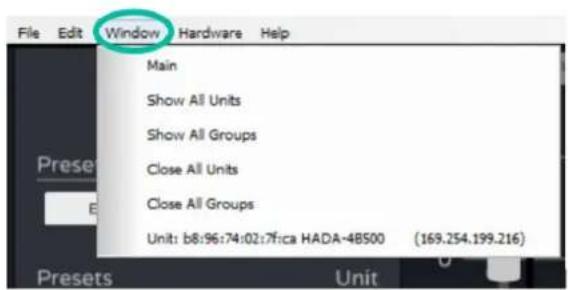

Pour gérer les fenêtres de configuration des amplificateurs et des groupes.

• Main: redesige vers l'écran principal d'HADA DSP Manager.
  Show All Units: ouvre les fenêtres de configuration de tous les amplificateurs connectés.
  Show All Groups: ouvre les fenêtres de configuration de tous les groupes créé.
• Close All Units: ferme toutes les fenêtres de configuration des amplificateurs connectés.
• Close All Groups: ferme toutes les fenêtres de configuration des groupes créés.
  Unit: ouvre la fenetre de configuration de l'amplificateur indiqué.

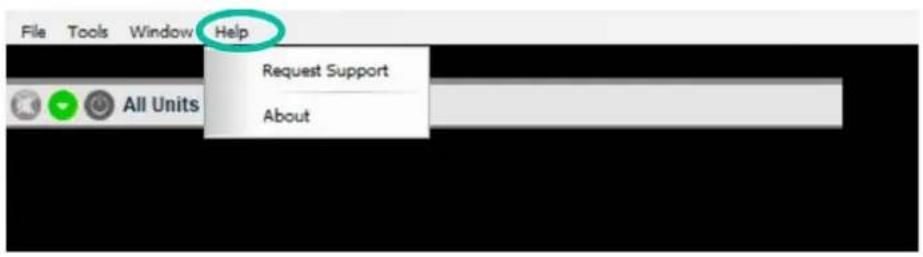

9.5.4 Help (aide)

Fournit une assistance technique et des informations sur la version du logiciel.

• Request Support: redirige automatiquement vers le site web de l'assistance Ecler.
• About : fournit des informations sur la version du logiciel.

9.6 Configuration d'appareil

Permet de configurer tous les paramètres de l'amplificateur HADA accessibles au type d'utilisateur sélectionné.

• Mode User: le logiciel HADA DSP Manager est connecté par défaut à l'amplificateur avec les identifiants d'utilisateur (User). Ce profil ne nécessite pas de mot de passer. L'administrateur (admin) est autorisé à limiter les fonctionnalités accessibles à l'utilisateur. Pour des détails, voir la section Change Access Rights for User Level ((modifier les droits d'accès au niveau utiliser).

Par défaut, le mode utilisé (User) ne donne pas accès à la configuration du type de charge (2 ohms, 2,7 ohms, 4 ohms, 8 ohms, 8 ohms bridgé, 70 V ou 100 V), ni à la sauvégarde des préréglages (presets), mais permet seulement de charger les preset sauvégardés par l'administrateur et pas demettre à jour le firmware des appareils.

• Mode Admin : ce mode administrateur est destiné aux installateurs et donne accès à tous les paramètres de configuration de l'amplificateur.

Dans l'écran principal d'HADA DSP Manager, cliquez sur la flèche à droite d'une unité pour acceder à son menu de configuration.

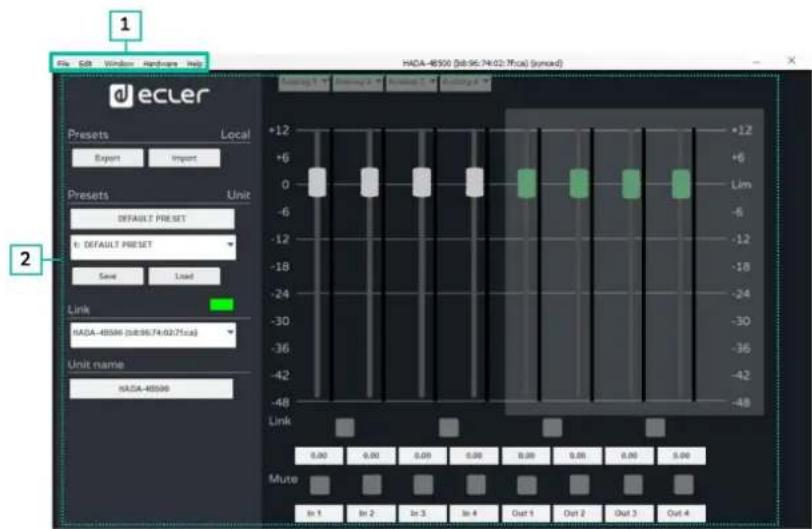

1. La barre de menus de la fenêtre de configuration permet d'acceder aux fonctionnalités de l'appareil.
2. La page affiche toutes les options des paramétres de configuration sélectionnés, uniquement accessible en mode « Admin »

Les caractéristiques et options des menus de configuration d'appareil sont détaillées dans les sections suivantes.

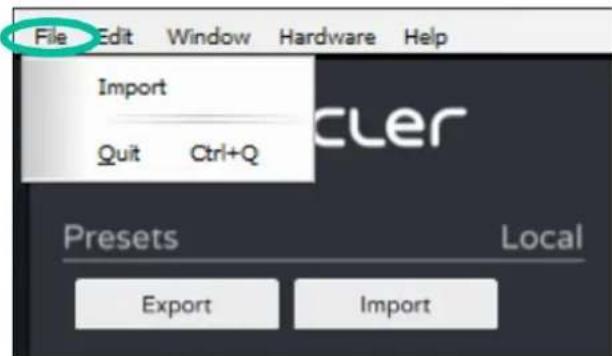

9.6.1 File (fichier)

Pour gérer les prééglages (presets).

• Import: pour charger des preset locaux déjà sauvégardés sur le PC par l'administrateur.

Ànoter qu'avec le profilutilisateur (User),les presetne ne peuvent etre que charges, tandis que le profil administrateur (admin) permet de charger et enregistrer des preset.

Pour plus d'informations sur la gestion des preset, veuillez vous reférer à la section 10-Up Mode (mode de démarriage).

• Quit: permet de fermer la fenêtre de configuration.

9.6.2 Edit (modifier)

• Copy Channel: après avoir sélectionné un canal d'entrée ou de sortie, cette option permet de copier ses paramètres de DSP pour les dupliquer rapidement sur d'autres canaux.
• Paste Channel : permet de coller les paramètres copés dans un autre canal.

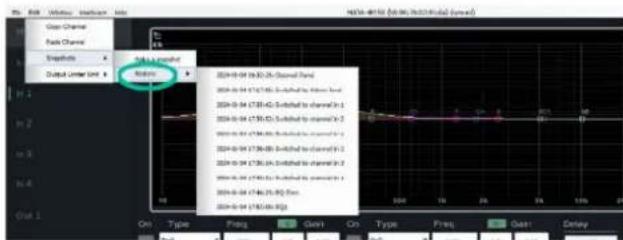

Snapshots: « Make a snapshot » creé des captures instantanées ou « snapshots » des paramètres de DSP pour rapidement passer d'un snapshot à l'autre en utilisant « Restore » (rappeler les réglages d'un snapshot), sans avoir à utiliser la fonction de preset.

La fonction Restore permet de consulter l'histoire des modifications et de revenir configurations precedentes en cas d'erreur.

C'est très utile par exemple pour comparer des volumes ou des égalisations.

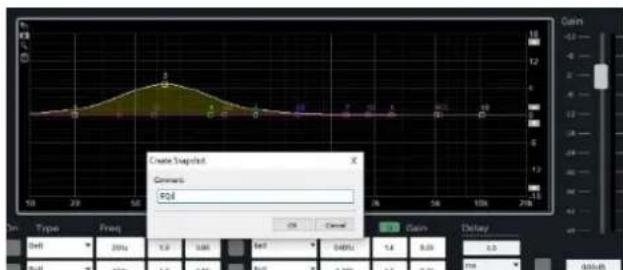

Exemple :

Après avoir créé deux snapshots nommés EQ Zero (pas de correction) et EQ1, il est facile de comparer les deux rendus en appelant ces snapshots.

Les snapshots ne seront

pas sauvegardes dans l'appareil.

Ils disparaitrondoncàla fin de la session.

• Output Limiter Unit : permet deCHOISIR I'unité de mesure des limiteurs d'entrée et de sortie entre les options suivantes pour faciliter la configuration selon le système utilisé :

9.6.3 Window (fenêtre)

Permet d'acceder directement aux fenêtres de configuration des unités, en commençant par les fenêtres de toutes les unités ou de tous les groupes créé.

De même, ce menu permet de fermer rapidement toutes les fenêtres de configuration des unités ou des groupes.

Pour plus de détails sur chacune des options de ce menu, veuillez vous reférer à la section ci-dessus (fenêtre) de l'écran principal de HADA DSP Manager.

9.6.4 Hardware (matériel)

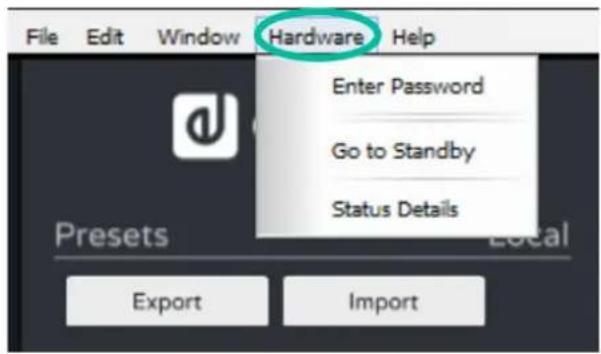

Permet d'acceder à la gestion des mots de passer et à l'etat de l'appareil.

• Enter Password: cette option ouvre automatiquement une fenêtre où saisir le mot de passer utiliser ou administrateur afin d'acceder aux menus du mode de configuration.
• Go to Standby/Exit Standby : pour passer en voir et en sortir de la même manière qu'veca la touche ON sur le face avant de l'appareil.
• Status details: informe sur la température actuelle, l'état du panneau avant et les éventuelles erreurs détectées par le DSP.

9.6.5 Help (aide)

Affiche des informations utiles sur l'unité, telles que les adresses IP et MAC, ainsi que la version du firmware utilisé.

9.6.6 Main (général)

Permet un affichage général de l'état des signaux de l'amplificateur.

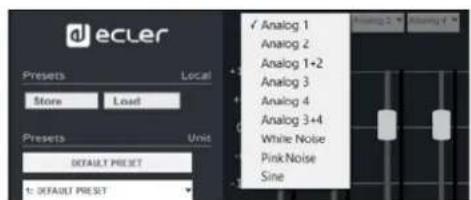

1. La section routage sert à seLECTIONner l'un des signaux suivants pour chaque entrée :

Cela permet d'assigner à une entree de DSP l'entree analogue homologue, la sommation de deux entrees (si une sommation mono est necessaire) ou le signal d'un des generateurs internes.

1. La section d'affichage et de contrôle affiche les niveaux d'entrée et de sortie à l'aide de VU-mêtres. Il est possible de modifier les niveaux avec les faders ou en saississant directement des valeurs dans les cases numériques situées sous les faders.

En outre, cela peut de coupler les faders (dans le cas d'entries ou de sorties stéreo), d'activer ou de désactiver la coupure du son (mute) des entres et des sorties, et de modifier le nom des entrées et des sorties pour faciliter leur identification.

1. La section Presets permet deGERer les presets, de sauegarder ou de selectionnerCeux memorisés dans l'appareil ou les preset locaux (sauvegardes dans I'ordinateur).

Pour sauegarder des preset, il est nécessaire de se connecter avec des identifiants d'administrateur (admin).

1. La section Link fournit des informations sur l' état de connexion du logiciel. Lorsque la LED est verte, la connexion est active, tandis que si elle est rouge, cela signifie qu'il n'y a pas de connexion.
2. La section Unit Name permet de changer le nom de l'unité.

9.7 Mode Admin (administrateur)

Pour acceder à ce mode, saisissez dans « Hardware » > « Enter » > « Password » et tapez ensuite : « admin ».

Cette section détaillé les fonctions avancées dont l'installateur aura besoin pourmettre en service l'amplificateur, telles que:

Crossover ou filtré séparateur. (X-Over)
- Entrées (ln).
Sorties (Out).
Mode de sortie (Output mode -asse impedance ou bridgedasse et haute impedance).
- Configuration réseau (Network Settings).
- Configuration de veille automatique (Auto Standby).
Mode de démarrage (Boot-up Mode).
Gestion des droits des utilisateurs.
- Mise à jour du firmware (Firmware Update).
- Creer une image Flash (Create Flash Image).

Pour plus de détails sur chacune de ces fonctions, voir les sections suivantes.

9.7.1 X-over (crossover ou filtré séparateur)

Cet écran fournit un affichage panoramicque de la configuration de chaque filtre HP et LP pour les différentes sorties de l'amplificateur. C'est très utile lorsque l'on utilise l'amplificateur HADA comme crossover.

Cela permet d'afficher graphiquement sur un seul écran les filtres de coupure du crossover ainsi que les évventuels retard s'alignment acoustique des enceintes.

Il est également possible d'afficher les niveaux des 4 sorties et de gérer leur couplage, leur coupure (mute) et leur polarité.

Et SWSHADU DSP MANAGER Et Misses à jour Précautions ENvironnement EMBAIAGE CARACTERISQUES FACES CONNECTER DONNÉS TECHNIQUES

9.7.2 In (entreses)

Pour gérer chacune des 4 entres de l'amplificateur HADA.

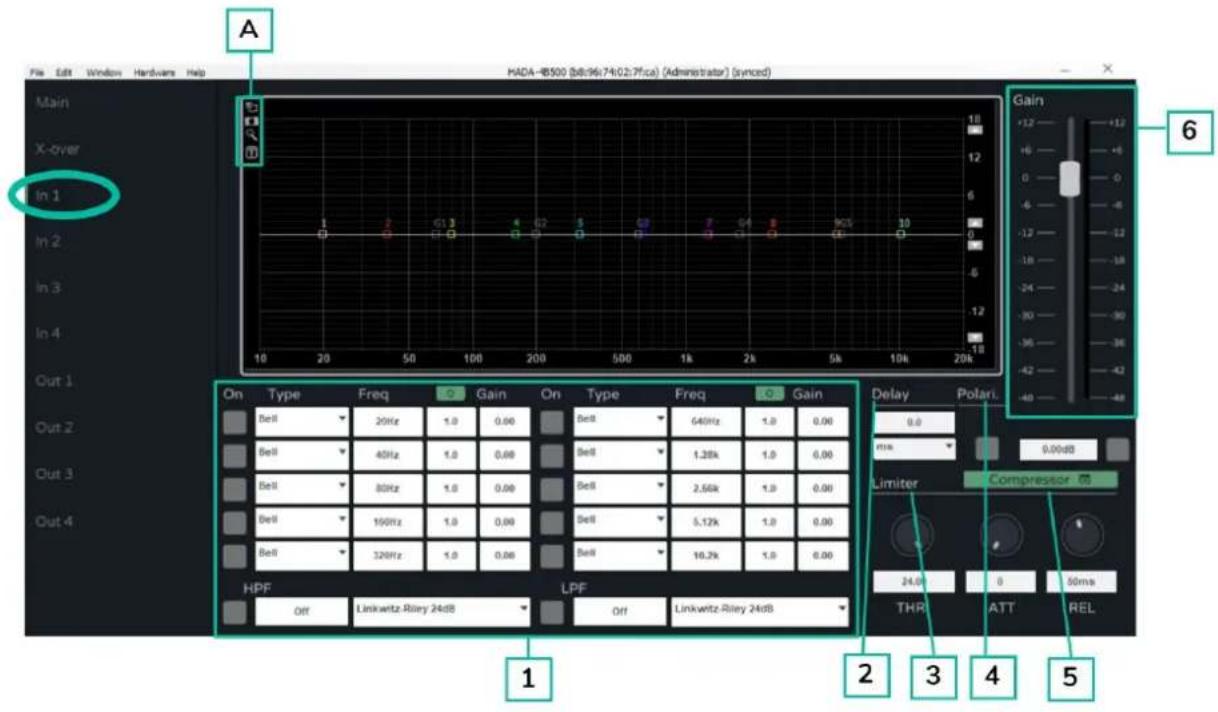

1. Filtres

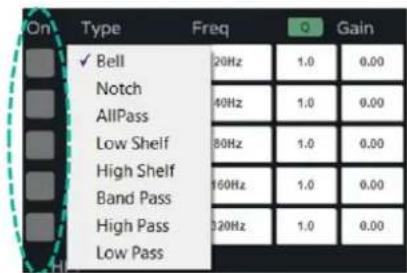

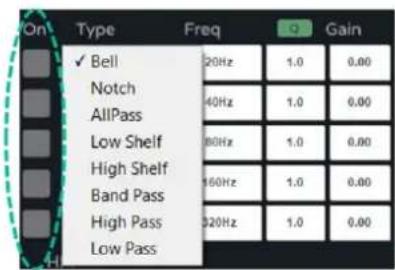

Chaque entree permet de selectionner 10 filtres paramétriques.

On peut modifier la fréquence, la largeur de bande et le gain de chaque fille.

Par défaut, la largeur de bande est indiquée comme facteur de qualité/résonance Q.

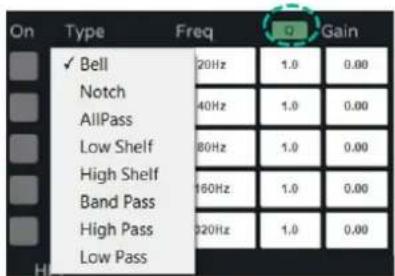

En cliquant sur le bouton Q vert, la largeur du filtre peut etre exprimée sous forme de largeur de bande (BW) en fraction d'octave.

Chaque filtré peut être activé/désactivé en cliquant sur le bouton ON.

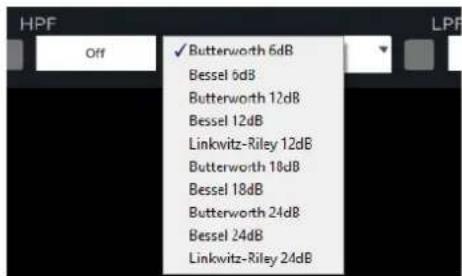

En plus des 10 filtrés paramétriques, un filtré passer-haut (HPF) et un filtré passebas (LPF) sont disponibles sur chaque entrée. Illes peuvent être des types suivants :

Il est possible deCHOISIR les fréquences de coupure des filtres HPF et LPF en les saississant dans le champ de texte.
Pour désactiver ces filtres, utilisez le bouton ON/OFF ou saisissez 0 (zéro) dans le champ de la fréquence.
Les filtres HPF et LPF sont les mêmes que ceux presentés dans la section X-over (crossover ou filtré séparateur).

A Les options d'écran suivantes sont disponibles :

Plein écran.

Capture d'écran pour exporter les courbes des filtres.

Zoom.

Indications textuelles sur chaque fille.

2. DELAY (delai)

Chaque entrée dispose d'un module de retard ou lié. L'unité de mesure du retard peut être可以选择 entre :

La valeur maximale du retard pour les entrées est de 2 s.

3. LIMITER (limiteur)

Le limiteur agit sur le niveau du signal entrant dans le DSP. Il est possible de modifier la valeur seul (par défaut en dBu) et les temps de réaction du limiteur.

4. POLARITY (polarité)

La phase du signal peut être inversée avec le bouton de polarité.

Lorsque le bouton est activé (bleu), la phase est inversée.

5. COMPRESSOR (compresseur)

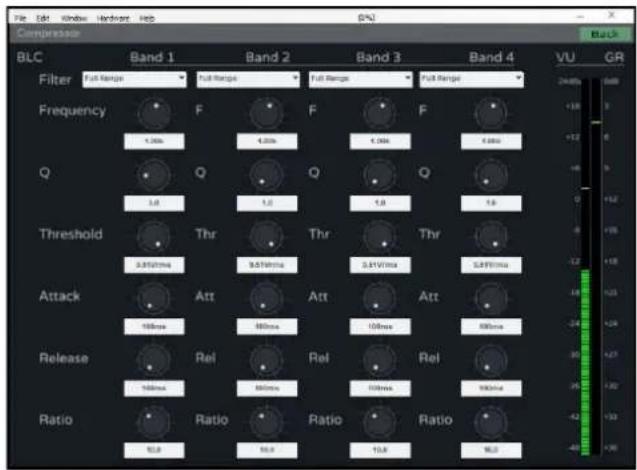

Cliquez sur le bouton vert « COMPRESSOR » pour afficher la fenêtre de contrôle du compresseur multibande intégré.

Ce compresseur possede 4 bandes, et chaque bande peut etre configuerée comme suit :

Il peut fonctionner avec différents réglages de fréquence, de largeur de bande, de seuil et de temps de réaction. Il affiche le niveau du signal d'entrée et l'ampleur de la réduction du gain lorsqu'il intervient.

Pour fermer la fenêtre de configuration du compresseur et revenir à la fenêtre de programmation, cliquez sur le bouton « Back » surligné en vert à droite de Compressor.

6. GAIN

Le fader Gain agit sur le gain du canal d'entrée avant le mélangeur matriciel et est une réplique du fader d'entrée de l'écran principal ainsi que du bouton mute.

L'unité de mesure du limiteur d'entrée suit celle du limiteur de sortie et peut être selectionnée dans le menu Edit de la fenêtre de configuration.

9.7.3 Out (sorties)

Permet de génér chacune des 4 sorties de l'amplificateur HADA.

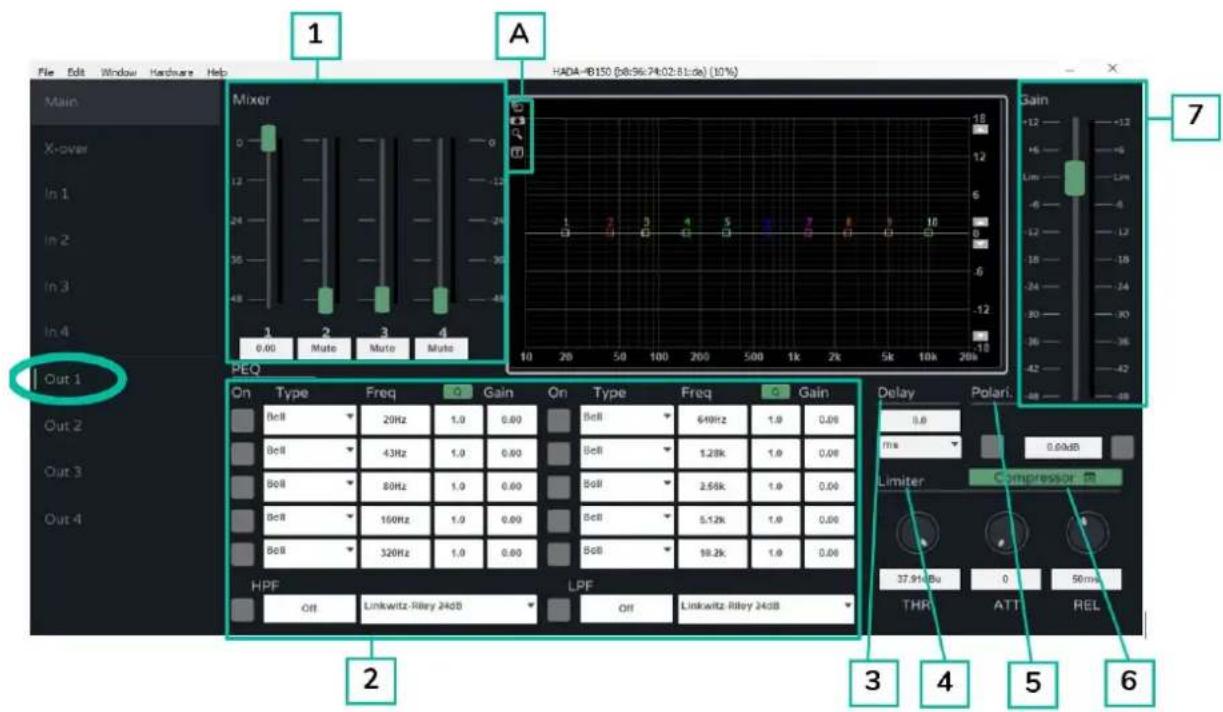

1. Mixer (mélangeur)

La section Mixer de chaque sortie permet de mélanger les différentes entrées avant de les envoyer au module d'amplification. Par défaut, chaque entrée est affectée à la sortie lui correspondant.

2. FILTRES

Chaque sortie permet de selectionner 10 filtrres paramétriques.

On peut modifier la fréquence, la largeur de bande et le gain de chaque fille.

Par défaut, la largeur de bande est indiquée comme facteur de qualité/résonance Q.

En cliquant sur le bouton Q vert, la largeur du filtre peut etre exprimée sous forme de largeur de bande (BW) en fraction d'octave.

Chaque filtré peut être activé/désactivé en cliquant sur le bouton ON.

En plus des 10 filtrés paramétriques, un filtré salle-haut (HPF) et un filtré passebas (LPF) sont disponibles sur chaque entrée. Illes peuvent être des types suivants :

Il est possible deCHOISIR les fréquences de coupure des filtres HPF et LPF en les saississant dans le champ de texte.

Pour désactiver ces filtrres, utilisez le bouton ON/OFF ou saisissez 0 (zéro) dans le champ de la fréquence.

Les filtres HPF et LPF sont les mêmes que ceux présentés dans la section X-over (crossover ou filtré séparateur).

A Les options d'écran suivantes sont disponibles :

Plein écran.

Capture d'écran pour exporter les courbes des filtres.

Zoom.

Indications textuelles sur chaque catégorie.

3. DELAY (delai)

Chaque sortie dispose d'un module de retard ou délié. L'unité de mesure du retard peut être可以选择 entre :

La valeur maximale du retard pour les sorties est de 2 s.

4. LIMITER (limiteur)

Ce limiteur, contrairement au limiteur d'entrée, permet de limiter le niveau du signal qui sera envoyé au module d'amplification. Il est possible de modifier la valeur seuil (en dBu) et les temps de reaction du limiteur.

L'application la plus typique de ce limiteur est la protection des enceintes lorsque leur puissance admissible est inférieure à la puissance de sortie de l'amplificateur.

L'unité de mesure du limiteur peut être selectionnée dans le menu Edit. Le limiteur peut être configuré de manière très conviviale en fonction des enceintes utilisées enCHOISANT l'unité Watt RMS @ 4 Ohm ou Watt RMS @ 8 Ohm.

5. POLARITY (polarité)

La phase du signal peut être inversée avec le bouton de polarité.

Lorsque le bouton est activé (bleu), la phase est inversée.

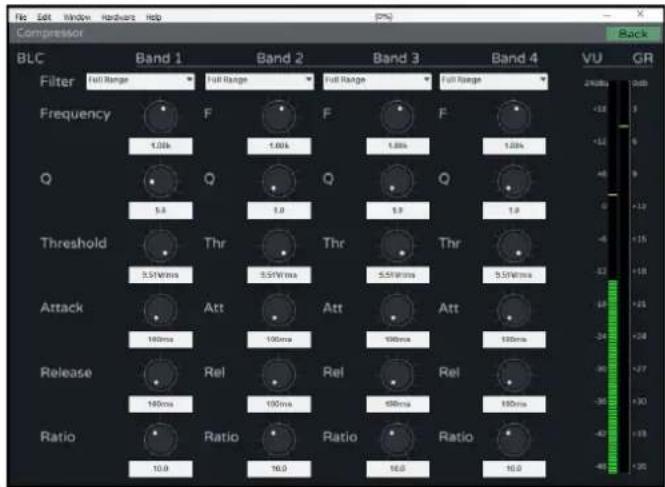

6. COMPRESSOR (compresseur)

Cliquez sur le bouton vert « COMPRESSOR » pour afficher la fenêtre de contrôle du compresseur multibande intégré.

Ce compréseur possède 4 bandes, et chaque bande peut être configurée comme suit :

Il peut fonctionner avec différents régles de fréquence, de largeur de bande, de seuil et de temps de réaction. Il affiche le niveau du signal d'entrée et l'ampleur de la réduction du gain lorsqu'il intervient.

Pour fermer la fenêtre de configuration du compresseur et revenir à la fenêtre de programmation, cliquez sur le bouton « Back » surligné en vert à droite de Compressor.

7. GAIN

Le fader Gain agit sur le gain du canal d'entrée avant le mélangeur matriciel et est une réplique du fader d'entrée de l'écran principal ainsi que du bouton mute.

Si l'utilisateur ne regle aucun limiteur sur la sortie, I'echelle fera reference au niveau du limiteur de sortie ou du limiteur interne (puissance maximale).

Et SWSHADXA DSP MANAGER Et Mises à jour Précautions ENVIRONMENTNEL EMRALLAGE

PAS Conexion Automatique avec un ordinateur Descriptiption et FONCTIONS des FACES CHARACTERISQUES

Login principal d'appareil MODE Admin GROUPE TELENET DONNÉS FONCTIONNEMENT TECHNIQUES

9.7.4 Output Mode (mode de sortie)

Il permet deCHOISIR si I'amplificateur fonctionnera avec 4 canaux ou s'il faut configurer la premiere et/ou la deuxieme paire de canaux en mode bridgé.

1. Mode Dual

Chaque paire de canaux est par défaut configurée en mode Dual. Cela signifie que chacun des 4 canaux fonctionnera en basse impédance.

Par défaut, les limiteurs internes de l'amplificateur sont configurés pour une charge de 4 ohms. Le module d'amplification fonctionnera correctement avec cette impédance de charge de sortie et le limiteur intervendra en cas de niveau de sortie trop élevé.

Si vous doivent utiliser des charges autres que 4 ohms, il est nécessaire de sélectionner le type de charge utilisé dans la section des boutons de routage située au-dessus des faders de sortie dans l'écran principal. Ainsi, les limiteurs internes de puissance maximale seront automatiquement ajustés.

2. Mode Bridge

Le mode Bridge permit d'affector la puissance cumulée de deux canaux à une seule sortie, en masse impédance (minimum 8 ohms) ou en haute impédance (70 V et 100 V).

Dans ce cas, comme en mode Dual, le mode de sortie de la paire de canaux à utiliser doit être configuré à l'aide de la section des boutons de routage située au-dessus des faders de sortie dans l'écran principal.

Lorsqu'une paire de canaux est configurée en mode Bridge, les canaux d'entrée 1 et 3 seront de source et les faders de sortie 1 et 3 agissant comme commande de volume pour la paire bridgé, de même que les potentiamètres de sortie 1 et 3 en face avant de l'amplificateur. Les entrées, les faders de sortie et les potentiamètres 2 et 4 n'ont pas d'effet sur les sorties bridgées.

9.7.5 Network Settings (paramètres réseau)

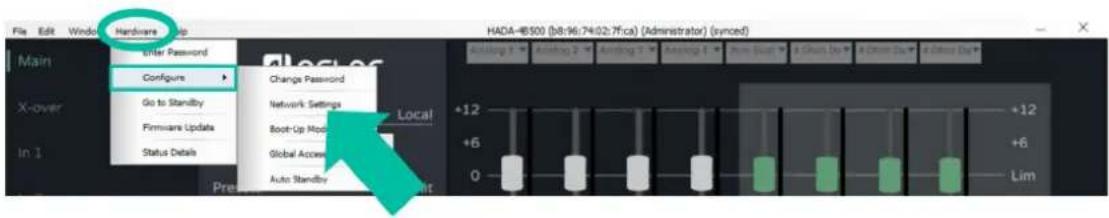

Permet de configurer l'interface réseau de l'amplificateur en mode DHCP ou statique, et d'activer ou de désactiver le contrôle par pierce partie.

Par défaut, l'amplificateur est en mode DHCP. Donc, pour étabrir la connexion rectement, il est également nécessaire de configurer de la même manière l'interface eau de l'ordinateur sur lequel est installé le logiciel HADA DSP Manager.

Si vous doivent attribuer une adresse IP statique, veuillerz saisir les paramètres réseaux dans le menu de configuration du réseau.

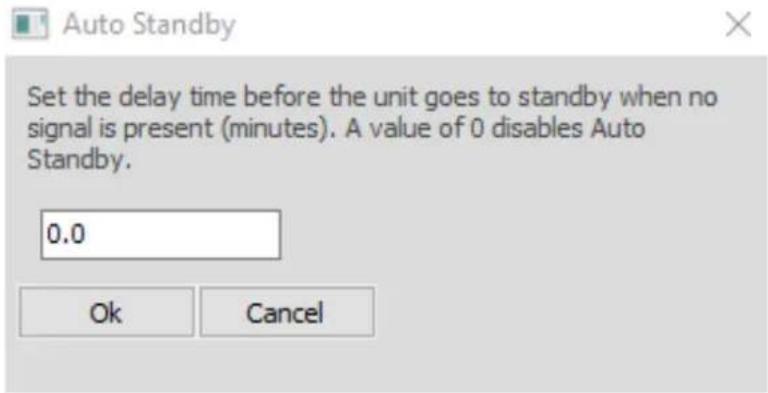

9.7.6 Auto standby (veille automatique)

Permet de configurer la mise en veille automatique si aucun signal n'est détecté aux entrées.

Le délambda avant que l'appareil ne se mette en veille en l'absence de signal peut être régé en minutes ou en fractions de minutes, par exemple 0.5.

9.7.7 Boot-up Mode (mode de démarriage)

1. Boot-up Mode (mode de démarrage)

Permet de selectionner le preset avec lequel l'amplificateur demarrera.

Par défaut, l'option sélectionnée est Last Setting (dernier réglage), qui fait redémarrer l'appareil avec le dernier réglage en vigueur au moment de l'extinction.

2. Gestion des preset

En mode administrateur, il est possible de gerer totallyment les preset.

! En mode User (utilisateur), l'utilisateur final peut charger des preset de l'appareil (stocks dans la mémoire de l'amplificateur) mais ne peut désir que parmi leurs créés par l'administrateur. S'il tente d'enregistrer un preset dans l'appareil ou decharger/sauvegarder un preset local, le message suivant apparait, indiquant que l'utilisateur n'a pas les droits d'accès suffisants pour enregistrer des preset.

Le mode administrateur) permet d'exporter des preset (un à la fois) vers un dossier local sur l'ordinateur de contrôle en utilisant le bouton Store (mémoriser), ainsi que de charger des preset de l'ordinateur vers l'amplificateur à l'aide du bouton Load (charger).

L'option Backup Presets du menu File (fichier) vous permet d'effectuer une sauvégarde de tous les presets stockés dans l'appareil et de les charger ultérieurement dans d'autres unités à l'aide de l'option Restore Presets.

L'option Restore Presets permet d'effectuer une réinitialisation automatique dérivée.

9.7.8 Global Access Rights (Droits d'accès globaux)

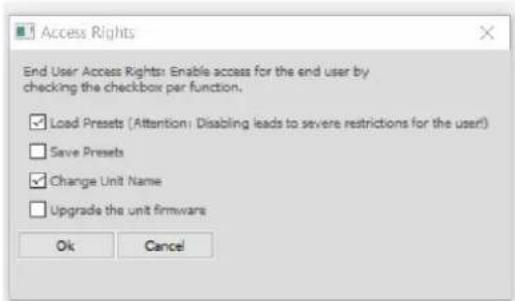

En mode Admin, cette option permet d'étendre ou de limiter les droits du mode utilisateur.

9.7.9 Firmware update (mise à jour du firmware)

1. Mise à jour de l'amplificateur à l'aide du firmware inclus dans le logiciel.

Chaque version du logiciel HADA DSP Manager comprend un firmware. La mise à jour du firmware d'une unité HADA nécessite de se connecter en mode administrateur, à moins que l administrateur n'ait préalablement accordé à l'utilisateur le droit de faire les mises à jour.

En fenêtre de configuration, sélectionnez le menu Hardware (matériel) et cliquez sur Firmware Update (mise à jour du firmware).

Un message d'advertissement vous prévient qu'une sauvégarde du preset actuel est nécessaire. Sinon, les réglages actuels seront perdus.

N'eteignez pas l'appareil et ne le débranchez pas du secteur pendant le processus de mise à jour.

1. Mise à jour de tous les amplificateurs connectés au réseau depuis l'écran principal.

Si vous souhaitezmettrea jour tous les amplificateurs connectés au reseau, la mise a jour peut etre activee a partir de I'ecran principal, sans avoir a ouvrir la fenetre de configuration de chaque apparéil.

Dans l'écran principal, Sélectionnez Tools (outils) et cliquez sur Enable Update (activer la mise à jour).

Saisir le mot de passer du mode administrateur activera en orange le bouton de mise à jour à côté de chaque unité détectée sur le réseau. Cliquez ensuite sur ce bouton et le processus de mise à jour du firmware sera le même que celui indiqué dans le paragraphe précédent.

9.7.10 Create Flash Image (créer une image Flash)

Permet de creer un clone de l'unité en matière de configuration, de preset et de firmware.

Disponible uniquement en mode admin.

Dans la fenêtre de configuration, Sélectionnez File (fichier) et cliquez sur Create Flash Image pour enregistrer la configuration souhaitation localement sur l'ordinateur de contrôle.

Avec l'option « Flash Image », la configuration précédemment sauvegardée peut être gée dans une autre unité.

Veuillez toujours respecter la correspondance entre modèles d' amplificateurs. Le gement d'une image d'un modele autre que le modele connecté peut endommager areil et les enceintes.

9.8 Groups (groups)

Les groupes permettent de contrôler plusieurs amplificateurs à partir d'une même page de contrôle.

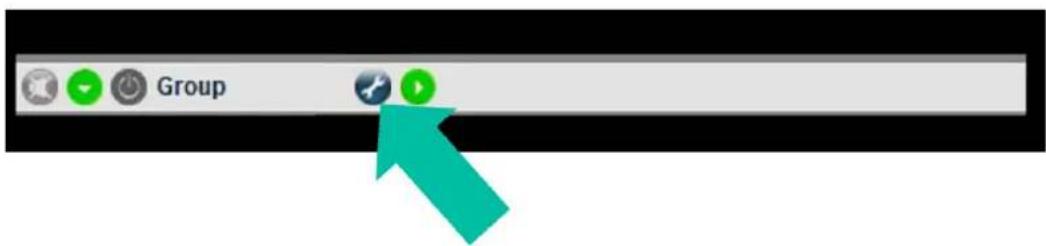

Pour creer un groupe, selectionnez Tools (outils) dans l'écran principal et cliquez sur New Group (nouveau groupe).

Vous devez ensuite attribuer un nom à chaque groupe que vous creez.

Une fois le groupe créé, cliquez sur groupe et les fonctions à regroupe

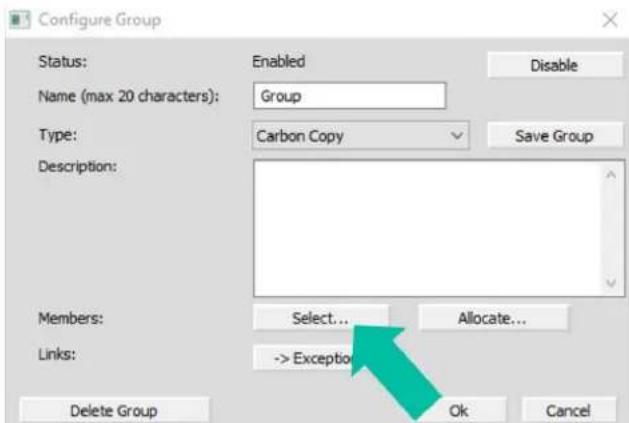

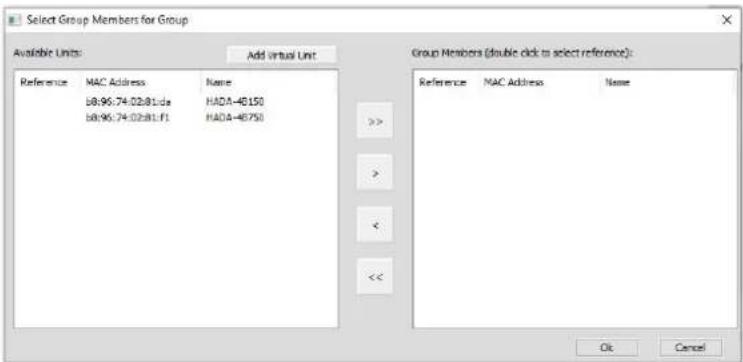

pour déterminer les unités appartenant à ce

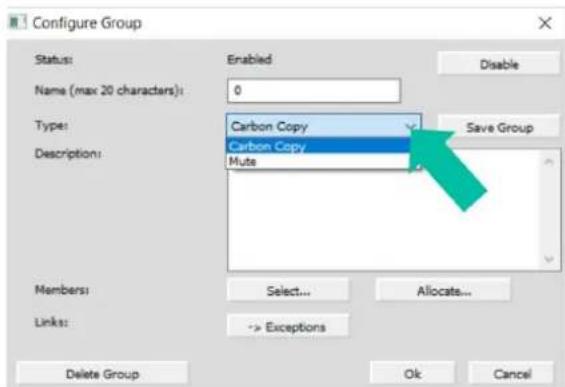

Selectionnez le type de contrôle :

• Carbon Copy: permet de contrôle plusieurs unités à partir d'une seule et même fenêtre de configuration.
• Mute: ne permet de contrôle que la coupure du son des canaux.

Cliquez sur Select pour ajouter d'autres unités au même groupe.

Il est possible d'ajouter des unités physiques presents sur le réseau, ou des unités virtuelles pour creer un groupe sans les unités physiques qui seront ajoutées ultérieurement.

10. CONTROLLE PART TELNET

Les amplificateurs HADA peuvent etre controlés par des systèmes de contrôle tiers a protocole Telnet.

Il suffit d'utiliser un terminal client TCP/IP en se connectant à l'adresse IP de l'amplificateur sur le port 23 pour envoyer les commandes souhaitemes.

Les commandes disponibles sont les suivantes :

- Contrôle du volume des 4 entrées

Chaine de caractères : c0i0m1n1v600e

c0 à c3 = IN1 à IN4

Juste après le caractère « v», indiquez la valeur absolue du volume avec deux décimales.

Par example: 600 = 6,00 dB; -1200 = -12,00 dB

- Contrôle du volume des 4 sorties

Chaine de caractères : c128i0m1n1v600e

c128 à c131 = OUT1 à OUT4

Juste après le caractère « v», indiquez la valeur absolue du volume avec deux décimales.

Par example: 600 = 6,00 dB; -1200 = -12,00 dB

Coupure/retenissement du son (Mute/Unmute)

Chaine de caractères : c0i0m2n2v1e

c0 à c3 = IN1 à IN4

c128 à c131 = OUT1 à OUT4

v1 = Couper le son (Mute)

v0 = R etablr le son (Unmute)

Rappel de preset

Chaine de caractères pour sélection de preset : c0i0m4n4v2e

Juste après le caractère « v», indiquez le numero de preset

Chaine de caractères pour exécution de preset : m3n3i1e

Après l'exécution du preset, celui-ci sera actif. Le graphique ne sera pas mis à jour en temps réel dans HADA DSP Manager (par exemple en cas de changement de volume) mais il le sera à la prochaine connexion au logiciel.

ecler

Toutes les caractéristiques du produit sont susceptibles de varier en raison des tolérances de fabrication. NEEC AUDIO BARCELONA S.L. se reserve le droit d'apporter à la conception ou à la fabrication des modifications ou améliorations qui peuvent affecter les caractéristiques de ce produit.

Pour des questions techniques, contactez votre fournisseur, distributeur ou replissez le formulaire de contact sur notre site Internet, dans Support / Technical requests.

Motors, 166-168 | 08038 Barcelona, Espagne | Tel. [phone] | [e-mail] | www.ecler.com

Et CW	HADDA DSP MANAGER	Premiers	Conexon Automatique	Login	Ecran	Configuration	Mode Admin	Groupes	Contrôle par
	Et Mises à jour	pas	avec un ordinateur	principal	d'appareil	d'adaparéil	MODE Admin	Groupes	TELENET
HW	PRECAUTIONS	ENVIÑRONNEMENT	CONTENU	DESCRIPTION et FONCTIONS des FACES	INSTALLER et CONNECTER	FONCTIONNEL	DÉMARRAGE et TECHNIQUES
