NF-A14x25r G2 PWM - Système de refroidissement de matériel informatique Noctua - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de boîtier 140 mm
Marque	Noctua
Modèle	NF-A14x25r G2 PWM
Dimensions	140 x 140 x 25 mm
Poids	Env. 200 g
Alimentation	12 V DC, PWM (4 broches)
Plage de vitesse	300 - 1500 tr/min (avec L.N.A. : 1200 tr/min max.)
Débit d'air maximal	140,2 m³/h
Niveau sonore maximal	24,6 dB(A)
Pression statique maximale	2,08 mm H₂O
Type de roulement	SSO2 (Auto-Stabilisation Oil Pressure)
Connecteur	4 broches PWM
Longueur du câble	50 cm
Accessoires inclus	Adaptateur faible bruit NA-RC14, câble en Y NA-YC1, patins anti-vibrations en silicone, vis de montage, adaptateur 3 broches vers 4 broches (en option)
Fonctions principales	Optimisé pour radiateurs et boîtiers ; cadre arrondi (r) pour meilleur dégagement des RAM ; fixation SecuFirm2+ ; pales AOO (Advanced Acoustic Optimisation) ; bonnes performances acoustiques et thermiques
Entretien et nettoyage	Nettoyer les pales et le cadre avec un chiffon doux non pelucheux ; utiliser de l'air comprimé pour enlever la poussière ; ne pas utiliser d'alcool ni de solvants ; garantir une ventilation adéquate du boîtier pour éviter les accumulations de poussière
Sécurité	Couper l'alimentation avant toute intervention ; ne pas insérer d'objets métalliques dans les pales ; utiliser les vis fournies pour le montage ; ne pas dépasser la tension nominale de 12 V
Pièces détachées et réparabilité	Les ventilateurs Noctua ne sont pas réparables par l'utilisateur ; en cas de défaut, contacter le service client via [e-mail] ; garantie fabricant de 6 ans
Informations générales	Conçu en Autriche ; compatible avec la plupart des boîtiers et radiateurs standards 140 mm ; remplace la version précédente NF-A14 ; classe de protection IP00 ; température de fonctionnement de -10°C à +70°C

FOIRE AUX QUESTIONS - NF-A14x25r G2 PWM Noctua

Quelle est la différence entre le NF-A14x25r G2 PWM et le NF-A14 standard ?

Le NF-A14x25r G2 PWM est la version round frame (cadre arrondi) du modèle NF-A14, optimisé pour améliorer le dégagement autour des slots RAM. Il intègre également la technologie de paliers SSO2 et les pales AOO pour de meilleures performances acoustiques.

Puis-je utiliser ce ventilateur sur un radiateur de watercooling ?

Oui, le NF-A14x25r G2 PWM est parfaitement adapté pour les radiateurs de watercooling de type 140 mm. Ses pales optimisées offrent une excellente pression statique pour traverser les ailettes du radiateur.

Comment brancher le ventilateur sur ma carte mère ?

Le ventilateur est équipé d'un connecteur PWM 4 broches. Branchez-le directement sur un en-tête de ventilateur PWM de la carte mère. Si vous avez besoin de réduire la vitesse, utilisez l'adaptateur L.N.A. fourni (NA-RC14).

Que faire si le ventilateur fait du bruit ?

Vérifiez que le ventilateur est correctement fixé et qu'il n'y a pas d'obstruction ou de frottement avec des câbles. Utilisez les patins anti-vibrations inclus pour réduire les vibrations. Si le bruit persiste, essayez l'adaptateur L.N.A. pour réduire la vitesse.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur et utilisez un chiffon doux non pelucheux pour essuyer les pales et le cadre. Pour la poussière tenace, utilisez de l'air comprimé en maintenant les pales immobiles. Ne jamais utiliser de liquide ou de solvant.

Le ventilateur est-il compatible avec mon boîtier ?

Le NF-A14x25r G2 PWM a des dimensions standard de 140x140x25 mm. Vérifiez l'emplacement de montage dans votre boîtier. Il est compatible avec la plupart des boîtiers supportant des ventilateurs 140 mm.

Puis-je utiliser ce ventilateur avec un contrôleur de vitesse ?

Oui, le connecteur PWM permet un contrôle de vitesse via la carte mère ou via un contrôleur PWM externe. Le ventilateur peut également fonctionner en tension (3 broches) si vous utilisez l'adaptateur fourni.

Le ventilateur tourne-t-il en continu ?

En mode PWM, la vitesse est contrôlée par la carte mère en fonction de la température. Il peut s'arrêter complètement si la température est très basse (selon les réglages du BIOS). Avec l'adaptateur L.N.A., la vitesse est limitée à ~1200 tr/min.

Quelle est la garantie de ce ventilateur ?

Noctua offre une garantie fabricant de 6 ans à compter de la date d'achat. En cas de défaut, contactez le service client via [e-mail] pour un remplacement rapide.

Puis-je monter ce ventilateur en extraction ?

Oui, le sens de montage peut être inversé. Assurez-vous que la flèche indiquant le sens du flux d'air sur le cadre soit orientée dans la direction souhaitée (généralement sortie).

MODE D'EMPLOI NF-A14x25r G2 PWM Noctua

Nous vous remercions d'avoir choisi le Noctua NH-D15 G2

Durant toute une décennie, le modèle original NH-D15 a été considéré par beaucoup comme le meilleur ventirad du marché. La version G2 reste fidèle à cette réputation tout en améliorant encore les performances acoustiques et de refroidissement du modèle légendaire.

Profitez pleinement de votre NH-D15 G2 !

Cordialement,

Ce guide d'installation vous guidera pas à pas tout au long de la procédure d'installation du système de fixation SecuFirm2 + ™.

Avant d'installer le ventirad, veuillez consulter le centre de compatibilité accessible depuis notre site Internet (ncc.noctua.at) et assurez-vous que le ventirad est pleinement compatible avec votre carte mère.

Veuillez vérifier que l'espace disponible au sein du boîtier est suffisant pour installer le ventirad et qu'il n'existe aucun problème de compatibilité avec les autres composants (ex : barrettes de mémoire houtes).

Veuillez vérifier très attentivement que ni le dissipateur ni les agrafes de fixation n'entrent en contact avec la carte graphique ou toute autre carte PCIe installée.

Noctua ne saurait être tenu responsable en cas de dommages u pertes dus à un problème de compatibilité.

En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail].

Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals

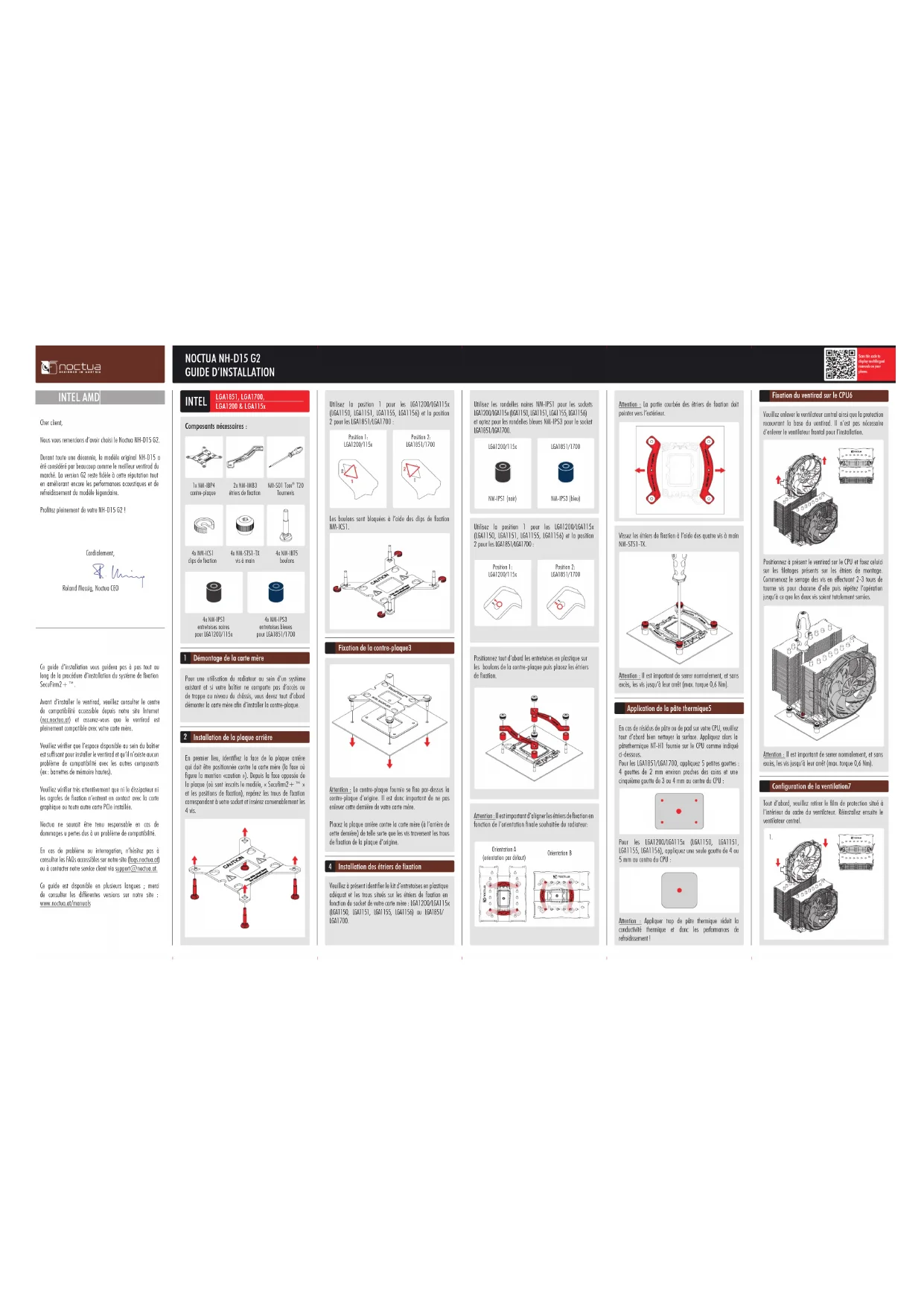

NOCTUA NH-D15 G2

GUIDE D'INSTALLATION

INTEL

LGA1851, LGA1700, LGA1200 & LGA115x

Composants nécessaires

1x NM-IBP4 contre-plaque
2x NM-IMB3 étriers de fixation
NM-SD1 Torx® T20

4x NM-ICS1 clips de fixation
4x NM-STS1-TX vis à main
4x NM-IBT5 houlons

4x NM-IPS1
enmetoises noires pour LGA120Q/115x
4x NM-IPS3
enléroises blebes pour LGA1851/1700

Démontage de la carte mère

Pour une utilisation du radiateur au sein d'un système existant et si votre boîtier ne comporte pas d'accès ou de trappe au niveau du châssis, vous devez tout d'abord démonter la carte mère afin d'installer la contre-plaque.

Installation de la plaque arrière

En premier lieu, identifiez la face de la plaque arrière qui doit être positionnée contre la carte mère (la face où figure la mention «caution »). Depuis la face opposée de la plaque (où sont inscrits le modèle, « Secufirm2 + ™ » et les positions de fixation), repérez les trous de fixation correspondant à votre socket et insérez convenablement les 4 vis.

CAUTION HOTTER

Utilisez la position 1 pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et la position 2 pour les LGA1851/LGA1700 :

Les boulons sont bloquées à l'aide des clips de fixation NM-ICS1.

Fixation de la contre-plaque3

Attention : Le contre-plaque fournie se fixe par-dessus la contre-plaque d'origine. Il est donc important de ne pas enlever cette dernière de votre carte mère.

Placez la plaque arrière contre la carte mère (à l'arrière de cette dernière) de telle sorte que les vis traversent les trous de fixation de la plaque d'origine.

4 Installation des étriers de fixation

Veuillez à présent identifier le kit d'entretoises en plastique adéquat et les trous situés sur les étriers de fixation en fonction du socket de votre carte mère : LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) ou LGA1851/LGA1700.

Utilisez les rondelles noires NM-IPS1 pour les sockets LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156) et optez pour les rondelles bleues NM-IPS3 pour le socket LGA1851/LGA1700.

LGA1200/115x

NM-IPS1 (noir)

LGA1851/1700

NM-IPS3 (bleu)

Utilisez la position 1 pour les LGA1200/LGA115x

Positionnez tout d'abord les entretoises en plastique sur les boulons de la contre-plaque puis placez les étriers de fixation.

Attention : Il est important d'aligner les étriers de fixation en fonction de l'orientation finale souhaitée du radiateur:

Orientation A (orientation par défaut)

Orientation B

Attention : La partie courbée des étriers de fixation doit pointer vers l'extérieur.

Vissez les etriers de fixation à l'aide des quatre vis à main NM-STS1-TX.

Attention : Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0,6 Nm).

Application de la pâte thermique5

En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d'abord bien nettoyer la surface. Appliquez alors la pâtethermique NT-H1 fournie sur le CPU comme indiqué ci-dessous.

Pour les LGA1851/LGA1700, appliquez 5 petites gouttes : 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU :

Pour les LGA1200/LGA115x (LGA1150, LGA1151, LGA1155, LGA1156), appliquez une seule goutte de 4 ou 5 mm au centre du CPU :

Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement !

Fixation du ventirad sur le CPU6

Veuillez enlever le ventilateur central ainsi que la protection recouvrant la base du ventirad. Il n'est pas nécessaire d'enlever le ventilateur frontal pour l'installation.

Positionnez à présent le ventirad sur le CPU et fixez celuici sur les filetages présents sur les étriers de montage. Commencez le serrage des vis en effectuant 2-3 tours de tourne vis pour chacune d'elle puis répétez l'opération jusqu'à ce que les deux vis soient totalement serrées.

Attention : Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0,6 Nm).

Configuration de la ventilation7

Tout d'abord, veuillez retirer le film de protection situé à l'intérieur du cadre du ventilateur. Réinstallez ensuite le ventilateur central.

noctua DESIGNED IN AUSTRIA

NOCTUA NH-D15 G2

GUIDE D'INSTALLATION

Pour un meilleur dégagement des modules RAM, le ventilateur frontal peut être déplacé vers le haut. Notez

cependant qu'une telle manipulation augmentera de fait la hauteur totale du ventirad pour atteindre 168 mm.

1.

Il est par ailleurs possible d'utiliser le ventirad avec seulement le ventilateur central installé afin d'offrir la meilleure compatibilité possible avec les modules mémoire.

Branchez le(s) ventilateur(s) à un des connecteurs de ventilation situés sur la carte mère. Si besoin utilisez le câble en Y NA-YC1 pour brancher deux ventilateurs à un même connecteur de ventilation. En fonction de votre CPU et de la température au sein de votre boîtier, vous souhaiterez peut-être brancher le connecteur L.N.A. (Low Noise Adaptor) NA-RC14 afin de réduire encore les émissions sonores du ventilateur.

Attention: ne jamais utiliser un adaptateur unique pour deux ventilateurs (en l'insérant avant le câble en Y).

Attention : en cas d'utilisation de l'adaptateur L.N.A., veuillez vérifier la température de votre CPU à l'aide d'un outil logiciel adapté (ex: l'application disponible auprès du fabricant de votre carte mère) afin d'éviter le passage automatique de votre CPU en mode throttling, déclenché par une température trop élevée.

Si le refroidissement s'avérait insuffisant, veuillez augmenter la ventilation du boîtier ou bien retirer les adaptateurs faible bruit (LNA).

Transport de votre système!

Puisqu'il est impossible de calculer ou d'agir précisément sur les forces en jeu s'exerçant sur une configuration informatique lors d'un transport (ex : en cas d'expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad. En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s'exercer durant le transport.

Garantie, service client et FAQs!

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous fforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NH-D15 G2, n'hésitez pas à contacter notre service client via [e-mail].

Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at

AMD

AM5 & AM4

Composants nécessaires :

Contre-plaque d'origine pour AMD (pré-installé sur la carte mère)
NM-SD1 Torx® T20 Tournevis

NM-AMB14b
étrier de fixation

NM-AMB14a
étrier de fixation

4x NM-APS4
entretoises grises en
4x NM-ALS1-TX
vis longues
1

Enlever le système de rétention d'origine – mettre en place la contre-plaque

Le système de fixation SecuFirm2 + ™ s'installe directement sur la plaque arrière d'origine de la carte mère. Ainsi, et si cela n'a jamais été fait dans le passé lors d'installations précédentes, veuillez enlever le module de rétention prévu pour la fixation du ventirad originel en le dévissant de la plaque arrière. Cette opération est nécessaire avant de passer à l'étape suivante.

Dans le cas des AM4, le fait de dévisser le module de rétention d'origine nécessitera le maintien manuel de la plaque arrière qui n'est plus retenue. Si vous ne retrouvez pas la plaque arrière de votre AM4, veuillez nous contacter via [e-mail]. Pour les AM5, la plaque arrière est vissée au socket et reste donc en place lors de cette opération.

Installation des étriers de fixation

Placez en premier lieu les entretoises en plastique sur le filetage de la plaque arrière. Vous pouvez alors visser les étriers de fixation NM-AMB14 à l'aide des quatre longues vis NM-ALS1-TX.

Pour les AM5 et les CPU AM4 des séries Ryzen 5000/3000, sélectionnez le trou correspondant à un décalage de -7mm afin d'optimiser la qualité du contact et les performances.

Pour les APU ainsi qu'avec les autres CPU AM4, ou en cas de problèmes de compatibilité en position déportée (ex : gène avec les dissipateurs de la carte mère), veuillez opter pour la position standard (0).

Position déportée

Position standard (sans déport)

Position déportée

-7mm NM-AMB144 NORTH ○ CPU ↓ AMD RYZEN SUPPLIER

Position standard (sans déport)

Attention : Veuillez bien vous assurer que l'inscription "CPU →" pointe bien en direction du CPU et que la barre NM-AMB14a identifiée avec la mention « North » (Nord) est bien installée côté Nord (au-dessus) du socket et que la barre NM-AMB14b identifiée avec la mention « South » (Sud) est bien installée côté Sud (en bas) du socket comme illustré ci-dessus.

Il est important de serrer normalement, et sans excès, les vis jusqu'à leur arrêt (max. torque 0.6 Nm).

Application de la pâte thermique

En cas de résidus de pâte ou de pad sur votre CPU, veuillez tout d'abord bien nettoyer la surface.

Sur les AM5, positionnez la barrière pour pâte thermique NA-TPG1 sur le CPU afin d'éviter l'accumulation d'excédents de pâte thermique sur les contours du dissipateur.

Assurez-vous que la barrière pour pâte thermique suit bien les contours du dissipateur thermique sans dépasser des limites de ce dernier.

Appliquez 5 petites gouttes ; 4 gouttes de 2 mm environ proches des coins et une cinquième goutte de 3 ou 4 mm au centre du CPU :

AM4

AM5

Attention : Appliquer trop de pâte thermique réduit la conductivité thermique et donc les performances de refroidissement !

Fixation du ventirad sur le CPU

Veuillez vous référer à l'étape 6 du manuel d'installation pour Intel.

Configuration de la ventilation5

Veuillez vous référer à l'étape 7 du manuel d'installation pour Intel.

Transport de votre système!

Puisqu'il est impossible de calculer ou d'agir précisément sur les forces en jeu s'exerçant sur une configuration informatique lors d'un transport (ex : en cas d'expédition), nous recommandons habituellement, par sécurité, de démonter le ventirad. En cas de non-démontage de ce dernier, Noctua ne saurait être tenu pour responsable des dommages causés par une pression excessive pouvant s'exercer durant le transport.

Garantie, service client et FAQs!

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous fforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NH-D15 G2, n'hésitez pas à contacter notre service client via [e-mail].

Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at

NM-ISW1

Rondelles de calage permettant d'améliorer la qualité de contact et la performance sur LGA1700

Ajouter des entretoises de compensation de 1 mm sous l'ILM (Independant Loading Mechanism) du socket LGA1700 permet de réduire la pression exercée par ce mécanisme de rétention sur le CPU et ainsi la déformation de ce dernier due à cette pression. Avec un CPU ainsi moins déformé, on génère une meilleure qualité de contact entre le CPU et un ventirad pourvu d'une base faiblement ou moyennement convexe (version standard et LBC) et on améliore par conséquent les performances thermiques avec des gains oscillant généralement entre 2 et 3°C. L'installation d'un ventirad HBC (High Base Convexity) sur un CPU ayant préalablement subi la pression complète d'un ILM sur des périodes plus longues permet potentiellement d'obtenir là aussi de légers gains de température. Pour de plus amples informations, merci de consulter cet article : www.noctua.at/lga1700-ilm-mod.

Attention : l'utilisation de rondelles de calage ou de cadres de contact pour réduire la pression de l'ILM sur les sockets LGA1700 est devenue une pratique courante. Il est généralement plus sûr de suivre la procédure détaillée ci-après et il n'a pas été observé de conséquences négatives sur le long terme. Notez néanmoins que tous les risques liés à une modification du socket relèvent de l'entière responsabilité de l'utilisateur. Noctua ne saurait être tenu pour responsable d'un quelconque dommage pouvant être causé par l'ajout des rondelles de calage fournies ou lors de cette opération.

Veuillez suivre cette procédure pour l'installation des rondelles NM-ISW1 :

1

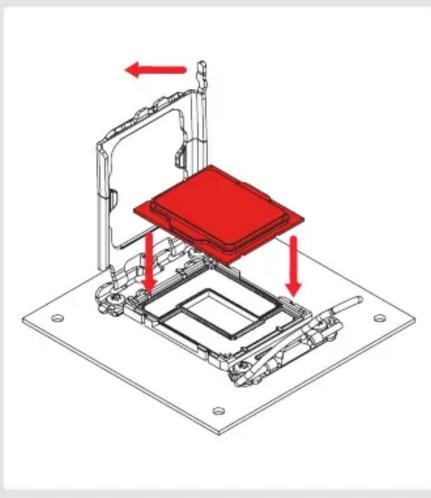

Positionnez la carte mère à plat sur une surface antistatique. Ouvrez le socket et insérez le CPU (fin d'éviter d'endommager les connecteurs du socket durant les

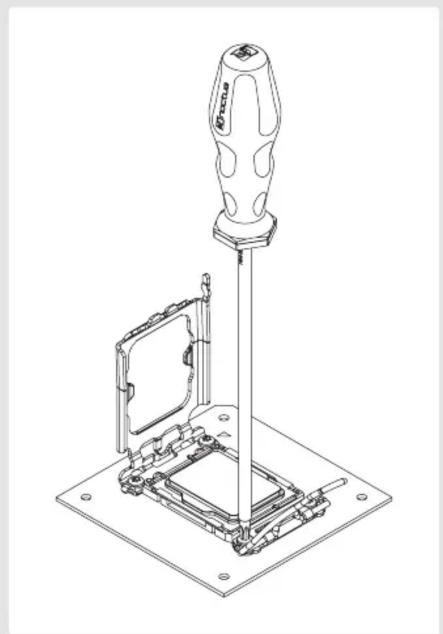

Enlevez les 4 vis de l'ILM en utilisant le tournevis Torx ^® T20 fourni avec le ventirad et déposez l'ILM.

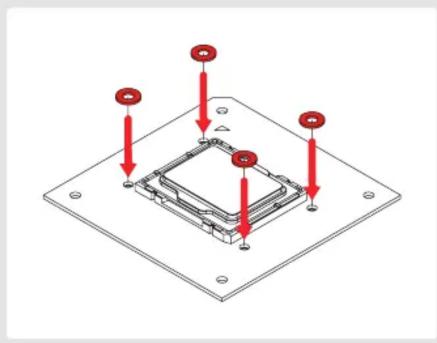

Positionnez les 4 rondelles de calage sur les 4 orifices de montage de l'ILM.

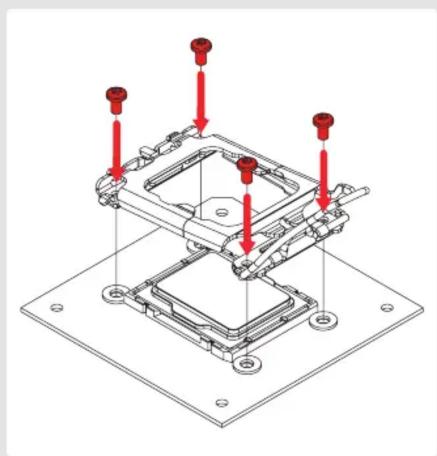

Remettez l'ILM en place et vissez-le à l'aide des 4 vis d'origine. Serrez avec douceur les vis jusqu'à leur arrêt mais n'exercez pas de force excessive (couple maxi de 0,6 Nm).
