Caractéristiques techniques	Écran de 23,8 pouces, résolution Full HD (1920 x 1080), technologie IPS, temps de réponse de 5 ms, luminosité de 250 cd/m², taux de contraste de 1000:1.
Connectivité	Ports HDMI, VGA, et sortie audio.
Utilisation	Idéal pour le travail de bureau, la navigation sur Internet, et le divertissement multimédia.
Réglages ergonomiques	Inclinaison réglable pour un confort optimal.
Consommation d'énergie	Consommation typique de 25 W, mode veille de 0,5 W.
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs.
Sécurité	Certifications CE, RoHS, et TCO.
Informations générales	Moniteur compatible avec les systèmes Windows et Mac, garantie de 3 ans.

FOIRE AUX QUESTIONS - PRO MP245V MSI

Comment régler la luminosité de mon moniteur MSI PRO MP245V ?

Pour régler la luminosité, appuyez sur le bouton 'Menu' situé sur le moniteur, puis naviguez jusqu'à l'option 'Luminosité' à l'aide des boutons fléchés. Ajustez la luminosité selon vos préférences et validez.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que la prise fonctionne. Essayez également de brancher le moniteur sur une autre prise pour éliminer un éventuel problème d'alimentation.

Comment connecter mon moniteur MSI PRO MP245V à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter votre moniteur à votre ordinateur. Assurez-vous que le moniteur est sélectionné comme source d'entrée appropriée en utilisant le bouton 'Source' sur le moniteur.

Pourquoi l'image de mon moniteur est-elle floue ?

Vérifiez que la résolution de votre ordinateur est réglée sur la résolution native du moniteur (1920 x 1080). Vous pouvez ajuster cela dans les paramètres d'affichage de votre système d'exploitation.

Mon moniteur MSI PRO MP245V émet un bruit étrange, que dois-je faire ?

Si vous entendez un bruit, éteignez le moniteur et débranchez-le. Vérifiez les câbles pour des dommages visibles. Si le bruit persiste après avoir rebranché, contactez le support technique MSI.

Comment activer le mode de faible lumière bleue sur le MSI PRO MP245V ?

Accédez au menu OSD en appuyant sur le bouton 'Menu', puis recherchez l'option 'Mode de faible lumière bleue'. Activez-le pour réduire l'émission de lumière bleue et protéger vos yeux.

Mon moniteur ne détecte pas le signal de l'ordinateur, que faire ?

Assurez-vous que le câble vidéo est correctement connecté à la fois au moniteur et à l'ordinateur. Essayez de changer le câble ou de tester un autre port sur votre ordinateur.

Comment réinitialiser les paramètres d'usine de mon moniteur MSI PRO MP245V ?

Accédez au menu OSD, naviguez jusqu'à 'Configuration', puis sélectionnez l'option 'Réinitialiser' pour restaurer les paramètres d'usine.

Le moniteur n'affiche pas les couleurs correctement, que faire ?

Vérifiez les paramètres de couleur dans le menu OSD. Vous pouvez également essayer de réinitialiser les paramètres d'usine ou de mettre à jour les pilotes de votre carte graphique.

MODE D'EMPLOI PRO MP245V MSI

Contenu de l'emballage 3

Installation du pied de support ____ ____ ____ ____ ____ ____ ____ 4

Réglage de l'écran 7

Vue d'ensemble de l'écran____9

Connexion de l'écran au PC 11

Configuration de l'OSD 13

Bouton de navigation 13

Touche de raccourci....13

Menus OSD. 14

Professional (Professionnel). 14

Image 16

Input Source (Source d'entrée) 18

Navi Key (Bouton de navigation)....18

Setting 19

Caractéristiques 20

Modes d'affichage pré définis 22

Pour commencer

Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d'utiliser une dragonne reliée à la terre pour éviter l'électricité statique.

Contenu de l'emballage

Écran	PRO MP245VPRO MP251	PRO MP251P
Documentation	Guide de démarrage rapide
Accessoires	Pied de support	Pied de support avec vis
	Base du pied de support	Base du pied de support avec vis
	Vis pour fixation murale x6
	Cordon d'alimentation
	Alimentation externe
Câble	Câble HDM ^TM haute vitesse (sel on modèle)

Important

• Contactez votre lieu d'achat ou votre distributeur local si l'un des éléments est endommagé ou manquant.
  • Le contenu de l'emballa ne peut varier en fonction du pays.

Installation du pied de support

Important

• Placez l'écran sur une surface souple et protégée pour éviter de rayer le panneau d'affichage.
  • N'utilisez aucun objet pointu sur l'écran.

PRO MP245V

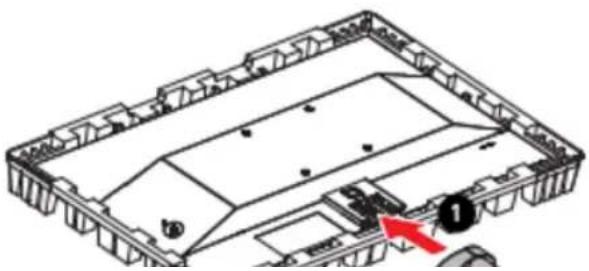

1. Laissez l'écran dans son emballage de protection. Alignez et poussez doucement le pied de support vers la rainure de l'écran jusqu'à ce qu'il se verrouille en place.
2. Alignez et poussez doucement la base vers le pied de support jusqu'à ce qu'elle se verrouille en place.
3. Assurez-vous que le pied de support est correctement installé avant de remettre l'écran en position verticale.

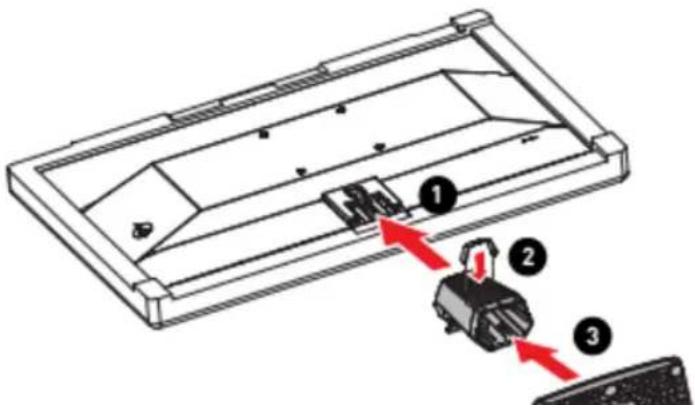

1. Laissez l'écran dans son emballage de protection. Alignez et poussez doucement le pied de support vers la rainure de l'écran jusqu'à ce qu'il se verrouille en place.
2. Alignez et poussez doucement l'organisateur de câble vers le pied de support jusqu'à ce qu'il se verrouille en place.
3. Alignez et poussez doucement la base vers le pied de support jusqu'à ce qu'elle se verrouille en place.
4. Assurez-vous que le pied de support est correctement installé avant de remettre l'écran en position verticale.

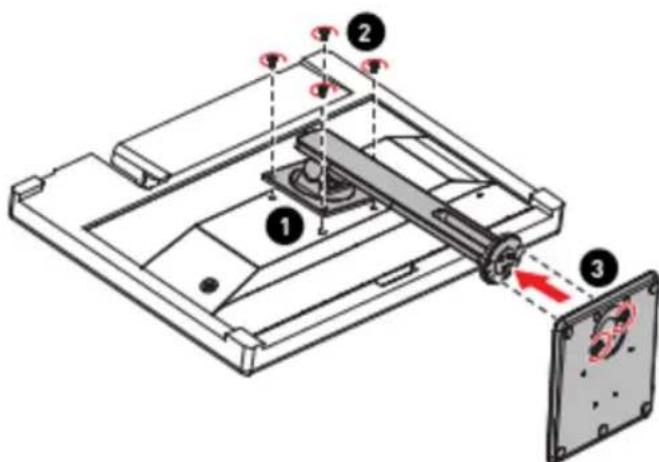

1. Laissez l'écran dans son emballage de protection. Alignez le pied de support sur la rainure de l'écran.
2. Fixez le pied de support avec les vis dédiées.
3. Raccordez la base au pied de support et serrez la vis pour la fixer.
4. Assurez-vous que le pied de support est correctement installé avant de remettre l'écran en position verticale.

Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage.

Important

• Évitez de toucher le panneau d'affichage en réglant l'écran.
• Veuillez incliner légèrement l'écran vers l'arrière avant de le faire pivoter:

PRO MP245V

-5° 20°

PRO MP251

-5° 20°

PRO MP251P

-5° 20°

1

30° 30°

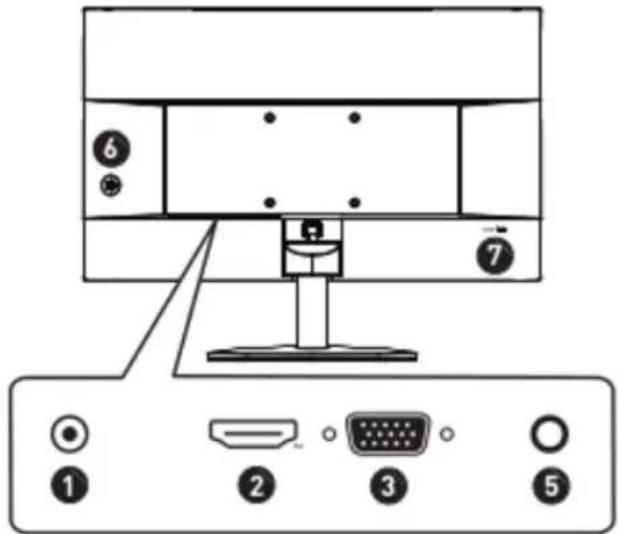

Vue d'ensemble de l'écran

PRO MP245V

Connexion de l'écran au PC

1. Éteignez votre ordinateur.
2. Connectez le câble vidéo depuis l'écran vers votre ordinateur.
3. Assemblez l'alimentation externe et le cordon d'alimentation. (Figure A)
4. Connectez l'alimentation externe à la prise d'alimentation de l'écran. (Figure B)
5. Branchez le cordon d'alimentation dans la prise électrique. (Figure C)
6. Allumez l'écran. (Figure D)
7. Allumez l'ordinateur puis attendez que l'écran détecte automatiquement la source du signal.

Important

L'alimentation exterme peut varier selon le pays.

Selon modèle

Ce chapitre fournit des informations essentielles sur la configuration de l'OSD.

Important

Toutes les informations sont sujettes à modification sans préavis.

Bouton de navigation

L'écran dispose d'un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l'affichage à l'écran (OSD).

Professional (Professionnel)

Menu de 1er niveau	Menu de 2ème/3ème niveau	Description
Modu	Eco (Éco)	• Utilisez le bouton Haut ou Bas pour sélectionner et pré visualiser les effets du mode.
	User (Utilisateur)
	Anti-Blue (Anti-blau)	• Appuyez sur le bouton central pour confirmer et appliquer votre mode.
Menu de 1er niveau	Menu de 2ème/Dame niveau		Description
Refresh Rate (Taux der rafraîchissement)	Location(Emplacement)	Left Top(En haut à gauche)	• L'emplacement est réglable dans le menu OSD. Appuyez sur le bouton central pour confirmer et appliquer votre emplacement du taux de rafraîchissement• Cetécran suit et fonctionne au taux de rafraîchissement de l'écran prédéfini du système d'exploitation.
		Right Top(En haut à droite)
		Left Bottom(En bas Àgauche)
		Right Bottom(En bas àdroite)
	OFF (ARRÊT)
	ON (MARCHE)
Alarm Clock (Réveil)	Location(Emplacement)	Left Top(En haut à gauche)	• Après avoir réglé l'heure, appuyez sur le bouton central pour activer la minuterie.• Les utilisateurs doivent restaurer manuellement leur alarm préintégrée après la coupure et reconnexion de l'alimentation CA
		Right Top(En haut à droite)
		Left Bottom(En bas àgauche)
		Right Bottom(En bas àdroite)
	OFF (ARRÊT)
	15:00	00:01 - 99:59
	30:00
	45:00

Menu de 1er niveau	Menu de 2ème/3ème niveau		Description
Screen Assistance (Aide à l'écran)	None (Au cun)		• Les utilisateurs peuvent ajuster la fonction Aide à l'écran dans n'importe quel mode.
Screen Size (Taille de l'écran)	Auto		• Les utilisateurs peuvent ajuster la taille de l'écran dans n'importe quel mode, n'importe quelle résolution et n'importe quel taux de rafraîchissement de l'écran.
	4:3
	16:9
Adaptive-Sync	OFF (ARRÊT)		• La technologie Adaptive - Sync empâche la distorsion de l'écran.• L'activation d'Adaptive-Sync affectera :
	ON (MARCHE)
			Fonction affectée	État de la fonction
			» MPRT	Réglés sur ARRÊT


Menu de Terniveau	Menu de 2ème/1ème niveau		Description
Low Blue Light (Faible lumière bleue)	OFF (ARRÊT)		La fonction Faible lumière bleue protège vos yeux de la lumière bleue. Lorsqu'elle est activée, elle ajuste la température des couleurs de l'écran pour obtenir une luminesité jeune accentulée.En mode Anti-lumière bleue, il est obligatoire d'activer la fonction Faible lumière bleue.
	ON (MARCHE)
HOCR	OFF (ARRÊT)		La fonction HDCR améliere la qualité de l'image en augmentant le contraste des images.L'activation de HDCR affectera :
	ON (MARCHE)
			Fonction affectée	État de la fonction
			Luminosité	Impossible de sélectionner
			MPRT	Régale sur ARRÊT
Color Temperature (Température de couleur)	Cool (Froid)		Utilisez le bouton Haut ou Bas pour sélectionner et prévisualiser les effets du mode.
	Normat
	Warm (Chaudi)		Appuyez sur le bout on central pour confirmer et appliquer votre mode.
			Les utilisateurs peuvent ajuster la température de couleur en mode Personnalisation.
	Customization (Personnalisation)	R(0-100)
		G(0-100)
		B(0-100)
AutoConfig			Pour D-Sub uniquement, ce réglage est initial lors de la détection d'autres couriers

Input Source (Source d'entrée)

Menu de 1er niveau	Menu de 2ème niveau	Description
HOMITM		• Les utilisateurs peuvent ajuster la source d'entrée dans n'importe quel mode.
D-Sub
AutoScan (Balayage auto)	OFF (ARRÊT)	• L'utilisateur peut appuyer sur le bouton de navigation puis sélectionner la source d'entrée dans les cassulants :• Quand la fonction « Auto Scan » est réglée sur OFF et que l'écran est en mode d'économie d'énergie.• Quand le message « Au cun signal » apparaît à l'écran.
	ON (MARCHE)

Navi Key (Bouton de navigation)

Menu de Terniveau	Menu de 2ème niveau	Description
Up (Haut)Down (Bus)Left (Gauche)Right (Droite)	OFF (ARRÊT)	• Tous les éléments du bouton de navigation peuvent être ajustés via les menus OSD.
	Brightness (Luminosité)
	Mode
	Alarm Clock (Réveil)
	Input Source (Source d'entrée)
	Refresh Rate(Taux de rattachissement)

Setting

Menu de 1er niveau	Menu de 2ème niveau	Description
Language (Langue)	繁體中文	Les utilisateurs doivent appuyer sur le bouton central pour confirmer et appliquer la réglage de la langue.La langue est un réglage indépendant.Le réglage de la langue des utilisateurs remplacera la valeur d'usine. Lorsque les utilisateurs règlent Réinitialiser sur Oui, la langue n'est pas modifiée.
	English
	Français
	Deutsch
	Italiano
	Español
	한국어
	日本語
	Pyocchié
	Portuguis
	閑体中文
	Bahasa Indonesia
	Türkçe
	(Plus de langues seront disponibles bient à t)
Transparency(Transparance)	0~5	Les utilisateurs peuvent ajuster la transparence dans n'importe quel mode.
OSD Time Out(Temporisation OSDI)	5~30s	Les utilisateurs peuvent ajuster la temporisation OSD dans n'importe quel mode.
Power Button	OFF (ARRÊT)	Réglé sur ARRÊT, les utilisateurs peuvent

Caractéristiques

Écran	PRO MP245V	PRO MP251	PRO MP251P
Taille	23,8 pouces	24,5 pouces
Courbure	Plat
Type de panneau	VA	IPS
Résolution	19 20x1080 (FHD)
Format d'image	16:9
Luminosité	300 nits (typ.)
Rapport de contraste	4000:1	1300:1
Taux de rafraîchissement	100 Hz
Temps de réponse	• 1 ms (MPRT)• 4 ms (GTG)
E/S	• 1 x Connecteur HDMITM• 1 x Port D-Sub• 1 x Prise casque	• 1 x Connecteur HDMITM• 1 x Port D-Sub• 1 x Prise d'entrée ligne• 1 x Prise casque
Angles de vue	178°(HI), 178°(V)
DCI-P3°/ sRGB	75 % / 91 %	80 % / 95 %

Écran		PRO MP245V	PRO MP251	PRO MP251P
Montage VESA		• Type de plaque : 100 x 100 mm• Type de vis : M4 x 10 mm• Diamètre de filetage : 4 mm• Pas de filetage : 0,7 mm• Longueur de filetage : 10 mm
Dimensions (L x h x p)		539,8 x 414, 1 x 198,3 mm	557,5 x 421,8 x 198,3 mm	557,5 x 406,9 x 228,9 mm
Poids	Net	2,68 kg	2,9 kg	4,3 kg
	Brut	4,73 kg	4,4 kg	5,83 kg
Environnement	Opération	• Température : 0 °C à 40 °C• Humidité : 20 % à 90 %, sans condensation• Altitude : 0 ~ 5000 m
	Stockage	• Température : -20 °C à 60 °C• Humidité : 10 % à 90 %, sans condensation

Modes d'affichage prédéfinis

Important

Toutes les informations sont sujettes à modification sans préavis.

Standard	Résolution		HDMI ^TM	D-Sub
VGA	640x480	@60Hz	V	V
		@67Hz	V	V
		@72Hz	V	V
		@75Hz	V	V
Mode Dos	720x480	@60Hz	V
	720x576	@50Hz	V
SVGA	800x600	@56Hz	V	V
		@60Hz	V	V
		@72Hz	V	V
		@75Hz	V	V
XGA	1024x768	@60Hz	V	V
		@70Hz	V	V
		@75Hz	V	V
SVGA	1280x1024	@60Hz	V	V

Problèmes de fonctionnement

La LED d'alimentation est éteinte.

• Appuyez à nouveau sur le bouton d'alimentation du moniteur.
• Vérifiez si le câble d'alimentation du moniteur est correctement branché.

Aucune image.

• Vérifiez si la carte graphique de l'ordinateur est correctement installée.
• Vérifiez si l'ordinateur et le moniteur sont branchés à des prises électriques et sont allumés.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• L'ordinateur est peut-être en mode Veille. Appuyez sur n'importe quelle touche pour activer le moniteur.

L'image de l'écran n'est pas correctement dimensionnée ou centrée.

- Consultez les Modes d'affichage prédéfinis pour définir sur l'ordinateur un réglage adapté à l'affichage par le moniteur.

Pas de Plug & Play.

• Vérifiez si le câble d'alimentation du moniteur est correctement branché.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• Vérifiez si l'ordinateur et la carte graphique sont compatibles Plug & Play.

Consignes de sécurité

• Lisez attentivement et minutieusement les instructions relatives à la sécurité.
• Toutes les mises en garde et tous les avertissements sur l'appareil ou sur le manuel d'utilisation doivent être notés.
• Confiez l'entretien à du personnel qualifié uniquement.

Alimentation

• Avant de brancher l'appareil au secteur, assurez-vous que la tension d'alimentation soit comprise dans les limites de sécurité et qu'elle ait bien été réglée entre 100 et 240 V.
• Si le cordon d'alimentation dispose d'une fiche tripolaire, ne désactivez pas la borne terre de protection de la prise. L'appareil doit être connecté à une prise secteur avec une fonction de terre.
• Veuillez vérifier que le système de la distribution d'électricité du site d'installation dispose d'un disjoncteur de 120/240 V, 20 A (maximum).
• Déconnectez toujours le cordon d'alimentation ou mettez la prise murale hors tension si l'appare il doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.
• Placez le cordon d'alimentation de telle façon qu'on ne puisse pas marcher dessus. Ne placez rien sur le cordon d'alimentation.
• Si l'appareil dispose d'un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI.

Environnement

- Si l'une des situations suivantes survient, faites vérifier l'appareil par du personnel de réparation :

• Le cordon d'alimentation ou la prise est endommagé.
  • Du liquide est entré dans l'appareil.
  • L'appareil a été exposé à l'humidité.
• L'appareil ne fonctionne pas correctement ou vous n'arrivez pas à l'utiliser selon le guide d'utilisation.
  • L'appareil est tombé et est endommagé.
  • L'appareil présente des signes évidents de rupture.

Certification Réduction de la lumière bleue de TÜV Rheinland

La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification réduction de la lumière bleue de l'organisme TUV Rheinland et qui assurent ainsi un confort d'utilisation optimal en préservant la santé oculaire des utilisateurs. Veuillez suivre les instructions ci-dessous pour réduire les symptômes causés par une exposition prolongée à la lumière bleue de votre écran.

• Placez l'écran à une distance allant de 50 à 70 cm de vos yeux et assurez-vous que le centre de l'écran est placé légèrement en dessous d'univeau des yeux.
• Lorsque vous utilisez l'écran pendant une longue période, prenez soin de souvant cligner des yeux pour aider à réduire la fatigue oculaire.
• Faites des pauses de 20 minutes toutes les 2 heures.
• Détourniez le regard de l'écran et regardezun objet éloigné pendant au moins 20 secondes pendant les pauses.
• Faites des étirements pour soulager la fatigue ou la douleur corporelle pendant les pauses.
• Activez la fonction Faible lumière bleue selon modèle.

Certification Antiscintillement de TÜV Rheinland

- L'organisme de certification TÜV Rheinland a testé ce produit pour vérifier si l'écran produit un scintitlement visible et invisible pour l'œithumain pouvant causer la fatigue éculaire.

Flicker Free

Avis réglementaires

Conformité CE

Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU). Ce produit a été testé et déclaré conforme harmonisées pour les équipements informatiques, publiées sous les d'Journal officiel de l'Union européenne.

Déclaration concernant les interférences de radiofréquence FCC-B

Cet équipement a été trouvé satisfaire les limites définies pour un appareil numérique de Classe B conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour apporter une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, il risque de causer des interférences néfastes aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences néfastes à la réception radio ou TV, ce qui peut être déterminé en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de corriger les interférences en adoptant au moins l'une des mesures indiquées ci-dessous:

• Désorientes au dialles ou l'antenna de éducation

Déclaration DEEE

Union européenne / France: En vertu de la Directive de l'Union européenne ("UE") sur les Déchets d'équipements électriques et électroniques, Directive 2012/19/EU, les produits des "équipements électriques et électroniques" ne peuvent plus être jetés comme des déchets ménagers et les fabricants des équipements électroniques concernés seront obligés de reprendre ces produits à la fin de leur cycle de vie utile.

Ce symbole sur le produit indique que ce produit ne peut pas être jeté avec les déchets municipaux. À la place, il est de votre responsabilité de vous dé barrasser de vos déchets d'équipements électriques et électroniques usagés en les remettant à un point de collecte désigné pour le recyclage. Pour plus d'informations sur l'endroit où vous pouvez déposer vos équipements usagés à des fins de recyclage, veuillez contacter votre mairie, votre service de collecte des déchets ménagers ou le magasin où vous avez acheté le produit.

FR Cet appareil, ses accessoires et cordons se recyclent REPRETÉ À LA LIVRAISON OU À DÉPOSER EN VIGUAISON OU À DÉPOSER EN DÉCHIÈTIERE

Points de collectre sur www.querfairednessdurchers.fr Privélégiao la réparation ou le den de votre appareil !

Informations sur les substances chimiques

Conformément aux règlements sur les substances chimiques, tels que le Règlement REACH de l'UE (Règlement CEN° 1907/2006 du Parlement européen et du Conseil), MSI fournit des informations sur les substances chimiques présentes dans les produits à l'adresse suivante: https://csr.msi.com/global/index

Conséctéristiques de produit écolegalique

Avertissement!

Une utilisation excessive des écrans est susceptible de nuire à la vue.

Recommendations:

1. Faites une pause de 10 minutes toutes les 30 minutes de visualisation.
2. Les enfants de moins de 2 ans ne doivent pas être placés devant un écran. Pour les enfants de 2 ans et plus, l'exposition aux écrans doit être limitée à moins d'une heure par jour.

Avis relatif au droit d'auteur et aux marques commerciales

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicitement. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

Les termes HDMI™, interlace multimédia haute définition HDMI™ et habillage commercial HDMI™, et les logos HDMI™ sont des marques commerciales et des marques déposées de HDMI™ Licensing Administrator, Inc.

Si un problème survient avec votre produit et aucune solution ne peut être obtenue à
