Caractéristiques	Détails
Taille de l'écran	27 pouces
Type de panneau	IPS
Résolution	2560 x 1440 (QHD)
Taux de rafraîchissement	165 Hz
Temps de réponse	1 ms (MPRT)
Luminosité	400 cd/m²
Contraste	1000:1
Angles de vision	178° horizontal et vertical
Connectivité	HDMI, DisplayPort, USB
Support VESA	Oui (100 x 100 mm)
Fonctionnalités supplémentaires	FreeSync, HDR, mode jeu
Consommation électrique	Environ 50 W
Dimensions (sans pied)	609.6 x 367.2 x 58.4 mm
Poids	6.8 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - MAG 274PFW MSI

Comment connecter le moniteur MSI MAG 274PFW à mon ordinateur ?

Utilisez un câble HDMI ou DisplayPort pour connecter le moniteur à votre ordinateur. Assurez-vous que le port de sortie de votre ordinateur est compatible avec l'entrée du moniteur.

Que faire si l'écran reste noir après la connexion ?

Vérifiez que le moniteur est bien allumé et que le bon port d'entrée est sélectionné. Essayez également de tester avec un autre câble ou un autre appareil.

Comment ajuster la luminosité et le contraste du moniteur ?

Utilisez les boutons de navigation situés sur le moniteur pour accéder au menu OSD. Dans le menu, vous pouvez ajuster la luminosité et le contraste selon vos préférences.

Le moniteur ne détecte pas le signal de l'ordinateur. Que faire ?

Assurez-vous que le câble est correctement connecté des deux côtés. Redémarrez votre ordinateur et le moniteur. Si le problème persiste, essayez un autre câble ou port.

Comment activer le mode FreeSync sur le moniteur ?

Accédez au menu OSD, allez dans les paramètres d'affichage et activez l'option FreeSync. Assurez-vous également que votre carte graphique est compatible avec FreeSync.

Est-ce que le moniteur MSI MAG 274PFW est compatible avec Windows 10 ?

Oui, le moniteur est compatible avec Windows 10. Il suffit de le connecter et le système devrait le reconnaître automatiquement.

Que faire si les couleurs de l'écran semblent incorrectes ?

Vérifiez les paramètres de couleur dans le menu OSD. Vous pouvez également essayer de réinitialiser le moniteur aux paramètres d'usine.

Comment mettre à jour le firmware du moniteur ?

Téléchargez le dernier firmware depuis le site officiel de MSI, puis suivez les instructions fournies pour mettre à jour le moniteur via un port USB.

Quelle est la taille de l'écran du moniteur MSI MAG 274PFW ?

Le moniteur MSI MAG 274PFW a une taille d'écran de 27 pouces.

Comment nettoyer l'écran du moniteur sans l'endommager ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs.

MODE D'EMPLOI MAG 274PFW MSI

Contenu de l'emballage ____ 3

Installation du pied de support ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____ ____

Réglage de l'écran____5

Vue d'ensemble de l'écran 6

Connexion de l'écran au PC 8

Configuration de l'OSD 9

Bouton de navigation ____ 9

Touche de raccourci....9

Menus OSD. 10

Gaming (Jou) 10

Professional (Professionnel) 13

Image 14

Input Source (Source d'entrée) 14

Navi Key (Bouton de navigation) 15

Settings 15

Caractéristiques 17

Modus d'affichana nolikhofie 10

Pour commencer

Ce chapitre fournit des informations sur les procédures de configuration du matériel. En connectant des appareils, assurez-vous de tenir les appareils et d'utiliser une dragonne reliée à la terre pour éviter l'électricité statique.

Contenu de l'emballage

Écran	MAG 274PFW
Documentation	Guide de dé marrage rapide
Accessoires	Pied de support avec vis
	Base du pied de support avec vis
	Vis pour fixation murale
	Alimentation externe
	Cordon d'alimentation
Câble	Câble HDMITM Premium High Speed (selon modèle)
	Câble DisplayPort (selon modèle)

Important

• Contactez votre lieu d'achat ou votre distributeur local si l'un des éléments est endommagé ou manquant.
• Le contenu de l'emballage peut varier selon le pays et le modèle.

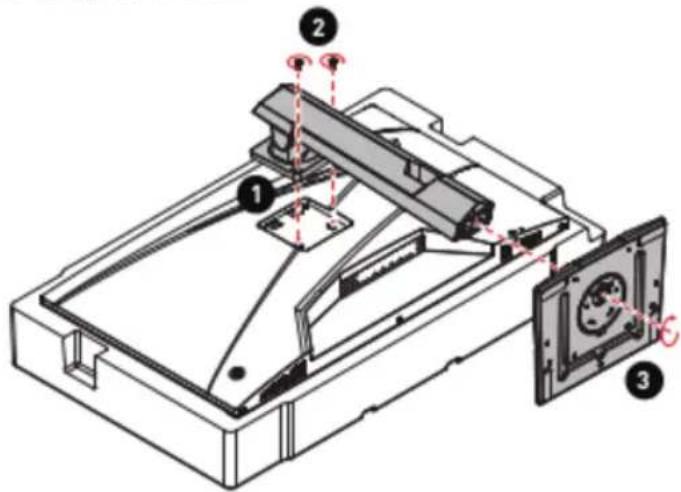

Installation du pied de support

1. Laissez l'écran dans son emballage de protection en mousse. Alignez le pied de support sur la rainure de l'écran.
2. Fixez le pied de support avec les vis dédiées.
3. Raccordez la base au pied de support et serrez la vis pour la fixer.
4. Assurez-vous que le pied de support est correctement installé avant de remettre l'écran en position verticale.

Cet écran est conçu pour maximiser votre confort de visualisation grâce à ses capacités de réglage.

Important

• Évitez de toucher le panneau d'affichage en réglant l'écran.
• Veuillez incliner légèrement l'écran vers l'arrière avant de le faire pivoter.

-5° 20°

45° 45°

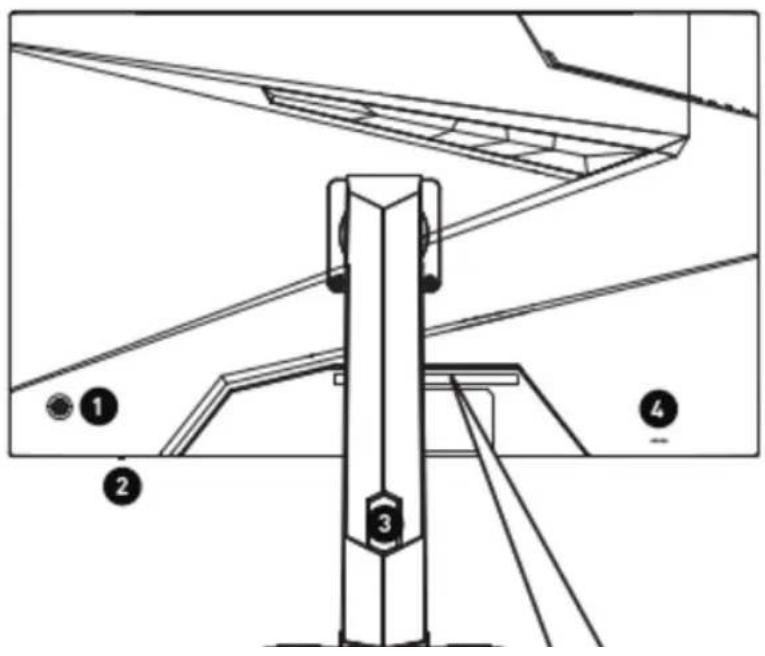

Vue d'ensemble de l'écran

	Bouton d'alimentation et Bouton de navigation
[K772]	LED d'alimentationLa LED s'allumera en blanc après la mise sous tension de l'écran. Si'il n'y a pas d'entrée de signal, elle s'allumera en orange. La LED s'allumera également en orange lorsque l'écran sera en mode veille.
	Trou pour routage des câbles
	Encoche de sécurité Kensington
	Support HDMITM CEC, 1920x1080 @ 180 Hz comme spécifié par la norme HDMITM 2.0b.[DTYA] ImportantPour garantir des performances et une compatibilité optimales, veuillez utiliser uniquement des câbles HDMITM certifiés par le logo officiel HDMITM pour la connexion de cet écran. Pour plus d'informations, veuillez consulter le site https://www.hdmi.org/resource/cables.
6	[SBYA]Support 1920x1080 @ 180 Hz comme spécifié par la norme HDMITM 2.0b.

Important

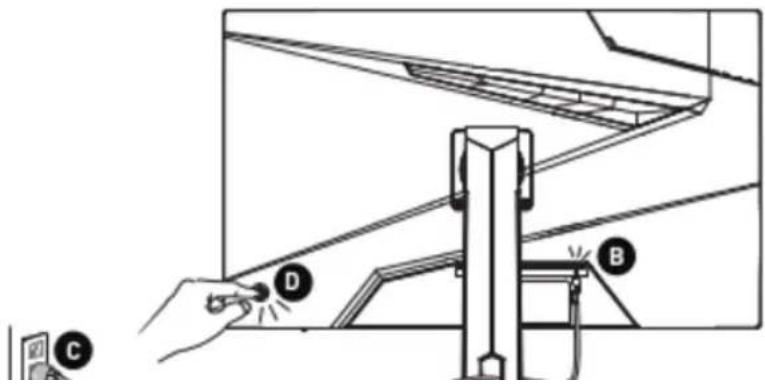

Connexion de l'écran au PC

1. Éteignez votre ordinateur.
2. Connectez le câble vidéo depuis l'écran vers votre ordinateur.
3. Assemble z l'alimentation externe et le cordon d'alimentation. (Figure A)
4. Connectez l'alimentation externe à la prise d'alimentation de l'écran. (Figure B)
5. Branchez le cordon d'alimentation dans la prise électrique. (Figure C)
6. Allumez l'écran. (Figure D)
7. Allumez l'ordinateur puis attendez que l'écran détecte automatiquement la source du signal.

Ce chapitre fournit des informations essentielles sur la configuration de l'OSD.

Important

Toutes les informations sont sujettes à modification sans préavis.

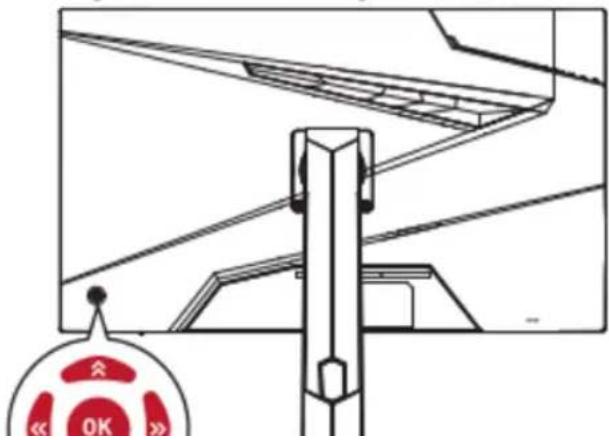

Bouton de navigation

L'écran dispose d'un bouton de navigation, une commande multi-directionnelle permettant de naviguer dans le menu de l'affichage à l'écran (OSD).

Les paramètres suivants sont grisés lors de la réception de signaux HDR :

• Night Vision (Vision nocturne)
- Brightness (Luminosité)
• MPRT
- Contrast (Contraste)
• Low Blue Light (Faible lumière bleue)
• Color Temperature (Température de fluid medium)

Menu de 1er niveau	Menu de 2ème/3ème niveau	Description
Al Vision	OFF (ARRÊT)	• Al Vision améliorer la qualité de l'image en augmentant le contraste des images et la luminosité de l'arrière-plan.• L'activation de Al Vision affectera :
	ON (MARCHE)
		Fonction affectée	État de la fonction
		• Vision nocturne• HDCR• Luminosité	Impossible de sélectionner
		• MPRT	Régul sur ARRÊT
Response Time(Temps de réponse)	Normal	• Le réglage Le plus rapide ni duira le temps der réponse à sa valeur lapitus basse et aidera à améliorer la nettaté des images lorsque vous jouenez à des jeux très rapides.
	Fast (Rapide)
	Faste et Le plus rapide
MPRT	OFF (ARRÊT)	• La fonction MPRT est disponible lorsque le taux de rafraîch isement est supérieur à 85 Hz• L'activation de MPRT affectera :
	ON (MARCHE)
		Fonction affectée	État de la fonction
		• Temps de réponse• Luminosité	Impossible de sélectionner
		• Adaptive Sync• HDCR	Régul sur ARRÊT
		• Format de l'acran t-1	Régul sur Auto
Menu de 1er niveau	Menu de 2ème/Dème niveau		Description
Alarm Clock(Rèveil)	Location(Emplace-ment)	Left Top(En haut à gauche)	• Après avoir réglé l'heure, appuyez sur le bouton OK pour activer laminuterie.• Les utilisateurs doivent restaurer manuellement leur alarme pré réglée après la coupure et réconnexion de l'alimentation CA.
		Right Top(En haut à droite)
		Left Bottom(En bas à gauche)
		Right Bottom(En bas à droite)
	OFF (ARRÊT)
	15.00	00.01 - 99.59
	30.00
	45.00
	60.00
Screen Assistance(Aide à l'écran)	None (Aucun)		• Les utilisateurs peuvent ajuster la fonction Aide à l'écran dans n'importe quel mode.
	Icon(licône)

Professional (Professionnel)

Menu de 1er niveau	Menu de 2ème niveau	Description
Pro Mode(Mode Pro)	Eco (Éco)	• Utilisez le bouton Haut ou Bis pour sélectionner et prévisualiser les effêts du mode.• Appuyez sur le bouton OK pour confirmer et appliquer votre mode.• L'activation de sRGB affectera :
	User (Utilis atour)
	Anti-Blue (Anti-bleu)
	Movie (Rlm)
	Office (Bureau)	Fonction affectée	État del a fonction
	sRGB	• Température de couleur• Faible lumière bleue	Impossible des sélectionner
Low Blue Light(Faible lumière bleue)	OFF (ARRÊT)	• La fonction Faible lumière bleue protège vos yeux de la lumière bleue. Lorsqu'elle est activée, elle ajuste la température des couleurs de l'écran pour obtenir une luminaire jaune accentule.• Lorsque le Mode Pro est réglé sur Anti-bleu, il est obligatoire d'activer la fonction Faible lumière bleue.• La fonction Faible lumière bleue decet écran peut diminuer la lumière bleue émise sans que vous avez à ajuster la fonction OSO.
	ON (MARCHE)
HOCR	OFF (ARRÊT)	• La fonction HDCR améliere la qualité de l'image en augmentant le contraste des images.• L'activation de HDCR affectera :
	ON (MARCHE)	Fonction affectée	État del a fonction


Menu de l'erniveau	Menu de 2ème/2ème niveau		Description
Brightness(Luminosité)	0-100		Ajustez correctement la luminosité en fonction de l'éclairage environnant.
Contrast(Contraste)	0-100		Ajustez correctement la contraste pour détendre vos yeux.
Sharpness(Nettaté)	0-5		La nettoté améliere laclanté et les détails des images.
Color Temperature(Temperature de couleur)	Cod.(Froid)		Utilisez le bouton Hautou Bas pour sélectionner et prévisatiser les effets du mode.Appuyez sur le bouton OK pour confirmer et appliquer votre mode.
	Normal
	Warm (Chaud)
	Customization(Personnalisation)	R (0-100)
		G (0-100)
		B (0-100)
Screen Size(Taille de l'écran)	Auto		Les utilisateurs peuvent ajuster la taille de l'écran dans n'importe quel mode, n'importe quelle résolution et n'importe quel taux de rafraîchissement de l'écran.L'activation de Format de l'écran 1:1 affectera :
	4:3
	16:9
	1:1
			Fonction affectée	État de la fonction
			MPRTAdaptive-Sync	Régul sur ARRÊT

Navi Key (Bouton de navigation)

Menu de 1er niveau	Menu de 2ème niveau	Description
Up (Haut)Down (Bas)Left (Gauche)Right (Droite)	OFF (ARRÊT)	• Tous les éléments du bouton d'enavigation peuvent être ajustés via les menus OSD.
	Brightness (Luminosité)
	Game Mode (Mode Jeul)
	Screen Assistance (Aide à l'écran)
	Alarm Clock (Révoit)
	Input Source (Source d'entrée)
	Refresh Rate (Taux de rafraîchissement)
	Info. On Screen (Infos à l'écran)
	Night Vision (Vision nocturné)

Settings

Menu de 1er niveau	Menu de 2ème niveau	Description
Language (Langue)	繁體中文	• Los utilisateurs doivent appuyer sur le bouton OK pour confirmer et appliquer la réglage de la langue.
	English
	English
OSD Time Out (Temporisation OSD)	5-30s	• Les utilisateurs peuvent ajuster la temporisation OSD dans n'importe quel mode.
Power Button (Bouton d'alimentation)	OFF (ARRÊT)	• Régé sur ARRÊT, les utilisateurs peuvent appuyer sur le bouton d'alimentation pour étaindre l'écran.
	Standby (Vaille)	• Régé sur Vaille, les utilisateurs peuvent appuyer sur le bouton d'alimentation pour étaindre le panneau et le nettre détairage.
Info. On Screen (Infos à l'écran)	OFF (ARRÊT)	• Les informations sur l'état de l'écran sont affichées sur le côté droit de l'écran.
	ON (MARCHE)
HOMI ^TM CEC	OFF (ARRÊT)	• La technologie HOMI ^TM CEC (Consumer Electronics Control) s'upporte les appareils de marque Sony PlayStation®, Nintendo® Switch ^TM , Xbox Series X/S ainsi que d'autres appareils audiovisuels compatibles avec la fonction CEC.• Si la technologie HOMI ^TM CEC est activée :• L'écran s'allume automatiquement lorsque l'apparaël CEC est activé.• L'apparaël CEC est en mode d'économie d'énergie lorsque l'écran est étaient.• Lorsque l'apparaël Sony PlayStation®, Nintendo® Switch ^TM ou Xbox Series X/S est connecté, le mode Jeu et la mode Pro seront automatiquement réglés sur les modes par défaut. Ils peuvent être ajustés utérieurement selon vos préférences.
	ON (MARCHE)
Reset (Réalitaliser)	YES (Ou)	• Les utilisateurs peuvent réinitialiser et restaurer

Caractéristiques

Écran		MAG 274 PFW
Taille		27 pouces
Courbure		Plat
Type de dalle		Rapid IPS
Résolution		1920x1080 (FHD)
Ratio		16:9
Luminosité		SDR typique 300 nits
Rapport de contraste		1000:1
Taux de rafraîchissement		180 Hz
Temps de réponse		1 ms (GtG)
E/S		• 2 x Connecteurs HDM ^TM • 1 x DisplayPort• 1 x Prise casque
Angle de vision		178° (H), 178° (V)
DCI-P3* / sRGB		92 % / 117 %
Traitement de la dalle		Anti-éblouissement
Affichage des couleurs		16,7 millions 8 bits (6 bits + FRC)
Écran		MAG 274 PFW
Dimensions [L x h x p]		613,5 x 402,1 x 196,5 mm
Poids	Net	5,79 Kg
	Brut	7,84 Kg
Environnement	Opération	• Température : 0 °C à 40 °C• Humidité : 20 % à 90 %, sans condensation• Altitude : 0 ~ 5000 m
	Stockage	• Température : -20 °C à 60 °C• Humidité : 10 % à 90 %, sans condensation

Modes d'affichage prédéfinis

Important

Toutes les informations sont sujettes à modification sans préavis.

Standard	Résolution		HDMI ^TM	DP
Full HD	1920x1080	@60Hz	V	V
		@85Hz	V	V
		@165Hz	V	V
		@180Hz	V	V
Résolution de synchronisation vidéo	720P		V	V
	1080P	@60Hz	V	V
		@120Hz	V	V

Problèmes de fonctionnement

La LED d'alimentation est éteinte.

• Appuyez à nouveau sur le bouton d'alimentation du moniteur.
• Vérifiez si le câble d'alimentation du moniteur est correctement branché.

Aucune image.

• Vérifiez si la carte graphique de l'ordinateur est correctement installée.
• Vérifiez si l'ordinateur et le moniteur sont branchés à des prises électriques et sont allumés.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• L'ordinateur est peut-être en mode Veille. Appuyez sur n'importe quelle touche pour activer le moniteur.

L'image de l'écran n'est pas correctement dimensionnée ou centrée.

- Consultez les Modes d'affichage prédéfinis pour définir sur l'ordinateur un réglage adapté à l'affichage par le moniteur.

Pas de Plug & Play.

• Vérifiez si le câble d'alimentation du moniteur est correctement branché.
• Vérifiez si le câble de signal du moniteur est correctement branché.
• Vérifiez si l'ordinateur et la carte graphique sont compatibles Plug & Play.

Consignes de sécurité

• Lisez attentivement et minutieusement les instructions relatives à la sécurité.
• Toutes les mises en garde et tous les avertissements sur l'appareil ou sur le manuel d'utilisation doivent être notés.
• Confiez l'entretien à du personnel qualifié uniquement.

Alimentation

• Avant de brancher l'appareil au secteur, assurez-vous que la tension d'alimentation soit comprise dans les limites de sécurité et qu'elle ait bien été réglée entre 100 et 240 V.
• Si le cordon d'alimentation dispose d'une fiche tripolaire, ne désactivez pas la borne terre de protection de la prise. L'appareil doit être connecté à une prise secteur avec une fonction de terre.
• Veuillez vérifier que le système de la distribution d'électricité du site d'installation dispose d'un disjoncteur de 120/240 V, 20 A (maximum).
• Déconnectez toujours le cordon d'alimentation ou mettez la prise murale hors tension si l'appare il doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.
• Placez le cordon d'alimentation de telle façon qu'on ne puisse pas marcher dessus. Ne placez rien sur le cordon d'alimentation.
• Si l'appareil dispose d'un adaptateur secteur, utilisez uniquement celui-ci car il est officiellement approuvé par MSI.

Environnement

- Si l'une des situations suivantes survient, faites vérifier l'appareil par du personnel de réparation :

• Le cordon d'alimentation ou la prise est endommagé.
  • Du liquide est entré dans l'appareil.
  • L'appareil a été exposé à l'humidité.
• L'appareil ne fonctionne pas correctement ou vous n'arrivez pas à l'utiliser selon le guide d'utilisation.
  • L'appareil est tombé et est endommagé.
  • L'appareil présente des signes évidents de rupture.

Certification Réduction de la lumière bleue de TÜV Rheinland

La lumière bleue peut provoquer une sensation de fatigue oculaire inconfortable. MSI propose désormais des moniteurs ayant reçus la certification réduction de la lumière bleue de l'organisme TUV Rheinland et qui assurent ainsi un confort d'utilisation optimal en préservant la santé oculaire des utilisateurs. Veuillez suivre les instructions ci-dessous pour réduire les symptômes causés par une exposition prolongée à la lumière bleue de votre écran.

TÜVRheinland® CERTIFIED Low Blue Light (Software Solution) www.tuv.com

• Placez l'écran à une distance allant de 50 à 70 cm de vos yeux et assurez-vous que le centre de l'écran est placé légèrement en dessous d'univeau des yeux.
• Lorsque vous utilisez l'écran pendant une longue période, prenez soin de souvent cligner des yeux pour aider à réduire la fatigue oculaire.
• Faites des pauses de 20 minutes toutes les 2 heures.
• Détournez le regard de l'écran et regardezun objet éloigné pendant au moins 20 secondes pendant les pauses.
• Faites des étirements pour soulager la fatigue ou la douleur corporelle pendant les pauses.
• Activiz la fonction Faible lumière bleue selon modèle.

Certification Antiscintillement de TÜV Rheinland

- L'organisme de certification TÜV Rheinland a testé ce produit pour vérifier si l'écran produit un scintitlement visible et invisible pour l'œilthumain pouvant causer la fatigue éculaire.

Flicker Free

Avis réglementaires

Conformité CE

Cet appareil est conforme aux exigences définies dans la directive du Conseil sur le rapprochement des législations des États membres relatives à la compatibilité électromagnétique (2014/30/EU), la directive basse tension (2014/35/EU), la directive ErP (2009/125/EC) et la directive RoHS (2011/65/EU). Ce produit a été testé et déclaré conforme harmonisées pour les équipements informatiques, publiées sous les d'Journal officiel de l'Union européenne.

Déclaration concernant les interférences de radiofréquence FCC-B

Cet équipement a été trouvé satisfaire les limites définies pour un appareil numérique de Classe B conformément à la section 15 des règles de la FCC. Ces limites ont été conçues pour apporter une protection raisonnable contre les interférences néfastes dans le cadre d'une installation résidentielle. Cet équipement génère, utilise et peut émettre une énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément au manuel d'utilisation, il risque de causer des interférences néfastes aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences néfastes à la réception radio ou TV, ce qui peut être déterminé en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de corriger les interférences en adoptant au moins l'une des mesures indiquées ci-dessous:

• Désorientes au dialles ou l'antenna de éducation

Déclaration DEEE

Union européenne / France: En vertu de la Directive de l'Union européenne ("UE") sur les Déchets d'équipements électriques et électroniques, Directive 2012/19/EU, les produits des "équipements électriques et électroniques" ne peuvent plus être jetés comme des déchets ménagers et les fabricants des équipements électroniques concernés seront obligés de reprendre ces produits à la fin de leur cycle de vie utile.

Ce symbole sur le produit indique que ce produit ne peut pas être jeté avec les déchets municipaux. À la place, il est de votre responsabilité de vous dé barrasser de vos déchets d'équipements électriques et électroniques usagés en les remettant à un point de collecte désigné pour le recyclage. Pour plus d'informations sur l'endroit où vous pouvez déposer vos équipements usagés à des fins de recyclage, veuillez contacter votre mairie, votre service de collecte des déchets ménagers ou le magasin où vous avez acheté le produit.

FR Cet appareil, ses accessoires et cordons se recyclent REPRETÉ À LA LIVRAISON À DÉPOSER EN VIGUAISON À DÉPOSER EN DÉCHIÈTIERE OU OU

Points de collectre sur www.querfairednessdurchers.fr Privélégiao la réparation ou le den de votre appareil !

Informations sur les substances chimiques

Conformément aux règlements sur les substances chimiques, tels que le Règlement REACH de l'UE (Règlement CEN° 1907/2006 du Parlement européen et du Conseil), MSI fournit des informations sur les substances chimiques présentes dans les produits à l'adresse suivante: https://csr.msi.com/global/index

Conséctéristiques de produit écolegalique

Avertissement!

Une utilisation excessive des écrans est susceptible de nuire à la vue.

Recommendations:

1. Faites une pause de 10 minutes toutes les 30 minutes de visualisation.
2. Les enfants de moins de 2 ans ne doivent pas être placés devant un écran. Pour les enfants de 2 ans et plus, l'exposition aux écrans doit être limitée à moins d'une heure par jour.

Avis relatif au droit d'auteur et aux marques commerciales

msi

MSI

微星

微星科技

Copyright © Micro-Star Int'l Co., Ltd. Tous droits réservés. Le logo MSI utilisé est une marque déposée de Micro-Star Int'l Co., Ltd. Toutes les autres marques et tous les autres noms mentionnés peuvent être des marques commerciales de leurs propriétaires respectifs. Aucune garantie quant à l'exactitude ou à l'exhaustivité n'est formulée explicitement ou implicatement. MSI se réserve le droit d'apporter des modifications à ce document sans préavis.

HDMI™

Les termes HDMI™, interfacé multimédia haute définition HDMI™ et habillage commercial HDMI™, et les logos HDMI™ sont des marques commerciales et des marques déposées de HDMI™ Licensing Administrator, Inc.
