Caractéristiques	Détails
Type de produit	Robot collaboratif
Dimensions	400 mm x 400 mm x 300 mm
Poids	5 kg
Charge utile	0,5 kg
Précision	± 0,2 mm
Vitesse maximale	100 mm/s
Alimentation	AC 100-240V, 50/60Hz
Interface de programmation	API, Blockly, Python
Utilisation	Assemblage, soudage, peinture, etc.
Maintenance	Nettoyage régulier, vérification des câbles et des connexions
Sécurité	Capteurs de collision, arrêt d'urgence
Compatibilité	Compatible avec divers logiciels de CAO et de simulation
Garantie	1 an

FOIRE AUX QUESTIONS - MG400 Dobot

Comment installer le Dobot MG400 ?

Pour installer le Dobot MG400, commencez par déballer l'appareil et ses accessoires. Ensuite, suivez les instructions du manuel d'utilisation pour fixer le bras robotique sur la base, brancher les câbles d'alimentation et de communication, et installer le logiciel sur votre ordinateur.

Quels types de matériaux le Dobot MG400 peut-il manipuler ?

Le Dobot MG400 peut manipuler divers matériaux tels que le plastique, le métal léger, le bois et d'autres matériaux similaires en fonction de l'outil utilisé. Assurez-vous de vérifier la compatibilité de l'outil avec le matériau que vous souhaitez manipuler.

Comment calibrer le Dobot MG400 ?

Pour calibrer le Dobot MG400, utilisez le logiciel fourni. Accédez à la fonction de calibration, suivez les étapes à l'écran pour positionner le bras robotique aux points de référence requis et enregistrez les paramètres.

Le Dobot MG400 est-il compatible avec les systèmes d'exploitation Windows et Mac ?

Oui, le Dobot MG400 est compatible avec les systèmes d'exploitation Windows et Mac. Assurez-vous de télécharger les pilotes et le logiciel appropriés pour votre système d'exploitation.

Quelles sont les dimensions de travail du Dobot MG400 ?

Le Dobot MG400 a une portée de 400 mm et une capacité de charge utile maximale de 1 kg. Vérifiez les spécifications du fabricant pour des détails supplémentaires sur les dimensions de travail.

Que faire si le Dobot MG400 ne s'allume pas ?

Si le Dobot MG400 ne s'allume pas, assurez-vous que le câble d'alimentation est correctement branché et que la prise fonctionne. Vérifiez également si l'appareil est sous tension en utilisant le bouton d'alimentation.

Comment mettre à jour le logiciel du Dobot MG400 ?

Pour mettre à jour le logiciel du Dobot MG400, visitez le site Web du fabricant, téléchargez la dernière version du logiciel et suivez les instructions d'installation. Assurez-vous de sauvegarder vos paramètres avant la mise à jour.

Y a-t-il un support technique disponible pour le Dobot MG400 ?

Oui, un support technique est disponible pour le Dobot MG400. Vous pouvez contacter le service client via le site Web du fabricant pour obtenir de l'aide concernant les problèmes et les questions.

MODE D'EMPLOI MG400 Dobot

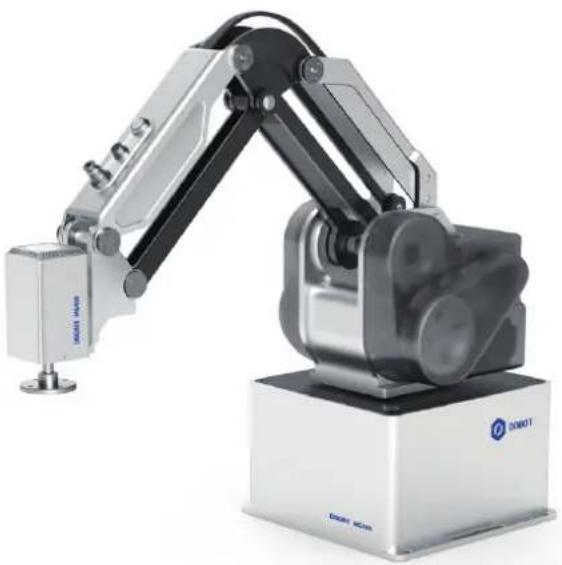

Industrial robotic arm with metallic frame and base unit (no visible text or symbols)

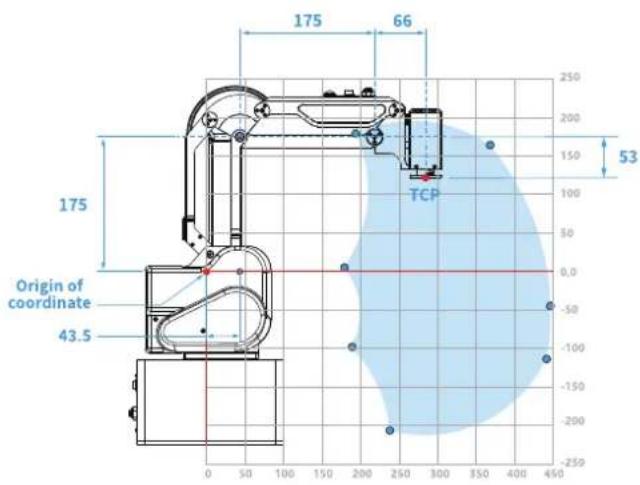

175 66 TCP 175 Origin of coordinate 43.5 53

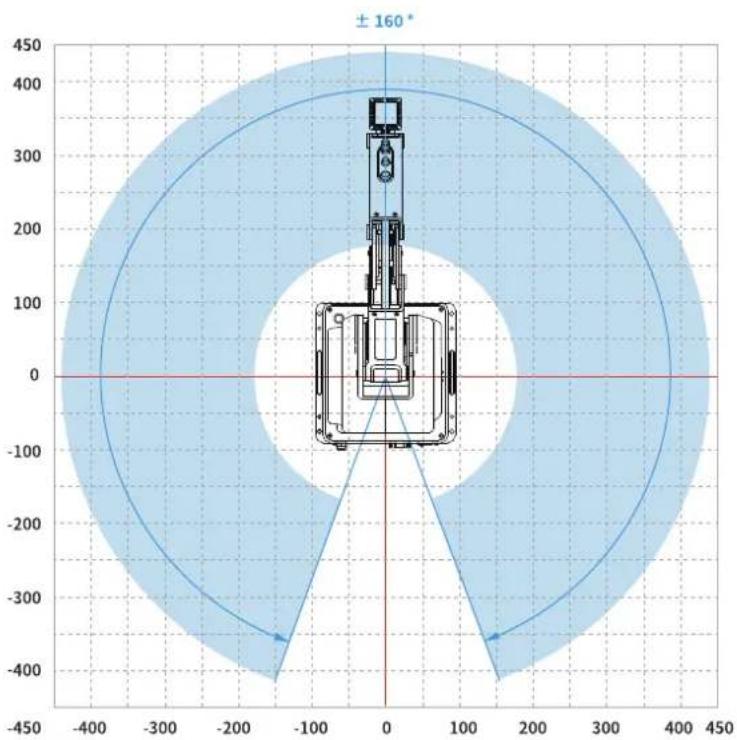

± 160° 450 300 200 100 0 -100 -200 -300 -400 -450 -400 -300 -200 -100 0 ± 160°

DOBOT MG400

Shenzhen Yuejiang Technology Co., Ltd | China www.dobot.cn

Product Name DOBOT MG400

Product Model DT-MG400-4R075-01

Controlled Axes 4

Rated Load 500 g (Max. 750 g)

Max. Reach 440 mm

Repeatability ±0.05 mm

Motion Parameters	Joint	Motion Range	Max. Speed
	J1	± 160^	300 ^ /s
	J2	-25^ - 85^	300 ^ /s
	J3	-25^ - 105^	300 ^ /s
	J4	-360^ - 360^	300 ^ /s

Power Input 100\~240 V AC, 50/60 Hz

Rated Voltage DC 48 V

Rated Power 150 W

Communication TCP/IP, Modbus TCP

Installation Desktop

Weight 8 kg

Base Dimension 190 mm × 190 mm

Work environment 0°C\~40°C

Software DobotStudio Pro, SCStudio

Interface

Base: Digital Input 16

Digital Output 16

Ethernet 2

USB 2.0 2

Encoder Input 1

Air way 1

End: Digital Input 2

Digital Output 2

Air way 1

DOBOT MG400 LAB 1 LAM 2 USB 3 USB 4 MUT L-7100 MUT MUT

Mounting Drawing

Ø8 H6(0 -0.009) 12mm Ø40 H7(+0.025) 0 Ø22 4 14mm Ø8 H7(+0.15) 0 through 4 x Ø3.2 through 4 x M3 evenly distributed 22.5° 22.5° P.C.D Ø30 Ø3 H7(+0.01) 0

190 180 4 X φ S.3 4 X M5 through 5.3 8 1 2 60 80 190
