SL6 LED - Lampe de poche AccuLux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe de poche de travail et de secours
Marque	AccuLux
Modèle	SL6 LED
Alimentation secteur	230 V AC
Alimentation portable	12 V / 24 V CC (directe batterie véhicule)
Type d'accumulateur	Plomb-gel, 4 V, 3,5 Ah, sans entretien
Temps de charge	15 heures (48 h avant première mise en service)
Flux lumineux	170 lumens
Puissance LED	3 Watts
Autonomie	5 heures
Température de fonctionnement	-20 °C à +40 °C
Matériau du boîtier	Plastique
Indice de protection (lampe)	IP54
Indice de protection (chargeur)	IP20
Classe laser	1
Fonctions principales	Éclairage principal, clignotement, lampe témoin, mode veilleuse, lumière de secours automatique, contrôle de fonctionnement
Contenu de la livraison	Lampe, chargeur de batterie, cordon 230 V, câble 12/24 V avec fusible, disque coloré orange, mode d'emploi
Pièces de rechange	Accumulateur plomb-gel réf. 456.810
Nettoyage	Chiffon humide uniquement
Garantie	Utiliser uniquement des pièces originales AccuLux

FOIRE AUX QUESTIONS - SL6 LED AccuLux

Comment recharger la lampe AccuLux SL6 LED ?

Placez la lampe dans le chargeur. Branchez le chargeur sur une prise 230 V AC ou sur le réseau de bord 12/24 V CC. Le processus de recharge dure environ 15 heures. La LED rouge de l'indicateur de charge clignote pendant la charge et s'arrête une fois la batterie pleine.

Comment remplacer l'accumulateur de la lampe ?

Éteignez la lampe et retirez-la du chargeur. Dévissez les quatre vis arrière et les deux vis latérales pour enlever le panneau arrière. Tirez l'ancien accumulateur hors des rails de guidage, débranchez les connecteurs noir et rouge. Insérez le nouvel accumulateur (réf. 456.810) en respectant la polarité, rebranchez les connecteurs et revissez le panneau.

Comment activer le mode lumière de secours automatique ?

Laissez la lampe dans le chargeur. Si l'alimentation secteur est coupée, la lampe principale s'allume automatiquement en mode secours. Elle reste allumée jusqu'au rétablissement de la tension ou jusqu'à ce que vous la retiriez du chargeur et l'éteigniez manuellement.

Puis-je utiliser la lampe avec des disques colorés ?

Oui, insérez le disque coloré dans les goujons latéraux de la tête de lampe et appuyez fortement. Des disques de différentes couleurs sont disponibles sur demande.

Comment nettoyer la lampe et le chargeur ?

Utilisez uniquement un chiffon humide pour éviter les charges électrostatiques. N'utilisez pas de solvants ou de produits abrasifs.

Quelle est l'autonomie de la lampe sur batterie ?

L'autonomie est d'environ 5 heures avec une batterie complètement chargée, pour un flux lumineux de 170 lumens.

Puis-je installer la lampe dans un véhicule ?

Oui, le chargeur peut être monté à bord. Le câble 12/24 V CC doit être connecté en permanence. En cas de coupure 230 V, la batterie du véhicule prend le relais, mais la lampe se décharge si la tension descend en dessous de 11,8 V (12 V) ou 23,6 V (24 V).

Que faire si la lampe ne s'allume pas ?

Vérifiez que l'accumulateur est chargé. Si la lampe témoin est allumée, cela indique une décharge profonde ; rechargez immédiatement. Assurez-vous également que les contacts dans le chargeur sont propres.

Comment utiliser les différents modes d'éclairage ?

Appuyez sur le bouton pour parcourir les modes : 1 fois = lampe principale allumée, 2 fois = clignotement, 3 fois = lampe témoin allumée, 4 fois = éteint. L'indicateur de charge s'affiche à chaque étape sauf éteint.

Quelles précautions de sécurité dois-je observer ?

Évitez les courts-circuits. Utilisez uniquement des pièces de rechange d'origine. N'exposez pas la lampe à des températures hors de la plage -20°C à +40°C. Ne chargez que lorsque la LED rouge est allumée. Respectez la polarité lors du remplacement de la batterie.

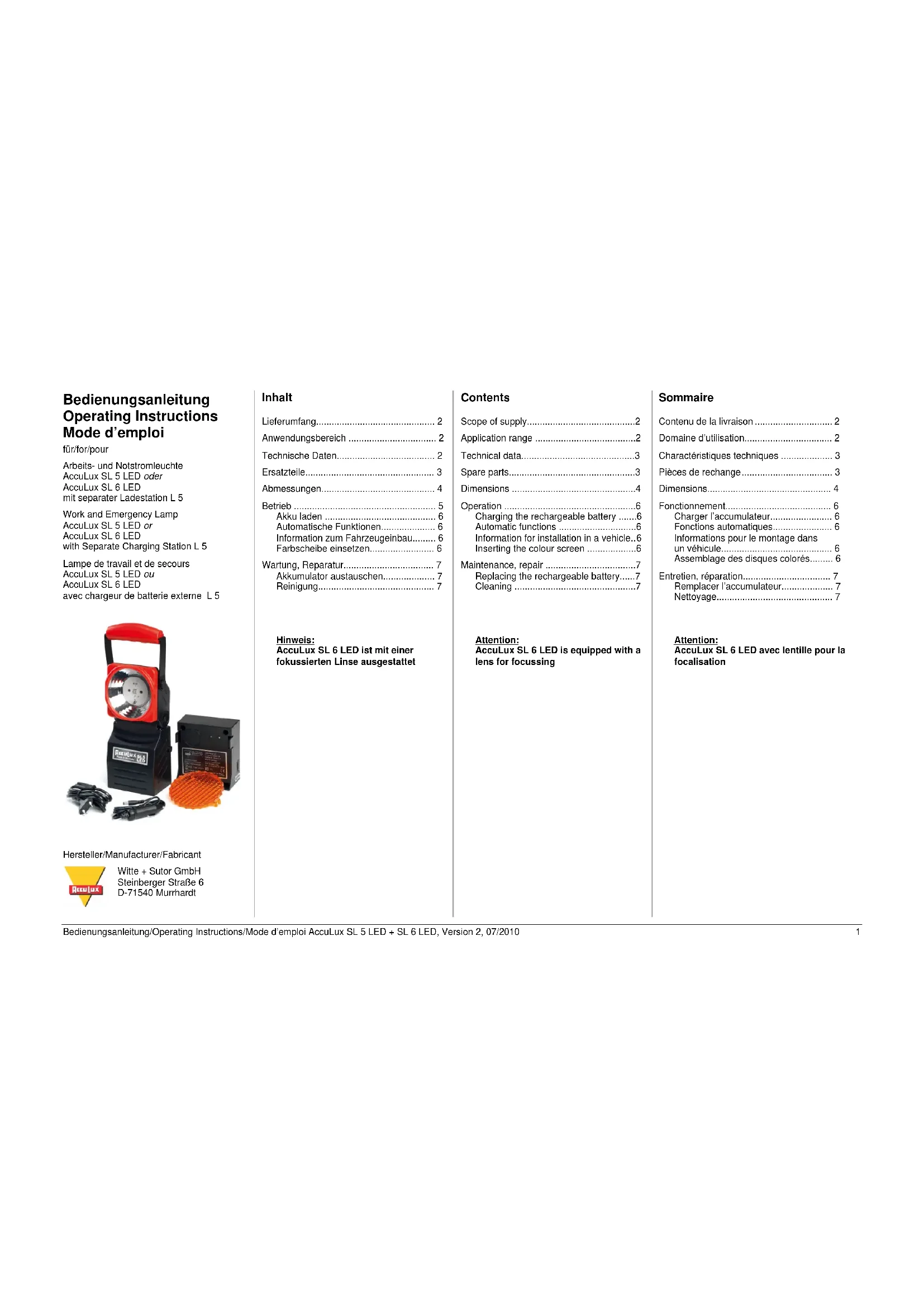

MODE D'EMPLOI SL6 LED AccuLux

Lampe de travail et de secours

AccuLux SL 5 LED ou

AccuLux SL 6 LED

avec chargeur de batterie externe L 5

Contenu de la livraison 2

Domaine d'utilisation.... 2

Charactéristiques techniques .... 3

Pièces de rechange.... 3

Dimensions....4

Fonctionnement....6

Charger l'accumulateur....6

Fonctions automatiques.... 6

Informations pour le montage dans

un véhicule....6

Assemblage des disques colorés..... 6

Entretien, réparation.... 7

Remplacer l'accumulateur.... 7

Nettoyage 7

Attention:

AccuLux SL 6 LED avec lentille pour la

focalisation

Lieferumfang

Contenu de la livraison

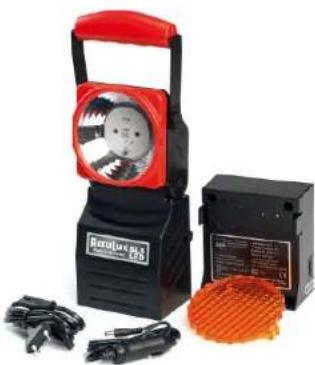

Veuillez vérifier si vous avez reçu tous les composants mentionnés ci-dessous :

- Lampe

• Chargeur de batterie
• Cordon électrique 1,5 m pour la connexion à l'alimentation 230 V AC
• Câble de raccordement protégé par fusible (F2A) 1,90 m pour la connexion à un réseau de bord de véhicule 12 V/24 V DC avec fiche de connexion pour prise de réseau de bord
• Disque coloré*, orange
• Mode d'emploi
  * Autres disques colorés disponibles sur demande

Domaine d'utilisation

Cette lampe de travail et de secours peut être utilisée dans une gamme de températures comprise entre -20 °C et +40 °C.

Caractéristiques techniques

Alimentation électrique, bloc d'alimentation	230 V AC
Alimentation électrique, portable	12 V/24 V courant continu connexion directe à la batterie du véhicule
Durée de charge	15 heures 48 heures avant la première mise en service
Température de service	-20 à +40 °C
Matériau du boîtier	Plastique
	Cou-rant d'éclairage	Durée d'éclairage	PuissanceLamps
	170 lumen	5 heures LED	de puis-sance 3 Watt
Akkumulator	Blei-Gel, 4 V; 3.5 Ah, wartungsfrei
Schutzart Leuchte IP54
	Ladestation IP20
Laserklasse 1

Ersatzteile

Accumulateur	Plomb-gel, 4 V : 3,5 Ah, sans entretien
Type de protection	Lampe
	Chargeur de batterie
Classe laser	1

Pièces de rechange

Utilisez uniquement les pièces de rechange originales AccuLux pour le remplacement de l'accumulateurs. Seules les pièces originales peuvent garantir le bon fonctionnement et la sécurité de l'appareil !

Référence	Pièce de rechange
456.810	Accumulateur, plomb-gel, 4 V ; 3,5 Ah

Autres pièces de rechange et d'accessoires disponibles sur demande

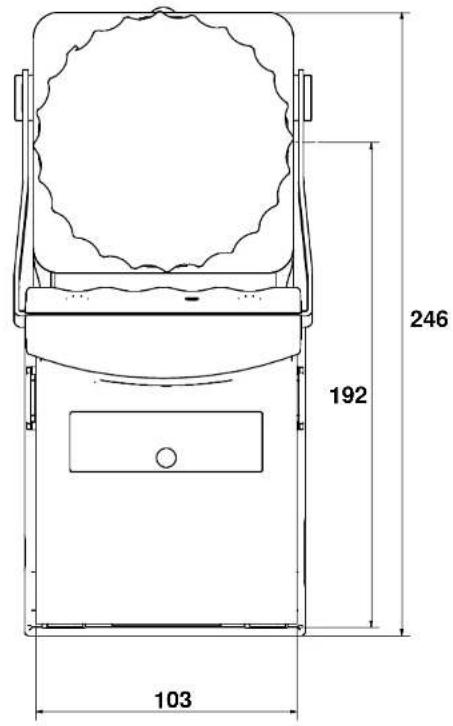

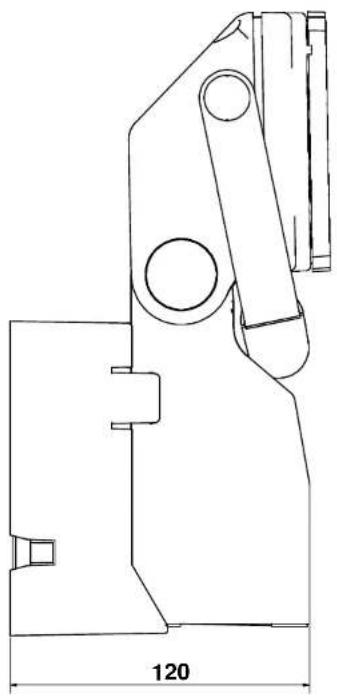

Abmessungen/Dimensions/Dimensions

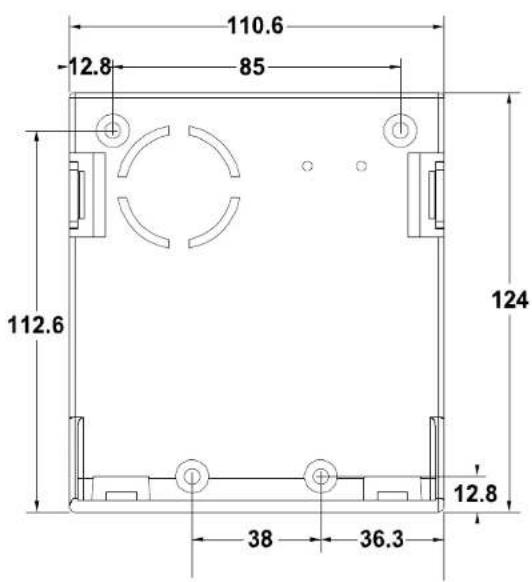

Bohrbild für Befestigung der Ladestation
Drilling template for installation of the charging station
Plan de perçage pour la fixation du chargeur de batterie

1 fois = lampe principale allumée 2 fois = lampe principale clignote
3 fois = lampe témoin
(diode électroluminescente) allumée 4 fois = appareil éteint

L'indicateur de charge s'affiche à chaque état de commutation (exception : appareil éteint).

Charger l'accumulateur

Le chargeur est apte à la connexion : • à la tension du secteur 230 V AC

- au réseau de bord 12 V courant continu - au réseau de bord 24 V courant continu

Pour la fixation, voir plan d'ensemble page 4.

Charger l'accumulateur uniquement lorsque la diode électroluminescente rouge de l'indicateur de charge est allumé. Durant le processus de recharge, la lampe pilote clignote à intervalles courts. Une fois l'accumulateur chargé, ce clignotement s'arrête. Le processus de recharge dure env. 15 heures.

Le processus de recharge sur une batterie de voiture de 12 V requiert au moins 11,8 V, sur une batterie de voiture de 24 V au moins 23,6 V. Si jamais ces limites ne sont pas atteintes, l'appareil interrompt le processus de recharge afin d'éviter que la source électrique (batterie du véhicule) ne se décharge complètement.

La lampe doit s'enclencher dans le chargeur.

Laissez la lampe dans le chargeur tant que vous ne l'utilisez pas.

Fonctions automatiques

Lumière de secours

Si l'alimentation électrique du chargeur est coupée, la lampe principale de la lampe de secours s'allume. Elle reste allumée jusqu'à ce que la tension soit de nouveau rétablie. Si la lampe est retirée du chargeur, celle-ci restera allumée jusqu'à ce qu'elle soit désactivée manuellement.

Contrôle de fonctionnement de la lampe principale :

Lorsque la lampe est retirée du chargeur, elle s'allume un court instant, puis s'éteint. L'appareil effectue ensuite le

Contrôle de fonctionnement de la lampe témoin :

La lampe témoin s'allume un court instant, puis s'éteint.

Protection de décharge totale de l'accumulateur :

En cas de tension insuffisante, la lampe principale s'éteint et la lampe témoin s'allume. Rechargez immédiatement la lampe.

Informations pour le montage dans un véhicule

Si le véhicule offre la possibilité de recharger la batterie de l'extérieur par le biais d'une fiche avec 230 V AC, il est indispensable de brancher à la fois 230 V AC et 12/24 V DC, car la lampe passerait sinon en mode de secours automatique lors de la coupure de l'alimentation 230 V et se déchargerait.

En cas de coupure de l'alimentation 230 V, la batterie du véhicule prend le rôle de batterie de recharge jusqu'à un niveau inférieur aux valeurs limites indiquées, puis interrompt le processus de recharge afin d'éviter la décharge totale de la batterie de vehicule.

Valeurs limites :

Pour une tension nominale de 12 V DC : 11,8 V

Pour une tension nominale de 24 V DC : 23,6 V

Assemblage des disques colorés

Insérez le disque coloré dans les goujons latéraux sur la tête de lampe et appuyez fortement.

Remplacer l'accumulateur

• Déconnectez la lampe de travail et de secours du chargeur et désactivez-la (éteint).
• Enlevez le panneau arrière de la lampe de secours, en dévissant les quatre vis au dos de la lampe et les deux vis latérales. (1, 2)
• Tirez l'accumulateur en avant pour le sortir des rails de guidage.
• Déconnectez le connecteur à fiches noir (-) et le connecteur à fiches rouge (+) de l'accumulateur. (3)
• Insérez le nouvel accumulateur avec la référence 456.810 dans les rails de guidage.
• Connectez le connecteur à fiches noir (-) et le connecteur à fiches rouge (+) à l'accumulateur, polarisés correctement.
• Refermez la lampe de travail et de secours dans l'ordre inverse.
• Vérifiez que les six vis du panneau arrière soient bien vissées. Vissez les deux vis plus longues sur le côté. (1, 2)
  Nettoyez la lampe, les disques colorés et le chargeur uniquement avec un chiffon humique afin d'éviter un chargement électrostatique.
  La charnière de la tête de lampe peut être ajustée avec un tournevis.

Attention : évitez les courts-circuits !

Nettoyage
