EX SLE 15 - Lampe de poche AccuLux - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe de poche
Marque	AccuLux
Modèle	EX SLE 15
Dimensions	15 cm de longueur, 4 cm de diamètre
Poids	200 g
Alimentation	3 piles AA (1,5 V) ou batterie rechargeable intégrée
Flux lumineux	300 lumens
Autonomie	6 heures en mode continu
Résistance à l'eau	IPX4 (protégé contre les éclaboussures)
Fonctions principales	Allumage, mode éclairage continu, mode clignotant
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou de produits abrasifs.
Sécurité	Ne pas regarder directement le faisceau lumineux. Tenir hors de portée des enfants.
Pièces détachées	Piles, ampoule LED (non remplaçable par l'utilisateur)
Réparabilité	Non réparable par l'utilisateur. Contacter le service après-vente AccuLux.
Informations générales	Lampe de poche portable pour usage intérieur et extérieur. Livrée sans piles.

FOIRE AUX QUESTIONS - EX SLE 15 AccuLux

Comment allumer la lampe de poche EX SLE 15 ?

Pour allumer la lampe, appuyez sur le bouton situé à l'arrière du boîtier. Un appui court permet de changer de mode (continu, clignotant).

Quel type de piles utiliser ?

Utilisez 3 piles AA de 1,5 V. Des piles alcalines ou rechargeables sont compatibles.

La lampe est-elle étanche ?

Oui, elle possède une certification IPX4, ce qui la protège contre les éclaboussures. Ne l'immergez pas dans l'eau.

Comment nettoyer la lampe ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. Évitez les produits chimiques ou abrasifs.

Puis-je remplacer l'ampoule LED ?

L'ampoule LED est intégrée et non remplaçable par l'utilisateur. En cas de panne, contactez le service après-vente.

Quelle est l'autonomie de la lampe ?

En mode continu, l'autonomie est d'environ 6 heures avec des piles neuves. En mode clignotant, elle peut être plus longue.

La lampe est-elle livrée avec des piles ?

Non, les piles ne sont pas incluses. Vous devez les acheter séparément.

Comment changer les piles ?

Dévissez le capuchon arrière dans le sens inverse des aiguilles d'une montre. Insérez les piles en respectant la polarité (+/-) puis revissez le capuchon.

Que faire si la lampe ne s'allume plus ?

Vérifiez d'abord les piles : assurez-vous qu'elles sont correctement installées et non déchargées. Si le problème persiste, contactez le SAV.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com au format PDF.

MODE D'EMPLOI EX SLE 15 AccuLux

Lampe de travail et de secours antidéflagrante AccuLux EX SLE 15 avec chargeur de batterie externe EX LE 15

Contenu de la livraison 2

Domaine d'utilisation....2 Attestations d'examen....2 Utilisation autorisée....2 Utilisation interdite....2

Charactéristiques techniques .... 3 Conformité avec les directives CE et le normes .... 4 Pièces de rechange .... 4

Dimensions 5

Fonctionnement....6 Charger l'accumulateur....6 Fonctions automatiques....7 Assemblage des disques colorés....7

Entretien, réparation....8 Remplacer une lampe défectueuse....8 Remplacer l'accumulateur....9 Nettoyage....10

Indication : L'attestation d'examen CE de type est dispos sur www.acculux.de

Lieferumfang

Contenu de la livraison

Veuillez vérifier si vous avez reçu tous les composants mention nés ci-dessous :

• Lampe
- Chargeur de batterie
- Cordon électrique 1,5 m pour la connexion à l'alimentation 230 V AC
- Câble de raccordement 1,9 m pour la connexion à un résea de bord de véhicule 12 V/24 V DC avec fiche de connexion pour prise de réseau de bord
• Disque coloré*, transparent
• Disque coloré*, orange
- Mode d'emploi
* Autres disques colorés disponibles sur demande

Domaine d'utilisation

Attestations d'examen

Attestations d'examen	TÜV-A 07ATEX 0001X
CE de type :

Gaz:

Ex II 2 G Ex ib II C T4

Poussière :

Ex II 2D Ex ibD 21 T 135°C

Conformité CE :

CE 0408

Conformité CEM :

PB 006487 01 F

Homologation véhicule :

Utilisation autorisée

Cette lampe de travail et de secours à sécurité intrinsèque appartient au groupe d'appareils II, catégorie d'appareils 2 d'après la directive européenne 94/9/CE. Elle peut être utilisée dans les zones à atmosphère explosive qui correspondent au zones 1 et 21 et 22 d'après la directive européenne 99/92/CE.

Elle peut être utilisée dans une gamme de températures com prise entre -20 °C et +40 °C.

Utilisation interdite

Cette lampe de travail et de secours ne doit dans aucun être utilisée dans des zones à atmosphère explosive, con respondent au zones 0 et 20 d'après la directive 99/92/CE. Dans des zones de ce type, l'utilisation de la lampe peut causer une explosion.

La lampe de travail et de secours ne doit pas être utilisée

• si elle a été modifiée
• si elle est endommagée.

Toute modification et tout endommagement de la lampe pe entraîner la perte de la protection antidéflagrante.

Le chargeur de batterie n'est pas antidéflagrant et ne d donc en aucun cas être installé ou mis en marche dans zone à atmosphère explosive.

Le chargeur est apte à la connexion :

• à la tension du secteur 230 V AC
• au réseau de bord de véhicule 12 V courant continu
• au réseau de bord de véhicule 24 V courant continu

Caractéristiques techniques

Alimentation électrique, bloc d'alimentation	230 V AC
Alimentation électrique, portable	12 V/24 V courant continu connexion directe à la batterie du véhicule
Durée de charge	15 heures
Température de service	-20 à +40 °C
Matériau du boîtier	Polyamide PA 12
Lampes	Puissance	Durée d'éclairage	Tension/ courant
	3,6 W	4 heures	4,0 V / 0,8 .
	2,1 W	7 heures	4,0 V / 0,5 .
Accumulateur	Plomb-gel, 4 V ; 3,5 Ah, sans entretien
Type de protection	Lampe	IP64
	Chargeur de batterie	IP20
Accessoires disponibles sur demande

1 fois = lampe principale allumée

2 fois = lampe principale clignote

3 fois = lampe témoin

(diode électroluminescente) allumée

4 fois = appareil éteint

L'indicateur de charge s'affiche à chaque état commutation (exception : appareil éteint).

Charger l'accumulateur

Le chargeur de batterie n'est pas antidéfla grant et ne doit donc pas être installé ou n en marche dans une zone à atmosphère ex plosive.

Le chargeur est apte à la connexion :

- à la tension du secteur 230 V AC

• au réseau de bord 12 V courant continu

• au réseau de bord 24 V courant continu

Le chargeur de batterie doit être installé sur u support stable en dehors des zones à risque d'explosions, car il n'est pas antidéflagrant (ty de protection IP20). Pour la fixation, voir plan d'ensemble page 5.

Charger l'accumulateur uniquement lorsque la diode électroluminescente rouge de l'indicate de charge est allumé. Durant le processus de recharge, la lampe pilote clignote à intervalles courts. Une fois l'accumulateur chargé, ce clignotement s'arrête. Le processus de recharge dure env. 15 heures.

Le processus de recharge sur une batterie de voiture de 12 V requiert au moins 11,8 V, sur une batterie de voiture de 24 V au moins 23,6 Si jamais ces limites ne sont pas atteintes, l'a pareil interrompt le processus de recharge af d'éviter que la source électrique (batterie du véhicule) ne se décharge complètement.

La lampe doit s'enclencher dans le chargeur.

Laissez la lampe dans le chargeur tant que v ne l'utilisez pas.

La recharge permanente de la lampe est auto sée.

Fonctions automatiques

Lumière de secours

Si l'alimentation électrique du chargeur est coupée, la lampe principale de la lampe de secours s'allume. Elle reste allumé jusqu'à ce que la tension soit de nouveau rétable. Si la lamp est retirée du chargeur, celle-ci restera allumée jusqu'à ce qu'elle soit désactivée manuellement.

Contrôle de fonctionnement de la lampe principale :

Lorsque la lampe est retirée du chargeur, elle s'allume un cc instant, puis s'éteint. L'appareil effectue ensuite le

Contrôle de fonctionnement de la lampe témoin :

La lampe témoin s'allume un court instant, puis s'éteint.

Protection de décharge totale de l'accumulateur

En cas de tension insuffisante, la lampe principale s'éteint et lampe témoin s'allume. Rechargez immédiatement la lampe

Informations pour le montage dans un véhicule

Le chargeur est contrôlé selon l'appendice I, 3.2.9 de la dire-2006/28/CE et homologué pour le montage dans un véhicule

Si le véhicule offre la possibilité de recharger la batterie de l' térieur par le biais d'une fiche avec 230 V AC, il est indispen ble de brancher à la fois 230 V AC et 12/24 V DC, car la lam passerait sinon en mode de secours automatique lors de la coupure de l'alimentation 230 V et se déchargerait.

En cas de coupure de l'alimentation 230 V, la batterie du véctule prend le rôle de batterie de recharge jusqu'à un niveau inférieur aux valeurs limites indiquées, puis interrompt le pro cessus de recharge afin d'éviter la décharge totale de la batt de vehicule.

Valeurs limites :

Pour une tension nominale de 12 V DC : 11,8 V

Pour une tension nominale de 24 V DC : 23,6 V

Assemblage des disques colorés

Insérez le disque coloré dans les goujons latéraux sur la tête lampe et appuyez fortement.

Entretien, réparation

Avertissement

Un entretien ou une réparation incorrecte peut entraîner la perte de la proti-tion antidéflagrante.

La lampe doit être contrôlée, entretenue réparée uniquement par du personnel qui fié. Ce personnel doit acquérir les connaisances spécifiques concernant les différents types de protection contre les expictions et modes d'installation, les lois et le directives correspondantes ainsi que les principes généraux des classements de zones (EN 60079-17, alinéa 4.2).

Effectuez les travaux d'entretien et de rép ration uniquement en dehors des zones explosives.

Suivez exactement les consignes donnée dans ce mode d'emploi.

Remplacer une lampe défectueuse

• Dévissez les vis de fixation du bandeau sur tête de lampe:
  -1 x sur la partie inférieure (1)
• 2 x sur le bord supérieur (2)
  Démontez prudemment le réflecteur de la ti de lampe. (3)
  Poussez vers l'extérieur les ergots du supp de la lampe en effectuant une légère pressi pour débloquer la lampe. (4)

Remplacer une lampe défectueuse (cont.

• Remplacez la lampe défectueuse. Utilisez uniquement des pièces de rechange origin AccuLux (voir „Pièces de rechange“).
• Insérez de nouveau le support de la lamp dans le réflecteur. (4)
• Contrôlez si la bague d'étanchéité sur la tr de lampe est bien fixée en bon état. Si la bague d'étanchéité est endommag celle-ci doit être remplacée car cela pour rait entraîner la perte de la protection a déflagrante !
• Posez prudemment le réflecteur sur la tête la lampe. Veillez à ce que la bague d'étanté soit correctement placée dans la rainure (voir flèche sur l'illustration 5).
• Insérez les trois vis de fixation et serrez-le
• La bague d'étanchéité doit être visible sur le pourtour.

Remplacer l'accumulateur

La lampe de travail et de secours ne doit jans être ouverte dans des zones à atmosphère oplosive !

La plaque signalétique indiquant le type d'ac mulateur autorisé et la référence 457.810 se trouve sur l'accumulateur.

Remplacez l'accumulateur de la manière suivante :

• Déconnectez la lampe de travail et de sec du chargeur et désactivez-la (éteint).
• Enlevez le panneau arrière de la lampe de secours, en dévissant les quatre vis au do la lampe et les deux vis latérales. (6, 7)
• Tirez l'accumulateur en avant pour le sorti rails de guidage.
  Attention : évitez les courts-circuits !
• Déconnectez le connecteur à fiches noir (-) le connecteur à fiches rouge (+) de l'accur teur. (8)

Remplacer l'accumulateur (cont.)

• Insérez le nouvel accumulateur avec la référence 457.810 dans les rails de guidage.
• Connectez le connecteur à fiches noir (-) et connecteur à fiches rouge (+) à l'accumulateur, polarisés correctement.
• Vérifiez si la bague d'étanchéité est endommagée sur le panneau arrière (voir la flèche sur l'image 8).
  Attention : Si la bague d'étanchéité est en dommagée, la protection antidéflagrante est inexistante. Un nouveau panneau arrière devra être inséré.
  Prudence : ne pas coincer les câbles.
• Refermez la lampe de travail et de secours dans l'ordre inverse.

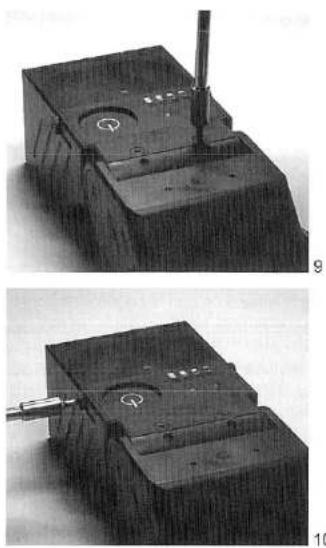

• Vérifiez que les six vis du panneau arrière soient bien vissées. Vissez les deux vis plus longues sur le côté. (9, 10)

Nettoyage

Nettoyez la lampe, les disques colorés et le chargeur uniquement avec un chiffon humique afin d'éviter un chargement électrostatique.

La charnière de la tête de lampe peut être aju tée avec un tournevis. Ajustez la tête de lamp uniquement en dehors des zones à atmosphè explosive.
