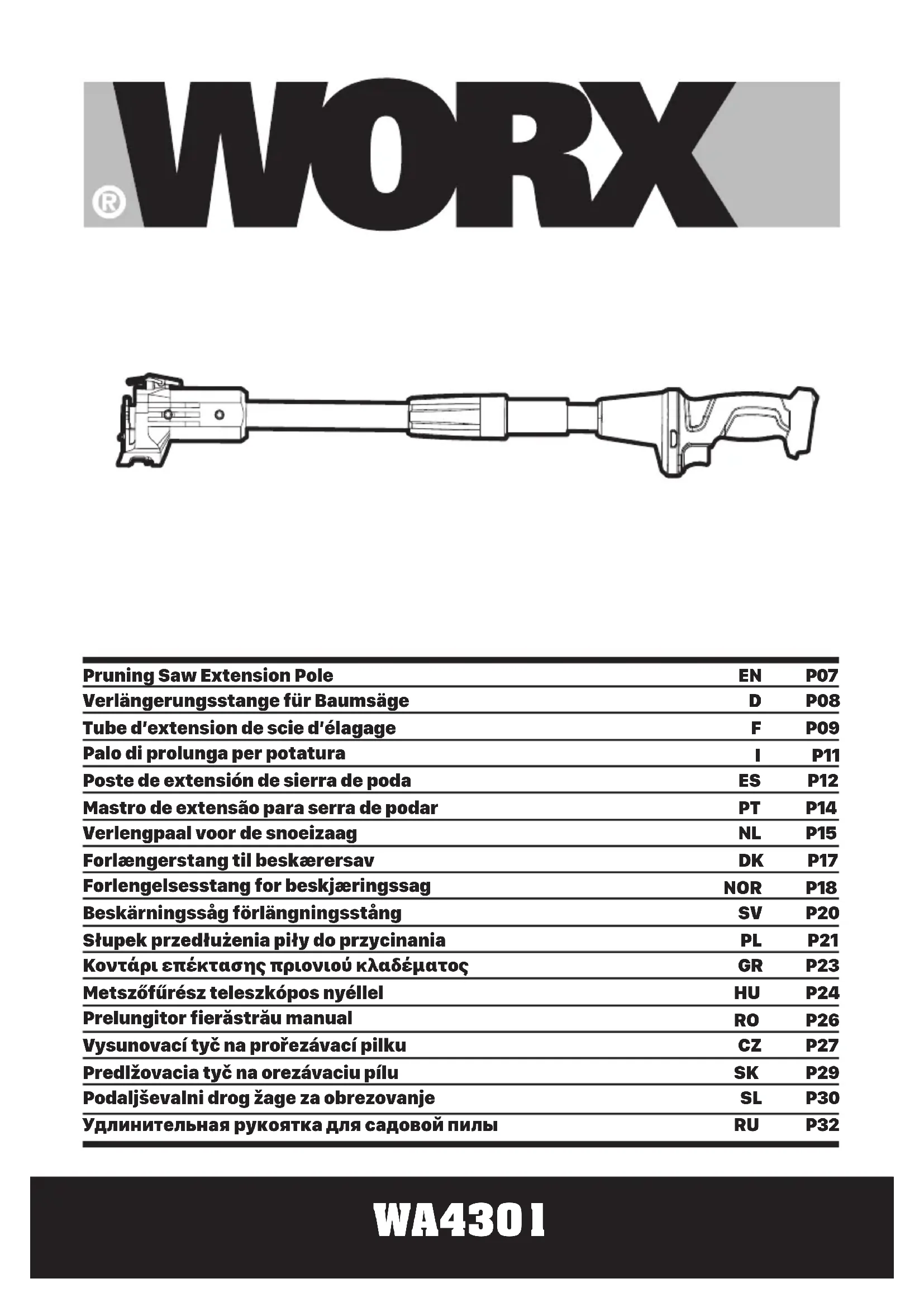

WA4301 - Scie WORX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rallonge de manche pour scie à chaîne
Marque	Worx
Modèle	WA4301
Compatibilité	Scie à chaîne Worx WG324E
Longueur totale de la machine	1,6 m
Longueur du tube d'extension	125 cm
Poids du tube d'extension	1,1 kg
Alimentation	Batterie (pour la scie, non incluse avec la rallonge)
Type de batterie recommandée	Batterie Worx (pour scie WG324E)
Fonctions principales	Permet d'utiliser la scie à chaîne en hauteur pour élaguer les branches ; montage et démontage rapides sans outil
Bouton de verrouillage	Sur la poignée de la rallonge pour sécuriser l'assemblage
Bouton de déverrouillage	Sur le tube d'extension pour le retrait
Levier de serrage	Permet de verrouiller la rallonge sur la scie
Sécurité	Interrupteur marche/arrêt sur la poignée ; bouton de déverrouillage pour éviter les démarrages intempestifs ; consignes de sécurité pour l'utilisation en hauteur
Entretien et nettoyage	Nettoyer après chaque utilisation ; vérifier que les fixations sont bien serrées ; stocker dans un endroit sec
Pièces détachées et réparabilité	Se référer à la notice d'utilisation ; contacter le service après-vente Worx pour les pièces
Informations générales	Accessoire conçu pour une utilisation avec la scie à chaîne Worx WG324E ; notice d'utilisation séparée pour la scie

FOIRE AUX QUESTIONS - WA4301 WORX

Comment fixer la rallonge de manche sur la scie ?

Alignez et insérez le tube d'extension dans la scie, puis accrochez la boucle sur le crochet de la scie. Appuyez sur le levier de serrage pour verrouiller l'ensemble. Assurez-vous que la batterie est retirée avant le montage.

Comment retirer la rallonge de manche ?

Desserrez le levier de serrage pour libérer la boucle, puis appuyez sur le bouton de déverrouillage du tube d'extension pour le détacher de la scie.

La rallonge de manche est-elle compatible avec d'autres scies Worx ?

Non, la rallonge WA4301 est conçue spécifiquement pour la scie à chaîne Worx WG324E. Veuillez vérifier la compatibilité avant utilisation.

Comment installer la batterie sur la scie une fois la rallonge montée ?

La batterie se monte directement sur la scie, pas sur la rallonge. Assurez-vous que la batterie est chargée, puis faites-la glisser dans son logement sur la scie jusqu'à entendre un clic. Vérifiez qu'elle est bien fixée.

Puis-je utiliser la scie avec la rallonge sans batterie ?

Non, la scie nécessite une batterie pour fonctionner. La rallonge n'est qu'un accessoire permettant d'atteindre les branches hautes.

Quelles sont les consignes de sécurité importantes lors de l'utilisation ?

Ne vous tenez jamais directement sous la branche coupée, maintenez une distance de sécurité d'au moins 3 m des lignes électriques, utilisez les deux mains sur les poignées désignées, et assurez-vous d'être stable sur le sol.

Comment démarrer la scie avec la rallonge ?

Appuyez à fond sur le bouton de déverrouillage avec le pouce, puis appuyez sur l'interrupteur marche/arrêt. La chaîne commence à tourner. Relâchez l'interrupteur pour l'arrêter.

Quel entretien nécessite la rallonge de manche ?

Nettoyez la rallonge après chaque utilisation, notamment les zones de contact. Vérifiez régulièrement que les vis et les leviers de serrage sont bien serrés. Rangez-la dans un endroit sec.

Où trouver des pièces de rechange pour la rallonge WA4301 ?

Contactez le service après-vente Worx ou consultez la notice d'utilisation pour la liste des pièces détachées disponibles. Vous pouvez également vous rendre sur le site officiel Worx.

La rallonge est-elle livrée avec des instructions de montage ?

Oui, la notice d'utilisation fournie explique le montage, le démontage et les consignes de sécurité. Vous pouvez aussi télécharger la notice sur le site de Worx.

MODE D'EMPLOI WA4301 WORX

REMARQUE: La batterie N'EST PAS CHARGEE et il faut la charger une fois avant de l'utiliser. Enfoncez la languette du bloc de batterie pour le dégager et faites-le glisser hors de l'outil (Voir Fig. D1). Après le rechargement, faites-le glisser en place sur l'outil. Un simple coulissement et une légère pression seront suffisant (Voir Fig. D2). Vérifiez que la batterie est solidement fixée.

REMARQUE: Lorsque vous retirez la batterie, tenez-la fermement afin d'éviter toute chute ou blessure.

AVERTISSEMENT: Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les

avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

1. Lorsque vous utilisez la rallonge du manche pour couper les branches d'un arbre, vérifiez que vous êtes fermement appuyé au sol. Répartissez régulièrement votre poids sur vos pieds. Faire attention aux branches qui tombent et à ne pas trébucher.
2. Lorsque vous utilisez cette machine avec la rallonge du manche, assurez-vous d'insérer d'abord la batterie dans le manche.

LISTE DES COMPOSANTS

1. BOUTON DE VERROUILLAGE SUR LA POIGNÉE DE LA RALLONGE DU MANCHE

2. POIGNÉE DE RALLONGE DU MANCHE

3. INTERRUPTEUR MARCHE / ARRÊT SUR LA POIGNÉE DE LA RALLONGE DU MANCHE

4. BOUTON DE VERROUILLAGE

5. BOUTON DE DÉVERROUILLAGE DU TUBE D'EXTENSION

6. LEVIER DE SERRAGE

CARACTÉRISTIQUES TECHNIQUES

Longueur de la machine 1.6 m
Longueur du tube d'extension 125 cm
Poids du tube d'extension 1.1 kg

INSTRUCTIONS D'UTILISATION

REMARQUE: Avant d'utiliser l'outil, lisez attentivement le mode d'emploi, ainsi que le mode

d'emploi de la scie à chaîne WG324E.

Cette rallonge de manche est conçue pour être utilisée avec la scie à chaîne Worx WG324E.

MONTAGE

AVERTISSEMENT: Avant de fixer la rallonge du manche, assurez-vous que la batterie ait été retirée.

(1) MONTAGE DE LA PERCHE

Alignez et insérez la poignée du tube d'extension dans l'arbre. Tournez le bouton de verrouillage dans le sens horaire pour procéder au verrouillage. (Voir Fig. A1, A2)

REMARQUE: Assurez-vous que l'arbre est fermement verrouillé en place.

(2) MONTAGE DE LA RALLONGE DU MANCHE SUR LA MACHINE (Voir Fig. B1, B2)

Étape 1 : Alignez et insérez le tube d'extension rallonge dans la scie.

Étape 2 : Accrochez la boucle sur le crochet de la scie. Appuyez sur le levier de serrage pour verrouiller le tube d'extension sur la machine.

REMARQUE: Assurez-vous que la rallonge du manche est fermement verrouillée en place avant la mise en marche.

(3) RETRAIT DE LA RALLONGE DU MANCHE (Voir Fig. C)

Desserrez le levier de serrage pour libérer la boucle. Appuyez sur le bouton de déverrouillage du tube d'extension pour le détacher de la scie.

AVERTISSEMENT! Lorsque vous utilisez cette machine avec la rallonge du manche, assurez-vous que la batterie a été retirée.

AVERTISSEMENT! DANGER D'ÉLECTROCUTION N'utilisez jamais votre Tronçonneuse, avec ou sans la perche, pour couper des branches en hauteur à proximité de lignes électriques ou pour couper des branches susceptibles de toucher des lignes électriques dans leur chute.

Découpe à l'aide d'une scie à manche long

1. Montez la perche comme nous vous l'indiquons dans la section "Montage".

2. Montez le pack de batterie dans la tronçonneuse. REMARQUE: La batterie N'EST PAS CHARGEE et il faut la charger une fois avant de l'utiliser. Enfoncez la languette du bloc de batterie pour le dégager et faites-le glisser hors de l'outil (Voir Fig. D1). Après le rechargement, faites-le glisser en place sur l'outil. Un simple coulissement et une légère pression seront suffisant (Voir Fig. D2). Vérifiez que la batterie est solidement fixée.
   REMARQUE: Lorsque vous retirez la batterie, tenez-la fermement afin d'éviter toute chute ou blessure.

3. Avant de couper une branche en hauteur, reprenez toutes les recommandations de la section "Taillage des branches", avec une attention plus particulière pour le chemin de chute de la branche.

AVERTISSEMENT: Ne vous tenez pas directement sous la branche que vous coupez. Tenez toutes les personnes éloignées. N'utilisez jamais votre scie lorsque votre position est instable, par exemple sur une échelle. N'utilisez jamais votre scie à proximité de câble, de lignes électriques et de lignes téléphoniques. Respectez une distance de sécurité de 3m avec les lignes électriques aériennes. (Voir Fig. E1-E4)

1. Saisissez fermement la scie avec vos deux mains. N'utiliser que les zones de préhension désignées lorsque vous utilisez une scie à manche long (Voir

Fig. E5). Un minimum de force est nécessaire. Tenir en permanence les poignées serrées avec les doigts et le pouce.

1. Vérifiez que vous êtes fermement appuyé au sol. Écartez vous de la largeur des épaules. Répartissez régulièrement votre poids sur vos pieds.
2. Lorsque vous êtes prêt à couper, appuyez à fond avec le pouce sur le bouton de déverrouillage, puis appuyez complètement sur l'interrupteur Marche/ Arrêt (Voir Fig. E6). Cela transforme la scie à perche sur. Relâchez la gâchette pour arrêter la rotation de la chaîne. Vérifiez que la chaîne tourne à pleine vitesse avant de commencer à couper.
3. Lorsque vous commencez à couper, placez la chaîne en mouvement contre le bois. Maintenez la tronçonneuse fermement en place pour éviter un retour ou un dérapage (latéral) de la machine.
4. Guidez la machine en appuyant légèrement et n'exercez pas d'effort excessif sur la chaîne, ce qui peut entraîner une surcharge qui fait griller le moteur. Le travail est plus sûr et meilleur à la vitesse prévue pour la machine.
5. Enlevez la machine d'une coupe lorsqu'elle tourne à) pleine vitesse. Relâchez le bouton On/Off pour arrêter la machine. Vérifiez que la chaîne est arrêtée avant de poser la tronçonneuse.
