Caractéristiques techniques	Capteur de porte / fenêtre sans fil, technologie de détection magnétique
Dimensions	Compact, adapté à la plupart des portes et fenêtres standards
Alimentation	Piles AA ou AAA (selon le modèle), durée de vie prolongée
Utilisation	Installation facile sur les cadres de portes et fenêtres, idéal pour la sécurité domestique
Maintenance	Vérification régulière des piles, nettoyage des contacts pour un fonctionnement optimal
Sécurité	Fonctionnement sécurisé, alarme en cas d'ouverture non autorisée
Informations générales	Compatible avec les systèmes de sécurité domestique, garantie constructeur incluse

FOIRE AUX QUESTIONS - OR-SH-17601 ORNO

Comment installer le capteur ORNO OR-SH-17601 sur ma porte ou ma fenêtre ?

Pour installer le capteur, nettoyez la surface de la porte ou de la fenêtre. Retirez le film protecteur de l'adhésif au dos du capteur et placez-le sur le cadre. Assurez-vous que l'aimant est aligné avec le capteur lorsque la porte ou la fenêtre est fermée.

Que faire si le capteur ne s'active pas ?

Vérifiez si les piles sont correctement installées et si elles sont chargées. Assurez-vous également que le capteur et l'aimant sont correctement alignés.

Le capteur ORNO OR-SH-17601 fonctionne-t-il avec tous les types de fenêtres et portes ?

Le capteur est conçu pour être utilisé avec la plupart des portes et fenêtres en bois, PVC et métal. Assurez-vous que les surfaces sont lisses et sèches pour une meilleure adhésion.

Comment remplacer les piles du capteur ?

Pour remplacer les piles, retirez le capteur de son emplacement. Ouvrez le compartiment des piles et remplacez-les par des piles neuves, en respectant la polarité indiquée.

Le capteur émet-il des alertes sonores en cas d'ouverture ?

Oui, le capteur ORNO OR-SH-17601 peut émettre un signal sonore lorsque la porte ou la fenêtre est ouverte, selon les paramètres de configuration choisis.

Puis-je connecter le capteur à un système de sécurité existant ?

Oui, le capteur peut être intégré dans des systèmes de sécurité compatibles. Consultez le manuel de votre système pour les instructions de connexion.

Que faire si le capteur est endommagé ?

Si le capteur est endommagé, contactez le service client d'ORNO pour des options de réparation ou de remplacement.

Comment réinitialiser le capteur ?

Pour réinitialiser le capteur, retirez les piles, attendez 10 secondes, puis réinsérez-les. Cela remettra le capteur à ses paramètres d'usine.

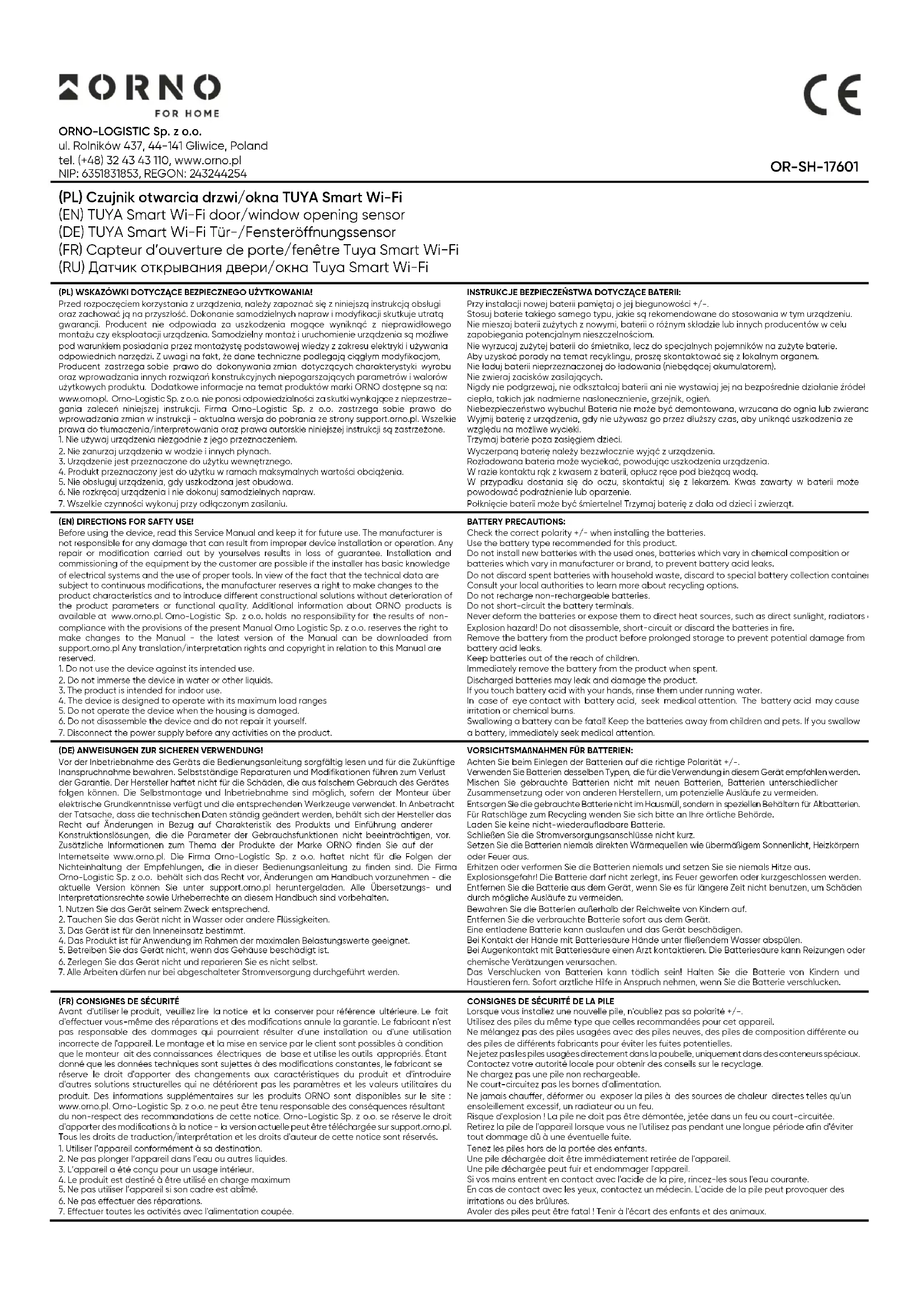

MODE D'EMPLOI OR-SH-17601 ORNO

Avant d'utiliser le produit, veuillez lire la notice et la conserver pour référence ultérieure. Le fait d'effectuer vous-même des réparations et des modifications annule la garantie. Le fabricant n'est pas responsable des dommages qui pourraient résulter d'une installation ou d'une utilisation incorrecte de l'appareil. Le montage et la mise en service par le client sont possibles à condition que le monteur ait des connaissances électriques de base et utilise les outils appropriés. Étant donné que les données techniques sont sujettes à des modifications constantes, le fabricant se réserve le droit d'apporter des changements aux caractéristiques du produit et d'introduire d'autres solutions structurelles qui ne détériorent pas les paramètres et les valeurs utilitaires du produit. Des informations supplémentaires sur les produits ORNO sont disponibles sur le site : www.orno.pl. Orno-Logistic Sp. z o.o. ne peut être tenu responsable des conséquences résultant du non-respect des recommandations de cette notice. Orno-Logistic Sp. z o.o. se réserve le droit d'apporter des modifications à la notice - la version actuelle peut être téléchargée sur support.orno.pl. Tous les droits de traduction/interprétation et les droits d'auteur de cette notice sont réservés.

1. Utiliser l’appareil conformément à sa destination.

2. Ne pas plonger l’appareil dans l’eau ou autres liquides.

3. L’appareil a été conçu pour un usage intérieur.

4. Le produit est destiné à être utilisé en charge maximum

5. Ne pas utiliser l’appareil si son cadre est abîmé.

6. Ne pas effectuer des réparations.

7. Effectuer toutes les activités avec l'alimentation coupée.

5. Sobald das Gerät konfiguriert ist, können Sie den Sensor von Ihrem Telefon aus frei überwachen,

seinen Status und den Batteriestand überprüfen. Wenn Sie den Sensor mit anderen intelligenten Geräten konfigurieren, können Sie alle Geräte in Ihrem Haus effektiv und sicher steuern. Vereinfachte Konformitätserklärung Orno-Logistic Sp. z o.o. erklärt, dass der Funkgerätetyp OR-SH-17601 TUYA Smart Wi-Fi Tür-/Fensteröffnungssensor mit der Richtlinie 2014/53/EU vereinbar ist. Der vollständige Text der EU- Konformitätserklärung ist unter folgender Internetadresse abrufbar: www.orno.pl. (FR) Capteur d’ouverture de porte/fenêtre Tuya Smart Wi-Fi Le capteur d’ouverture de porte et de fenêtre Tuya Smart est un appareil qui complète la maison intelligente. Grâce à l’application avancée Tuya Smart intégrée en Wi-Fi, le capteur permet de surveiller et de contrôler en temps réel l’état d’ouverture des portes ou des fenêtres depuis n’importe quel endroit du monde. Il vous suffit d’installer la plateforme Tuya Smart sur votre téléphone Android ou iOS et de l’appairer avec le capteur. Le contrôle à distance offre non seulement un confort d’utilisation, mais aussi une garantie de sécurité quant à ce qui se passe à l’intérieur de la maison. Le capteur est extrêmement sensible et réagit instantanément à tout mouvement de la porte ou de la fenêtre. L’utilisateur reçoit ainsi une notification instantanée sur son appareil mobile pour l’informer du changement de statut. La possibilité d’intégrer l’application à d’autres appareils donne l’impression d’une maison confortable, intelligente et, surtout, sûre. INSTALLATION

1. Ouvrez le compartiment à piles du capteur et placez-y deux piles AAA en veillant à respecter

2. Appairez le capteur en suivant les instructions ci-contre (voir

Utilisation ). 3. Notes avant le montage : а. Le capteur et l’aimant doivent être montés à la même hauteur – assurez-vous que les encoches sur les côtés des dispositifs sont alignées (fig. 1). б. Avant le montage, assurez-vous que l’emplacement de montage permet une distance suffisante entre le capteur et l’aimant (max. 10 mm). в. Montage sur la porte : il est recommandé de monter le capteur sur le cadre de la porte et l’aimant sur la porte, г. Montage sur la fenêtre : il est recommandé de monter le capteur sur le cadre de la fenêtre et l’aimant sur le châssis de la fenêtre.

4. Montez le capteur à son emplacement souhaité :

а. Montage à l’aide de ruban adhésif 3M : à partir de la bande de ruban adhésif 3M incluse dans le kit, poussez la partie centrale pour obtenir deux morceaux de ruban corres- pondant à la taille du capteur et de l’aimant. Retirez les films de protection et collez les appareils à l’endroit souhaité. б. Montage à l’aide de vis : retirez le couvercle de la batterie du capteur et utilisez-le pour marquer l’endroit où percer les trous de montage. Percez deux trous et placez-y les chevilles. Vissez le couvercle des piles à l’endroit souhaité, puis placez le capteur dessus. Remarque : pour changer les piles, il suffit d’appuyer sur les pinces situées sur les côtés du capteur et de le séparer du couvercle des piles, sans avoir à détacher le couvercle du mur. UTILISATION Pour utiliser correctement le capteur, il doit être connecté à un réseau Wi-Fi et à un compte Tuya Smart. Lors de l’appairage, assurez-vous que les fonctions Wi-Fi et Bluetooth sont activées sur le téléphone.

1. Scannez le code QR ou recherchez l’application Tuya Smart dans l’App Store ou Google Play

et téléchargez l’application. Après le montage, ouvrez l’application et créez un compte.

2. À l’aide d’un objet fin (par exemple une aiguille), appuyez sur le bouton de connexion (2) et

maintenez-le enfoncé (environ 5 secondes), la LED (1) clignote en vert. 3. Dans l’application, sélectionnez le bouton Ajouter un appareil . Le téléphone devrait détecter automatiquement le nouvel appareil. Cliquez sur l'icône Ajouter / Add et suivez les instructions de l’application : connectez-vous au réseau Wi-Fi de votre choix et attendez patiemment la fin du processus d’appairage. Pour garantir un meilleur signal lors de l’appairage des appareils, gardez votre téléphone près du capteur. Une fois la configuration terminée, le capteur se connecte à Internet. Vous pouvez donner vous-même un nom à l’appareil et terminer le processus en cliquant sur Terminer

4. Vérifiez le fonctionnement de l’appareil :

a. Déplacez l’aimant vers le capteur – la LED clignote en rouge et une notification est envoyée au téléphone lorsque la porte/fenêtre est fermée (état de l’appareil dans l’application : désactivé). b. Éloignez l’aimant du capteur – la LED clignote en rouge et une notification est envoyée au téléphone lorsque la porte/fenêtre est ouverte (état de l’appareil dans l’application : activé).

5. Une fois l’appareil configuré, vous pouvez surveiller le capteur à partir de votre téléphone, en
