Chateau 67430 - Robinet de cuisine Moen - Notice d'utilisation et mode d'emploi gratuit

Marque	Moen
Modèle	Chateau 67430
Type de produit	Robinet de cuisine
Matériau	Laiton
Finition	Chromé
Nombre de trous de montage	1 ou 2 (selon configuration)
Type de montage	Sur comptoir
Douchette latérale	Oui
Alimentation	Eau chaude et froide, raccords flexibles
Garantie	Garantie à vie limitée
Pièces de rechange	Gratuites sous garantie, disponibles au 1-800-465-6130
Nettoyage	Chiffon doux et eau savonneuse, éviter produits abrasifs
Sécurité	Couper l'alimentation en eau avant toute intervention
Entretien	Vérifier régulièrement les joints et les raccords

FOIRE AUX QUESTIONS - Chateau 67430 Moen

Comment installer le robinet Moen Chateau 67430 ?

Suivez le guide d'installation fourni : placez le corps du robinet, fixez les écrous, connectez les tuyaux d'alimentation, installez la douchette, puis ouvrez les vannes et vérifiez les fuites.

Que faire en cas de fuite au niveau des raccords ?

Vérifiez si les écrous sont bien serrés. Si la fuite persiste, remplacez les joints d'étanchéité. Contactez Moen au 1-800-465-6130 si nécessaire.

Comment retirer l'aérateur pour nettoyer les débris ?

Dévisser l'aérateur à la main ou avec l'outil fourni (modèles sélectionnés). Faites couler l'eau 15 secondes pour évacuer les débris, puis remettez l'aérateur.

Puis-je installer ce robinet sur un évier à trois trous ?

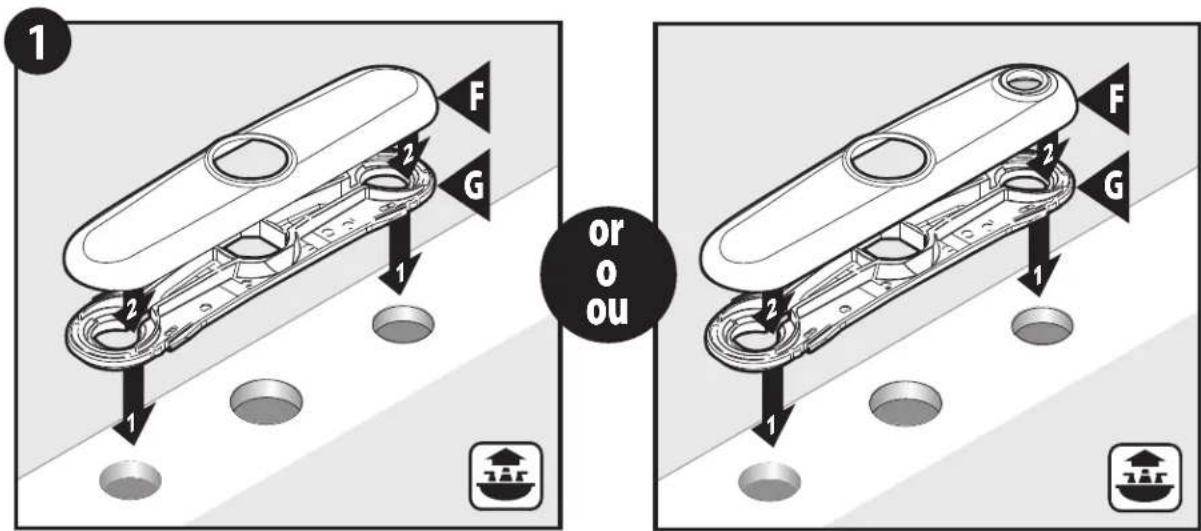

Oui, utilisez la plaque de comptoir (deck plate) fournie pour couvrir les trous inutilisés. Suivez les instructions pour montage avec plaque.

La garantie couvre-t-elle les pièces défectueuses ?

Oui, Moen offre une garantie à vie limitée : les pièces défectueuses sont remplacées gratuitement. Conservez votre preuve d'achat.

Comment entretenir la finition chromée ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les produits contenant de l'alcool, des solvants ou des abrasifs.

Que faire si la douchette latérale ne fonctionne pas ?

Vérifiez que le tuyau est bien enclenché dans le guide-tuyau et que la douchette est correctement insérée. Si nécessaire, contactez Moen pour une pièce de rechange.

Puis-je utiliser des produits de nettoyage agressifs ?

Non, l'utilisation de produits abrasifs, d'alcool ou de solvants annule la garantie. Utilisez uniquement des nettoyants doux.

Comment obtenir des pièces de rechange ?

Appelez le service client Moen au 1-800-465-6130 (lun-ven, 7h30-19h HE) avec votre numéro de modèle et preuve d'achat.

Où trouver la notice complète en français ?

La notice est disponible gratuitement en PDF sur notice-facile.com. Vous pouvez aussi demander une traduction par email.

MODE D'EMPLOI Chateau 67430 Moen

Veuillez d'abord contacter Moen

en cas de problèmes avec l'installation, ou pour

obtenir toute piece manquante ou de rechange 1-800-465-6130

Du lundi au vendredi:

de 7 h 30 à 19 h, HE

WWW.MOEN.CA

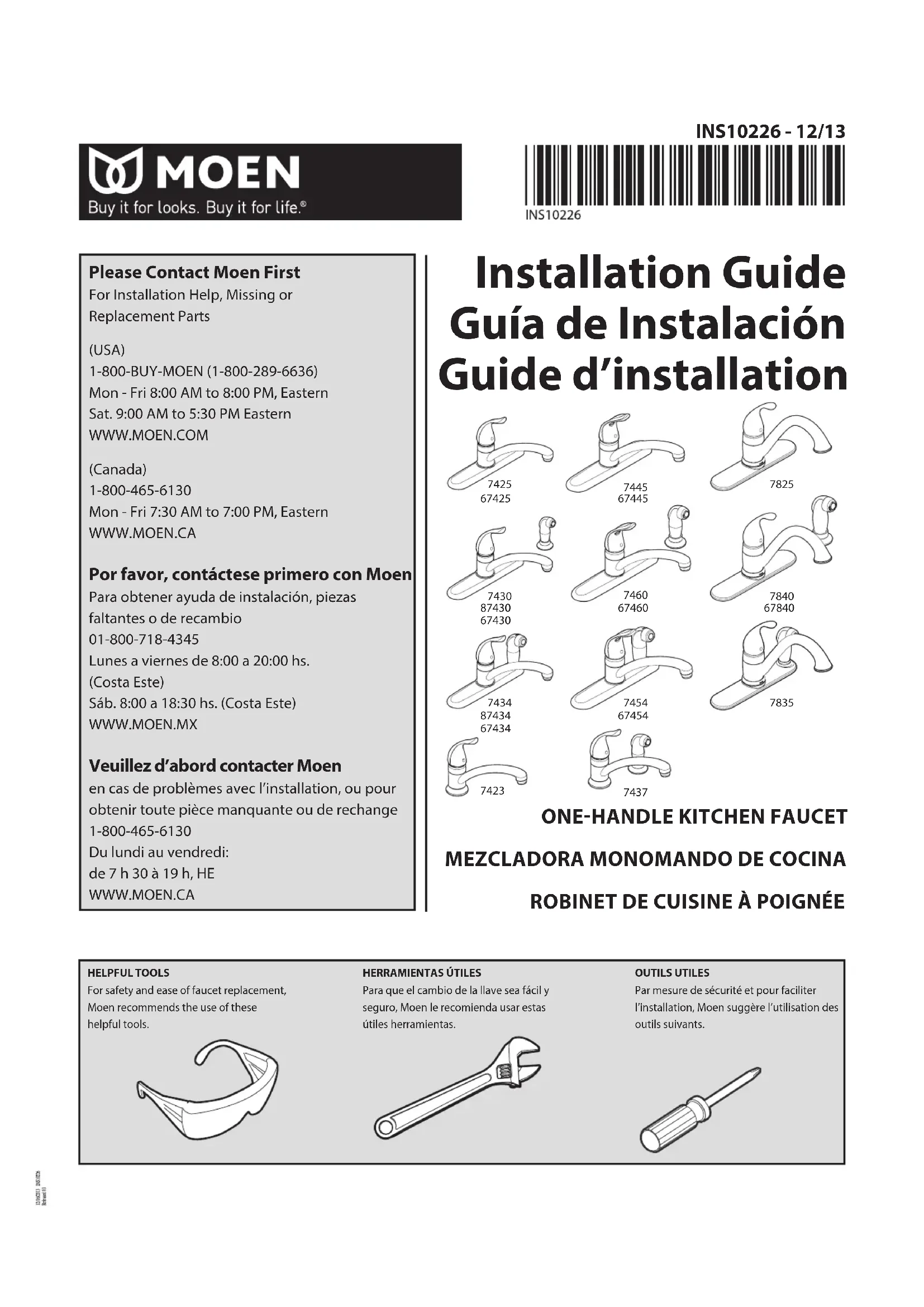

Installation Guide Guía de Instalación Guide d'installation

67425

7445
67445

87430

7460
67460

67840

67430

7434

7454

67454

87434

7423

7437

Par mesure de sécurité et pour facilitier

I'installation, Moen suggere l'utilisation des

outils suivants.

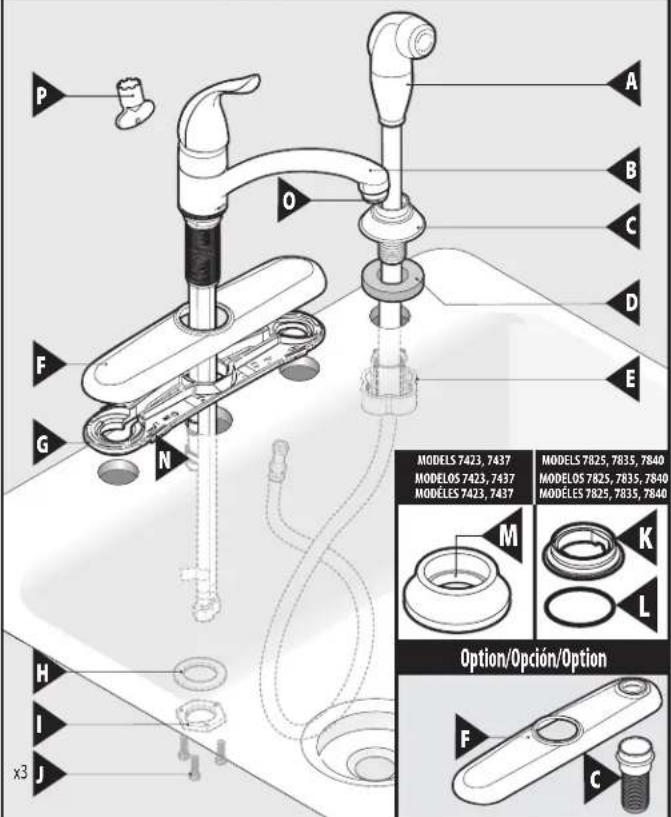

Spout and Handle vary by model/El surtidor y el nomando varian con el Modelo/ Lebec et la poignee peuvent varier selon le modele choisi

CAUTION - TIPS FOR REMOVAL OF OLD FAUCET:

Toujours couper l'alimentation en eau avant d'enlever ou de démonter le robinet. Ouvrir le robinet pour libérer la pression d'eau et pour s'assurer que l'alimentation en eau a bien été coupée.

Icon Legend/Legenda de Iconos/
Legende des iocnes

Above sink
Encima del lavabo
Au-dessus de l'Îlever
Below sink
Debrero del fregadero
Sous l'évreur

Parts List

A. Side Spray
B. Faucet Body
C. Hose Guide
D. Hose Guide Gasket
E. Hose Guide Mounting Nut
F. Deck Plate
6. Deck Plate Gasket
H. Washer

A. Rince-légumes lésteral
B. Corps du robinet
C. Guide-tuyau
D. Joint d'etanchéité du guide-tuyau
E. Ecrou de montage du guide-tuyau
F. Plaque de comptoir
G. Joint de la plaque de pont
H. Rondelle

I. Écrou de montage
J. Vis d'écrou de montage (3)

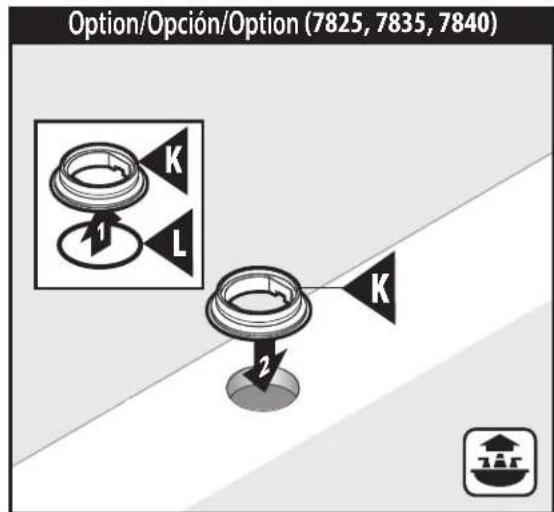

K. Base du bac
L. Joint d'étanchéité de la base du bec

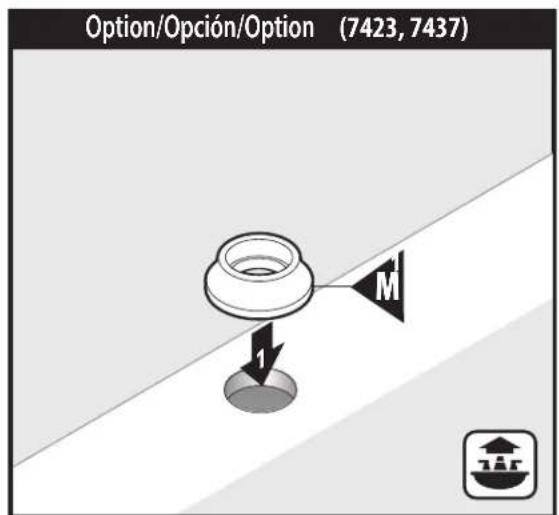

M. Trousse de rosace
N. Tuyau de sortie
0. Aérateur
P. Outil pour aérateur (certains modèles)

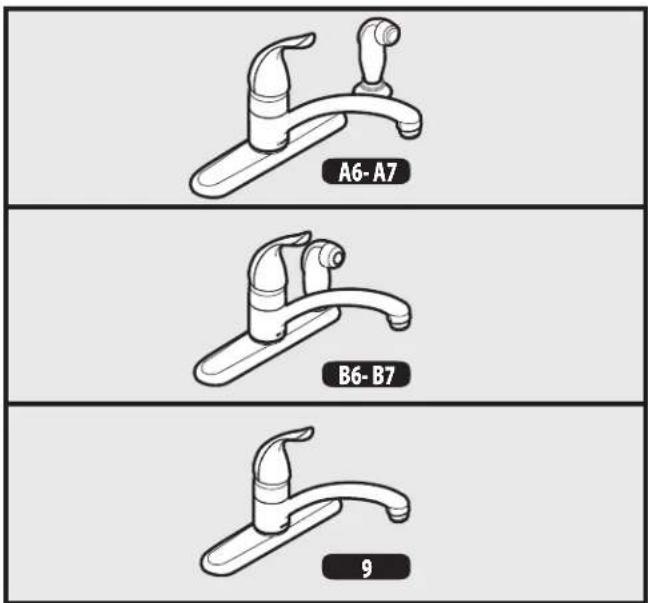

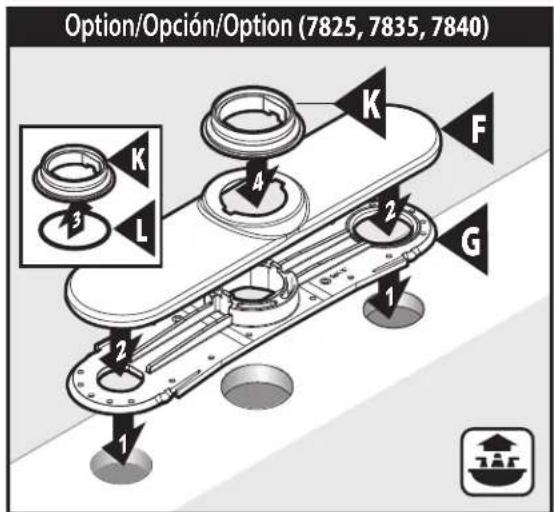

Installations Options For Listed Models/ Opciones de instalacion para los modelos listados/ Options d'installation pour les modeles indiques

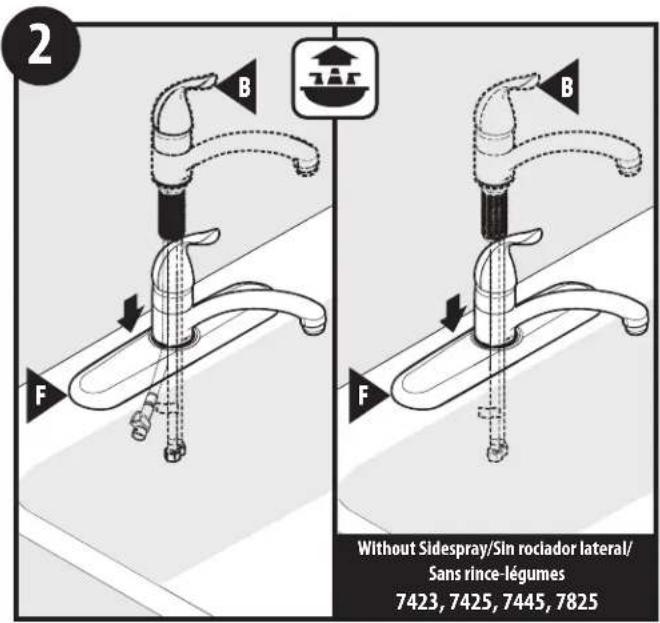

Place Facet Body (B) into Deck Plate (F). Proceed to step 3.
Coloque el cuero de la mezcladora (B) en la plaza de cubierta (F). Siga al Paso 3.
Placer the corps du robinet (B) puis sur la plaque de comptoir (F). Passer à l'été 3.

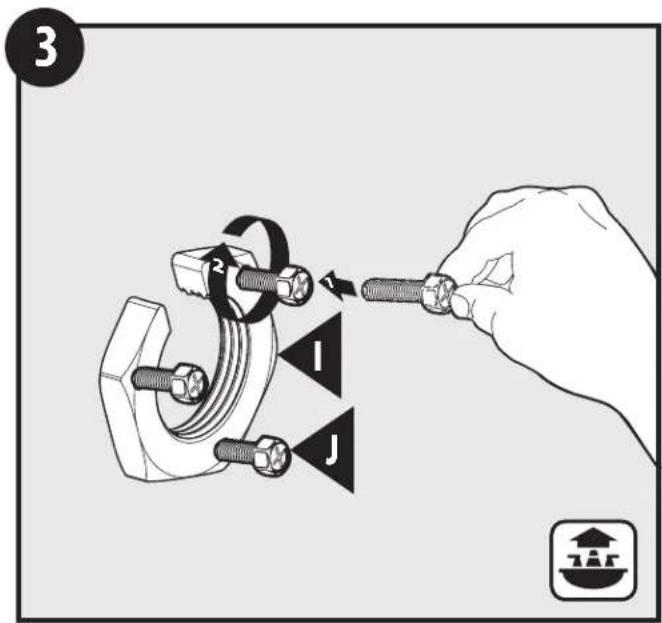

Install Mounting Screws (J) into Mounting Nut (I).
Instale los tornillos de montaje (J) bajo lo tuerca de montaje (I).
Placer les vis de montage (J) sur I'écrou de montage (I).

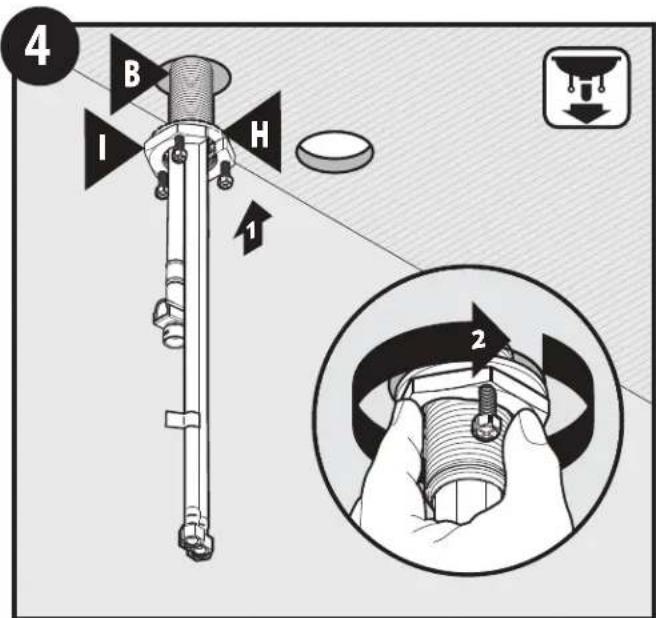

1. From underneath the sink, slide Washer (H) and Mounting Nut (I) over the hoses.
2. Thread Mounting Nut onto Faucet Body (B) until nut is within 1/2 inch of mounting surface.
1. Por bajo del fregadero, deslice la arandela (H) y la tuerca de montaje (I) sobre las mangueras.
2. Enrosque la tuerca de montaje sobre el cuero de la mezcladora (B) hasta que la tuerca está a 1.27 cm de la superficie de montaje.
1. Par en dessous de l'évier, faire glisser la rondelle (H) et l'écrou de montage (I) sur les tuyaux.
2. Visser l'écrou de montage sur le corps du robinet (B) jusqu'à ce que l'écrou soit à 1,27 cm (1/2 po) de la surface de montage.

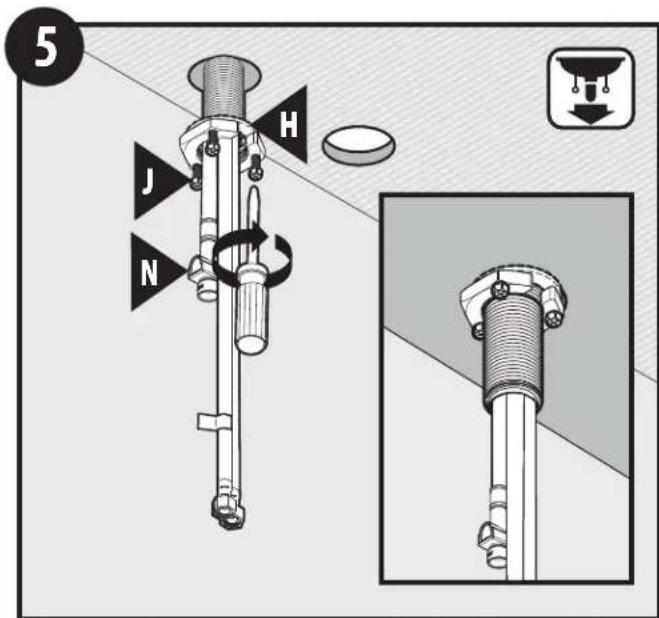

Tighten Mounting Screws (J) evenly until faucet assembly is tight. If faucet is provided with 3 hoses (as shown), the Outlet Hose (N) must be facing the wall.
Apriete los tornillos de montaje (J) en forma pareja hasta que el Conjunto de la mezcladora esté firme. Si la mezcladora está provista con 3 mangueras (como se muestra), la mansuera de salute (N)Debe estar enfrenteando la pared.
Serrer les vis de montage (J) uniformement, jusqu'à ce que l'assemblage du robinet soit bien serré. Si le robinet est doté de 3 tuyaux ( comme illustré), le tuyau de sortie ( N ) doit faire face au mur.

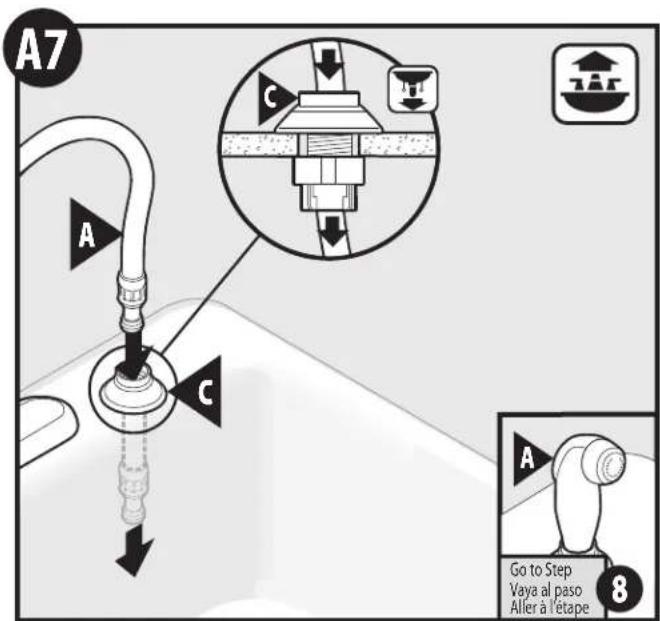

Insert the hose of the Side Spray (A) into the Hose Guide (C) until Side Spray is seated in Hose Guide. Proceed to step 8.
Inserte la manguera del rociador lateral (A) bajo de la guía de la manguera (C) hasta que el rociador lateral quede asentado en la guía de la manguera. Vaya al paso 8.
Insérer le tuyau du rince-égumes létral (A) dans le guide-tuyau (C), jusqu'à ce que le rince-égumes soit bien place dans le guide-tuyau. Passer à l'etape 8.

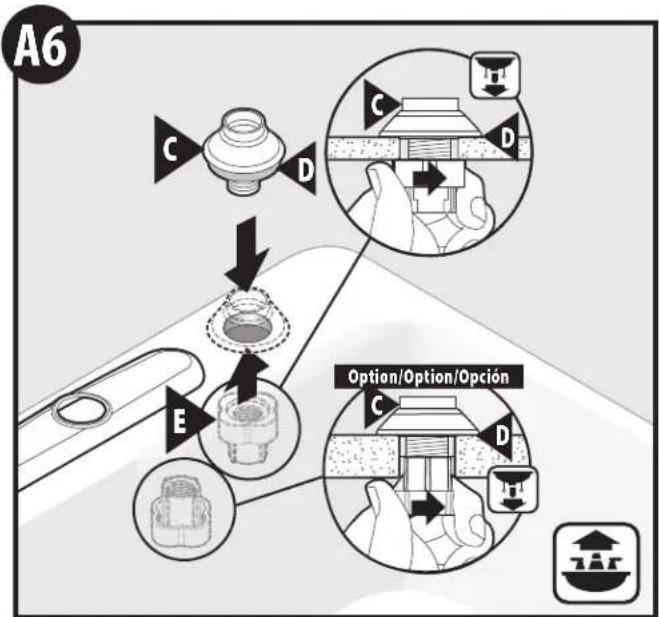

Guide-tuyau installé sur évier

1. Placer le joint d'etanchéité du guide-tuyau (D) sur le guide-tuyau (C). Le placer sur l'ouverture de la surface de montage.
2. Pour une installation sur comptoir mince - Placer I'écrou de montage (E) pour que son extrémité la plus grosse soit orientée vers le haut.
   Pour une installation sur comptoir écais - Placer l'écrou de montage (E) pour que sa petite extrémité soit orientée vers le haut.
3. Serrer à la main.

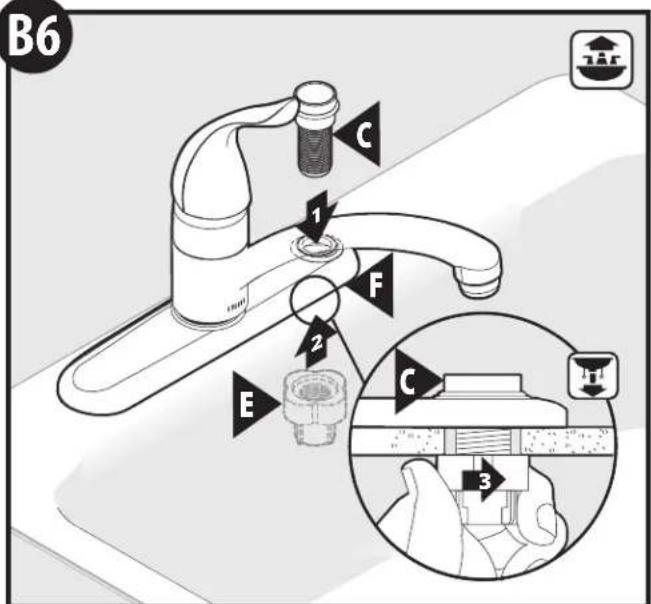

B6

1. Insert Hose Guide (C) into opening on the Deck Plate (F).
2. Orient Mounting Nut (E) with large end facing up.
3. Tighten by hand.
   Guía de la manguera montada en la plaza de cubierta
4. Inserte la quia de la manguera (C) en la abertura en la placacubierta (F).
5. Oriente la tuerc de montaje (E) con el extremo grande hacia arriba.
6. Apriete a mano.
   Guide-tuyau instalé sur plaque de comptoir
7. Insérer le guide-tuyau (C) dans l'ouverture de la plaque de comptoir (F).
8. Placer I'ecrou de montage (E) pour que I'extrémité la plus grosse soit orientée vers le haut.
9. Serrer à la main.

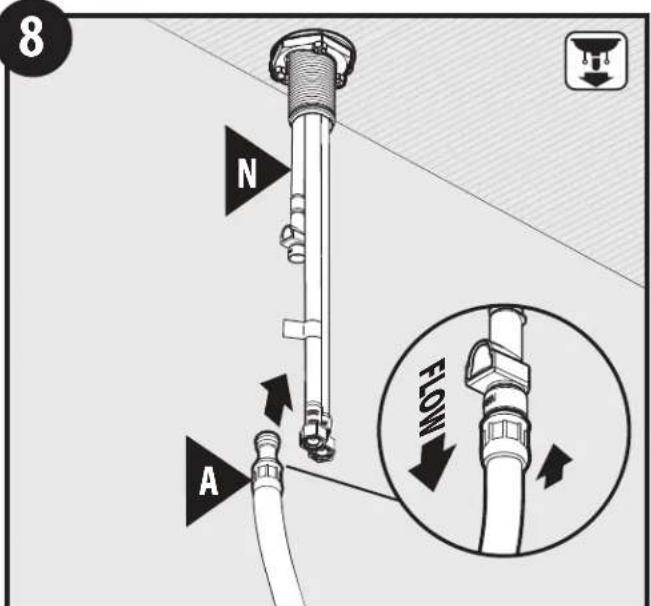

Insérer le tuyau du rince-légumes latorial (A) dans le tuyau de sortie (N), puis le pousser le plus loin possible jusqu'à ce que vous entendiez un clic. Tirer vers le bas pour tester l'enclenchement.

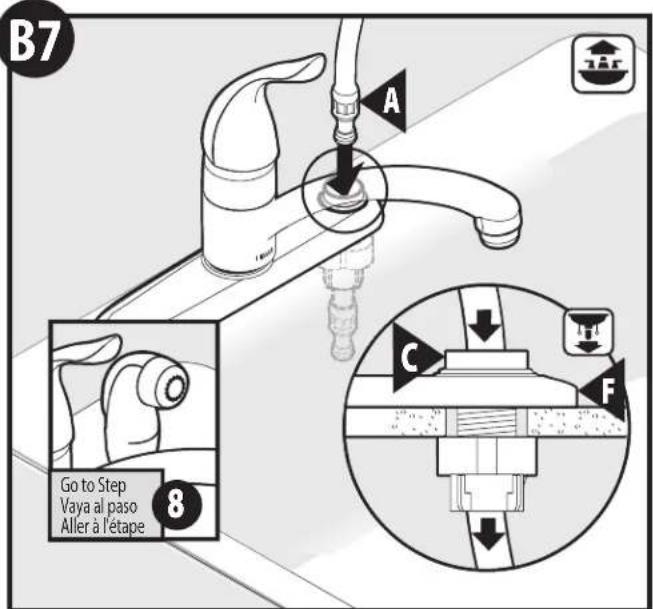

Insérer le tuyau du rince-égumes latorial (A) dans le guide-tuyau (C), jusqu'à ce que le rince-égumes soit bien place sur la plaque de comptoir (F). Passer à l'étape 8.

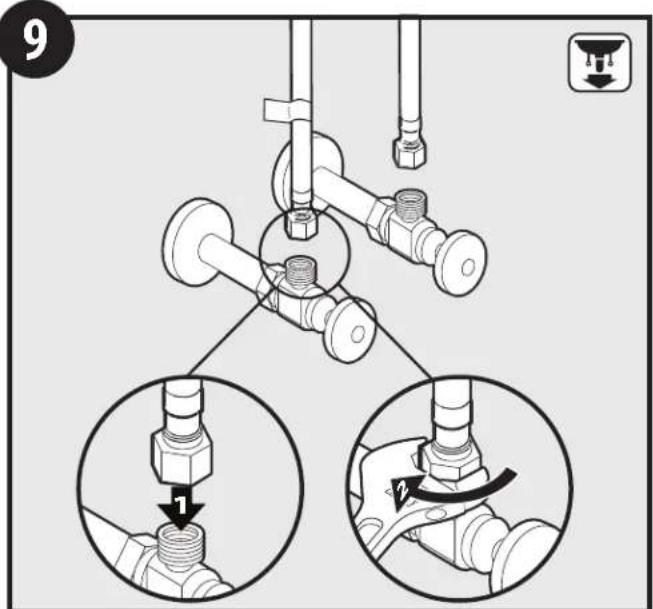

1. Attach fl exible lines to shutoff valves.
2. Tighten with wrench until secure.
3. Conecte las lineas fl exibles a las valvulas de cierre.
4. Apriete con una pinza hasta que esté fme.
5. Attacher les conduites fl exibles aux robinets d'arrêt.
6. Serrer à l'aide d'une clé jusqu'à ce que le tout soit bien fixé.

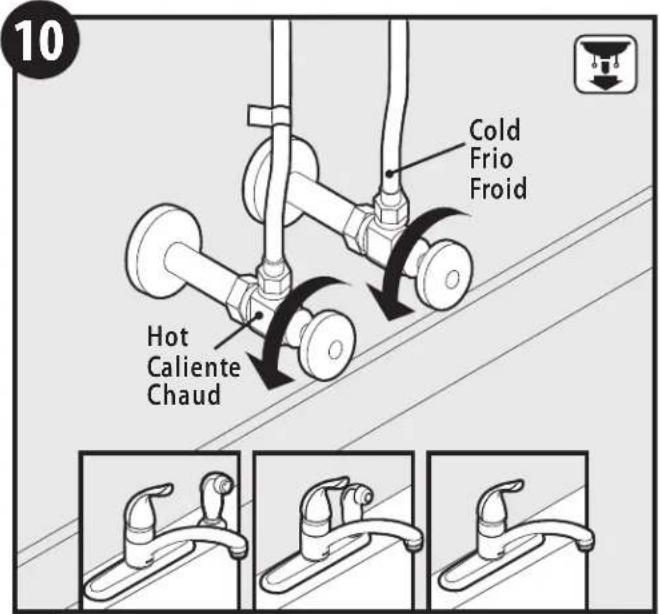

Turn hot and cold shutoff valves to the on position. Check for leaks.
Abra las valvulas de cierre fria y caliente. Verifique si hay perdidas.
Ouvrir les robinets d'arret d'eau chaude et d'eau froide. S'assurer qu'il n'y a aucune fuite.

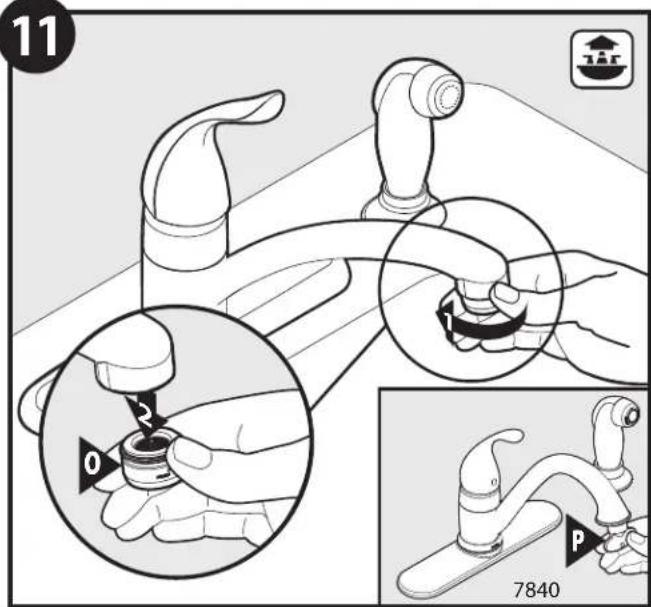

To flush debris from the plumbing system:
Remove the Aerator (O) by unthreading by hand or by using the included Aerator Tool (P) provided with select models.
Para enjuagar la basura del sistema de tuberías:
Retire el aireador (O) desenroscandolo a mano o con la herramienta del aireador (P) provista con modelos selectos.
Pour évacuer les débris de la plomberie :
Retirer l'érateur (0) en le devissant à la main ou en utilisant l'outil pour aérateur (P) fourni avec certains modèles.

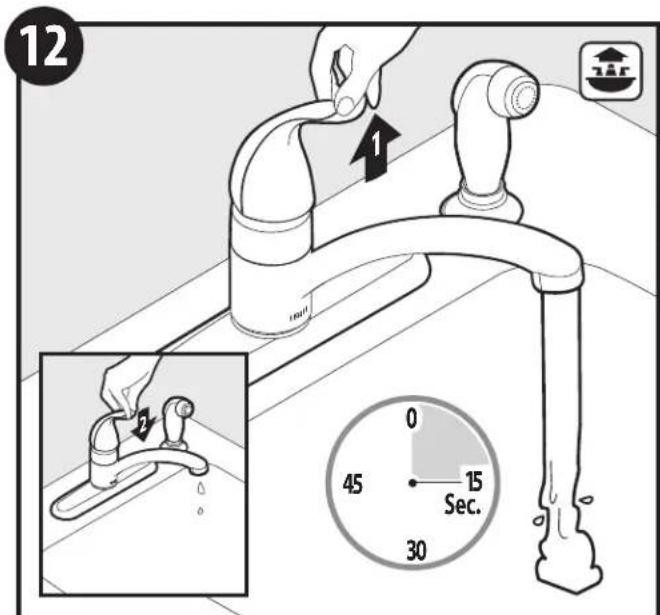

Run hot and cold water for 15 seconds. Then turn off handle.
Haga correr el agua fria y caliente durante 15 segundos. Luego cierra el monomando.
Faire couler l'eau chaude et l'eau froide pendant 15 secondes. Fermer la poignée.

Replace the Aerator (0) and tighten by hand.
Vuelva a colocar el aireador (O) y apriete a mano.
Replacer I'aeatreur (0) et serrer a la main.

Moen Limited Lifetime Warranty Moen le otorga Garantia limitada de por vida Garantie a vie limitee de Moen

Les produits Moen sont fabriqués selon les normes les plus élevées de qualité et de main-d'oeuvre. Moen garantit à l'acheter original, tant qu'il sera propriété de la maison (la « période de garantie» des propriétaires), que ce robinet sera libre de touteuite pendant son usage normal et qu'aucune piece et qu'aucun ci de ce robinet ne représenté de défaut de matériel et de main-d'oeuvre en usine. Tous les autres achats (y compris les achats à des nns industrielles, commerciales et d'a aire) sont garantis pendant cinq (5) ans à comprer de la date d'achat originale (periode de garantie commerciale).

Si ce robinet fuit ou绿色发展 durant la période de garantie, Moen s'engage a fournir GRATUITEMENT les pieces de rechange requises pour remetre le robinet en etat de fonctionnement ainsi qu' a replacer GRATUITEMENT toute piece ou tout ni dont le matériel, la fabrication ou la main-d'oeuvre, lors de I installation, de I'usage et du service habituels, s'averté defectueux. On peut oblirer les pieces de rechange en composant le 1 800 465-6130 ou en écrivant à l'adresse individue ci-dessous. Le reçu de vente original de I'acheteur initial du robinet doit accompagner toute réclamation. Les défauts ou les dom-mages causés par I'utilisation de pieces non fournies par Moen ne sont pas couverts par cette garantie. Cette garantie s'applique uniquement aux robinets achetés après décembre 1995 et entre en vigueur à compter de la date d'achat indiquée sur le reçu de caisse du client.

Cette garantie s'étend aussi au remplacement de toute piece ou de tout ni défectieux. Cependant, sont exclus de cette garantie, les dommages causés par une erreur d'installation, un abus du produit, une mauvaise'utilisation du produit, l'utilisation de produits de nettoyage contenant des agents abrasifs, de l'alcohol ou des solvants organiques, qu'ils soient utilisés par un entrepreneur, une entreprise de service ou le consommateur. Moen decline toute responsabilité quant aux frais de main-d'oeuvre et aux dommages causés durant l'installation, la réparation ou le remplacement, et aux dormages, pertes, blessures ou coûts, indirects ou consécultifs, connexes à ce robinet. Sauf lorsque la loi le stipule, cette garantie remplace et exclut toutes les autres garanties et conditions, qu'elles soient indicatees expressément ou non, obligatoires ou autres, y compris, sans restriction, celles qui visent la commercialisation ou l'aplitude d'utilisation.

Certain pays, états ou provinces ne permettent aucune exclusion, ni limitation suite aux dommages indirects ou consécutifs. Les limitations ou les exclusions précités ne s'appliqueraient pas dans ces cas. Cette garantie accorde des droits juridiques et il est possible que d'autres droits soient applicables selon l'état, la province ou le pays. Moen visera le consommateur de la méthode à suivre pour soumettre une réclamation. Il suit d'ecrite à Moen Inc. à l'adresse indiquée ci-dessous, pour expliquer le dernier, d'inclure une preuve d'achat, d'inscrite son nom, son adresse ainsi que son indicatef régional et son numéro de téléphone.
