Type de produit	Subwoofer amplifié
Dimensions (L x H x P)	195 x 74 x 260 mm
Alimentation	12 V (9 à 15 V), négatif à la masse
Fusible	20 A
Puissance de sortie RMS	1 x 100 W
Puissance de sortie max.	1 x 200 W
Gamme de fréquences	30 – 150 Hz
Filtre passe-bas réglable	50 – 150 Hz
Filtre Subsonic	Fixé à 30 Hz
Phase Shift	0° / 180°
Bass Boost réglable	0 – 12 dB @ 45 Hz
Commande à distance du niveau de basses	Oui (câble fourni)
Entrées audio	RCA et haut niveau (HI LEVEL IN)
Allumage automatique	Oui (AUTO TURN ON)
Circuit de protection	LED PROTECT (surchauffe, court-circuit)
Taille du haut-parleur	15 x 20 cm (6 x 8 pouces)
Précautions d'installation	Débrancher la batterie avant installation ; utiliser des câbles adaptés

FOIRE AUX QUESTIONS - Quantum Q168A ESX

Quelles sont les précautions à prendre avant l'installation du subwoofer Quantum Q168A ?

Avant l'installation, débranchez la borne négative de la batterie pour éviter tout court-circuit. Montez l'amplificateur à l'abri des secousses, vibrations, poussière et saletés. Éloignez les câbles de sortie et d'entrée du câble d'alimentation pour éviter les parasites.

Comment raccorder l'alimentation électrique ?

Raccordez d'abord la borne GND au pôle négatif de la batterie. Branchez ensuite la borne +12 V à un câble électrique avec un fusible intégré (20 A) placé à moins de 30 cm de la batterie. Connectez le câble de commande REM à la sortie de télécommande de l'autoradio.

Puis-je utiliser l'entrée haut niveau si mon autoradio n'a pas de sortie RCA ?

Oui, l'entrée haut niveau (HI LEVEL IN) permet de connecter les fils de haut-parleur de l'autoradio directement. N'utilisez jamais simultanément les entrées RCA et haut niveau, cela endommagerait l'appareil.

Comment fonctionne l'allumage automatique (AUTO TURN ON) ?

Mettez l'interrupteur AUTO TURN ON en position ON. L'amplificateur détecte une augmentation de tension (DC offset) sur l'entrée haut niveau lorsque la source s'allume, et s'allume automatiquement. Aucun câble REM n'est nécessaire dans ce cas. Fonctionne avec la plupart des sources modernes.

Comment régler la sensibilité d'entrée ?

Réglez le volume de l'autoradio à mi-course, puis ajustez le potentiomètre INPUT LEVEL de l'amplificateur pour obtenir un volume sonore moyen. Cela garantit une réserve de puissance suffisante et un bon rapport signal/bruit.

Comment utiliser le Bass Boost ?

Le régulateur BASS BOOST permet d'ajuster le niveau de basses de 0 à 12 dB à 45 Hz. À utiliser avec modération pour éviter la distorsion ou l'endommagement du haut-parleur.

Que signifie l'interrupteur PHASE SHIFT ?

Il permet d'inverser la phase du signal entre 0° et 180°. Cela aide à synchroniser le son du subwoofer avec les autres haut-parleurs selon l'acoustique du véhicule.

Comment régler le filtre passe-bas ?

Ajustez le potentiomètre LOW PASS entre 50 et 150 Hz pour définir la fréquence de coupure. Plus la valeur est basse, plus seules les graves profondes sont reproduites.

Que faire si la LED PROTECT s'allume en rouge ?

La LED rouge indique une surchauffe ou un court-circuit. L'amplificateur s'éteint automatiquement. Vérifiez les connexions des haut-parleurs (impédance trop basse) et assurez une ventilation suffisante. Après résolution, l'appareil redémarrera.

Puis-je utiliser la commande à distance du niveau de basses ?

Oui, connectez la commande à distance fournie au port REMOTE de l'amplificateur. Elle permet de régler le niveau de basses depuis le siège conducteur sans toucher à l'appareil.

MODE D'EMPLOI Quantum Q168A ESX

Veuillez s'il vous plaît lire attentivement toutes les instructions d'installation avant que vous installiez l'amplificateur et le fassiez fonctionner.

CARACTÉRISTIQUES	Q168A
Subwoofer	15 x 20 cm (6" x 8")
Puissance de sortie RMS	1 x 100 W
Puissance de sortie Max.	1 x 200 W
Gamme de fréquences	30 – 150 Hz
Filtre passe-bas	50 – 150 Hz
Filtre Subsonic	Fixé à 30 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentation	+12 V (9 – 15 V), négatif à la masse
Fusible	20 A
Dimensions (L x H x P)	195 x 74 x 260 mm

Sous toutes réserves de modifications techniques

RECOMMANDATIONS AVANT L'INSTALLATION

• Cet appareil convient exclusivement au branchement à un système de 12 volt à masse négative.
• Montez l'amplificateur de manière à ce qu'il soit protégé au maximum contre les secousses et vibrations ainsi que contre la poussière et les saletés.
• Veillez à ce que les câbles de sortie et d'entrée soient assez éloignés du câble d'alimentation électrique, afin d'éviter tout son parasite.
• Veillez à ce que le fusible et les éléments d'utilisation de l'appareil soient accessibles après le montage.
• La puissance et fiabilité de l'appareil dépend de la qualité de l'installation. Il est préférable de confier le montage à un spécialiste.
• Éviter les dommages ou déplacer/retirer accidentellement les composants du véhicule comme les câbles, ordinateur de bord, ceinture de sécurité, réservoir d'essence etc.

ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT

ATTENTION: Avant que vous ne commenciez avec l'installation, séparez la borne négative/masse de la batterie afin d'éviter tout risque de court-circuit. Utilisez la fiche de câble fournie pour connecter chaque port.

Le câblage électrique habituel n'est pas suffisant pour les besoins d'un amplificateur de puissance. Veillez à ce que les câbles électriques soient proprement dimensionnés au GND et aux bornes +12V.

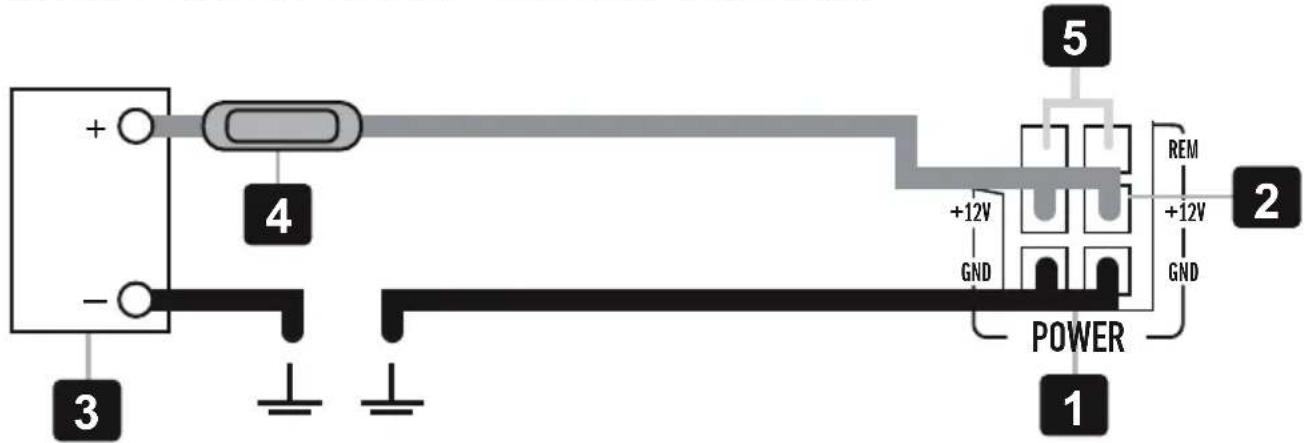

Raccordez d'abord la borne GND de l'amplificateur [1] avec le pôle négatif de la batterie. Il est très important que le raccordement soit fait de manière parfaite. Les reliquats de saletés doivent être enlevés avec soin du point de branchement de la batterie. Un raccordement trop lâche peut être la cause d'une fonction défaillante ou de bruits brouillés ou de déformations.

Le branchement de l'amplificateur de +12 V [2] doit maintenant être raccordé avec un câble électrique avec un fusible intégré à pôle positif [3]. Le fusible [4] doit être positionné près de la batterie, la longueur de câble allant du pôle positif de la batterie au fusible doit être, pour des raisons de sécurité, inférieure à 30 cm. Vous devez placer le fusible seulement après avoir terminé tous les travaux d'installation, y compris le branchement des haut parleurs.

Vous devez maintenant connecter le câble de commandement à distance du récepteur autoradio à la borne de commande REM [5] de l'amplificateur. Pour la connexion entre le branchement REM de l'amplificateur à l'appareil de commande, un câble de 0,5 mm ^2 de section est suffisant.

CÂBLES AUDIO

Lors de l'installation du câble audio entre la sortie RCA de votre autoradio et l'entrée RCA [6] de l'amplificateur à l'intérieur de votre voiture, aussi souvent que cela est possible, les câbles audio et alimentation ne doivent pas cheminer sur le même côté du véhicule. Nous recommandons une installation isolée, par exemple le cheminement du câble d'alimentation dans le passage de câbles du côté gauche et celui du câble audio dans le passage de câbles du côté droit ou vice versa. Ceci réduit la diaphonie introduite dans les câbles audio.

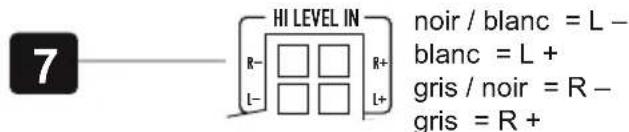

L'entrée haut niveau HI LEVEL IN [7] est appropriée pour connecter les entrées de l'appareil avec les fils des hauts-parleurs dans le cas où votre autoradio (source) ne serait pas équipé(e) de sorties RCA. Grâce aux câbles appropriés fournit par votre revendeur car audio pour les hauts-parleurs, prolonger les sorties de votre autoradio jusqu'à l'emplacement où vous installerez votre appareil. Puis connecter chaque câble des hauts-parleurs avec les connecteurs d'entrées haut niveau jack.

ATTENTION: Ne jamais utiliser l'entrée haut niveau et le RCA en même temps. Ceci peut endommager sérieusement l'appareil. Utilisez la fiche de câble fournie pour connecter chaque port.

FONCTION ALLUMAGE AUTOMATIQUE

Appuyez sur l'interrupteur AUTO TURN ON [8] en position ON et l'amplificateur détecte une augmentation de tension (6 volts) dénommé "DC offset" sur le signal d'entrée connecté à l'entrée haut niveau [7] lorsque la source sera allumée. Puis l'amplificateur s'allume également. Dés que la source est éteinte, l'amplificateur s'étend également automatiquement. Dans ce cas la connexion à REM [5] n'est pas nécessaire.

NOTE: La fonction AUTO TURN ON fonctionne en général avec 90% de toutes les sources parce qu'elles sont équipés de sorties haute puissance. Seulement avec quelques vieilles sources qui existent encore sur le marché la fonction "Auto Turn On" ne fonctionne pas.

RÉGLAGE DE LA SENSIBILITÉ D'ENTRÉE

La sensibilité d'entrée peut être adaptée à chaque autoradio. A cet effet, tournez le régulateur de volume sonore de votre radio sur la position de réglage médiane, et ajustez le régulateur de niveau d'entrée INPUT L E V E L [ 9 ] de manière à obtenir un volume sonore moyen. Pour ce réglage, vous disposez normalement d'une réserve de puissance suffisante avec un écart signal / bruit optimal.

BASS BOOST RÉGLABLE

Avec le régulateur BASS BOOST [10], vous pouvez ajuster le niveau de basses de 0 - 12dB. ATTENTION: Ne pas utiliser le BASS BOOST à bon escient!

INTERRUPTEUR DE PHASE

Le interrupteur PHASE SHIFT [11] permet d'ajuster la phase entre 0° ou 180° pour synchroniser le temps de réaction du signal en fonction des propriétés acoustiques du véhicule.

FILTRE PASSE-BAS RÉGLABLE

Ajustez la fréquence de recouvrement souhaitée sur le régulateur LOW PASS [12]. De cette manière, le filtre est adaptable aux exigences sonores du haut-parleur de graves utilisé. La haute modulation de fréquence du filtre permet une diminution précise des zones de fréquences médiums et aiguës.

COMMANDE À DISTANCE DU NIVEAU DE BASSES

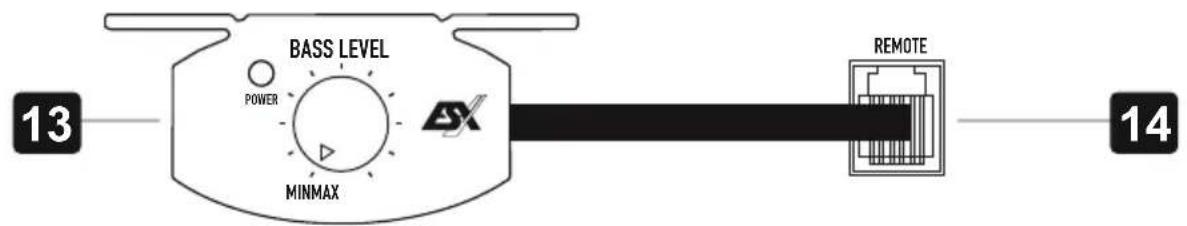

Avec la commande à distance [13] du niveau de basse fournit via le câble, vous pourrez ajuster facilement le niveau de basse sans être assis à la place du conducteur. Connectez la commande à distance et le connecteur REMOTE [14] avec le câble fourni.

CIRCUIT DE PROTECTION

La PROTECT LED [15] s'éclaire en rouge quand l'ampli est en surchauffe, ou lorsqu'un un court circuit est responsable d'une impédance trop basse dans la connexion des hauts parleurs. Dans ce cas, le circuit de protection intégré éteint automatiquement l'amplificateur. L'amplificateur devrait re-fonctionner lorsque vous aurez résolu le/les problème(s). La POWER LED [16] s'éclaire en vert, si l'amplificateur est en marche.
