SF120A3 - Système de refroidissement de matériel informatique ZALMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système de refroidissement de matériel informatique
Marque	Zalman
Modèle	SF120A3
Dimensions	120 x 120 x 25 mm
Poids	Environ 150 g
Matériau du cadre	Plastique
Type de roulement	Roulement hydraulique
Vitesse de rotation	800 - 1800 RPM
Débit d'air	50 - 70 CFM
Niveau sonore	18 - 30 dB(A)
Alimentation	Connecteur SATA pour contrôleur, prise USB 2.0
Connecteurs	USB 2.0 (Mini USB 5 broches vers en-tête USB), SATA, 3 broches adressables LED, 4 broches PWM
Compatibilité	Cartes mères avec en-tête USB 2.0 et alimentation SATA
Fonctions principales	Contrôle RGB adressable via logiciel Z-Sync, gestion PWM des ventilateurs
Logiciel	Téléchargeable sur www.zalman.com
Sécurité	Éviter court-circuit, ne pas bloquer ventilation, ne pas utiliser de produits chimiques
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les liquides
Pièces détachées et réparabilité	Aucune pièce détachée disponible, contacter le vendeur pour remplacement
Informations générales	Lire le manuel avant installation, porter des gants, ne pas forcer

FOIRE AUX QUESTIONS - SF120A3 ZALMAN

Comment installer le ventilateur Zalman SF120A3 ?

Fixez le ventilateur sur le boîtier à l'aide des vis fournies. Branchez le câble PWM sur la carte mère ou le contrôleur Z-Sync. Connectez le câble USB 2.0 du contrôleur à l'en-tête USB de la carte mère et le câble SATA à l'alimentation. Téléchargez le logiciel Z-Sync sur www.zalman.com pour gérer les RGB.

Le contrôleur Z-Sync est-il compatible avec tous les ventilateurs ?

Le contrôleur Z-Sync est conçu pour les ventilateurs Zalman SF120A3. Il accepte les connecteurs PWM 4 broches et les connecteurs RGB adressables 3 broches. Ne branchez pas de connecteurs non adressables 3 broches sur le port RGB, cela pourrait causer un dysfonctionnement.

Que faire si le logiciel Z-Sync ne détecte pas le contrôleur ?

Vérifiez que le câble USB 2.0 est correctement connecté à la carte mère et que le câble SATA est branché à l'alimentation. Assurez-vous d'avoir téléchargé la dernière version du logiciel depuis www.zalman.com. Essayez de redémarrer l'ordinateur.

Puis-je utiliser le ventilateur sans le contrôleur Z-Sync ?

Oui, le ventilateur peut être connecté directement à la carte mère via le connecteur PWM pour la ventilation, mais le contrôle RGB ne sera pas disponible sans le contrôleur et le logiciel.

Quel est le niveau sonore du SF120A3 ?

Le niveau sonore varie entre 18 et 30 dB(A) selon la vitesse de rotation. En mode silencieux, il est très discret.

Comment nettoyer le ventilateur ?

Utilisez un chiffon sec ou une brosse douce pour enlever la poussière. N'utilisez jamais de solvants chimiques comme l'alcool ou l'acétone, car ils peuvent endommager la surface.

Le ventilateur est-il garanti ?

La garantie dépend du revendeur. En cas de défaut, contactez le lieu d'achat pour un remplacement ou un remboursement. Conservez la preuve d'achat.

Puis-je contrôler les LED avec un logiciel tiers ?

Il est recommandé d'utiliser le logiciel officiel Z-Sync pour une compatibilité optimale. Les logiciels tiers peuvent ne pas reconnaître le contrôleur.

Que faire si le ventilateur ne tourne pas ?

Vérifiez la connexion du câble PWM et que l'alimentation est sous tension. Assurez-vous que le ventilateur n'est pas bloqué par un obstacle. Si le problème persiste, il pourrait être défectueux.

Les dimensions du ventilateur sont-elles standard ?

Oui, le SF120A3 est un ventilateur de 120 mm avec des dimensions de 120 x 120 x 25 mm, compatible avec la plupart des boîtiers.

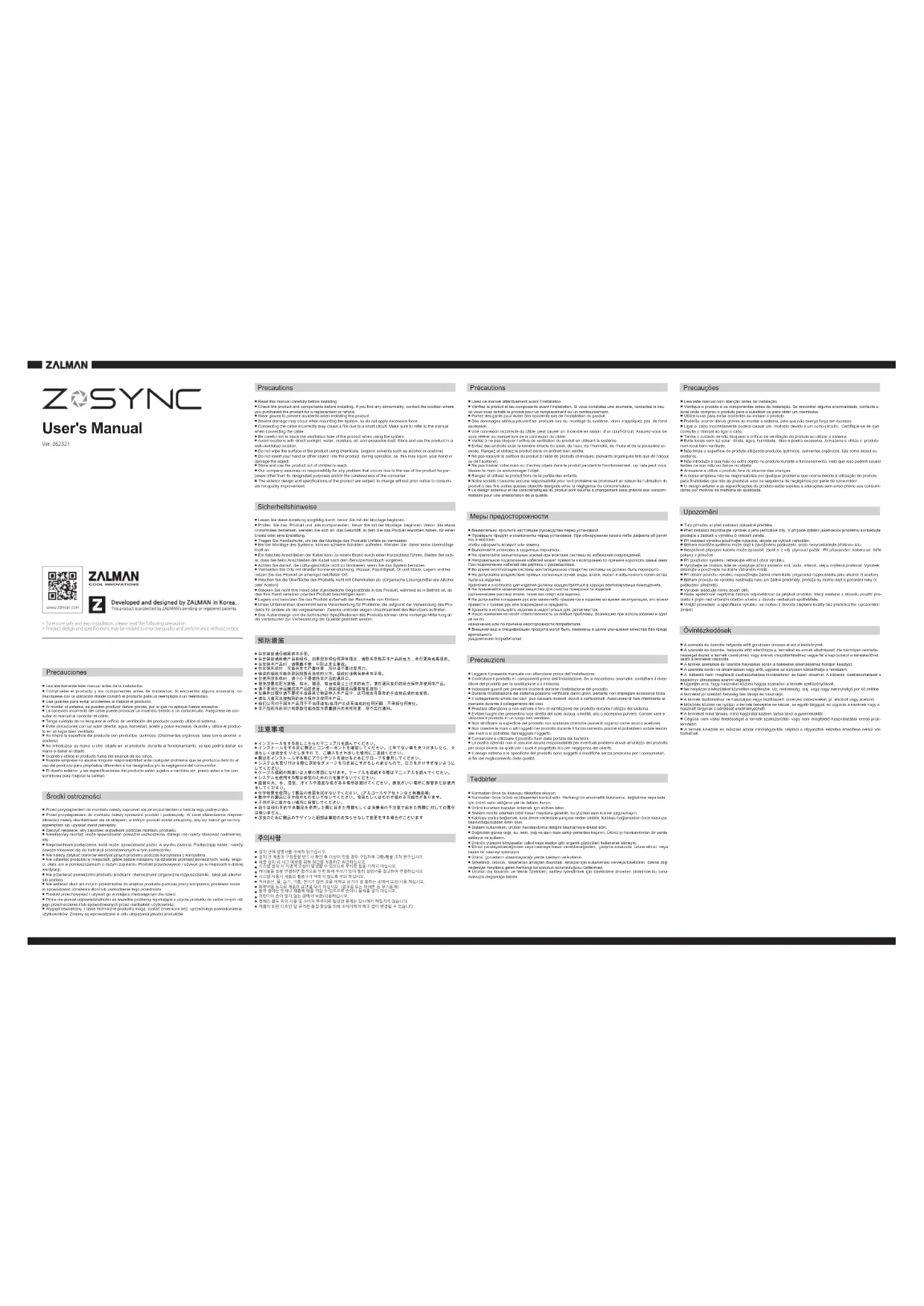

MODE D'EMPLOI SF120A3 ZALMAN

■ Lisez ce manuel attentivement avant l'installation.
■ Vérifiez le produit et les composants avant l'installation. Si vous constatez une anomalie, contactez le lieu
où vous avez acheté le produit pour un remplacement ou un remboursement.
- Portez des gants pour éviter des accidents lors de l'installation du produit.
■ Les dommages seneux peuvent se produire lors du montage du système, donc n'appliquez pas de force excessive.
■ Une connexion incorrecte du câble peut causer un incendie en raison d'un court-circuit. Assurez-vous de
vous référer au manuel lors de la connexion du câble.
■ Veillez à ne pas bloquer l'orifice de ventilation du produit en utilisant le système.
■ Évitez des endroits avec la lumière directe du soleil, de l'eau, de l'humidité, de l'huile et de la poussière en
excès. Rangez et utilisez le produit dans un endroit bien ventilé.
■ Ne pas essuyer la surface du produit à l'aide de produits chimiques. (solvants organiques tels que de l'alcool
ou de l'acétone)
■ Ne pas insérer votre main ou d'autres objets dans le produit pendant le fonctionnement, car cela peut vous
blesser la main ou endommager l'objet.
■ Rangez et utilisez le produit hors de la portée des enfants.
- Notre societe n'assume aucune responsabilité pour tout problème se produisant en raison de l'utilisation du produit à des fois autres messe chiérêts définie activie réplinence du consommétrie.
produit à des fins autres queses objectifs désignes et ou la negligence du consommateur.
- Les désign extérieur et les caractéristiques du produit sont soumia à changement, ainsi prévia aux consomméments pour une amélioration de la qualité.

(No text)

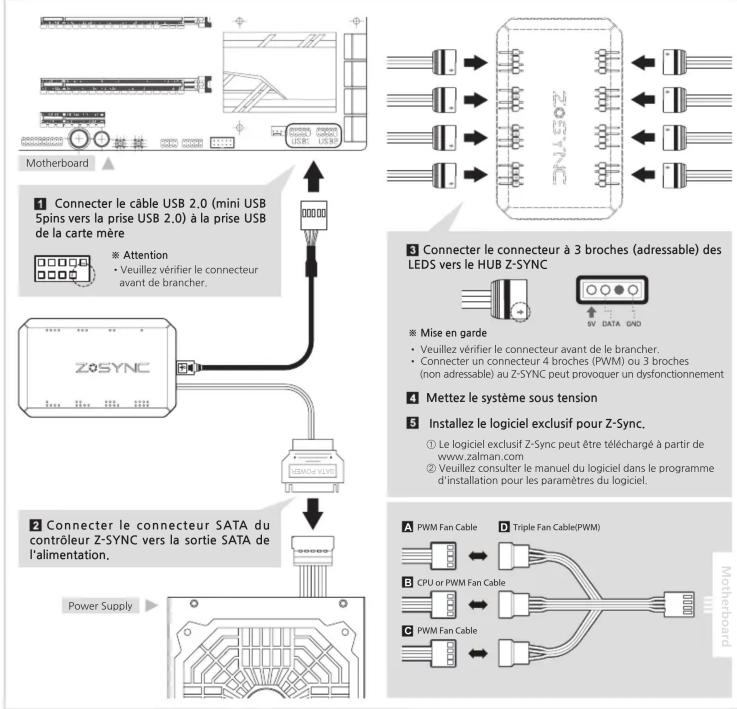

1. Connexion du câble 3. Caractéristiques


Motherboard 1 Connecter le cable USB 2.0 (mini USB 5pins vers la prise USB 2.0) à la prise USB de la carte mère * Attention • Veuillez vérifier le connecteur avant de brancher. 2 Connecter le connecteur SATA du contrôleur Z-SYNC vers la sortie SATA de l'alimentation. Power Supply 3 Connecter le connecteur à 3 broches (adressable) des LEDs vers le HUB Z-SYNC Mise en garde • Veuillez vérifier le connecteur avant de le brancher. • Connecter un connecteur 4 broches (PWM) ou 3 broches (non adressable) au Z-SYNC peut provoquer un dysfonctionnement 4 Mettez le système sous tension 5 Installez le logiciel exclusif pour Z-Sync. ① Le logiciel exclusif Z-Sync peut être téléchargé à partir de www.zalman.com ② Veuillez consulter le manuel du logiciel dans le programme d'installation pour les paramètres du logiciel. A PWM Fan Cable B CPU or PWM Fan Cable C PWM Fan Cable D Triple Fan Cable(PWM) M Motherboard

1. Caractéristiques du câble
   USB 2.0 Cable (Mini USB 5pin to USB 2.0 Pin Header) Triple Fan Cable
