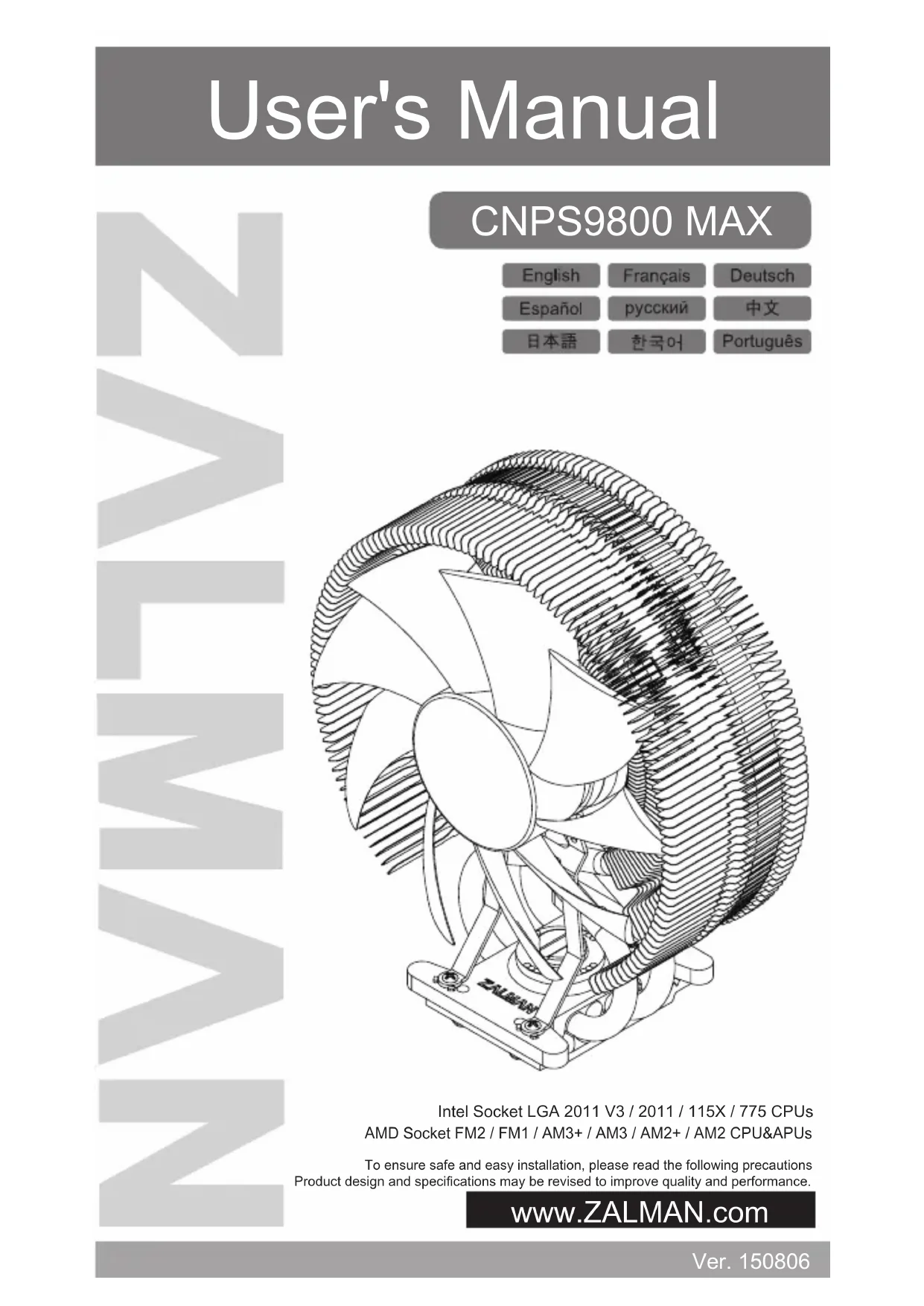

MODE D'EMPLOI CNPS9800 MAX ZALMAN
1 Precautions · Précautions · Hinweis
English
■ S'il vous plaît noter que le ventilateur en marche peut être endommagé par un contact avec un objet.
■ Veiller à ne pas ingérer la graisse thermique incluse ou la mettre en contact avec la peau ou les yeux. En cas de contact avec la peau, laver abondamment à l'eau. En cas d'ingestion ou d'irritation continue, consulter le medecin.
■ Les gants doivent être portés tout au long de la manipulation de ce produit pour prévenir les accidents.
■ Une force excessive peut causer de graves dommages au produit et au système.
■ Garder ou utiliser le produit hors de la portée des enfants.
■ Veiller à vérifier les composants et l'état des produits avant l'installation. En cas de problème avec le produit, contacter le lieu d'achat pour échange ou remboursement.
- Nous ne sommes pas responsables de tout problème qui pourrait résulter des erreurs d'installation ou de l'utilisation à des fins autres que celles mentionnées.
- Nous ne sommes pas responsables des dommages sur le CPU et le système causés par l'overclocking. Si un impact de l'extérieur est prévu pendant le déplacement de l'ordinateur, veiller à retirer le refroidisseur de l'ordinateur avant le déplacement. Nous ne sommes pas responsables des dommages sur le CPU et le système causés pendant le déplacement de l'ordinateur.
■ Après l'installation, s'il vous plaît activer le mode de contrôle PWM dans le BIOS de la carte mère.
■ L'apparence, la conception et les spécifications du produit sont sujettes à changement sans préavis aux consommateurs pour améliorer les performances.
Daukath
2 Specifications · Spécifications du produit · Produktspezifikatio
| Model Spec | CNPS9800 MAX | |
| Material Pure Copper | ||
| Weight 480g | ||
| Dimensions 60(L) X 130(W) X 150(H) mm | ||
| Fan | Dimension ∅120 x 25(H)mm, Blue LED | |
| Speed 1,000 ~ 2,300rpm ±10% | ||
| Noise Level 23.2 ~ 46.6dBA ±10% | ||
| Bearing Type Long Life Bearing | ||
| Control Method PWM (Pulse Width Modulation) | ||
| Thermal Grease (ZM-STG2M) | Capacity 1g | |
| Temp.Range -40°C ~ +150°C (-40°F ~ +302°F) | ||
3 Components · Composants · Komponenten

4 Things to check before installing · Points à vérifier avant l'installation · Vor der Installation
Français Vérifiez l'emplacement destiné au montage du refroidisseur
Pour le montage du ventirad, 127 mm de long, 52 mm de large et 145 mm de haut environ (hors hauteur du processeur) sont nécessaires autour du processeur. En outre, il ne doit y avoir aucune interférence avec un ODD ou l'alimentation.
Français Retrait du guide d'air
Le refroidisseur ne peut être installé si un guide d'air est en place dans le boîtier, ce qui pourrait causer des interférences entre le boîtier et le ventirad. Par conséquent, retirez le guide-air avant d'installer le ventirad.
Fangés Orientation du ventirad
Il est recommandé d'installer le ventirad comme indiqué sur le schéma afin que l'air chaud généré par le ventilateur soit dirigé en direction d'un ventilateur d'extraction du boîtier.
5 Installing Direction · Instructions de montage · Einbauhinweis
Intel Socket Installation Direction · Instructions de montage pour Socket Intel · Einbauhinweis für Intel Sockel
Veuillez-vous assurer que les trous du clip Intel soient bien adaptés aux décrochés de la base.

Fangak Installation pour processeur Intel Socket 2011
Appliquez la quantité appropriée de pâte thermique fournie sur la surface du CPU et vissez pour stabiliser le ventirad. (Utilisez le boulon de couleur correspondant à chaque socket)
Les vis A et B sont de couleur identique. Utilisez les donc après vérification de leur longueur afin d'éviter toute confusion

Fangk Installation pour Socket Intel 115X/775
Insérez les boulons dans les orifices de la plaque arrière correspondants au socket CPU de votre carte mère, puis reserrez-les.
Assurez-vous du bon sens de montage des boulons.

Français Utilisateur de la douille 115X
Appliquez le ruban adhésif double face au centre de la plaque arrière et retirez l'autre côté ✉ adhésif. Les utilisateurs de Socket 115X n'utilisent pas de bloc de chargement.
Utilisateur de Socket 775
Retirez l'autocollant de protection situé sur le côté du bloc de chargement et fixez-le à la plaque arrière

Sockel 775 Benutzer
Appliquez le ruban adhésif double face sur le bloc de chargement et retirez l'autre côté adhésif.

Assurez-vous du bon sens de montage du bloc de chargement

Noter le sens de la combinaison du bloc de chargement.

Positionnez la plaque arrière au verso de la carte mère de manière à faire glisser le bout fileté des boulons dans les trous dédiés au montage puis fixez les boulons.

Appliquez la quantité appropriée de pâte thermique fournie sur la surface du CPU et vissez pour stabiliser le ventirad. (Utilisez les boulons de couleur correspondant à chaque socket)

Les vis A et B sont de couleur identique. Utilisez les donc après vérification de leur longueur afin d'éviter toute confusion

Branchez le connecteur 4 broches du ventirad sur la carte mère.

Après l'installation, assurez-vous que le mode de contrôle PWM soit activé dans le BIOS de la carte mère.

AMD Socket Installation Direction · Instructions de montage pour Socket AMD · Einbauhinweis für AMD Sockel

Installation pour Sockets AMD FM2/FM1/AM3+/AM3/AM2+/AM2
Desserrez le boulon de la base du ventirad et insérez le clip AMD entre le couvercle et la base. Resserrez ensuite la vis.

Für AMD Sockel FM2/FM1/AM3+/AM3/AM2+/AM2
Veuillez-vous assurer que les trous du clip AMD soient bien adaptés aux décrochés de la base.

Insérez les boulons dans les orifices correspondant au socket CPU de la plaque arrière puis vissez.

Assurez-vous du bon sens de montage des boulons.

Retirez l'autocollant de protection situé sur le côté du bloc de chargement puis fixez à la plaque arrière

Fixez le ruban adhésif double face sur le bloc de chargement et retirez le couvercle de l'autre côté

Assurez-vous du bon sens de montage du bloc de chargement

Noter le sens de la combinaison du bloc de chargement.

Positionnez la plaque arrière au verso de la carte mère de manière à faire glisser le bout fileté dans les trous dédiés au montage.

Appliquez la quantité appropriée de pâte thermique fournie sur la surface du CPU et vissez pour stabiliser le ventirad. (Utilisez les boulons de couleur correspondant à chaque socket)

Les vis A et B sont de couleur identique. Utilisez les donc après vérification de leur longueur afin d'éviter toute confusion

Branchez le connecteur 4 broches du ventirad sur la carte mère.

Après l'installation, assurez-vous que le mode de contrôle PWM soit activé dans le BIOS de la carte mère.
