Type de produit	Alimentation PC
Marque	Zalman
Modèle	ZM400-LX
Dimensions (L x l x H)	140 x 150 x 86 mm
Poids	1,8 kg
Tension d'entrée	100-240 VAC ±10% / 200-240 VAC ±10%
Fréquence d'entrée	50-60 Hz ±3
Courant d'entrée	8-4 A (100-240 VAC) / 4 A (200-240 VAC)
Type de PFC	Actif (facteur de puissance 99% max.)
Puissance totale	400 W
Puissance combinée +3,3V et +5V	120 W
Puissance +12V	300 W
Rendement maximal	84 % @ 230 VAC, charge typique
Régulation des tensions	±5 % (+3,3V, +5V, +12V, +5VSB) ; ±10 % (-12V)
Bruit et ondulation	≤50 mV (+3,3V, +5V, +5VSB) ; ≤120 mV (+12V, -12V)
Protections	OVP, UVP, SCP, OPP, OCP
Connecteurs principaux	1x ATX 20+4 broches (600 mm), 1x CPU 4+4 broches (450 mm), 2x PCI-E 6+2 broches (500 mm), 4x S-ATA (400 mm), 4x ODD/HDD (400 mm), 1x FDD
Température de fonctionnement	0 ~ +40 °C
Température de stockage	-20 ~ +70 °C
Humidité ambiante	5 % ~ 95 % HR
Certifications	CE, FCC, KC, CCC, RoHS, EnP
Contenu de la boîte	Alimentation, câble d'alimentation AC, 4 vis de fixation, 5 clips pour câbles, manuel d'utilisation
Sécurité	Ne pas ouvrir sous tension ; éviter les mains humides ; ne pas insérer d'objets dans le ventilateur
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les températures extrêmes

FOIRE AUX QUESTIONS - ZM400-LX ZALMAN

Comment installer l'alimentation ZM400-LX ?

Débranchez le cordon d'alimentation avant toute manipulation. Fixez l'alimentation dans le boîtier à l'aide des vis fournies. Branchez les connecteurs ATX 20+4 broches sur la carte mère, CPU 4+4 broches sur la prise CPU, et les autres câbles selon vos périphériques. Assurez-vous que les connecteurs sont correctement orientés.

Quels sont les câbles fournis avec la ZM400-LX ?

Le bundle comprend : 1 câble d'alimentation AC, 1 connecteur principal ATX 20+4 broches (600 mm), 1 connecteur CPU 4+4 broches (450 mm), 2 connecteurs PCI-E 6+2 broches (500 mm), 4 connecteurs S-ATA (400 mm), 4 connecteurs ODD/HDD (400 mm) et 1 connecteur FDD. Des clips pour câbles et vis sont également inclus.

L'alimentation ZM400-LX est-elle compatible avec ma carte mère ?

Cette alimentation convient à toutes les cartes mères standard avec un connecteur ATX 20+4 broches et un connecteur CPU 4+4 broches. Vérifiez les besoins en puissance de votre configuration : la puissance totale de 400 W et 300 W sur le rail +12V conviennent aux PC de bureau et gaming d'entrée de gamme.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que le câble d'alimentation est bien branché et que l'interrupteur (si présent) est en position ON. Assurez-vous que tous les connecteurs sont correctement enfoncés. Testez avec une autre prise ou un autre câble. Si le problème persiste, consultez la section Protections : l'alimentation pourrait être en protection contre les surtensions ou les courts-circuits.

Quelles sont les protections intégrées ?

Le ZM400-LX intègre : OVP (protection contre les surtensions), UVP (protection contre les sous-tensions), SCP (protection contre les courts-circuits), OPP (protection contre les surcharges) et OCP (protection contre les surintensités).

Quel est le rendement de cette alimentation ?

Le rendement maximal est de 84 % à 230 VAC en charge typique. Le facteur de puissance atteint 99 % grâce au PFC actif.

L'alimentation est-elle silencieuse ?

La notice ne précise pas le niveau sonore. Cependant, le ventilateur est conçu pour un fonctionnement silencieux. Pour réduire le bruit, assurez une bonne circulation d'air dans le boîtier et nettoyez régulièrement les pales.

Comment nettoyer l'alimentation ZM400-LX ?

Débranchez toujours le câble d'alimentation avant le nettoyage. Utilisez un chiffon doux et sec pour essuyer l'extérieur. N'utilisez jamais de liquides ou de produits chimiques. Pour l'intérieur, utilisez un pinceau ou de l'air comprimé pour enlever la poussière, en évitant de toucher les composants.

Où puis-je télécharger le manuel d'utilisation ?

Le manuel est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue en fournissant votre adresse email sur la page du produit.

Quelle est la garantie de l'alimentation ZM400-LX ?

La garantie est généralement offerte par le revendeur ou le fabricant. Zalman ne saurait être tenu responsable des dommages causés par une mauvaise utilisation. Consultez le manuel pour les conditions de garantie. En cas de problème, contactez le service après-vente de votre point d'achat.

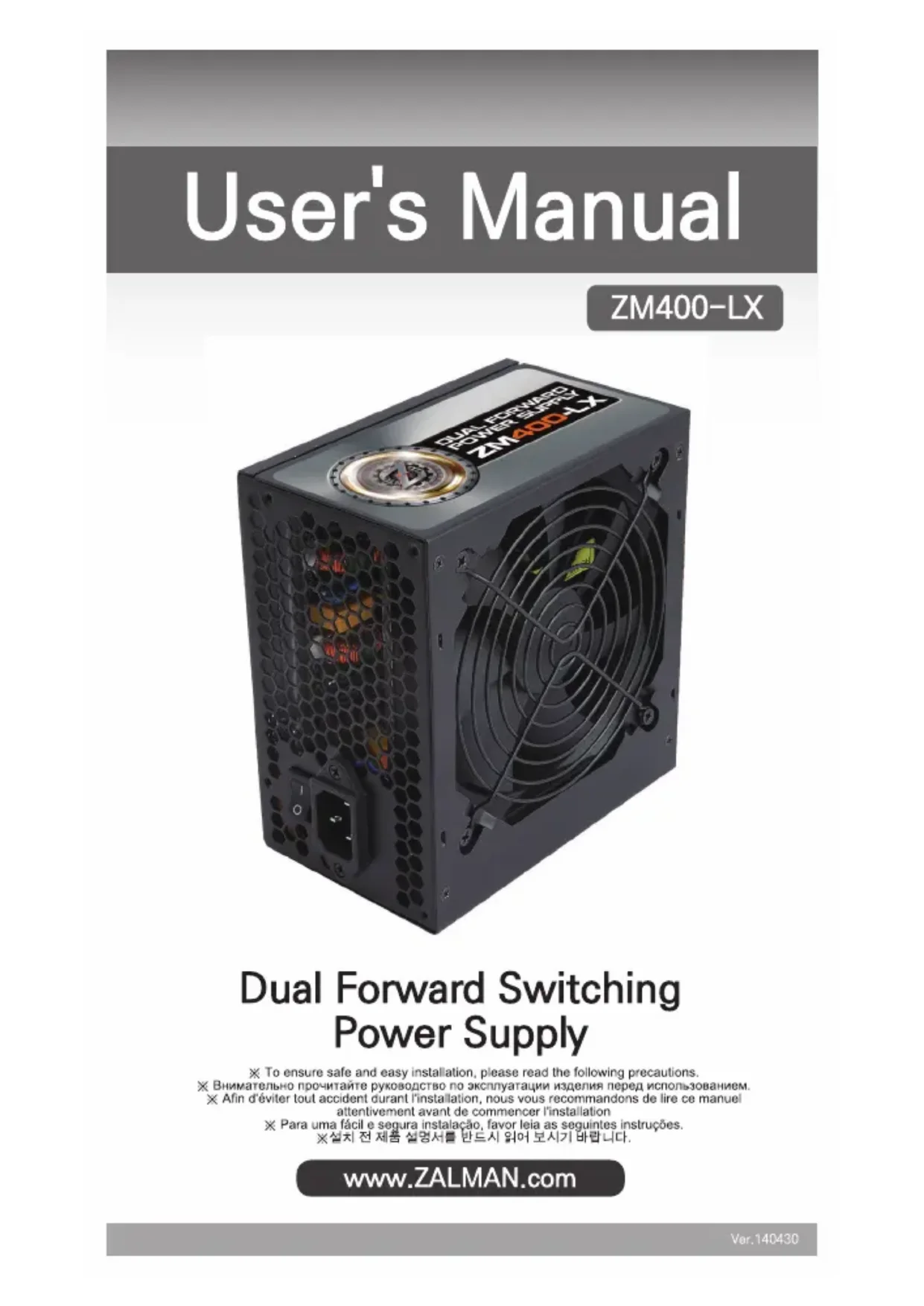

MODE D'EMPLOI ZM400-LX ZALMAN

Négliger les instructions suivantes peut entraîner de graves accidents, voire provoquer la mort.

▶ Ouvrir le produit alors que le cordon d'alimentation est branché à une prise peut causer une électrocution ainsi que de sérieux dommages au produit
▶ Manipuler le cordon d'alimentation avec les mains humides peut causer une électrocution
Insérer les doigts ou des dbjets métalliques dans le ventilateur alors que celui-ci est en fonctionnement peut entraîner de graves accidents, voire une électrocution.

Caution

Négliger les instructions suivantes peut entraîner des accidents légers, endommager le produit, voire provoquer un dysfonctionnemnet.

• Faire fonctionner le produit dans un denvironnement trop chaud ou trop froid peut avoir des conséquences néfastes sur les performances du produit et sur sa durée de vie.
  ▶ L'exposition à des liquides peut entraîner un dysfonctionnemnet.
• Faire fonctionner le produit dans un endroit humide ou mal aéré peut affecter sa durée de vie
• Brancher le connecteur d'alimentation principal P1 à la carte mère alors que le produit est relié à la source d'alimentation AC peut endommager la carte mère.
• Assurez-vous que les connecteurs soient correctement branchés, et qu'ils ne soient pas orientés vers la manvaise direction lorsque vous branchez les connecteurs de sortie DC.
• Veuillez porter des gants afin d'éviter tout problème durant l'installation.
  ▶ Le design et les spécifications de ce produit pourront être modifiés sans notification préalable afin d'en améliorer la qualité et les performances.

Responsabilité)

Zalman Tech Co Ltd., ne saura être tenu pour responsable en cas de dommages dus à des causes externes, incluant mais non limitées à une mauvaise utilisation, à des problèmes électriques, à un accident, à une négligence, à une altération, à une réparation, à une mauvaise installation ou à des tests inadaptés.

2. Components

Alimentation

Quatre(4) vis de fixation

Cinq(5) clips pour câbles

Câble d' alimentation AC

Manual

Manuel d' Utilisation

3. Certifications

CBCE KCCC SAN RoHS EnP READY

4. Spécifications

1) ZM400-LX Electrical & Physical Spécifications

Tension en Entrée	Tension	100-240VAC±10%		200-240VAC±10%		Tension	Charge en Sortie			Puissance Combinée
	Fréquency	50Hz - 60Hz ±3					I_max	I_max	I_base
Courant d'Entrée	Tension	100 ~ 240VAC		200 ~ 240VAC		+3.3V	0.1A	16A		120W	400W
	De courant	8-4A		4A		+5V	0.2A	15A
Type de PFC	Active PFC					+12V	0.1A	25A	28A	300W
Facteur de Puissance	99% Maximum					-12V	0.0A	0.3A		3.6W
Limhe de courant d'appel (@ Cold Start at 25°C)	115VAC	Max 100A				+5VSB	0.0A	2.0A	2.5A	10W
	230VAC					Température Ambiante
Rendement	Max 84% @ 230VAC, Typical load					En Fonctionnement		0 ~ +40°C
Régulateurs de Tensions en Sortie	Tension	Spécifications			A Paint charge	A l'arrêt		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V			Humidité Ambiante
	+5VDC	±5%	+4.75 ~ +5.25V			En Fonctionnement		5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V			A l'arrêt		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V			Dimensions		140(L) * 150(W) * 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V			Poids		1.8Kg
Bruit & Variations en Sortie	Tension	Spécifications			A Paint charge	Protections
	+3.3VDC	50mV				Protection contre les surtensions (OVP)
	+5VDC	50mV				Sous la protection de tension (UVP)
	+12VDC	120mV				Protection contre les courts-circuits (SCP)
	-12VDC	120mV				Protection Plus de puissance (OPP)
	+5VSB	50mV				Protection contre les surintensités(OCP)

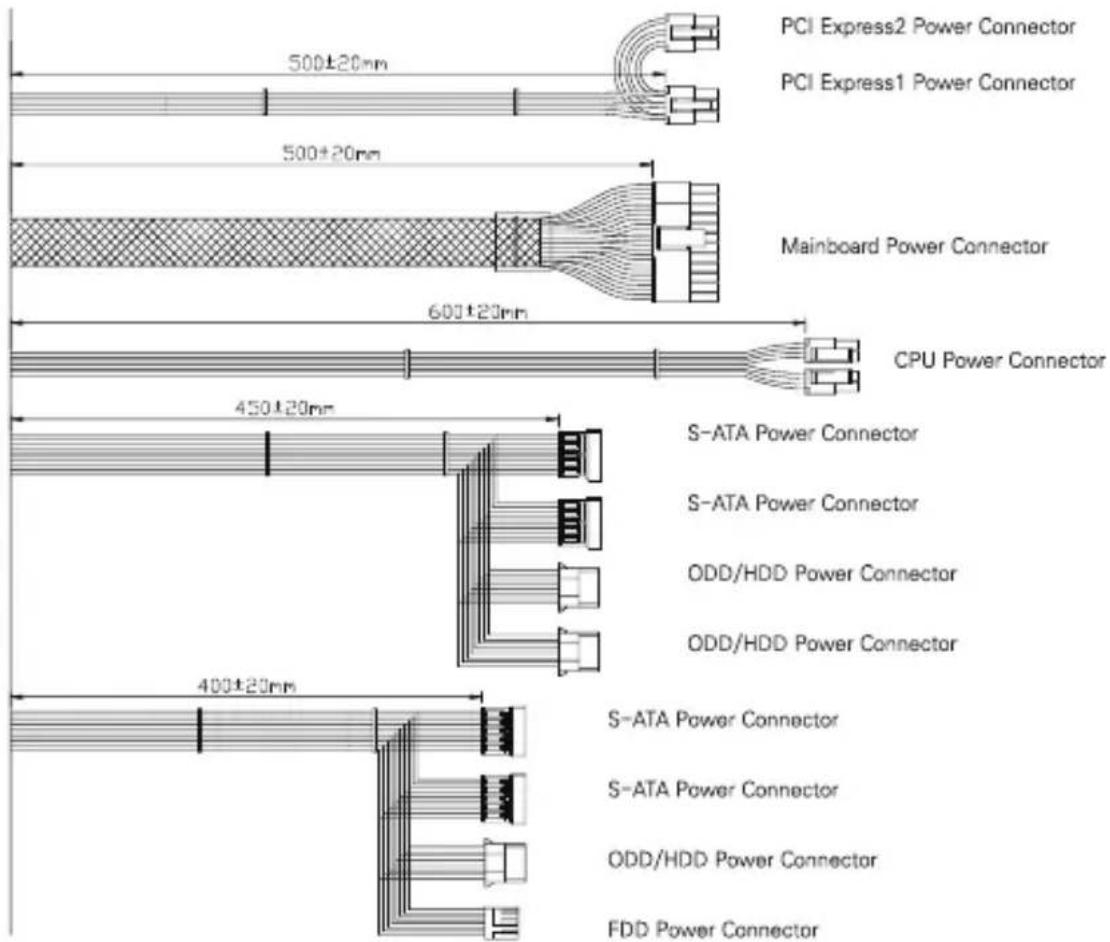

2) ZM400-LX Cable Spécifications

PCI Express2 Power Connector PCI Express1 Power Connector 500±20mm 500±20mm Mainboard Power Connector 600±20mm CPU Power Connector 450±20mm S-ATA Power Connector S-ATA Power Connector ODD/HDD Power Connector ODD/HDD Power Connector 400±20mm S-ATA Power Connector S-ATA Power Connector ODD/HDD Power Connector FDD Power Connector
