ZM600-LXII - Alimentation PC ZALMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC
Marque	Zalman
Modèle	ZM600-LXII
Puissance nominale	600 W
Facteur de forme	ATX
Dimensions (L x l x H)	150 x 140 x 86 mm
Poids	1,6 kg
Ventilateur	120 mm
Certification 80 Plus	Standard (non certifié)
Protection	OCP, OVP, UVP, SCP, OPP, OTP
Connecteur principal	20+4 broches
Connecteur CPU	1 x 4+4 broches
Connecteurs PCIe	2 x 6+2 broches
Connecteurs SATA	4
Connecteurs Molex	3
Tension d'entrée	115-230 V AC
Fréquence d'entrée	50-60 Hz
Courant d'entrée	8 A (115 V) / 4 A (230 V)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec pour le boîtier. Dépoussiérer le ventilateur avec de l'air comprimé.
Sécurité	Ne pas ouvrir, ne pas exposer à l'humidité, utiliser dans un endroit aéré.
Pièces détachées réparables	Ventilateur uniquement (par un professionnel).
Garantie	2 ans (selon distributeur)

FOIRE AUX QUESTIONS - ZM600-LXII ZALMAN

Comment brancher correctement l'alimentation ZM600-LXII sur ma carte mère ?

Assurez-vous que le connecteur principal 24 broches (20+4) est bien aligné et enfoncé à fond. Le connecteur CPU 4+4 broches doit être branché sur le socket CPU de la carte mère. Ne forcez jamais et vérifiez l'orientation.

Quelle est la puissance maximale délivrée par le rail +12V ?

Le rail +12V de la ZM600-LXII peut délivrer jusqu'à 48 A, soit 576 W. Cela couvre largement la plupart des configurations gaming milieu de gamme.

L'alimentation ZM600-LXII est-elle compatible avec les cartes graphiques récentes ?

Oui, elle dispose de deux connecteurs PCIe 6+2 broches, suffisants pour une carte graphique milieu de gamme comme une GeForce RTX 3060 ou Radeon RX 6600. Pour des cartes plus puissantes, vérifiez le nombre de connecteurs requis.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez d'abord que l'interrupteur à l'arrière est en position 'I'. Assurez-vous que le câble d'alimentation est bien branché. Testez avec un autre câble ou une autre prise. Si rien ne fonctionne, l'unité peut être défectueuse.

Puis-je utiliser cette alimentation dans un boîtier PC standard ?

Oui, le format ATX (150 x 140 x 86 mm) convient à la plupart des boîtiers milieu de gamme. Vérifiez l'espace disponible dans votre boîtier, notamment la profondeur.

Quels sont les bruits émis par le ventilateur ?

Le ventilateur de 120 mm tourne à vitesse constante et est assez silencieux (environ 25 dB). Il peut devenir plus audible en charge, mais reste discret.

Comment nettoyer l'alimentation ?

Débranchez toujours l'alimentation du secteur. Utilisez un chiffon microfibre sec pour le boîtier. Pour le ventilateur, soufflez de l'air comprimé à faible pression pour évacuer la poussière. Ne jamais ouvrir le bloc.

Est-il sûr de faire fonctionner l'alimentation à pleine charge en continu ?

Oui, l'alimentation est conçue pour fonctionner à pleine charge dans un environnement bien ventilé. Les protections contre les surcharges et les températures élevées assurent la sécurité.

Cette alimentation est-elle modulaire ?

Non, la ZM600-LXII est une alimentation non modulaire : tous les câbles sont fixes. Pour une gestion des câbles optimale, il faudra passer par le panneau arrière du boîtier.

Que faire en cas de surtension ou de court-circuit ?

L'alimentation est protégée par des circuits OVP (surtension) et SCP (court-circuit). Elle s'éteindra automatiquement. Débranchez-la, vérifiez les connexions et attendez quelques minutes avant de réessayer. Si le problème persiste, contactez le support.

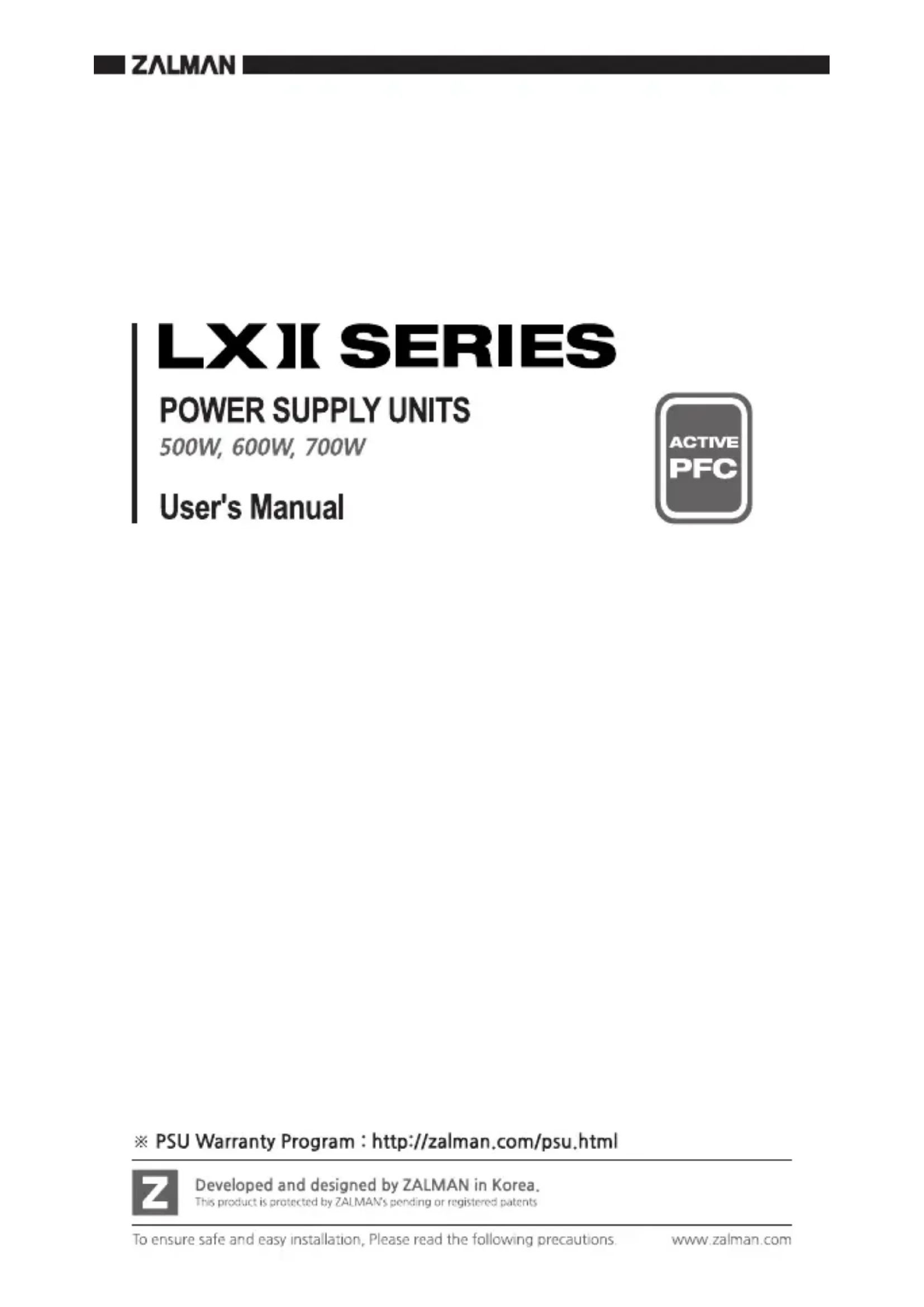

MODE D'EMPLOI ZM600-LXII ZALMAN

Français Avertissements et précautions de sécurité

Négliger les instructions suivantes peut entraîner de graves accidents, voire provoquer la mort.

▶ Ouvrir le produit alors que le cordon d'alimentation est branché à une prise peut causer une électrocution ainsi que de sérieux dommages au produit
- Manipuler le cordon d'alimentation avec les mains humides peut causer une électrocution
- Insérer les doigts ou des objets métalliques dans le ventilateur alors que celui-ci est en fonctionnement peut entraîner de graves accidents, voire une électrocution.

Faire fonctionner le produit dans un denvironnement trop chaud ou trop froid peut avoir des conséquences néfastes sur les performances du produit et sur sa durée de vie.
- L'exposition à des liquides peut entraîner un dysfonctionnemnet.
Faire fonctionner le produit dans un endroit humide ou mal aéré peut affecter sa durée de vie
- Brancher le connecteur d'alimentation principal P1 à la carte mère alors que le produit est relié à la source d'alimentation AC peut endommager la carte mère.
- Assurez-vous que les connecteurs soient correctement branchés, et qu'ils ne soient pas orientés vers la manvaise direction lorsque vous branchez les connecteurs de sortie DC.
- Veuillez porter des gants afin d'éviter tout problème durant l'installation.
▶ Le design et les spécifications de ce produit pourront être modifiés sans notification préalable afin d'en améliorer la qualité et les performances.

AVERTISSEMENT

Ce produit est conçu pour un usage informatique uniquement, tel que des bureaux, du multimédia, Internet et des jeux. L'utilisation de ce produit dans toute autre application annulera la garantie. L'unité d'alimentation est destinée à être intégrée dans un système informatique et n'est pas prévue pour un usage externe ou en extérieur. Veuillez noter que la garantie de l'unité d'alimentation entièrement modulaire s'applique UNIQUEMENT à l'unité d'alimentation et ne comprend pas d'accessoires tels que le câble d'alimentation, le connecteur, etc. La garantie non modulaire s'applique à l'unité d'alimentation ainsi qu'à ses câbles d'alimentation. Si vous avez des questions, veuillez consulter un spécialiste.

RESPONSABILITÉ

Zalman Tech Co Ltd., ne saura être tenu pour responsable en cas de dommages dus à des causes externes, incluant mais non limitées à une mauvaise utilisation, à des problèmes électriques, à un accident, à une négligence, à une altération, à une réparation, à une mauvaise installation ou à des tests inadaptés.
