SB4232 - équipements de mesure IFM - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Détails
Type d'équipement	Capteur de pression
Plage de mesure	0 à 10 bar
Précision	±0,5 % de la pleine échelle
Sortie	Signal analogique 4-20 mA
Alimentation	24 V DC
Température de fonctionnement	-25 à 85 °C
Dimensions	50 x 50 x 100 mm
Poids	300 g
Utilisation	Mesure de pression dans les systèmes industriels
Maintenance	Vérification régulière des connexions et étalonnage recommandé
Sécurité	Respecter les normes de sécurité électrique lors de l'installation
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - SB4232 IFM

Comment calibrer l'IFM SB4232 ?

Pour calibrer l'IFM SB4232, suivez les instructions de la section de calibration du manuel d'utilisation. Assurez-vous d'utiliser des références de mesure appropriées.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble d'alimentation est en bon état et connecté. Si le problème persiste, contactez le support technique.

Comment interpréter les erreurs affichées sur l'écran ?

Les erreurs sont généralement accompagnées d'un code ou d'un message. Consultez le manuel d'utilisation pour une liste des codes d'erreur et leurs significations.

L'IFM SB4232 fonctionne-t-il avec des températures élevées ?

L'IFM SB4232 est conçu pour fonctionner dans une plage de température définie dans le manuel. Assurez-vous que l'appareil n'excède pas cette plage pour éviter des dommages.

Comment effectuer une remise à zéro de l'appareil ?

Pour remettre à zéro l'IFM SB4232, suivez la procédure décrite dans le manuel d'utilisation. Cela peut impliquer de maintenir certains boutons enfoncés pendant un certain temps.

Où trouver des pièces de rechange pour l'IFM SB4232 ?

Les pièces de rechange peuvent être commandées auprès du fournisseur agréé ou directement sur le site web d'IFM. Assurez-vous de spécifier le modèle exact lors de la commande.

Comment nettoyer l'IFM SB4232 ?

Utilisez un chiffon doux et non abrasif avec un peu d'eau ou un nettoyant doux. Évitez les produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle est la durée de vie de la batterie de l'IFM SB4232 ?

La durée de vie de la batterie dépend de l'utilisation, mais en général, elle devrait durer plusieurs mois. Consultez le manuel pour plus de détails sur l'autonomie et le remplacement.

MODE D'EMPLOI SB4232 IFM

Notice d'utilisation

Débitmètre mécatronique

SBx2xx

SB03xx

Contenu

1 Remarques préliminaires 4

1.1 Symboles utilisés.... 4
1.2 Avertissements.... 4

2 Consignes de sécurité 5

2.1 Cybersécurité 5

3 Transport, manutention et stockage 6
4 Usage prévu.... 7
5 Fonctionnement 8

5.1 Options pour la sortie OUT1 8
5.2 Options pour la sortie OUT2.... 8
5.3 IO-Link 8

6 Montage.... 10

6.1 Raccord process.... 10
6.2 Perturbations.... 10
6.3 Accessoires de montage 11
6.4 Montage en cas de fluide sale 11

7 Raccordement électrique.... 12
8 Eléments de service et d'indication 13
9 Menu.... 14

9.1 Aperçu du menu 14
9.2 Menu principal et sous-menus 14

10 Mise en service 18
11 Paramétrage 19

11.1 Paramétrage via IO-Link.... 19
11.2 Paramétrage au moyen des boutons de l'appareil.... 20

11.3 Fonctions de sortie 21

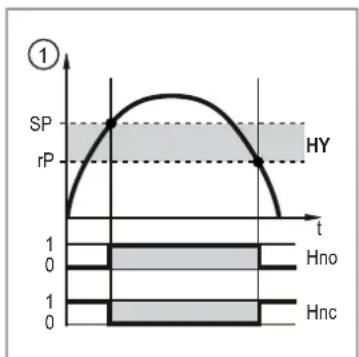

11.3.1 signal de commutation 21
11.3.2 Signal analogique.... 22
11.3.3 Signal fréquence 24

11.4 Réglages utilisateur 25

11.4.1 Unité de mesure standard 26
11.4.2 Valeur process pour OUT1 et OUT2.... 26

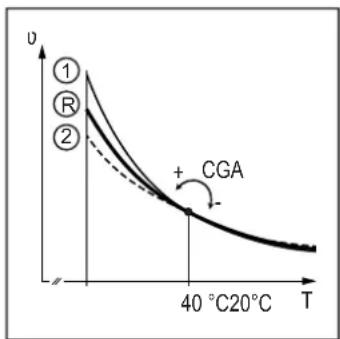

11.4.3 Calibrage 26
11.4.4 Polarité de sortie 27
11.4.5 Amortissement 27
11.4.6 Comportement des sorties en cas de défaut 28
11.4.7 Mémoire 28
11.4.8 Remettre l'appareil à zéro.... 29
11.4.9 Verrouillage / déverrouillage 29

11.5 Afficheur 30

11.5.1 Affichage valeur process par défaut 30
11.5.2 Réglage des couleurs de l'affichage 30
11.5.3 Fréquence de rafraîchissement de l'affichage 31
11.5.4 Orientation de l'affichage.... 31
11.5.5 Désactiver l'affichage 31

12 Fonctionnement 33

12.1 Affichage de la valeur process.... 33
12.2 Lecture du réglage des paramètres.... 33

13 Correction de défauts.... 34

13.1 Messages d'erreur.... 34

14 Maintenance, réparation et élimination 36

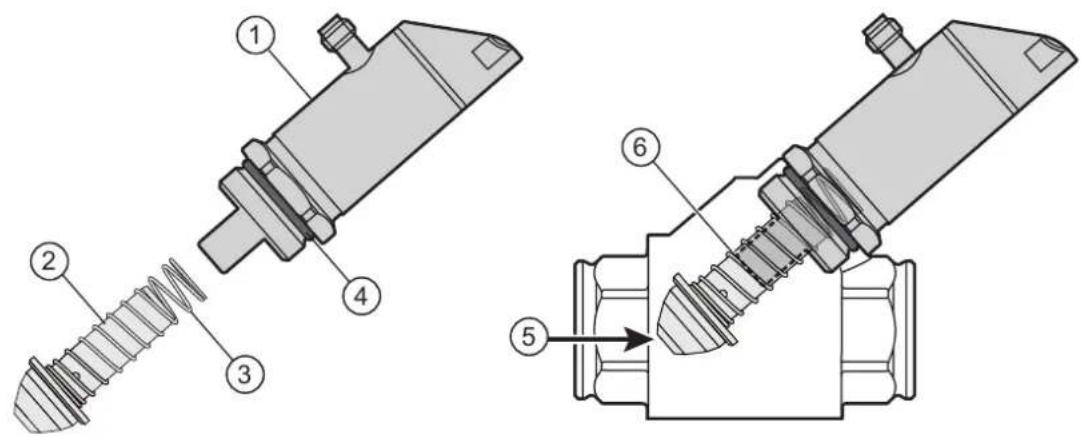

14.1 Nettoyer l'appareil 36
15 Réglages usine 37

1 Remarques préliminaires

Notice d'utilisation, données techniques, homologations et informations supplémentaires via le code QR sur l'appareil / l'emballage ou sur documentation.ifm.com.

1.1 Symboles utilisés

√ Condition préalable
Action à effectuer
Réaction, résultat

[...] Désignation d'une touche, d'un bouton ou d'un affichage

→ Référence

Remarque importante

Le non-respect peut aboutir à des dysfonctionnements ou perturbations

Information

Remarque supplémentaire

1.2 Avertissements

Les avertissements mettent en garde contre d'éventuels dommages corporels et matériels. Cela permet une utilisation sûre du produit. Les avertissements sont gradués comme suit :

AVERTISSEMENT

Avertissement de dommages corporels graves

Des blessures mortelles ou graves sont possibles si l'avertissement n'est pas respecté.

ATTENTION

Avertissement de dommages corporels légers à modérés

Des blessures légères à modérées sont possibles si l'avertissement n'est pas respecté.

INFORMATION IMPORTANTE

Avertissement sur les dommages matériels

Des dommages matériels sont possibles si l'avertissement n'est pas respecté.

2 Consignes de sécurité

- L'appareil décrit ici est un composant à intégrer dans un système.

– L'installateur du système est responsable de la sécurité du système.
- L'installateur du système est tenu d'effectuer une évaluation des risques et de rédiger, sur la base de cette dernière, une documentation conforme à toutes les exigences prescrites par la loi et par les normes et de la fournir à l'opérateur et à l'utilisateur du système. Cette documentation doit contenir toutes les informations et consignes de sécurité nécessaires à l'opérateur et à l'utilisateur et, le cas échéant, à tout personnel de service autorisé par l'installateur du système.

• Lire ce document avant la mise en service du produit et le conserver pendant la durée d'utilisation du produit.
• Le produit doit être approprié pour les applications et conditions environnantes concernées sans aucune restriction d'utilisation.
• Utiliser le produit uniquement pour les applications pour lesquelles il a été prévu ( ➞ Usage prévu).
• Utiliser le produit uniquement pour les fluides admissibles.
• Un non-respect des consignes ou des données techniques peut provoquer des dommages matériels et/ou corporels.
• Le fabricant n'assume aucune responsabilité ni garantie pour les conséquences d'une mauvaise utilisation ou de modifications apportées au produit par l'utilisateur.
• Le montage, le raccordement électrique, la mise en service, le fonctionnement et l'entretien du produit doivent être effectués par du personnel qualifié et autorisé par le responsable de l'installation.
• Assurer une protection efficace des appareils et des câbles contre l'endommagement.

2.1 Cybersécurité

Installation

L'appareil est conçu pour fonctionner dans un environnement sûr selon CEI 62443-1-1.

L'appareil est prévu pour l'utilisation derrière un pare-feu.

▶ Effectuer une évaluation des risques de l'installation selon CEI 62443-1-1.
▶ Prendre des mesures pour assurer la sécurité physique.

Fonctionnement

▶ Respecter les fonctions de sécurité décrites dans la documentation de l'appareil et les recommandations pour leur utilisation.

Maintenance

Sauvegarder la configuration et les données du système conformément aux processus de gestion du changement de votre entreprise.

Mise hors service

▶ Veiller à ce qu'aucune information sensible ne tombe entre les mains de personnes non autorisées.
Avant de mettre l'appareil hors service, toujours réinitialiser les réglages du système sur les réglages d'usine.

3 Transport, manutention et stockage

▶ Stocker l'appareil dans son emballage d'origine.
Si l'appareil doit être restocké, utiliser l'emballage d'origine.
▶ Sinon, munir les connexions non utilisées soit d'un connecteur correspondant, soit d'un capuchon de protection et emballer l'appareil de manière appropriée.
Lors du stockage, respecter les conditions environnantes permissibles pour l'appareilDonnées techniques).

4 Usage prévu

L'appareil surveille des huiles industrielles.

L'appareil détecte les paramètres process suivants : débit volumique (débit/temps) et température du fluide.

INFORMATION IMPORTANTE

Congélation du fluide.

▷ Le capteur peut être endommagé.

Veillez à ce que le fluide contenu dans le capteur ne gèle pas pendant le fonctionnement et le transport.

5 Fonctionnement

• L'appareil enregistre le débit selon le principe de la pression différentielle à l'aide d'un aimant permanent et d'une cellule de mesure.
• De plus, en tant que valeur process supplémentaire, l'appareil mesure la température.
• L'appareil peut fonctionner en mode SIO (Standard Input Output) et en mode IO-Link.
  • L'appareil affiche les valeurs process actuelles.
  • L'appareil génère deux signaux de sortie selon le paramétrage.

5.1 Options pour la sortie OUT1

• Signal de commutation pour le débit
  • Signal de commutation température
  • Signal fréquence débit
  • Signal fréquence température
  • IO-Link

5.2 Options pour la sortie OUT2

• Signal de commutation pour le débit
  • Signal de commutation température
  • Signal analogique pour le débit
  • Signal analogique température

5.3 IO-Link

IO-Link est un système de communication pour le raccordement de capteurs et actionneurs intelligents à des systèmes d'automatisation. IO-Link est standardisé selon la norme CEI 61131-9.

Informations générales concernant IO-Link sur io-link.ifm

Input Output Device Description (IODD) avec tous les paramètres, données process et descriptions détaillées de l'appareil sur documentation.ifm.com

IO-Link offre les avantages suivants :

• Transmission insensible aux parasites de toutes les données et valeurs process
• Paramétrage sans arrêt du process ou préréglage en dehors de l'application
• Paramètres pour l'identification des appareils connectés dans l'installation
• Paramètres et fonctions de diagnostic supplémentaires
• Sauvegarde et rétablissement automatiques des paramétrages lors du remplacement d'appareil (data storage)
• Sauvegarde des paramétrages, des valeurs process et des événements
• Données de description d'appareil (IODD – Input Output Device Description) pour une configuration facile
  • Raccordement électrique standardisé

- maintenance à distance

6 Montage

ATTENTION

Pendant le montage ou en cas de défaut (p.ex. boîtier cassé), une haute pression ou des fluides chauds peuvent s'échapper de l'installation.

Risque de blessure dû à la pression ou aux brûlures.
S'assurer que le circuit n'est pas sous pression avant d'effectuer des travaux de montage.
S'assurer que pendant les travaux de montage, des fluides ne peuvent pas s'écouler à l'endroit du montage.
Utiliser une protection adéquate (p.ex. capot protecteur) de manière à éviter que des fluides jaillissants ne puissent porter atteinte à la sécurité des personnes.

6.1 Raccord process

Eviter des différences de section importantes sur l'entrée. Utiliser au maximum une taille de raccord inférieure.

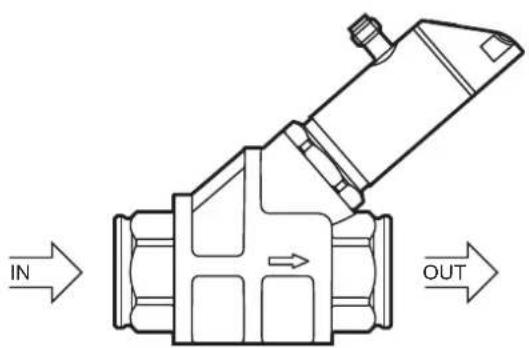

▶ Installer l'appareil en ligne selon le sens du débit (flèche) et serrer aux méplats pour le serrage.

Ne serrer pas le boîtier dans un étau.

Des longueurs droites avant l'entrée ou après la sortie du capteur ne sont pas nécessaires.

Le capteur a la fonction d'un clapet antiretour.

La tête du capteur peut être tournée de 360°.

6.2 Perturbations

▶ Respecter les distances minimales suivantes :

Distance entre le capteur et des matières ferromagnétiques ≥ 30 mm *
Distance entre le capteur et des champs constants / alternatifs ≥ 500 mm
Distance entre les axes des capteurs lors d'un montage côte à côte ≥ 50 mm

* Le tube peut se composer de matières ferromagnétiques.

6.3 Accessoires de montage

Si nécessaire, fixer l'appareil par le bas sur la platine de montage (non fournie) :

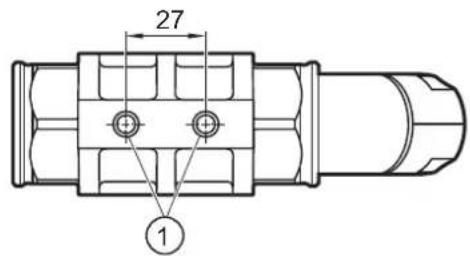

Fig. 2: Installation avec plaque de montage
1 : Trou taraudé M8 (profondeur 6 mm) sur le dessous de l'appareil

6.4 Montage en cas de fluide sale

Insérer un filtre de 200 micromètres devant l'entrée (IN).
▶ Installer le capteur horizontalement.
▶ Respecter l'angle d'inclinaison vers l'axe horizontale :

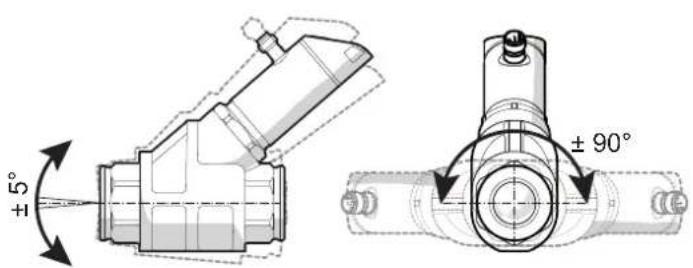

Fig. 3: Montage en cas de fluide sale

En cas de fluide propre le montage dans les tubes verticaux est également possible.

7 Raccordement électrique

L'appareil doit être raccordé par un électricien qualifié.

Respecter les réglementations nationales et internationales relatives à l'installation de matériel électrique.

Alimentation en tension selon TBTS, TBTP.

▶ Mettre l'installation hors tension.
▶ Raccorder l'appareil comme suit :

Fig. 4: Schéma de branchement

Broche Affectation
1	L+
3	L-
4 (OUT1) • Signal de commutation pour le débit• Signal de commutation température• Signal fréquence débit• Signal fréquence température• IO-Link
2 (OUT2) • Signal de commutation pour le débit• Signal de commutation température• Signal analogique pour le débit• Signal analogique température

1:2 x commutation positive
2 : 2 x commutation négative
3 : 1 x commutation positive / 1 x analogique
4 : 1 x commutation négative / 1 x analogique

8 Eléments de service et d'indication

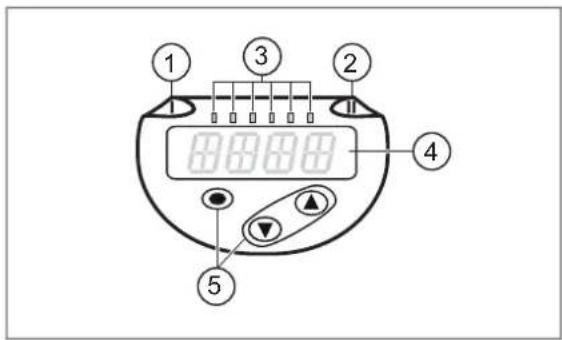

Fig. 6: Eléments de service et d'indication

* l/min, m³/h, gpm, gph, °C, °F

1 : LED d'état de commutation pour OUT1
2 : LED d'état de commutation pour OUT2
3 : Valeur process dans l'unité de mesure indiquée *
4 : Visualisation alphanumérique à 4 digits
5 : Boutons de sélection des visualisations et de paramétrage

9 Menu

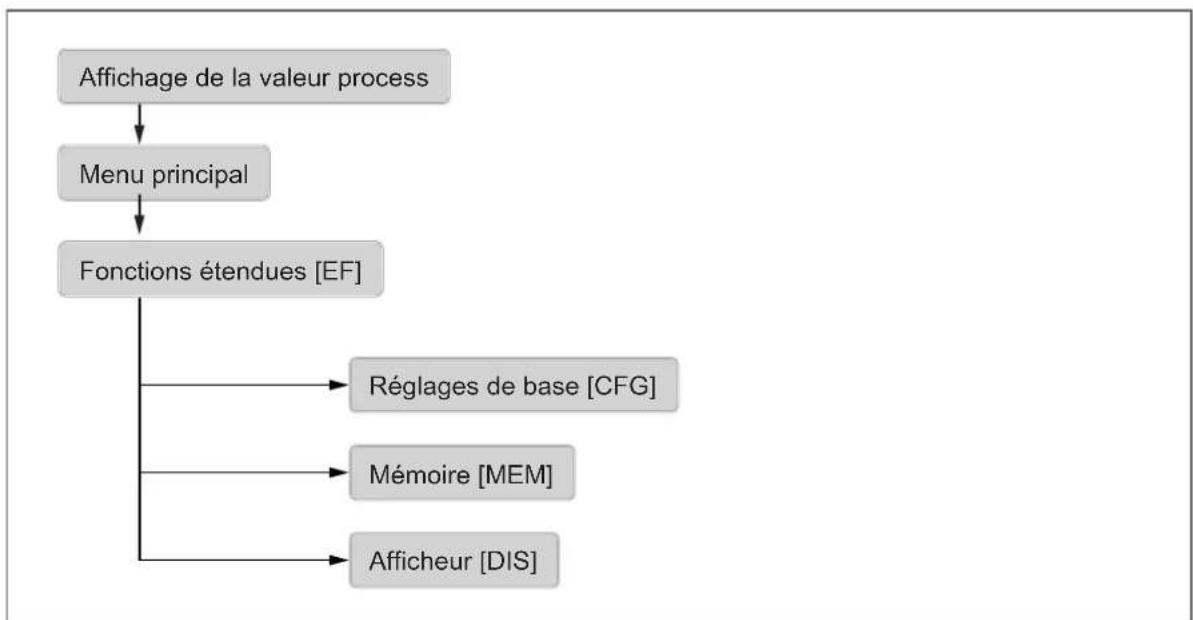

9.1 Aperçu du menu

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les boutons de commande permettent de passer de l'affichage des valeurs process au menu principal puis aux sous-menus.

Fig. 7: Aperçu du menu

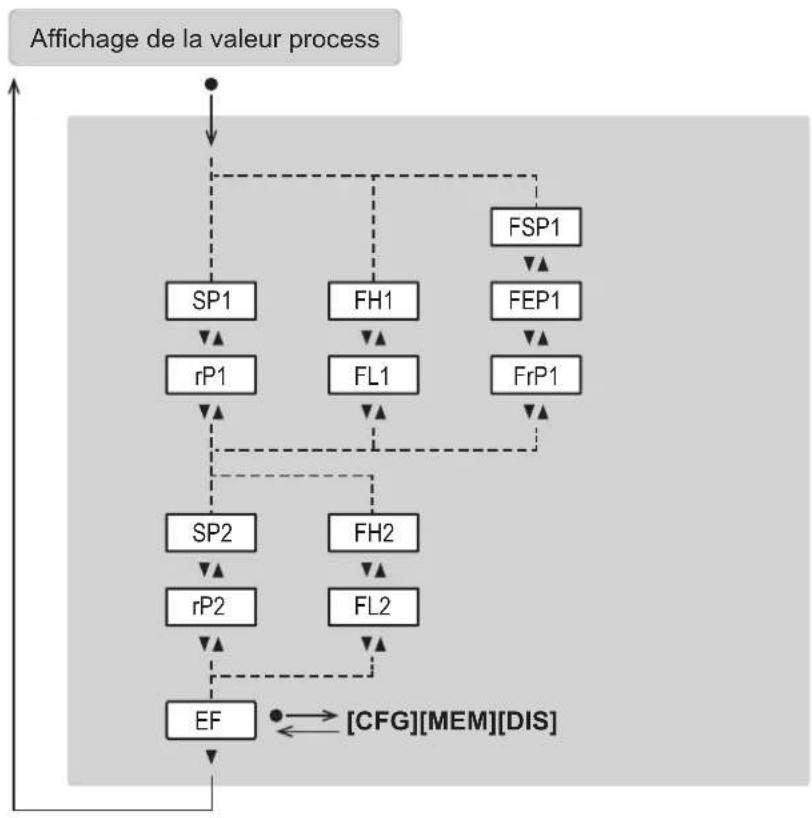

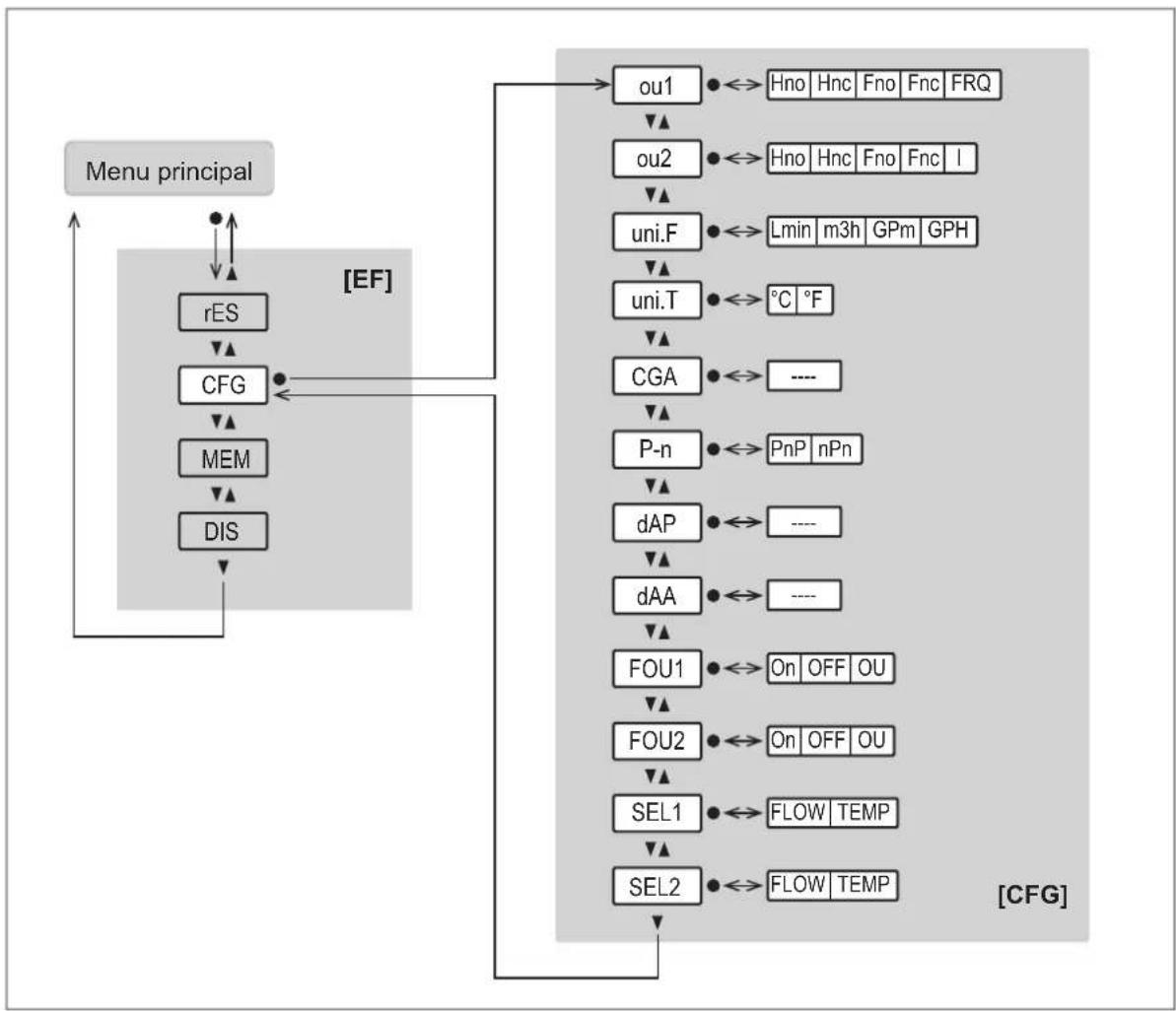

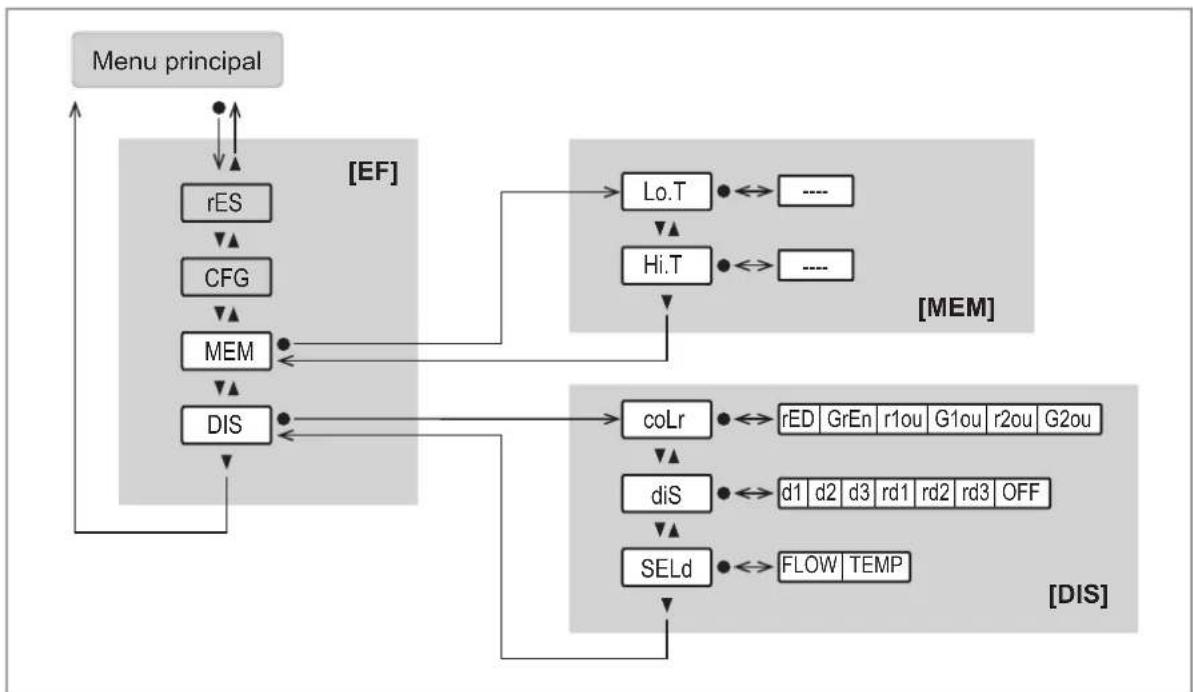

9.2 Menu principal et sous-menus

Les figures de menu indiquent les paramètres pouvant être réglés par boutons-poussoirs sur l'appareil. Ces paramètres et d'autres fonctions sont également disponibles via l'interface IO-Link.

Les paramètres affichés changent si le réglage usine est modifié. Les écrans de menu ci-après présentent le maximum des paramètres disponibles.

Menu principal :

Paramètre Explication
SPx Seuil de commutation pour la sortie de commutation OUTx avec fonction hystérésis
rPx Seuil de déclenchement pour la sortie de commutation avec fonction hystérésis
FHx Valeur limite supérieure pour le signal de commutation OUTx avec fonction fenêtre
FLx Valeur limite inférieure pour le signal de commutation OUTx avec fonction fenêtre
FSP1 Point de départ fréquence pour OUT1 = valeur mesurée minimum à partir de laquelle un signal fréquence est fourni (uniquement pour la mesure de température).
FEP1 Point final fréquence pour OUT1 = valeur mesurée maximum à partir de laquelle le signal fréquence réglé sous FrP1 est fourni.
FrP1 Signal fréquence qui est fourni si la valeur mesurée maximum (MEW ou FEP1) est atteinte.

Menu réglages de base CFG :

Paramètre Explication
oux Fonction de sortie pour la sortie matérielle OUTx
uni.F Unité de mesure standard pour le débit
uni.T Unité de mesure standard pour la température
CGA Facteur de calibrage en % pour adapter la courbe des valeurs mesurées à l'application
P-n Polarité de sortie des sorties de commutation
dAP Temporisation d'amortissement en secondes pour le signal de commutation débit
dAA Temporisation d'amortissement en secondes pour le signal analogique débit
FOUx Comportement de la sortie OUTx en cas de défaut
SELx Valeur process pour la sortie OUTx

Menu Mémoire MEM et Afficheur DIS :

Paramètre Explication
Lo.T Valeur de température minimale mesurée
Hi.T Valeur de température maximale mesurée
colr Réglage des couleurs de l'affichage
diS Fréquence de rafraîchissement et orientation de l'affichage
SELd Valeur process par défaut de l'affichage

10 Mise en service

Après la mise sous tension et l'écoulement du retard à la disponibilité, l'appareil passe au mode de fonctionnement normal. Il exécute ses fonctions de mesure et d'évaluation et génère des signaux de sortie selon les paramètres réglés.

Pendant la temporisation de démarrage, les sorties sont commutées selon la programmation :

• INACTIVE pour la fonction normalement ouvert (Hno / Fno)
• INACTIVE pour la fonction normalement fermé (Hnc / Fnc)
  • INACTIVE pour la sortie fréquence (FRQ)
  • 0 mA pour la sortie courant (I)

En cas de connexion d'un maître IO-Link, l'appareil passe automatiquement du mode SIO (Standard Input Output) au mode IO-Link.

11 Paramétrage

Le paramétrage peut être réalisé via l'interface IO-Link ou au moyen des éléments de commande sur l'appareil.

Les paramètres peuvent être réglés avant le montage et la mise en service ou pendant le fonctionnement.

Des changements du paramétrage pendant l'opération affectent le mode de fonctionnement de l'installation.

S'assurer du bon fonctionnement de l'installation.

Pendant le paramétrage l'appareil reste fonctionnel. Il continue à exécuter ses fonctions de surveillance avec le paramètre précédent jusqu'à ce que le paramétrage soit validé.

En fonction du paramétrage, les paramètres disponibles dans le menu peuvent changer.

11.1 Paramétrage via IO-Link

L'appareil peut par exemple être paramétré de la manière suivante via l'interface IO-Link :

• Paramétrage via un logiciel de paramétrage approprié, par ex. ifm moneo|configure
• Paramétrage via un API
• Paramétrage via une application IIoT

Conditions pour le paramétrage via l'interface IO-Link :

√ L'Input Output Device Description (IODD) pour l'appareil en cas de paramétrage via un logiciel de paramétrage, voir documentation.ifm.com
√ La description de l'interface IO-Link (PDF) pour l'appareil en cas de paramétrage via un API ou une application IIoT, voir documentation.ifm.com
√ Un maître IO-Link

Raccorder le maître IO-Link au logiciel de paramétrage, à l'API ou à l'application IIoT.
Raccorder l'appareil à un port libre approprié du maître IO-Link.
Régler le port du maître IO-Link sur le mode de fonctionnement IO-Link.
▷ L'appareil passe en mode IO-Link.
▶ Modifier le paramétrage dans le logiciel.
▶ Ecrire les réglages de paramètre sur l'appareil.

Aide à l'intégration du système et au paramétrage via IO-Link :

→ Manuel du logiciel de paramétrage (par ex. moneo)
Explications et « Startup Packages » sur ifm.com/cnt/io-link-system-integration.

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution : désélectionner la fonction de sortie FRQ / sortie fréquence à l'aide des boutons de l'appareil.

Tous les paramètres pouvant aussi être atteints au moyen des boutons sur l'appareil peuvent être réglés via IO-Link. Les fonctions décrites ci-après sont également disponibles.

Informations sur l'appareil :

Certaines informations non modifiables concernant l'appareil sont sauvegardées sur l'appareil. En outre, un marquage spécifique à l'application peut être affecté à l'appareil.

Verrouillage électronique :

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.

Si l'appareil est verrouillé via l'interface IO-Link, ce verrouillage ne peut être levé que via IO-Link.

11.2 Paramétrage au moyen des boutons de l'appareil

ATTENTION

Avec des températures de fluide de plus de 50 °C (122 °F), certaines parties du boîtier peuvent s'échauffer à plus de 65 °C (149 °F).

▷ Risque de brûlures
▶ Ne pas toucher l'appareil avec les mains.
Utiliser un outil (par exemple un stylo) pour effectuer des réglages sur l'appareil.

Paramétrage général :

Objectif Action
Passage de l'affichage des valeurs process au menu principal	●
Passage à un sous-menu Naviguer avec	▼ jusqu'au sous-menu (par ex. EF), puis ●
Sélection du paramètre souhaité	▲ ou ▼
Passage au mode de réglage	●
Changement de la valeur de paramètre	▲ ou ▼ > 1 s
Validation du paramètre réglé	●
Quitter le réglage de paramètre sans sauvegarde	▲ + ▼
Retour au niveau de menu supérieur(répéter plusieurs fois pour revenir à l'affichage des valeurs process)	▲ + ▼
Retour à l'affichage des valeurs process > 30 secondes (timeout)

Si Loc est affiché lorsqu'on essaie de changer une valeur de paramètre, les boutons de l'appareil sont bloqués ➞ Verrouiller / déverrouiller.

Si S.Loc est affiché, le capteur est verrouillé en permanence par logiciel. Ce verrouillage ne peut être levé que via le logiciel de paramétrage.

11.3 Fonctions de sortie

11.3.1 signal de commutation

Un signal de commutation peut être fourni pour la surveillance des valeurs process. OUTx change son état de commutation si les seuils de commutation réglés sont dépassés ou ne sont pas atteints. Fonction hystérésis ou fenêtre peut être sélectionnée.

Fonction hystérésis :

SP : Seuil d'enclenchement

rP : Seuil de déclenchement

HY : Hystérésis

Hno : Fonction hystérésis, normalement ouvert (normally open)

Hnc : Fonction hystérésis, normalement fermé (normally closed)

Fig. 8: Fonction hystérésis

Lors du réglage de la fonction hystérésis, le seuil d'enclenchement SP et le seuil de déclenchement rP sont définis. La valeur de rP doit être inférieure à celle de SP. L'écart entre SP et rP est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée (= hystérésis). Si le seuil d'enclenchement est modifié, le seuil de déclenchement change automatiquement ; l'écart reste inchangé.

Fonction fenêtre :

1 : Valeur process

t : Temps

FH : Valeur limite supérieure

FL : Valeur limite inférieure

HY : Hystérésis

FE : Fenêtre

Fno : Fonction fenêtre, normalement ouvert (normally open)

Fnc : Fonction fenêtre, normalement fermé (normally closed)

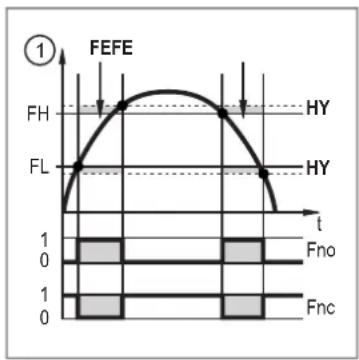

Fig. 9: Fonction fenêtre

Lors du réglage de la fonction fenêtre, la valeur limite supérieure FH et la valeur limite inférieure FL sont définies. L'écart entre FH et FL est d'au moins 0,6 % de la valeur finale de l'étendue de mesurée. FH et FL ont une hystérésis fixe de 0,25 % de la valeur finale de l'étendue de mesure. Ceci garantit un état de commutation stable de la sortie en cas de fluctuations très faibles du débit.

11.3.1.1 Paramétrage au moyen des boutons de l'appareil : signal de commutation

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.

√ La valeur process pour OUTx est sélectionnée : EF > CFG > SELx.
▶ Régler la fonction hystérésis ou la fonction fenêtre.

Fonction hystérésis :

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner oux et régler le signal de commutation : Hno ou Hnc.
▶ Ouvrir le Menu principal.
▶ Sélectionner SPx et régler la valeur mesurée à laquelle la sortie commute.
▶ Sélectionner rPx et régler la valeur mesurée à laquelle la sortie est désactivée.

Fonction fenêtre :

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner oux et régler le signal de commutation : Fno ou Fnc.
▶ Ouvrir le Menu principal.
▶ Sélectionner FHx et régler la valeur limite supérieure de la fenêtre.
▶ Sélectionner FLx et régler la valeur limite inférieure de la fenêtre.

11.3.2 Signal analogique

L'appareil fournit un signal analogique de 4...20 mA qui est proportionnel à la valeur process.

Si la valeur mesurée est hors de l'étendue de mesure ou dans le cas d'une erreur interne, le signal de courant indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

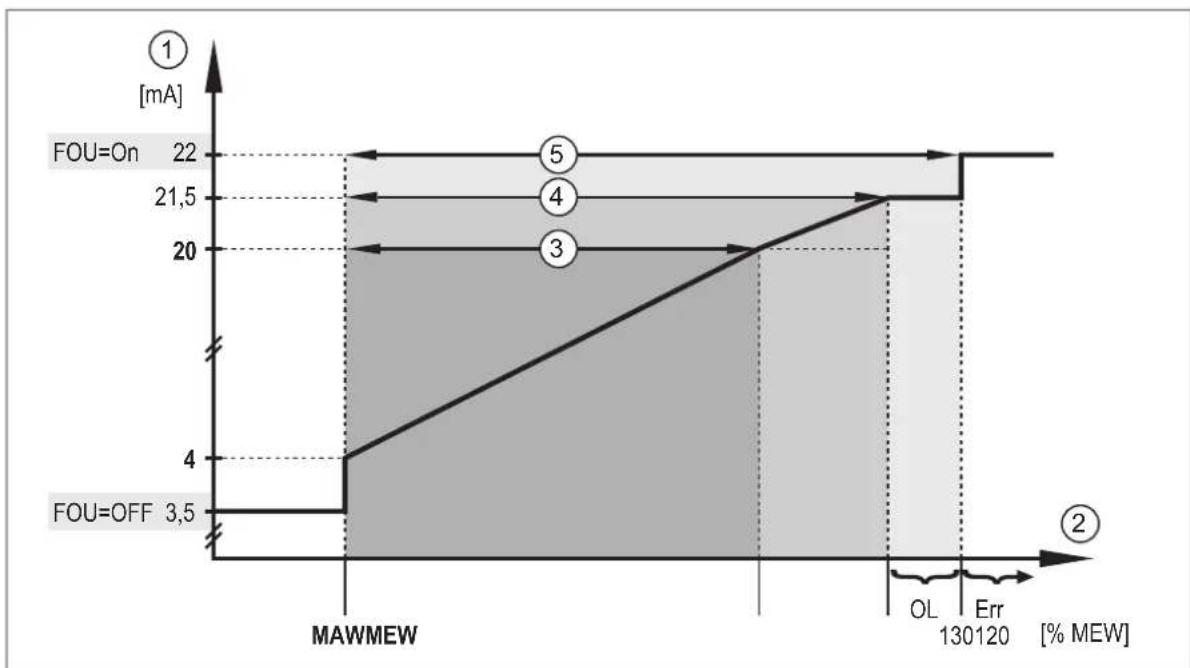

Fig. 10: Caractéristique de sortie analogique, débit

1 : Signal analogique MAW : Valeur initiale de l'étendue de mesure

2 : Débit MEW : Valeur finale de l'étendue de mesure

3 : Etendue de mesure OL : Plage d'affichage dépassée

4 : Plage d'affichage Err : Etat d'erreur

5 : Zone de détection

Fig. 11: Caractéristique de sortie analogique, température

1 : Signal analogique MAW : Valeur initiale de l'étendue de mesure

2 : Température MEW : Valeur finale de l'étendue de mesure

3 : Etendue de mesure

OL : Plage d'affichage dépassée

4 : Plage d'affichage

UL : Plage d'affichage non atteinte

5 : Zone de détection

Err : Etat d'erreur

11.3.2.1 Paramétrage au moyen des boutons de l'appareil : Signal analogique

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
√ La valeur process pour OUT2 est sélectionnée : EF > CFG > SEL2.
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner ou2 et régler la fonction : I (signal analogique de 4 à 20 mA).

11.3.3 Signal fréquence

L'appareil fournit un signal fréquence qui est proportionnel à la valeur process.

Le signal fréquence peut être mis à l'échelle :

- FrPx détermine à combien de kHz s'élève le signal fréquence si la valeur mesurée maximale est atteinte.

La plage de mesure peut être mise à l'échelle :

- FSPx détermine la valeur mesurée minimale à partir de laquelle un signal fréquence est fourni.

- FEPx détermine la valeur mesurée maximale à laquelle le signal de sortie s'élève à la fréquence définie sous FrPx.

FSPx n'est disponible que pour la mesure de la température. Distance minimum entre FSPx et FEPx = 20 % de la valeur finale de l'étendue de mesure.

Si la valeur mesurée est hors de l'étendue de mesure ou en cas d'une erreur interne, le signal fréquence indiqué dans la figure ci-après est fourni.

En cas de valeurs mesurées en dehors de la plage d'affichage ou en cas de défaut, l'afficheur indique UL, OL ou Err.

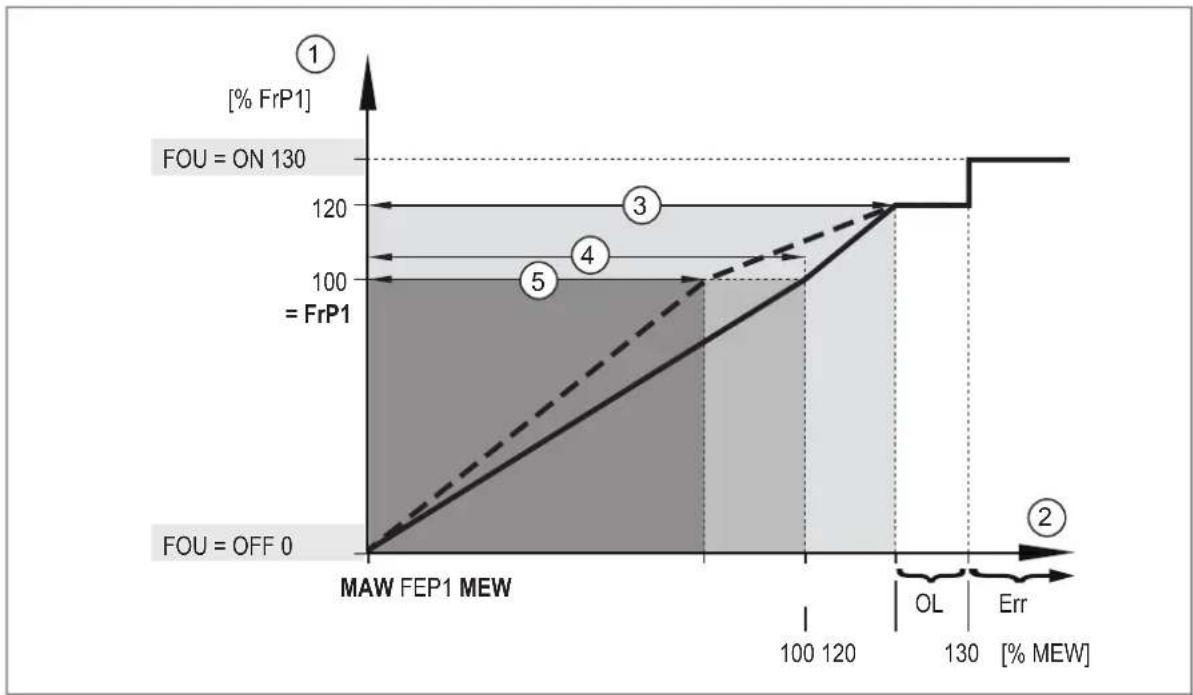

Fig. 12: Caractéristique de la sortie de fréquence, débit

1 : Signal fréquence MAW : Valeur initiale de l'étendue de mesure
2 : Débit MEW : Valeur finale de l'étendue de mesure
3 : Plage d'affichage FEP1 : Point final fréquence
4 : Plage de mesure FrP1 : Signal fréquence (kHz) pour la valeur mesurée maximum
5 : Plage de mesure mise à l'échelle OL : Plage d'affichage dépassée

Err : Erreur

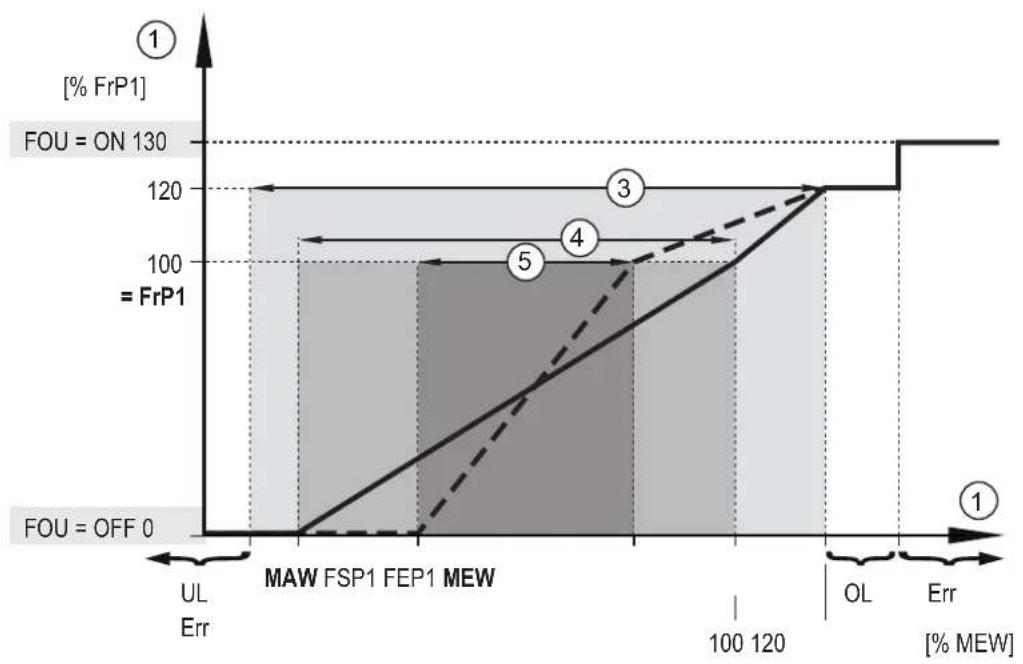

Fig. 13: Caractéristique de la sortie de fréquence, température

1 : Signal fréquence FSP1 : Point de départ fréquence

2 : Température FEP1 : Point final fréquence

3 : Plage d'affichage FrP1 : Signal fréquence (kHz) pour la valeur mesurée maxi- mum

4 : Plage de mesure MAW : Valeur initiale de l'étendue de mesure

5 : Plage de mesure mise à l'échelle MEW : Valeur finale de l'étendue de mesure

Err : Erreur

OL : Plage d'affichage dépassée

11.3.3.1 Paramétrage au moyen des boutons de l'appareil : Signal fréquence

√ L'unité de mesure par défaut est sélectionnée : EF > CFG > uni.x.
√ La valeur process pour OUT1 est sélectionnée : EF > CFG > SEL1.
▶ Ouvrir le menu EF > CFG.
▶ Sélectionner ou1 et régler FRQ.
▶ Ouvrir le Menu principal.
▶ Sélectionner FSP1 et régler la valeur mesurée minimale pour laquelle 0 kHz est fourni.

FSP1 n'est disponible que pour la mesure de la température.

▶ Sélectionner FEP1 et régler la valeur mesurée maximale pour laquelle la fréquence réglée sous FrP1 (= 100 %) est fournie.
▶ Sélectionner FrP1 et régler la fréquence pour la valeur mesurée maximale en kHz.

11.4 Réglages utilisateur

Ce chapitre décrit les possibilités de réglage pour s'adapter à l'application spécifique du client.

11.4.1 Unité de mesure standard

Il est possible de sélectionner l'unité de mesure dans laquelle la valeur process est affichée par défaut. Tous les autres réglages de paramètres se basent sur cette unité.

Valeurs sélectionnables :

• uni.F pour débit : l/min, m ^3 /h, gpm, gph.
• uni.T pour température : °C, °F

Tout d'abord, régler l'unité de mesure avant de configurer d'autres paramètres.

11.4.1.1 Paramétrage au moyen des boutons de l'appareil : Unité de mesure standard

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner uni.F et régler l'unité de mesure.
▶ Sélectionner uni.T et régler l'unité de mesure.

11.4.2 Valeur process pour OUT1 et OUT2

Pour les deux sorties, il est possible de sélectionner quelle valeur process doit être surveillée. Tous les autres réglages de paramètres se basent sur cette sélection.

Valeurs sélectionnables :

• FLOW : débit
  • TEMP : Température

11.4.2.1 Paramétrage au moyen des boutons de l'appareil : Valeur process OUT1 et OUT2

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner SELx et régler la valeur process pour la sortie OUTx.

11.4.3 Calibrage

Le facteur de calibrage CGA est utilisé pour adapter au comportement de l'huile utilisée la compensation de viscosité du capteur selon la température. Le facteur de calibrage influence la pente de la courbe caractéristique de la mesure du débit.

Le capteur est destiné à des huiles de la viscosité indiquée (Données techniques sous documentation.ifm.com). La viscosité indiquée s'applique à une température d'huile de 40 °C. Pour cette huile, le capteur compense automatiquement le changement de viscosité sur une plage de température de 20 à 70 °C. La viscosité à 40 °C n'est pas variable.

La caractéristique de compensation est sauvegardée de manière traçable dans un outil de calcul ifm. Voir également www.ifm.com - Service - Support technique : Guides de choix – Téléchargement :

- Outil de calcul CGA pour capteurs de débit SB

Si des additifs dans l'huile utilisée causent une modification du comportement de la viscosité selon la température, le calibrage permet de réduire cet écart.

Dans ce cas, adapter la courbe caractéristique avec le facteur de calibrage CGA, voir l'exemple :

Fluide Température Viscosité			CGA
Huile de référence 20 °C 430 mm		^2/s 100 % (réglage usine)
Huile 1 20 °C 540 mm		^2/s 80 %
Huile 2 20 °C 360 mm		^2/s 120 %

La modification de la pente de la courbe caractéristique est indiquée en %. Dans le réglage usine, CGA = 100 %. Après une modification, le calibrage peut être remis au réglage usine.

Fig. 14: Courbe caractéristique de mesure pour 3 huiles

v : Viscosité de l'huile
T : Température de l'huile
R : Huile de référence
1 : Huile 1
2 : Huile 2

11.4.3.1 Paramétrage au moyen des boutons de l'appareil : Calibrage

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner CGA et régler la pente de la courbe caractéristique de mesure en pour-cent.

11.4.4 Polarité de sortie

Le paramètre P-n permet de régler la polarité des sorties.

Le réglage concerne les deux sorties de commutation.

• PnP : La sortie de commutation fonctionne en commutation positive.
• nPn : La sortie de commutation fonctionne en commutation négative.

11.4.4.1 Paramétrage au moyen des boutons de l'appareil : Polarité de sortie

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner P-n et régler PnP ou nPn.

11.4.5 Amortissement

L'amortissement permet de régler une temporisation durant laquelle l'appareil ne signale pas de changements par sauts de la valeur mesurée.

La temporisation réglée a pour effet de stabiliser les signaux de sortie.

Cela concerne les sorties, l'affichage et la transmission des valeurs process via l'interface IO-Link.

Valeurs sélectionnables :

• dAP = temporisation d'amortissement pour le signal de commutation, l'afficheur et le signal IO-Link (temps de montée de 63 %)
• dAA = temporisation d'amortissement pour le signal analogique (temps de montée de 10 à 90 %).

La temporisation d'amortissement s'additionne au temps de réponse du capteur (Données techniques).

Les signaux UL et OL sont définis en considérant la temporisation d'amortissement.

L'amortissement des valeurs mesurées n'est effectif que pour la valeur process débit.

11.4.5.1 Paramétrage au moyen des boutons de l'appareil : Amortissement des valeurs mesurées

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner dAP et régler la temporisation d'amortissement en secondes (valeur τ 63 %).
▶ Sélectionner dAA et régler la temporisation d'amortissement en secondes.

11.4.6 Comportement des sorties en cas de défaut

Le paramètre FOUx permet de définir le comportement de la sortie OUTx en cas de défaut. En fonction de la fonction de sortie sélectionnée, les signaux suivants seront fournis en cas de défaut :

• Signal de commutation :

• On : la sortie se ferme en cas de défaut.
• OFF : la sortie s'ouvre en cas de défaut.
• OU : la sortie est commutée comme défini par les paramètres, indépendamment du cas de défaut.

- Signal analogique :

• On : le signal analogique passe à la valeur 22 mA.
• OFF : Le signal analogique passe à la valeur 3,5 mA.
• OU : le signal analogique continue de correspondre à la valeur mesurée.

- Signal fréquence :

• On : le signal fréquence passe à 130 % de FrPx.
• OFF : le signal fréquence passe à la valeur 0 kHz.
• OU : le signal fréquence continue de correspondre à la valeur mesurée.

11.4.6.1 Paramétrage au moyen des boutons de l'appareil : Comportement des sorties en cas de défaut

▶ Ouvrir le menu EF > CFG.
▶ Sélectionner FOUx et régler le comportement de la sortie OUTx en cas de défaut : On, OFF, OU.

11.4.7 Mémoire

L'appareil sauvegarde les valeur process maximum et minimum mesurées.

Valeurs sélectionnables :

• Lo.T : Mémoire valeur minimum pour la température
  • Hi.T : Mémoire valeur maximum pour la température

Il est utile d'effacer la mémoire dès que l'appareil fonctionne dans des conditions normales pour la première fois.

11.4.7.1 Paramétrage au moyen des boutons de l'appareil : Mémoire

Afficher la mémoire :

▶ Ouvrir le menu EF > MEM.
▶ Sélectionner Lo.T ou Hi.T pour lire la valeur process minimum ou maximum mesurée.

Effacer la mémoire :

▶ Ouvrir le menu EF > MEM.
▶ Sélectionner Lo.T ou Hi.T.
▶ Appuyer brièvement sup.
▶ Maintenir appuyé ou ▼.

▷ ---- est affiché.

Appuyer brièvement sup.

11.4.8 Remettre l'appareil à zéro

L'appareil peut être réinitialisé à son état de livraison.

Il est utile que vous notiez vos réglages au chapitre Réglages usine avant d'exécuter la fonction.

11.4.8.1 Paramétrage au moyen des boutons de l'appareil : Remettre l'appareil à zéro

▶ Ouvrir le menu EF.
▶ Sélectionner rES.
▶ Appuyer brièvement sup.
▶ Maintenir appuyé ou ▼.
▷ ---- est affiché.
Appuyer brièvement sup.
▷ L'appareil redémarre.

11.4.9 Verrouillage / déverrouillage

L'appareil peut être verrouillé électroniquement afin d'éviter une fausse programmation.

Ce blocage évite que les réglages de l'appareil puissent être modifiés via les boutons sur l'appareil.

Réglage usine : non verrouillé.

11.4.9.1 Paramétrage au moyen des boutons de l'appareil : Verrouillage / déverrouillage

Verrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur et simultanément pendant 10 s jusqu'à ce que Loc soit affiché.

Déverrouiller :

S'assurer que l'appareil est en mode de fonctionnement normal.
Appuyer sur et simultanément pendant 10 s jusqu'à ce que uLoc soit affiché.

11.5 Afficheur

11.5.1 Affichage valeur process par défaut

Le paramètre SELd permet de sélectionner quelle valeur process est indiquée par défaut sur l'affichage. Valeurs sélectionnables :

• FLOW : l'afficheur indique la valeur process actuelle pour le débit.
• TEMP : l'afficheur indique la valeur process actuelle pour la température.

11.5.1.1 Paramétrage au moyen des boutons de l'appareil : Affichage valeur process par défaut

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner SELd et définir l'unité de mesure par défaut.

11.5.2 Réglage des couleurs de l'affichage

La couleur des caractères de l'affichage peut être réglée via le paramètre coLr.

En sélectionnant les paramètres rEd (rouge) et GrEn (vert) la couleur de l'affichage est définie en permanence. Via les réglages des paramètres rxou et Gxou la couleur des caractères change selon la valeur process :

	OUT1 OUT2 La couleur passe au...
Paramétrage	r1ou r2ou rouge
	G1ou G2ou vert

Lors du paramétrage de la fonction hystérésis, la couleur change si la valeur process est supérieure au seuil d'enclenchement :

MAW : Valeur initiale de l'étendue de mesure MEW : Valeur finale de l'étendue de mesure SPx : Seuil d'enclenchement

Fig. 15: Fonction hystérésis, coLr = rxou

Lors du paramétrage de la fonction fenêtre, la couleur change si la valeur process est dans la fenêtre :

Fig. 16: Fonction fenêtre, coLr = Gxou

MAW : Valeur initiale de l'étendue de mesure

MEW : Valeur finale de l'étendue de mesure

FLx : Valeur limite inférieure de la fenêtre

FHx : Valeur limite supérieure de la fenêtre

11.5.2.1 Paramétrage au moyen des boutons de l'appareil : Réglage des couleurs de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner coLr et régler la couleur des caractères de l'affichage de la valeur process.

11.5.3 Fréquence de rafraîchissement de l'affichage

Le paramètre diS permet de régler la fréquence du rafraîchissement de l'affichage.

Valeurs sélectionnables :

• d1 : rapide (toutes les 50 ms)
• d2 : moyenne (toutes les 200 ms)
• d3 : lente (toutes les 600 ms)

11.5.3.1 Paramétrage au moyen des boutons de l'appareil : Fréquence de rafraîchissement de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS et régler la fréquence de rafraîchissement.

11.5.4 Orientation de l'affichage

Les textes de l'affichage peuvent être tournés pour une meilleure lisibilité.

11.5.4.1 Paramétrage au moyen des boutons de l'appareil : Orientation de l'affichage

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS et régler simultanément à la fréquence de rafraîchissement la rotation de l'affichage :

• rd1 : toutes les 50 ms et tourné de 180°
• rd2 : toutes les 200 ms et tourné de 180^
• rd3 : toutes les 600 ms et tourné de 180°

11.5.5 Désactiver l'affichage

L'affichage de la valeur process peut être durablement désactivé en mode de fonctionnement normal.

L'affichage est réactivé par bouton-poussoir. En cas d'inactivité, l'affichage se désactive à nouveau après quelques secondes.

Même si l'affichage est désactivé, les LED restent actives. Les messages d'erreur sont affichés même si l'afficheur est désactivé.

11.5.5.1 Paramétrage au moyen des boutons de l'appareil : Affichage désactivé

▶ Ouvrir le menu EF > DIS.
▶ Sélectionner diS et régler OFF.

12 Fonctionnement

12.1 Affichage de la valeur process

Il est possible de choisir entre différents affichages de la valeur process pendant le fonctionnement :

Appuyer sur le bouton-poussoir ou ▼.
L'afficheur change entre l'affichage standard avec l'unité de mesure standard configurée et d'autres vues.
Après 30 secondes, l'appareil retourne à l'affichage standard.

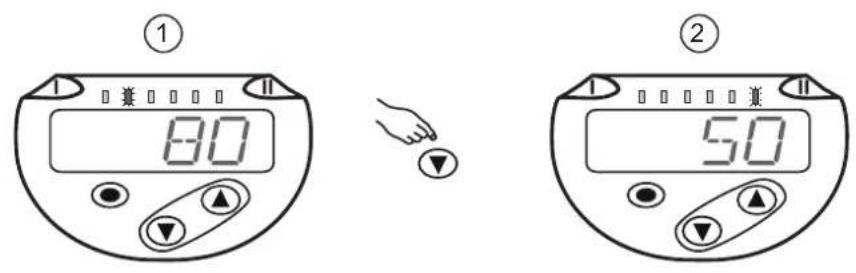

Fig. 17: Affichage de la valeur process

1 : Affichage standard tel que réglé sous SELd et uni. Exemple : SELd = FLOW et uni = m³/h
2 : Autre vue. La LED indique dans quelle unité est affichée la valeur process actuelle. Exemple : Température en °C.

12.2 Lecture du réglage des paramètres

Appuyer brièvement sup
Appuyer sur pour sélectionner le paramètre.
Appuyer brièvement sup
La valeur réglée actuellement est affichée pendant 30 s. Ensuite, l'appareil retourne à l'affichage de la valeur process.

13 Correction de défauts

L'appareil dispose de possibilités étendues pour l'autodiagnostic. Il se surveille automatiquement pendant le fonctionnement.

Des avertissements et des états d'erreur sont affichés même si l'afficheur est désactivé. De plus, les messages d'erreur sont disponibles via IO-Link.

Les signaux d'état sont classifiés selon la recommandation Namur NE107.

Si plusieurs événements de diagnostic se produisent simultanément, seul le message de diagnostic de l'événement ayant la priorité la plus élevée est affiché.

En cas de défaillance de la valeur de température mesurée, la valeur de processus pour le débit est toujours disponible.

Des fonctions de diagnostic supplémentaires sont disponibles via la description de l'interface IO-Link sur documentation.ifm.com.

Effet de la sortie de fréquence sur la connexion IO-Link :

si la sortie OUT1 a été paramétrée comme sortie de fréquence, aucune connexion IO-Link ne peut être établie avec l'appareil.

Solution : désélectionner la fonction de sortie FRQ / sortie fréquence à l'aide des boutons de l'appareil.

13.1 Messages d'erreur

Affichage Problème / marche à suivre

Affichage désactivé Tension d'alimentation trop basse.► Vérifier la tension d'alimentation.Affichage désactivé.► Vérifier si le réglagediS= OFF et modifier éventuellement le réglage.

Err Appareil défectueux / mauvais fonctionnement.► Remplacer l'appareil.Valeur mesurée en dehors de la plage de valeurs.· Valeur de débit > 130 % de la valeur finale de l'étendue de mesure.· Valeur de température < -43 °C (< -46 °F) ou > 133 °C (> 272 °F)► Vérifier la plage de débit / plage de température.

IOE.n Mauvais fonctionnement. L'appareil est défectueux.► Remplacer l'appareil.

SC1 La LED d'état de commutation pour OUT1 clignote : court-circuit OUT1.► Contrôler si un court-circuit ou un courant de surcharge se produit sur la sortie decommutation OUT1.

SC2 La LED d'état de commutation pour OUT2 clignote : court-circuit OUT2.► Contrôler si un court-circuit ou un courant de surcharge est présent sur la sortie decommutation OUT2.

SC Les LED d'état de communication pour OUT1 et OUT2 clignotent : court-circuit OUT1 etOUT2.► Contrôler si un court-circuit ou un courant de surcharge se produit sur les sorties decommutation OUT1 et OUT2.

Loc Boutons de réglage sur l'appareil verrouillés, modification des paramètres refusée.► Déverrouiller l'appareil à l'aide des boutons de l'appareil.

C.Loc Boutons de réglage sur l'appareil verrouillés, paramétrage activé via la communication IO-Link.► Terminer le paramétrage via la communication IO-Link.

S.Loc Boutons de réglage verrouillés via le logiciel de paramétrage, la modification des paramètres est refusée.► Déverrouiller l'appareil via l'interface IO-Link au moyen du logiciel de paramétrage.

PARA Paramétrage en dehors de la plage valable.► Vérifier le paramétrage.

OL Plage d'affichage du débit ou de la température dépassée :Valeur du débit entre 120 et 130 % de la valeur finale de l'étendue de mesure.Valeur de température entre 122 et 133 °C (252 et 272 °F).► Vérifier la plage de débit / plage de température.

UL Température inférieure à la plage d'affichage :Valeur de température entre -32 et -43 °C (-26 et -46 °F).► Vérifier la plage de température.

14 Maintenance, réparation et élimination

Cet appareil ne nécessite aucun entretien.

L'appareil ne doit être réparé que par le fabricant.

S'assurer d'une élimination écologique de l'appareil après son usage selon les règlements nationaux en vigueur.

14.1 Nettoyer l'appareil

Si des erreurs de mesure se produisent en raison d'un filtrage insuffisant, un nettoyage peut être nécessaire :

Dévisser la tête du capteur.
▶ Enlever le piston et le ressort.
Nettoyer le piston, le ressort et l'intérieur du boîtier, par ex. à l'aide d'air comprimé.
Avant le montage vérifier si le joint torique est endommagé. Le cas échéant, le remplacer et graisser.
▶ Remettre en place les composants après le nettoyage.
▶ Serrer la tête du capteur avec un couple de serrage de 100 Nm.
Pour restaurer la précision de mesure, presser le piston jusqu'à la butée mécanique avec un dispositif non magnétique, par ex. un doigt, et le maintenir en position pendant min. 2 secondes.

Fig. 18: Nettoyer le capteur

1 : Tête du capteur 2 : Piston
3 : Ressort 4 : Joint torique
5 : Aide non-magnétique 6 : Butée mécanique

15 Réglages usine

Paramètre Réglage usine Réglage utilisateur
SP1 / FH1 (FLOW) 20 %
rP1 / FL1 (FLOW) 19 %
SP1 / FH1 (TEMP) 70 °C
rP1 / FL1 (TEMP) 20 °C
FrP1 (FLOW) 10 %
FrP1 (TEMP) 10 %
FSP1 (TEMP) -10 °C
FEP1 (TEMP) 100 °C
FEP1 (FLOW) 100 %
SP2 / FH2 (FLOW) 40 %
rP2 / FL2 (FLOW) 39 %
SP2 / FH2 (TEMP) 34 °C
rP2 / FL2 (TEMP) 33 °C
ou1 Fno
ou2 I
uni.F l/min
uni.T °C
CGA 100 %
P-n PnP
dAP (FLOW)	0,1 s
dAA (FLOW)	0,0 s
FOU1	ou
FOU2	ou
SEL1	TEMP
SEL2	FLOW
coLr	rEd
diS	d2
SELd	FLOW

Les pourcentages se réfèrent à la valeur finale de l'étendue de mesure (MEW).
