Invisa JPS - Haut-parleur GoldenEar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur encastrable au mur ou au plafond
Marque	GoldenEar
Modèle	Invisa JPS
Catégorie	Haut-parleur passif
Réponse en fréquence	42 Hz – 35 kHz (-6 dB anéchoïque à 40 Hz)
Efficacité	90 dB (1 W/1 M @ 4 Ω)
Impédance nominale	4 Ω
Configuration des haut-parleurs	1 tweeter AMT à ruban plié, 2 haut-parleurs médium/grave de 4,5" avec MVPP
Alimentation	Passive, nécessite un amplificateur externe
Poids du produit	Environ 2,5 kg
Fonctions principales	Tweeter pivotant (rotations à 90° pour installation horizontale), commutateur d'égalisation haute fréquence (3 positions), grille peignable, système de verrouillage rotatif, conception encastrée à profil mince
Entretien et nettoyage	Nettoyer la grille avec un chiffon humide uniquement, sans nettoyants abrasifs
Sécurité	Utiliser un amplificateur adapté, éviter la distorsion en respectant la puissance nominale, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Garantie limitée : 5 ans pour haut-parleurs et caisses, 3 ans pour composants électroniques. Service après-vente via revendeur agréé
Informations générales	Conforme à la directive WEEE, recyclage en fin de vie. Fabriqué par GoldenEar (The Quest Group)

FOIRE AUX QUESTIONS - Invisa JPS GoldenEar

Comment installer l'enceinte Invisa JPS dans un mur existant ?

Utilisez le gabarit de montage fourni pour tracer le contour, découpez le trou avec une scie à cloison sèche, faites passer les câbles, connectez les fils en respectant la polarité (rouge sur rouge, noir sur noir), puis insérez l'enceinte et serrez les vis de verrouillage dans le sens horaire jusqu'à fixation. Ne serrez pas excessivement.

Puis-je peindre la grille de l'enceinte ?

Oui, la grille est conçue pour être peinte. Retirez-la de l'enceinte, appliquez plusieurs couches légères de peinture en aérosol ou au pistolet à un angle de 60 degrés, en laissant sécher entre chaque couche. N'utilisez pas de pinceau ou rouleau sur la surface perforée, car cela obstruerait les perforations et dégraderait le son.

Comment régler le tweeter pivotant pour une installation horizontale ?

Pour une installation horizontale (ex. enceinte centrale), vous devez faire pivoter le tweeter et la façade de 90 degrés. Retirez les vis, sortez légèrement l'ensemble, tournez-le et replacez-le avec les vis.

Que faire si le son est trop brillant ou trop sourd ?

Utilisez le commutateur d'égalisation haute fréquence (HF EQ) situé sur l'enceinte. Positionnez-le sur + pour une pièce typique, sur la position centrale si la pièce est brillante, et sur - si elle est très réverbérante.

Quel est le temps de rodage recommandé ?

Un rodage de 40 à 60 heures de fonctionnement normal est conseillé pour que les suspensions s'assouplissent et que les composants atteignent leur plein rendement. Les graves deviendront plus pleins et les aigus plus fluides.

Comment configurer la gestion des basses avec un caisson ?

Dans le menu de configuration de votre récepteur, réglez les enceintes Invisa JPS sur 'Petit', le caisson sur 'Oui', et fixez le crossover à 80 Hz. Cela dirigera les basses vers le caisson et évitera de surcharger les enceintes.

Quelle puissance d'amplificateur est recommandée ?

Utilisez un amplificateur de puissance adapté. Évitez les amplificateurs trop faibles qui produiraient de la distorsion à fort volume. La plage de puissance nominale est indiquée dans les spécifications techniques. En cas de doute, consultez votre revendeur.

Comment éviter d'endommager les haut-parleurs ?

Ne poussez jamais le volume au point d'entendre une distorsion. Utilisez un amplificateur suffisamment puissant, ne montez pas les commandes de tonalité au maximum, et respectez la puissance nominale. Un amplificateur surchargé peut endommager les enceintes.

Puis-je utiliser plusieurs enceintes par canal d'amplificateur ?

Oui, mais veillez à ce que l'impédance minimale par canal ne descende pas en dessous de 4 ohms. Chaque enceinte Invisa JPS a une impédance de 4 ohms, donc en parallèle, l'impédance totale diminue.

Comment nettoyer l'enceinte ?

Nettoyez uniquement la grille avec un chiffon humide. N'utilisez pas de produits abrasifs ou de solvants. Évitez d'introduire de l'humidité à l'intérieur de l'enceinte.

MODE D'EMPLOI Invisa JPS GoldenEar

Invisa Signature Point Source & Junior Point Source Haut-Parleur Encastrable au Mur et au Plafond

Manuel de l'utilisateur

Félicitation

Félicitations et merci d'avoir acheté des enceintes GoldenEar's™ Invisa®. Vous êtes sur le point d'entendre la différence spectaculaire que ces haut-parleurs encastrables au mur/plafond apporteront à votre système de musique résidentiel.

Ce produit extraordinaire est le fruit des nombreuses années d'expérience de nos ingénieurs dans le développement d'enceintes acoustiques. Pour assurer des performances maximales, veuillez prendre un moment pour lire complètement le manuel de l'utilisateur et vous familiariser avec les instructions d'installation et de configuration de vos enceintes Invisa®.

Pour plus d'informations sur la technologie sur laquelle repose votre nouveau système d'enceintes, visitez notre site web à www.GoldenEar.com. Pour toute autre question, adressez-vous à votre revendeur GoldenEar™ autorisé ou visitez la page FAQ dans la section Support de notre site web.

Votre nouveau Haut-Parleur GoldenEar

Les Haut-Parleurs GoldenEar Invisa® encastrables au mur/plafond sont conçus pour s'adapter parfaitement à une grande variété d'applications. Leur grille à profil mince et leur conception presque invisible permettent une intégration parfaite dans une grande variété de solutions résidentielles. Pour obtenir les meilleures performances possibles et prolonger la durée de vie du produit, nous vous recommandons fortement de suivre les directives de placement et de configuration fournies dans ce manuel.

Nettoyage

N'utilisez pas de nettoyant puissant ou abrasif sur les grilles de vos nouvelles enceintes. Nettoyez-les uniquement avec un chiffon humide, mais ne les mouillez pas.

Prévenir les dommages aux haut-parleurs

UTILISER UN AMPLICATEUR APPROPRIÉ. À volume élevé, un amplificateur très puissant peut surcharger vos haut-parleurs et les endommager. Et si l'amplificateur n'est pas assez puissant, il peut produire une distorsion pouvant facilement endommager votre enceinte. (Consultez votre revendeur pour obtenir de l'aide.)

NE VOUS LAISSEZ PAS TROMPER PAR LE CONTRÔLE DU VOLUME. Il ajuste uniquement le niveau sonore, ce n'est pas une indication de la puissance de sortie. Si vos haut-parleurs commencent à avoir un son dur ou grinçant ou si vous entendez d'autres formes de distorsion, baissez immédiatement le volume !

UNE CONFIGURATION APPROPRIÉE EST LA CLÉ. Veuillez noter : évitez d'utiliser les commandes de tonalité et les commandes de Loudness, car elles nécessiteront encore plus de puissance de la part d'un amplificateur.

Les haut-parleurs GoldenEar Invisa® sont efficaces et peuvent être poussés à des niveaux d'écoute élevés avec une puissance d'amplification modérée. Ils sont également capables de gérer la sortie d'amplificateurs très puissants. Pour éviter d'endommager vos enceintes, veuillez lire toutes les directives suivantes avant de les brancher.

Distorsion par l'amplificateur — La plus grande menace pour les enceintes !

La distorsion par l'amplificateur est la principale cause de dommages aux enceintes. Aux niveaux sonores élevés, l'amplificateur peut atteindre ses limites d'amplification propre. Il commence alors à produire une distorsion du signal dommageable pour les enceintes. Cela peut endommager tout enceinte très rapidement, quelle que soit sa marque ! Les amplificateurs les plus puissants sont en fait les plus sûrs. Exemple Un amplificateur de 40 W par canal présentera une distorsion importante au-dessus de 40 W. S'il est poussé à 50 W, cet amplificateur fournira un signal dont la distorsion peut endommager les enceintes ! Cependant, un amplificateur de 100 W par canal présente très peu de distorsion en dessous de 100 W. Ainsi, lorsque l'enceinte nécessite 50 W, cet amplificateur plus puissant fournira un signal propre moins susceptible d'endommager l'enceinte (s'adresser au revendeur GoldenEar pour toute recommandation concernant l'amplificateur).

Réglage du volume

Ne pas se fier au réglage de volume sur le récepteur ou préamplificateur. Il modifie uniquement le niveau d'écoute, ce n'est pas une commande de « puissance de sortie ». Le niveau de puissance de l'amplificateur effectivement utilisé à un réglage de volume donné dépend uniquement de la nature du signal source qu'on est en train d'écouter (à un réglage de volume donné, un passage musical calme utilise moins de puissance d'amplificateur qu'un passage plus bruyant). Avec un signal source typique, la puissance de sortie nominale de nombreux récepteurs/amplificateurs est souvent atteinte lorsque le volume est réglé à environ -10 dB, ou entre les positions « 11 h » et « 1 h » d'un bouton de réglage analogique (si les commandes de grave/aigu et de loudness ne sont pas utilisées, sinon la puissance nominale peut être atteinte à des réglages de volume même inférieurs à cela). Garder à l'esprit que tous les amplificateurs produisent de la distorsion lorsqu'ils fonctionnent au-delà de leur puissance de sortie nominale. La distorsion qui en résulte endommage toutes les enceintes ! Aux niveaux sonores élevés, veiller à être à l'écoute du point de distorsion audible. Si le son des enceintes semble déformé, baisser le volume sinon les enceintes et l'amplificateur peuvent être endommagés ! Ce type de dommage constitue un emploi abusif et n'est pas couvert par la garantie. Si des volumes plus élevés sont souhaités, envisager un amplificateur plus puissant.

Mais il y a une limite !

Même avec des amplificateurs plus puissants et plus sûrs, il y a un point où ils produisent plus de puissance que les enceintes peuvent absorber. À ce point, les enceintes sont surchargées, ce qui finit par les endommager. Aux niveaux sonores élevés, ne pas augmenter les commandes de grave / aigu au-delà de zéro et s'assurer que tous les boutons de loudness / contour / bass EQ sont en position désactivée (sinon la puissance de sortie nominale est atteinte même à des réglages de volume inférieurs).

Le bon niveau de puissance

Une plage de puissance nominale est fournie dans les caractéristiques techniques pour indiquer les puissances d'alimentation minimale et maximale approximatives des enceintes GoldenEar Invisa®. Il est conseillé d'utiliser des amplificateurs de puissance égale ou supérieure à celle des enceintes car leur plus grande réserve de puissance produira un meilleur son. Mais veiller à toujours utiliser les enceintes dans leur plage de puissance nominale afin d'éviter les dommages, c'est-à-dire en maintenant le niveau d'écoute en dessous du point où une distorsion est clairement audible.

Emplacement des Haut-Parleurs

Les haut-parleurs GoldenEar Invisa® sont conçus pour permettre un placement flexible tout en offrant une très grande fenêtre sonore dans toute votre salle d'écoute. N'oubliez pas que même si les recommandations suivantes sont généralement valables, toutes les pièces et configurations d'écoute sont quelque peu uniques, alors ne craignez pas d'expérimenter avec les enceintes.

N'oubliez pas que ce qui vous semble le mieux est correct.

Acoustique de la pièce

Les enceintes GoldenEar Invisa® sont conçues pour fournir un son exceptionnel dans un large éventail d'installations domestiques. Il est toutefois important de noter que le type de construction, les dimensions et le mobilier de la pièce influent tous sur la qualité du son final qui sera obtenu avec ces enceintes. La pièce impose son propre caractère aux capacités de reproduction du système d'enceintes. Concernant la pièce, on notera que :

• Les fréquences moyennes et élevées sont absorbées par les tissus d'ameublement dans la pièce : ride aux, tapis, canapés, revêtements muraux, etc. Une trop grande quantité de tels matériaux peut produire un son quelque peu sourd. La même pièce sans aucun tissu d'ameublement peut produire un son globalement éclatant. La quantité typique de tissus d'ameublement trouvée dans la majorité des logements offre les bonnes caractéristiques acoustiques permettant aux enceintes de produire un son équilibré.
• Les sols et les murs de béton ont tendance à aggraver les problèmes d'onde stationnaire basse fréquence et sont moins souhaitables.
• Les pièces dont la hauteur, la largeur et la longueur sont comparables sont à éviter car elles peuvent présenter d'importants problèmes d'onde stationnaire basse fréquence. Cela peut avoir pour effet de réduire la clarté du son. Si aucune autre pièce n'est utilisable, jouer sur le placement des enceintes pour minimiser les problèmes acoustiques.

Le soin qu'on prendra à placer correctement les enceintes se traduira par un plus grand plaisir d'écoute. C'est pourquoi il convient de garder les règles ci-dessous à l'esprit lors du choix de l'emplacement des enceintes.

EMPLACEMENT: Lorsque vous préparez l'installation de vos enceintes, choisissez un emplacement présentant l'espace requis entre les montants du mur ou les solives du plafond. Assurez-vous de vérifier le câblage, les conduits, les conduites d'eau, les conduits de chauffage et de climatisation, et autres obstructions avant de découper le trou d'installation.

EXACTITUDE DU TIMBRE : Pour obtenir le timbre le plus exact et naturel possible, les haut-parleurs de fréquences aiguës des enceintes doivent se trouver à peu près à hauteur des oreilles.

ÉQUILIBRE DES GRAVES : Le placement des enceintes dans les coins tend à exagérer les graves et à réduire la clarté d'ensemble. Essayer de placer les enceintes à 20 cm ou plus du mur arrière et aussi loin que possible des murs latéraux. Cela assure un meilleur résultat dans les graves et une clarté optimale dans les médiums.

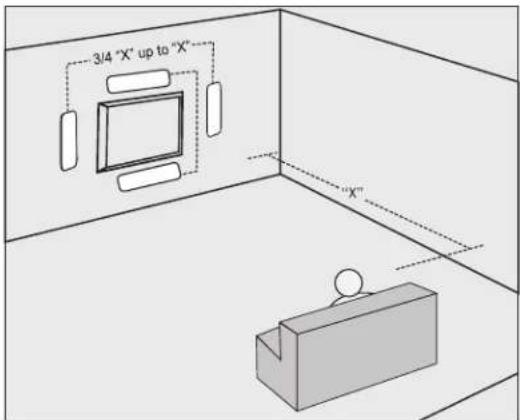

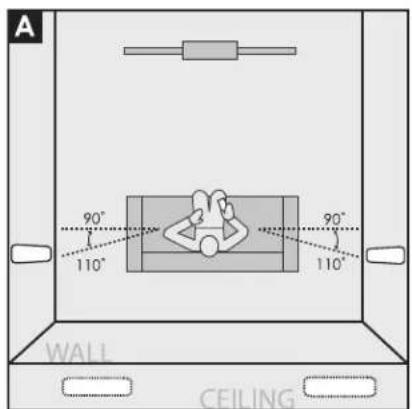

Positionnement d'Invisa® comme Haut-Parleurs Principaux du Canal Gauche/Centre/Droit

Dans les installations encastrées, pour une meilleure image, mesurez la distance entre votre zone d'écoute principale et l'enceinte avant gauche (nous appellerons cette distance « X »). Pour une image optimale et une scène sonore plus large, placez les enceintes à une distance « X » les unes des autres (et pas moins de 3/4 de cette distance – 3/4 de « X » jusqu'à « X »). Pour les installations Home Cinéma avec L/C/R encastrés dans les murs, placez l'enceinte centrale au-dessus ou en dessous de votre téléviseur, selon la position la plus proche du niveau des oreilles, comme indiqué sur cette figure :

Positionnement d'Invisa® comme Haut-Parleurs Principaux du Canal Gauche/Centre/Droit

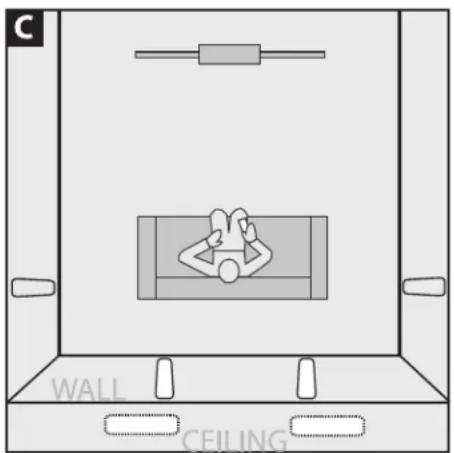

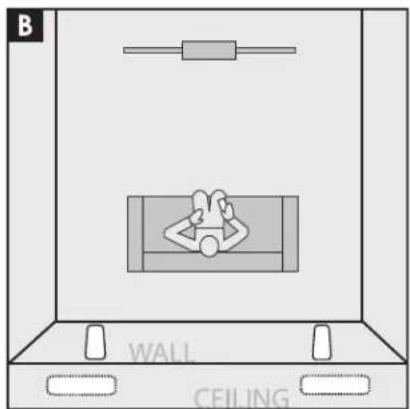

Positionnement d'Invisa® en tant qu'Enceintes Ambiophoniques/Arrière

Lorsqu'elles sont utilisées comme canaux ambiophoniques dans un système 5.1, les enceintes Invisa® peuvent être situées sur le côté, au-dessus ou derrière les auditeurs. Lorsqu'elles sont utilisées sur les côtés, veillez à ne jamais placer les enceintes en avant des auditeurs (Figure A). Si les enceintes sont installées dans le mur comme canaux arrière ambiophoniques, il est suggéré de les éloigner assez largement les unes des autres si possible. Par exemple, s'il y a un canapé au centre du mur arrière sur lequel les auditeurs vont s'asseoir, essayez de placer les enceintes plus écartées que le canapé (voir Figure B). Les haut-parleurs des canaux arrière d'un système 7.1 doivent être placés à peu près aussi éloignés que les enceintes principales avant, comme illustré (Figure C). Les enceintes ambiophoniques et arrière encastrables doivent toujours être positionnées au niveau des oreilles ou à proximité si elles sont utilisées dans un système doté de canaux en hauteur. Si vous n'utilisez pas les canaux en hauteur, placez les enceintes Ambiophonique/Arrière aussi haut que possible dans la pièce.

5.1 Options d'Emplacement des Haut-Parleurs Arrière du Système

7.1 Options d'Emplacement des Haut-Parleurs Arrière du Système

Rodage des enceintes

Le système d'enceintes GoldenEar Invisa® doit produire un son de qualité dès la première mise sous tension. Toutefois, une péri-ode de rodage de 40 à 60 heures ou plus de fonctionnement normal est nécessaire pour atteindre pleinement des résultats de niveau audiophile.

Le rodage permet aux suspensions de haut-parleur de s'assouplir et aux composants du filtre de « cicatriser », produisant des graves plus pleins et plus clairs, un « épanouissement » plus large des médiums et une reproduction plus fluide des fréquences élevées

Peinture de couleur assortie (facultatif)

Vos nouvelles enceintes Invisa encastrables au mur/au plafond comprennent une grille « sans bord » pouvant être peinte qui recouvre complètement l'enceinte installée. La grille est disponible dans un blanc neutre pour se fondre dans la plupart des zones. Toutefois, pour une installation « furtive » ultime, elle peut être peinte pour s'agencer à n'importe quel décor. VEUILLEZ NOTER : Le non-respect des instructions ci-dessous peut entraîner une grave dégradation de la qualité sonore !

Please Note:

- Ne peignez pas la grille avec un pinceau ou un rouleau – cela obstruerait les perforations acoustiques de la grille et étoufferait le son.

• Il n'est pas nécessaire de retirer le tissu de support, ou le canevas, de la grille avant de peindre.
• Ne faites pas durcir la finition à chaud.
• Ne peignez pas les grilles lorsqu'elles sont fixées au haut-parleur.

Pour peindre, suivez ces étapes :

1. Retirez la grille du haut-parleur et placez-la sur une toile de protection.
2. Pulvérisez de la peinture sur la grille avec :

i. Une peinture en aérosol qui correspond étroitement à la couleur et à la brillance souhaitées
ii. Une bombe aérosol sur mesure, de couleur assortie à votre finition de peinture
iii. La peinture au latex d'intérieur utilisée pour peindre le plafond ou le mur, mais diluée selon les recommandations du fabricant de peinture/du fabricant de pistolet pulvérisateur.

1. Dans un endroit bien ventilé, appliquez plusieurs couches légères de peinture, pulvérisées à un angle d'environ 60 degrés par rapport à la surface de la grille, en laissant la grille sécher complètement entre les couches. Suivez les instructions du fabricant de peinture.
2. Pour garantir une application uniforme de la peinture, chaque couche doit être appliquée dans plusieurs directions (au moins quatre).
3. Une fois que la grille peinte a complètement séché, si nécessaire, vous pouvez utiliser un pinceau ou un petit rouleau pour retoucher le bord extérieur de la grille – veillez simplement à ne pas mettre de peinture supplémentaire sur la surface perforée de la grille.

Instructions d'Installation

L'installation de vos nouvelles enceintes Invisa® nécessite l'utilisation d'outils tels qu'une perceuse, un tournevis, des scies et éventuellement d'autres outils électriques. L'installateur doit connaître tous les codes du bâtiment et/ou de prévention des incendies applicables. Il faut veiller à ce que la zone derrière le mur ou le plafond où vous prévoyez d'installer les enceintes soit dégagée de toute obstruction. Lorsque vous percez le trou et faites passer les fils à travers les murs et/ou les plafonds, il faut veiller à éviter les conduites électriques, d'eau, de gaz et/ou de chauffage et de climatisation, et les risques correspondants pour votre sécurité et les risques de dommages matériels.

Si vous n'êtes pas à l'aise avec ce qui précède et/ou effectuez les procédures d'installation suivantes, nous vous suggérons fortement de confier l'installation de vos enceintes à un entrepreneur professionnel (consultez votre revendeur GoldenEar).

Outils nécessaires:

• Crayon
• Scie à cloison sèche, scie cloche, couteau utilitaire ou autre outil de coupe adapté au matériau du mur.
  • Tournevis à tête Phillips
• Perceuse électrique avec foret approprié (en option, pour commencer la coupe du mur)

Installation dans des murs ou des plafonds existants

Pour les nouvelles constructions (pré-cloison sèche), utilisez nos supports de pré-constructions sur-mesure, vendus séparément.

REMARQUE : Vous devez d'abord installer des câbles pour haut-parleur de calibre et de type appropriés. Pour un son optimal, nous vous recommandons fortement d'utiliser un câble d'enceinte de haute qualité.

Utilisez uniquement un câble conçu pour une utilisation murale. (Norme UL CL2, CL3 et CM, norme CSA FT4).

1. Assurez-vous que le matériau du mur peut supporter le poids des enceintes que vous prévoyez d'installer (voir la page des spécifications pour les poids).
2. Assurez-vous que l'emplacement sélectionné est exempt de poteaux, de câblage électrique, de conduites d'eau ou de gaz, etc. Avant l'installation, maintenez l'enceinte à l'emplacement sélectionné pour vous assurer qu'elle est dégagée de tout obstacle.

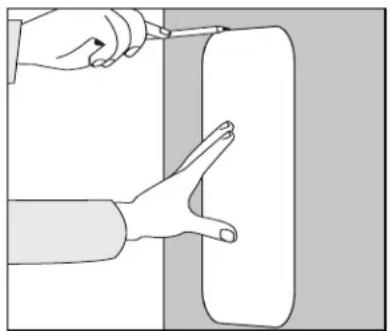

VEUILLEZ NOTER : Votre découpe doit être à au moins 2" (50 mm) des murs/plafonds adjacents, des montants internes et de tout tuyau.

1. Placez le gabarit de montage inclus sur le mur ou le plafond à l'emplacement de votre choix. Utilisez le crayon pour tracer le contour du modèle (Figure 1).

2. Découpez soigneusement un trou avec l'outil de coupe approprié le long de la trace au crayon, comme suit : Commencez le trou en perçant un trou à l'intérieur de la ligne au crayon (placez le foret juste à l'intérieur de la ligne). Utilisez ce trou pour insérer l'outil de coupe et commencer à couper — veillez à ne pas couper en dehors de la ligne du gabarit ! (Figure 2).

Manuel de l'utilisateur Invisa SPS & JPS

5. Pour Montage Mural:

• Pour une performance optimale, placez sans serrer deux morceaux d'isolant en fibre de verre standard dans le mur, un juste au-dessus du trou et un juste en dessous. Une pièce de 8" x 10" devrait bien fonctionner, R-12 pour un mur 2x4, R-20 pour un mur 2x6.
• Placez également un morceau d'isolant en fibre de verre d'une demi-épaisseur coupé à la hauteur de l'enceinte dans le mur juste derrière le trou de montage.

6. Pour Montage au Plafond:

• Pour des performances optimales, placez sans serrer un morceau d'isolant en fibre de verre standard, coupé pour s'adapter à la taille des solives, au-dessus de l'enceinte et s'étendant sur environ 15" ou plus au-delà de l'enceinte.;
• Pour les solives plus hautes, placez également un isolant en fibre de verre contre les solives de chaque côté du trou de montage.

Éteignez votre amplificateur/récepteur avant d'effectuer toute étape de connexion, afin d'éviter des dommages accidentels à votre appareil.

Si vous prévoyez d'utiliser plusieurs haut-parleurs par canal d'amplificateur, l'impédance minimale individuel de chaque haut-parleur Invisa mural/plafond est de 4 ohms par canal.

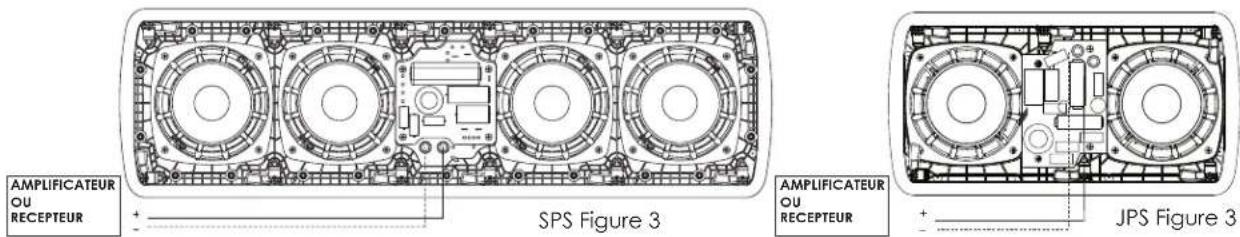

7. Tirez le fil du haut-parleur hors du trou et connectez le haut-parleur comme suit:

• Vos enceintes Invisa® sont équipées d'un ensemble de quatre connecteurs à ressort de haute qualité qui peuvent être utilisés avec du fil dénudé. Assurez-vous que tous les fils sont fermement fixés. Utilisez toujours un fil d'enceinte de haute qualité, de calibre correct (voir ci-dessus) et d'un calibre suffisant pour les distances que vous parcourez (consultez votre revendeur pour obtenir de l'aide).
• Dénudez 1/2" (12 mm) d'isolant de chacun des deux conducteurs pour exposer le métal, torsadez les brins de chacun en deux brins simples non effilochés. Répétez l'opération pour les deux conducteurs de l'autre canal.
• Tenez le haut-parleur jusqu'à la découpe et connectez les câbles. Une polarité (ou phase) appropriée est essentielle pour une image stéréo et des performances de basses appropriées. Connectez la borne rouge (+) de votre récepteur ou amplificateur aux bornes rouge (+) du haut-parleur Invisa et la borne noire (-) de votre récepteur ou amplificateur à la borne noire (-) du haut-parleur Invisa. (Voir la figure 3). La plupart des câbles d'enceintes sont soit codés par couleur, soit comportent un indicateur (nervure ou écriture) sur l'un des conducteurs pour aider à maintenir cette polarité cohérente. Il est essentiel que toutes les enceintes soient connectées de la même manière (en phase) à son propre canal de l'amplificateur. Si vous ressentez un manque important de basses, il est probable qu'une enceinte soit déphasée (+ et – inversées) avec l'autre.

- Appuyez sur le haut de la borne à poussoir de l'enceinte pour révéler le trou pour le fil dans le poteau. Insérez le fil dans le trou et relâchez votre pression sur la borne. Répétez l'opération pour les quatre connexions.

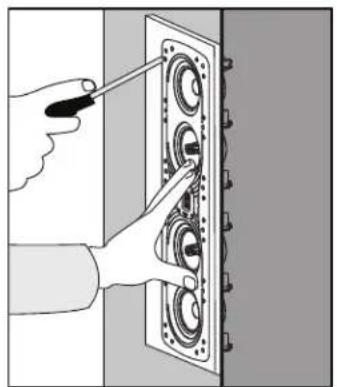

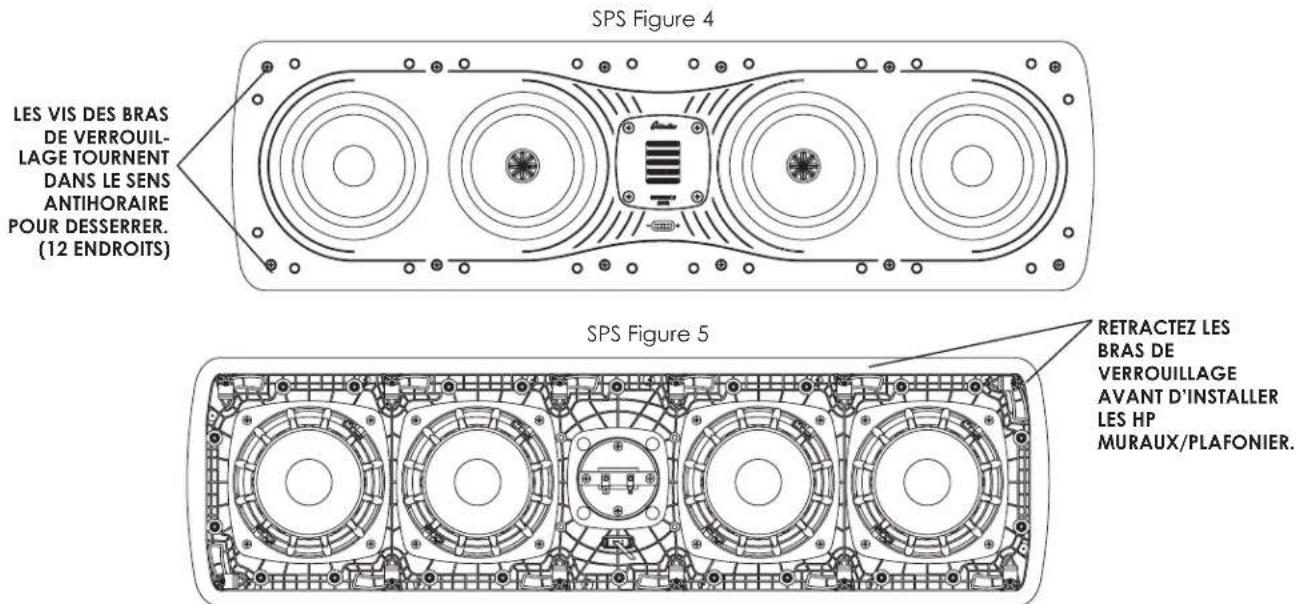

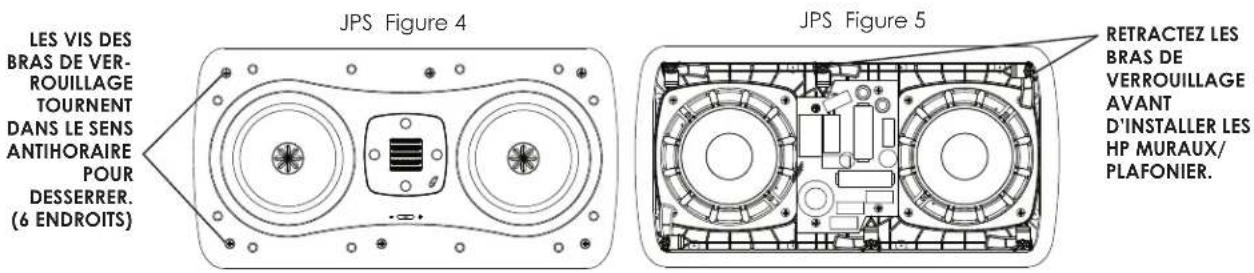

1. Desserrez les bras de verrouillage rotatifs de l'enceinte en tournant les vis du bras à l'avant de l'enceinte d'un demi-tour à un tour dans le sens inverse des aiguilles d'une montre, juste assez pour permettre au bras de verrouillage de bouger librement (Figure 4).

- Assurez-vous que les bras de verrouillage rotatifs sont positionnés vers l'intérieur (Figure 5) afin que votre haut-parleur s'insère dans votre trou découpé.

1. En tenant la lèvre avant du haut-parleur avec vos pouces et vos index, glissez délicatement le haut-parleur dans la découpe et maintenez-le fermement en place. (Figure 6).

Manuel de l'utilisateur Invisa SPS & JPS

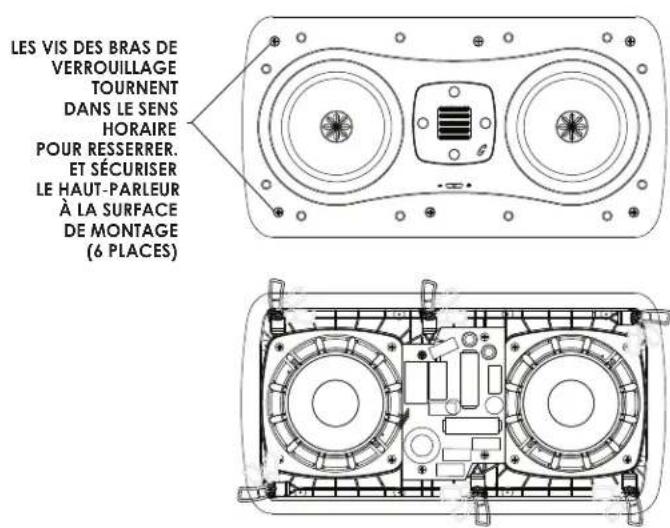

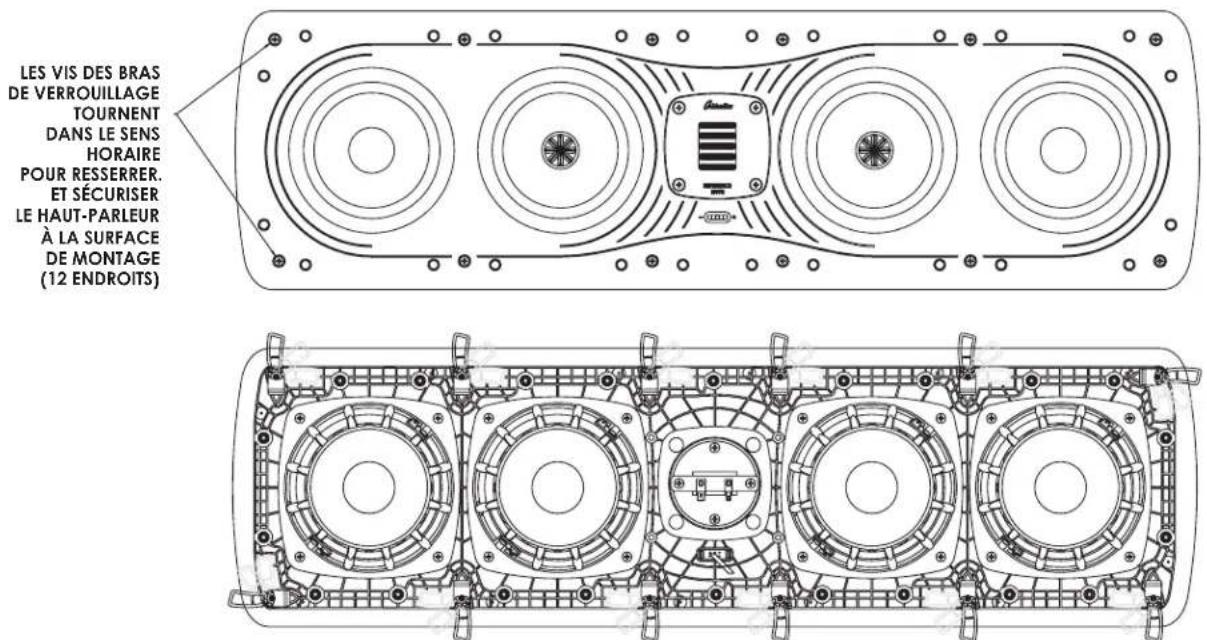

1. Tout en maintenant en place, serrez les quatre vis du bras de verrouillage à l'aide d'un tournevis (Figure 7). Cela fera pivoter les bras de verrouillage et fixera l'enceinte au mur/plafond. NE SERREZ PAS TROP les vis du bras de verrouillage car cela pourrait endommager la cloison sèche. Si vous utilisez un tournevis électrique ou une perceuse, réglez le couple sur une valeur ne dépassant pas 7 po-lb (8dN-m).

SPS Figure 7

JPS Figure 7

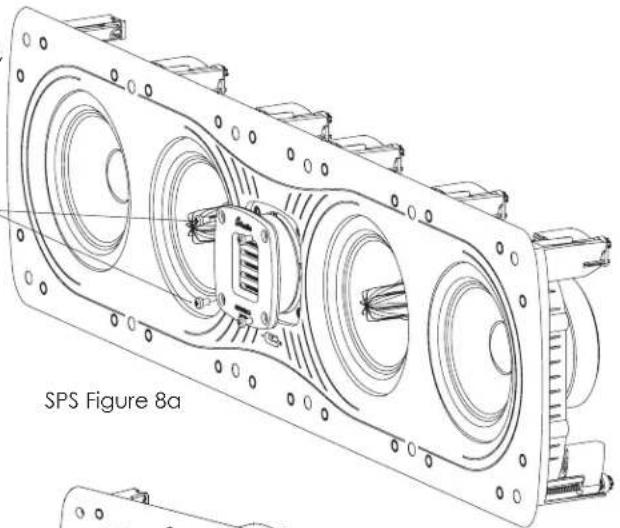

Réglage du Tweeter Pivotant pour les Installations Horizontales

Lors de l'installation de l'Invisa SPS horizontalement, comme dans une application typique de canal central, vous devez faire pivoter le tweeter de 90 degrés pour des performances optimales. Voir la figure 8a.

LE TWEETER PEUT ÊTRE TOURNÉ EN ENLEVANT LES VIS (4 PLACES), EN TIRANT LÉGÈREMENT L'ENSEMBLE DU TWEETER, EN LE TOURNANT DE 90° ET EN LE FIXANT À NOUVEAU EN PLACE EN RÉINSTALLANT LES VIS.

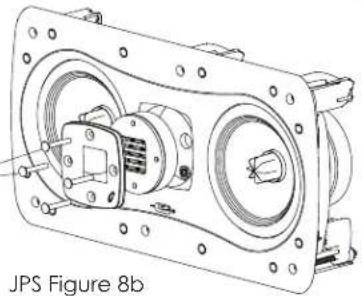

Pour le JPS, vous devez faire pivoter à la fois le tweeter et façade à 90 degrés. Voir Figure 8b.

TWEETER CAN BE ROTATED BY RE- MOVING SCREW (4 PLACES), PULLING TWEETER FACEPLATE & ASSEMBLY OUT SLIGHTLY, ROTATING TWEETER PARTS 90° AND SECURING IT IN PLACE AGAIN WITH THE SCREWS.

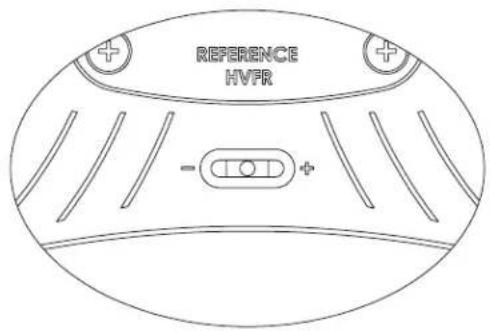

Réglage du contrôle d'égalisation haute fréquence du haut-parleur Invisa (commutateur HF EQ)

Nous suggérons de commencer avec la commande HF EQ (Figure 8) en position « + », dans des pièces typiques avec un équilibre de surfaces réfléchissantes et absorbantes. Si toutefois votre salle d'écoute est trop « brillante » en raison de nombreuses surfaces dures et réfléchissantes, sélectionnez la position centrale pour compenser efficacement ce type de problème acoustique de la pièce. Si le son dans la position d'écoute est encore trop brillant, sélectionnez la position « - » pour compenser davantage.

Figure 9

Réglage des commandes de basses et d'aigus sur le récepteur ou l'amplificateur

Normalement, nous vous recommandons de régler les commandes « Bass » et « Treble » sur flat (ou off, ou 0 dB). Il en va de même pour un égaliseur graphique ; nous vous recommandons de le laisser à plat (ou éteint). Cela vous donnera le son le plus précis et le plus naturel. Si vous voulez plus de basses, augmentez la commande « Niveau » de votre caisson de basses (ou augmentez le niveau du caisson de basses sur votre récepteur audio/vidéo), en gardant à l'esprit que même un petit tour de bouton peut faire une grande différence dans le son. La raison de cette recommandation est que nous avons découvert que ce qui est souvent considéré comme un mauvais son des haut-parleurs est en fait un problème causé par l'utilisation des commandes de tonalité. En cas de doute, laissez-les de côté (à plat) ; cela se traduit presque toujours par les performances du système de sondage les meilleurs possibles et les plus naturelles

Systèmes de Cinéma Maison Complets

Nous vous suggérons fortement d'utiliser des haut-parleurs GoldenEar Invisa® assortis et un caisson de basses ForceField™ pour compléter votre système cinéma maison GoldenEar. Les enceintes Invisa® Point Source sont conçues pour être utilisées comme enceintes ambiophoniques avant, arrière et/ou latérales, avec des résultats exceptionnels pour la musique et les films. Il convient de noter en particulier que les caissons de graves GoldenEar ForceField ont été spécialement conçus pour s'adapter parfaitement aux haut-parleurs Invisa® Point Source.

Utilisation des Invisa® Point Source dans une application de cinéma maison multicanaux

Lorsque vous utilisez l'Invisa® Point Source dans le cadre d'un système de cinéma maison comprenant un ou plusieurs caissons de basses alimentés, il est extrêmement important que les basses soient dirigées vers le caisson de basses et NON vers les enceintes Invisa® Point Source. Cela se fait grâce à l'utilisation d'un filtre passe-haut, mis en œuvre dans le cadre de la configuration du système de gestion des basses de votre récepteur/processeur cinéma maison (voir ci-dessous).

Réglage du niveau des canaux et des systèmes de gestion des graves

Les systèmes de son ambiophoniques multicanaux disposent de systèmes de gestion des basses (systèmes qui dirigent les basses vers les différents canaux) qui varient d'une unité à l'autre. Ce système de gestion des basses doit être correctement réglé. En particulier, il est extrêmement important que les basses soient dirigées vers le caisson de grave et NON vers les haut-parleurs Invisa® dans ces configurations, grâce à l'utilisation des paramètres de gestion des basses comme décrit ci-dessous. De nombreux problèmes liés au son global du système peuvent être attribués à une mauvaise gestion des basses. Notez également que les systèmes de son ambiophoniques multicanaux ont une procédure d'équilibrage des canaux critique pour régler le niveau de toutes les enceintes qui doit être suivie pour que le système fonctionne correctement. De nombreux problèmes liés au son global du système peuvent être clairement attribués à un mauvais équilibre du système.

Paramètres de Gestion des Basses du Système de Cinéma Maison: Sur le menu de configuration des enceintes de votre récepteur cinéma maison ou de votre processeur A/V, réglez le haut-parleur en mode « Petit » pour tous les canaux utilisant les enceintes Invisa® Point Source, et réglez le caisson de basses sur « Oui ». Le standard de 80 Hz est le réglage recommandé (ou au moins le point de départ) pour le réglage du crossover.

Réglage des Niveaux des Canaux : Dans le menu d'ajustement des niveaux des enceintes de votre récepteur ou processeur A/V, réglez chaque enceinte (canal) du système sur le même niveau de volume. Bien que vous puissiez obtenir des résultats raisonnables en faisant cela à l'oreille, il est préférable d'utiliser un indicateur de niveau de pression acoustique (SPL) peu coûteux pour obtenir un meilleur équilibre canal à canal. Certains nouveaux récepteurs et processeurs disposent de fonctions de configuration automatique qui utilisent un microphone fourni pour définir automatiquement les niveaux.

Dépannage

Si vous rencontrez des difficultés avec vos haut-parleurs Invisa ^® , essayez les suggestions décrites ci-dessous. Si vous rencontrez toujours des problèmes, veuillez consulter votre revendeur agréé GoldenEar pour obtenir de l'aide.

1. Vérifier que tous les câbles de raccordement et cordons d'alimentation du système sont fermement branchés.
2. Vérifiez qu'aucun corps étranger ou liquide n'a pénétré dans le haut-parleur.
3. Si aucun son ne sort ou si le son est déformé d'une manière ou d'une autre et que vous êtes sûr que le système est correctement configuré, veuillez apporter le haut-parleur à votre revendeur agréé GoldenEar pour obtenir de l'aide. Mais assurez-vous d'appeler d'abord.

Service après-vente

Le service après-vente et le recours à la garantie pour les enceintes GoldenEar sont normalement assurés par le revendeur GoldenEar local. Toutefois, pour nous renvoyer l'enceinte directement, veiller à nous contacter d'abord, décrire le problème et demander une autorisation de renvoi ainsi que l'adresse du centre de service après-vente du fabricant le plus proche. Remarque : l'adresse indiquée dans ce document est celle de nos bureaux. Ne jamais renvoyer les enceintes à nos bureaux ni les renvoyer sans nous avoir d'abord contactés et obtenu une autorisation de renvoi.

The Quest Group dba

GoldenEar™

2621 White Road

Irvine, CA 92614 USA

Phone: [phone]

Nous sommes heureux d'offrir notre assistance pour toute question concernant les enceintes Invisa® et leur installation. Veuillez-vous adresser au revendeur GoldenEar le plus proche ou nous contacter directement au ([phone].

Directives de Recyclage et de Réutilisation pour l'Europe

Conformément à la directive WEEE (Waste Electrical and Electronic Equipment) de l'Union européenne en vigueur le 13 août 2005, nous souhaitons vous informer que ce produit peut contenir des matériaux réglementés qui, lors de leur élimination, selon la directive WEEE, nécessitent une réutilisation et un recyclage spéciaux.

Pour cette raison, GoldenEar (fabricant des haut-parleurs GoldenEar) s'est arrangé avec nos distributeurs dans les pays membres de l'Union européenne pour collecter et recycler ce produit sans frais pour vous. Pour trouver votre distributeur local, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit ou rendez-vous sur notre site Web à l'adresse www.goldenear.com

Veuillez noter que le produit relève uniquement de la directive WEEE. Lors de l'élimination des emballages et autres matériels d'expédition, nous vous encourageons à recycler par les processus standards.

Fiches Techniques

Invisa® SPS

Système Haut-Parleurs:

Un tweeter de niveau Référence AMT à ruban plié à haute vitesseDeux Haut-parleurs Haute Définition de Médium/Grave avec Bouchon de Phase à Multiples Ailettes (MVPP) et Saladier Moulé de 5.25" (13.33cm)Deux Haut-parleurs Haute Définition de Bas-Médium/Grave avec Bouchon de Phase à Multiples Ailettes (MVPP) et Saladier Moulé de 5.25" (13.33cm)

Efficacité: 92dB 1W/1M @ 4Ω (2.83V/1M)

Réponse de Fréquences: 34Hz–25kHz typique (-6dB on axis @ 37Hz, réponse anéchoïque des graves)

Poids: Product: Produit: 14 livres (6.4kg); Emballage: 17 livres (7.7kg)

Les spécifications sont sujettes à changement sans préavis.

Fiches Techniques

Invisa® JPS

Système Haut-Parleurs: Un tweeter de niveau Référence AMT à ruban plié à haute vitesse Deux Haut-parleurs Haute Définition de Médium/Grave avec Bouchon de Phase à Multiples Ailettes (MVPP) et Saladier Moulé de 4.5"

Efficacité: 90dB 1W/1M @ 4Ω (2.83V/1M)

Réponse de Fréquences: 42Hz–35kHz (-6dB réponse anéchoïque @ 40Hz)

Les spécifications sont sujettes à changement sans préavis.

GoldenEar™

Garantie limitée

5 ANS POUR LES HAUT-PARLEURS ET LES CAISSES, 3 ANS POUR LES COMPOSANTS ELECTRONIQUES

GoldenEar™ garantit à l'acheteur de détail initial seulement que cette enceinte GoldenEar (le « Produit ») pièces et main-d'œuvre pendant une période de cinq (5) ans pour les haut-parleurs et les caisses et de trois (3) ans pour les composants électroniques à compter de la date de l'achat initial auprès d'un revendeur GoldenEar autorisé. Toutefois, cette garantie est automatiquement résiliée avant l'expiration du délai de cinq (5) ans pour les haut-parleurs et les caisses et de trois (3) ans pour les composants électroniques si l'acheteur de détail initial revend ou cède le Produit à tout tiers. L'acheteur de détail initial est désigné par « vous » ci-après. Les produits défectueux doivent être renvoyés accompagnés d'un justificatif de la date d'achat en port payé, assurance comprise, au revendeur autorisé auprès duquel vous avez acheté le Produit ou au centre de service après-vente du fabricant le plus proche. Le ou les Produits doivent être renvoyés dans l'emballage d'expédition d'origine ou son équivalent ; dans tous les cas, les risques de perte ou de dommages durant le transport sont assumés par vous. Si, après examen par le fabricant ou un revendeur GoldenEar autorisé, il est déterminé que le produit présente un défaut de pièce ou de main-d'œuvre à tout moment durant cette période de garantie, GoldenEar ou le revendeur GoldenEar autorisé s'engage, à son entière discrélation, à réparer ou à échanger ce Produit sans frais supplémentaires, sous réserve des conditions ci-dessous. Tous les Produits et pièces échangés deviennent la propriété de GoldenEar. Les Produits échangés ou réparés en vertu de la présente Garantie nous seront renvoyés dans un délai raisonnable en port dû.

La présente Garantie ne couvre pas les pièces et la main-d'œuvre nécessaires pour réparer les dommages causés par un accident, emploi abusif ou détourné, négligence, moyens d'emballage ou d'expédition insuffisants, utilisation commerciale, tension supérieure à la valeur maximale nominale de l'appareil, problème cosmétique de la caisse non directement imputable à un défaut de pièces ou de main-d'œuvre ou entretien, réparation ou modification du Produit n'ayant pas été autorisé par GoldenEar. GoldenEar n'offre aucune Garantie sur ses Produits s'ils ont été achetés auprès de revendeurs ou commerces autres que des revendeurs GoldenEar autorisés. Cette Garantie remplace toute autre garantie expresse. Si ce Produit présente un défaut de pièces ou de main-d'œuvre couvert par la Garantie ci-dessus, votre unique recours sera sa réparation ou son échange conformément aux dispositions ci-dessus. GoldenEar ne pourra en aucun cas être tenue responsable envers vous de quelconques dommages accidentels ou indirects résultant de l'utilisation ou l'incapacité à utiliser le Produit, même si GoldenEar ou un revendeur GoldenEar autorisé a été informé de la possibilité de tels dommages, ou en cas d'une quelconque réclamation par un tiers. Certaines juridictions n'autorisent pas l'exclusion ou les limites sur les dommages indirects et les limites ci-dessus peuvent ne pas s'appliquer à vous.

Toutes les garanties implicites sur le Produit sont limitées à la durée de la présente Garantie expresse. Certaines juridictions n'autorisent pas des limites sur la durée d'une Garantie implicite et les limites ci-dessus peuvent ne pas s'appliquer à vous.

CE UK CA

Ce produit est conforme aux exigences essentielles de la directive EMC 89/336/CEE

Copyright © 2023 GoldenEar. Tous droits réservés.

La reproduction en tout ou partie sans notre autorisation expresse est interdite.
