XPS 2.1 Lounge - Haut-parleur HERCULES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit d'enceintes 2.1 (caisson de basses + 2 satellites)
Marque	Hercules
Modèle	XPS 2.1 Lounge
Puissance totale	32 W RMS
Puissance du caisson de basses	18 W RMS
Puissance des satellites	2 x 7 W RMS
Réponse en fréquence – Caisson	20 – 220 Hz
Réponse en fréquence – Satellites	200 Hz – 20 kHz
Blindage amagnétique	Oui, pour placement près d'un moniteur
Connectiques du caisson	2 sorties audio RCA femelle stéréo, 1 connecteur J9 femelle pour télécommande, prise secteur
Connectiques de la télécommande	Volume général, réglage basses, sortie casque, entrée micro, entrée LINE IN, sélecteur source, adaptateur iPod/Zune
Accessoires inclus	2 enceintes satellites, 1 caisson de basses, 1 télécommande filaire, 1 adaptateur iPod/Zune, manuel utilisateur
Utilisations compatibles	PC, téléviseur (prise casque ou sortie audio), lecteur DVD, console de jeux, lecteur MP3
Alimentation	Secteur via prise sur caisson, interrupteur ON/OFF
Consommation en veille	8,5 W
Nettoyage	Débrancher avant nettoyage, utiliser un chiffon humide, éviter les aérosols
Garantie	2 ans (défauts matériels et de fabrication)
Sécurité	Ne pas ouvrir, éviter l'humidité, les sources de chaleur et les éclaboussures

FOIRE AUX QUESTIONS - XPS 2.1 Lounge HERCULES

Comment brancher le kit sur un PC ?

Reliez le connecteur jack (vert) de votre kit à la bague FRONT SPEAKERS ou FRONT OUT de votre carte son intégrée à la carte mère.

Comment brancher sur un téléviseur avec prise casque ?

Branchez le connecteur jack du kit dans la prise casque de votre téléviseur. Le son sera diffusé par les enceintes du kit.

Comment brancher sur un lecteur DVD ou téléviseur avec sorties audio gauche/droite ?

Utilisez un câble jack (F) / double RCA (M) (non inclus). Branchez le jack du kit sur le câble, puis reliez les connecteurs blanc et rouge aux sorties correspondantes de votre source.

Comment brancher sur une console de jeux ?

Utilisez un câble jack (F) / double RCA (F) (non inclus). Branchez le jack du kit sur ce câble, puis connectez les fiches audio (blanc et rouge) du câble A/V de votre console au câble jack/RCA.

Comment utiliser la télécommande ?

La télécommande filaire permet de régler le volume général (molette avec position veille), le niveau des basses, de sélectionner la source audio (PC ou lecteur MP3), de brancher un casque (coupe automatiquement les enceintes) et un microphone.

Comment installer l'adaptateur iPod ou Zune ?

Retirez l'adaptateur de la télécommande, passez le connecteur iPod/Zune dans le trou par le dessous, fixez-le sur l'adaptateur (les logos ne doivent pas être visibles), puis remettez l'adaptateur dans la télécommande en faisant passer les câbles dans les rainures prévues.

Que faire si aucun son ne sort ?

Vérifiez que le caisson de basses est allumé (interrupteur ON/OFF), que le volume est suffisant, que la source audio est correctement sélectionnée sur la télécommande et que le câble jack est bien enfoncé. Consultez aussi le site d'assistance Hercules pour les pilotes.

Comment régler les basses ?

Utilisez la molette BASS située sur la télécommande pour ajuster le niveau des graves. Commencez par un réglage minimum, puis augmentez progressivement jusqu'à obtenir le rendu souhaité.

Comment nettoyer les enceintes ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon humide (pas d'aérosols, ni de solvants) pour essuyer les surfaces. Évitez que de l'eau ne pénètre dans les ouvertures.

Quelle est la garantie du produit ?

Hercules garantit le produit contre les défauts matériels et de fabrication pendant 2 ans à compter de la date d'achat. Contactez le support technique pour obtenir la procédure de remplacement ou réparation.

MODE D'EMPLOI XPS 2.1 Lounge HERCULES

1.1. Contenu de la boîte....2
1.2. Spécifications techniques 2
1.3. Recommendations....2

2. INSTALLATION DU KIT D'ENCEINTES XPS 2.1 LOUNGE .... 3

2.1.....Positionnement du kit d'enceintes ....
2.2. Connexion....4

2.2.1. Connexion à un PC....6
2.2.2. Connexion à un téléviseur doté d'une prise casque 6
2.2.3. Connexion à un lecteur DVD / à un téléviseur doté d'une sortie audio Gauche et Droite 6
2.2.4. Connexion à une console de jeux.... 6

3. UT ILISATION DU KIT D'ENCEINTES XPS 2.1 LOUNGE....7

4. AS ...SISTANCE TECHNIQUE ....

5. GA RANTIE....8

1. INTRODUCTION

1.1. Contenu de la boîte

■ 2 enceintes satellites indépendantes
■ 1 caisson de basses
■ 1 télécommande + 1 adaptateur iPod / Zune ™
■ Manuel de l'utilisateur

1.2. Spécifications techniques

Puissance utile(puissance efficace)	▪ Caisson de basses : 18 W RMS▪ Enceintes satellites : 2 x 7 W RMS
Puissance totale 32 W RMS
Réponse en fréquence	▪ Caisson de basses : 20 – 220 Hz▪ Enceintes satellites : 200 Hz– 20 KHz
Blindage amagnétique Blindage amagnétique pour permettre un placement à proximité du moniteur sans perturber l'affichage
Caractéristiques	▪ Caisson de basses :- 2 sorties audio de type RCA femelle stéréo (gauche et droite) et 1 connecteur de type J9 femelle pour relier la télécommande.- 1 prise secteur- 1 Interrupteur ON/OFF▪ Télécommande :1 bouton de contrôle du volume général1 bouton de contrôle du volume des basses1 sortie casque stereo1 entrée microphone1 entrée LINE I N pour lecteur CD, MP3...1 bouton de sélection de sourc e audio.1 adaptateur pour connecteur iPod et ZuneTM
Utilisation DVD, Jeux, CD-Audio, MP3

1.3. Recommendations

• Placez vos enceintes qatediéeshuite une surface plane pour éviter tout ris
• Posez le caisson de basses à proûmeler en prépan exemple sous votre b meilleure diffusion des basses fréquences.
• N'ouvrez en aucun casandre kit d'enceintes, vous risqueriez d'endommager les compo internes.
• Ce kit d'enceintes est destiné à une utilisation sous climat tempéré.

- Pour prévenir tout risques d'incendie ou de décharge électrique, tenez votre kit d'enceint éloigné :

• de la pluie ou de l'humidité, de autre liquidejeau, produits chimiques
• de sources de chaleuret et les opérate éraditeurs, cuisinières ou tout au chaleur (y compris les amplificateurs),
• des rayons directs du soleil.

- Evitez d'exposer le kit d'enceintes à des égouttements d'eau ou à des éclaboussures.

- Ne placez aucun objet rempli de liquide (verre, vase...) sur le kit d'enceintes.

- Débranchez le cordon d'alimentation du caisson de basses si vous prévoyez de ne pas l'ut iliser pendant une période prolongée. Pour débrancher le cordon d'alimentation, tirez sur la fiche. Ne tirez jamais sur le cordon proprement dit.

- Afinégéocélectrique et les coûts, éteignez l'appareil via le commutateur situé sur le caisson de basses lorsque vous ne l'utilisez pas. Ainsi, l'appareil sera totalement isolé du secteur. La consommation électrique de cet appareil en mode veille est de 8.5W.

Veillez à ce que la prise d'alimentation du kit d'enceintes- branchée sur le secteureste facilement accessible.

- Débraiecheines avant tout nettoyage. Utilisez un chiffon humide et évitez l'usage d'aérosols.

-°Les marquages se situent au dos des enceintes.

2.1. Positionnement du kit d'enceintes

1. Posezlessenceinte desapalites d'aruleebondroion (deufix en les éloignant d'au moins 50 cm des murs latéraux.

2. Plaoditelset égeheteislerversda position d'écoute.

3. Posez le caisson de basses à même le sol en veillant à ne pas coller l'évent (l'orifice) contre une paroi.

Remarque : pour déterminer le positionnement idéal de votre kit d'enceintes, procédez par essais successifs. Plus vous rapprocherez vos enceintes du mur, plus le niveau de graves sera élevé.

2.2. Connexion

1. Éteignez la source audio (PC, téléviseur, lecteur DVD ou console de jeux) sur laquelle vous souhaitez brancher votre kit d'enceintes.

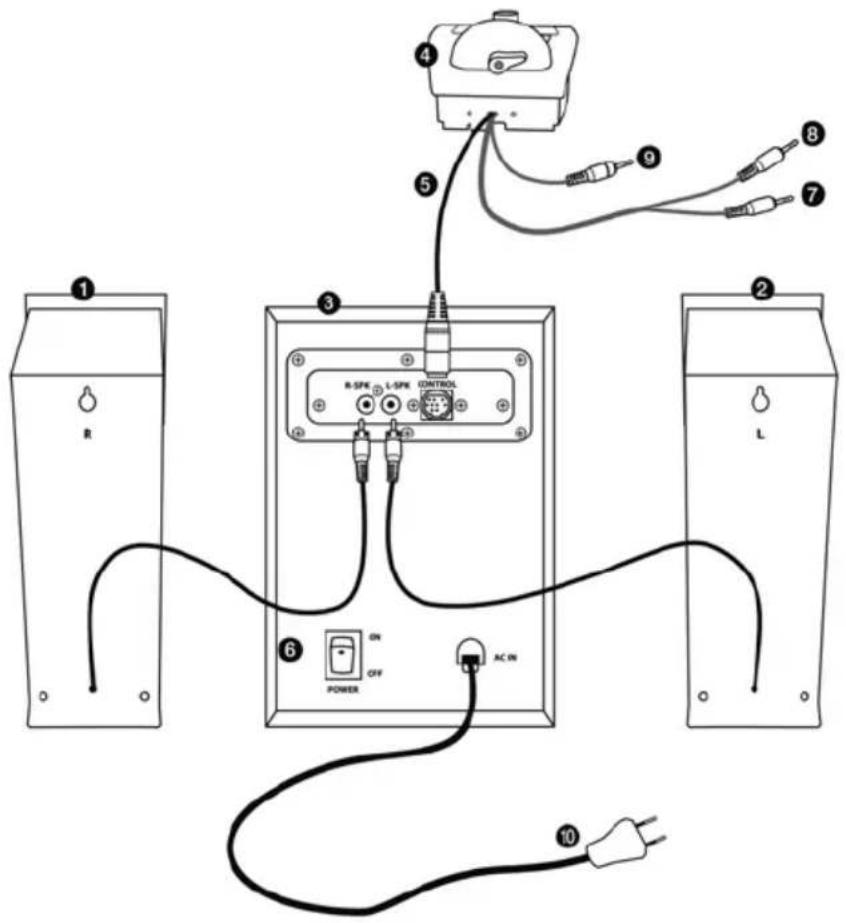

- Schéma de branchement Général :

1 : Enceinte Droite
2 : Enceinte Gauche
3 : Caisson de basses
4 : Télécommande filaire
5 : Câble de liaison de la télécommande vers le caisson de basses
6 : Commutateur ON/OFF
7 : Connecteur (vert) de l'entrée Audio principale, pour un PC, à brancher sur la sortie Front Speakers ou Front Out de la carte son.
8 : Connecteur (rose) de l'entrée Microphone, à brancher sur le connecteur Microphone de votre carte son.
9 : Connecteur de l'entrée Audio Secondaire, vous permet de brancher votre lecteur MP3 ou tout autre source audio. Pour un iPod nano ou nano 2 ^nde Gén, insérez ce connecteur dans l'adaptateur iPod/zune.
10 : Câble d'alimentation

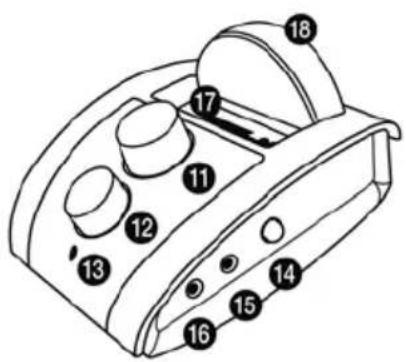

- Télécommande :

11 : Volume général avec une position Veille.
12 : Réglage des basses.
13 : Témoin d'alimentation.
14 : Bouton de sélection de la source audio.
15:Prise microphone.
16 : Prise Casque (Les enceintes sont automatiquement désactivées quand un casque est branché.)
17 : Emplacement de l'adaptateur iPod/Zune
18 : Réglage de l'appui pour les lecteurs MP3.

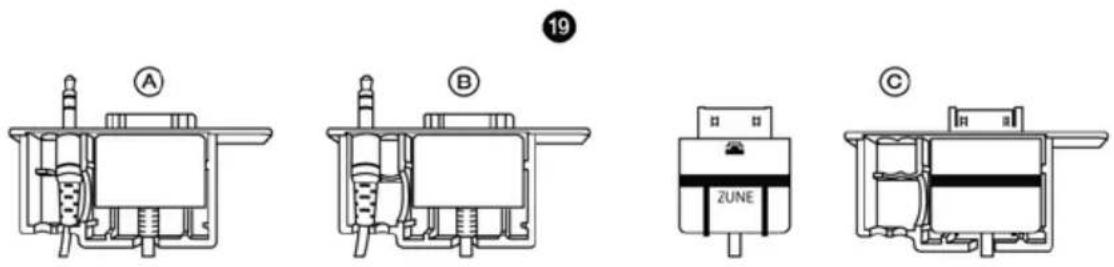

- Adaptateur iPod / Zune (19) :

• Retirez l'adaptateur de la télécommande
• Passez le connecteur iPod ou Zune dans le trou de l'adaptateur par le dessous de la télécommande
• Fixez le connecteur iPod ou Zune sur l'adaptateur comme sur les schémas suivants (les logos présents sur les connecteurs ne doivent pas être visibles). Pour les ipod nano, fixez également le connecteur de l'entrée Audio Secondaire au bon emplacement.
• Remettez ensuite l'adaptateur en place dans la télécommande et faites passer le câble USB et le câble audio dans les rainures prévues à cet effet sous la télécommande

A : Connecteur Ipod + connecteur audio pour l'ipod Nano 1.
B : Connecteur Ipod + connecteur audio pour l'ipod Nano 2
C : Adaptateur Zune + connecteur Zune

2.2.1. Connexion à un PC

- Reliez le connecteur jack de votre kit d'enceintes à la bague verte FRONT SPEAKERS ou FRONT OUT de votre carte son ou de la carte son intégrée à la carte mère.

2.2.2. Connexion à untéléviseur doté d'une prise casque

- Reliez le connecteur jack de votre kit d'enceintes à la prise jack de votre téléviseur.

2.2.3. Connexion à un lecteur DVD / à un téléviseur doté d'une sortie audio Gauche et Droite

Nécessite un câble jack(F)/double RCA(M) (Non inclus – (20B))

1. Reliez le connecteur jack de votre kit d'enceintes au câble jack(F)/double RCA(M)
2. Reliez le connecteur blanc du câble jack(F)/double RCA(M) à la bague correspondante de votre lecteur DVD / téléviseur.
3. Reliez le connecteur rouge du câble jack(F)/double RCA(M) à la bague correspondante de votre lecteur DVD / téléviseur.

2.2.4. Connexion à une console de jeux

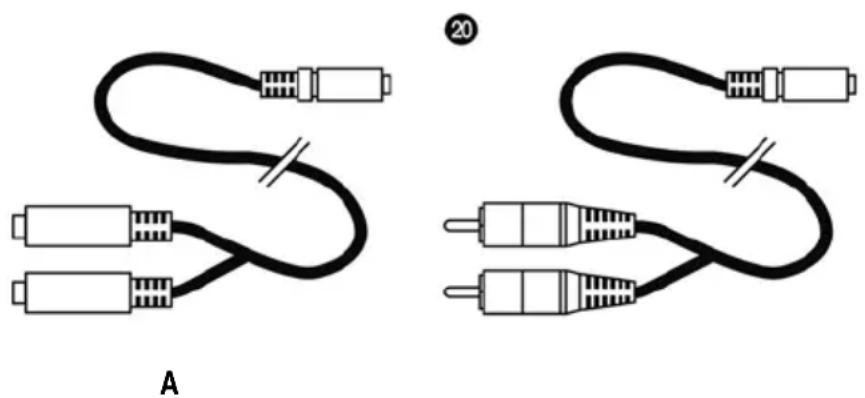

Nécessite un câble jack(F)/double RCA(F) (Non inclus – 20A))

1. Reliez le connecteur jack de votre kit d'enceintes au câble jack(F)/double RCA(F)
2. Reliez les connecteurs audio blanc et rouge du câble A/V de votre console au câble jack(F)/double RCA(F).

Reportez-vous au manuel de votre console pour de plus amples renseignements sur les autres branchements.

1. Allumez la source audio so chaité (RC DÉVou console de jeu).
2. Allumez votre système d'enceintes en appuyant sur le bouton POWER situé sur l'arrière du caisson de basses.
3. Réglez le volume général (VOLUME) sur la télécommande puis ajustez le volume des graves (BASS). Bouton situé également sur la télécommande.

Remarque : pour trouver le réglage idéal de vociatesystérettez d'eous les paramètres au minimum puis augmentez progres sivement l'intensité.

1. Utilisez le sélecteur de source surâté de la télécommande pour choisir d'écouter votre source audio principale (PC ou autre...) ou votre lecteur MP3.

Lorsque vous branchez un casque sur la télécommande, les satellites sont automatiquement coupés et seule la sortie casque est active.

4. ASSISTANCE TECHNIQUE

Si vous rencontrez un problème avec votre produit, rendez-vous sur le site http://ts.hercules.com et sélectionnez votre langue. Vous aurez alors accès à différents services (Foire Aux Questions (FAQ), dernières versions des pilotes et logiciels) susceptibles de résoudre votre problème. Si le problème persiste, vous pouvez contacter notre support technique :

Par e-mail :

Pour bénéficier du support technique par e-mail, vous devez d'abord vous enregistrer en ligne. Les informations fournies vont permettre aux techniciens de résoudre plus rapidement votre problème. Cliquez sur Enregistrement à gauche de la page Support technique et suivez les instructions à l'écran.

Si vous êtes déjà enregistré, renseignez les champs Nom d'utilisateur et Mot de passe puis cliquez sur nnexion. Co

Par téléphone (si vous n'avez pas d'accès Internet) :

Canada	1-866-889-2181Gratuit	Du lundi au vendredi de 7h à 11h et de 12h à 17hLe samedi et le dimanche de 7h à 12h(heure de l'Est)
France	0 826 09 21 03Numéro Indigo®(0,15€ TTC/minute*)	Du lundi au vendredi de 13h à 17h et de 18h à 22hLe samedi de 9h à 13h et de 14h à 20hLe dimanche de 10h à 13h et de 14h à 17h
Suisse	0842 000 022Tarif d'une communication locale	Du lundi au vendredi de 13h à 17h et de 18h à 22hLe samedi de 9h à 13h et de 14h à 20hLe dimanche de 10h à 13h et de 14h à 17h
Belgique	078 16 60 56Tarif d'une communication nationale	Du lundi au vendredi de 13h à 17h et de 18h à 22hLe samedi de 9h à 13h et de 14h à 20hLe dimanche de 10h à 13h et de 14h à 17h

* Tarif indicatif (hors coût de mise en relation)

5. GARANTIE

Dans le monde entier, Guillemot Corporation S.A. (« Guillemot ») garantit au consommateur que le présent produit Hercules est exempt de défauts matériels et de vices de fabrication, et ce, pour une période de deux (2) ans à compter de la date d'achat d'origine. Si, au cours de la période de garantie, le produit semble défectueux, contactez immédiatement le Support Technique qui vous indiquera la procédure à suivre. Si le défaut est confirmé, le produit devra être retourné à son lieu d'achat (ou tout autre lieu indiqué par le Support Technique).

Dans le cadre de la garantie, le consommateur bénéficiera, au choix du Support Technique, du remplacement ou de la réparation du produit défectueux. Lorsque la loi applicable l'autorise, toute responsabilité de Guillemot et ses filiales (y compris pour les dommages indirects) se limite à la réparation ou au remplacement du produit Hercules. Les droits légaux du consommateur au titre de la législation applicable à la vente de biens de consommation ne sont pas affectés par la présente garantie.

Cette garantie ne s'appliquera pas : (1) si le produit a été modifié, ouvert, altéré, ou a subi des dommages résultant d'une utilisation inappropriée ou abusive, d'une négligence, d'un accident, de l'usure normale, ou de toute autre cause non liée à un défaut matériel ou à un vice de fabrication ; (2) en cas de non-respect des instructions du Support Technique ; (3) aux logiciels non-édités par Guillemot, lesdits logiciels faisant l'objet d'une garantie spécifique accordée par leurs éditeurs.

STIPULATIONS ADDITIONNELLES À LA GARANTIE

Aux États-Unis d'Amérique et au Canada, cette garantie est limitée au mécanisme interne et au boîtier externe du produit. Toute garantie implicite applicable, incluant les garanties de qualité marchande ou d'adaptation à un usage particulier, est limitée à deux (2) ans à compter de la date d'achat et soumise aux conditions de la présente garantie limitée. En aucun cas, Guillemot Corporation S.A. ou ses sociétés affiliées ne sauraient être tenues responsables envers qui que ce soit de tous dommages indirects ou dommages accessoires résultant du non-respect des garanties expresses ou implicites. Certains États/Provinces n'autorisent pas la limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de responsabilité pour les dommages indirects ou accessoires, de sorte que les limitations ou exclusions ci-dessus peuvent ne pas vous être applicables. Cette garantie vous confère des droits spécifiques ; vous pouvez également bénéficier d'autres droits qui peuvent différer d'un État/Province à l'autre.

Marques déposées

Hercules® est une marque déposée de Guillemot Corporation S.A. Les autres marques déposées et noms commerciaux sont reconnus par les présentes et sont la propriété de leurs propriétaires respectifs. Illustrations non contractuelles. Le contenu, la conception et les spécifications sont susceptibles de changer sans préavis et de varier selon les pays.

RECOMMANDATION RELATIVE À LA PROTECTION DE L'ENVIRONNEMENT

En fin de vie, ce produit ne doit pas être éliminé avec les déchets ménagers normaux mais déposé à un point de collecte des déchets d'équipements électriques et électroniques en vue de son recyclage.

Ceci est confirmé par le symbole figurant sur le produit, le manuel utilisateur ou l'emballage.

En fonction de leurs caractéristiques, les matériaux peuvent être recyclés. Par le recyclage et par les autres formes de valorisation des déchets d'équipements

électriques et électroniques, vous contribuez de manière significative à la protection de l'environnement.

Veuillez consulter les autorités locales qui vous indiqueront le point de collecte concerné.
