| Caractéristiques techniques | Coupe-herbe à essence Maruyama B42L, moteur 2 temps, cylindrée 42 cm³, puissance 1,5 kW. |
|---|---|
| Type de coupe | Fil nylon ou lame, idéal pour les herbes hautes et les broussailles. |
| Poids | Environ 7,5 kg, léger et maniable. |
| Réservoir de carburant | Capacité de 1 litre, permettant une utilisation prolongée. |
| Utilisation | Conçu pour l'entretien des jardins, des espaces verts et des terrains agricoles. |
| Maintenance | Vérification régulière du filtre à air, nettoyage de la bougie, et contrôle du niveau d'huile. |
| Sécurité | Port de lunettes de protection et de gants recommandé lors de l'utilisation. |
| Informations générales | Garantie de 2 ans, pièces de rechange disponibles, service après-vente accessible. |
FOIRE AUX QUESTIONS - B42L Maruyama
Questions des utilisateurs sur B42L Maruyama
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Coupe-herbe au format PDF gratuitement ! Retrouvez votre notice B42L - Maruyama et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil B42L de la marque Maruyama.
MODE D'EMPLOI B42L Maruyama
Déclaration de garantie limitée Les produits commerciaux et industriels Maruyama sont garantis à l’acheteur initial contre tout vice de matière ou vice de fabrication, à partir de la date d’achat, et ce, pour les durées suivantes : Vie pour solides arbre d’entraînement en acier et bobines d’allumage. 5 ans pour l’usage commercial, industriel, et institutionnel. 1 an pour l’usage residentiel, et 2 ans pour l’usage commercial avec huile d’une marque concurrente. 90 jours pour l’usage locatif. Moteurs - Reportez-vous à la déclaration de garantie du fabricant correspondant. Uniguement les moteurs Maruyama sont couverts par cette déclaration de garantie limitée. En cas de défectuosité d’une pièce au cours de la période de garantie, Maruyama, à sa discrétion, sera tenu de la changer ou de la remplacer gratuitement. L’évaluation de la garantie est obtenue en délivrant le produit Maruyama qui semble être défectueux au Service technique d’un distributeur Maruyama agréé dans la période de garantie. L’acheteur sera exonéré des frais de diagnostic d’une pièce sous garantie si ledit diagnostic est effectué dans un centre de distribution Maruyama agréé. Le remplacement d’une pièce sous garantie non prévu dans le plan de maintenance requise, ou programmé uniquement dans le cadre de la révision ordinaire en vue de sa «réparation ou remplacement si nécessaire» sera couvert pendant la période de garantie. Toute pièce sous garantie remplacée dans le cadre de la maintenance requise est garantie pendant la période précédant le premier point de remplacement prévu pour cette pièce. Maruyama Mfg. Co., Inc. sera tenu responsable des dommages aux autres composants du moteur causés par la défaillance d’une pièce encore sous garantie. Il incombe au propriétaire d’effectuer la maintenance requise, comme décrit par Maruyama Mfg. Co., Inc.dans le MANUEL DU PROPRIETAIRE/ DE L’UTILISATEUR. GARANTIE DES PIÈCES LIÉES AUX ÉMISSIONS: Outre la couverture de garantie stipulée ci-dessus, Maruyama Mfg. Co., Inc. se chargera de la réparation ou du remplacement, sans frais supplémentaire pour l’acheteur initial et les sous- acquéreurs, d’une pièce liée aux émissions s’avérant défectueuse pour vice de matières et vice de fabrication, pendant une durée de deux ans (2) à compter de la date de livraison par le détaillant d’origine, excepté le pot catalytique. Le pot catalytique est garanti pour une durée d’un à partir de la date de livraison par le détaillant d’origine. Les pièces liées aux émissions couvertes par la garantie sont : le carburateur, le système d’allumage, le rotor de distributeur, la bougie, le pot catalytique et le réservoir de carburant. Toute pièce de rechange qui est de prestations et de durabilité équivalentes peut être utilisée dans des interventions de maintenance ou de réparations hors garantie, et elle ne réduira pas les obligations de garantie de Maruyama Mfg. Co., Inc. ®— FR-2 — Cette garantie ne couvre pas les conditions suivantes :
1. Eléments de maintenance (à l’exception des vices de matière et vices de fabrication) y compris les tuyaux flexibles,
bougies, câbles de démarreur, filtres à air et à carburant, masselottes d’embrayage, isolateurs de vibration, câbles d’accélérateur et dispositifs de coupe, etc.
2. Frais additionnels incluant l’envoi et la manutention, le déplacement, les indemnités pour temps d’inactivité ou de
nuisance et d’entreposage.
3. Ajouts ou modifications de pièces de marchés secondaires non autorisées par Maruyama U.S., Inc.
4. Toute défaillance causée par l’usure, un accident, une négligence, une utilisation abusive, des carburants, lubrifiants et mélanges de carburants (le cas échéant) inappropriés, ou une utilisation ou un entretien défectueux du produit découlant du non-respect des instructions fournies par Maruyama. La réparation ou le remplacement tel que stipulé dans la présente garantie est la solution unique de l’utilisateur. Maruyama ne saurait être tenu responsable des dommages accessoires ou indirects dus à un manquement exprès ou implicite à la garantie de ces produits, sous réserve des limites établies par la loi en vigueur. Toute garantie tacite de qualité marchande ou d’aptitude à un but particulier pour ce produit est limitée par la durée de cette garantie, telle que définie dans la déclaration de garantie limitée. Maruyama se réserve le droit de modifier ou d’améliorer le design du produit sans préavis et décline toute obligation de mettre à jour les produits préalablement fabriqués. Cette garantie vous offre des droits juridiques spécifiques susceptibles de varier selon la législation particulière d’un État. Il incombe au propriétaire et au revendeur de remplir correctement la carte d’enregistrement de la garantie et de l’adresser à la société Maruyama U.S., Inc. Une preuve d’achat et de l’enregistrement sera requise en vue de bénéficier du service de garantie. Pour localiser le distributeur Maruyama agréé le plus proche, contactez : Maruyama U.S., Inc. 4770 Mercantile Drive, suite100, Fort Worth, TX
L’utilisation, la réparation et la maintenance de ce produit peut vous exposer à des produits chimiques tels que les gaz d’échappement, le monoxyde de carbone, les phtalates, et le plomb, reconnus par l’État de la Californie comme pouvant causer le cancer, des malformations congénitales et d’autres lésions à l’appareil reproducteur. Pour réduire l’exposition à ces produits chimiques, éviter de respirer les gaz d’échappement, réparer l’appareil dans un espace bien ventilé et porter des gants ou se laver fréquemment les mains après toute réparation. Pour en savoir plus, visiter notre site web à l’adresse www.P65warnings.ca.gov. DÉCLARATION DE GARANTIE DU CONTRÔLE DES ÉMISSIONS DE L’ÉTAT FÉDÉRAL. DROITS ET OBLIGATIONS DÉRIVÉS DE LA GARANTIE L’Agence de Protection environnementale des États-Unis (EPA) et Maruyama Manufacturing Company, Inc. ont le plaisir d’expliquer la garantie du système de contrôle des émissions concer- nant votre petit moteur hors route. Les nouveaux petits moteurs hors route modèles 1997 et ultérieurs doivent être conçus, fabriqués et équipés, au moment de la vente, en vue de respecter les réglementations de l’EPA des États-Unis en matière de petits moteurs hors route. Le moteur de l’appareil ne doit présenter aucun vice de matière, ni vice de fabrication susceptibles d’entraver sa conformité aux normes de l’EPA des États-Unis au cours des deux premières années d’utilisation du moteur, à partir de la date de vente jusqu’au au dernier acquéreur. Maruyama Manufacturing Company, Inc. doit garantir le système de contrôle des émissions de votre petit moteur hors route pour la durée indiquée ci-dessus, sous réserve de l’absence d’abus, de négligence ou d’entretien incorrect de celui-ci. Période de durabilité des émissions : 300 heures. Votre système de contrôle des émissions doit inclure des pièces telles que le carburateur ou le système d’injection, le système d’allumage, et le pot catalytique. Il doit également inclure les tuyaux flexibles, courroies, et connecteurs, ainsi que les autres systèmes liés aux émissions. Toute pièce sous garantie de votre petit moteur hors route sera gratuitement réparée par Maruyama Manufacturing Company, Inc., y compris le diagnostic (s’il est effectué dans un centre agréé), les pièces et la main d’oeuvre. COUVERTURE DE GARANTIE DU FABRICANT : Les petits moteurs hors route modèles 1997 et ultérieurs sont garantis pendant deux ans. Si une pièce de votre moteur liée aux émissions s’avère défectueuse, la pièce sera réparée ou remplacée gratuitement par Maruyama Manufacturing Company, Inc. RESPONSABILITÉS DU PROPRIÉTAIRE LIÉES À LA GARANTIE : (a) En tant que propriétaire de petit moteur hors route, vous êtes tenu de réaliser la maintenance requise indiquée dans votre manuel du proprietaire/de l’utilisateur. Maruyama Manufacturing Company, Inc. vous recommande de conserver tous vos reçus concernant l’entretien de votre petit moteur hors route, toutefois Maruyama Manufacturing Company, Inc. ne saurait refuser la garantie uniquement en l’absence de reçus ou de la non-réalisation de tous les travaux d’entretien programmés. Toute pièce de rechange ou servicequi sont de prestations et de durabilité équivalentes peuvent être utilisés dans des interventions d’entretien ou de réparations hors garantie, sans pour autant réduire les obligations de garantie du fabricant du moteur. (b) En tant que propriétaire de petit moteur hors route, vous devez néanmoins savoir que Maruyama Manufacturing Company peut vous refuser la couverture de la garantie si la panne de votre petit moteur hors route ou d’une pièce quelconque sont dus à un abus, à une négligence, à un entretien incorrect ou à des modifications non approuvées. (c) Vous êtes tenu de présenter votre petit moteur hors route dans un centre de distribution de Maruyama Manufacturing Company, Inc. dès qu’un problème survient. Les réparations sous garantie doivent être réalisées dans un délai raisonnable de 30 jours. Si vous avez des questions concernant vos droits et obligations liés à la garantie, vous devez contacter Maruyama U.S., Inc. en appelant le n°1-866-783-7400, o warranty@maruyama-us.com.— FR-4 — COUVERTURE Maruyama Manufacturing Company, Inc. garantit à l’acheteur initial et aux sous-acquéreurs que le petit moteur hors route sera conçu, fabriqué et équipé, au moment de la vente, en vue de respecter toutes les réglementations en vigueur. Maruyama Manufacturing Company, Inc. garantit également à l’acheteur initial et aux sous-acquéreurs que le petit moteur hors route ne présente aucun vice de matière, ni vice de fabrication susceptibles d’entraver sa conformité aux réglementations en vigueur pendant une durée de deux ans. L’EPA oblige les fabricants de ce type de moteurs à respecter les réglementations pendant deux ans. Ces périodes de garantie commenceront à la date d’achat du petit moteur hors route par l’acheteur initial. En cas de défectuosité de l’une des pièces de votre moteur liée aux émissions, celle-ci sera remplacée gratuitement par Maruyama Manufacturing Company, Inc. Maruyama Manufacturing Company, Inc. doit réparer ou remplacer toute pièce défectueuse encore sous garantie dans l’un des centres agréés ou de garantie de Maruyama Manufacturing Company, Inc. Tout travail autorisé effectué dans l’un des centres de distribution agréé ou de garantie doit être gratuit s’il est avéré qu’une pièce sous garantie est défectueuse. Il faut utiliser une pièce de remplacement approuvée par le fabriquant ou équivalente lors d’une intervention de maintenance ou de réparation de pièces liées aux émissions, couvertes par la garantie. Ces interventions seront gratuites si la garantie est toujours valide. Maruyama Manufacturing Company, Inc. sera tenu responsable des dommages aux autres composants du moteur causés par la défaillance d’une pièce encore sous garantie. EPA considère que les pièces liées aux émissions sous garantie doivent inclure toutes les pièces énumérées ci-dessous. Ces pièces sous garantie sont : le carburateur, le système d’al- lumage, le rotor de distributeur, la bougie, le pot catalytique et le réservoir de carburant.
MAINTENANCE NÉCESSAIRE
Le propriétaire est tenu de réaliser la maintenance requise telle que définie par Maruyama Manufacturing Company, Inc. dans le manuel du proprietaire/de l’utilisateur. LIMITATIONS Cette garantie du système de contrôle des émissions ne couvrira aucune des conditions suivantes: (a) réparation ou remplacement d’une pièce consécutivement à une utilisation abusive ou à une négligence, au manquement à la maintenance requise, à des réparations inappropriées ou à des remplacements non conformes aux caractéristiques techniques de Maruyama Manufacturing Company, Inc. susceptibles d’affecter les performances et/ou la durabilité de l’appareil, et aux ajouts ou modifications non recommandés ni approuvés par écrit par Maruyama Manufacturing Company, Inc., et (b) remplacement de pièces et d’autres services, réglages nécessaires dans le cadre de la maintenance requise et après le premier point de remplacement programmé. Partie II: DÉCLARATION DE GARANTIE DE CONTRÔLE DES ÉMISSIONS EN CALIFORNIE DÉCLARATION DE GARANTIE DE CONTRÔLE DES ÉMISSIONS À L’ÉCHAPPEMENT ET PAR
ÉVAPORATION EN CALIFORNIE
DROITS ET OBLIGATIONS DANS LE CADRE DE LA GARANTIE Le California Air Resources Board et Maruyama Manufacturing Company, Inc. ont le plaisir de vous informer sur la garantie du système de contrôle des émissions à l’échappement et par évaporation de votre petit moteur non routier année modèle 2019. En Californie, les petits moteurs non routiers neufs doivent être conçus, construits et équipés de sorte à répondre aux normes antibrouillard (de pollution) strictes de cet État. Maruyama Manufacturing Company, Inc doit garantir le système de contrôle des émissions du petit moteur non routier pour les durées indiquées ci-après à condition qu’il n’y ait eu ni utilisation abusive, ni négligence, ni entretien incorrect de votre petit moteur non routier, ni équipement susceptible d’entraîner une défaillance du système de contrôle des émissions. Le système de contrôle des émissions peut inclure les pièces suivantes : carburateur, circuit d’injection de carburant, système d’allumage, pot catalytique, réservoirs de carburant, canalisations de carburant (pour le carburant liquide et vapeurs de carburant), bouchons de réservoir de carburant, soupapes, réservoirs à charbon actif, filtres, colliers et autres pièces annexes. Les flexibles, courroies, connecteurs et autres ensembles associés aux émissions peuvent également être inclus.— FR-5 — La liste des pièces sous garantie à émission par évaporation doit inclure toutes les pièces dont la défaillance pourrait augmenter les émissions par évaporation, et pourrait contenir, sans toutefois s’y limiter, les pièces suivantes : réservoir de carburant, bouchon de réservoir de carburant, canalisations de carburant (pour carburant liquide et vapeurs de carburant), raccords des canalisations de carburant, soupapes de sécurité, soupapes de commande, diaphragmes de contrôle du vide, soupapes de purge, connecteur du port de purge du carburateur. Si une condition couverte par la garantie se présente, Maruyama Manufacturing Company, Inc. s’engage à réparer gratuitement votre petit moteur non routier, et à assumer tous frais découlant du diagnostic, des pièces et de main-d’œuvre. COUVERTURE DE LA GARANTIE DU FABRICANT : Le système de contrôle des émissions à l’échappement et par évaporation de votre petit moteur non routier est couvert pour une période de deux ans. Toute pièce du moteur associée aux émissions s’avérant défectueuse sera réparée ou remplacée par Maruyama Manufacturing Company, Inc. RESPONSABILITÉS DU PROPRIÉTAIRE EN VERTU DE LA GARANTIE :
- Le propriétaire d’un petit moteur non routier est tenu de respecter le calendrier des entretiens requis stipulé dans le manuel d’utilisation. Maruyama Manufacturing Company, Inc. recommande au propriétaire de conserver tous les reçus se rapportant à l’entretien du petit moteur non routier. Toutefois Maruyama Manufacturing Company, Inc. ne peut pas refuser les réclamations sous garantie uniquement parce que les reçus sont manquants ou que le propriétaire n’a pas vérifié que toutes les opérations périodiques d’entretien ont été réalisées.
- Le propriétaire du petit moteur non routier doit toutefois savoir que Maruyama Manufacturing Company, Inc. peut refuser d’honorer la garantie si le moteur ou l’une de ses pièces a fait l’objet d’abus, de négligence, d’un entretien incorrect ou de modifications non approuvées.
Le propriétaire est tenu de présenter le petit moteur non routier à un centre de distribution ou à un centre de services agréé Maruyama Manufacturing Company, Inc. dès l’apparition d’un problème. Les réparations couvertes par la garantie devraient être effectuées dans un délai raisonnable ne dépassant pas 30 jours. Pour toute question sur vos droits et responsabilités dans le cadre de la garantie, adressez-vous à Maruyama Manufacturing Company, Inc. en appelant le 1-866-783-7400, ou en envoyant un courriel à warranty@maruyama-us.com. La liste des pièces sous garantie à émission par évaporation doit inclure toutes les pièces dont la défaillance pourrait augmenter les émissions par évaporation, et pourrait contenir, sans toutefois s’y limiter, les pièces suivantes : (1) Réservoir de carburant (2) Bouchon de réservoir de carburant (3) Canalisations de carburant (pour carburant liquide et vapeurs de carburant) (4) Raccords des canalisations de carburant (5) Soupapes de sécurité (6) Soupapes de commande (7) Diaphragmes de contrôle du vide (8) Soupapes de purge (9) Connecteur du port de purge du carburateur La liste des pièces sous garantie à émission par évaporation doit inclure toutes les pièces dont la défaillance pourrait augmenter les émissions par évaporation, et pourrait contenir, sans toutefois s’y limiter, les pièces suivantes : (1) Système de dosage du carburant (A)Carburateur et pièces internes (2) Système d’enrichissement pour démarrage à froid (3) Système d’entrée d’air chaud contrôlé (4) Filtre à air (5) Système d’allumage (6) Bougie (7) Système d’allumage électronique ou électromagnétique (8) Système d’avance/retard à l’allumage (9) Système de recyclage des gaz d’échappement (RGE) (10) Boîtier de soupapes RGE, et espaceur carburateur, le cas échéant (11) Pompe à air ou vanne pulsatrice— FR-6 — Sommaire Page FR- Déclaration de garantie limitée ..............................1 CONTRÔLE DES ÉMISSIONS DE L’ÉTAT FÉDÉRAL
- Sommaire p. 6
- Introduction p. 6
- Sécurité p. 7
- Sécurité de l’utilisateur p. 7
- Sécurité du coupe-bordures/débroussailleuse p. 7
- Sécurité du carburant p. 8
- Sécurité d’utilisation du coupe-bordures/débroussailleuse p. 8
- Étiquettes de sécurité et instructions p. 9
- Description du produit p. 9
- Montage p. 10
- Montage de la poignée avant p. 10
- Montage de la poignée guidon p. 10
- Montage de la Pare-débris p. 10
- Montage du dispositif de coupe p. 11

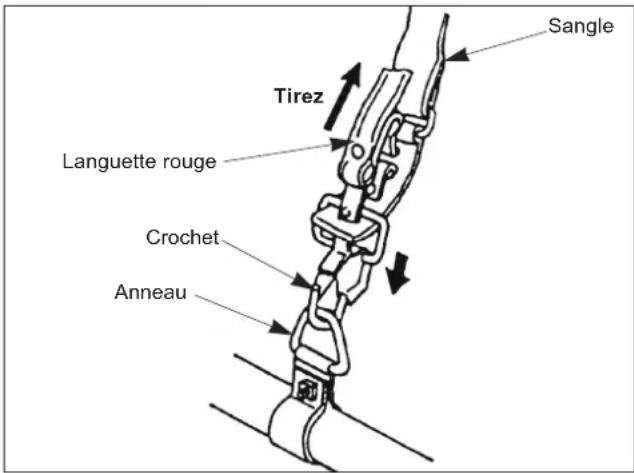

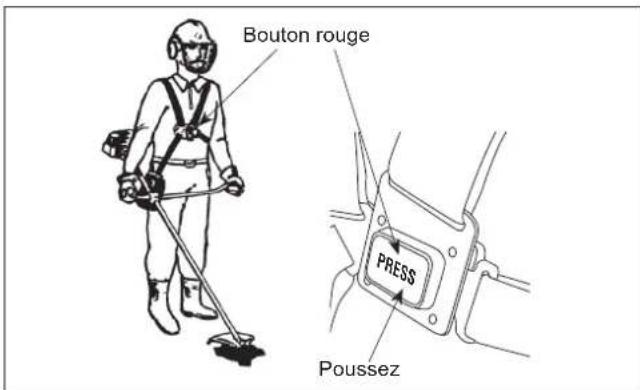

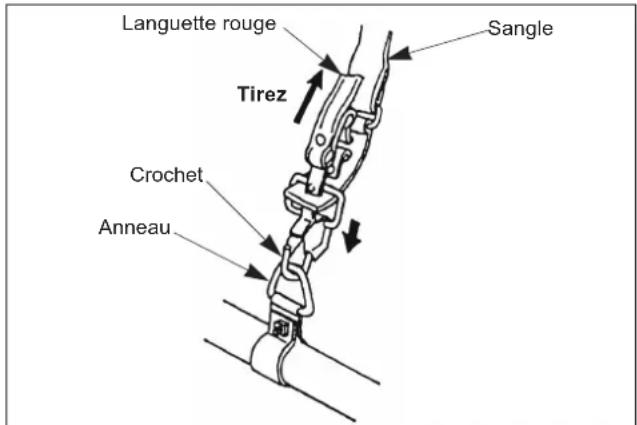

- Fixation du harnais/sangle d’épaule p. 13
- Avant utilisation p. 14
- Huile et carburant p. 14
- Mélange de carburant et d’huile p. 15

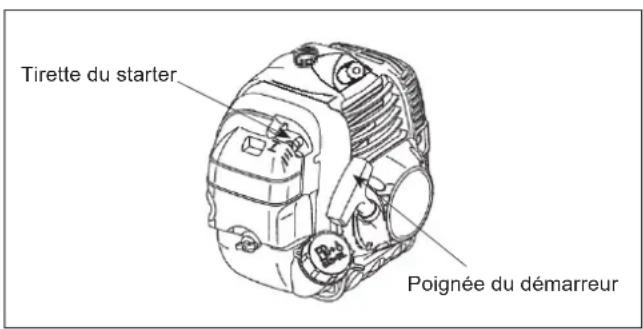

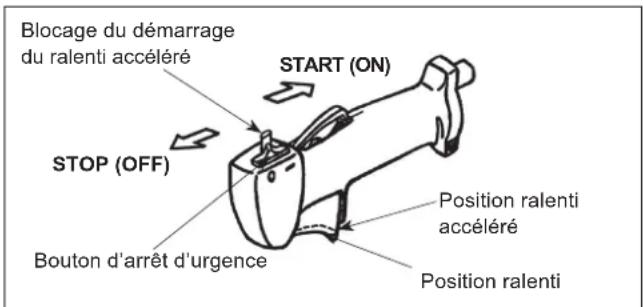

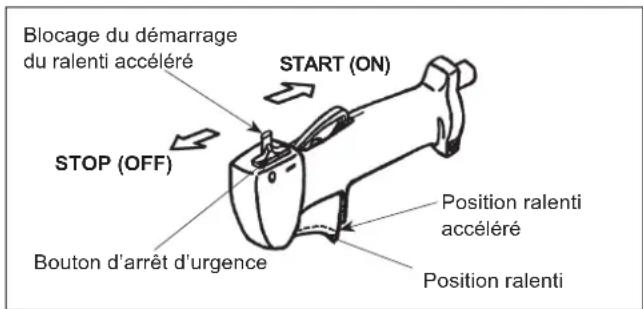

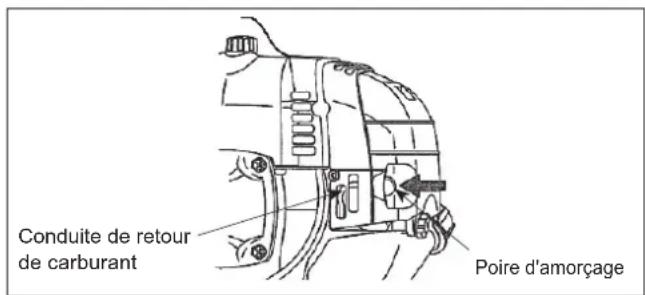

- Mise en marche et arrêt p. 16
- Utilisation p. 17

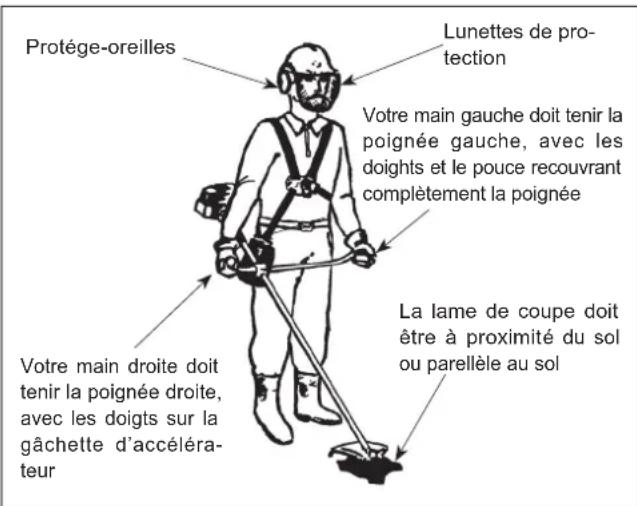

- Position d’utilisation d’un coupe-bordures/débroussailleuse p. 17

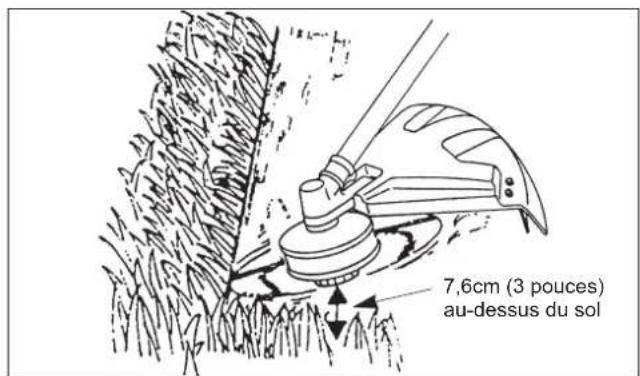

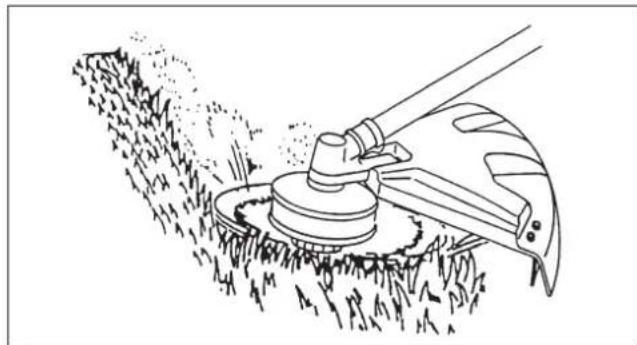

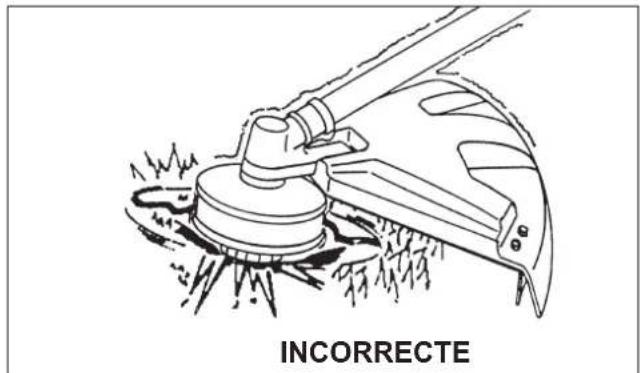

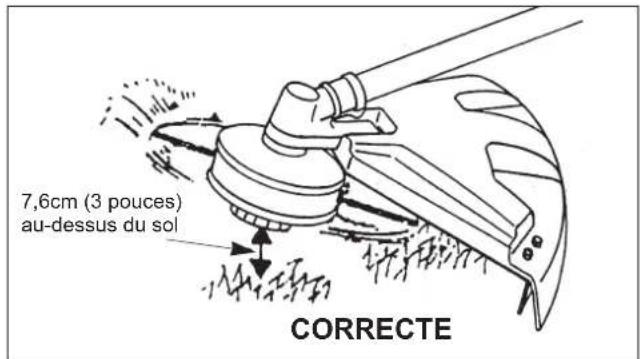

- Couper avec un tête de coupe p. 19
- Instructions pour la coupe p. 19
- Lames de débroussailleuse p. 20
- Entretien p. 20

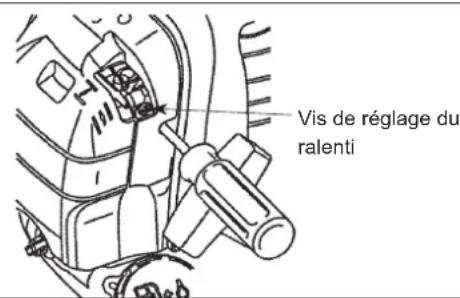

- Réglage du ralenti p. 20

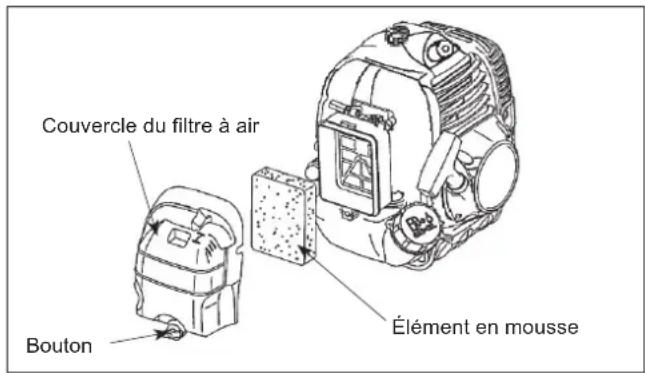

- Filtre à air p. 21

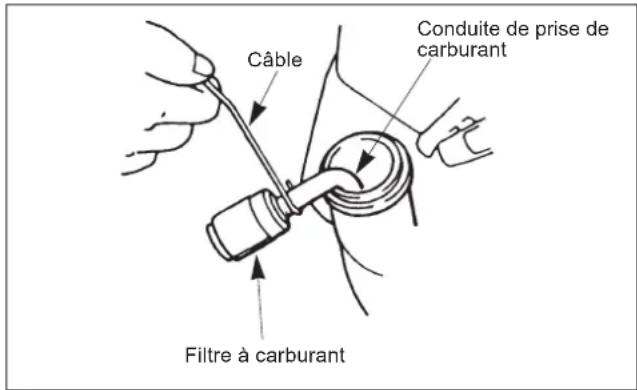

- Filtre à carburant p. 21

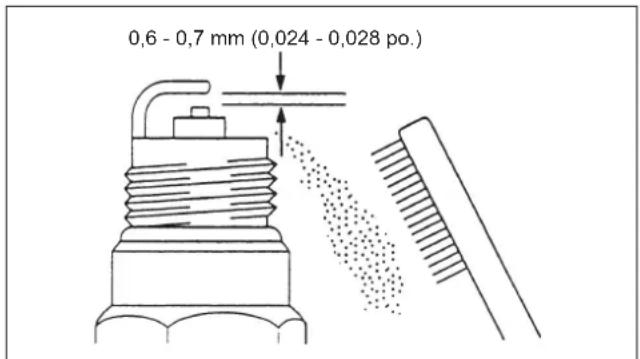

- Bougie p. 22

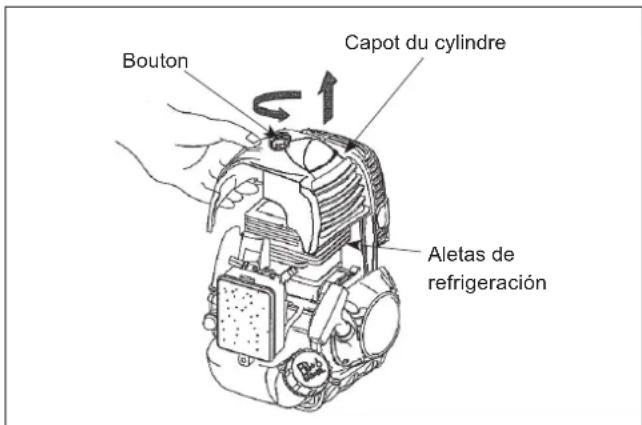

- Ailettes de refroidissement du cylindre p. 22

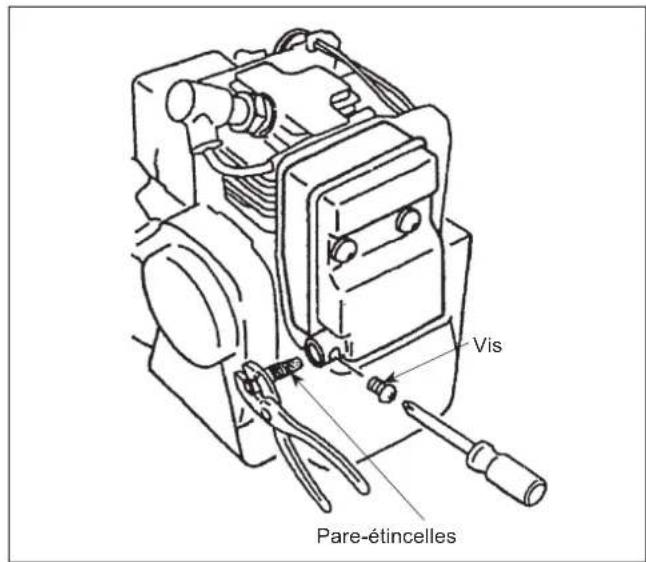

- Pare-étincelles p. 22
- Silencieux d’échappement p. 23

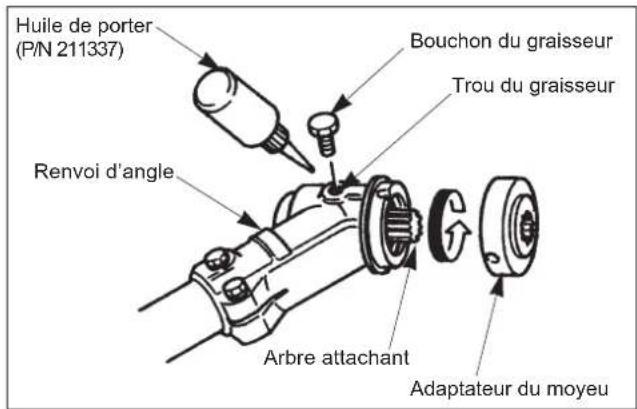

- Renvoi d’angle p. 23
- Nettoyage et serrage normaux p. 24

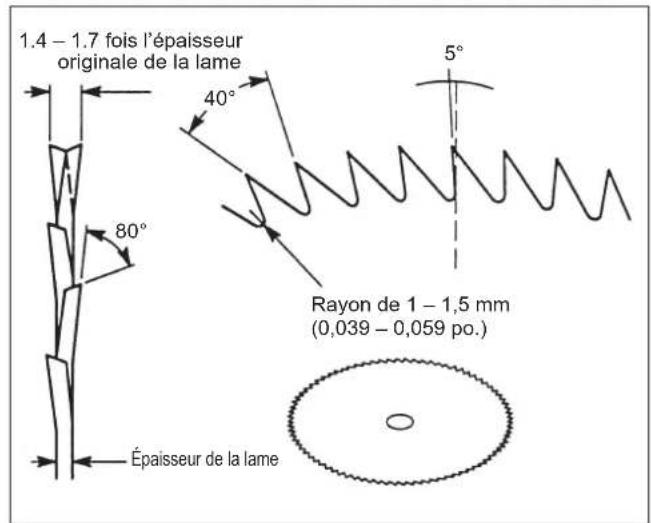

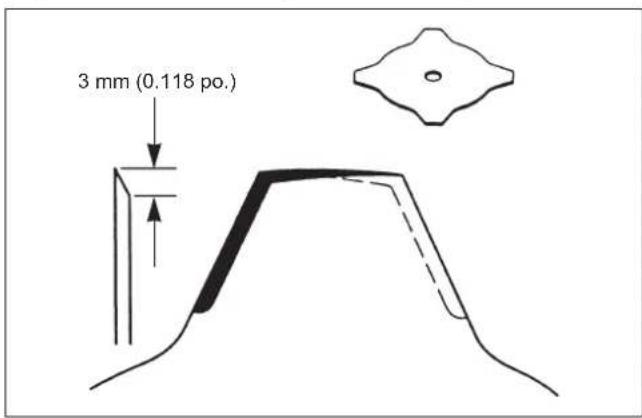

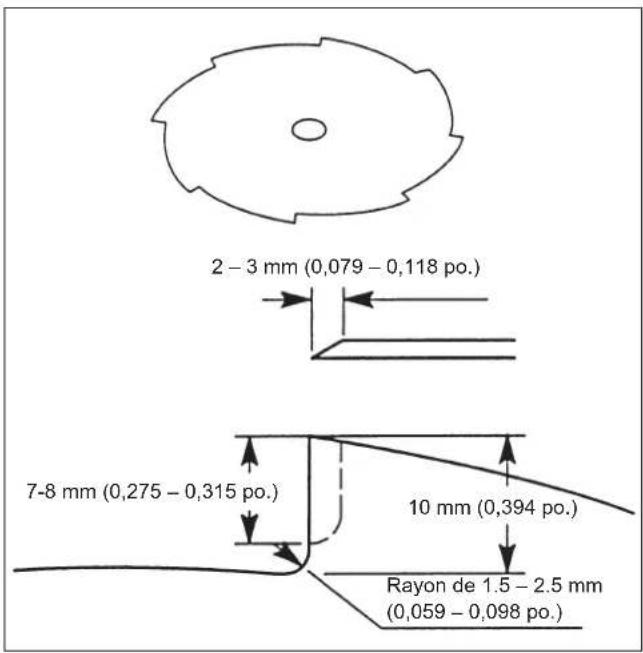

- Aiguisage de la lame p. 24

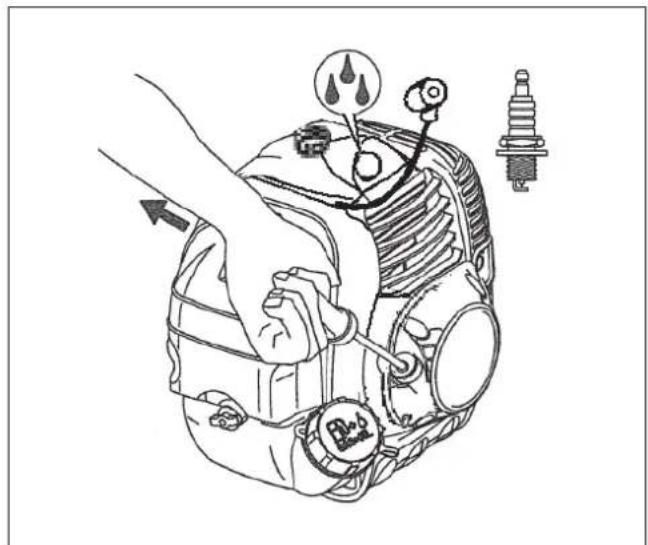

- Remisage p. 25
- Dépannage p. 26
- Période d’entretien p. 26
- Spécifications Introduction Nous vous remercions d’avoir acheté un produit MARUYAMA. MARUYAMA, ses distributeurs et ses concessionnaires tiennent à votre complète satisfaction de ce nouveau coupe-bordures/débroussailleuse. Veuillez contacter votre concessionnaire d’entretien agréé pour toute assis- tance en matière d’entretien, de pièces MARUYAMA d’origine ou pour tout renseignement dont vous pourriez avoir besoin. Que vous contactiez votre concessionnaire agréé ou l’usine, prévoyez le numéro de modèle et de série du produit. Ce numéro aidera le concessionnaire ou le représentant à vous donner les informations exactes relatives à votre produit. Vous trouverez le numéro de modèle et de série dans un endroit spécial, sur le produit. (Description du produit page FR-9). Pour référence ultérieure, notez cette information dans l’espace ci-dessous. Veuillez lire attentivement ce manuel afin d’apprendre comment utiliser correctement votre produit. La lecture de ce manuel permettra d’éviter, à vous et aux autres, des accidents corporels et des dommages au produit. Bien que MARUYAMA conçoive, produise et commer- cialise des produits sûrs et de pointe, il est de votre res- ponsabili té d’utiliser votre nouveau coupe-bordures cor- rectement et de façon sûre. (Vous être également responsable de la formation sur l’utilisation en toute sécurité par toute personne à qui vous en autoriserez l’utilisation.) Le système d’avertissement de MARUYAMA dans ce manuel identifie les dangers potentiels et comprend des messages de sécurité spéciaux permettant d’éviter des blessures, voire la mort. DANGER, AVERTISSEMENT et ATTENTION sont les mots utilisés pour identifier le niveau de danger. Cependant, quel que soit le niveau de danger, soyez extrêmement prudent. DANGER signale un danger extrême à l’origine de blessures graves, voire mortelles, si les précautions recommandées ne sont pas respectées. AVERTISSEM ENT signale un danger à l’origine de blessures graves, voire mortelles, si les précautions recommandées ne sont pas respectées. Nom de modèle ______________ N˚ de série ________________— FR-7 — ATTENTION signale un danger à l’origine de bles- sures mineures ou modérées si les précautions recom- mandées ne sont pas respectées. Deux autres termes sont également utilisés pour mettre des informations en évi p. 26
dence. “Important” attire l’attention sur des informations mécaniques spéciales et “Remarque” met l’accent sur des généralités méritant une attention spéciale Sécurité Sécurité de l’utilisateur
Lisez et assimilez ce manuel du proprietaire/de l’utilisateur avant d’utiliser ce produit. Familiarisez- vous bien avec l’utilisation correcte de ce matériel.
Ne laissez jamais des enfants utiliser le coupe-bordures
débroussailleuse. Ce n’est pas un jouet. Ne laissez jamais des adultes utiliser la machine sans qu’ils aient lu le manuel du proprietaire/de l’utilisateur.
Portez toujours des lunettes de protection conformes à Z87- 1 de l’ANSI (American National Standards Institute).
4. Portez des protége-oreilles.
Portez toujours un pantalon épais, des manches lon- gues, des bottes et des gants. Ne portez jamais de vêtements amples, de bijoux, de shorts, de sandales et ne soyez jamais pieds nus. Arrangez vos cheveux pour qu’ils ne descendent pas en dessous des épaules.
6. N’utilisez jamais ce coupe-bordures/débrous-
sailleuse si vous êtes fatigué, malade ou sous l’in- fluence d’alcool, de drogue ou de médicaments.
Ne mettez jamais le moteur en marche ou ne le faites jamais tourner dans une salle ou un bâtiment fermé. Respirer des gaz d’échappement peut être mortel.
8. Eviter de salir les poignées avec de l’huile, du
carburant ou de la terre. Sécurité du coupe-bordures/débroussailleuse
1. Assurez-vous que le coupe-bordures/débroussail-
leuse est correctement monté et que le dispositif de coupe est correctement monté et bien fixé, conformément au paragraphe sur le montage.
Avant chaque utilisation, inspectez le coupe-bor- dures/débroussailleuse et remplacez les pièces endommagées. Assurez-vous qu’il n’y a pas de fuites de carburant. Assurez-vous que toute la visserie est en place et bien serrée. Suivez les instructions d’entretien commençant à la page FR-20.
3. Assurez-vous que la tête rotative ne fonctionne
pas quand le moteur est au ralenti. Référez-vous à Réglage du ralenti page FR-20.
Avant d’utiliser le coupe-bordures/débroussailleuse, vérifiez la tête rotative et remplacez toutes les pièces qui sont fendues, ébréchées ou endommagées.
Avant d’utiliser le coupe-bordures/débroussailleuse, assurez-vous que le carter de protection est bien installé.
N’utilisez jamais une tête rotative ou des pièces de rechange qui ne soient pas approuvées par MARUYAMA.
Effectuez l’entretien du coupe-bordures/débrous- sailleuse conformément aux intervalles d’entretien recommandés et aux procédures détaillés au chapitre Entretien commençant à la page FR-20.
8. Avant d’inverser la fonction coupe-bordures/
débroussailleuse, d’effectuer l’entretien ou de travailler sur la machine, éteignez le moteur et assurez-vous que la tête rotative est à l’arrêt complet.
En cas de problèmes de fonctionnement ou de vibra- tions excessives, arrêtez immédiatement la machine et inspectez-la pour en trouver la cause. Si la cause ne peut pas être déterminée ou si vous ne pouvez pas la corriger, renvoyez le coupe-bordures/débroussail
leuse à votre concessionnaire pour réparation. Sécurité du carburant
1. L’essence est hautement inflammable et doit être
manipulée et stockée avec précaution. Utilisez un bidon approuvé pour le stockage d’essence et/ou de mélange carburant/huile.
2. Mélangez et versez le carburant à l’extérieur, à
l’écart des étincelles et des flammes.
3. Ne fumez pas à côté d’un bidon de carburant ou
du coupe-bordures/débroussailleuse ou lorsque vous utilisez le coupe-bordures/débroussailleuse.
4. Ne remplissez pas trop le réservoir de carburant.
Arrêtez le remplissage entre 6 mm et 13 mm (1/4 - 1/2 po.) du haut du réservoir.
5. Essuyez tout carburant renversé avant de mettre le
Éloignez le coupe-bordures/débroussailleuse d’au mois 3 m (10 pi.) de l’emplacement de remplissage en carburant avant de mettre le moteur en marche.
7. Ne retirez pas le bouchon du réservoir de carbu-
rant quand le moteur tourne ou immédiatement après l’arrêt du moteur.— FR-8 —
8. Laissez le moteur se refroidir avant de refaire le
9. Videz le réservoir de carburant et faites tourner le
moteur jusqu’à épuisement du carburant avant de ranger l’appareil.
Remisez le carburant et le coupe-bordures/débrous- sailleuse à l’écart des flammes nues, des étincelles et à l’abri de la chaleur excessive. Assurez-vous que les vapeurs ne peuvent pas atteindre d’étincelles de chauffe-eau, de chaudières, de moteurs électriques, etc

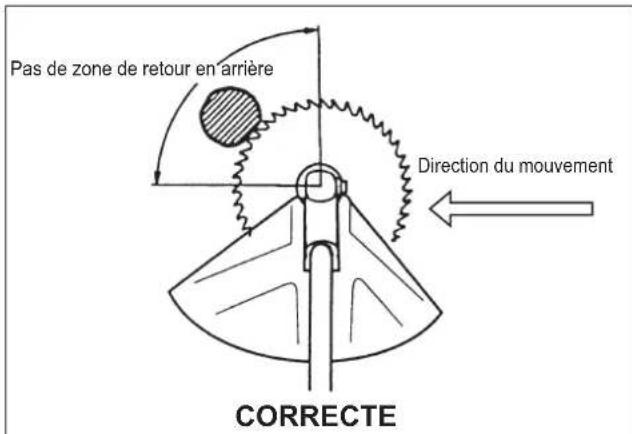

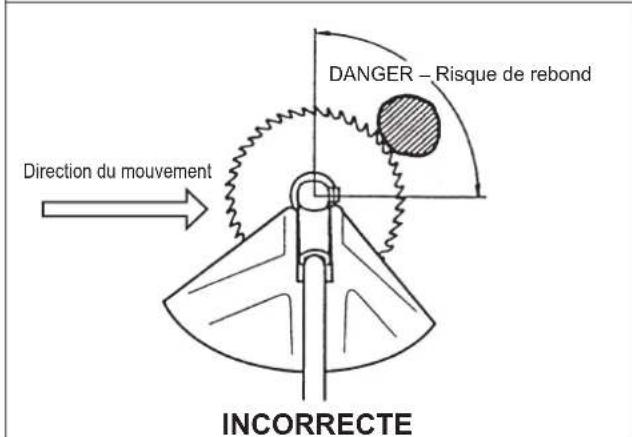

Sécurité d’utilisation du coupe- bordures/ débroussailleuse
PEUT CAUSER DES BLESSURES GRAVES. Lisez les instructions avec attention. Ayez connaissance de toutes les commandes et de l’utilisation correcte du coupe-bordures /débroussailleuse
2. Assurez-vous que la Goupille d’arrêt Ø3.5 o Ø6
mm a été ôtée du carter d’angle et de l’adaptateur du moyeu avant de mettre le moteur en marche.
Évitez d’utiliser le coupe-bordures/débroussailleuse près de pierres, gravier, cailloux et matériaux simi
laires pouvant devenir des projectiles dangereux.
Avant de commencer, inspectez la zone de travail. Otez tous les objets tels que les bris de verre, clous, câbles et pierres qui peuvent devenir des projectiles dangereux s’ils sont projetés par le coupe-bordures/débroussailleuse. Otez toutes les ficelles, cordes ou toutes matières similaires qui peuvent s’emmêler dans la tête rotative.

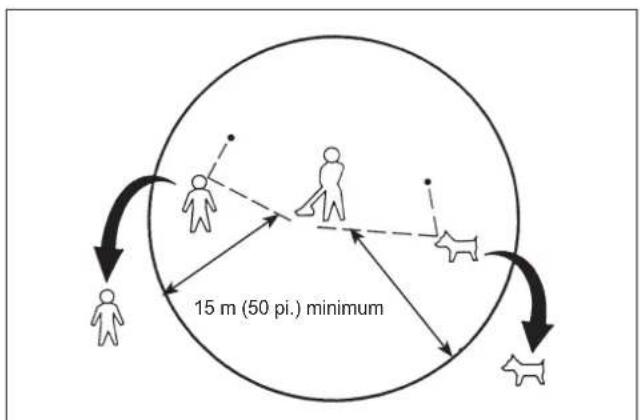

Ne laissez pas les enfants, les personnes tierces et les ani- maux pénétrer dans un rayon de 15m (50pi.) autour de l’utilisateur et du coupe-bordures/débroussailleuse.
Si vous êtes approché alors que vous utilisez le coupe-bor- dures/ débroussailleuse, arrêtez le moteur et la tête rotative.
7. Ne laissez jamais des enfants utiliser le coupe-bor-
dures/ débroussailleuse.
N’utilisez le coupe-bordures/ débroussailleuse qu’à la lumière du jour ou sous un éclairage artificiel adéquat.
9. N’utilisez jamais le coupe-bordures/ débroussail-
leuse sans les protections et autres dispositifs de sécurité appropriés.
Gardez toujours le coupe-bordures/débroussail- leuse à votre côté droit.
11. Ne levez pas la tête rotative au-dessus du niveau
12. N’approchez pas vos mains ou vos pieds près de
ou sous toute pièce rotative. Ecartez-vous tou- jours. N’approchez jamais les mains ou les pieds des pièces mobiles. Ne vous approchez pas des surfaces chaudes telles que le silencieux.
Lorsque vous coupez de grosses broussailles ou des petits arbres, faites toujours bouger le débroussailleuse de droite à gauche afin d’éviter un retour en arrière.
14. Placez bien vos pieds en équilibre. N’essayez pas
d’augmenter votre portée.
Utilisez l’outil convenant à la tâche. N’utilisez pas le coupe-bordures/ débroussailleuse pour un travail pour lequel il n’est pas recommandé par MARUYAMA. 3m (10pi.) minimum 15 m (50 pi.) minimum CORRECTE Pas de zone de retour en arrière Direction du mouvement INCORRECTE Direction du mouvement DANGER – Risque de rebond— FR-9 — Étiquettes de sécurité et instructions Les étiquettes de sécurité et instructions sont facilement visibles par l’utilisateur et sont situées près de toute zone de danger potentiel. Remplacez toute étiquette endommagée ou perdue.

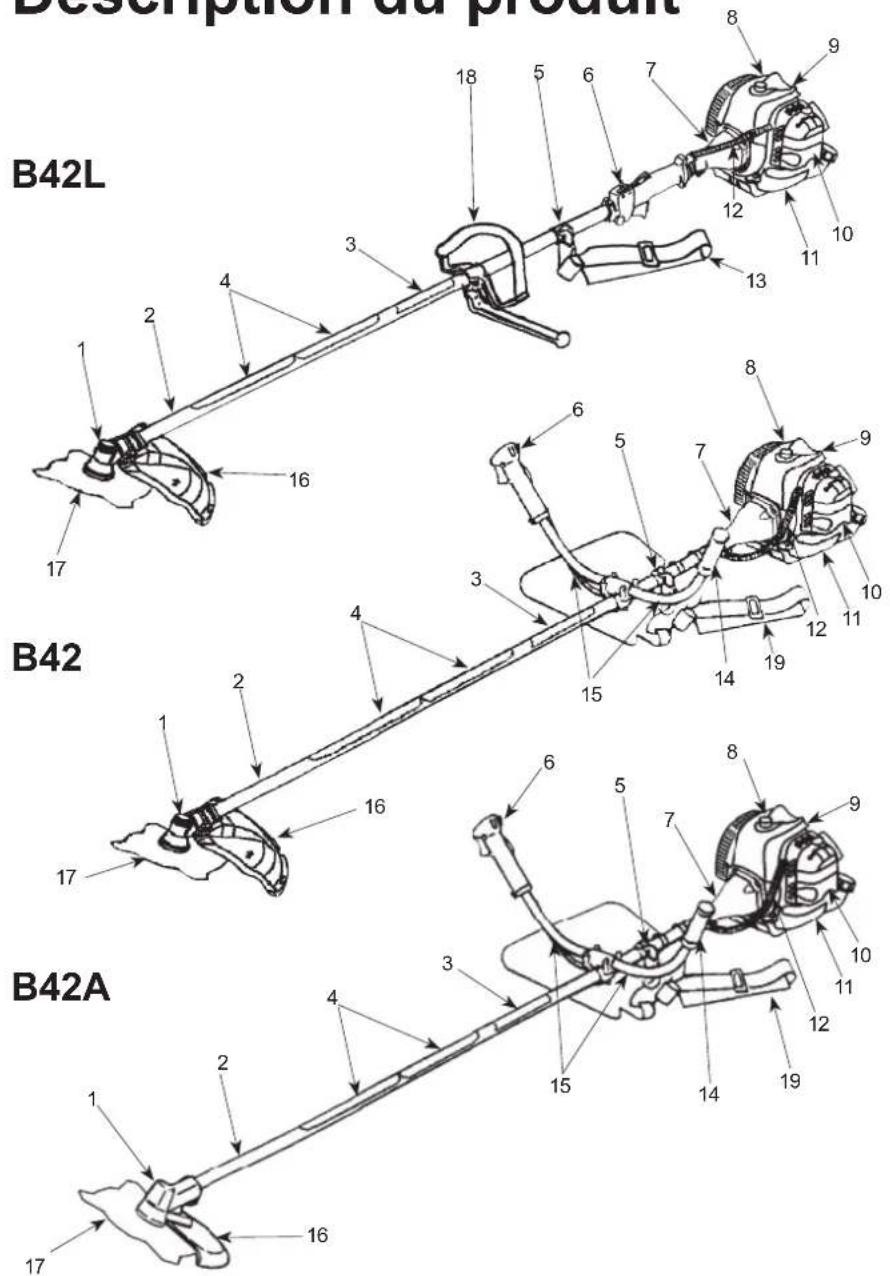

(Pièce No.221502) Description du produit
angle 2. Arbre de transmission 3. Nom du modèle 4. Etiquette de sécurité 5. Anneau de fixation pour le har-nais d’épaule 6. G chette d’accélérateur et bou- ton

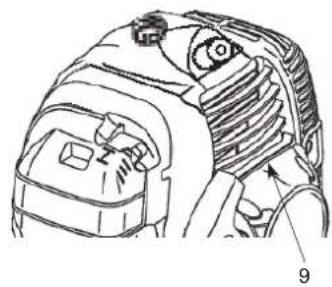

arrêt 7. Carter du tambour d’embrayage 8. Moteur 9. Numéro de série (à l’arrière du moteur)10. Filtre à air11. Réservoir de carburant Câble ďaccélérateur et câbles du bouton ďarrêt 13. Sangle d’épaule14. Poignée15. Poignée en forme de guidon16. Pare-débris17. Lame du débroussailleuse18. Poignée avant19. Harnais d’épaule

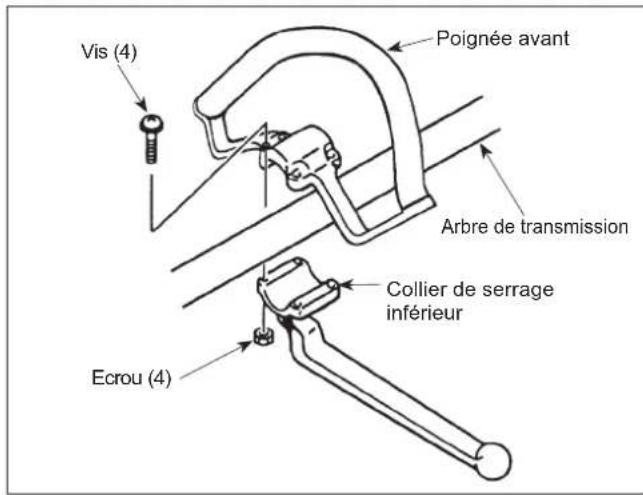

B42L B42 B42A 6— FR-10 — Montage Montage de la poignée avant
Placez l’poignée avant et le collier de serrage inférieur sur le puits environ 28 cm (11 po.) à partir de la fin du Commande des gaz et bouton d’arrêt d’urgence pour une position de poignée initiale.
2. Installez les quatre vis et les ecrou. Quittez les vis

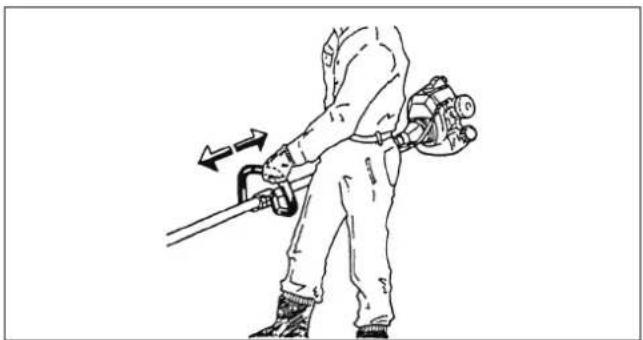

3. Replacez l’poignée avant en haut ou en bas l’arbre
de transmission à le la position la plus confortable, mais pas plus près que 22.8 cm (9 po.) à partir de la fin du changement d’arrêt.
4. Serrez les vis et les ecrou.

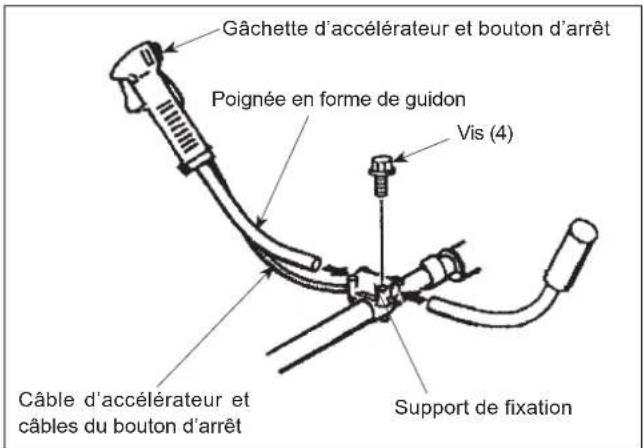

Montage de la poignée guidon IMPORTANT: Faites attention à ne pas endommager le câble des gaz et les câbles du bouton d’arrêt d’urgence lorsque vous ôtez la poignée guidon de la boîte d’emballage.
1. Dévissez quelque peu les quatre vis en haut du
support de fixation.
2. Insérez les parties gauche et droite de la poignée
guidon dans le support de fixation. Veuillez noter que la poignée guidon avec la g
chette d’accéléra- teur et bouton d’arrêt doivent être places du côté droit du coupe-bordures/débroussailleuse.
3. Réglez la poignée guidon dans la position
souhaitée, puis serrez les quatre vis.

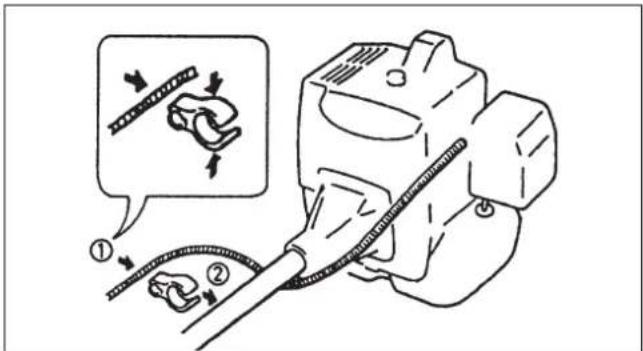

4. Fixez le Câble d’accélérateur et câbles du bouton

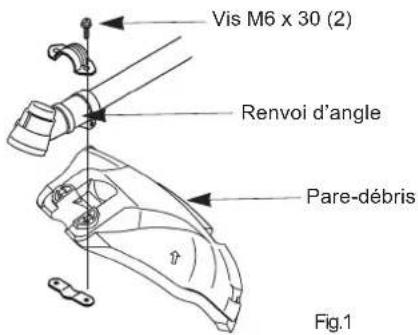

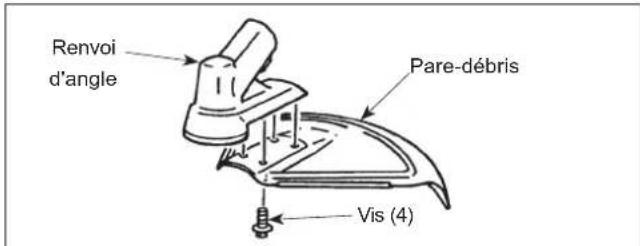

d’arrêt comme montré. Montage de la Pare-débris [B42L, B42] AVERTISSEMENT DANGER POTENTIEL
Des objets étrangers preuvent étre projetés Par le coupe-bordures/débroussailleuse.
Une personne qui reçoit un objets projeté peut être blessée.
Ne jamais utiliser le coupe-bordure/débroussail- leuse sans la pare-débris. ATTENTION RISQUE POTENTIEL
La lame à tronçonner est affûtée.
Le contact avec cette lame peut entraîner des blessures graves.
Maintenez vos mains, pieds et vêtements éloignés des lames à tronçonner
Câble d’accélérateur et câbles du bouton d’arrêtGâchette d’accélérateur et bouton d’arrêtSupport de fixationVis (4)Poignée en forme de guidonPoignée avantVis (4)Ecrou (4)Collier de serrage inférieurArbre de transmission— FR-11 — Pare-débris Fixer la pare-débris au renvoi d’angle a l’aide des deux vis M6 x 30 comme l’indique l’illustration ci-contre indique Fig. 1. Protection additionnelle (Installez la platine de cisaillement et l’extension de pro- tection sur la pare-débris).

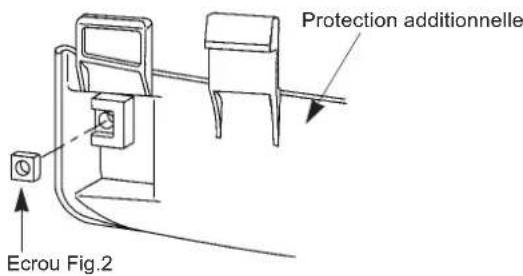

1. Inserer l’ecrou carte dans la protection addition-
nelle comme lndlque Fig. 2.

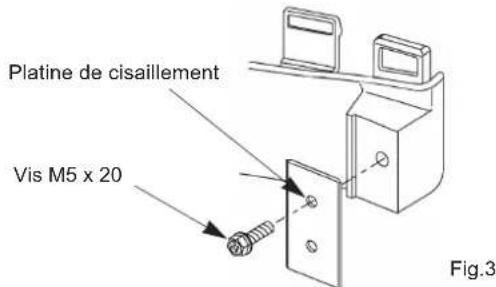

2. Fixez la platine de cisaillement sur la protection
additionnelle en utilisant la vis M5 x 20 et l’ecrou carre(Fig. 2), comme indique Fig. 3.

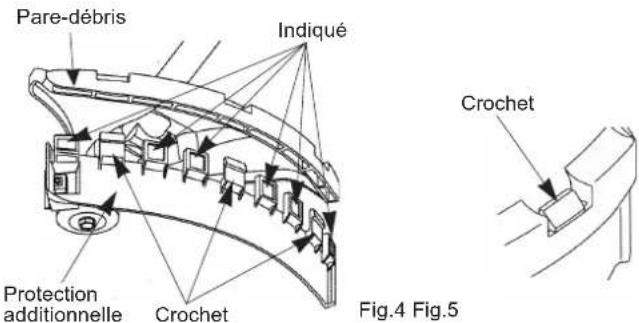

Integrez le guide dans le Pare-débris indiqué Fig. 4. Vérifiez que la position des trois crochets comme indiqué Fig. 5. [B42A] Protection de la lame Fixez la protection de la lame sur le carter avec les quatre vis M5 x 10. Montage du dispositif de coupe Tête du coupe [B42L, B42] IMPORTANT : s’assurer que la tête de coupe est prévue pour une ROTATION A GAUCHE (dans le sens anti-horaire) vue de la position de l’opérateur, et qu’elle est munie d’un M10 à filetage à gauche.
1. Déposer le écrou de la lame et le stabilisateur de
l’arbre attachant du renvoi d’angle. (garder l’ écrou de la lame et le stabilisateur). REMARQUE: le écrou de la lame présente un filetage à gauche. AVERTISSEMENT DANGER POTENTIEL
Des objets étrangers peuvent étre projetés Par le coupe-bordures/ débroussailleuse.
Une personne qui reçoit un objets projeté peut être blessée.
Ne jamais utiliser le coupe-bordure/ débroussail- leuse sans la protection. Renvoid'angleVis (4)Pare-débris AVERTISSEMENT DANGER POTENTIEL
Si la tête du coupe-bordures n’est pas bien serrée, en cours d’utilisation, elle peut se détacher du coupe-bordures.
CE QUI PEUT SE PASSER
- Ceci peut causer des dommages de la propriété ou blesser des personnes.
Assurez-vous que la tête du coupe-bor- dures est bien serrée à la pièce de fixa
tion dans le renvoi d’angle. Vis M5 x 20Platine de cisaillementFig.3Vis M6 x 30 (2)Renvoi d’anglePare-débrisFig.1Protection additionnelleEcrou Fig.2Fig.4 Fig.5Pare-débrisIndiquéCrochet CrochetProtection additionnelle— FR-12 —

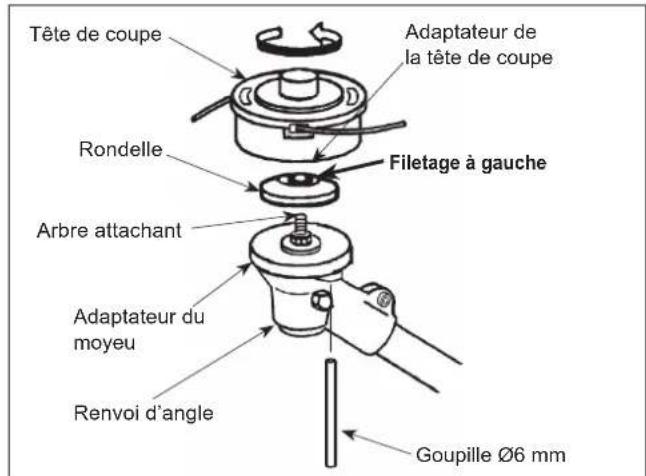

2. Aligner le trou situé sur le côté de l’adaptateur du
moyeu avec le trou de guidage dans le renvoi d’angle.
3. Insérer la goupille (Ø6 mm) dans le trou de l’adap-
tateur du moyeu et le trou de guidage dans le ren- voi d’angle pour bloquer l’arbre attachant.
4. Introduire la tête de coupe dans l’arbre attachant,
puis serrer la tête de coupe à la main. REMARQUE: la tête de coupe présente un filetage à gauche.
5. Retirer la goupille (Ø6 mm) de l’adaptateur du

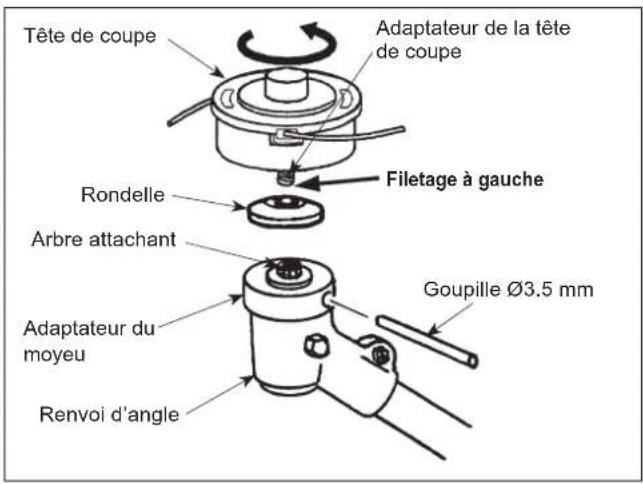

moyeu du renvoi d’angle. [B42A] IMPORTANT : s’assurer que la tête de coupe est prevue pour une ROTATION A GAUCHE (dans Ie sens anti-horaire) vue de la position de l’operateur, et qu’elle est munie d’un M8 it file- tage it gauche.

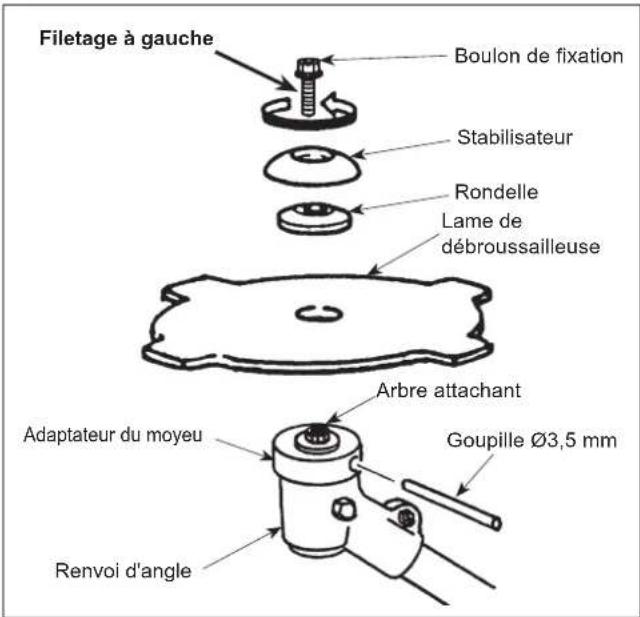

1. Deposer le Boulon de la lame et la rondelle de
l’arbre attachant du renvoi d’angle. Remarque: le boulon de la lame présente un filetage à gauche.
2. Aligner le trou situé sur le côté de l’adaptateur du
moyeu avec la rainure de guidage dans le renvoi d’angle.
Insérer la goupille (Ø3,5 mm) dans le trou de l’adap- tateur du moyeu et la rainure de guidage dans le renvoi d’angle pour bloquer l’arbre attachant,
4. Introduire l’adaptateur de la tête de coupe dans
l’arbre attachant, puis serrer la tête de coupe a la main. REMARQUE: la tête de coupe présente un filetage à gauche.
5. Retirer la goupille (Ø3,5 mm) de l’adaptateur du

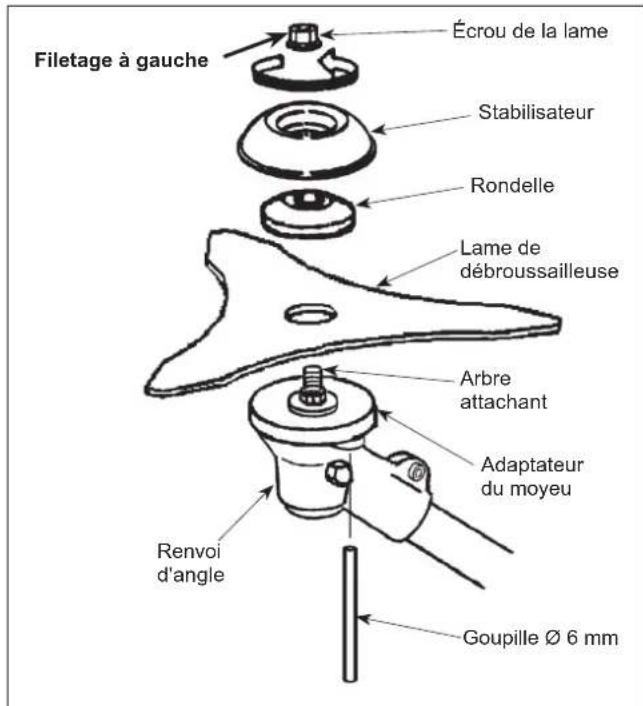

moyeu du renvoi d’angle. Lame du débroussailleuse [B42L, B42]
1. Déposer le écrou de la lame, le stabilisateur et la
rondelle de l’arbre attachant du renvoi d’angle. REMARQUE: le écrou de la lame présente un filetage à gauche.
2. Monter la lame du débroussailleuse sur l’adapta-
teur du moyeu, puis remonter la rondelle, l’ecrou bornbe ainsi que le boulon de la lame. AVERTISSEMENT DANGER POTENTIEL
Si la lame du débroussailleuse n’est pas bien serrée, en cours d’utilisation, elle peut se détacher du débroussailleuse.
CE QUI PEUT SE PASSER
- Ceci peut endommager la propriété ou blesser des personnes.
Assurez-vous que la lame du débrous- sailleuse est bien fixée sur la pièce de fixation dans le renvoi d’angle. ATTENTION DANGER POTENTIEL
La lame du débroussailleuse est affilee.
Un contact avec une lame affilee peut causer une blessure corporelie.
Portez des gants lorsque vous manipulez la lame. Renvoi d’angleGoupille Ø6 mmFiletage à gaucheAdaptateur du moyeuAdaptateur de la tête de coupeTête de coupeRondelleArbre attachantRenvoi d’angleGoupille Ø3.5 mmFiletage à gaucheAdaptateur du moyeuAdaptateur de la tête de coupeTête de coupeRondelleArbre attachant— FR-13 —
3. Aligner le trou situé sur le côté de l’adaptateur du
moyeu avec le trou de guidage dans le renvoi d’angle.
4. Insérer la goupille (Ø6 mm) dans le trou de l’adapta-
teur du moyeu et le trou de guidage dans le renvoi d’angle pour bloquer l’arbre attachant.
Serrer le écrou de la lame.
6. Retirer la goupille (Ø6 mm) de l’adaptateur du
moyeu du renvoi d’angle. [B42A]
1. Deposer le boulon de fixation de la lame, l’ecrou
bornbe et la rondelle de l’arbre attachant du renvoi d’angle. REMARQUE: le boulon de la lame presente un filetage à gauche.
2. Monter la lame du débroussailleuse sur l’adapta-
teur du moyeu, puis remonter la rondelle, l’ecrou bornbe ainsi que le boulon de la lame.
3. Aligner le trou situé sur le côté de l’adaptateur du
moyeu avec la rainure de guidage dans le renvoi d’angle.
Insérer la goupille (Ø3,5 mm) dans le trou de l’adaptateur du moyeu et la rainure de guidage dans le renvoi d’angle pour bloquer l’arbre attachant.
5. Serrer le boulon de la lame.
6. Retirer la goupille (Ø3,5 mm) de l’adaptateur du

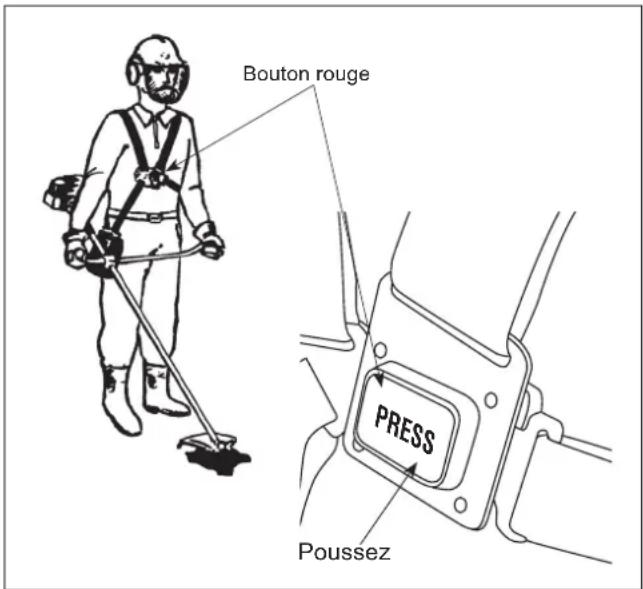

moyeu du renvoi d’angle. Fixation du harnais/ sangle d’épaule [B42L, B42] Enclencher le crochet dans l’anneau sur l’arbre de transmission. Pour ôter rapidement le harnais du coupe-bordures/ débroussailleuse, poussez le bouton rouge vers le haut. AVERTISSEMENT DANGER POTENTIEL
Si un harnais/ sangle d’épaule ou une bre- telle ne sont pas fixés sur le coupe-bordures/ débroussailleuse, une poussée latérale de la lame risque d’exposer l’utilisateur ou les spectateurs à un contact avec celle-ci.
Un contact avec la lame du coupe-bordures peut causer une blessure corporelle grave.
Ne jamais utiliser le coupe-bordures/ débroussailleuse sans y avoir fixé et sans utiliser le harnais/ sangle d’épaule ou une bretelle. Renvoi d'angle Boulon de fixation Stabilisateur Goupille Ø3,5 mm Filetage à gauche Rondelle Adaptateur du moyeu Bouton rouge PRESS Poussez Renvoi d'angle Écrou de la lame Stabilisateur Lame de débroussailleuse Goupille Ø 6 mm Filetage à gauche Rondelle Adaptateur du moyeu Arbre attachant Lame de débroussailleuse Arbre attachant— FR-14 — [B42A] Fixez le crochet sur l’anneau de l’arbre de transmission. Pour détacher rapidement la sangle de la coupe-bordures/ débroussailleuse, tirez sur la languette rouge vers le haut. Avant utilisation Huile et carburant 1. Ne fumez pas près de carburant.2. Mélangez et versez le carburant à l’extérieur, dans un endroit éloigné d’étincelles ou de flammes.3. Éteignez toujours le moteur avant de remettre du carburant. N’ôtez jamais le bouchon du réservoir de carburant alors que le moteur est en marche ou aussitôt après avoir arrêté le moteur. Ouvrez toujours lentement le bouchon du réser-voir de carburant pour libérer petit à petit toute surpression possible à l’intérieur du réservoir.5. Ne remplissez pas trop le réservoir de carburant. Arrêtez de le remplir à 6 mm-13 mm (1/4-1/2 po.) du haut du réservoir.6. Serrez bien le bouchon du réservoir de carburant, après avoir fait le remplissage. Essuyez tout carburant renversé avant de démarrer le moteur. Déplacez le coupe-bordures/débroussailleuse à au moins 3m (10pi.) du lieu de remplissage et du conte nant de carburant, avant de démarrer le moteur. Type d’huile recommandé Pour le mélange de carburant, n’utilisez que de l’huile deux temps MARUYAMA 50 : 1 ou une huile de qualité élaborée pour les moteurs deux temps à hautes perfor- mances, à refroidissement par air 3m (10pi.) minimum DANGER DANGER POTENTIEL• Dans certaines conditions, l’essence est très inflammable et présente de grands risques d’explosion.CE QUI PEUT SE PASSER Un feu ou une explosion dus au carburant peut vous brûler, brûler les autres et causer des dommages matériels.COMMENT ÉVITER LE DANGER• Utilisez un entonnoir et remplissez le réservoir de carburant à l’extérieur, dans une zone découverte, alors que le moteur est froid. Essuyez tout le car-burant qui se serait renversé. Ne fumez jamais lorsque vous manipulez un carburant et restez éloigné d’un feu nu ou de tout endroit où le carburant peut être enflammé par une étincelle. Ne remplissez pas totalement le réser-voir de carburant. Ajoutez le carburant dans le réservoir de carburant jusqu’à atteindre un niveau de 6 mm à 13 mm (1/4 à 1/2 po.) du haut du réservoir. Cet espace vide dans le réservoir permet au carburant de se dilater.• Stockez le carburant dans un contenant approuvé et ne le laissez pas à la portée des enfants.• N’achetez jamais plus de 30 jours deré serve de carburant. AVERTISSEMENT DANGER POTENTIEL L’essence contient des gaz qui peuvent accumuler de la pression à l’intérieur du réservoir de carburant.CE QUI PEUT SE PASSER Du carburant peut être pulvérisé lorsque vous ôtez le bouchon de carburant.COMMENT ÉVITER LE DANGER• Ôtez lentement le bouchon de carbu-rant afin d’éviter des blessures dues à la vaporisation de carburant.Languette rougeSangleAnneauCrochetTirez— FR-15 — IMPORTANT: N’utilisez pas d’huiles certifiées Marine Manufacturer’s Association (NMMA) ou BIA. Ces types d’huile moteur deux temps ne comportent pas les additifs convenant aux moteurs deux temps à refroidissement par air et risquent d’endommager le moteur. N’utilisez pas d’huile moteur automobile. Ce type d’huile moteur ne comporte pas les additifs con- venant aux moteurs deux temps à refroidissement par air et risque d’endommager le moteur. Type de carburant recommandé Utilisez de l’essence sans plomb fraîche et propre, y compris de l’essence oxygénée ou reformulée, avec un niveau d’octane supérieur ou égal à 89. Afin d’assurer la fraîcheur de l’essence, ne l’achetez qu’en une quantité nécessaire pour 30 jours. L’utilisation d’essence sans plomb réduit les dépôts dans la chambre de combustion et allonge la durée de vie de la bougie. L’utilisation d’une essence super n’est ni nécessaire ni recommandée. Utilisation d’additifs de carburants IMPORTANT: JAMAIS UTILISER D’ALCOOL,
LA MACHINES. Mélange d’essence et d’huile IMPORTANT: Le moteur utilisé avec ce coupe- bordures/débroussailleuse est à deux temps. Les pièces mobiles internes du moteur, à savoir, le vilebrequin, les roulements, les paliers des axes de piston et les surfaces de contact entre le pis- ton et la paroi, nécessitent un mélange d’huile avec l’essence pour la lubrification. L’absence d’apport d’huile à l’essence ou le mélange d’huile avec l’essence dans des propor- tions inadéquates provoquera de graves dégâts au moteur et annule la garantie. Pour le pré-mélange de carburant, utilisez l’huile deux temps MARUYAMA Premium Mix, ou son équivalent, ISO-L-EGD & JASO FC avec une qualité supérieure minimum de 89 octanes. L’huile 2-temps MARUYAMA est spé- cialement formulée pour répondre aux exi- gences des moteurs 2-temps de haute perfor- mance et à faible taux d’émission d’air. L’utilisation d’autres huiles peut engendrer des problèmes de maintenance qui ne seront peu- têtre pas couverts par la garantie. Mélange de carburant Le rapport d’huile est de 50 parties d’essence pour une partie d’huile, soit 50 : 1. REMARQUE: N’utilisez jamais un rapport de mélange inférieur à 50 : 1, quelles que soient les ins
tructions de mélange figurant sur le bidon d’huile. Un rapport inférieur à 50 : 1 (60 : 1, 80 : 1, 100 : 1, par exemple) réduit la lubrification des pièces internes du moteur et risque d’endomma
ger celui-ci. Tableau de mélange de carburant Essence 50:1 huile du 2-temps 1 gallon 2.6 oz. 2 gallons 5.1 oz. 5 gallons 12.8 oz. 1 litre 20 mL 5 litres 100 mL Instructions de mélange IMPORTANTE: Ne mélangez jamais l’essence et l’huile directement dans le réservoir de car
burant du coupe-bordures/ débroussailleuse.
1. Mélangez toujours le carburant et l’huile dans un
récipient propre approuvé pour l’essence.
2. Marquez le bidon pour l’identifier comme
mélange pour le coupe-bordures/débroussailleuse. 50:1— FR-16 —
3. Remplissez le récipient d’essence sans plomb ordi-
naire jusqu’à la moitié de la quantité d’essence nécessaire.
4. Ajoutez la quantité correcte d’huile et ensuite le
Fermez le bidon et secouez-le pour mélanger l’huile et l’essence avant de remplir le réservoir du coupe-bordures/débroussailleuse.
6. Lors du remplissage du réservoir de carburant du
coupe-bordures/débroussailleuse, nettoyez autour du bouchon pour éviter que la poussière et les débris ne pénètrent dans le réservoir lors du retrait du bouchon.
7. Secouez toujours le bidon de mélange de carbu-
rant momentanément avant de remplir le réservoir de carburant.
8. Utilisez toujours un bec verseur ou un entonnoir
lors du plein pour éviter un déversement.
9. Ne remplissez le réservoir qu’à 6 mm- 13 mm (1/4
- 1/2 po.) du haut du réservoir. Évitez de remplir le réservoir jusqu’en haut. Mise en marche et arrêt Avant de mettre le moteur en marche
1. Remplissez le réservoir de carburant comme
indiqué au chapitre Avant utilisation de ce manuel. (page FR-14).
Mettez le coupe-bordures/débroussailleuse par terre.
3. Assurez-vous que la zone ne comporte pas de
verre cassé, de clous, de fils, de clous, de câbles, de cailloux ou d’autres débris.
4. Ne laissez pas les passants, enfants et animaux
s’approcher de la zone de travail. Mise en marche du moteur à froid Le carburateur de ce moteur est équipé d’une poire d’amorçage et d’un starter. Pour mettre en marche un moteur “à froid” correctement, veuillez suivre la procédure suivante:
1. Pompez la poire d’amorçage jusqu’à ce que l’es-
sence soit visible et s’écoule dans la conduite de retour de carburant dans le réservoir. (L’essence d’écoulant doit être presque transparente, sans mousse ni pleine de bulles d’air.)
2. Mettez la tirette du starter du démarreur en position
fermée ( ) et bouton d’arrêt d’urgence sur “START” (ON).
3. La gâchette dʼaccélérateur en position ralenti
accéléré, tirez sur la poignée du démarreure.
4. Quand le moteur tourne, tournez la tirette du star-
ter en position Ouvert ( ). Puis serrez et relâ- chez le câble de la gâchette dʼaccélérateur pour lui permettre de retourner en position de ralenti. AVERTISSEMENT DANGER POTENTIEL
Les composants de votre recoilstarter Assemblée sont sous tension de ressort éle
vée. Se il est mal démonté ces pièces vous maystrike avec une force considérable, pou
vant entraîner enjuillet personnel.
Contact avec les pièces peut causer sévère blessures.
Ne tentez jamais de démonter votrereculer ensemble démarreur-vous. Consultez tou
jours votre autorisée MARUYAMA reven- deur pour réparation par un personnel qualifié Les techniciens de service. Poire d'amorçageConduite de retour de carburantPoignée du démarreurTirette du starterPosition ralentiBlocage du démarrage du ralenti accéléréBouton d’arrêt d’urgencePosition ralenti accéléréSTART (ON)STOP (OFF)— FR-17 — Si le moteur s’arrête de tourner avant que vous mettiez le tirette du starter en position ouvert (
Ouvrez le tirette du starter, tirez sur la poignée du démarreur, tout en maintenant le câble de la gâchette dʼaccélérateur en position ralenti accéléré. Redémarrage à chaud Pour démarrer un moteur qui est déjà réchauffé (redé- marrage à chaud), ou si la température ambiante est supérieure à 20°C (68°F):
1. Pompez la poire d’amorçage jusqu’à ce que l’es-
sence soit visible et s’écoule dans la conduite de retour de carburant dans le réservoir. (L’essence d’écoulant doit être presque transparente, sans mousse ni pleine de bulles d’air.)
2. Mettez la tirette du starter en position ouverte
) et mettez le bouton d’arrêt sur “START” (ON).
3. Laissez la gâchette dʼaccélérateur à mi-régime et
tirez la poignée du démarreur.
Si le moteur ne démarre pas après trois à quatre tenta- tives, suivez les instructions dans le mise en marche du moteur à froid Section Procédure (FR-16). Si le moteur ne démarre pas après que vous avez suivi la procédure, contactez un concessionnaire agréé MARUYAMA. Arrêt du moteur:
1. Relâchez la gâchette dʼaccélérateur.
2. Mettez le bouton d’arrêt d’urgence sur “STOP”
(OFF). Utilisation Position d’utilisation d’un coupe-bordures/ débroussailleuse Avant d’utiliser le coupe-bordures/ débroussailleuse
effectuez les vérifications suivantes:
1. Assurez-vous que l’outil de retenue (tige de Ø3.5
ou Ø6 mm) a été ôté du carter et de l’adaptateur boss, avant de mettre le moteur en marche.
2. L’utilisateur doit porter le harnais fixé au coupe-
bordures/débroussailleuse et le coupe-bordures/ débroussailleuse doit être placé sur le côté droit de l’utilisateur.
3. La main droite de l’utilisateur doit tenir la poi-
gnée guidon droite, avec les doigts sur la gâchette dʼaccélérateur.
4. La main gauche doit tenir la poignée guidon
gauche avec les doigts et le pouce enserrant complètement la poignée.
Ne tirez pas sur le cordon du démarreur jusqu’au bout. ATTENTION Position ralentiBlocage du démarrage du ralenti accéléréBouton d’arrêt d’urgencePosition ralenti accéléré AVERTISSEMENT DANGER POTENTIEL
Des objets étrangers peuvent être projetés par le coupe-bordures/ débroussailleuse.
Entrer en contact avec des objets projetés peut causer des blessures corporelles.
N’utilisez jamais le coupe-bordures/ débroussailleuse sans que soit montée sa protection de lame.
- Veuillez lire les instructions de sécurité page FR-7, concernant l’utilisation cor
recte du coupe-bordures/ débroussailleuse. ATTENTION Lunettes de pro-tectionVotre main gauche doit tenir la poignée gauche, avec les doights et le pouce recouvrant complètement la poignéeLa lame de coupe doit être à proximité du sol ou parellèle au solProtége-oreillesVotre main droite doit tenir la poignée droite, avec les doigts sur la gâchette dʼaccéléra- teur
START (ON)STOP (OFF)— FR-18 —
5. Accélérer et maintenir le moteur à la vitesse de
coupe avant de vous approcher de l’herbe à couper.
6. Lorsque vous ne coupez pas, libérez toujours la
manette de gaz et permettez au moteur de revenir à la vitesse de ralenti.
7. Lorsque vous changez de site de travail, arrêtez
toujours le moteur du coupe-bordures/ débroussailleuse.
- Si la lame de coupe se bloque, arrêtez immédiate- ment le moteur.
Assurez-vous que toutes les pièces en mouvement se sont arrêtées et débranchez la bougie d’allumage avant de vérifier si le matériel est endommagé.
- N’utilisez jamais un coupe-bordures/débroussail- leuse dont une pièce de coupe ou de protection est écaillée, fendue ou cassée. [B42L, B42] IMPORTANT: Pour détacher rapidement le harnais du coupe-bordures/débroussailleuse, appuyez sur le bouton rouge. [B42A] IMPORTANT: Pour détacher rapidement la sangle de la coupe-bordures/débroussailleuse, tirez sur la languette rouge vers le haut. AVERTISSEMENT DANGER POTENTIEL
Si un harnais d’épaule ne sont pas fixés sur le coupe-bordures/débroussailleuse, une poussée latérale de la lame risque d’exposer l’utilisateur ou les specta-eurs à un contact avec celle-ci.
Si le débroussailleuse n’est pas mis cor- rectement sur le côté droit de l’utilisa- teur, une poussée latérale de la lame peut exposer l’utilisateur et les spectateurs à un contact avec la lame.
Entrer en contact avec la lame du dé- broussailleuse peut causer des bles
- N’utilisez jamais le débroussailleuse sans monter et utiliser le harnais.
- Utilisez toujours le débroussailleuse en le plaçant sur votre côté droit.
Lorsque vous utilisez le coupe-bordures
débroussailleuse, portez toujours des gants et des vêtements de protection. ATTENTION Bouton rouge PRESS PoussezLanguette rougeSangleAnneauCrochetTirez— FR-19 — Couper avec un tête de coupe
- Le coupage est fait par le fil. Le fil doit rester tendu pendant le coupage.
Ne forcez pas le fil dans la matière. Forcer le fil le ferait battre contre la matière, nécessitant d’en utili
ser plus et obtenant de mauvais résultats de coupage

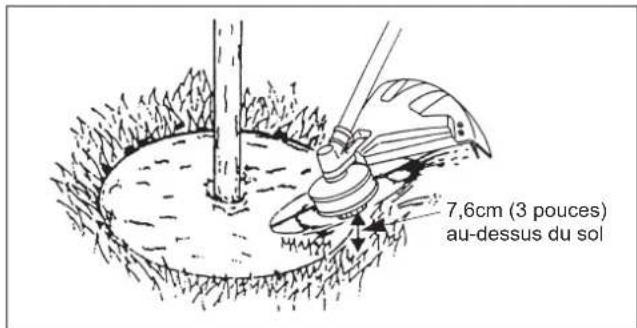

Taille Tenez la tête du coupe-bordures à environ 7,6 cm (3 pouces) du sol, à angle droit. Ne laissez que le fil entrer en contact. Désherbage Pour ôter les mauvaises herbes, tenez la tête du coupe- bordures à environ 7,6 cm (3 pouces) du sol et à angle droit. Laissez le bout du fil toucher le sol et couper la végétation de la surface. Tonte Gardez le fil parallèle au sol et faites de lents mouve- ments latéraux. Instructions pour la coupe AVERTISSEMENT DANGER POTENTIEL

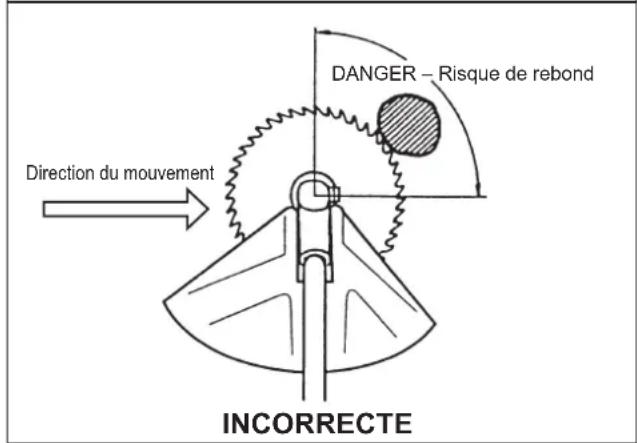

En coupant de grosses broussailles ou de petits arbres, dans la mauvaise direction, la lame du débroussailleuse peut donner des retours en arrière.
Entrer en contact avec la lame du débroussailleuse peut causer des bles

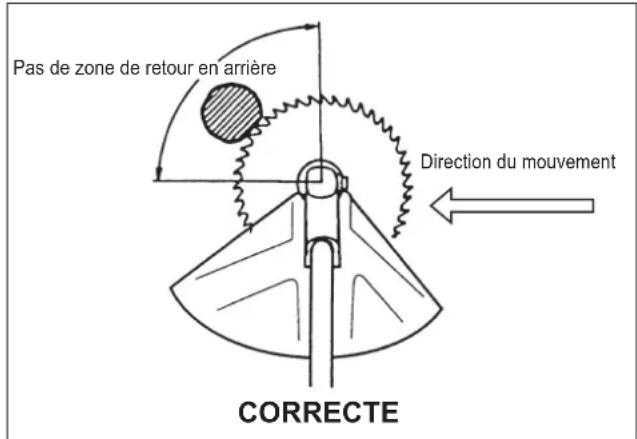

Lorsque vous coupez de grosses brous- sailles ou de petits arbres, bougez tou
jours le débroussailleuse de droite à gauche, tel que montré. 7,6cm (3 pouces) au-dessus du sol INCORRECTE 7,6cm (3 pouces) au-dessus du sol7,6cm (3 pouces) au-dessus du sol CORRECTE— FR-20 — Lors de la coupe de grosses branches ou de petits arbres, bougez toujours le débroussailleuse de droite à gauche. Le bouger de gauche à droite peut causer un retour en arrière de la lame. Lames du débroussailleuse
1. N’utilisez que la lame (pièce détachée
MARUYAMA authentique) correspondant à l’uti- lisation et au modèle du débroussailleuse.
2. Avec précaution, vérifiez l’état de la lame avant et
après l’avoir utilisée.
3. Aiguisez les lames émoussées. Remplacez toute
lame usée, fendue ou endommagée.
4. Si une lame a une façon bizarre de tourner ou de
vibrer, remplacez-là ou l’adaptateur boss par des pièces détachées MARUYAMA authentiques. Entretien L’entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions peuvent être effectués par tout établissement de réparation ou particulier, cepen
dant, les réparations sous garantie doivent être effectuées par un concessionnaire ou un centre d’entretien agréé par MARUYAMA Manufacturing Company, Inc. L’utilisation de pièces qui ne sont pas équivalentes en performance et durabilité aux pièces homologuées risque de compromettre l’efficacité du système de contrôle de la pollution d’avoir une incidence sur le résultat d’une réclamation sous garantie. Entretien sur les moteurs à faible émission d’aujourd’hui est encore plus critique pour la plus longue vie et une meilleure performance. Particulièrement critique sont des ltres à air et de carburant, étincelle gamme prise de chaleur, refroidissement zone d’admission d’air et les la
cunes propres de la bobine et la bougie. Réglage du ralenti Ce coupe-bordures/ débroussailleuse est équipé d’un car- burateur de mélange de carburant non réglable. La vitesse de ralenti du moteur est le seul réglage effectué par l’utilisateur. La tête rotative peut tourner au cours du réglage du ralen
ti. Veuillez porter l’équipement de protection individuelle recommandé et suivre toutes les instructions de sécurité. AVERTISSEMENT DANGER POTENTIEL
Pour effectuer les réglages du carbura- teur, le moteur doit être en marche.
Lorsque le moteur est en marche, la tête rotative tourne et les autres pièces sont en mouvement.
Entrer en contact avec la tête rotative ou d’autres pièces en mouvement peut cau
ser des blessures corporelles graves ou même la mort.
Tenez toujours les mains, les pieds et les vêtements loin de la tête rotative et des autres pièces mobiles.
Lorsque vous effectuez des réglages du car- burateur, éloignez les spectateurs et les animaux de la machine. AVERTISSEMENT
Réglage du ralenti doit être vérifié à chaque fois que l’appareil est exploité. Vis de réglage duralenti CORRECTE Pas de zone de retour en arrièreDirection du mouvement INCORRECTE Direction du mouvementDANGER – Risque de rebond— FR-21 — Gardez vos mains et votre corps loin de la tête rotative. Lorsque la gâchette dʼaccélérateur est libérée, le moteur doit revenir à une vitesse de ralenti comprise entre 2400 - 2800 min
ou juste en-dessous de la vitesse d’engagement de l’embrayage. Quand le moteur est au ralenti, la tête rotative ne doit pas tour- ner et le moteur ne doit pas caler (doit s’arrêter de marcher). Pour régler le ralenti du moteur, faire tourner la vis de réglage du ralenti sur le carburateur.
- Tournez la vis de ralenti vers l’intérieur (dans le sens des aiguilles d’une montre) pour augmenter la vitesse de ralenti du moteur.
- Tournez la vis vers l’extérieur (dans le sens con- traire des aiguilles d’une montre) pour diminuer la vitesse de ralenti du moteur. Si un réglage du ralenti est nécessaire, et si après le réglage, la tête rotative tourne toujours ou si le moteur cale, arrêtez immédiatement d’utiliser le coupe-bor- dures/débroussailleuse ! Contactez votre concessionnaire agréé MARUYAMA local pour assistance et entretien. Filtre à air Intervalle d’entretien
- Le filtre à air doit être nettoyé tous les jours plus souvent en cas de travail dans des conditions extrêmement poussiéreuses.
- Remplacez-le après 100 heures d’utilisation. Nettoyage du filtre à air
1. Desserrez le bouton et retirez le couvercle du
2. Otez l’élément en mousse.
3. Nettoyez l’élément en mousse avec de l’eau chaude
savonneuse. Laissez-le sécher complètement.
4. Appliquez une couche légère d’huile de moteur
SAE 30 sur l’élément en mousse et pressez celuici pour en ôter tout l’excès d’huile.
5. Réassemblez l’élément en mousse et le couvercle
du filtre à air. Filtre à carburant Intervalle d’entretien
- Le filtre à carburant doit être remplacé après 100 heures d’utilisation.
- Les filtres à carburant nécessitant un remplace- ment plus fréquent peut indiquer les débris dans le réservoir de carburant. Remplacement du filtre à carburant Le filtre à carburant est fixé à l’extrémité de la conduite de prise de carburant dans le réservoir de carburant. Pour remplacer le filtre à carburant:
Assurez-vous que le réservoir de carburant est vide.
2. Retirez le bouchon de carburant.
3. À l’aide d’un fil de fer crocheté, retirez avec
précaution le filtre à carburant par son ouver- ture. Faites attention de ne pas “hameçon” le conduite de prise de carburant. Remplacer immé- diatement en cas de perforation!
Saisissez la conduite de carburant à côté du rac- cord du filtre à carburant et retirez le filtre, sans relâcher la conduite.
5. Tout en tenant la conduite à carburant, fixez le
filtre à carburant neuf.
Remettez en place le filtre à carburant dans le réser- voir de carburant.
Assurez-vous que le filtre à carburant n’est pas coincé dans un coin du réservoir et que la conduite de carbu
rant n’est pas vrillée avant de remplir le réservoir. BoutonCouvercle du filtre à airÉlément en mousseFiltre à carburantConduite de prise de carburantCâble— FR-22 — Bougie Intervalle d’entretien
- La bougie doit être retirée du moteur et vérifiée toutes les 25 heures d’utilisation.
- Remplacez la bougie toutes les 100 heures d’utilisation. Entretien de la bougie
1. Le moteur étant à température ambiante, tournez
le capuchon du conducteur haute tension de la bougie plusieurs fois d’avant en arrière pour le desserrer, retirez-le ensuite de la bougie.
2. Retirez la bougie.
3. Une fois la bougie retirée, les électrodes peuvent
être nettoyées avec une brosse dure.
4. Réglez l’écartement des électrodes entre 0,6 et
0,7mm (0,024- 0,028 po.).
5. Remplacez la bougie si elle est salie d’huile,
endommagée ou si les électrodes sont usées.
Ne serrez pas trop la bougie en la posant. Le couple de serrage est de 10,7- 16,6 N•m (95- 148 po∙lbs.).
7. Toujours utiliser la gamme de chaleur spécifique de
la bougie. Ceci est particulièrement critique à faible émission d’aujourd’hui moteurs. Pour de meilleurs résultats, utilisez la exacte remplacement. Ailettes de refroidissement du cylindre Intervalle d’entretien
Les ailettes de refroidissement doivent être nettoyées toutes les 25 heures de fonctionnement ou une fois par semaine, à la première des échéances.
L’air doit s’écouler librement dans et autour des ailettes de refroidissement afin d’éviter une surchauffe du moteur. L’accumulation de feuilles, d’herbe, de poussière et de débris sur les ailettes augmente la température de fonctionnement du moteur, ce qui en réduit les performances et la durée de vie. Nettoyage des ailettes de refroidissement du cylindre
Lorsque le moteur est à température ambiante, desserrez le bouton et ôtez le couvercle de filtre à air.
2. Desserrez le bouton et levez le capot du cylindre.
3. Nettoyez toute la poussière et tous les débris des
ailettes de refroidissement et autour de la base du cylindre.
4. Ne négligez pas le nettoyage de l’air de refroidisse
ment zone apport en dessous du carter et audessus du réservoir de carburant! Cette zone doit être libre de débris et de obstruction pour le moteur refroidir correctement.
Réinstallez les capots du cylindre et couvercle du filtre à air. Pare-étincelles Intervalle d’entretien
- Le pare-étincelles doit être vérifié et nettoyé après 25 heures d’utilisation.
- Remplacez le tamis s’il ne peut être totalement net- toyé ou s’il est endommagé. AVERTISSEMENT DANGER POTENTIEL
La surface du silencieux devient chaude quand le coupe-bordure/ débroussailleuse fonctionne et elle reste chaude pendant encore quelques temps après que le moteur est arrêté.
Entrer en contact avec les surfaces chaudes d’un silencieux peut causer des brûlures.
Assurez-vous que le silencieux est refroidi avant de vérifier et de nettoyer le pare-étincelles. 0,6 - 0,7 mm (0,024 - 0,028 po.)Capot du cylindreAletas derefrigeraciónBouton— FR-23 — Entretien du pare-étincelles
Lorsque le moteur est à température ambiante, desserrez le bouton et ôtez le couvercle de filtre à air.
2. Desserrez le bouton et soulevez le capot du
Otez la vis située sur le côté de l’orifice d’échappe- ment et qui maintient en place le pare-étincelles.
4. Otez le pare-étincelles en utilisant une paire de
pinces adéquate. REMARQUE: Au cours du démontage, n’écra- sez pas ou ne tordez pas la bride du pare-étincelles.
5. Le tamis peut être nettoyé en utilisant un solvant
non inflammable et une brosse métallique dure. REMARQUE: Si toutes les pièces détachées ne peuvent être totalement nettoyées, elles doivent être remplacées.
6. Pour le montage, installez le pare-étincelles dans
l’orifice d’échappement, tout en alignant les trous dans la bride du pare-étincelles pour la vis de fixation. Puis posez la vis.
7. Réinstallez les capots du cylindre et couvercle du
filtre à air. Silencieux d’échappement Intervalle d’entretien Le silencieux doit être vérifié et nettoyé toutes les 100 heures d’utilisation. Entretien du silencieux
1. Lorsque le moteur est à température ambiante,
desserrez le bouton et ôtez le couvercle de filtre à air.
2. Desserrez le bouton et soulevez le capot du
3. Retirez le pare-étincelles situé avec une paire de
pinces adéquates. REMARQUE: Ne pas écraser ou déformer la bride pare-étincelles lors de l’enlèvement.
4. Retirez les vis à trois pans qui retiennent le corps du
silencieux au cylindre.
5. Nettoyez l’orifice d’échappement du cylindre, l’ori
fice d’échappement du silencieux et le pare-étincelles avec un solvant de sécurité et une brosse dure. IMPORTANT: Faites attention de ne pas laisser de la terre ou des debris tomber dans les orifices d’échappement, car cela pourrait endommager le moteur.
6. Pour réassembler le corps du silencieux et le cylindre,
appliquez Removal Loctite (solvant) sur les vis à trois pans, puis réinstallez et serrez les trois vis.
7. Réinstallez le pare-étincelles sur le corps du silen
cieux, puis replacez et serrez la vis.
8. Réinstallez les capots du cylindre
et couvercle du filtre à air. Removal Loctite (solvant) Corps du silencieux Pare-étincelles Vis— FR-24 — Renvoi d’angle Intervalle d’entretien Le renvoi d’angle doit être vérifié pour lubrification, après 30 heures d’utilisation. Lubrification du renvoi d’angle Retirez le dispositif de coupe et l’adaptateur du moyeu. Nettoyez toute la terre et les débris de la zone entre l’adap
tateur du moyeu et le renvoi d’angle. Retirez le bouchon dugrasseur sur le côté du renvoi d’angle. Tout en faisant tourner arbre attachant d’assemblage, injectez de l’huile de porter à base de lithium (P/N 211337) dans le trou du grais
seur jusqu’à ce que le renvoi d’angle soit rempli. Réinstallez l’adaptatateur du moyeu et le bouchon du graisseur. Nettoyage et serrage normaux Le coupe-bordures/débroussailleuse MARUYAMA four- nira une performance maximum pour de nombreuses heures s’il est correctement entretenu. Un bon entretien comprend la vérification régulière du bon serrage de toutes les pièces de fixation et le nettoyage de la machine entière. Aiguisage de la lame IMPORTANT: Remplacez toute lame usée, fendue ou endommagée. IMPORTANT: Aiguisez chaque dent de façon égale afin que la lame tourne doucement. Si vous aiguisez une lame avec une meule, ne sur- chauffez pas la lame et ne trempez pas une lame chaude dans l’eau pour la faire refroidir. Lame à quatre dents Aiguisez avec une lime plate à taille simple. Lame à huit dents Aiguiser avec une lime plate à taille simple et une lime ronde. AVERTISSEMENT DANGER POTENTIEL
Quand le moteur tourne, le dispositif de coupe tourne et les autres pièces sont en mouvement.
Entrer en contact avec la tête rotative ou une autre pièce en mouvement peut causer une blessure personnelle grave ou même la mort.
Éteignez toujours votre coupe-bordures
débroussailleuse avant de le nettoyer ou de faire des opérations d’entretien. 3 mm (0.118 po.)2 – 3 mm (0,079 – 0,118 po.)7-8 mm (0,275 – 0,315 po.)10 mm (0,394 po.)Rayon de 1.5 – 2.5 mm(0,059 – 0,098 po.)Huile de porter (P/N 211337)Bouchon du graisseurTrou du graisseurAdaptateur du moyeuArbre attachantRenvoi d’angle— FR-25 — Lame à 80 dents Aiguiser avec une lime plate à taille simple et une lime ronde. Remisage Pour un remisage à long terme du coupe-bordures/ débroussailleuse:
1. Videz le réservoir de carburant dans un bidon de
stockage de carburant adapté.
2. Pompez la poire d’amorçage sur le carburateur
jusqu’à ce que le carburant soit chassée dans la conduite transparente de retour de carburant.
3. Faites tourner le moteur pour retirer le carburant
restant dans le carburateur.
4. Effectuez toutes les procédures d’entretien régulier
et toutes les réparations nécessaires.
5. Retirez la bougie et appliquez une petite quantité
d’huile dans le cylindre
6. Tirez une fois sur la corde du démarreur.
7. Tirez lentement la poignée du démarreur pour
amener le piston en haut du cylindre.
8. Replacez la bougie.
9. Remisez le coupe-bordures/débroussailleuse dans
un endroit sec, à l’abri de la chaleur excessive, des étincelles ou d’une flamme nue. ATTENTION DANGER POTENTIEL
Lorsque vous tirez sur la poignée du démarreur, de l’huile peut gicler sur l’orifice de bougie.
L’huile peut causer une blessure aux yeux. COMMENT
- Protégez vos yeux et n’approchez pas votre visage de l’orifice de bougie.
1.4 – 1.7 fois l’épaisseur originale de la lameRayon de 1 – 1,5 mm(0,039 – 0,059 po.)Épaisseur de la lame
40° 80° 5°— FR-26 — Dépannage ●: L’entretien doit être réalisé par un concessionnaire agréé MARUYAMA. ■: Effectuez l’entretien plus souvent lors de conditions de fonctionnement poussièreuses. REMARQUE: Les intervalles d’entretien indiqués doivent être utilisés comme indication. L’entretient sera réalise plus fréquemment, si nécessaire, selon les conditions d’utilisation. Utilisez l’huile pour moteur deux-temps MARUYAMA 50:1. Pour toute assistance, veuillez contacter votre concessionnaire agréé MARUYAMA local. Période d’entretien Durabilité d’émission de 300 heures.
1. Poids sans carburant, accessoire de coupe et sangle.
Problème Cause Mesure correctrice Ne moteur ne démarre pas • Le bouton d’arrêt d’urgence “STOP” est sur off (position d’arrêt)
- Le réservoir de carburant est vide
- La poire d’amorçage n’a pas été pressée sufsamment
Placez le bouton sur “ON” (marche)
Remplissez le réservoir de carburant
Pressez la poire d’amorçage jusqu’à ce que le carburant s’écoule dans la conduite de retour de carburant
Reportez-vous à la procédure de dé- marrage à chaud Le moteur ne fonctionne pas au ralentí La vitesse du ralenti n’a pas été correctement réglée. Réglez la vitesse du ralenti. Le moteur manque de puissance ou cale lors de coupe. Le câble de la gâchette dʼaccélérateu
est desserré. Le ltre à air est sale Le pare-étincelles est bouché ou L’orice d’échappement Serrez le câble de la gâchette dʼaccélérateur Nettoyez ou remplacez le filtre à air. Nettoyez le pare-étincelles ou l’orifice d’échappement Entretien Quotidien Toutes les 25 heures Toutes les 50 heures Toutes les 100 heures Véries et ajouter de l’essence
Véries qu’il n’y a pas de fuite de carburant
Véries que les boulons, écrous et vis sont tous serrés et qu’il n’en manque aucun
Véries le rélage de la vitesse de ralenti du motor
Nettoyes le ltre à air
Nettoyes le pare-étincelles et réglez l’écartement des électrodes
Retires la poussière et la saleté des ailettes d'échappement
Nettoyes le pare-étincelles
Serrez les boulons et les écrous
Retires les résidus de carbone de l’orice d’échappement
Remplaces le tre à carburant
Retires les résidous de carbone de la tête du piston et de la chambre de combustion
Retires les résidus de carbone des orices de transfert
Remplaces le tube de carburant et le joint torique du bouchon du réservoir de carburant C’est recommended pour remplacer chaques 3 années Spécifications Model B42L B42 B42A Poids
Anti Vibration Mont de Moteur Carburateur Walbro Type de Diaphragme Allumage État solide Contenance du réservoir de carburant (L)
L’essence pour huiler ratio 50:1 Bougie NGK BPM8Y Écartement de bougi (mm)
Notice Facile
