OR7320 - Engin de chantier Anova - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Brouette à chenilles
Marque	Anova
Modèle	OR7320
Poids à vide	156 kg
Capacité de charge maximale	320 kg
Dimensions hors tout (L x l x H)	1620 x 600 x 830 mm
Dimensions intérieures du conteneur (L x l x H)	850 x 570 x 290 mm
Moteur	WM168F/P, monocylindre, OHV, 4 temps, refroidissement par air
Cylindrée	212 cm³
Puissance nominale	3,6 kW à 3600 tr/min
Démarrage	Manuel (lanceur)
Carburant	Essence sans plomb 93 octanes
Capacité du réservoir de carburant	3,6 L
Capacité d'huile moteur	0,6 L (SAE10W-30)
Huile de boîte de vitesses	GL-4, 1,5 L
Vitesses de déplacement (avant)	6 vitesses : 0,5 / 0,8 / 1,3 / 1,8 / 3,0 / 4,9 km/h
Vitesses de déplacement (arrière)	2 vitesses : 0,6 / 2,3 km/h
Rayon de braquage minimum	1,15 m
Pente maximale utilisable	25 degrés (à vide)
Type de frein	Frein à tambour
Angle de déchargement du conteneur	60 degrés
Longueur de chenille au sol	650 mm
Largeur de voie (entraxe des chenilles)	410 mm
Consommation spécifique de carburant	395 g/kWh
Bougie d'allumage	F7(R)TC
Réparabilité	Pièces détachées disponibles, entretien courant possible par l'utilisateur

FOIRE AUX QUESTIONS - OR7320 Anova

Comment démarrer la brouette à chenilles OR7320 ?

Placez le levier d'arrêt sur STOP, le levier de vitesses au point mort, ouvrez le robinet de carburant, mettez le starter sur OFF (moteur froid) ou sur position initiale (moteur chaud), mettez l'accélérateur au maximum, tournez la clé sur ON puis tirez le lanceur. Ensuite, réduisez l'accélérateur et laissez chauffer 1 à 2 minutes avant d'utiliser.

Quelles sont les précautions de sécurité avant d'utiliser l'engin ?

Portez des vêtements ajustés, des gants et des chaussures de sécurité. Inspectez la machine avant chaque utilisation. Ne faites jamais le plein moteur allumé. N'utilisez pas la machine sous l'influence de l'alcool ou de médicaments. Ne vous asseyez jamais sur la machine. Assurez-vous que la zone de travail est bien ventilée.

Quel type de carburant et d'huile utiliser ?

Utilisez de l'essence sans plomb 93 octanes pour automobile. L'huile moteur recommandée est SAE10W-30 (capacité 0,6 L). L'huile de boîte de vitesses doit être de grade GL-4 (capacité 1,5 L). Vidangez l'huile moteur toutes les 100 heures d'utilisation, la première fois après 20 heures.

Quelle est la capacité de charge maximale et comment charger correctement ?

La capacité maximale est de 320 kg sur terrain plat. Sur une pente de 15 à 20 degrés, ne dépassez pas 150 kg. Au-delà de 20 degrés, ne transportez aucune charge. Répartissez la charge uniformément et attachez-la avec des cordes pour éviter tout déséquilibre.

Comment changer de vitesse et manœuvrer ?

Arrêtez complètement la machine avant de changer de vitesse. Utilisez les leviers de gauche et de droite pour tourner : tirez le levier gauche pour tourner à gauche, le droit pour tourner à droite. Pour changer de sens, utilisez le levier de vitesses principal ; pour la vitesse, le levier secondaire. Ne changez jamais de vitesse en descente ou en charge.

Comment entretenir les chenilles et la courroie ?

Vérifiez régulièrement la tension des chenilles : l'écart entre le rail et les roues doit être de 20 mm. Ajustez en desserrant les écrous et en tournant les boulons de tension. Pour la courroie trapézoïdale, assurez-vous qu'elle n'est pas usée et qu'elle a la bonne longueur. Remplacez-la si nécessaire.

Que faire si les freins ne fonctionnent pas correctement ?

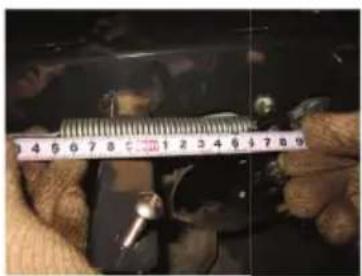

Vérifiez que la longueur du ressort de frein est comprise entre 185 et 190 mm. Si elle ne l'est pas, ajustez l'écrou de réglage. Si les freins sont humides, freinez plusieurs fois pour les sécher. Réduisez la charge si la machine est surchargée.

Comment stationner la machine en toute sécurité ?

Ne vous garez jamais sur une pente. Sur terrain plat, ralentissez en mettant l'accélérateur sur LOW, puis placez l'embrayage sur PARKING, le levier de vitesses au point mort et coupez le moteur en mettant l'interrupteur sur OFF. Fermez le robinet de carburant.

Quelles sont les limitations de pente et d'utilisation ?

La machine peut gravir des pentes jusqu'à 25 degrés à vide. Ne l'utilisez pas sur des routes ou autoroutes. Évitez les pentes latérales et les virages serrés en pente. En descente, rétrogradez et roulez à basse vitesse. Ne déchargez jamais le conteneur sur une pente.

Où trouver des pièces détachées et comment obtenir du support ?

Les pièces détachées sont disponibles auprès du vendeur ou du fabricant. Le manuel fourni contient une liste de pièces et les numéros de série. Pour toute question, contactez le service client Anova. Conservez toujours la facture et le numéro de modèle.

MODE D'EMPLOI OR7320 Anova

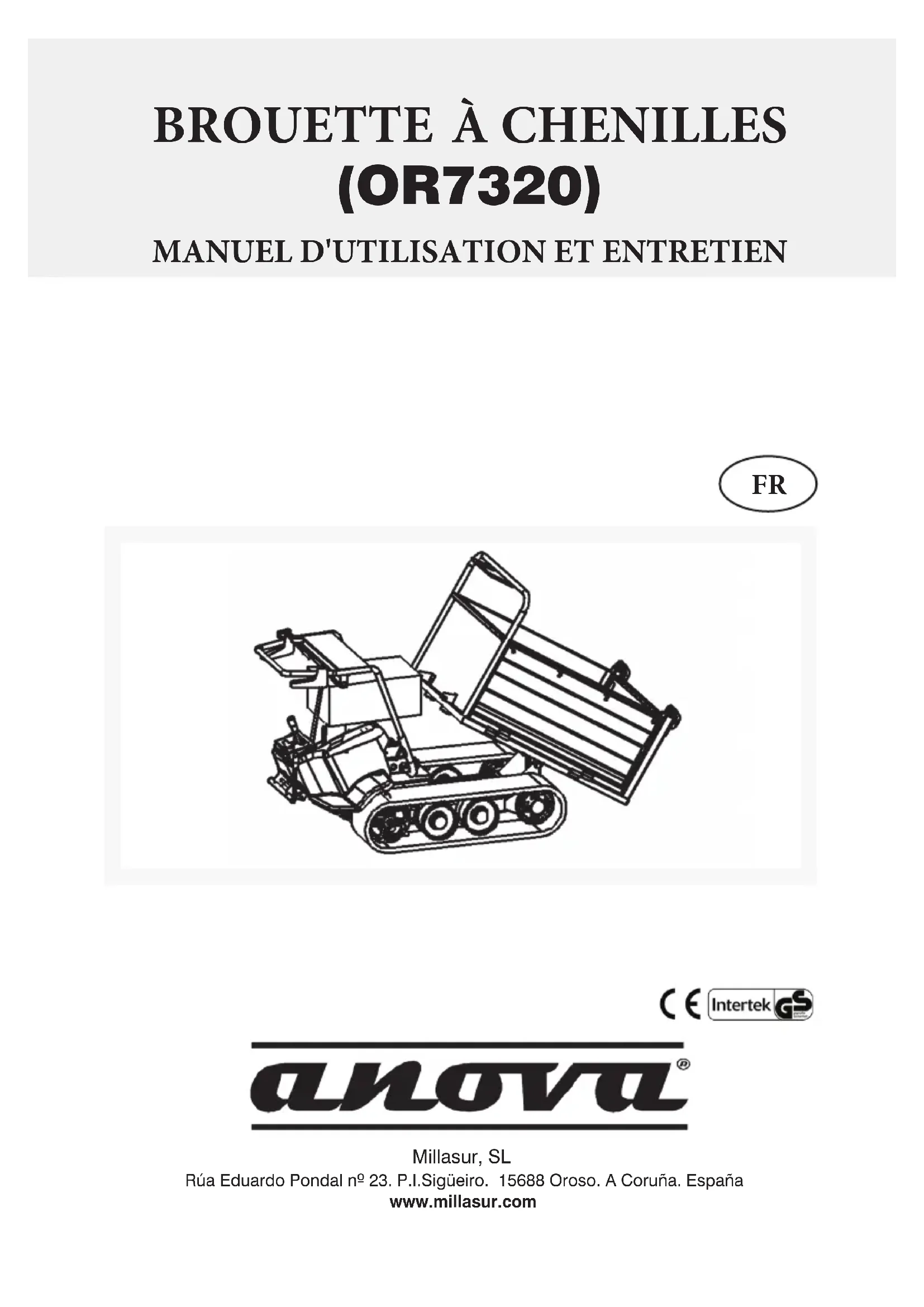

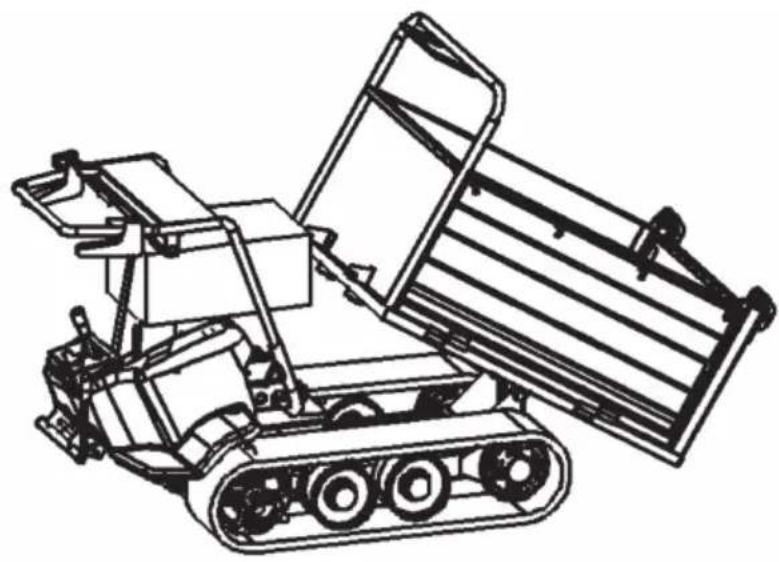

BROUETTE À CHENILLES (OR7320)

MANUEL D'UTILISATION ET ENTRETIEN

FR

Faites attention aux informations fournies dans ce manuel et sur l'appareil pour votre sécurité et celle des autres.

Portez une attention particulière aux rubriques ci-dessous:

Danger!: Cette marque indique les instructions à suivre pour éviter les accidents pouvant entraîner des blessures graves, voire mortelles.

¡Avertissement!: Cette marque indique les instructions à suivre pour éviter tout risque d'endommagement de l'appareil ou de mort de l'utilisateur.

iAttention!: Cette marque indique les instructions à suivre pour éviter tout risque d'endommagement de l'appareil ou de l'utilisateur.

iSuggestion!: Attirer l'attention ou des commentaires.

Utilisation de la machine

Cette machine est conçue pour le transport sur de courtes distances. Toute autre utilisation ou modification de la machine annulera la garantie.

Pour que votre machine fournisse les meilleurs résultats, lisez attentivement les règles d'utilisation et de sécurité avant de l'utiliser.

Compléments

N°.	Pièces Quantité
1	Manuel d'instruction pour le produit	1
2	Manuel d'instructions pour le moteur	1
3	Clé à bougie	1
4	Tournevis	1
5	Clé à bec fixe 8-10	1
6	Clé à bec fixe 12-14	1
7	Clé à bec fixe 13-15	1
8	Entonnoir	1
9	Tuyau de carburant	1

Note: Les illustrations et spécifications de ce manuel peuvent varier en fonction de la réglementation en vigueur dans votre pays et peuvent être modifiées par le fabricant sans préavis.

Attention: Tous droits réservés. La reproduction, la réimpression ou l'utilisation de ce manuel est interdite sans l'autorisation préalable du fabricant.

CONTENU

UN. SÉCURITÉ
	1.1 Avant de conduire1.2 Manutention1.3 Précautions de chargement1.4 Stationnement1.5 Inspections
DEUX. INFORMATION SUR LA PLAQUE
TROIS. EMPLACEMENT DES PIÈCES ET SA FONCTION
QUATRE. MANUTENTION
	4.1 Préparations4.2 Démarrage4.3 Manutention4.4 Changement de vitesse4.5 Stationnement
CINQ. ENTRETIEN ET RÉPARATION
	5.1 Chèques5.2 Equipement déplacement5.3 Paramètres brouette5.4 Paramètres de la ceinture en V5.5 Paramètres des freins5.6 Paramètres du mécanisme de virage
SIX. SOLUTION DE PROBLÈMES
	6.1 Mécanisme de déplacement6.2 Freins6.3 Chute de la brouette6.4 Mécanisme de virage
SEPT. DONNÉES TECHNIQUES

INTRODUCTION

Cher utilisateur:

Merci d'avoir acheté notre Brouette à chenilles OR7320. Avant de commencer, lisez attentivement le manuel d'instructions pour comprendre son fonctionnement et savoir comment le manipuler en toute sécurité. Conservez ce manuel à portée de main pour l'avenir. Assurez-vous que le manuel reste avec la machine lorsqu'elle est déplacée ou prêtée. Assurez-vous d'expliquer le contenu du manuel au récepteur afin de garantir son utilisation correcte afin d'éviter tout dommage personnel ou matériel. Les spécifications de votre appareil peuvent différer de celles de ce manuel.

En plus de fabriquer des produits de haute qualité, nous fournissons également un excellent service client. Merci d'avoir choisi nos produits.

Attention – L'utilisation de cette machine comporte plusieurs risques potentiels. Utilisez, entretenez et vérifiez la machine conformément aux instructions.

Cette machine est conçue uniquement pour les routes et les pistes.

Il est interdit d'utiliser la machine sur des routes ou des autoroutes. Le fabricant n'est pas responsable des accidents causés par son utilisation sur des routes inappropriées.

Il est interdit de modifier la machine. Pour éviter les accidents, ne retirez pas le couvercle. Suivez toujours les instructions du manuel pour garantir un travail sûr et sans risque.

1. SÉCURITÉ

Manipulation sécurisée

Vous devez toujours prendre des précautions de sécurité lorsque vous utilisez cette machine.

Suivez les instructions de sécurité.

1.1 Avant de conduire

Portez des vêtements appropriés et des protections.

Ne portez pas de vêtements de loisirs, tels que des chemises, des shorts ou des sandales, lorsque vous utilisez la machine.

Inspections

Inspectez soigneusement la machine avant de commencer le travail.

Flammes

N'apportez pas de flammes, d'étincelles ou toute autre source de chaleur dans le carburant.

Toujours faire le plein avec le moteur éteint.

Interdit de s'asseoir

Il est interdit de s'asseoir sur la machine en conduisant.

Ne pas utiliser sous l'influence de l'alcool

N'utilisez pas la machine si vous avez bu de l'alcool ou tout autre type de drogue ou de médicament susceptible d'affecter votre réactivité.

1.2 Manutention

Ne pas utiliser la machine dans des endroits mal ventilés

L'utilisation de la machine dans des endroits mal ventilés peut entraîner une intoxication par des gaz toxiques. Démarrer et utiliser la machine dans des zones bien ventilées.

Attention sur les pentes

En descente, baissez la transmission. Ralentissez pour éviter les accidents tels que le patinage ou le renversement.

Maintenir une vitesse prudente

Assurez-vous que tout ce qui vous entoure est en sécurité. Prenez les précautions nécessaires en fonction des conditions de la route pour assurer une conduite sûre.

Ne démarrez pas, n'accélérez pas, ne tournez pas et ne garez pas la machine brusquement

Le fait de démarrer, d'accélérer, de tourner ou de stationner la machine brusquement peut provoquer son dérapage ou son basculement.

Ne pas traverser ou tourner sur des routes en pente

Traverser ou tourner sur une pente peut faire glisser ou tomber la machine.

Dans des conditions dangereuses, faites attention aux indications

Dans des conditions de faible visibilité, sur des routes étroites ou en pente, suivez les instructions et redémarrez les travaux après vous être assuré de la sécurité du lieu.

1.3 Précautions de chargement

Ne pas surcharger

Il est interdit de dépasser la capacité maximale spécifiée pour cette machine.

Chargement de la machine

Pour éviter les charges déséquilibrées pouvant entraîner le renversement de la machine, chargez les objets à transporter de manière uniforme et attachez-les avec une corde. Ne chargez pas trop haut, cela gênerait la vue du conducteur.

Précautions dans les lieux soumis à des restrictions

Lorsque vous traversez un pont en bois, assurez-vous que le poids total de la machine, de sa charge et de l'opérateur ne dépasse pas le maximum autorisé. Traverser sans dépasser la limite de vitesse.

Précautions de chargement sur les routes en pente

Sur les routes avec une pente de 15 à 20 degrés, la capacité de charge ne doit pas dépasser 150 kg. Sur les pentes comprises entre 20 et 25 degrés ne devrait pas supporter de charge. Ne pas utiliser la machine sur des pentes de plus de 25 degrés. Ne chargez pas et ne déchargez pas la machine sur une pente.

Ne pas utiliser le conteneur sur une pente

Ne faites pas fonctionner la pelle sur une pente car elle pourrait basculer sur la machine.

1.4 Stationnement

Ne pas se garer dans des endroits dangereux

Garer sur des terrains appropriés. Ne vous garez pas dans des endroits dangereux.

Attachez les roues lors du stationnement sur une pente

Il est interdit de se garer sur une pente. Si nécessaire, les roues seront amarrées.

1.5 Inspections

Effectuer des inspections et des réglages avec le moteur éteint

Effectuer des inspections avec le moteur éteint.

Précautions contre les brûlures

Les pièces du moteur et l'huile atteignent des températures très élevées, même après l'arrêt du moteur, et peuvent provoquer des brûlures. Laissez le moteur refroidir avant d'effectuer tout entretien.

Précautions avant le feu

N'apportez pas de flammes, d'étincelles ou toute autre source de chaleur dans la machine.

2.INFORMATION SUR LA PLAQUE

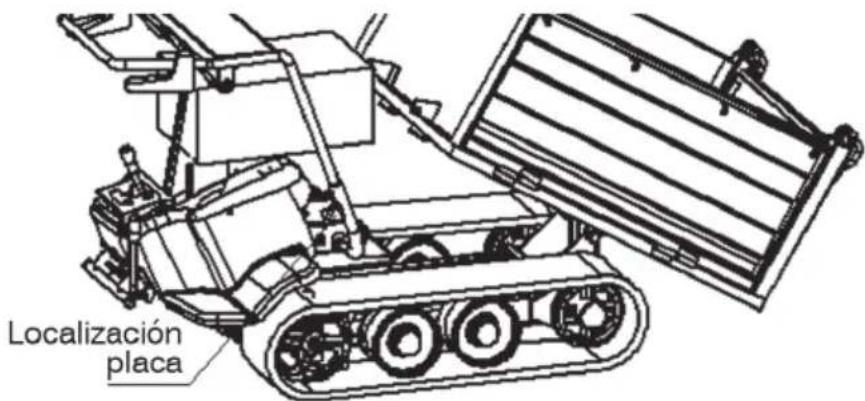

Vérifiez que le numéro d'identification, la marque du fabricant et le modèle de la facture correspondent aux informations figurant sur la plaque.

1 Levier de démarrage ...... Démarre et arrête la machine

2 Levier d'accélération .... Contrôle le régime moteur

3 Mécanisme de rotation .... Il permet de faire tourner la machine

4 levier de vitesse .... Commande le sens de la marche (devant et derrière)

5 Levier de vitesse .... Contrôle la vitesse de déplacement

6 Tige de fixation du conteneur ...... Fixez le conteneur. Retirez la tige lors du déchargement. Il empêche le conteneur de tomber quand il travaille.

4. MANUTENTION

4.1 Préparations

4.1.1 Inspections

Faites une inspection de la machine avant de la démarrer. Voir "liste d'inspection"

4.1.2 Vérification du carburant et ravitaillement en carburant

¡AVERTISSEMENT!

Faire le plein loin des flammes ou des étincelles

Faire le plein avec le moteur éteint

Ravitaillement

1. Retirez le couvercle du réservoir, vérifiez le niveau d'huile et faites le plein si nécessaire.
2. Recharge
3. Mettre le couvercle en place

Note

carburant: essence sans plomb pour voitures

capacité d'huile: 3, L

4.2 Démarrage

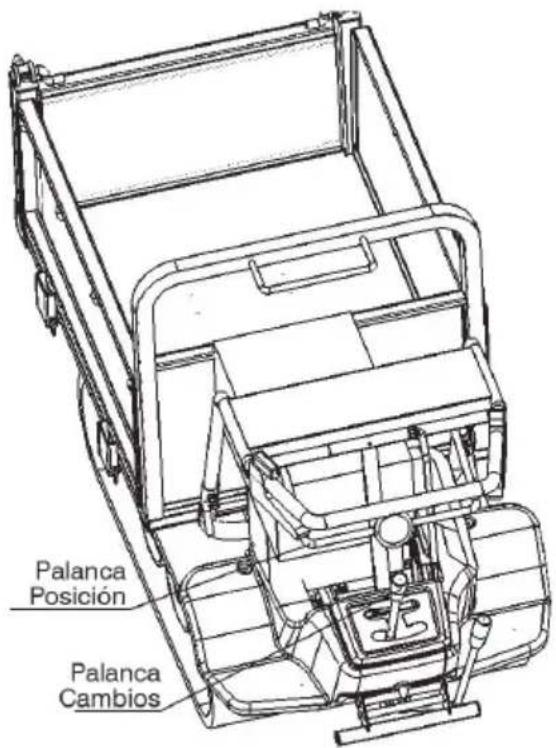

Placez le levier en position "stop"

1. Placez le levier de vitesses au point mort.
2. Tournez la clé d'alimentation en carburant sur la position «ON»
3. Tournez le papillon des gaz sur la position «OFF»

Note: cette étape n'est pas nécessaire si le moteur est chaud

1. Placez la manette des gaz dans la position maximale
2. Tournez l'interrupteur de démarrage sur «ON»
3. Tirez le levier de démarrage
4. Placez la manette des gaz dans la position la plus basse
5. Tournez le papillon des gaz dans la position initiale
6. Laissez le moteur se réchauffer pendant 1 à 2 minutes sans charge

Note: Pendant la première semaine d'utilisation

(40-50h), utilisez la machine pour de petites

tâches sans trop charger.

Ne laissez personne s'approcher de la machine en conduisant. Connaissez bien les lieux de travail (routes, pentes, etc.) avant de commencer les travaux pour assurer une conduite sûre. Ne pas dépasser les limites de vitesse.

Ne conduisez pas, n'accélérez pas et ne faites pas tourner la machine abruptement car cela pourrait provoquer un dérapage ou un renversement. Sur une pente, placez le levier de vitesses en position «LOW» et roulez à basse vitesse. Sinon, le conducteur pourrait être sérieusement endommagé et / ou la machine pourrait glisser ou basculer.

Ne renversez pas les pentes car la machine peut basculer ou déraper. Dans des conditions de faible visibilité, sur des routes étroites ou en pente, suivez les instructions et redémarrez les travaux après vous être assuré de la sécurité de l'endroit.

Réglez le commutateur sur la position «OFF» pendant que vous conduisez.

4.3 Manutention

1. Assurez-vous que le lieu de travail est sécuritaire.
2. Placez l'embrayage en position «OFF».
   Placez le levier de vitesses en position normale / neutre.

Note:

Pour plus d'informations sur les vitesses, voir les données techniques.

Déplacez légèrement l'embrayage si le levier de vitesses est bloqué.

1. Le fait de placer le levier d'accélérateur sur «HIGH» augmente la vitesse du moteur.
2. Placez l'accélérateur en position de départ pour démarrer la machine.
3. Pour tourner à gauche, utilisez le levier à gauche.
4. Pour tourner à droite, utilisez le levier à droite.

4.4 Changement de vitesse

iAVERTISSEMENT!

Le changement de vitesse peut régler la machine si cela n'est pas fait correctement.

1. Assurez-vous que la machine est arrêtée. Ne changez pas de vitesse pendant le déchargement ou sur une pente.
2. Assurez-vous que le levier de vitesses et le levier de vitesses secondaire sont dans la bonne position.

Note: Déplacez légèrement l'embrayage si le levier de vitesses est bloqué.

4.5 Stationnement

iAVERTISSEMENT!

Ne vous garez pas brusquement. Cela pourrait faire basculer la machine. Arrêtez la machine dans un endroit plat, sans danger. Il est interdit de se garer sur une pente. Si nécessaire, les roues doivent être attachées.

1. Placez la manette des gaz en position "LOW" pour ralentir.
2. Placez l'embrayage sur «PARKING» pour arrêter la machine.
3. Placez le levier de vitesses en position "N".
4. Placez l'interrupteur sur «OFF» pour arrêter le moteur.
5. Placez l'interrupteur d'alimentation sur la position "OFF".

Note: Après avoir utilisé la machine à basse vitesse, la bougie peut accumuler des résidus de carbone. Après une longue période à basse vitesse, utilisez la machine à haute vitesse pour nettoyer la bougie.

5. ENTRETIEN ET RÉPARATION

ATTENTION!

Le manque d'entretien est la principale cause de pannes et d'accidents. Pour prolonger la durée de vie du produit, effectuez un entretien périodique.

Changements

	Fréquence	ProduitRecommandé	Capacité
Carburant N'importe quel moment		Essence sans plom 93 pour voitures	3,6L
Huile moteur	Première fois: 20 HTemps successifs: chaque 100 H	SAE10W-30 0,6L
Huile de boîte de vitesses	Première fois: 50HTemps successifs: chaque 500H	GL-4	1.5L

5.1 Inspections

		Inspections		Fréquence
			Chaque utilisation	Chaque mois	Chaque année
Equipement de déplacement	Ceinture Échecs évidents		○ ○ ○
			Tension adéquate de la ceinture	○ ○ ○
			Boulon de tension déformé ou corrodé	○ ○ ○
		Inspection		Fréquence
			Chaque utilisation	Chaque mois	Chaque année
Equipement de déplacement	Boîte de Vitesses	Bruit ou émission de chaleur pendant le travail	○ ○ ○
	Ceinture en V La ceinture est usée			○	○
			La longitud de la correa es la correcta		○
	Embrayage à friction	Emission sonore au ralenti		○	○
		Fonctionnement fluide		○	○
	Freins Les freins sont opérationnels		○ ○ ○
	Embrayage de conduite	Émission de bruit		○	○
	Tension de poulie de volant	Déformations ou abrasions		○	○
		Le pôle a des défauts	○ ○ ○
		Le boulon de serrage est desserré ou est tombé	○ ○ ○
		Pertes autour du mât		○	○
	Bielle Déformations ou abrasions			○	○
			Les connexions sont desserrées, la clé est défectueuse		○
	Structure et carrosserie	Fissures ou déformations		○	○
	Zone de conteneur	Le système de décharge a des défauts		○	○
		Irrégularités dans la porte du conteneur		○	○
		Saleté ou dommage		○	○

5.2 Equipement de déplacement

Avertissement:

Arrêtez le moteur pour maintenance ou réparation.

Les pièces du moteur atteignent des températures très élevées, même après l'arrêt du moteur. Pour éviter les brûlures, effectuez les travaux d'entretien et de réparation une fois le moteur totalement refroidi.

5.3 Réglages de ceinture

Attention:

Assurez-vous que la tension de la courroie se situe entre les valeurs définies pour prolonger la durée de vie de la courroie.

5.3.1 Inspections

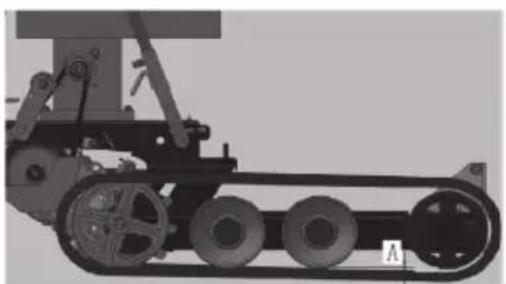

Assurez-vous qu'il y a une distance de 20 mm entre la piste et les roues. Ajustez si nécessaire.

5.3.2 Paramètres

Desserrer les écrous.

Ajustez les boulons pour assurer une distance de 20 mm entre le rail et les roues.

Serrer les noix.

5.4 Réglages de la ceinture en V

Attention: Pour prolonger la durée de vie du produit, ajustez la tension de la courroie.

5.4.1 Inspections

1. Retirez le couvercle en plastique.
2. Inspector la courroie trapézoïdale Contacter le vendeur en cas de défaut.
3. Placez le couvercle.

5.4.2 Paramètres

1. Placez l'embrayage en position «PARK».
2. Desserrer les écrous.
3. Si la ceinture n'est pas complètement séparée, réglez la tension. Retirez le couvercle et assurez-vous que le tendeur ne touche pas la ceinture en V.
4. Serrer les écrou.

5.5 Réglage des freins

Avertissement: Inspectez l'équipement de freinage en cas de problème.

5.5.1 Inspections

1. Retirez le couvercle en plastique.
2. Placez le levier de conduite en position «STOP».
3. Assurez-vous que la longueur du ressort est comprise entre 185 et 190 mm. Ajustez si nécessaire.
4. Placez le couvercle.

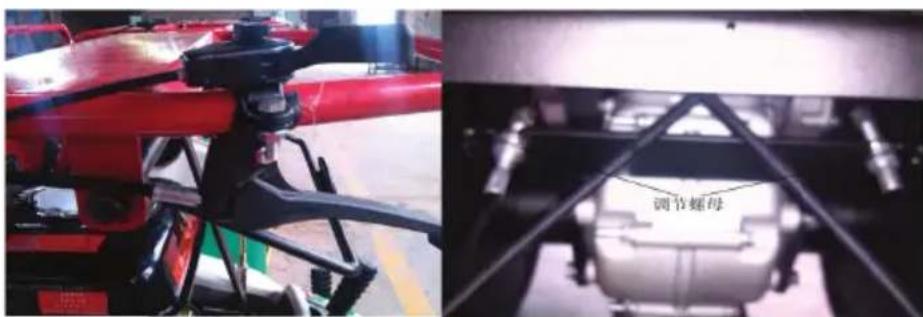

1. Retirez le couvercle en plastique.

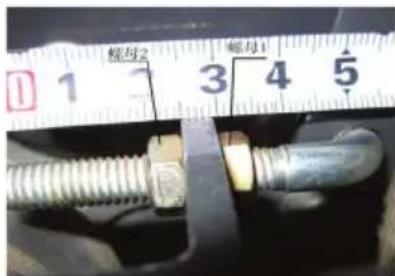

2. Desserrer l'écrou 1.

3. Placez le levier d'embrayage en position «STOP».

4. Réglez l'écrou 1 pour vous assurer que la longueur du ressort est comprise entre 185 et 190 mm.

5. Serrer l'écrou 1.

6. Desserrer l'écrou 2.

6. SOLUTION DE PROBLÈMES

Attention:

Si vous rencontrez des problèmes lors de l'utilisation de la machine, arrêtez-la et effectuez les vérifications nécessaires.

6.1 Mécanisme de voyage

1. Placez le levier de démarreur sur la position «MARCHE» sans démarrer le moteur.

1.1 Vérifiez que la transmission de la boîte de vitesses est au bon endroit.
1.2 Si la courroie trapézoïdale est desserrée, ajustez-la.
1.3 Si les freins ne fonctionnent pas, ajustez-les.

6.2 Freins

2.1 Les freins ne sont pas bien calibrés. Ajustez-les.
2.2 Il y a de l'eau dans la zone de freinage. Freinez plusieurs fois pour les sécher.
2.3 La machine est surchargée. Réduisez la charge.

6.3 Chute de la brouette

3.1 Vérifiez que la chenille n'est pas cassée.
3.2 Ajustez la tension de la courroie avec la poulie de tension.

6.4 Mécanisme de rotation

4.1 Vérifier l'état de la poignée.
4.2 Vérifiez l'état du câble de la poignée.
4.3 Vérifiez la connexion entre le câble et les poignées.

1. DONNÉES TECHNIQUES

Nom et modèle			OR7320
Poids		Kg 156
Capacité de charge		Kg 320
Dimension Longueur		Mm 1620
	Largeur	Mm 600
	Hauteur	Mm 830
	Longueur de piste en contact avec le sol	Mm 650
	Distance de la piste au centre	Mm 410
	Largeur du fond du conteneur	Mm 295
Conteneur Dimensions intérieures Longueur Largeur Hauteur		Mm 850
		Mm 570
		Mm 290
Angle de téléchargement Degrés			60
Moteur Nom du moteur		WM168F/P
	Modèle	Monocylindre, OHV, radiateur à air comprimé à quatre temps
	Déplacement	cc 212
	Puissance	KW/rpm 3,6/3600
	Poids	Kg 18
	Démarrage Manuel
	Carburant	Essence de 93
	Consommation minimum	g/kWh 395
	Capacité du réservoir de carburant	L 3,6
	Capacité du réservoir d'huile	L	L
	Système de démarrage Système de démarrage	magnéto
	Modèle de bougie	F7 (R) TC

1. DONNÉES TECHNIQUES

Nom et modèle				OR7320
Déplacement Vitesse		Avant 1	Km/h 0.5
		Avant 2	Km/h 0.8
		Avant 3	Km/h 1.3
		Avant 4	Km/h 1.8
		Avant 5	Km/h 3.0
		Avant 6	Km/h 4.9
		Arrière 1	Km/h 0.6
		Arrière 2	Km/h 2.3
	Rayon de braquage minimum		M 1.15
	Pente maximale		Degré	25
Type de frein Frein à tambour
Huile de lubrification			GL-4
Capacité d'huile de transmission			L 1,5
