Caractéristiques techniques	Lave-vaisselle encastrable, capacité 14 couverts, classe énergétique A++
Dimensions	Hauteur : 82 cm, Largeur : 60 cm, Profondeur : 55 cm
Programmes de lavage	6 programmes, dont éco, intensif, rapide, et délicat
Niveau sonore	44 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtre à nettoyer régulièrement, entretien du bras gicleur
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie 2 ans, compatible avec les tablettes de lavage 3 en 1

FOIRE AUX QUESTIONS - W0B D851A X WHIRLPOOL

Le lave-vaisselle ne se met pas en marche, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée.

Pourquoi mon lave-vaisselle fait-il du bruit pendant le cycle ?

Des bruits peuvent être causés par des objets mal placés dans le panier ou un dysfonctionnement de la pompe. Vérifiez que rien ne bloque les hélices.

Les plats ne sont pas bien lavés, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que les bras gicleurs ne sont pas obstrués. Utilisez un produit de lavage de qualité.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le sous l'eau chaude et retirez les résidus alimentaires. Remettez-le en place une fois propre.

Le lave-vaisselle laisse des traces de calcaire sur la vaisselle, que faire ?

Utilisez un agent de rinçage pour réduire les dépôts de calcaire et assurez-vous que l'adoucisseur d'eau est réglé correctement.

Mon lave-vaisselle affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour le code d'erreur spécifique. Cela peut indiquer un problème avec l'alimentation en eau ou un dysfonctionnement interne.

Comment régler la dureté de l'eau sur le lave-vaisselle ?

Accédez au menu de configuration ou au panneau de contrôle pour ajuster les paramètres de dureté de l'eau selon votre région.

Puis-je utiliser des produits de nettoyage non recommandés pour le lave-vaisselle ?

Il est recommandé d'utiliser uniquement des produits spécifiquement conçus pour les lave-vaisselle afin d'éviter d'endommager l'appareil.

Le lave-vaisselle fuit, que dois-je vérifier ?

Vérifiez que les joints de porte sont en bon état et que les tuyaux d'arrivée et de vidange ne sont pas endommagés ou mal fixés.

Comment programmer un cycle de lavage différé ?

Sélectionnez le programme souhaité, puis utilisez la fonction de départ différé pour choisir l'heure à laquelle vous souhaitez que le cycle commence.

MODE D'EMPLOI W0B D851A X WHIRLPOOL

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

MERCI DE SCANNER LE QR CODE SUR VOTRE APPAREIL POUR OBTENIR DES INFORMATIONS PLUS DÉTAILLÉES

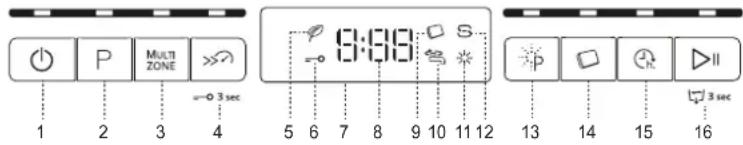

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec le voyant
2. Touche Sélecteur de programme avec le voyant
3. Touche Multizone avec le voyant
4. Touche Turbo avec le voyant / Verrouillage
5. Voyant programme Éco
6. Voyant de Verrouillage

7. Affichage

8. Voyant pour le numéro du programme et le temps restant

9. Voyant Pastille
10. Voyant Robinet d'eau fermé
11. Voyant de niveau de liquide de rinçage
12. Voyant de niveau de sel
13. Touche Power Clean ^® avec le voyant
14. Touche Pastille avec le voyant

1. Touche Différé avec le voyant
2. Touche Démarrer/Pause avec le voyant / Drainer

PREMIÈRE UTILISATION

REMLIR LE RÉSERVOIR DE SEL

L'utilisation de sel empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

• Le RÉSERVOIR DE SEL NE DOIT JÀMAIS ÊTRE VIDE.

• Il est important de régler la dureté de l'eau.

Le réservoir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DES PROGRAMMES) et il doit être rempli quand le voyant NIVEAU DE SEL S est allumé sur le panneau de commande.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : Remplissez d'eau le réservoir à sel.

3. Placez l'entonnoir (voir figure) et remplissez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.

4. Enlevez l'entonnoir et essuyez les résidus de sel autour de l'ouverture. Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénètre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajout de sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve

SYSTÈME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la dureté de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contribuant également à une meilleure performance de nettoyage.

Ce système se régénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de dureté de l'eau - la régénération a lieu une fois tous les 6 Cycles ECO avec un niveau de dureté de l'eau réglé à 3.

Le processus de régénération débute lors du rinçage final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme : \~3,5 L d'eau ;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle ;
• Consomme moins de 0,005 kWh d'énergie.

REMLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rinçage permet à la vaisselle de SÉCHER plus facilement. Le distributeur de liquide de rinçage A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE * est allumé à l'écran. Ne JAMAIS verser le liquide de rinçage directement dans la cuve.

REMLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les meilleurs résultats de lavage et séchage.

L'utilisation d'un détergent non-conçu pour les lave-vaisselles peut provoquer un dysfonctionnement ou des dommages à l'appareil

TABLEAU DES PROGRAMMES

Programme		Description des programmes	Séchage	NaturalDry	Options disponibles*)	Durée du pro-gramme de lavage (h:min)**)	Consom-mation d'eau (l/cycle)	Consom-mation d'énergie (kWh/cycle)
1 Eco		Éco 50°- Le programme Eco est adapté pour nettoyer la vaisselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation eu-ropéenne en matière d'éco-conception.	√	√		3:20 9,5 0,64
2 sense		6thSense® 50°- 60°- Pour la vaisselle normalement sale avec des résidus de nourriture secs. Détermine le degré de saleté de la vais-selle et règle le programme en fonction de celui-ci.	√	√	MULTI ZONE >> P □ □ h.	1:25 - 3:00 7,0	- 14,0 0,90 -	1,40
3		Intensif 65° - Programme conseillé pour une vaisselle très sale, par-ticulièrement adapté pour les poêles et les casseroles (ne pas utili-ser avec la vaisselle délicate).	√	√	MULTI ZONE >> P □ □ h.	2:50 17,0	1,60
4		Lavage et séchage rapide 50° - Vaisselle sale. Cycle quotidien, as-sure un rendement de nettoyage optimal et des performances de séchage en moins de temps.	√	√	MULTI ZONE □ □ h.	1:25 11,5	1,10
5		Cristal 45° - Programme pour la vaisselle délicate, plus sensible aux températures élevées, comme les verres et les tasses.	√	√	MULTI ZONE □ □ h.	1:40 12,0	1,20
6		Rapide 30' 50° -Programme à utiliser pour la demi-charge de vais-selle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.	-	√	MULTI ZONE □ □ h.	0:30 9,0 0,50
Programme		Description des programmes	Séchage	NaturalDry	Options disponibles*)	Durée du pro-gramme de lavage (h:min)**	Consom-mation d'eau (l/cycle)	Consom-mation d'énergie (kWh/cycle)
7		Silencieux 50° - Adéquat lorsque l'appareil fonctionne la nuit. Assure un nettoyage et des performances de séchage optimaux avec les plus faibles émissions de bruit.	√	√	MULTI ZONE	3:30 16,0	1,15
[7560]		Antibactérien 65°- Vaisselle sale ou très sale, avec lavage antibactérien supplémentaire. Peut être utilisé pour effectuer l'entretien du lave-vaisselle.	√	-		1:40 12,0	1,30
9		Prélavage - Utilisez ce programme pour rafraîchir la vaisselle qui sera lavée plus tard.N'utilisez pas de détergent avec ce programme.	-	-	MULTI ZONE	0:12 4,5 0,01
		Autonettoyant 65°- Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifiques conçus pour l'entretien du lave-vaisselle.	-	-		0:50 8,0 0,85

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européenne EN 60436:2020. Note pour les laboratoires d'essai : pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail] Aucun prétraitement de la vaisselle n'est nécessaire avant l'un quelconque des programmes.

*) Les options ne peuvent pas toutes être utilisées en même temps.

**) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pièce, la quantité de détergent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE). Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), le voyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

MULTI ZONE

MULTIZONE - S'il n'y a pas beaucoup de vaisselle à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, détergent. Par défaut, l'appareil lave la vaisselle sur tous les paniers.

TURBO - Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et échage.

NaturalDry C'est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sûre pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option TURBO sera activée.

POWER CLEAN - Grâce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommandée pour le lavage des poêles et des casseroles.

PASTILLE - Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

DIFFÉRÉ - Le début du programme peut être retardé pour une période entre 30 minutes et 24 heures. La fonction DIFFÉRÉ ne peut pas réglée une fois le programme en cours.

- VERROUILLAGE DES COMMANDES - En appuyant pendant au moins 3 secondes sur la touche TURBO, la fonction VERROUILLAGE s'active. Appuyez à nouveau sur la touche pour désactiver le VERROUILLAGE.

CHARGEMENT DES PANIERS

CAPACITÉ : 14 couverts standards

COMPARTIMENT À COUVERT

(exemple de chargement du compartiment à couvert) Le troisième panier a été conçu pour contenir les couverts.

PANIER SUPÉRIEUR

(exemple de chargement du panier supérieur)

Chargez la vaisselle délicate et légère: verres, tasses, soucoupes, saladiers bas.

VOLETS PLIABLES À POSITION RÉ- GLABLE

PANIER INFÉRIEUR

(exemple de chargement du panier inférieur)

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côté pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion.

Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontale (bas) pour faciliter le chargement des casseroles et des bols de salade.

POWER CLEAN®

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevée. Le panier inférieur comprend une zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poêles à frire et les moules dans une position verticale, prenant ainsi moins de place.

Placez les poêles et les casseroles face à la composante Power Clean® et activez POWER CLEAN sur le panneau

NETTOYAGE ET ENTRETIEN

Plus d'informations dans le Guide D'utilisation Quotidienne sur le site Internet.

NETTOYER L'ENSEMBLE FILTRE NETTOYER LES BRAS D'ASPERSION

Si vous trouvez des objets étrangers (comme du verre brisé, de la porcelaine, des os, des pépins de fruits, etc), enlevez-les minutieusement.

NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Pour enlever le gicleur supérieur, tournez l'anneau de verrouillage en plastique dans le sens horaire.

Le bras d'aspersion inférieur peut être enlevé en le tirant vers le haut.

DÉPANNAGE

Merci de scanner le QR code sur votre appareil pour obtenir des informations plus détaillées.

Si votre lave-vaisselle ne fonctionne pas correctement, vérifiez si le problème peut être résolu en suivant la liste ci-après. Pour d'autres erreurs ou problèmes, contactez le Service après-vente agréé dont les coordonnées peuvent être trouvées dans le livret de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBLÈMES CAUSES POSSIBLES	LES SOLUTIONS
L'eau n'arrive pas au lave-vaisselle.L'afficheur indique : F6 et les voyants Marche/arrêt et Démarrer/Pause clignotent rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'arrivée est plié.	Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaisselle et relancez-le.
	Le tamis dans le tuyau d'arrivée d'eau est obstrué; il est nécessaire de le nettoyer.	Après avoir complété la vérification et le nettoyage, éteignez et rallumez le lave-vaisselle et redémarrez le programme.
Le lave-vaisselle termine le cycle prématurémentL'afficheur indique : F15 et les voyants Marche/arrêt et Démarrer/Pause clignotent rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.	Vérifiez que le tuyau de vidange n'est pas trop engagé dans la canalisation murale du réseau d'évacuation des eaux usées (voir Installation). En cas d'un branchement du tuyau de vidange sur le syphon d'un évier de cuisine, il faut installer un dispositif anti retour pour éviter le risque de siphonnage du lave-vaisselle
	De l'air est présent dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes laissant entrer de l'air.

Vous trouverez les documents normatifs, la documentation standard, le classement des pièces de rechange et des informations supplémentaires sur les produits:

• En utilisant le QR code sur votre produit.
  • En visitant notre site web docs.whirlpool.eu et parts-selfservice.whirlpool.com
• Vous pouvez également contacter notre Service après-vente (voir numéro de téléphone dans le livret de garantie).
  Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil. Les informations relatives au modèle peuvent être trouvées en utilisant le QR-Code figurant surl'étiquette énergétique. L'étiquette comprend également l'identifiant du modèle qui peut être utilisé pour consulter le portail du registre sur le site https://eprel.ec.europa.eu.
