ECB-7611 X - Hotte EDESA - Notice d'utilisation et mode d'emploi gratuit

Marque	Edesa
Modèle	ECB-7611 X
Type de produit	Hotte de cuisine
Alimentation électrique	220-240 V ~ 50 Hz
Puissance moteur	200 W (estimation)
Nombre de vitesses d'extraction	Jusqu'à 4 vitesses ou progressif selon pupitre
Éclairage	Ampoules (type selon plaque signalétique, éviter dichroïques)
Type de contrôle	Plusieurs pupitres possibles : glissière, boutons, tactile, progressif
Minuterie	Oui, selon pupitre (15 min ou 5 min par vitesse décroissante)
Filtre à graisse	Lavable au lave-vaisselle
Filtre à charbon actif	Remplacement tous les 3 mois (fréquence à augmenter si usage >2h/jour)
Distance minimale d'installation	65 cm entre la hotte et la surface de cuisson (vérifier les prescriptions de la table de cuisson)
Diamètre de conduit d'évacuation	150 mm (PVC rigide recommandé)
Mode d'évacuation	Extraction vers l'extérieur ou recyclage (avec filtre à charbon)
Entretien	Nettoyage externe avec détergent non corrosif ; filtre à graisse laver tous les mois ; filtre à charbon remplacer tous les 3 mois
Sécurité	Arrêt automatique en cas de surchauffe ? (non spécifié) ; ne pas flamber sous la hotte ; couper l'alimentation avant entretien
Pièces détachées	Filtres à graisse et à charbon, ampoules d'éclairage
Réparabilité	Contacter un distributeur officiel ou agent agréé pour toute intervention

FOIRE AUX QUESTIONS - ECB-7611 X EDESA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 65 cm. Si les instructions de votre table de cuisson spécifient une distance plus grande, respectez celle-ci.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, en mode recyclage avec un filtre à charbon actif. Assurez-vous d'installer le filtre et de le remplacer régulièrement.

Comment nettoyer les filtres à graisse ?

Démontez les filtres et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez aussi les mettre au lave-vaisselle en position verticale.

Quand remplacer le filtre à charbon actif ?

Tous les 3 mois. Si vous utilisez la hotte plus de 2 heures par jour, remplacez-le plus souvent.

Comment changer une ampoule de la hotte ?

Coupez d'abord l'alimentation électrique et attendez que l'ampoule refroidisse. Utilisez une ampoule neuve conforme à la plaque signalétique. Ne pas utiliser d'ampoules dichroïques.

Comment régler la minuterie sur un pupitre tactile ?

Sur le pupitre tactile (P5), appuyez sur la touche minuterie (2). L'extracteur fonctionne 5 minutes à la vitesse choisie, puis 5 minutes à chaque vitesse inférieure jusqu'à l'arrêt.

Que faire si la hotte s'arrête soudainement ?

Cela peut être dû à une décharge électrostatique (ex. foudre). Coupez l'alimentation électrique et rebranchez-la après une minute. Si le problème persiste, contactez un service agréé.

Puis utiliser la hotte avec une table de cuisson à gaz ?

Oui, mais respectez la distance minimale de 65 cm et les normes locales. Assurez-vous que le débit d'extraction ne dépasse pas 4 Pa (0,04 mbar).

Comment activer la vitesse turbo sur un pupitre numérique ?

Sur le pupitre à afficheur numérique (P3), appuyez sur la touche 6 (turbo) pour activer la vitesse maximale.

Que signifie le témoin d'avertissement de nettoyage des filtres ?

Sur les pupitres tactiles (P5, P6), un voyant indique qu'il est temps de nettoyer le filtre à graisse ou de remplacer le filtre à charbon. Appuyez sur la touche pour désactiver l'alerte après l'entretien.

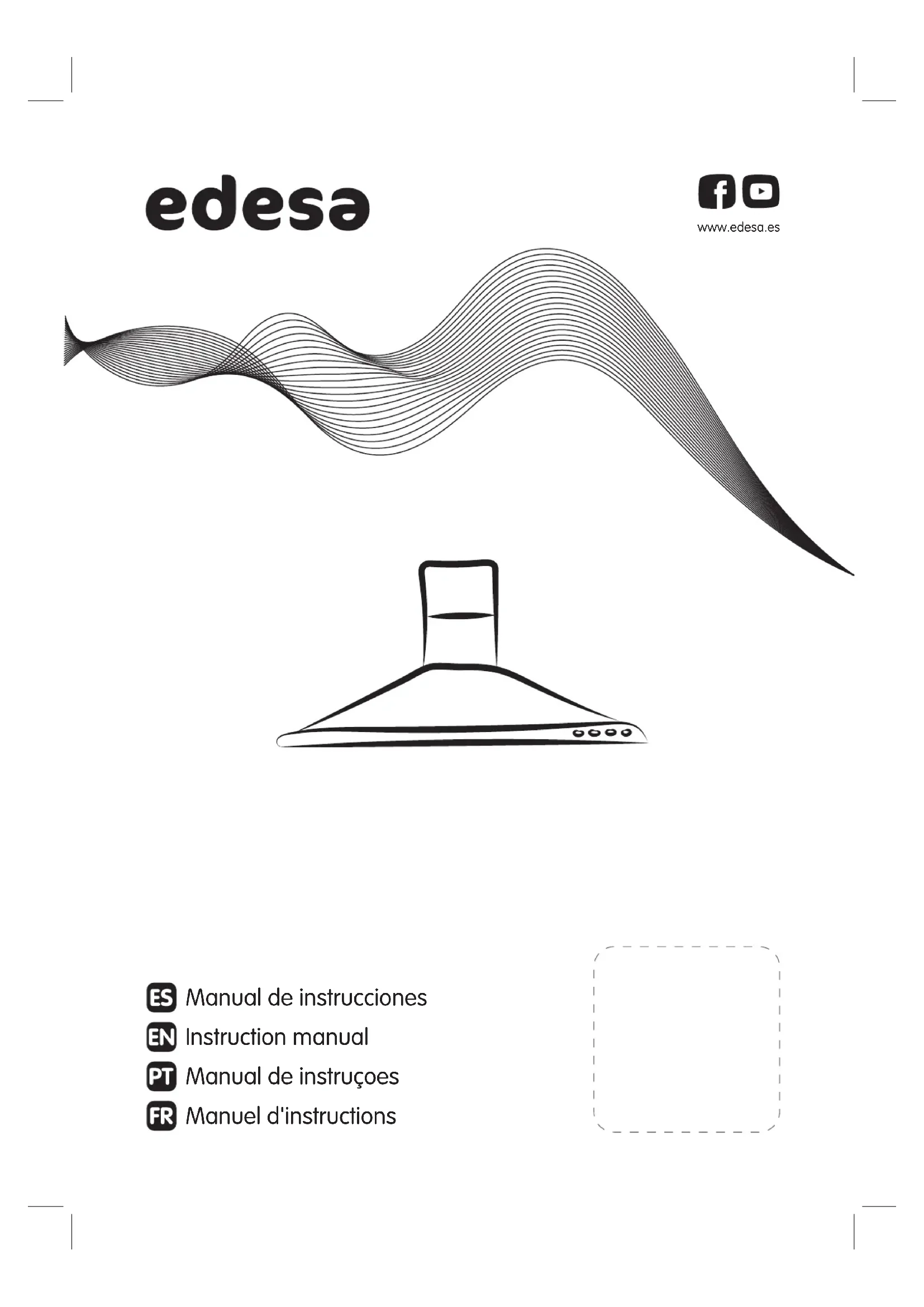

MODE D'EMPLOI ECB-7611 X EDESA

Merci d'avoir choisi notre hotte. Veuillez lire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Installation de la hotte au mur (recherchez le symbole sur les illustrations)

Attention: appliquez les normes locales relatives à l'évacuation des fumées. Entre autres: ne reliez pas la hotte à un conduit de fumée, d'aération ou d'air chaud déjà utilisé. Confirmez avec l'autorité locale que votre raccordement est conforme. Assurez-vous que le débit maximal d'extraction d'air des appareils environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 150 mm.

Les restrictions précédentes ne concernent pas les hottes dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installez la hotte conformément aux instructions du schéma de montage fourni et aux indications des illustrations 1 à 16.

- La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte..

Branchement électrique de la hotte

Attention: avant de brancher la hotte : coupez l'alimentation électrique. Vérifiez que la tension et la fréquence existantes correspondent à celles indiquées sur la plaque signalétique de la hotte.

Si la hotte est équipée d'une prise, raccordez la hotte à une prise homologuée facile d'accès, conformément aux normes en vigueur.

Si l'appareil n'est pas équipé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Utilisation de la hotte - Sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupez l'alimentation électrique de la hotte et rebranchez-la une minute plus tard.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions; ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.

Utilisation de la hotte - Pupitre de commande (recherchez le symbole sur les illustrations)

Vous trouverez ci-après la description des différents pupitres de commande possibles. Vérifiez le modèle du pupitre de commande de votre hotte et reportez-vous à l'illustration correspondante.

Pupitre avec commutateur à glisslère (Illustration P1)

1- Vitesse d'extraction - positions : OFF, 1ère, 2ème et 3ème vitesses.

2- Témoin de contrôle de fonctionnement d'extraction.

3- Interrupteur marche / arrêt de l'éclairage.

Pupitre avec bouton électrique (Illustration P2)

1- Marche / arrêt de l'éclairage.

2- Témoin de contrôle de fonctionnement de l'éclairage.

3- Vitesse d'extraction - louche : 1ère, 2ème et 3ème vitesses En appuyant de nouveau sur la vitesse actuelle, l'extracteur s'éteint.

4- Témoin de contrôle de vitesse de fonctionnement de l'extraction.

Minuterie : maintenez appuyée pendant deux secondes la louche de la vitesse choisie, jusqu'à ce que l'indicateur clignote. 15 min plus tard, l'extracteur s'arrête et l'éclairage s'éteint. Pour annuler la minuterie: appuyez une fois sur la louche de la vitesse choisie.

Pupitre à quatre vitesses - Afficheur numérique (Illustration P3)

1 - Marche / arrêt de l'éclairage.

2- Marche / arrêt d'extraction.

3- Réduire la vitesse d'extraction.

4- Pupitre indicateur de la vitesse d'extraction.

5- Augmenter la vitesse d'extraction.

6- Activer la vitesse turbo d'extraction.

7- Activer et désactiver la minuterie d'extraction.

Minuterie: l'extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre à cinq touches (illustration P4)

1- Témoin de contrôle de fonctionnement d'extraction.

2- Marche / arrêt de l'éclairage.

3- Arrêt d'extraction.

4- Vitesse d'extraction. - touche : 1ère, 2ème et 3ème vitesses

Pupitre tactile (Illustration P5)

1- Témoin indicateur / touche d'avertissement de nettoyage des filtres. Alerle de remplacement du filtre nécessaire - appuyez pour désactiver une fois le filtre nettoyé ou remplacé.

2- Activer et désactiver la minuterie de l'extracteur.

3- Marche / arrêt de l'éclairage. Mainlenez appuyé pour régler l'intensité de l'éclairage.

4- Marche / arrêt d'extraction.

5- Vitesse d'extraction - touche: 1ère, 2ème, 3ème et 4ème vitesses Minuterie: l'extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Pupitre tactile progressif (illustration P6)

1- Marche / arrêt d'extraction.

2- Pupitre tactile à glissière de contrôle de la vitesse d'extraction. Également utilisé en combinaison avec la touche -3-.

3-Marche / arrêt de l'éclairage. Appuyez sur la touche et, pendant qu'elle clignote, réglez l'intensité de l'éclairage avec le pupitre tactile progressif -2-.

4- Active et désactive la minuterie d'extraction.

5- Témoin indicateur / touche d'avertissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l'alerte une fois le filtre propre ou remplacé.

Minuterie: l'extracteur fonctionne 2 min. à la vitesse choisie et 2 min. supplémentaires à chacune des vilesses inférieures jusqu'à ce qu'il s'arrêle et que l'éclairage s'éteigne.

Avertissement concernant le Modèle ZEN

Le panneau avant s'allonge et se rétracte automatiquement en mettant en marche / arrêtant la hotte.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agréé.

Nettoyage externe : utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres à graisse : Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions Pour cela, démontez les filtres et lavez-les à l'eau chaude et avec du détergent neutre. Si vous utilisez un lave-vaisselle, placez les filtres à la verticale afin d'éviter le dépôt de restes solides.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabricant.

Remplacement des ampoules (recherchez le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d'avoir coupé l'alimentation électrique et que leur température n'ait baissé.

Important: utilisez des ampoules neuves conformément à ce qui apparaît sur la plaque signalétique de la hotte.

Utilisez des ampoules à réflecteur en aluminium pour remplacer des ampoules halogènes. N'utilisez pas d'ampoules dichroïques - risque de surchauffe.

Sur les hottles équipées de lampes à filament de lungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations légales

Le fabricant:

- Déclare que cet équipement est conforme aux exigences essentielles concernant le matériel électrique basse tension, indiquées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées par la directive 2004/108/CEE du 15/12/04.

- N'est pas responsable du non respect des indications de la présente notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipement.

- Se réserve le droit d'effectuer toute modification sur l'équipement ou dans la présente notice sans avertissement préalable.

Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
