Marque	Edesa
Modèle	ECB-6611 X
Type de produit	Hotte de cuisine murale
Dimensions (L x H x P)	60 x 14 x 50 cm (estimation)
Poids	Environ 12 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance du moteur	150 W (estimation)
Puissance d'éclairage	2 x 20 W (halogène)
Nombre de vitesses	3 ou 4 vitesses + turbo selon pupitre
Pupitre de commande	Commutateur à glissière, bouton, numérique, tactile ou tactile progressif selon version
Fonctions spéciales	Minuterie d'arrêt différé, alerte de nettoyage des filtres
Type d'évacuation	Évacuation extérieure ou recyclage avec filtre à charbon
Diamètre du conduit d'évacuation	150 mm
Distance minimale de la cuisson	65 cm (plus selon consigne gaz)
Filtre à graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon	À remplacer tous les 3 mois (optionnel)
Éclairage	Ampoules halogènes à réflecteur en aluminium
Consignes de nettoyage	Détergent liquide non corrosif, couper l'alimentation avant intervention
Sécurité	Arrêt automatique en cas de décharge électrostatique, protection enfant
Matériau	Inox
Réparabilité	Pièces détachées disponibles (ampoules, filtres, moteur)
Certification	CE (directives basse tension et compatibilité électromagnétique)

FOIRE AUX QUESTIONS - ECB-6611 X EDESA

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte est de 65 cm. Pour les tables de cuisson au gaz, suivez les indications du fabricant si elles spécifient une distance supérieure.

Comment installer la hotte en mode recyclage ?

Pour une utilisation en recyclage, la hotte doit être équipée d'un filtre à charbon actif (optionnel). L'air filtré est ensuite renvoyé dans la pièce. Aucun conduit d'évacuation extérieur n'est nécessaire.

Comment nettoyer les filtres à graisse ?

Démontez les filtres métalliques et lavez-les à l'eau chaude avec un détergent neutre. Vous pouvez également les mettre au lave-vaisselle en les plaçant à la verticale pour éviter les dépôts.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les trois mois. Si vous utilisez la hotte plus de 2 heures par jour, remplacez-le plus souvent. Utilisez toujours des filtres d'origine.

Comment utiliser la minuterie sur la hotte ?

Selon le pupitre de commande, la minuterie se programme différemment. Par exemple, sur le pupitre tactile (P5), appuyez sur la touche minuterie (2) pour activer un cycle d'arrêt progressif. Référez-vous à la section Pupitre de commande de la notice.

Que faire si la hotte cesse de fonctionner après un orage ?

Une décharge électrostatique (comme la foudre) peut provoquer un arrêt temporaire sans dommage. Coupez l'alimentation électrique de la hotte, attendez une minute, puis rebranchez-la.

Quel type d'ampoule utiliser pour l'éclairage ?

Utilisez des ampoules halogènes à réflecteur en aluminium (dichroïques interdites). Vérifiez la puissance indiquée sur la plaque signalétique (généralement 20 W).

Comment remédier à un mauvais tirage de la hotte ?

Assurez-vous que les filtres à graisse sont propres, que le conduit d'évacuation n'est pas obstrué et que la hotte est installée à la bonne hauteur (65 cm minimum). Utilisez un conduit rigide de 150 mm de diamètre.

La hotte peut-elle être utilisée avec des enfants ?

Les enfants ne doivent pas jouer avec l'appareil. Surveillez-les en permanence. Les parties accessibles peuvent devenir chaudes lors de la cuisson. Ne laissez pas les enfants utiliser la hotte sans surveillance.

Comment réinitialiser l'alerte de nettoyage des filtres ?

Sur les pupitres tactiles (P5 et P6), un voyant s'allume pour indiquer le besoin de nettoyage. Après avoir nettoyé ou remplacé les filtres, appuyez sur la touche correspondante (indicateur de filtre) pour désactiver l'alerte.

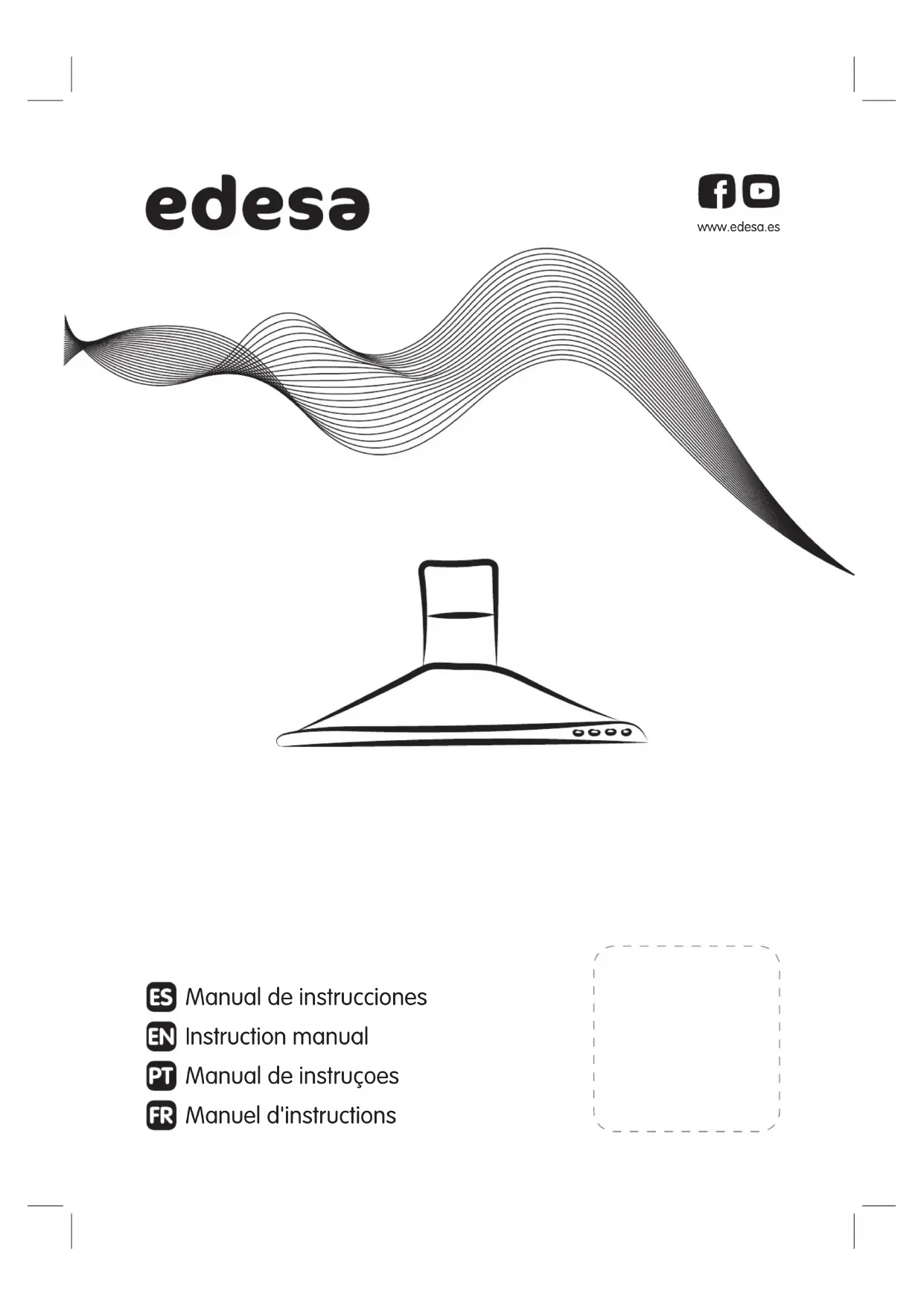

MODE D'EMPLOI ECB-6611 X EDESA

Merci d'avoir choisi notre hotte. Veuillez lire attentivement ces instructions qui vous assureront une installation, une utilisation et un entretien optimum de cette hotte.

Remarques: Les illustrations mentionnées dans cette notice se trouvent dans les premières pages.

Installation de la hotte au mur (recherchez le symbole sur les illustrations)

Attention: appliquez les normes locales relatives à l'évacuation des fumées. Entre autres: ne reliez pas la hotte à un conduit de fumée, d'aération ou d'air chaud déjà utilisé. Confirmez avec l'autorité locale que votre raccordement est conforme. Assurez-vous que le débit maximal d'extraction d'air des appareils environnants ne dépasse pas 4 Pa (0,04 mbar). Une ventilation convenable de la pièce doit être prévue lorsqu'une hotte de cuisine est utilisée simultanément avec des appareils utilisant du gaz ou un autre combustible.

L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

Pour l'évacuation des fumées vers l'extérieur, utiliser un tuyau en PVC rigide d'un diamètre idéal de 150 mm.

Les restrictions précédentes ne concernent pas les hottes dépourvues d'évacuation vers l'extérieur (utilisation en recyclage avec filtre à charbon actif).

Installez la hotte conformément aux instructions du schéma de montage fourni et aux indications des illustrations 1 à 16.

- La distance minimale à respecter entre la surface support des récipients de cuisson de la table de cuisson et la partie la plus basse de la hotte de cuisine doit être d'au moins 65 cm. Si les instructions d'installation pour la table de cuisson à gaz spécifient une distance plus grande, celle-ci doit être prise en compte..

Branchement électrique de la hotte

Attention: avant de brancher la hotte : coupez l'alimentation électrique. Vérifiez que la tension et la fréquence existantes correspondent à celles indiquées sur la plaque signalétique de la hotte.

Si la hotte est équipée d'une prise, raccordez la hotte à une prise homologuée facile d'accès, conformément aux normes en vigueur.

Si l'appareil n'est pas équipé de prise, raccordez-le directement à l'installation électrique, sur un circuit protégé par un dispositif omnipolaire de séparation facile d'accès pour pouvoir le déconnecter, conformément à la réglementation locale.

Utilisation de la hotte - Sécurité

Attention: en cas de décharge électrostatique (par ex. la foudre) la hotte peut cesser de fonctionner. Cela ne suppose aucun risque de dommages. Coupez l'alimentation électrique de la hotte et rebranchezée minute plus tard.

- Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions; ne pas flamber d'aliments sous la hotte de cuisine.

ATTENTION: Les parties accessibles de cet appareil peuvent devenir chaudes lorsqu'il est utilisé avec des appareils de cuisson.

Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.

Utilisation de la hotte - Pupitre de commande (recherchez le symbole sur les illustrations)

Vous trouverez ci-après la description des différents pupitres de commande possibles. Vérifiez le modèle du pupitre de commande de votre hotte et reportez-vous à l'illustration correspondante.

Pupitre avec commutateur à glisslère (Illustration P1)

1- Vitesse d'extraction - positions : OFF, 1ère, 2ème et 3ème vitesses.

2- Témoin de contrôle de fonctionnement d'extraction.

3- Interrupteur marche / arrêt de l'éclairage.

Pupitre avec bouton électrique (Illustration P2)

1- Marche / arrêt de l'éclairage.

2- Témoin de contrôle de fonctionnement de l'éclairage.

3- Vitesse d'extraction - louche : 1ère, 2ème et 3ème vitesses En appuyant de nouveau sur la vitesse actuelle, l'extracteur s'éteint.

4- Témoin de contrôle de vitesse de fonctionnement de l'extraction.

Minuterie : maintenez appuyée pendant deux secondes la louche de la vitesse choisie, jusqu'à ce que l'indicateur clignote. 15 min plus tard, l'extracteur s'arrête et l'éclairage s'éteint. Pour annuler la minuterie: appuyez une fois sur la louche de la vitesse choisie.

Pupitre à quatre vitesses - Afficheur numérique (Illustration P3)

1 - Marche / arrêt de l'éclairage.

2- Marche / arrêt d'extraction.

3- Réduire la vitesse d'extraction.

4- Pupitre indicateur de la vitesse d'extraction.

5- Augmenter la vitesse d'extraction.

6- Activer la vitesse turbo d'extraction.

7- Activer et désactiver la minuterie d'extraction.

Minuterie: l'extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête et que l'éclairage s'éteigne.

Pupitre à cinq touches (illustration P4)

1- Témoin de contrôle de fonctionnement d'extraction.

2- Marche / arrêt de l'éclairage.

3- Arrêt d'extraction.

4- Vitesse d'extraction. - touche : 1ère, 2ème et 3ème vitesses

Pupitre tactile (Illustration P5)

1- Témoin indicateur / touche d'avertissement de nettoyage des filtres. Alerle de remplacement du filtre nécessaire - appuyez pour désactiver une fois le filtre nettoyé ou remplacé.

2- Activer et désactiver la minuterie de l'extracteur.

3- Marche / arrêt de l'éclairage. Mainlenez appuyé pour régler l'intensité de l'éclairage.

4- Marche / arrêt d'extraction.

5- Vitesse d'extraction - touche: 1ère, 2ème, 3ème et 4ème vitesses Minuterie: l'extracteur fonctionne 5 min. à la vitesse choisie et 5 min. supplémentaires à chacune des vitesses inférieures jusqu'à ce qu'il s'arrête.

Pupitre tactile progressif (illustration P6)

1- Marche / arrêt d'extraction.

2- Pupitre tactile à glissière de contrôle de la vitesse d'extraction. Également utilisé en combinaison avec la touche -3-.

3-Marche / arrêt de l'éclairage. Appuyez sur la touche et, pendant qu'elle clignote, réglez l'intensité de l'éclairage avec le pupitre tactile progressif -2-.

4- Active et désactive la minuterie d'extraction.

5- Témoin indicateur / touche d'avertissement de nettoyage des filtres. Alerte de remplacement du filtre nécessaire - appuyez pour désactiver l'alerte une fois le filtre propre ou remplacé.

Minuterie: l'extracteur fonctionne 2 min. à la vitesse choisie et 2 min. supplémentaires à chacune des vilesses inférieures jusqu'à ce qu'il s'arrêle et que l'éclairage s'éteigne.

Avertissement concernant le Modèle ZEN

Le panneau avant s'allonge et se rétracte automatiquement en mettant en marche / arrêtant la hotte.

Entretien de la hotte

Attention: coupez toujours l'alimentation électrique avant d'intervenir sur la hotte. En cas de défaut, contactez un distributeur officiel ou un agent agréé.

Nettoyage externe : utilisez un détergent liquide, non corrosif et n'utilisez pas des produits de nettoyage abrasifs.

Filtres à graisse : Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions Pour cela, démontez les filtres et lavez-les à l'eau chaude et avec du détergent neutre. Si vous utilisez un lave-vaisselle, placez les filtres à la verticale afin d'éviter le dépôt de restes solides.

Filtres à charbon actif : ils doivent être remplacés tous les trois mois.

Important: augmentez la fréquence de nettoyage / remplacement des filtres si la hotte est utilisée plus de 2 heures par jour. Utilisez toujours des filtres d'origine du fabricant.

Remplacement des ampoules (recherchez le symbole sur les illustrations)

Attention: ne manipulez pas les ampoules avant d'avoir coupé l'alimentation électrique et que leur température n'ait baissé.

Important: utilisez des ampoules neuves conformément à ce qui apparaît sur la plaque signalétique de la hotte.

Utilisez des ampoules à réflecteur en aluminium pour remplacer des ampoules halogènes. N'utilisez pas d'ampoules dichroïques - risque de surchauffe.

Sur les hottles équipées de lampes à filament de lungstène, l'éclairage doit être uniquement utilisé lorsque le moteur est en fonctionnement. Ces lampes ne peuvent fonctionner en permanence et doivent servir d'éclairage ponctuel.

Informations légales

Le fabricant:

- Déclare que cet équipement est conforme aux exigences essentielles concernant le matériel électrique basse tension, indiquées dans la directive 2006/95/CEE du 12/12/06, et de compatibilité électromagnétique indiquées par la directive 2004/108/CEE du 15/12/04.

- N'est pas responsable du non respect des indications de la présente notice et des normes de sécurité en vigueur pour l'utilisation correcte de l'équipement. - Se réserve le droit d'effectuer toute modification sur l'équipement ou dans la présente notice sans avertissement préalable.

Contactez notre distributeur officiel si vous avez besoin d'assistance technique ou d'informations supplémentaires concernant nos produits.
