EH27D - Taille-haies Maruyama - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Taille-haies
Marque	Maruyama
Modèle	EH27D / EH27D-S
Poids (sans carburant)	EH27D : 6,1 kg ; EH27D-S : 6,0 kg
Cylindrée du moteur	25,4 cm³
Type de carburateur	Walbro à membrane
Allumage	Électronique à semi-conducteurs
Capacité du réservoir de carburant	0,6 litre
Rapport de mélange essence/huile	50:1
Bougie	NGK BPM8Y

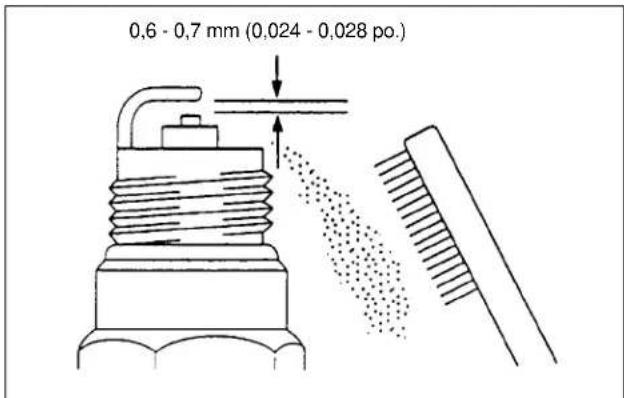

Écartement des électrodes	0,6 - 0,7 mm
Homologation	EPA et CARB Phase3, Tier 3
Durabilité des émissions	300 heures
Type de lames	Lames doubles en acier affûtées
Vitesse de ralenti	2700 - 3300 tr/min
Sécurité	Bouton d'arrêt d'urgence, protection anti-démarrage, pare-étincelles
Entretien courant	Nettoyage filtre à air toutes les 25 h, bougie toutes les 100 h, graissage boîtier d'engrenages toutes les 10 h
Garantie	3 ans usage résidentiel, 1 an usage commercial

FOIRE AUX QUESTIONS - EH27D Maruyama

Quel type d'huile utiliser pour le mélange ?

Utilisez une huile deux temps de haute qualité, de préférence l'huile Maruyama Premium Mix 50:1 ou une huile certifiée ISO-L-EGD et JASO FD. N'utilisez jamais d'huile pour moteur marin ou automobile.

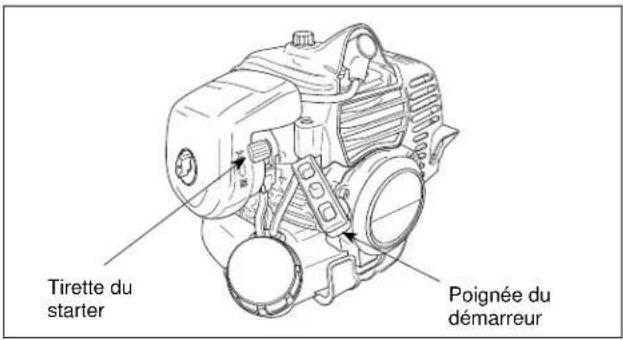

Comment démarrer le moteur à froid ?

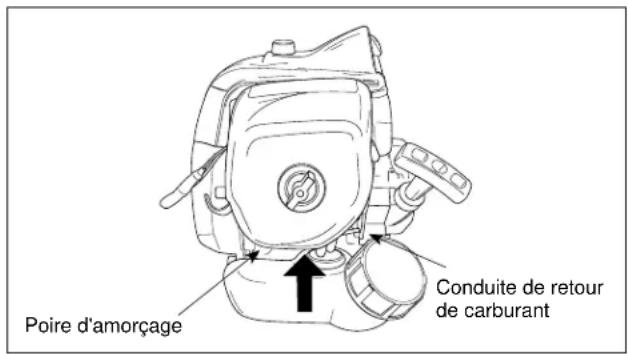

Appuyez sur la poire d'amorçage jusqu'à voir l'essence dans la conduite retour, fermez le starter, placez le bouton d'arrêt sur ON, tirez sur le démarreur. Quand le moteur tourne, ouvrez le starter.

Que faire si les lames tournent au ralenti ?

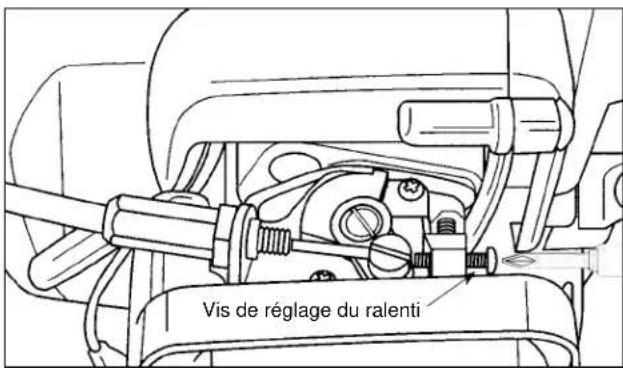

Cela indique un ralenti trop élevé. Réglez la vis de ralenti sur le carburateur pour baisser la vitesse jusqu'à ce que les lames s'arrêtent complètement tout en évitant le calage.

Comment entretenir les lames de coupe ?

Vérifiez régulièrement le serrage des lames. Desserrez les contre-écrous, serrez les vis de tension puis desserrez d'1/3 à 1/2 tour. Graissez avec de l'huile légère après usage.

Quel est le bon mélange essence/huile ?

Le rapport est de 50:1, soit 50 volumes d'essence pour 1 volume d'huile. Par exemple, pour 1 litre d'essence, ajoutez 20 ml d'huile.

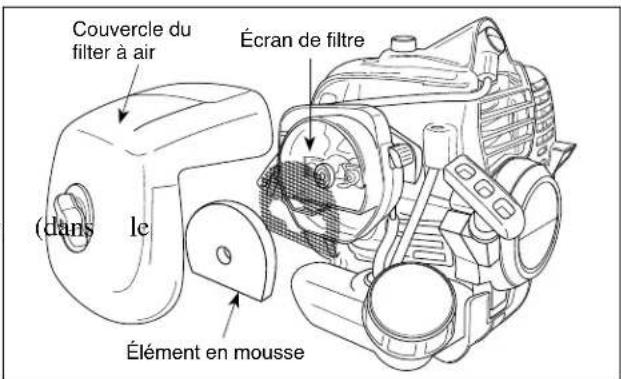

Comment nettoyer le filtre à air ?

Retirez le couvercle, sortez l'élément en mousse, nettoyez-le à l'eau savonneuse, laissez sécher, imprégnez-le d'huile SAE 30 et essorez l'excès.

Que faire si le moteur ne démarre pas ?

Vérifiez que le bouton d'arrêt est sur ON, que le réservoir contient du carburant, que la poire d'amorçage est bien pompée. Si le moteur est noyé, suivez la procédure de démarrage à chaud.

Comment remiser le taille-haie pour l'hiver ?

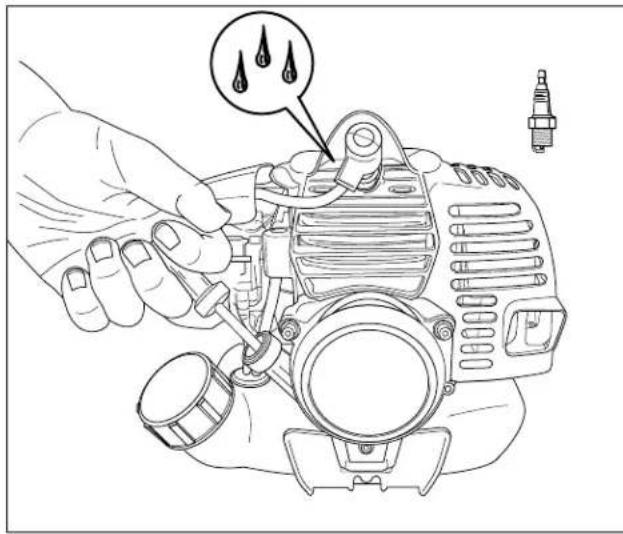

Videz le réservoir, pompez la poire pour vider le carburateur, faites tourner le moteur jusqu'à l'arrêt. Retirez la bougie, mettez un peu d'huile dans le cylindre, remettez la bougie. Stockez au sec.

Quelles sont les consignes de sécurité essentielles ?

Portez toujours des lunettes, des gants, des vêtements ajustés. Tenez l'appareil à droite du corps, éloignez les enfants. Ne jamais utiliser en intérieur à cause des gaz d'échappement.

Où trouver des pièces détachées ?

Contactez un concessionnaire agréé Maruyama. Le manuel liste les pièces sous garantie et les intervalles d'entretien. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI EH27D Maruyama

Lisez complètement et comprenez ce manuel AVANT d'utiliser ce produit.

MARUYAMA®

Déclaration de garantie limitée

Les produits commerciaux et industriels Maruyama sont garantis à l'acheteur initial contre tout vice de matière ou vice de fabrication, à partir de la date d'achat, et ce, pour les durées suivantes :

Garantie à vie pour l'arbre de transmission interne des taille-bordures et des débrousailleuses et pour l'ensemble des modules d'allumage.

3 ans pour utilisation résidentielle, domestique, non lucrative.

1 an pour utilisation industrielle, commerciale, publique, en location et lucrative.

Les moteurs Maruyama de la série AE et Kawasaki TEX45/TEX54 bénéficient exclusivement d'une couverture supplémentaire d'un an dans le cadre d'une utilisation industrielle, commerciale, publique, en location et lucrative (2 ans au total).

Pour les autres moteurs, reportez-vous à la déclaration de garantie du fabricant correspondant.

En cas de défectuosité d'une pièce au cours de la période de garantie, Maruyama, à sa discrétion, sera tenu de la changer ou de la remplacer gratuitement. L'évaluation de la garantie est obtenue en délivrant le produit Maruyama qui semble être défectueux au Service technique d'un distributeur Maruyama agréé dans la période de garantie.

L'acheteur sera exonéré des frais de diagnostic d'une pièce sous garantie si ledit diagnostic est effectué dans un centre de distribution Maruyama agréé

Le remplacement d'une pièce sous garantie non prévu dans le plan de maintenance requise, ou programmé uniquement dans le cadre de la révision ordinaire en vue de sa "réparation ou remplacement si nécessaire" sera couvert pendant la période de garantie. Toute pièce sous garantie remplacée dans le cadre de la maintenance requise est garantie pendant la période précédant le premier point de remplacement prévu pour cette pièce. Maruyama Mfg. Co., Inc. sera tenu responsable des dommages aux autres composants du moteur causés par la défaillance d'une pièce encore sous garantie. Il incombe au propriétaire d'effectuer la maintenance requise, comme décrit par Maruyama Mfg. Co., Inc. dans le manuel du propriétaire/de l'utilisateur.

GARANTIE DES PIÈCES LIÉES AUX ÉMISSIONS : Outre la couverture de garantie stipulée ci-dessus, Maruyama Mfg. Co., Inc. se chargera de la réparation ou du remplacement, sans frais supplémentaire pour l'acheteur initial et les sous-acquéreurs, d'une pièce liée aux émissions s'avérant défectueuse pour vice de matières et vice de fabrication, pendant une durée de deux ans (2) à compter de la date de livraison par le détaillant d'origine, excepté le pot catalytique. Le pot catalytique est garanti pour une durée d'un à partir de la date de livraison par le détaillant d'origine. Les pièces liées aux émissions couvertes par la garantie sont : le carburateur, le système d'allumage, le rotor de distributeur, la bougie et le pot catalytique. Toute pièce de rechange qui est de prestations et de durabilité équivalentes peut être utilisée dans des interventions de maintenance ou de réparations hors garantie, et elle ne réduira pas les obligations de garantie de Maruyama Mfg. Co., Inc.

Cette garantie ne couvre pas les conditions suivantes :

1. Eléments de maintenance (à l'exception des vices de matière et vices de fabrication) y compris les tuyaux flexibles, bougies, câbles de démarreur, filtres à air et à carburant, masselottes d'embrayage, isolateurs de vibration, câbles d'accélérateur et dispositifs de coupe, etc.
2. Frais additionnels incluant l'envoi et la manutention, le déplacement, les indemnités pour temps d'inactivité ou de nuisance et d'entreposage.
3. Ajouts ou modifications de pièces de marchés secondaires non autorisées par Maruyama U.S., Inc.
4. Toute défaillance causée par l'usure, un accident, une négligence, une utilisation abusive, des carburants, lubrifiants et mélanges de carburants (le cas échéant) inappropriés, ou une utilisation ou un entretien défectueux du produit découlant du non-respect des instructions fournies par Maruyama.

La réparation ou le remplacement tel que stipulé dans la présente garantie est la solution unique de l'utilisateur. Maruyama ne saurait être tenu responsable des dommages accessoires ou indirects dus à un manquement exprès ou implicite à la garantie de ces produits, sous réserve des limites établies par la loi en vigueur. Toute garantie tacite de qualité marchande ou d'aptitude à un but particulier pour ce produit est limitée par la durée de cette garantie, telle que définie dans la déclaration de garantie limitée. Maruyama se réserve le droit de modifier ou d'améliorer le design du produit sans préavis et décline toute obligation de mettre à jour les

produits préalablement fabriqués.

Cette garantie vous offre des droits juridiques spécifiques susceptibles de varier selon la législation particulière d'un État.

Il incombe au propriétaire et au revendeur de remplir correctement la carte d'enregistrement de la garantie et de l'adresser à la société Maruyama U.S., Inc. Une preuve d'achat et de l'enregistrement sera requise en vue de bénéficier du service de garantie.

Pour localiser le distributeur Maruyama agréé le plus proche, contactez :

Maruyama U.S., Inc. 4770 Mercantile Drive, suite100, Fort Worth, TX 76137 U.S.A. [phone] [e-mail] www.maruyama-us.com

L'Agence de Protection environnementale des États-Unis (EPA) et Maruyama Manufacturing Company, Inc. ont le plaisir d'expliquer la garantie du système de contrôle des émissions concernant votre petit moteur hors route. Les nouveaux petits moteurs hors route modèles 1997 et ultérieurs doivent être conçus, fabriqués et équipés, au moment de la vente, en vue de respecter les réglementations de l'EPA des États-Unis en matière de petits moteurs hors route. Le moteur de l'appareil ne doit présenter aucun vice de matière, ni vice de fabrication susceptibles d'entraver sa conformité aux normes de l'EPA des États-Unis au cours des deux premières années d'utilisation du moteur, à partir de la date de vente jusqu'au au dernier acquéreur. Maruyama Manufacturing Company, Inc. doit garantir le système de contrôle des émissions de votre petit moteur hors route pour la durée indiquée ci-dessus, sous réserve de l'absence d'abus, de négligence ou d'entretien incorrect de celui-ci.

Période de durabilité des émissions : 300 heures.

Votre système de contrôle des émissions doit inclure des pièces telles que le carburateur ou le système d'injection, le système d'allumage, et le pot catalytique. Il doit également inclure les tuyaux flexibles, courroies, et connecteurs, ainsi que les autres systèmes liés aux émissions. Toute pièce sous garantie de votre petit moteur hors route sera gratuitement réparée par Maruyama Manufacturing Company, Inc., y compris le diagnostic (s'il est effectué dans un centre agréé), les pièces et la main d'oeuvre.

COUVERTURE DE GARANTIE DU FABRICANT :

Les petits moteurs hors route modèles 1997 et ultérieurs sont garantis pendant deux ans. Si une pièce de votre moteur liée aux émissions s'avère défectueuse, la pièce sera réparée ou rem-placée gratuitement par Maruyama Manufacturing Company, Inc.

RESPONSABILITÉS DU PROPRIÉTAIRE LIÉES À LA GARANTIE :

(a) En tant que propriétaire de petit moteur hors route, vous êtes tenu de réaliser la maintenance requise indiquée dans votre manuel du propriétaire/de l'utilisateur. Maruyama Manufacturing Company, Inc. vous recommande de conserver tous vos reçus concernant l'entretien de votre petit moteur hors route, toutefois Maruyama Manufacturing Company, Inc. ne saurait refuser la garantie uniquement en l'absence de reçus ou de la non-réalisation de tous les travaux d'en-tretien programmés. Toute pièce de rechange ou servicequi sont de prestations et de dura-bilité équivalentes peuvent être utilisés dans des interven-tions d'entretien ou de réparations hors garantie, sans pour autant réduire les obligations de garantie du fabricant du moteur.

(b) En tant que propriétaire de petit moteur hors route, vous devez néanmoins savoir que Maruyama Manufacturing Company peut vous refuser la couverture de la garantie si la panne de votre petit moteur hors route ou d'une pièce quelconque sont dus à un abus, à une négligence, à un entretien incorrect ou à des modifications non approuvées.
(c) Vous êtes tenu de présenter votre petit moteur hors route dans un centre de distribution de Maruyama Manufacturing Company, Inc. dès qu'un problème survient. Les réparations sous garantie doivent être réalisées dans un délai raisonnable de 30 jours.

Si vous avez des questions concernant vos droits et obligations liés à la garantie, vous devez contacter Maruyama U.S., Inc. en appelant le n° 1-866-783-7400, ou [e-mail].

COUVERTURE

Maruyama Manufacturing Company, Inc. garantit à l'acheteur initial et aux sous-acquéreurs que le petit moteur hors route sera conçu, fabriqué et équipé, au moment de la vente, en vue de respecter toutes les réglementations en vigueur. Maruyama Manufacturing Company, Inc. garantit également à l'acheteur initial et aux sous-acquéreurs que le petit moteur hors route ne présente aucun vice de matière, ni vice de fabrication susceptibles d'entraver sa conformité aux réglementations en vigueur pendant une durée de deux ans.

L'EPA oblige les fabricants de ce type de moteurs à respecter les réglementations pendant deux ans. Ces périodes de garantie commenceront à la date d'achat du petit moteur hors route par l'acheteur initial. En cas de défectuosité de l'une des pièces de votre moteur liée aux émissions, celle-ci sera remplacée gratuitement par Maruyama Manufacturing Company, Inc.

Maruyama Manufacturing Company, Inc. doit réparer ou remplacer toute pièce défectueuse encore sous garantie dans l'un des centres agréés ou de garantie de Maruyama Manufacturing Company, Inc. Tout travail autorisé effectué dans l'un des centres de distribution agréé ou de garantie doit être gratuit s'il est avéré qu'une pièce sous garantie est défectueuse. Il faut utiliser une pièce de remplacement approuvée par le fabriquant ou équivalente lors d'une intervention de maintenance ou de réparation de pièces liées aux émissions, couvertes par la garantie. Ces interventions seront gratuites si la garantie est toujours valide. Maruyama Manufacturing Company, Inc. sera tenu responsable des dommages aux autres composants du moteur causés par la défaillance d'une pièce encore sous garantie.

EPA considère que les pièces liées aux émissions sous garantie doivent inclure toutes les pièces énumérées ci-dessous. Ces pièces sous garantie sont : le carburateur, le système d'al-lumage, le rotor de distributeur, la bougie, le pot catalytique et le réservoir de carburant.

MAINTENANCE NÉCESSAIRE

Le propriétaire est tenu de réaliser la maintenance requise telle que définie par Maruyama Manufacturing Company, Inc. dans le manuel du propriétaire/de l'utilisateur.

LIMITATIONS

Cette garantie du système de contrôle des émissions ne couvrira aucune des conditions suivantes:

(a) réparation ou remplacement d'une pièce consécutivement à une utilisation abusive ou à une négligence, au manquement à la maintenance requise, à des réparations inappropriées ou à des remplacements non conformes aux caractéristiques techniques de Maruyama Manufacturing Company, Inc. susceptibles d'affecter les performances et/ou la durabilité de l'appareil, et aux ajouts ou modifications non recommandés ni approuvés par écrit par Maruyama Manufacturing Company, Inc., et
(b) remplacement de pièces et d'autres services, réglages nécessaires dans le cadre de la maintenance requise et après le premier point de remplacement programmé.

DÉCLARATION DE GARANTIE DU CONTRÔLE DES ÉMISSIONS DE LA CALIFORNIE. DROITS ET OBLIGATIONS DÉRIVÉS DE LA GARANTIE

Le Comité des ressources de l'air de la Californie (CARB), et Maruyama Manufacturing Company, Inc. ont le plaisir d'expliquer la garantie du système de contrôle des émissions concernant votre petit moteur hors route 2013. En Californie, les nouveaux petits moteurs hors route doivent être conçus, construits et équipés en vue de respecter les normes anti-pollution strictes de l'Etat. Maruyama Manufacturing Company, Inc. doit garantir le système de contrôle des émissions concer-nant votre petit moteur hors route pour la durée indiquée ci-dessus, sous réserve qu'il n'y a pas eu d'abus, de négligence ou d'entretien incorrect de celui-ci.

Votre système de contrôle des émissions doit inclure des pièces telles que le carburateur ou le système d'injection, le système d'allumage, le réservoir de carburant et le pot catalytique. Il doit également inclure les tuyaux flexibles, courroies, et connecteurs, ainsi que les autres systèmes liés aux émissions.

Toute pièce sous garantie de votre petit moteur hors route sera gratuitement réparée par Maruyama Manufacturing Company, Inc., y compris le diagnostic, les pièces et la main d'oeuvre.

COUVERTURE DE GARANTIE DU FABRICANT :

Les petits moteurs hors route modèles 1995 et ultérieurs sont garantis pendant deux ans. En cas de défectuosité d'une pièce de votre moteur liée aux émissions, celle-ci sera réparée ou remplacée par Maruyama Manufacturing Company, Inc.

RESPONSABILITÉS DU PROPRIÉTAIRE LIÉES À LA GARANTIE :

(a) En tant que propriétaire de petit moteur hors route, vous êtes tenu de réaliser la maintenance requise indiquée dans votre manuel du propriétaire/de l'utilisateur. Maruyama Manufacturing Company, Inc. vous recommande de conserver tous vos reçus concernant l'entretien de votre petit moteur hors route, toutefois Maruyama Manufacturing Company, Inc. ne saurait refuser la garantie uniquement en l'absence de reçus ou de la non-réalisation de tous les travaux d'entretien programmés.
(b) En tant que propriétaire de petit moteur hors route, vous devez néanmoins savoir que Maruyama Manufacturing Company peut vous refuser la couverture de la garantie si la panne de votre petit moteur hors route ou d'une pièce quelconque sont dus à un abus, à une négligence, à un entretien incorrect ou à des modifications non approuvées.
(c) Vous êtes tenu de présenter votre petit moteur hors route dans un centre de services Maruyama Manufacturing Company, Inc. dès qu'un problème survient. Les réparations sous garantie doivent être réalisées dans un délai raisonnable de 30 jours.

Si vous avez des questions concernant vos droits et obligations liés à la garantie, vous devez contacter Maruyama U.S., Inc. en appelant le n° 1-866-783-7400, ou [e-mail].

Pièces du système d'émissions

Émissions d'échappement

Carburateur

Silencieux

Pot catalytique

Bobine d'allumage / Magnéto

Bougie

Filtre à air

Soupape RGE (piston)

Filtre à carburant

Émissions par évaporation

Réservoir de carburant

Sommaire

Page FR-

Déclaration de garantie limitée.... 1

DÉCLARATION DE GARANTIE DU CONTRÔLE

DES ÉMISSIONS DE L'ÉTAT FÉDÉRAL......3

Sommaire 6

Introduction......6

Sécurité ....7

Sécurité de l'utilisateur....7

Sécurité du taille-haie 7

Sécurité du carburant....8

Sécurité d'utilisation du taille-haie....8

Description du produit 10

Étiquettes de sécurité .... 11

Montage 11

Assemblage du moteur et de l'arbre de transmission.... 11

Connexion du câble du de la commande des gaz et des fits du bouton d'arrêt ....11

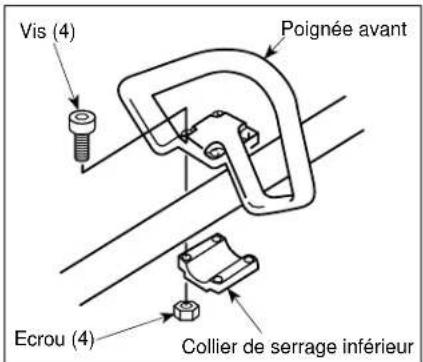

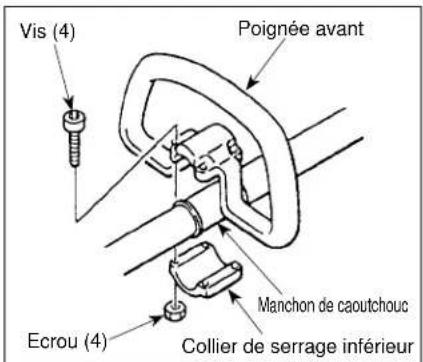

Montage de la poignée avant....12

Avant utilisation....13

Huile et carburant 13

Mélange d'essence et d'huile .....14

Mise en marche et arrêt ....15

Utilisation....16

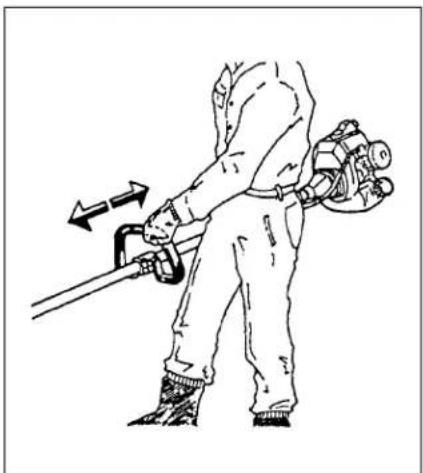

Position de fonctionnement .... 16

Entretien 17

Réglage du ralenti....17

Filtre à air 18

Filtre à essence 18

Bougie....19

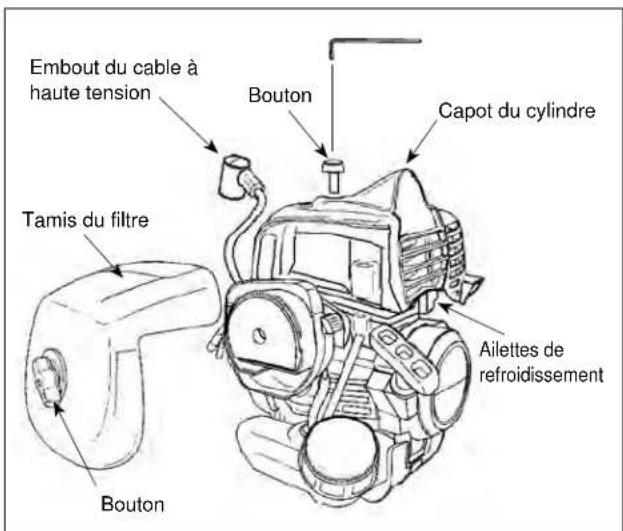

Ailettes de refroidissement du cylindre......19

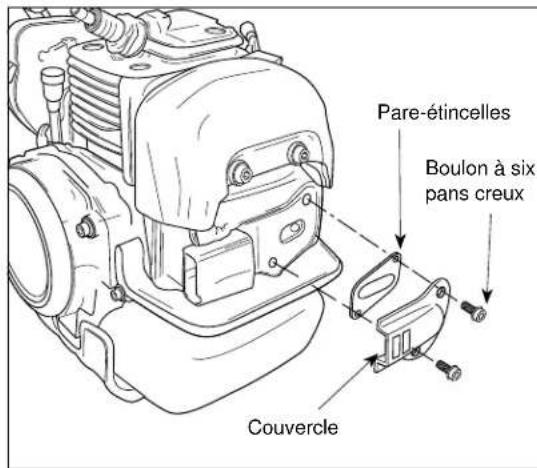

Pare-étincelles....20

Silencieux d'échappement....20

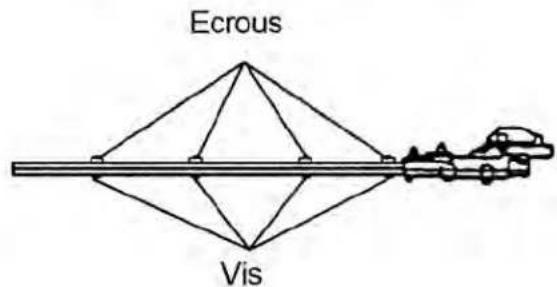

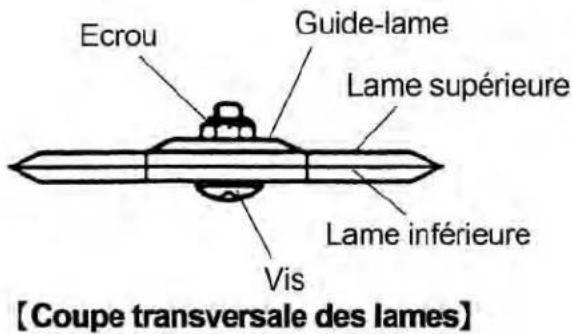

Réglages des lames de coupe ....21

Maintenance des lames de coupe ....21

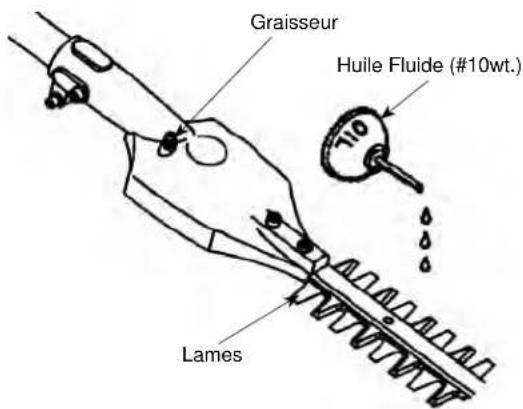

Lubrification....22

Remisage....23

Dépannage 24

Période d'entretien 24

Spécifications....25

Introduction

Nous vous remercions d'avoir acheté un produit Maruyama.

Maruyama, ses distributeurs et ses concessionnaires tiennent à votre complète satisfaction de ce nouveau Produit. Veuillez contacter votre concessionnaire d'entretien agréé pour toute assistance en matière d'entretien, de pièces Maruyama d'origine ou pour tout renseignement dont vous pourriez avoir besoin.

Que vous contactiez votre concessionnaire agréé ou l'usine, prévoyez le numéro de modèle et de série du produit. Ce numéro aidera le concessionnaire ou le représentant à vous donner les informations exactes relatives à votre produit. Vous trouverez le numéro de modèle et de série dans un endroit spécial, sur le produit. (Description du produit page FR-10).

Pour référence ultérieure, notez cette information dans l'espace ci-dessous.

Nom de modèle

N° de série

Veuillez lire attentivement ce manuel afin d'apprendre comment utiliser correctement votre produit. La lecture de ce manuel permettra d'éviter, à vous et aux autres, des accidents corporels et des dommages au produit.

Bien que Maruyama conçoive, produise et commercialise des produits sûrs et de pointe, il est de votre responsabilité d'utiliser votre nouveau coupe-bordures correctement et de façon sûre. (Vous être également responsable de la formation sur l'utilisation en toute sécurité par toute personne à qui vous en autoriserez l'utilisation.)

Le système d'avertissement de Maruyama dans ce manuel identifie les dangers potentiels et comprend des messages de sécurité spéciaux permettant d'éviter des blessures, voire la mort. DANGER, AVERTISSEMENT et ATTENTION sont les mots utilisés pour identifier le niveau de danger. Cependant, quel que soit le niveau de danger, soyez extrêmement prudent.

DANGER signale un danger extrême à l'origine de blessures graves, voire mortelles, si les précautions recommandées ne sont pas respectées.

AVERTISSEMENT signale un danger à l'origine de blessures graves, voire mortelles, si les précautions recommandées ne sont pas respectées.

ATTENTION signale un danger à l'origine de blessures mineures ou modérées si les précautions recommandées ne sont pas respectées. Deux autres termes sont également utilisés pour mettre des informations en évidence. "Important" attire l'attention sur des informations mécaniques spéciales et "Remarque" met l'accent sur des généralités méritant une attention spéciale.

Sécurité

Sécurité de l'utilisateur

1. Lisez et assimilez ce manuel du propriétaire/de l'utilisateur avant d'utiliser ce produit. Familiaris vous bien avec l'utilisation correcte de ce matériel.
2. Ne laissez jamais des enfants utiliser le taille-haie. Ce n'est pas un jouet. Ne laissez jamais des adultes utiliser la machine sans qu'ils aient lu le manuel du propriétaire/de l'utilisateur.
3. Portez toujours des lunettes de protection conformes à Z87-1 de l'ANSI (American National Standards Institute).

1. Portez des protége-oreilles.

1. Portez toujours un pantalon épais, des manches longues, des bottes et des gants. Ne portez jamais de vêtements amples, de bijoux, de shorts, de sandales et ne soyez jamais pieds nus. Arrangez vos cheveux pour qu'ils ne descendent pas en dessous des épaules.
2. N'utilisez jamais ce taille-haie si vous êtes fatigué, malade ou sous l'influence d'alcool, de drogue ou de médicaments.
3. Ne mettez jamais le moteur en marche ou ne le faites jamais tourner dans une salle ou un bâtiment fermé. Respirer des gaz d'échappement peut être mortel.

1. Eviter de salir les poignées avec de l'huile, du carburant ou de la terre.

Sécurité du taille-haie

1. Assurez-vous que le taille-haie.

^62 : Avant chaque utilisation, inspectez le taille-haie et remplacez les pièces endommagées. Assurez-vous qu'il n'y a pas de fuites de carburant. Assurez-vous que toute la visserie est en place et bien serrée. Suivez les instructions d'entretien commençant à la page FR-17.
3. Assurez-vous que les lames, déplacer ne fonctionne pas quand le moteur est au ralenti. Référez-vous à réglage du ralenti page FR-17.

1. Avant d'utiliser le taille-haie, vérifiez les lames et remplacez toutes les pièces qui sont fendues, ébréchées ou endommagées.
2. Ne saisissez aucune autre pièce que la poignée lors du réglage de l'angle des lames. Arrêtez le moteur lorsque vous réglez l'angle des lames.
3. N'utilisez jamais une les lames ou des pièces de rechange qui ne soient pas approuvées par Maruyama.
4. Effectuez l'entretien du taille-haie conformément aux intervalles d'entretien recommandés et aux procédures détaillés au chapitre Entretien commençant à la page FR-17.
5. Avant d'inverser la fonction taille-haie, d'effectuer l'entretien ou de travailler sur la machine, éteignez le moteur et assurez-vous que les lames est à l'arrêt complet.
6. En cas de problèmes de fonctionnement ou de vibrations excessives, arrêtez immédiate-ment la machine et inspectez-la pour en trouver la cause. Si la cause ne peut pas être déterminée ou si vous ne pouvez pas la corriger, renvoyez le taille-haie à votre concessionnaire pour réparation.

Sécurité du carburant

1. L'essence est hautement inflammable et doit être manipulée et stockée avec précaution. Utilisez un bidon approuvé pour le stockage d'essence et/ou de mélange carburant/huile.
2. Mélangez et versez le carburant à l'extérieur, à l'écart des étincelles et des flammes.
3. Ne fumez pas à côté d'un bidon de carburant ou du taille-haie ou lorsque vous utilisez le taille-haie.
4. Ne remplissez pas trop le réservoir de carburant. Arrêtez le remplissage entre 6 mm et 13 mm (1/4 - 1/2 po) du haut du réservoir.

5. Essuyez tout carburant renversé avant de mettre le moteur en marche.

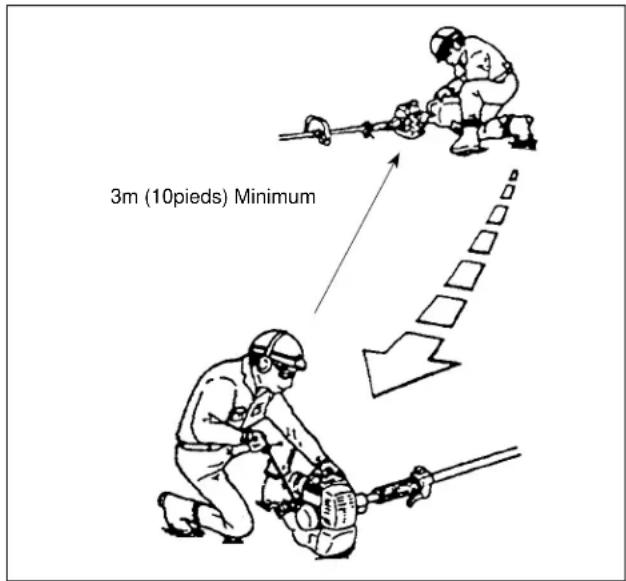

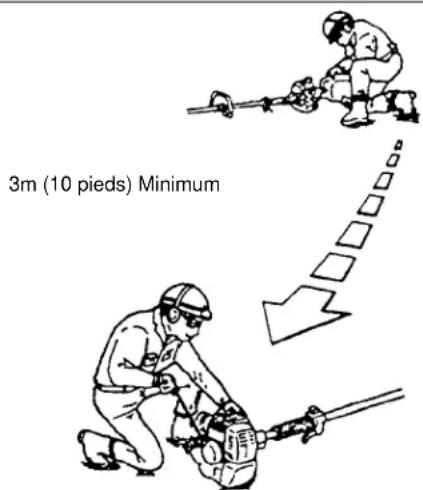

6. Éloignez le taille-haie d'au mois 3 m (10 pieds) de l'emplacement de remplissage en carburant avant de mettre le moteur en marche.

3m (10pieds) Minimum

1. Ne retirez pas le bouchon du réservoir de carburant quand le moteur tourne ou immédiatement après l'arrêt du moteur.
2. Laissez le moteur se refroidir avant de refaire le plein.
3. Videz le réservoir de carburant et faites tourner le moteur jusqu'à épuisement du carburant avant de ranger l'appareil.
4. Remisez le carburant et le taille-haie à l'écart des flammes nues, des étincelles et à l'abri de la chaleur excessive. Assurez-vous que les vapeurs ne peuvent pas atteindre d'étincelles de chauffe-eau, de chaudières, de moteurs électriques, etc.

Sécurité d'utilisation du taille-haie

1. CE TAILLE-HAIE PEUT CAUSER DES BLESSURES GRAVES. Lisez les instructions avec attention. Ayez connaissance de toutes les commandes et de l'utilisation correcte du taille-haie.

2. Avant de commencer, inspectez la zone de travail. Otez toutes les ficelles, cordes ou toutes matières similaires qui peuvent s'emmêler dans les lames.

3. Tenir les enfants, les passants et les animaux à l'extérieur de la zone d'exploitation.

4. Si vous êtes approché alors que vous utilisez le taille-haie, arrêtez le moteur et les lames.
5. Ne laissez jamais des enfants utiliser le taille-haie.
6. N'utilisez le taille-haie qu'à la 1 umière du jour ou sous un éclairage artificiel adéquat.
7. Gardez toujours le taille-haie à votre côté droit.
8. N'approchez pas vos mains ou vos pieds près de ou sous toute pièce mobile. Ecartez-vous toujours. N'approchez jamais les mains ou les pieds des pièces mobiles. Ne vous approchez pas des surfaces chaudes telles que le silencieux.
9. Placez bien vos pieds en équilibre. N'essayez pas d'augmenter votre portée.
10. Ne pas utiliser le taille-haie en position debout sur une échelle ou un support similaire temporaire.
11. Utilisez l'outil convenant à la tâche. N'utilisez pas le taille-haie pour un travail pour lequel il n'est pas recommandé par Maruyama.

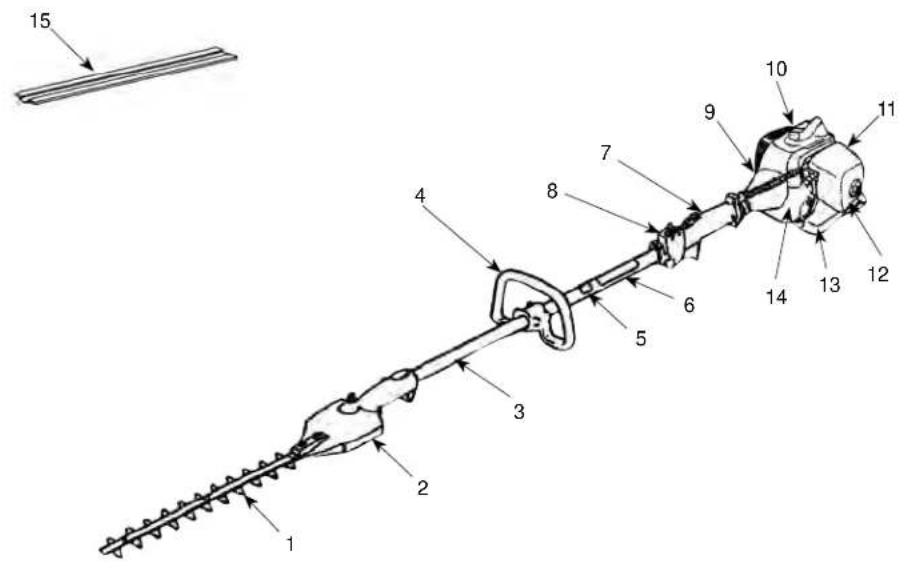

Description du produit

EH27D/EH27D-S

1. Lames et Guide-chaîne
2. Carter d'engrenages
3. Arbre de transmission
4. Poignée Avant
5. Étiquettes de sécurité
6. Nom du modèle
7. Poignée arbre

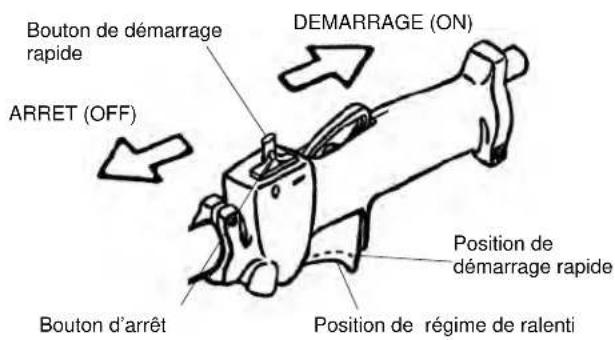

8. Commande des gaz et bouton d'arrêt
9. Carter du tambour d'embrayage
10. Moteur
11. Numéro de série (à l'arrière du moteur)
12. Filtre à air
13. Réservoir de carburant
14. Câble d'accélérateur et câbles du bouton d'arrêt
15. Couvercle de lame

Étiquettes de sécurité

WARNING BEFORE OPERATING THIS EQUIPMENT, READ THE OPERATORS MANUAL. FAILURE TO FOLLOW ALL MANUFACTURE'S WARNINGS AND INSTRUCTIONS CAN RESULT IN SERIOUS INJURY. WARNING CUTTING BLADES ARE HAZARDOUS AT ALL TIMES AND CAN CAUSE SERIOUS INJURY, STAY CLEAR OF MOVING BLADES, STOP ENGINE BEFORE PERFORMING ANY SERVICE.

SUR LE ARBRE
(Pièce No.217879)

Montage

Assemblage du moteur et de l'arbre de trans- mission

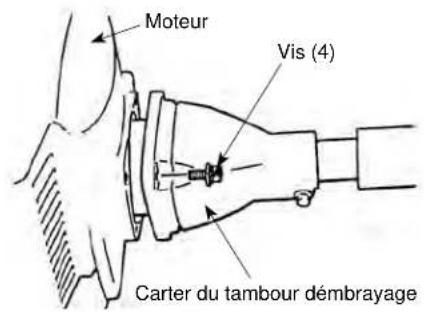

Assembler le carter du tambour d'embrayage au moteur à l'aide des quatre vis fournies.

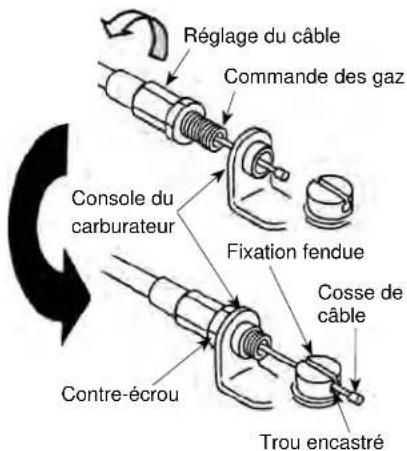

Connexion du câble de la commande des gaz et des fils du bouton d'arrêt

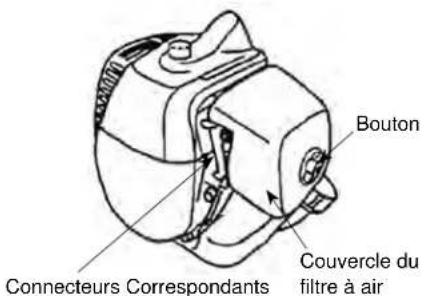

1. Dévissez le bouton et retirez le couvercle du filtre à air, insérez le câble d'accélérateur à travers le manchon de réglage de câble du support du carburateur.
2. Positionner la fixation fendue sur le carburateur de manière à ce que le trou encastré pour la cosse de câble soit loin du manchon du dispositif de réglage du câble.
3. Faire pivoter la came de la commande des gaz du carburateur et glisser le câble de la commande des gaz dans la fente de la fixation fendue en vérifiant que les cosses de câbles se placent dans le trou encastré.
4. Actionner plusieurs fois la gâchette d'accélération pour vérifier qu'elle fonctionne correctement.

Moteur Vis (4) Carter du tambour débrayage

Bouton Connecteurs Correspondants Couvercle du filtre à air

Réglage du câble Commande des gaz Console du carburateur Fixation fendue Coisse de câble Contre-écrou Trou encastré

1. Régler le manchon du dispositif de réglage du câble afin que la butée sur la came de la commande des gaz du carburateur soit juste en contact avec la butée de la commande des gaz et afin que la position du câble conserve un jeu de 1-2 mm entre la cosse de câble et la fixation fendue quand la gâchette d'accélération est complètement enfoncée.
2. Serrer le contre-écrou quand le câble de la commande des gaz est réglé correctement.
3. Brancher les fils du bouton d'arrêt sur les connecteurs correspondants du moteur. La polarité des fils est importante.

Montage de la poignée avant

Le kit de poignée avant contient un ensemble de quatre vis et écrous, un manchon de caoutchouc (uniquement pour EH27D) et la collier de serrage inférieur.

[EH27D]

1. Facile à enfiler le manchon en caoutchouc autour de l'arbre d'environ 9 pouces (22,8 cm) depuis l'extrémité de la commande des gaz et bouton d'urgence pour un la position initiale de poignée.
2. Rotate the rubber sleeve so the split is to one side.
3. Placer la poignée avant et de la collier de serrage inférieur sur le manchon en caoutchouc.
4. Installez les quatre vis et les ecrou. Quittez les vis étanchées au doigt.
5. Replacez l' poignée avant en haut ou en bas l'arbre de transmission à le la position la plus confortable, mais pas plus près que 9 pouces (22.8 centimètres) à partir de la fin du changement d'arrêt.
6. Serrez les vis et les ecrou.

[EH27D-S]

1. Placez l'poignée avant et le collier de serrage inférieur sur le puits environ 9 pouces (22.8 centimètres) à partir de la fin du Commande des gaz et bouton d'arrêt d'urgence pour une position de poignée initiale.
2. Installez les quatre vis et les ecrou. Quittez les vis étanchées au doigt.
3. Replacez l' poignée avant en haut ou en bas l'arbre de transmission à le la position la plus confortable, mais pas plus près que 9 pouces (22.8 centimètres) à partir de la fin du changement d'arrêt.
4. Serrez les vis et les ecrou.

Jeu de 1 \~2 mm

Câbles du bouton d'arrêt

Vis (4) Poignée avant Manchon de caoutchouc Collier de serrage inférieur Ecrou (4)

[EH27D]

Vis (4) Poignée avant Ecrou (4) Collier de serrage inférieur

[EH27D-S]

- Dans certaines conditions, l'essence est très inflammable et présente de risques d'explosion.

CE QUI PEUT SE PASSER

- Un feu ou une explosion dus au carburant peut vous brûler, brûler les autres et causer des dommages matériels.

COMMENT ÉVITER LE DANGER

• Utilisez un entonnoir et remplissez le réservoir de carburant à l'extérieur, dans une zone découverte, alors que le moteur est froid. Essuyez tout le carburant qui se serait renversé.
• Ne fumez jamais lorsque vous manipulez un carburant et restez éloigné d'un feu nu ou de tout endroit où le carburant peut être enflammé par une étincelle.
• Ne remplissez pas totalement le réservoir de carburant. Ajoutez le carburant dans le réservoir de carburant jusqu'à atteindre un niveau de 6 mm à 13 mm (1/4 à 1/2 po.) du haut du réservoir. Cet espace vide dans le réservoir permet au carburant de se dilater.
• Stockez le carburant dans un contenant approuvé et ne le laissez pas à la portée des enfants.

• N'achetez jamais plus de 30 jours deréserve de carburant.

• Ne fumez pas près de carburant.

• Mélangez et versez le carburant à l'extérieur, dans un endroit éloigné d'étincelles ou de flammes.
• Éteignez toujours le moteur avant de remettre du carburant. N'ôtez jamais le bouchon du réservoir de carburant alors que le moteur est en marche ou aussitôt après avoir arrêté le moteur.

AVERTISSEMENT

DANGER POTENTIEL

• L'essence contient des gaz qui peuvent accumuler de la pression à l'intérieur du réservoir de carburant. CE QUI PEUT SE PASSER
• Du carburant peut être pulvérisé lorsque vous ôtez le bouchon de carburant.

COMMENT EVITER LE DANGER

- Ôtez lentement le bouchon d'essence afin d'éviter des blessures dues à la vaporisation d'essence.

1. Ouvrez toujours lentement le bouchon du réservoir d'essence pour libérer petit à petit toute surpression possible à l'intérieur du réservoir.
2. Ne remplissez pas trop le réservoir de carburant. Arrêtez de le remplir à 6 mm-13 mm (1/4-1/2 pouce) du haut du réservoir.
3. Serrez bien le bouchon du réservoir d'essence, après avoir fait le remplissage.
4. Essuyez tout carburant renversé avant de démarrer le moteur.
5. Déplacez le taille-haie à au moins 3m(10pieds) du lieu de remplissage et du contenant de carburant, avant de démarrer le moteur.

3m (10 pieds) Minimum

Type d'huile recommandé

Pour le mélange de carburant, n'utilisez que de l'huile deux temps Maruyama 50 : 1 ou une huile de qualité élaborée pour les moteurs deux temps à hautes performances, à refroidissement par air.

IMPORTANT: N'utilisez pas d'huiles certifiées Marine Manufacturer's Association (NMMA) ou BIA. Ces types d'huile moteur deux temps ne comportent pas les additifs convenant aux moteurs deux temps à refroidissement par air et risquent d'endommager le moteur.

N'utilisez pas d'huile moteur automobile. Ce type d'huile moteur ne comporte pas les additifs convenant aux moteurs deux temps à refroidissement par air et risque d'endommager le moteur.

Type de carburant recommandé

Utilisez de l'essence sans plomb fraîche et propre, y compris de l'essence oxygénée ou reformulée, avec un niveau d'octane supérieur ou égal à 89. Afin d'assurer la fraîcheur de l'essence, ne l'achetez qu'en une quantité nécessaire pour 30 jours. L'utilisation d'essence sans plomb réduit les dépôts dans la chambre de combustion et allonge la durée de vie de la bougie. L'utilisation d'une essence super n'est ni nécessaire ni recommandée.

Utilisation d'additifs de carburants

IMPORTANT : N'UTILISEZ JAMAIS DE MÉTHANOL, D'ESSENCE CONTENANT DU MÉTHANOL, DE L'ESSENCE AVEC DE L'ALCOOL CONTENANT PLUS DE 10% D'ÉTHANOL, DE SUPERCARBURANT OU DE L'ESSENCE MINÉRALE POUR NE PAS E N D O M M A G E R L E C I R C U I T D'ALIMENTATION EN CARBURANT.

N'UTILISEZ JAMAIS D'ADDITIFS AUTRES QUE CEUX FABRIQUÉS POUR LA STABILISATION DU CARBURANT LORS DU STOCKAGE, TEL LE STABILISATEUR/CONDITIONNEUR DE MARUYAMA OU UN PRODUIT SIMILAIRE. LE STABILISATEUR/ CONDITIONNEUR DE MARUYAMA EST UN STABILISATEUR/ CONDITIONNEUR À BASE DE DISTILLAT DE PÉTROLE.

MARUYAMA NE RECOMMANDE PAS DE STABILISATEURS À BASE D'ALCOOL TELS QUE L'ÉTHANOL, LE MÉTHANOL OU L'ISOPROPYLE. N'UTILISEZ PAS D'ADDITIFS POUR TENTER D'AMÉLIORER LA PUISSANCE OU LES PERFORMANCES DE LA MACHINES.

Mélange d'essence et d'huile

IMPORTANT: Le moteur utilisé avec ce taille-haie est à deux temps. Les pièces mobiles internes du moteur, à savoir, le vilebrequin, les roulements, les paliers des axes de piston et les surfaces de contact entre le piston et la paroi, nécessitent un mélange d'huile avec l'essence pour la lubrification.

L'absence d'apport d'huile à l'essence ou le mélange d'huile avec l'essence dans des proportions inadéquates provoquera de graves dégâts au moteur et annule la garantie.

Pour le pré-mélange de carburant, utilisez l'huile deux temps Maruyama Premium Mix, ou son équivalent, ISO-L-EGD & JASO FD avec une qualité supérieure minimum de 87 octanes. L'huile 2-temps Maruyama est spécialement formulée pour répondre aux exigences des moteurs 2-temps de haute performance et à faible taux d'émission d'air. L'utilisation d'autres huiles peut engendrer des problèmes de maintenance qui ne seront peut-être pas couverts par la garantie.

Mélange d'essence

Le rapport d'huile est de 50 parties d'essence pour une partie d'huile, soit 50 : 1.

50:1

Remarque : N'utilisez jamais un rapport demélangeinférieur à 50 : 1, quelles que soient les instructions de mélange figurant sur le bidon d'huile.

Un rapport inférieur à 50 : 1 (60 : 1, 80 : 1, 100 : 1, par exemple) réduit la lubrification des pièces internes du moteur et risque d'endom-mager celui-ci.

Tableau de mélange de carburant

Essence 50 50:1 huile du 2-cycle
1 gallon 2.6 oz.
2 gallon 5.1 oz.
5 gallon 12.8 oz.
1 litre 20 ml
5 litre 100 ml

Instructions de mélange

IMPORTANT: Ne mélangez jamais l'essence et l'huile directement dans le réservoir d'essence du taille-haie.

1. Mélangez toujours le carburant et l'huile dans un récipient propre approuvé pour l'essence.

2. Marquez le bidon pour l'identifier comme mélange pour le taille-haie.

3. Remplissez le récipient d'essence sans plomb ordinaire jusqu'à la moitié de la quantité d'essence nécessaire.

4. Ajoutez la quantité correcte d'huile et ensuite le reste d'essence.

5. Fermez le bidon et secouez-le pour mélanger l'huile et l'essence avant de remplir le réservoir du taille-haie.

6. Lors du remplissage du réservoir d'essence du taille-haie, nettoyez autour du bouchon pour éviter que la poussière et les débris ne pénètrent dans le réservoir lors du retrait du bouchon.

7. Secouez toujours le bidon de mélange de carburant momentanément avant de remplir le réservoir de carburant.

8. Utilisez toujours un bec verseur ou un entonnoir

lors du plein pour éviter un déversement.

1. Ne remplissez le réservoir qu'à 0,6 - 1,2 cm (1/4 -1/2 po) du haut du réservoir. Évitez de remplir le réservoir jusqu'en haut.

Mise en marche et arrêt

Avant de mettre le moteur en marche

1. Remplissez le réservoir de carburant comme indiqué au chapitre Avant utilisation de ce manuel. (page FR-13).
2. Mettez le taille-haie par terre.
3. Assurez-vous que la zone ne comporte pas de verre cassé, de clous, de fils, de clous, de câbles, de cailloux ou d'autres débris.
4. Ne laissez pas les passants, enfants et animaux s'approcher de la zone de travail.

Mise en marche du moteur à froid

Poire d'amorçage Conduite de retour de carburant

Le carburateur de ce moteur est équipé d'une poire d'amorçage et d'un starter. Pour mettre en marche un moteur "à froid" correctement, veuillez suivre la procédure suivante:

1. Appuyez et relâchez la poire d'amorçage jusqu'à ce que l'essence soit visible et s'écoule dans la conduite de retour d'essence dans le réservoir. (L'essence d'écoulant doit être presque transparente, sans mousse ni pleine de bulles d'air.)

2. Mettez la poignée du démarreur en position fermée.

3. Avec le bouton d'arrêt d'urgence sur "ON" et la commande des gaz en position ralenti accéléré, tirez sur la poignée du démarreur.

Tirette du starter Poignée du démarreur

ATTENTION

- Ne tirez pas sur le cordon du démarreur jusqu'au bout.

AVERTISSEMENT

- Ne démontez pas le starter. Veuillez demander l'aide d'un concessionnaire agréé MARUYAMA.

Quand le moteur tourne, tournez la tirette du starter en position Ouvert. Puis serrez et relâchez le câble de la manette des gaz pour lui permettre de retourner en position de ralenti.

Si le moteur s'arrête de tourner avant que vous mettiez la manette des gaz en position ouvert :

Ouvrez le starter, tirez sur la poignée du démarreur, tout en maintenant le câble de la manette des gaz en position ralenti accéléré.

(redémarrage à chaud) ou si la température ambiante est supérieure à 20°C 68 °F):

Bouton de démarrage rapide ARRET (OFF) DEMARRAGE (ON) Position de démarrage rapide Position de régime de ralenti Bouton d'arrêt

1. Pompez la poire d'amorçage jusqu'à ce que l'essence soit visible et s'écoule dans la conduite de retour d'essence dans le réservoir. (L'essence d'écoulant doit être presque transparente, sans mousse ni pleine de bulles d'air.)
2. Mettez la tirette du starter en position ouverte et mettez le bouton d'arrêt d'urgence sur "ON".
3. Laissez la manette des gaz à mi-régime et tirez la poignée du démarreur.
   Si le moteur ne démarre pas après que vous avez suivi la procédure, contactez un concessionnaire agréé Maruyama.

Arrêt du moteur:

1. Relâchez la manette des gaz.
2. Mettez le bouton d'arrêt d'urgence sur "STOP".

ATTENTION

- Lisez les instructions de sécurité à la page FR-7 concernant l'utilisation correcte de taille-haie.

Utilisation

Position de fonctionnement

Avant d'utiliser le taille-haie, vérifiez les aspects suivants :

1. Tenez toujours le taille-haie sur le côté droit de votre corps.
2. La main droite de l'utilisateur doit tenir la poignée de l'arbre, et ses doigts la commande d'accélérateur.
3. La main gauche doit tenir la poignée de l'arbre, avec les doigts et le pouce saisissant complètement la poignée.
4. Répartissez uniformément le poids du taille-haie entre les deux bras. Ne touchez pas les bords tranchants des lames de coupe. Les lames sont très affûtées et dangereuses à tout moment. Portez toujours des gants pour éviter de vous blesser aux mains et aux doigts.

ATTENTION

- Ne pas toucher les bords aiguisés lames. Les lames sont extrêmement tranchantes et donc dangereuses. Toujours porter des gants et les équipements de protection.

1. Assurez-vous que les lames de coupe sont en mouvement (au moins à demi-accélération) avant de commencer la coupe. Le taille-haie donne de meilleurs résultats à pleins gaz.
2. Relâchez toujours la commande d'accélérateur et laissez le moteur retourner en vitesse de ralenti lorsque l'appareil n'est pas utilisé pour la coupe.
3. Arrêtez le moteur lorsque vous déplacez d'une zone de travail à une autre. Arrêtez immédiatement le moteur si la lame se coince.

ATTENTION

- L'épaisseur des branches que vous pouvez couper avec cet appareil est limitée à environ 3/16". Ne tentez en aucun cas de couper des branches plus épaisses, sinon l'appareil risque de s'endommager.

• Si les lames s'enrayent, arrêter le moteur immédiatement.
• S'assurer que toutes les pièces en mouvement sont arrêtées, et déconnecter la bougie d'allumage avant de vérifier l'état de la machine.
• Ne jamais se servir d'une machine dont les lames sont félées, éclatées ou cassées.

Entretien

L'entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions peuvent être effectués par tout établissement de réparation ou particulier, cependant, les réparations sous garantie doivent être effectuées par un concessionnaire ou un centre d'entretien agréé par Maruyama Manufacturing Company, Inc. L'utilisation de pièces qui ne sont pas équivalentes en performance et durabilité aux pièces homologuées risque de compromettre l'efficacité du système de contrôle de la pollution d'avoir une incidence sur le résultat d'une réclamation sous garantie.

Réglage du ralenti

Ce taille-haie est équipé d'un carburateur de mélange de carburant non réglable. La vitesse de ralenti du moteur est le seul réglage effectué par l'utilisateur.

AVERTISSEMENT

DANGER POTENTIEL

- Pour effecture les réglages du carburateur, le moteur doit être en marche. - Lorsque le moteur est en marche, les lames se déplace tourne et les autres pièces sont en mouvement.

QUE PEUT-IL SE PASSER

- Entrer en contact avec les lames ou d'autres pièces en mouvement peut causer des blessures corporelles graves ou même la mort.

COMMENT EVITER LE DANGER

• Tenez toujours les mains, les pieds et les vêtements loin de la tête rotative et des autres pièces mobiles.
• Lorsque vous effectuez des réglages du carburateur, éloignez les spectateurs et les animaux de la machine.

La tête rotative peut tourner au cours du réglage du ralenti. Veuillez porter l'équipement de protection individuelle recommandé et suivre toutes les instructions de sécurité.

Gardez vos mains et votre corps loin de les lames.

Lorsque la manette des gaz est libérée, le moteur doit revenir à une vitesse de ralenti comprise entre 2700 et 3300 r/min ou juste en-dessous de la vitesse d'engagement de l'embrayage.

Vis de réglage du ralenti

Quand le moteur est au ralenti, les lames ne doit pas tourner et le moteur ne doit pas caler (doit s'arrêter de marcher).

Pour régler le ralenti du moteur, faire tourner la vis de réglage du ralenti sur le carburateur.

• Tournez la vis de ralenti vers l'intérieur sens des aiguilles d'une montre) pour augmenter la vitesse de ralenti du moteur.
• Tournez la vis vers l'extérieur (dans le sens contraire des aiguilles d'une montre) pour diminuer la vitesse de ralenti du moteur.

Si un réglage du ralenti est nécessaire, et si après le réglage, les lames tourne toujours ou si le moteur cale, arrêtez immédiatement d'utiliser le taille-haie !

Contactez votre concessionnaire agréé Maruyama local pour assistance et entretien.

Filtre à air

Intervalle d'entretien

• Le filtre à air doit être nettoyé tous les jours plus souvent en cas de travail dans des conditions extrêmement poussiéreuses.
• Remplacez-le après 100 heures d'utilisation.

Nettoyage du filtre à air

1. Desserrez le bouton et retirez le couvercle du filtre à air.
2. Otez l'élément en mousse.
3. Nettoyez l'élément en mousse avec de l'eau chaude savonneuse. Laissez-le sécher complètement.
4. Appliquez une couche légère d'huile de moteur SAE 30 sur l'élément en mousse et pressez celui-ci pour en ôter tout l'excès d'huile.
5. Réassemblez l'élément en mousse et le couvercle du filtre.
6. Replacez le couverde du filter à air et serrer le bouton.

Couvercle du filter à air ( dans le ) Écran de filtre Élément en mousse

Filtre à essence

Intervalle d'entretien

Le filtre à essence doit être remplacé après 100 heures d'utilisation.

Remplacement du filtre à essence

Le filtre à essence est fixé à l'extrémité de la conduite de prise d'essence dans le réservoir de carburant.

Câble Conduite de prise d'essence Filtre à essence

Pour remplacer le filtre à essence:

1. Assurez-vous que le réservoir d'essence est vide.
2. Retirez le bouchon d'essence.
3. À l'aide d'un fil de fer crocheté, retirez avec précaution le filtre à essence par son ouverture.
4. Saisissez la conduite d'essence à côté du raccord du filtre à carburant et retirez le filtre, sans relâcher la conduite.
5. Tout en tenant la conduite d'essence, fixez le filtre à carburant neuf.
6. Remettez en place le filtre à essence dans le réservoir de carburant.
7. Assurez-vous que le filtre à essence n'est pas coincé dans un coin du réservoir et que la conduite d'essence n'est pas vrillée avant de remplir le réservoir.

Bougie

Intervalle d'entretien

• La bougie doit être retirée du moteur et vérifiée toutes les 25 heures d'utilisation.
• Remplacez la bougie toutes les 100 heures d'utilisation.

Entretien de la bougie

1. Le moteur étant à température ambiante, tournez le capuchon du conducteur haute tension de la bougie plusieurs fois d'avant en arrière pour le desserrer, retirez-le ensuite de la bougie.
2. Retirez la bougie
3. Une fois la bougie retirée, les électrodes peuvent être nettoyées avec une brosse dure.

0,6 - 0,7 mm (0,024 - 0,028 po.)

1. Réglez l'écartement des électrodes entre 0,6 et 0,7 mm (0,024- 0,028 po).
2. Remplacez la bougie si elle est salie d'huile, endommagée ou si les électrodes sont usées.
3. Ne serrez pas trop la bougie en la posant. Le couple de serrage est de 10,7-16,6 N.m (95-148 po lb).

Ailettes de refroidissement du cylindre Intervalle d'entretien

• Les ailettes de refroidissement doivent être nettoyées toutes les 25 heures de fonctionnement ou une fois par semaine, à la première des échéances.
• L'air doit s'écouler librement dans et autour des ailettes de refroidissement afin d'éviter une surchauffe du moteur. L'accumulation de feuilles, d'herbe, de poussière et de débris sur les ailettes augmente la température de fonctionnement du moteur, ce qui en réduit les performances et la durée de vie.

Nettoyage des ailettes de refroidissement du cylindre

1. Lorsque le moteur est à température ambiante, desserrez le bouton et ôtez le couvercle de filtre à air.
2. Tournez l'embout du câble à haute tension attaché à la bougie de gauche à droite à plusieurs reprises, pour le décoincer et détachez l'embout de la bougie.
3. Desserrez le bouton et levez le capot du cylindre.

4. Nettoyez toute la poussière et tous les débris des ailettes de refroidissement et autour de la base du cylindre.

5. Réinstallez les capots du cylindre et Tamis du filtre.

Embout du cable à haute tension Bouton Capot du cylindre Tamis du filtre Ailettes de refroidissement Bouton

Pare-étincelles

AVERTISSEMENT

DANGER POTENTIEL

- La surface du silencieux devient chaude quand le taille-haie fonctionne et elle reste chaude pendant encore quelques temps après que le moteur est arrêté.

CE QUI PEUT SE PASSER

- Entrer en contact avec les surfaces chaudes d'un silencieux peut causer des brûlures.

COMMENT EVITER LE DANGER

- Assurez-vous que le silencieux est refroidi avant de vérifier et de le pare-étincelles.

Intervalle d'entretien

- Le pare-étincelles doit être vérifié et nettoyé après 25 heures d'utilisation.

- Remplacez le tamis s'il ne peut être totalement nettoyé ou s'il est endommagé.

Entretien du pare-étincelles

1. Lorsque le moteur est à température ambiante, desserrez le bouton et ôtez le couvercle de filtre à air.

2. Tournez l'embout du câble à haute tension attaché à la bougie de gauche à droite à plusieurs reprises, pour le décoincer et détachez l'embout de la bougie.

3. Desserrez le bouton et levez le capot du cylindre.
4. Ôtez le couvercle, le joint et le pare-étincelles et nettoyez-les avec une brosse dure et un solvant de nettoyage. Remplacez les pièces qui ne peuvent plus être nettoyées.
5. Réinstallez le pare-étincelles et le couvercle sur le silencieux, et vissez et serrez les deux boulons à six pans creux.
6. Réinstallez les capots du cylindre et Tamis du filtre.

Pare-étincelles Boulon à six pans creux Couvercle

Silencieux d'échappement ettoyer

Intervalle d'entretien

Le silencieux doit être vérifié et nettoyé toutes les 100 heures d'utilisation.

Entretien du silencieux

1. Lorsque le moteur est à température ambiante, desserrez le bouton et ôtez le couvercle de filtre à air.
2. Tournez l'embout du câble à haute tension attaché à la bougie de gauche à droite à plusieurs reprises, pour le décoincer et détachez l'embout de la bougie.

3. Desserrez le bouton et levez le capot du cylindre.

4. Ôtez le pare-étincelles (voir Entretien du pare-étincelles), et nettoyez le silencieux avec une brosse dure.

IMPORTANT: Ne jamais utiliser un solvant pour le nettoyage de l'intérieur du silencieux, afin de ne pas abimer le pot catalytique dans le silencieux. Faite attention à ne pas laisser rentrer de débris ou de la poussière dans la lumière d'échappement. Cela pourrait abimer le moteur.

1. Réinstallez le pare-étincelles et le couvercle sur le silencieux, et vissez et serrez les deux boulons à six pans creux.
2. Réinstallez les capots du cylindre et Tamis du filtre.

Réglages des lames de coupe

Intervalle de maintenance

ATTENTION

- NE TOUCHEZ PAS LES BORDS TRANCHANTS DES LAMES DE COUPE. LES LAMES SONT TRÈS AFFÛTÉES ET DANGEREUSES À TOUT MOMENT.

Avant d'utiliser le taille-haie, il est nécessaire de vérifier le réglage des lames.

Des lames trop lâches risquent de vibrer et ne fourniront donc pas de coupe propre et homogène.

Maintenance des lames de coupe

PRÉCAUTION : DES LAMES TROP SERRÉES PEUVENT PROVOQUER DE LA SURCHARGE ET ENDOMMAGER L'APPAREIL.

Pour ajuster les lames, reportez-vous aux illustrations et repérez les vis de tension.

Desserrez les contre-écrous de la vis de tension. Tournez délicatement les vis de tension jusqu'à les serrer, puis tournez la vis de tension en arrière 1/3-1/2 tour. Tout en maintenant les vis en place, serrez les contre-écrous. Graissez généreusement les lames avec

de l'huile légère. Allumez le moteur et utilisez le taille-haie à pleins gaz au moins pendant une minute. Arrêtez le moteur. Lorsque les lames sont complètement immobiles, touchez-les avec la main.

Ecrou Guide-lame Lame supérieure Lame inférieure Vis [Coupe transversale des lames]

Les lames peuvent être chaudes, mais si elles le sont de trop, desserrez les vis de tension 1/8 de tour.

Lubrification

Intervalle de maintenance

Révisez le carter d'engrenages toutes les 10 heures d'utilisation.

Les lames de coupe doivent être graissées à tout moment.

Lubrification

Vérifiez l'état de lubrification du carter d'engrenages toutes les 10 heures d'utilisation. Les deux composants disposent d'embouts de graissage. Utilisez un lubrifiant de roulement à base de lithium n° 2.

Graissur Huile Fluide (#10wt.) 710 Lames

La lubrification des lames coupes doit être maintenue à tout moment. Utilisez une huile légère (#10wt.).

Nettoyage et serrage normaux

AVERTISSEMENT

DANGER POTENTIEL

- Quand le moteur tourne, le dispositif de coupe tourne et les autres pièces sont en mouvement. CE QUI PEUT SE PASSER

- Entrer en contact avec la tête rotative ou une autre pièce en mouvement peut causer une blessure personnelle grave ou même la mort.

COMMENT EVITER LE DANGER

- Éteignez toujours votre taille-haie avant de le nettoyer ou de faire des opérations d'entretien.

Le taille-haie Maruyama fournira une performance maximum pour de nombreuses heures s'il est correctement entretenu. Un bon entretien comprend la vérification régulière du bon serrage de toutes les pièces de fixation et le nettoyage de la machine entière.

Remisage

Pour un remisage à long terme du taille-haie:

1. Videz le réservoir d'essence dans un bidon de stockage de carburant adapté.
2. Pompez la poire d'amorçage sur le carburateur jusqu'à ce que l'essence soit chassée dans la conduite transparente de retour de carburant.
3. Faites tourner le moteur pour retirer le carburant restant dans le carburateur.
4. Effectuez toutes les procédures d'entretien régulier et toutes les réparations nécessaires.
5. Retirez la bougie et appliquez une petite quantité d'huile dans le cylindre.

- Lorsque vous tirez sur la poignée du démarreur, de l'huile peut gicler sur l'orifice de bougie.

CE QUI PEUT SE PASSER

• L'huile peut causer une blessure aux yeux.

COMMENT EVITER LE DANGER

- Protégez vos yeux et n'approchez pas votre visage de l'orifice de bougie.

1. Tirez une fois sur la corde du démarreur.
2. Tirez lentement la poignée du démarreur pour amener le piston en haut du cylindre.
3. Replacez la bougie.
4. Remisez le taille-haie dans un endroit sec, à l'abri de la chaleur excessive, des étincelles ou d'une flamme nue.

Dépannage

Problème Cause Mesure correctrice
Ne moteur ne démarre pas Le bouton	d'arrêt d'urgence "STOP" est sur off (position d'arrêt).Le réservoir d'essence est vide.La poire d'amorçage n'a pas été pressée suffisamment.Le moteur est noyé.	Placez le bouton sur"on" (marche).Remplissez le réservoir d'essence.Pressez la poire d'amorçage jusqu'à ce que le carburant s'écoule dans la conduite de retour de carburant.Reportez-vous à la procédure de démarrage à chaud.
Le moteur ne fonctionne pas au ralenti	La vitesse du ralenti n'a pas été correctement réglée.	Réglez la vitesse du ralenti.
Le motetur manque de puissance ou cale lors de coupe.	Le câble de la mantee des gaz est desserré.Le filtre à air est sale.Le pare-étincelles est bouché ou L'orifice d'échappement.	Serrez le câble de la manette des gaz.Nettoyez ou remplacez le filtre à air.Nettoyez le pare-étincelles ou l'orifice d'échappement.

Pour toute assistance, veuillez contacter votre concessionnaire agréé Maruyama local.

Période d'entretien

	Entretien Quotidien		Toutes les 25 heures	Toutes les 50 heures	Toutes les 100 heures
	Vérifies et ajouter de l'essence	●
	Vérifies qu'il n'y a pas de fuite d'essence	●
	Vérifies que les boulons, écrous et vis sont tous serrés et qu'il n'en manque aucun	●
	Véifies le réglage de la vitesse de ralenti du motor	●
■	Nettoyes le filtre à air	●
	Nettoyes le pare-étincelles et réglez l'écartement des électrodes		●
■	Retires la poussière et la saleté des ailettes d'échappement		●
●	Nettoyes le pare-étincelles		●
	Serrez les boulons et les écrous			●
●	Retires les résidus de carbone de l'orifice d'échappement			●
	Remplaces le titre à essence				●
●	Retires les résidus de carbone de la tête du piston et de la chambre de combustion				●
●	Retires les résidus de carbone des orifices de transfert				●
	Remplaces le tube de carburant et le joint torique du bouchon du réservoir	C'est recommended pour remplacer chaques 3 années

●: L'entretien doit être réalisé par un concessionnaire agréé Maruyama.

■: Effectuez l'entretien plus souvent lors de conditions de fonctionnement poussièreuses.

REMARQUE:

Les intervalles d'entretien indiqués doivent être utilisés comme indication.

L'entretient sera réalise plus fréquemment. si nécessaire. selon les conditions d'utilisation.

Spécifications

		EH27D EH27D-S
Poids	(lbs) *	^113.5 (6.1kg) *	^113.2 (6.0kg)
Cylindrée du moteur	(cm3) 25.4
Carburateur Walbro Diaphragm Type
Allumage Sistema de estado sólido
Contenance du reservoir	(qts.) 0.63 (0.6	)
l'essence pour huiler ratio 50:1
Bougie NGK BPM8Y
Écartement de bougi	(in.) .024 -.028 (0.6 - 0.7 mm)
Homologation EPA et CARB Phase3, Tier 3

Durabilité d'émission de 300 heures.

*1. Poids sans carburant.

MARUYAMA®

Maruyama U.S., Inc.

4770 Mercantile Drive, suite100,

Fort Worth, TX 76137 U.S.A.

Phone [phone]

Fax [phone]

www.maruyama-us.com

234505-02 US/ES/FR 13.05 TAP/F
