VT-4012-3 - Ventilateur V-TAC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Alimentation	Secteur 220-240 V ~ 50 Hz
Fonctions principales	3 vitesses (basse, moyenne, haute), oscillation, inclinaison manuelle
Sécurité	Grille de protection, arrêt sur position 0, interdiction d'utilisation avec programmateur
Entretien et nettoyage	Débrancher avant nettoyage, essuyer avec un chiffon humide, ne pas immerger
Pièces détachées et réparabilité	Réparations par un électricien qualifié ; câble d'alimentation remplacé par le fabricant ou un SAV agréé
Informations générales	Usage domestique uniquement, ne pas utiliser à l'extérieur

FOIRE AUX QUESTIONS - VT-4012-3 V-TAC

Comment assembler le ventilateur VT-4012-3 ?

Fixez d'abord le support de la base à la base à l'aide des vis fournies. Ensuite, retirez l'écrou de fixation de la protection arrière, placez la protection arrière sur les goupilles du moteur, puis revissez l'écrou. Glissez la pale sur la broche du moteur en alignant l'encoche avec les cannelures, et vissez l'écrou de retenue pale (filetage inversé). Enfin, accrochez la protection avant sur la protection arrière et poussez les clips.

Comment nettoyer le ventilateur ?

Débranchez toujours le ventilateur avant de le nettoyer. Essuyez le corps avec un chiffon propre, doux et humide. N'immergez jamais le ventilateur ou son cordon dans l'eau ou tout autre liquide.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser avec un programmateur ou une minuterie. Ne pas laisser sans surveillance lorsqu'il est branché. Ne pas insérer d'objets dans la grille. Utiliser sur une surface plane et stable. Débrancher après chaque utilisation.

Comment faire fonctionner l'oscillation ?

Appuyez sur la commande d'oscillation vers le bas pour activer l'oscillation latérale. Tirez la commande vers le haut pour arrêter l'oscillation.

Comment régler la vitesse du ventilateur ?

Utilisez les boutons sur la base : appuyez sur 1 pour la vitesse basse, 2 pour la vitesse moyenne, 3 pour la vitesse élevée. Appuyez sur 0 pour éteindre.

Puis-je incliner le ventilateur ?

Oui, vous pouvez faire basculer la grille de protection de haut en bas pour modifier la direction du flux d'air. Ne réglez pas le ventilateur lorsqu'il est branché ou allumé.

Que faire si le ventilateur ne s'allume pas ?

Vérifiez que la fiche est bien branchée et que la prise secteur fonctionne. Assurez-vous que le bouton d'alimentation est sur une vitesse (1, 2 ou 3) et non sur 0. Si le problème persiste, contactez un électricien qualifié.

Puis utiliser le ventilateur à l'extérieur ?

Non, cet appareil est destiné à un usage domestique intérieur uniquement. Ne l'utilisez pas à l'extérieur.

Comment remplacer le câble d'alimentation s'il est endommagé ?

Le câble d'alimentation endommagé doit être remplacé uniquement par le fabricant ou un service après-vente qualifié afin d'éviter tout danger. Ne tentez pas de le remplacer vous-même.

Le ventilateur fait du bruit anormal, que faire ?

Débranchez l'appareil et vérifiez que les pales ne sont pas déformées ou que des objets ne bloquent pas la grille. Assurez-vous que toutes les vis de fixation sont bien serrées. Si le bruit persiste, contactez un professionnel.

MODE D'EMPLOI VT-4012-3 V-TAC

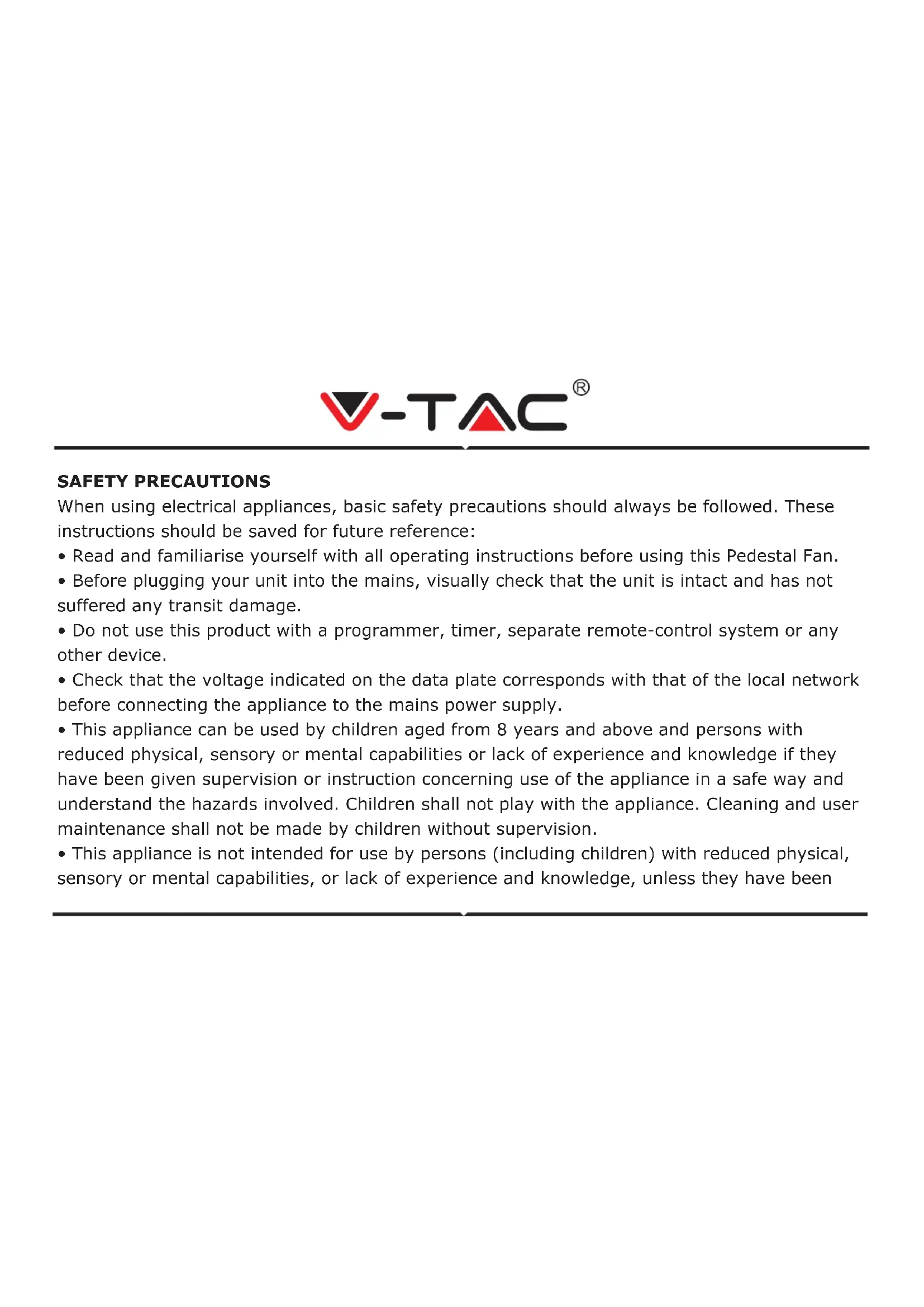

Lors de l'utilisation d'appareils électriques, des précautions de base doivent toujours être prises. Ces consignes doivent être conservées pour référence ultérieure:

- Lisez et prenez connaissance de toutes les consignes d'utilisation avant d'utiliser ce ventilateur sur pied.

- Avant de brancher votre appareil sur le réseau électrique, procédez à un examen visuel afin de vous assurer que l'appareil est intact et n'a subi aucun dommage pendant le transport.

- Ne pas utiliser ce produit avec un programmateur, une minuterie, un système de commande à distance séparé ou tout autre appareil.

- Vérifiez que la tension indiquée sur la plaque signalétique correspond à celle du réseau local avant de brancher l'appareil sur le réseau électrique.

- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances sous réserve d'être supervisés ou d'avoir reçu des consignes concernant l'utilisation de l'appareil d'une manière sûre et comprennent les risques encourus. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien de la part des utilisateurs ne doivent pas être effectués par des enfants sans surveillance.

- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances, à moins qu'elles ne soient pas supervisées ou aient reçu des consignes sur l'utilisation de l'appareil par une personne responsable de leur sécurité. Les enfants doivent être surveillés aussi pour s'assurer qu'ils ne jouent pas avec l'appareil

- N'immergez pas l'appareil ou son cordon dans l'eau ou tout autre liquide.

- Ne laissez pas l'appareil sans surveillance pendant l'utilisation.

- Ne laissez pas l'appareil sans surveillance lorsqu'il est branché sur le réseau électrique.

- Utilisez toujours cet appareil sur une surface solide et plane.

- N'utilisez pas cet appareil à l'extérieur.

- Il est impératif de débrancher le cordon d'alimentation après l'utilisation de l'appareil, avant son nettoyage et pendant sa réparation.

- Les réparations des appareils électriques ne doivent être effectuées que par un électricien qualifié. Une réparation incorrecte peut faire courir de sérieux risques à l'utilisateur.

- N'utilisez pas cet appareil si la fiche ou le cordon sont endommagés, s'il y a un dysfonctionnement ou s'il a été laissé tomber ou endommagé de quelque manière que ce soit.

• Le câble d'alimentation doit être contrôlé régulièrement et périodiquement afin de s'assurer de l'absence de tout dommage. Si l'appareil présente des signes d'endommagement, il ne doit pas être utilisé.
• Si le câble d'alimentation est endommagé, il ne doit être remplacé que par le fabricant ou un service après-vente qualifié approprié afin d'éviter tout danger.
• Ne laissez pas le câble d'alimentation pendre par-dessus de bords tranchants ou entrer en contact avec des surfaces chaudes
• Ne faites pas passer le câble d'alimentation sous des tapis, des moquettes, etc.
• Cet appareil est destiné à un usage domestique uniquement et ne doit pas être utilisé à des fins industrielles.
• N'utilisez pas d'autres accessoires ou pièces jointes avec cet appareil que ceux fournis ou recommandés par le fournisseur.
• N'utilisez pas cet appareil à d'autres fins que l'usage auquel il est destiné.
• Ne poussez pas d'objets (y compris les doigts) dans la grille du ventilateur ou dans les ouvertures, car cela pourrait entraîner des blessures, des dommages à l'appareil et/ou un choc électrique.
• Débranchez après chaque utilisation. Saisissez la fiche, pas le cordon.
• Veuillez vous assurer de couper le courant avant de commencer l'installation.
• L'installation ne doit être effectuée que par un électricien certifié.

Merci d'avoir choisi et acheté un produit à V-TAC. V-TAC vous offrira le meilleur. Veuillez lire attentivement ces instructions avant de commencer l'installation et conservez ce manuel à portée de main pour référence ultérieure. Si vous avez d'autres questions, veuillez contacter notre distributeur ou le fournisseur local auprès duquel vous avez acheté le produit. Ils sont formés et prêts à vous servir au mieux.

DESCRIPTION DES PIÈCES

1. Protection avant
2. Écrou et vis de protection
3. Pale de ventilateur
4. Écrou de fixation de la protection arrière
5. Protection arrière

6. Boîtier du moteur

7. Contrôle des oscillations

8. Cordon d'alimentation
9. Commutateurs de régulateur de vitesse
10. Broche moteur
11. Écrou de retenue pale
12. Support de la base
13. Vis de fixation de la base
14. Poignée de transport
15. Clips de fixation de la protection

ASSEMBLÉE

1. Fixez d'abord le support de la base (12) à la base du ventilateur à l'aide des quatre vis pozidrive fournies (13) Veillez à ne pas trop serrer les vis.
2. Placez ensuite le ventilateur sur sa base et retirez l'écrou de fixation de la protection arrière (4) du boîtier du moteur (6) en le dévissant dans le sens inverse des aiguilles d'une montre (flèche).
3. Notez les deux goupilles de positionnement de la protection arrière sur le boîtier du moteur montré à droite.
4. Goupilles de repérage de la protection arrière
5. Placez la protection arrière (5) sur les deux goupilles du boîtier du moteur (6) et remplacez l'écrou de fixation de la protection arrière (4) et revissez-le dans le sens des aiguilles d'une montre.

NB : assurez-vous que la protection est montée de telle sorte que la poignée de transport (14) se trouve en haut.

1. Prenez la pale de ventilateur (3) ; glissez-la sur la broche du moteur (10), après avoir retiré le couvercle en plastique de la broche. Assurez-vous que l'encoche à l'arrière de la pale du ventilateur s'adapte aux cannelures de l'axe (flèche vers la droite).

NB Protection arrière enlevée pour plus de clarté.

1. Fixer la pale du ventilateur à l'axe du moteur en vissant l'écrou de retenue pale (11) dans le sens inverse des aiguilles d'une montre.
   NB : l'écrou de retenue est à filetage inversé
2. Retirez le petit écrou et la vis de la protection avant.
3. Déplacez vers l'extérieur les clips (15) situés au bord de la protection avant.
4. Accrochez la protection avant (1) par son crochet sur le haut de la protection arrière (5).
5. Faites descendre la protection avant pour qu'elle rencontre la protection arrière et poussez les clips vers l'intérieur jusqu'à ce que la protection avant soit fixée à la protection arrière.
6. Enfin, faites passer l'écrou et la vis (à 2 flèches) de la protection par les trous du bord inférieur de la protection et serrez-les avec un tournevis pozidrive approprié (non fourni).

NB : cette vis et cet écrou doivent être montés de manière à ce que la protection ne puisse pas être retirée accidentellement

FAIRE FONCTIONNER VOTRE VENTILATEUR DE BUREAU

• Placez le ventilateur dans la position souhaitée en vous assurant qu'il est stable.
• Si vous le souhaitez, vous pouvez faire basculer la grille de protection du ventilateur de haut en bas pour modifier la direction du flux d'air. NB:ne pas régler le ventilateur lorsqu'il est raccordé au réseau et/ou allumé.
• Appuyez sur le bouton "0" de la base pour vous assurer que le ventilateur est éteint.
• Branchez la fiche secteur dans la prise la plus proche.
• Appuyez sur le bouton 1 pour la vitesse basse.
• Appuyez sur le bouton 2 pour la vitesse moyenne
• Appuyez sur le bouton 3 pour la vitesse élevée

NB : Appuyez sur la touche "0" pour éteindre le ventilateur.

FAIRE OSCILLER VOTRE VENTILATEUR D'UN CÔTÉ À L'AUTRE

• Appuyez sur la commande d'oscillation (7) vers le bas pour permettre au ventilateur d'osciller d'un côté à l'autre.
• Tirez la commande vers le haut pour arrêter l'oscillation du ventilateur.

ENTRETIEN ET UTILISATION DE VOTRE VENTILATEUR

• Assurez-vous que le ventilateur n'est pas branché sur le réseau d'alimentation avant de le nettoyer.
• Essuyez le corps du ventilateur avec un chiffon propre, doux et humide.
• Ne pas immerger le ventilateur ou son cordon dans l'eau ou tout autre liquide.
