Type de produit	Support mural orientable avec bras de déport
Marque	CGV
Modèle	SU-X70
Compatibilité écran	37 à 70 pouces (94 à 178 cm)
Charge maximale	40 kg
Matériaux de mur supportés	Pierre, béton, parpaings creux, bois massif, cloisons creuses avec montants bois ou métal
Utilisation	Intérieur
Contenu de l'emballage	Niveau à bulle autocollant, sachets de visserie (M, W), caches plastique, vis, chevilles
Entretien	Vérification mensuelle du serrage des vis et de la fixation murale
Sécurité	Ne pas manipuler en permanence ; vérifier régulièrement l'état des fixations
Service client	Hotline : [phone] (0,346 €/min), Email : [e-mail], Site : www.cgv.fr
Garantie	Conforme aux dispositions légales à la date d'achat
Réparabilité	Pièces détachées disponibles pendant toute la durée de la garantie

FOIRE AUX QUESTIONS - SU-X70 CGV

Comment installer le support sur un mur en béton ?

Tracez les points de fixation (6 points) en utilisant un niveau, percez avec un foret à béton, insérez les chevilles W-B, puis fixez le support avec les vis W-A et rondelles W-C. Ne serrez pas trop fort pour ne pas déteriorer les chevilles.

Quelle est la charge maximale supportée par le SU-X70 ?

Le support peut supporter un téléviseur pesant jusqu'à 40 kg.

Quels types de murs sont compatibles avec ce support ?

Les murs compatibles sont : pierre, béton, parpaings creux, bois massif ou cloisons creuses avec montants en bois ou métal. Pour d'autres types de murs, consultez un professionnel.

Comment centrer le téléviseur sur le support ?

Après avoir emboté les barres de fixation sur la plaque A4, centrez l'écran sur la plaque, puis serrez les 2 vis de bloquage pour verrouiller l'ensemble.

Comment passer les câbles derrière le support ?

Passez le câble d'alimentation dans le cache en plastique inférieur, et les câbles audio/vidéo dans le cache supérieur pour éviter les perturbations électriques. Ensuite, emboîtez les caches sur le support.

Que faire si les vis fournies sont trop longues pour mon téléviseur ?

Si la vis est en butée dans l'insert ou ne s'engage pas correctement, dévissez-la et essayez une vis plus courte ou modifiez la combinaison (changez d'entretoise). Utilisez un tournevis manuel pour contrôler le serrage.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, d'un foret adapté (bois ou béton), d'un niveau à bulle, d'un tournevis cruciforme et d'une clé de 10 pour le réglage de l'orientation.

Comment ajuster l'orientation et l'inclinaison du téléviseur ?

Après avoir installé le téléviseur, ajustez l'orientation et l'inclinaison, puis verrouillez la position en serrant les boulons à l'aide d'une clé de 10. Évitez de manipuler fréquemment.

À quelle fréquence dois-je vérifier la fixation du support ?

Il est recommandé de vérifier une fois par mois que le support est bien plaqué au mur, que les vis sont correctement serrées et qu'il n'y a pas de jeu excessif dans les articulations.

Où trouver de l'aide en cas de problème d'installation ?

Contactez la Hotline CGV au 0892 020 009 (0,346 €/min depuis un poste fixe), envoyez un email à [e-mail] ou visitez le site www.cgv.fr. Vous pouvez aussi consulter le forum www.cgvforum.fr.

MODE D'EMPLOI SU-X70 CGV

SU X70 SUPPORT MURAL ORIENTABLE avec BRAS DE DÉPORT

Manuel d'instruction de montage

CGV

Pouen a solvaplus: www.quafiedemasedechets.fr

Taille écran: 37 à 70'' max. (94 à 178cm)

Poids supporté : 40 kg

Consignes de sécurité

Veuillez tire ce manuel dans son intégralité avant d'instructoriste support.

N'essayez pas d'instructor ce support si vous ne comprendez pas ces directives, ou si vous ave que quelques doutes au sujet des consignes de sécurité, contactez notre Hotline, allez sur notre site www.cgv.fr ou contactez un professionnel. N'employez jamais les pieces défectueuses Une mauvaise installation peut causeer des dommages sérieux. N'employez pas ce produit dans un autre but que celui indiqued par CGV. CGV ne peut pas etre responsable des dommages provoqués par un montage incorrect du support ou une mauvaise utilisation. Si vous étés incertain de la nature de leur mort, consultez un expert.

• Support uniquement approprié pour des murs en : Pierre, béton, parpaings creux, bois massif ou cloisons creuses avec montants en bois ou métal.
• Ne pas utiliser de chevilles pour le montage sur du bois ou les montants en métal.
• Consultez un professionnel pour monter votre support sur un autre type de mur.
• Le matériel de fixation joint convient exclusively aux matériaux précités. Les murs construits en d'autres matériaux nécessitant un autre matériel de montage.
  -Avant le montage:verifiez t'elignement de prises de courant, de conduites d'eau ou des tuyaux de gaz situés dans les parois.
• Le centre de gravité du téléviseur doit se couver au milieu de la tête du support.
• Nous vous déconseillés de changeer le positionnement de l'écran de façon répetée (rotation, inclination, orientation) car cette peut causeer des dommages sérieux.
• Utilisé toutes une assistance, un arrêtement ou un matériel de levage pour déplacer ou à monter l'équipment en toute sécurité.
• Assurez-vous que la surface sur laquelle l'ensemble des équipements (Support mural, TV, accessories) seront accrochés, la supportera en toute sécurité.
• Ce support est concu pour etre utilise en interieur

SAV et Garantie

CGV - (Compagnie Generale de Videotechnique)

ZA La Vigie, 18 Rue Théodore Monod, BP 90004, 67541 OSTWALD cedex

Malgré le solein que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être retrêné des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller.

Service Hotline: [phone] (346/min depuius un poste fixe, plus surcoit operateur aventuel depuius un mobile)

Site Internet: www.cqv.fr

Forum: www.cgvforum.fr

Email: [e-mail]

GARANTIE: La garantie offerte par la société CGV sur les supports muraux ainsi que sur ses accessoires fourmis (visseries) se conforme aux dispositions légiales à la date de l'achat.

Les pièces détachées pour cet article sont au moins disponibles pendant toutes la durée de la garantie.

Contenu

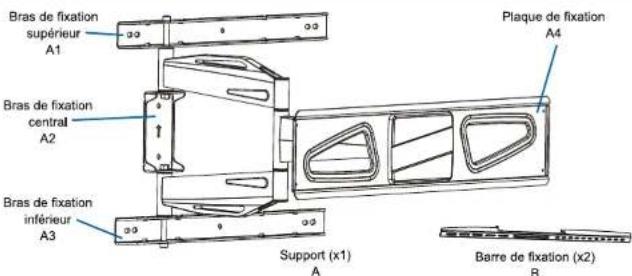

Niveau a bulle a colier (x1) H

Sachet M

Sachet W

Matériel nécessaire au montage

Préparation du bras de fixation

Retirez les caches en plastique du support.

Installation des éléments de decoration

Emboitez les caches en plastique F sur les extemités de la plaque de fixation A4 puis vissez les vis G à l'aide d'un petit tournevis cruciforme.

Installation sur cloison en bois

Matériel nécessaire:

1. Positionnez le support sur le mur à la hauteur souhaite et assurez-vous de positionner le trou de droite du bras de fixation supérieur A1 sur un montant et marquez ce point à l'aide d'un stylo.

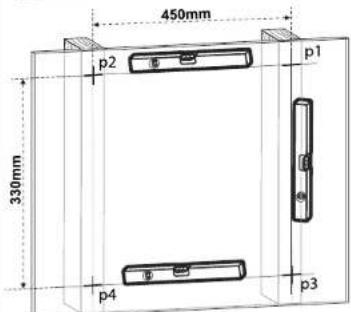

1. Tracez un trait vertical et horizontal à l'aide d'un niveau à partir du point p1 marquee à l'été precedente.

1. Marquez les points p2 et p3 en respectant l'ecartement indépend du contra-puis trace un trait vertical à l'aide d'un niveau à partir du point p3 et marquee le point p4 en respectant l'ecartement indépend.
   IMPORTANT: Des montants suffisament robustes doivent être prêts derniers les quatre points.
2. Percez les 4 points (p1, p2, p3 et p4) à l'aide d'une perceze:

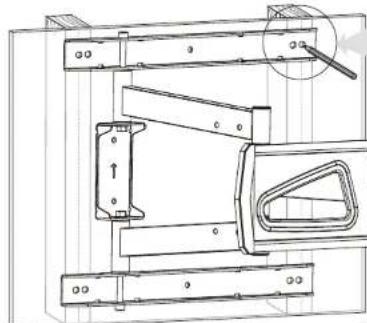

1. Placez the support sur le mur et alignez les trous des bras de fixation A1 et A3 (voir chapitre contentu) sur les 4 trous, puis fixez le support a laide des vis W-A et rondelle W-C. ATTENTION, ne serrez pas les vis trop fort car you pourrié élargir les trous et afaibir la solidilité de la fixation.

Installation sur un mur en béton

Matériel nécessaire:

1. Tracez les quatre premiers points en Appliquant la même méthode que pour l'installation sur une cloison en bois en page précédente (sans tenir compte de la contrainte des montants).

1. Piazez les troues des bras de fixation A1 et A3 (voir chapitre contenu) sur les 4 points que vous aze marquee puis tracez les 2 points du bras de fixation central A2.

1. Perceze les 6 points (p1, p2, p3, p4, p5 et p6) à l'aide d'une perceuse et d'un forestet à beton:

1. Insérez les chevres W-B dans les 6 troughs.
2. Placez le support sur le mur et alignez les troughs des bras de fixation (voir chapitre contenu) sur les 6 troughs, puis fixez le support à l'aide des vis W-A et rondelle W-C.
   ATTENTION, ne serrez pas les vis tropf car vous pourmiez déteriorer les chevres et afaibrir la solidité de la fixation.

Installation des caches en plastique

Emboitez les 3 caches en plastique C, D et E comme le montre l'imagne ci-dessous.

Installation des barres de fixation

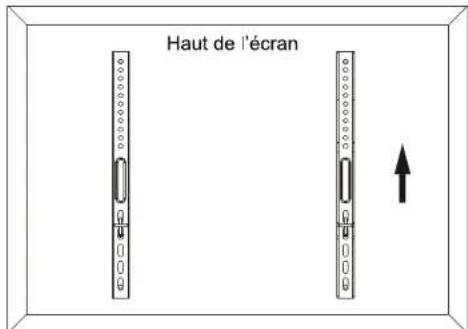

1. Positionné les barres de fixation sur l'arrière de votre TV en respectant le sens de montage comme indiqué ci-dessous:

1. Choisisssez un type de montage ajusté pour votre TV en fonction de ceux proposés ci-dessous:

Montage simple dans le cas où vous pouvez plaquer les barres de fixation directement sur l'arrière du TV.

Montage écARTÉ dans le cas où vous ne pouvez pas plaquer les barres de fixation directement sur l'arrête du TV, en raison de l'emplacement des connecteurs ou de la forme du capot arrêté du TV

Montage écartsé avec insert en profondeur dans le cas où les inserts de la face arrêté du TV sont en profondeur et que vous ne poupez pas piaquer les barres de fixation directement sur l'arrêté du TV en raison de l'emplacement des connecteurs ou de la forme du capot arrêté du TV

1. Sélectionnez les vis, entreprises et rondelles déquates en fonction du type de montage précédement sélectionné et assembléz les barres de fixation sur le TV. Voici quelques exemple de combinaison:

ATTENTION, serrez les vis à la main avec un tournevis et non une visseuse afin de contrôler le serrage car des vis trop longues pouraient déterminer leur écran de façon définitive. Pour information, s'il devient difficile de visser alors que vous sentez encore du jeu dans l'assemblage, alors cela signifie que la vis est en butée de l'insert ou que la vis n'est pas correctement engagée donc dans ce cas, dévissez-la et essayez une vis plus courte ou encore, modifier la combinaison du type de fixation si nécessaire (changez d'entreose de longueur de vis par exemple). Consultez un expert si vous ne savez pas quel mode de montageCHOIR (type de vis avec ou sans entretosie, etc.) Veuliez ilire très attentivement les consigne de sécurité, CGV ne peutetre tenu pour responsable de tous dommages ou accidents relatifs a une mauvaise installation.

Mise en place du TV sur le support

1, Soulevéz l'écran (faitsce cette opération à deux) et emboitlez les barres de fixation sur la plaque de fixation A4 (inclinez légarement l'écran pour facilité l'émblolement):

1. Centrez l'écran sur la plaque de fixation et serrez les 2 vis de bloquage pour verrouiller l'ensemble.

Centrez Iecran sur la plaque de fixation

Passage de cables et réglage de l'orientation

1. Passez le cale d'alimentation dans le cache en plastique inférieur comme le montre l'illustration ci-dessous, puis cispèze les 3 caches en plastique sur le support. Passez les cables audio et video si nécessaire dans le cache en plastique supérieur afin d'évier les perturbations du courant électrique

Cache en plastique supérieur
Cache en plastique inférieur

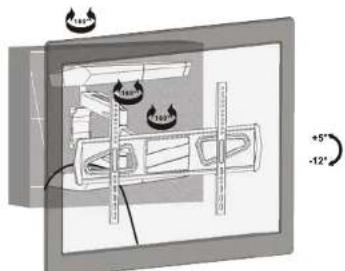

1. Ajustez l'orientation et l'inclinaison, puis verrouillez la position si nécessaire en serrant les boulons à l'aide d'une clé de 10. L'installation du support est terminé.

IMPORTANT: Vérétifiez à interval régulier (une fois par mois) que le support est toujours correctement plaquè sur le mur, que les vis de fixation sont en parfait état, correctement serrées et qu'il n'y ait pas de jeu trop important dans l'ensemble des articulations.

Contactez un professionnel ou notre Hotline si vous constatez des anomalies

Le support n'est pas fait pour être manipuler en permanence, choisissez une orientation, serrez les vis puis conservez l'orientation. Le non respect de cette consigne peut entrainer l'arrachement progressif du support et la chute de votre TV avec des risques d'accidents très graves.
