LA300Bi - Lampe GODOX - Notice d'utilisation et mode d'emploi gratuit

Marque	Godox
Modèle	LA300Bi
Catégorie	Lampe LED professionnelle
Type de lampe	Bi-couleur (CCT) avec effets spéciaux
Température de couleur	2800 K – 6500 K (réglable en continu)
Luminosité maximale	100 % (gradation 0–100 %)
Modes de contrôle	DMX 8 bits / 16 bits, Bluetooth, contrôle local
Protocole DMX	DMX512-A, priorités : DMX > Bluetooth
Canaux DMX	Jusqu’à 10 canaux selon le mode (CCT, FX, Ultimate)
Modes d’effets (FX)	Flash, Éclair, Nuageux, Ampoule défectueuse, TV, Bougie, Feu, Feu d’artifice, Explosion, Soudure, SOS
Résolution DMX	8 bits (0–255) ou 16 bits (0–65535) pour luminosité et température
Connectique DMX	XLR 5 broches (entrée/sortie) – inféré
Alimentation	CA 100–240 V, 50/60 Hz (adaptateur secteur intégré)
Consommation électrique	Environ 300 W (valeur typique pour la série LA300)
Dimensions (approx.)	350 × 250 × 250 mm (sans accessoires)
Poids (approx.)	2,5 kg
Matériau du boîtier	Plastique robuste et métal
Refroidissement	Ventilateur silencieux intégré
Montage	Support universel avec bride de serrage
Entretien	Nettoyer avec un chiffon doux et sec ; éviter les solvants
Informations générales	Fabricant : Shenzhen Godox Photo Equipment Co., Ltd. – Fabriqué en Chine

FOIRE AUX QUESTIONS - LA300Bi GODOX

Comment allumer et éteindre la lampe ?

Utilisez l'interrupteur secteur situé sur le côté du boîtier. Attendez que le ventilateur démarre. Pour éteindre, mettez l'interrupteur sur OFF.

Comment régler la température de couleur ?

Tournez la molette dédiée ou utilisez le contrôle DMX. La plage va de 2800 K (ambiance chaude) à 6500 K (lumière du jour).

Comment utiliser les modes d'effets (FX) ?

Sélectionnez le mode FX via le panneau de contrôle ou DMX. Choisissez un effet comme Flash, Éclair ou Bougie. Vous pouvez ajuster la vitesse et d'autres paramètres.

Comment connecter plusieurs lampes en DMX ?

Reliez les lampes en chaîne avec des câbles DMX XLR 5 broches. Chaque lampe doit avoir une adresse DMX unique. Priorité : DMX > Bluetooth.

Que faire si la lampe ne répond plus ?

Vérifiez l'alimentation et les câbles DMX. Redémarrez la lampe. Si le problème persiste, réinitialisez-la via le menu ou contactez le support Godox.

Comment mettre à jour le firmware ?

Téléchargez le dernier firmware sur le site Godox. Connectez la lampe à un ordinateur via USB (port non spécifié, mais généralement micro-USB). Suivez les instructions du logiciel de mise à jour.

Quelle est la différence entre les modes DMX 8 bits et 16 bits ?

Le mode 8 bits offre 256 niveaux de luminosité/température (0-255). Le mode 16 bits offre 65536 niveaux (0-65535) pour des transitions plus fluides. Utilisez le 16 bits pour un contrôle précis.

Puis-je utiliser la lampe sans contrôle DMX ?

Oui. Utilisez les molettes et le panneau avant pour régler la luminosité, la température et les effets. Le Bluetooth permet aussi un contrôle sans fil via l'application Godox Light.

Comment nettoyer la lampe ?

Débranchez la lampe. Utilisez un chiffon doux et sec pour essuyer le boîtier. Ne pas utiliser de liquides ou de produits abrasifs. Nettoyez régulièrement les grilles d'aération pour éviter la surchauffe.

Où trouver des pièces de rechange ?

Contactez le service après-vente Godox ou un revendeur agréé. Les pièces comme le câble d'alimentation, le support ou le ventilateur peuvent être commandées. Consultez la notice pour les références.

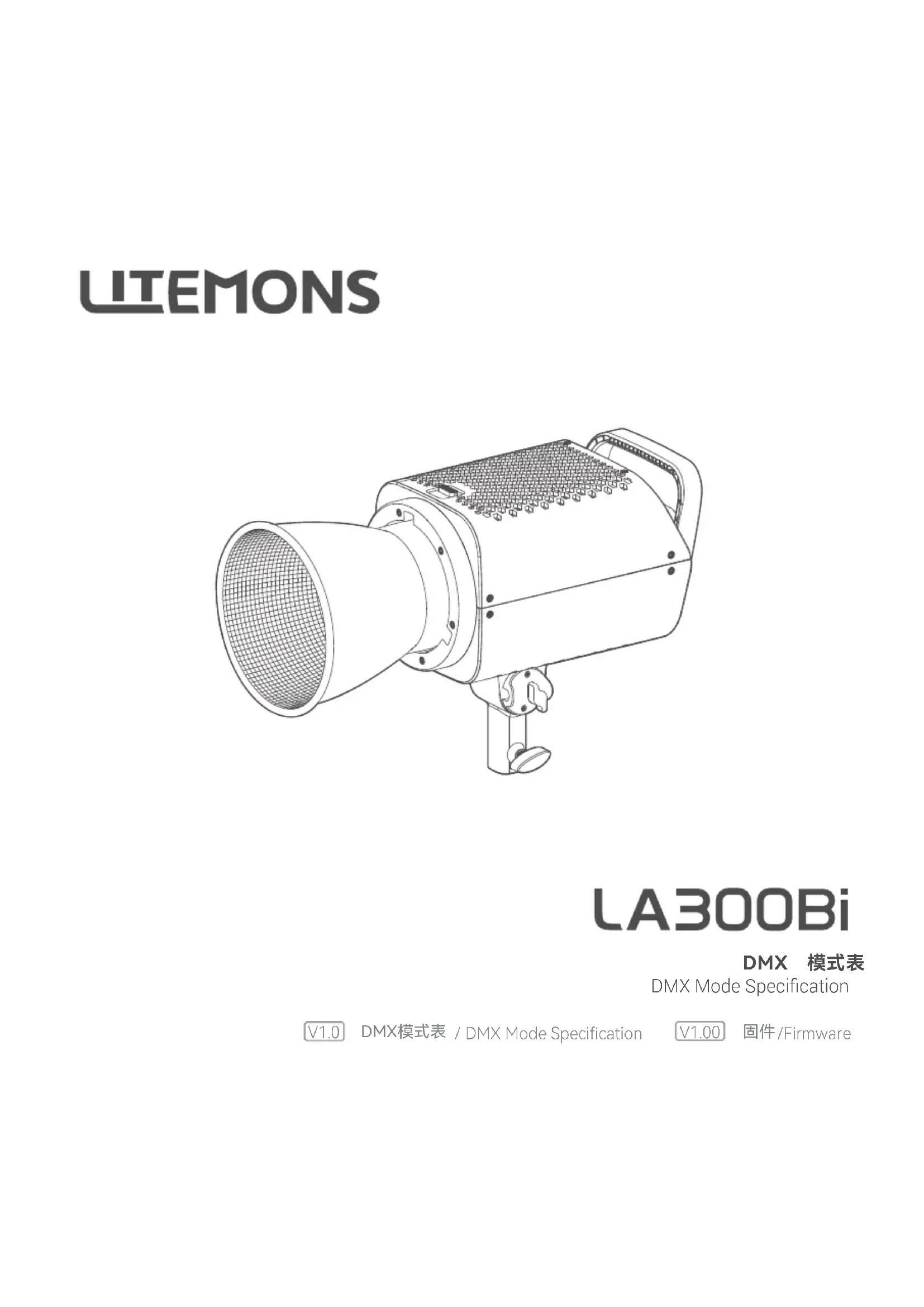

MODE D'EMPLOI LA300Bi GODOX

LITEMONS

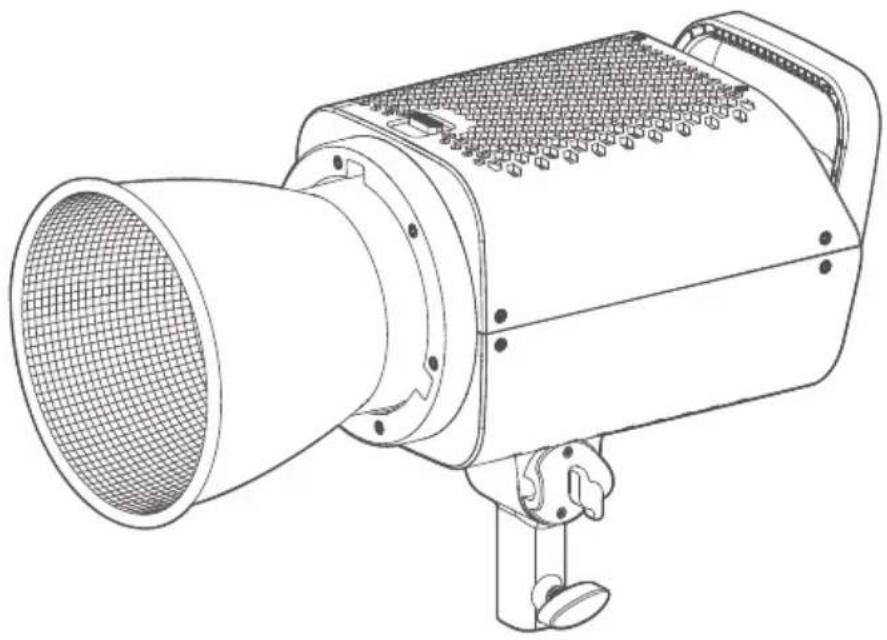

Technical line drawing of a mechanical device with mesh grille and handle (no text or symbols)

LA300Bi

DMX 模式表

DMX Mode Specification

V1.0

DMX模式表 / DMX Mode Specification

V1.00

固件/Firmware

DMX控制优先关系：DMX > 蓝牙

01: CCT 8Bit 模式 & 03: CCT 16Bit 模式

DMX通道功能参数名D			MX值 8Bit				实际参数值 8Bit DMX值		16Bit 实际参数值 16Bit
8Bit	起始值	结束值 起CCT	始值 结束值 起	始值 结束值	起始值	起始值						结束值
1	1-2		亮度	0	255 0%		100%	0	65535	0%	100%
2	3-4		色温	0				0	65535255	2800K	6500K

02: FX 8Bit 模式 & 04: FX 16Bit 模式

DMX通道功能参数名DMX值8Bit						实际参数值8Bit实际参数值16B0MX值16Bit
8Bit	16Bit			起始值 结束值 起始值		结束值		起始值 结束值			结束值
1	1-2	FX模式	亮度	0	255	0%	100%	0	65535	0%	100%
2	3	FX光效	光效类型	0	9	光效关闭		0	9	光效关闭
				10	19	闪光灯		10	19	闪光灯
				20	29	雷闪电		20	29	雷闪电
				30	39	多云		30	39	多云
				40	49	坏灯泡		40	49	坏灯泡
				50	59	TV		50	59	TV
				60	69	蜡烛		60	69	蜡烛
				70	79	火		70	79	火
				80	89	烟花		80	89	烟花
				90	99	爆炸		90	99	爆炸
				100	109	焊接		100	109	焊接
				110	119	SOS		110	119	SOS
				120	255	预留		120	255	预留
3	4-5	闪光灯	色温	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		速度	0	255	1	100	0	65535	1	100
5	8-9		模式	0	255	0闪光灯	1镁光灯	0	65535	0闪光灯	1镁光灯
3	4-5	雷闪电	色温	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		次数	0	255	随机	10	0	65535	随机	10
5	8-9		频率	0	255	随机	20	0	65535	随机	20
3	4-5	多云	亮暗比例	0	255	30%	90%	0	65535	30%	90%
4	6-7		速度	0	255	随机	100	0	65535	随机	100
3	4-5	坏灯泡	色温	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		速度	0	255	1	100	0	65535	1	100
3	4-5	TV	速度	0	255	1	100	0	65535	1	100
3	4-5	蜡烛	速度	0	255	1	100	0	65535	1	100

DMX通道参数名功能D			MX值8Bit				实际参数值8Bit		DMX值16Bit		实际参数值16Bit
8Bit	起始值	结束值	起始值	结束值 起始值16Bit					起始值	结束值		结束值
3	4-5	火	速度		0	255	1	100	0	65535	1	100
3	4-5	烟花	速度		0	255	1	100	0	65535	1	100
4	6-7		余烬		0	255	1	100	0	65535	1	100
3	4-5	爆炸	色温		0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		速度		0	255	1	100	0	65535	1	100
5	8-9		余烬		0	255	1	100	0	65535	1	100
3	4-5	焊接	色温		0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		速度		0	255	1	100	0	65535	1	100
3	5-6	SOS	色温		0	255	2800K	6500K	0	65535	2800K	6500K

05: Ultimate 8Bit DMX 模式 & 06: Ultimate 16Bit DMX 模式

DMX通道功能		参数名	DMX值8Bit		实际参数值8Bit DMX值		16Bit	实际参数值16Bit
8Bit	16Bit		起始值	结束值	起始值	结束值	起始值	结束值	起始值	结束值
1	1-2		亮度	0	255	0%	100%	0 65535		0%
2	3		模式选择	0	9	CCT模式		0	9	CCT模式
				10	19	FX模式		10	19	FX模式
				20	255	预留		20	255	预留
3-6	4-10		颜色参数

Ultimate 8Bit DMX 模式 & Ultimate 16Bit DMX 模式中 CCT 参数

DMX 通道		功能	参数名	DMX值 8Bit		实际参数值 8Bit DMX值		16Bit 实际参数值 16Bit
8Bit 起始值		结束值 起始CCT	值 结束值 起始值 结束值	起始值							结束值
3	4-5		色温	0 255		2800K 650	0 K 0 65535			2800K	6500K

Ultimate 8Bit DMX 模式 & Ultimate 16Bit DMX 模式中 FX 参数

DMX通道		功能	参数名 DM	X值 8Bit		实际参数值 8Bit 实际参数值 16Bit DMX值 16Bit
	16Bit8	Bit 起始值	结束值 起始值	结束值 起始值				起始值 结束值			结束值
3	4	FX光效	光效类型	0	9	光效关闭		0	9	光效关闭
				10	19	闪光灯		10	19	闪光灯
				20	29	雷闪电		20	29	雷闪电
				30	39	多云		30	39	多云
				40	49	坏灯泡		40	49	坏灯泡
				50	59	TV		50	59	TV
				60	69	蜡烛		60	69	蜡烛
				70	79	火		70	79	火
				80	89	烟花		80	89	烟花
				90	99	爆炸		90	99	爆炸
				100	109	焊接		100	109	焊接
				110	119	SOS		110	119	SOS
				120	255	预留		120	255	预留
4	5-6	闪光灯	色温	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		速度	0	255	1	100	0	65535	1	100
6	9-10		模式	0	255	0闪光灯	1镁光灯	0	65535	0闪光灯	1镁光灯
4	5-6	雷闪电	色温	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		次数	0	255	随机	10	0	65535	随机	10
6	9-10		频率	0	255	随机	20	0	65535	随机	20
4	5-6	多云	亮暗比例	0	255	30%	90%	0	65535	30%	90%
5	7-8		速度	0	255	随机	100	0	65535	随机	100
4	5-6	坏灯泡	色温	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		速度	0	255	1	100	0	65535	1	100
4	5-6	TV	速度	0	255	1	100	0	65535	1	100
4	5-6	蜡烛	速度	0	255	1	100	0	65535	1	100
4	5-6	火	速度	0	255	1	100	0	65535	1	100
4	5-6	烟花	速度	0	255	1	100	0	65535	1	100
5	7-8		余烬	0	255	1	100	0	65535	1	100
4	5-6	爆炸	色温	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		速度	0	255	1	100	0	65535	1	100
6	9-10		余烬	0	255	1	100	0	65535	1	100
4	5-6	焊接	色温	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		速度	0	255	1	100	0	65535	1	100
4	5-6	SOS	色温	0	255	2800K	6500K	0	65535	2800K	6500K

计算公式

计算亮度

8Bit

$$ \mathrm{DMX} \quad \text {数值} = \frac {\text {亮度数值}}{0 . 3 9 2 2} $$

亮度数值 = DMX 数值 × 0.3922

16Bit

$$ \mathrm{DMX} \quad \text {数值} = \frac {\text {亮度数值}}{0 . 0 0 1 5 2 6} $$

亮度数值 = DMX 数值 × 0.001526

计算色温

8Bit

$$ \mathrm{DMX} \quad \text {数值} = \frac {\text {色温数值} - 2 8 0 0}{1 4 . 5 1} $$

色温数值 = DMX 数值 × 14.51 + 2800

16Bit

$$ \text { DMX 数值 } = \frac {\text { 色温数值 } - 2 8 0 0}{0 . 0 5 6 4 5 8} $$

色温数值 = DMX 数值 × 0.056458 + 2800

DMX Control Priority: DMX > Bluetooth

01: CCT 8Bit Mode & 03: CCT 16Bit Mode

DMX channel		Function Parameter DMX value 8Bit			Actual value 8Bit DMX value 16Bit Actual value 16Bit
8Bit Start Ending Start End
1	1-2	CCT	Brightness	0	255 0% 100% 0 65535				0%	100%
2	3-4		CCT	0			0 655352	55 2800K 6500K	2800K	6500K

02: FX 8Bit Mode & 04: FX 16Bit Mode

DMX channel		Function Parameter		DMX value 8Bit		Actual value 8Bit		DMX value 16Bit		Actual value 16Bit
8Bit	16Bit			Start	Ending Start	Ending Start	Ending Start				Ending
1	1-2	FX mode	Brightness	0	255	0%	100%	0	65535	0%	100%
2	3	FX	Effect type	0	9	Off		0	9	Off
				10	19	Flash		10	19	Flash
				20	29	Lightning		20	29	Lightning
				30	39	Cloudy		30	39	Cloudy
				40	49	Broken Bulb		40	49	Broken Bulb
				50	59	TV		50	59	TV
				60	69	Candle		60	69	Candle
				70	79	Fire		70	79	Fire
				80	89	Firework		80	89	Firework
				90	99	Explosion		90	99	Explosion
				100	109	Welding		100	109	Welding
				110	119	SOS		110	119	SOS
				120	255	Preset		120	255	Preset
3	4-5	Flash	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		Speed	0	255	1	100	0	65535	1	100
5	8-9		Mode	0	255	0 Camera flash	1 Flash bulb	0	65535	0 Camera flash	1 Flash bulb
3	4-5	Lightning	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		Times	0	255	Random	10	0	65535	Random	10
5	8-9		Frequency	0	255	Random	20	0	65535	Random	20
3	4-5	Cloudy	Ratio	0	255	30%	90%	0	65535	30%	90%
4	6-7		Speed	0	255	Random	100	0	65535	Random	100
3	4-5	Broken Bulb	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		Speed	0	255	1	100	0	65535	1	100
3	4-5	TV	Speed	0	255	1	100	0	65535	1	100
3	4-5	Candle	Speed	0	255	1	100	0	65535	1	100
DMX channel		Function	Parameter	DMX value 8Bit		Actual value 8Bit		DMX value 16Bit		Actual value 16Bit
8Bit	16Bit			Start	Ending	Start	Ending	Start Ending		Start	Ending
3	4-5	Fire	Speed	0	255	1	100	0	65535	1	100
3	4-5	Firework	Speed	0	255	1	100	0	65535	1	100
4	6-7		Embers	0	255	1	100	0	65535	1	100
3	4-5	Explosion	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		Speed	0	255	1	100	0	65535	1	100
5	8-9		Embers	0	255	1	100	0	65535	1	100
3	4-5	Welding	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
4	6-7		Speed	0	255	1	100	0	65535	1	100
3	5-6	SOS	CCT	0	255	2800K	6500K	0	65535	2800K	6500K

05: Ultimate 8Bit DMX Mode & 06: Ultimate 16Bit DMX Mode

DMX channel		Function	Parameter	DMX value 8Bit		Actual value 8Bit DMX value 16Bit		Actual value 16Bit
8Bit	16Bit	Color parameter		Start	Ending	Start	Ending	Start	Ending	Start	Ending
1	1-2		Brightness	0	255	0%	100%	0	65535	0%	100%
2	3		Mode selection	0	9	CCT mode		0	9	CCT mode
				10	19	FX mode		10	19	FX mode
				20	255	Preset		20	255	Preset
3-6	4-10

CCT parameter in Ultimate 8Bit DMX Mode & Ultimate 16Bit DMX Mode

DMX channel Function Parameter DMX value 8Bit						Actual value 8Bit DMX value 16Bit Actual value 16Bit
8Bit	16Bit Start Ending CCT	Start Ending CCT	Start Ending Start	Ending	Ending
3	4-5		CCT	0 255		2800K 6500K 0 65535			2800K 6500K

FX parameter in Ultimate 8Bit DMX Mode & Ultimate 16Bit DMX Mode

DMX channel		Function Parameter DMX value 8Bit				Actual value 8Bit Actual		value 10MHz value 16Bit
8Bit	6Bit			Start Ending Start Ending Start				Start Ending			Ending
3	4	FX	Effect type	0	9	Off		0	9	Off
				10	19	Flash		10	19	Flash
				20	29	Lightning		20	29	Lightning
				30	39	Cloudy		30	39	Cloudy
				40	49	Broken Bulb		40	49	Broken Bulb
				50	59	TV		50	59	TV
				60	69	Candle		60	69	Candle
				70	79	Fire		70	79	Fire
				80	89	Firework		80	89	Firework
				90	99	Explosion		90	99	Explosion
				100	109	Welding		100	109	Welding
				110	119	SOS		110	119	SOS
				120	255	Preset		120	255	Preset
4	5-6	Flash	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		Speed	0	255	1	100	0	65535	1	100
6	9-10		Mode	0	255	0 Camera flash	1 Flash bulb	0	65535	0 Camera flash	1 Flash bulb
4	5-6	Lightning	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		Times	0	255	Random	10	0	65535	Random	10
6	9-10		Frequency	0	255	Random	20	0	65535	Random	20
4	5-6	Cloudy	Ratio	0	255	30%	90%	0	65535	30%	90%
5	7-8		Speed	0	255	Random	100	0	65535	Random	100
4	5-6	Broken Bulb	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		Speed	0	255	1	100	0	65535	1	100
4	5-6	TV	Speed	0	255	1	100	0	65535	1	100
4	5-6	Candle	Speed	0	255	1	100	0	65535	1	100
4	5-6	Fire	Speed	0	255	1	100	0	65535	1	100
4	5-6	Firework	Speed	0	255	1	100	0	65535	1	100
5	7-8		Embers	0	255	0	100	0	65535	0	100
4	5-6	Explosion	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		Speed	0	255	1	100	0	65535	1	100
6	9-10		Embers	0	255	1	100	0	65535	1	100
4	5-6	Welding	CCT	0	255	2800K	6500K	0	65535	2800K	6500K
5	7-8		Speed	0	255	1	100	0	65535	1	100
4	5-6	SOS	CCT	0	255	2800K	6500K	0	65535	2800K	6500K

Calculation Formula:

Brightness

8Bit

$$ \text { DMX value } = \frac {\text { Brightness value }}{0 . 3 9 2 2} $$

Brightness value = DMX value × 0.3922

16Bit

$$ \text { DMX value } = \frac {\text { Brightness value }}{0 . 0 0 1 5 2 6} $$

Brightness value = DMX value × 0.001526

CCT

8Bit

$$ \text { DMX value } = \frac {\text { CCT value } - 2 8 0 0}{1 4 . 5 1} $$

CCT value = DMX value ×14.51+2800

16Bit

$$ \mathrm{DMXvalue} = \frac {\text { CCT value } - 2 8 0 0}{0 . 0 5 6 4 5 8} $$

CCT value = DMX value × 0.056458+2800

深圳市神牛摄影器材有限公司

地址：深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋

电话: [phone](8062) 传真: [phone] 邮箱: [e-mail]

GODOX Photo Equipment Co., Ltd.

Add.: Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen 518103, China

Tel: [phone](8062) Fax: [phone] E-mail: [e-mail]

godox.com Made in China
