Type de produit	Cordon de raccordement plat Cat.6A U/FTP
Marque	Equip
Modèle	607611
Catégorie	Câble réseau (cordon de brassage)
Standard	Catégorie 6A (classe EA)
Fréquence maximale	500 MHz
Conducteur	Cuivre nu (BC), 30 AWG (7 brins de 0,08 mm)
Nombre de paires	4 paires torsadées
Blindage	U/FTP (feuille aluminium par paire, avec fil de drainage)
Gaine extérieure	LSOH (Low Smoke Zero Halogen), épaisseur 0,51 mm
Couleur	Blanc, rouge, vert, jaune ou noir (selon référence)
Connecteurs	RJ45 moulés avec contacts dorés, botte moulée
Longueur	2 mètres
Diamètre extérieur	7,5 x 2,2 mm (plat)
Poids approximatif	Environ 50 g
Alimentation	Non applicable (câble passif)
Fonctions principales	Transmission de données jusqu'à 10 Gbit/s, compatible PoE
Applications typiques	Réseaux Ethernet 10/100/1000/10G Base-T, réseaux locaux
Entretien	Nettoyer avec un chiffon doux sec, éviter les produits chimiques
Sécurité	Respecter les normes de câblage, ne pas plier excessivement
Pièces détachées	Non applicable (câble non démontable)
Réparabilité	Non réparable, remplacer l'ensemble en cas de dommage
Informations générales	Garantie 2 ans, fabriqué en Chine

FOIRE AUX QUESTIONS - 607611 Equip

Quelle est la longueur du câble Equip 607611 ?

Le câble Equip 607611 a une longueur de 2 mètres.

Ce câble est-il compatible avec le PoE ?

Oui, il supporte l'alimentation par Ethernet (PoE) pour les applications courantes.

Quelle est la différence entre U/FTP et UTP ?

Le câble U/FTP offre un blindage par paire avec feuille aluminium, offrant une meilleure protection contre les interférences que l'UTP non blindé.

Puis-je utiliser ce câble en extérieur ?

Non, la gaine LSOH est conçue pour un usage intérieur uniquement.

Comment nettoyer ce câble ?

Utilisez un chiffon doux et sec. Évitez les solvants ou produits abrasifs.

Le câble est-il compatible avec la norme 10GBASE-T ?

Oui, il prend en charge 10 Gigabit Ethernet (10GBASE-T) grâce à sa classification Catégorie 6A.

Quelle est la fréquence maximale de ce câble ?

La fréquence maximale est de 500 MHz.

Le câble est-il disponible en différentes couleurs ?

Oui, en blanc, rouge, vert, jaune et noir (selon la référence exacte).

Puis-je réparer ce câble s'il est endommagé ?

Non, le câble est non réparable. En cas de dommage, il faut le remplacer.

Ce câble est-il certifié ?

Oui, il est conforme à la norme Catégorie 6A (ISO/IEC 11801, TIA/EIA-568-C.2).

MODE D'EMPLOI 607611 Equip

www.equip-info.net

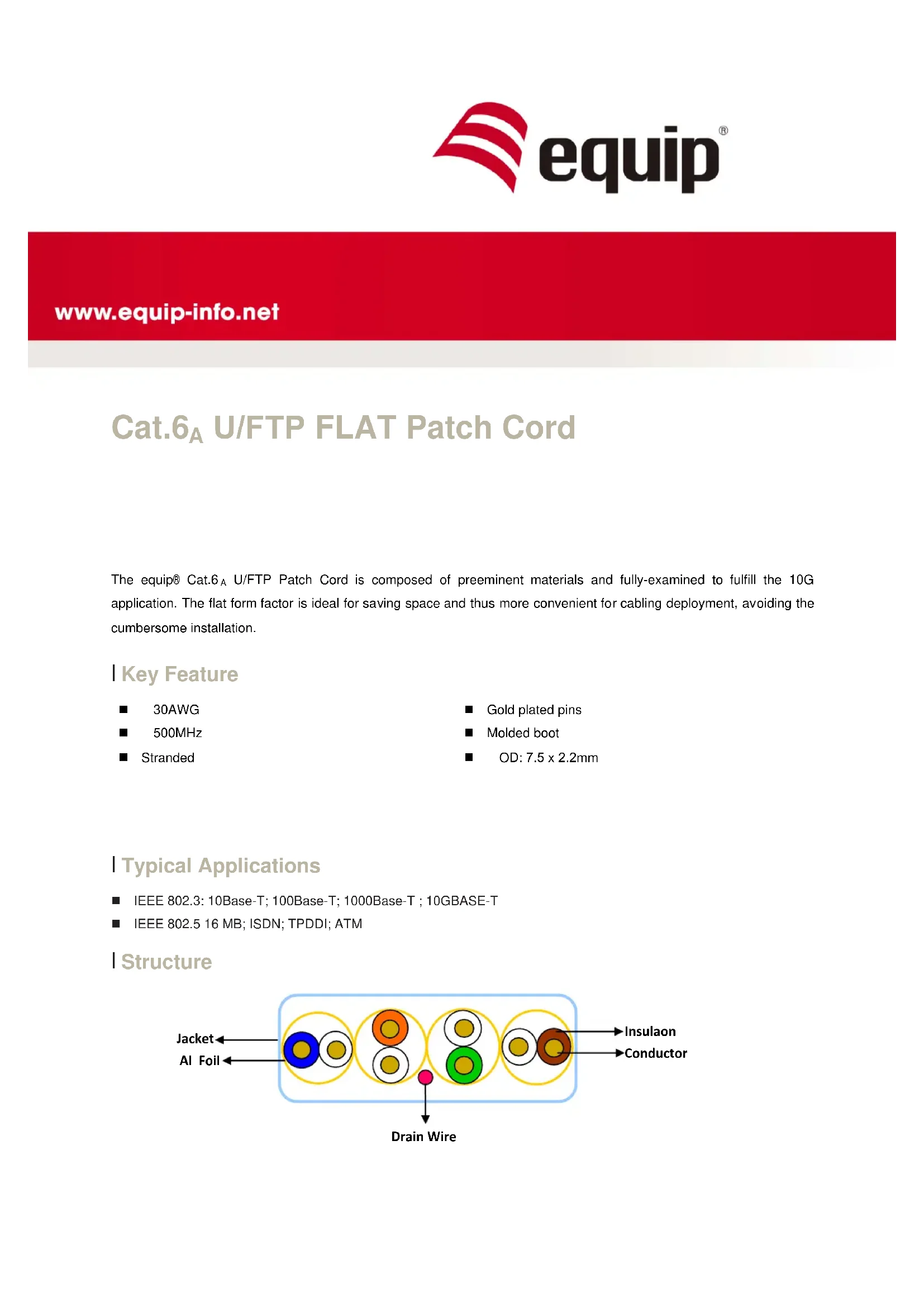

Cat.6 _A U/FTP FLAT Patch Cord

The equip® Cat.6A U/FTP Patch Cord is composed of preeminent materials and fully-examined to fulfill the 10G application. The flat form factor is ideal for saving space and thus more convenient for cabling deployment, avoiding the cumbersome installation.

| Key Feature

30AWG
500MHz
■ Stranded

■ Gold plated pins
■ Molded boot
■ OD: 7.5 x 2.2mm

| Typical Applications

■ IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T ; 10GBASE-T
■ IEEE 802.5 16 MB; ISDN; TPDDI; ATM

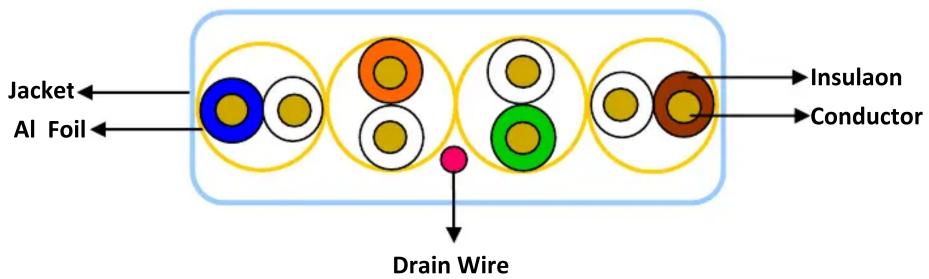

| Structure

Jacket Al Foil Insulaon Conductor Drain Wire

www.equip-info.net

| Specification

Conductor	AMG	30AWG
	Material	BC
	Size	7/0.08 ± 0.008 mm
Insulation	Thickness	0.18 mm
	Material	FM-PE+SKIN
	OD	7.5 ± 2.2mm
Face Inside AL/Mylar	Coverage	100%
	Overlap	25% MIN
Drain	Material	LSOH
	Size	7/0.08 ± 0.008 mm
	No	4P: 1.Orange* White2. Green*White3. Blue*White4. Brown*White
Jacket	Thickness	0.51mm
	Material	LSOH
	Colour	White / Red / Green / Yellow / Black
	OD	(2.20 ± 0.15) * (7.5 ± 0.20) mm

www.equip-info.net

| Ordering Information

	white	red	green	yellow	Black
0.5m	607617	607627	607647	607667	607697
1m	607610	607620	607640	607660	607690
2m	607611	607621	607641	607661	607691
3m	607612	607622	607642	607662	607692
5m	607614	607624	607644	607664	607694
10m	607616	607626	607646	607666	607696

Packing: equip zip bag
