Type de produit	Câble de brassage plat Cat.6A U/FTP
Marque	Equip
Modèle	607610
Catégorie	Catégorie 6A (500 MHz)
Longueur	1 mètre
Type de conducteur	Multibrins (30 AWG), cuivre nu (BC)
Diamètre du conducteur	7 brins de 0,08 mm
Isolation	FM-PE+SKIN, épaisseur 0,18 mm
Gaine extérieure	LSOH (Low Smoke Zero Halogen), épaisseur 0,51 mm
Dimensions (L x l)	7,5 ± 0,20 mm x 2,20 ± 0,15 mm
Couleurs disponibles	Blanc, Rouge, Vert, Jaune, Noir
Blindage	Feuille d'aluminium (100% couverture, chevauchement 25%) + fil de drain
Connecteurs	RJ45 moulés avec broches dorées
Fréquence maximale	500 MHz
Applications réseau	10Base-T, 100Base-T, 1000Base-T, 10GBASE-T
Type de paire	4 paires torsadées (Orange/Blanc, Vert/Blanc, Bleu/Blanc, Marron/Blanc)
Conditionnement	Sachet zip Equip
Réparabilité	Non réparable, remplacer le câble
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Utiliser dans les limites de température et d'humidité spécifiées
Garantie	Consulter la notice ou le site fabricant

FOIRE AUX QUESTIONS - 607610 Equip

Quelle est la longueur du câble 607610 ?

Le modèle 607610 mesure 1 mètre. D'autres longueurs sont disponibles (0,5 m à 10 m) sous d'autres références.

Ce câble est-il compatible avec le Gigabit Ethernet (1000Base-T) ?

Oui, il supporte le 10GBASE-T et toutes les versions antérieures comme 1000Base-T, 100Base-T et 10Base-T.

Quelle est la différence entre U/FTP et les autres types de blindage ?

U/FTP signifie que chaque paire est blindée individuellement par une feuille d'aluminium (FTP), sans blindage global (U). Cela réduit les interférences entre paires.

Puis utiliser ce câble pour des applications PoE (Power over Ethernet) ?

Oui, ce câble est adapté au PoE car il utilise des conducteurs en cuivre de 30 AWG et une isolation adéquate. Toutefois, vérifiez la puissance totale.

Quels sont les coloris disponibles pour ce câble ?

Les couleurs proposées sont : Blanc, Rouge, Vert, Jaune et Noir. Chaque couleur correspond à une référence différente.

Ce câble est-il blindé ?

Oui, il est blindé par paire (U/FTP) avec une feuille d'aluminium et un fil de drain pour la mise à la terre.

Comment nettoyer ce câble ?

Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques ou abrasifs.

Quelle est la largeur de ce câble plat ?

Sa largeur est d'environ 7,5 mm et son épaisseur de 2,2 mm, ce qui le rend idéal pour les passages étroits.

Le câble 607610 est-il garanti ?

La garantie dépend du revendeur. Consultez la notice ou le site Equip pour plus d'informations.

Puis-je remplacer moi-même un connecteur endommagé ?

Ce câble n'est pas conçu pour être réparé. En cas de dommage, il est recommandé de remplacer le câble entier.

MODE D'EMPLOI 607610 Equip

www.equip-info.net

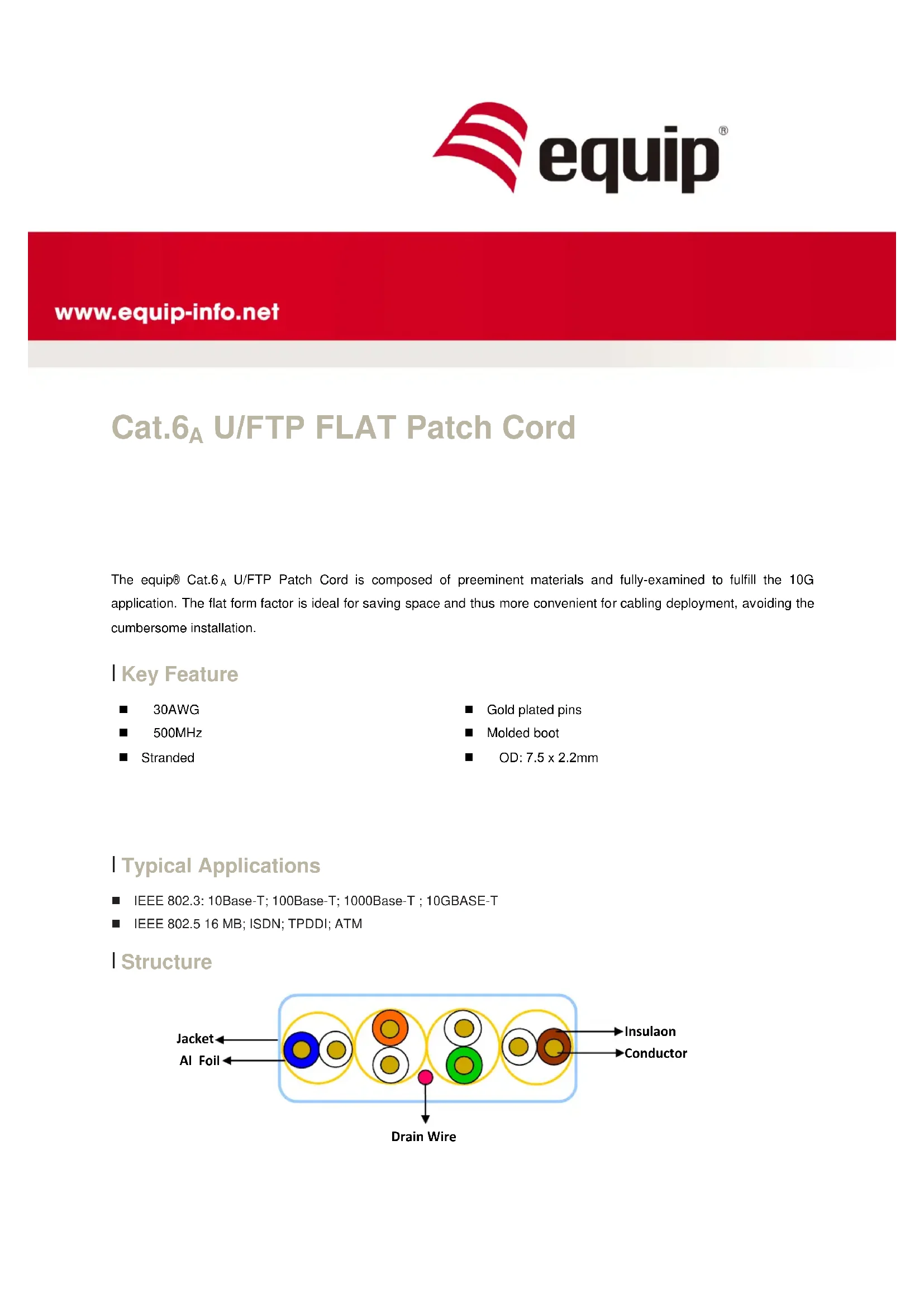

Cat.6 _A U/FTP FLAT Patch Cord

The equip® Cat.6A U/FTP Patch Cord is composed of preeminent materials and fully-examined to fulfill the 10G application. The flat form factor is ideal for saving space and thus more convenient for cabling deployment, avoiding the cumbersome installation.

| Key Feature

30AWG
500MHz
■ Stranded

■ Gold plated pins
■ Molded boot
■ OD: 7.5 x 2.2mm

| Typical Applications

■ IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T ; 10GBASE-T
■ IEEE 802.5 16 MB; ISDN; TPDDI; ATM

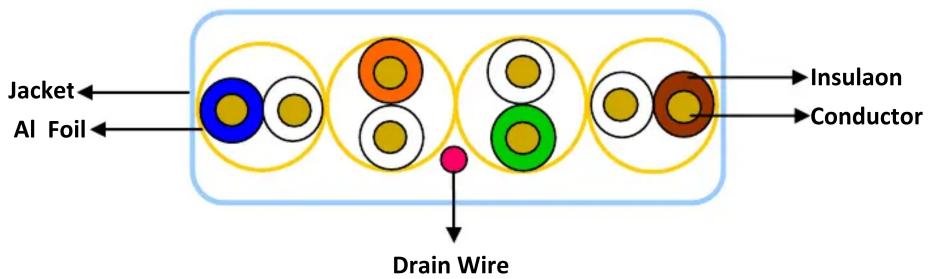

| Structure

Jacket Al Foil Insulaon Conductor Drain Wire

www.equip-info.net

| Specification

Conductor	AMG	30AWG
	Material	BC
	Size	7/0.08 ± 0.008 mm
Insulation	Thickness	0.18 mm
	Material	FM-PE+SKIN
	OD	7.5 ± 2.2mm
Face Inside AL/Mylar	Coverage	100%
	Overlap	25% MIN
Drain	Material	LSOH
	Size	7/0.08 ± 0.008 mm
	No	4P: 1.Orange* White2. Green*White3. Blue*White4. Brown*White
Jacket	Thickness	0.51mm
	Material	LSOH
	Colour	White / Red / Green / Yellow / Black
	OD	(2.20 ± 0.15) * (7.5 ± 0.20) mm

www.equip-info.net

| Ordering Information

	white	red	green	yellow	Black
0.5m	607617	607627	607647	607667	607697
1m	607610	607620	607640	607660	607690
2m	607611	607621	607641	607661	607691
3m	607612	607622	607642	607662	607692
5m	607614	607624	607644	607664	607694
10m	607616	607626	607646	607666	607696

Packing: equip zip bag
