Type de produit	Commutateur PoE Gigabit non géré
Marque	LevelOne
Modèle	GEP-0520
Ports	4 ports PoE+ 10/100/1000 Mbps, 1 port UPLINK Gigabit
Standard PoE	IEEE 802.3af/at (PoE+), jusqu'à 30 W par port
Budget PoE total	60 W (alimentation 65 W)
Alimentation	Adaptateur secteur 48 V / 65 W
Dimensions (approx.)	150 x 100 x 30 mm
Poids (approx.)	0,5 kg
Consommation électrique maximale	65 W
Indicateurs LED	Power, UPLINK, PoE, LAN (voir notice pour les couleurs)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Matériau du boîtier	Métal
Fonctions principales	Alimentation et connectivité réseau pour appareils PoE (caméras IP, points d'accès, téléphones PoE)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de solvants ou de liquides.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir le boîtier. Protéger de l'humidité.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. Contacter le support technique LevelOne en cas de panne.
Informations générales	Garantie 2 ans. Conçu pour une installation simple (voir guide d'installation rapide).

FOIRE AUX QUESTIONS - GEP-0520 LEVELONE

Comment brancher l'alimentation du GEP-0520 ?

Branchez l'adaptateur secteur 48V/65W fourni sur le commutateur. Le voyant Power s'allume pour confirmer la mise sous tension.

Que signifie le voyant LED Power ?

Le voyant Power vert indique que le commutateur est correctement alimenté. S'il ne s'allume pas, vérifiez la connexion de l'adaptateur secteur.

Comment connecter le GEP-0520 à un réseau existant ?

Utilisez le port UPLINK et un câble Cat.5e/6/7 pour le relier à un commutateur Gigabit. Le voyant UPLINK s'allume en vert pour une liaison 1000 Mbps.

Puis-je utiliser un câble Ethernet standard ?

Oui, utilisez des câbles Cat.5e, Cat.6 ou Cat.7 pour des performances optimales. La distance maximale est de 100 mètres.

Comment savoir si un appareil PoE est alimenté ?

Lorsqu'un appareil PoE est connecté et alimenté, les voyants PoE et LAN du port correspondant s'allument en vert (voir la notice pour les détails).

Que faire si un périphérique PoE ne s'allume pas ?

Vérifiez que le câble est correctement connecté et que l'appareil PoE est compatible. Assurez-vous que la consommation totale ne dépasse pas 60W (budget PoE).

Quelle est la distance maximale de câble pour le PoE ?

Avec un câble Cat.5e ou supérieur, la distance maximale est de 100 mètres pour la transmission réseau et l'alimentation PoE.

Ce switch supporte-t-il le PoE+ (30W par port) ?

Oui, le GEP-0520 est compatible IEEE 802.3at (PoE+), offrant jusqu'à 30W par port sur les 4 ports LAN.

Puis-je connecter ce switch à un autre switch non PoE ?

Oui, utilisez le port UPLINK pour relier le GEP-0520 à tout commutateur Gigabit. La connexion se fait via un câble standard Cat.5e/6/7.

Que faire en cas de surchauffe du commutateur ?

Assurez-vous que les ouïes de ventilation ne sont pas obstruées. Placez l'appareil dans un endroit bien aéré, à l'abri de la lumière directe du soleil. Si le problème persiste, contactez le support.

MODE D'EMPLOI GEP-0520 LEVELONE

level® one

LevelOne

GEP-0520

4GE PoE Port + 1GE Switch

Quick Installation Guide

English Português

Deutsch Svenska

Français Slovenščina

Español

繁體日

Nederlands

한국어

Dansk Русский

Italiano

Ελληνικά

Polish

LED Status
Data Rate UPLINK		LAN PoE
10/100Mbps Orange Orange			Green
10/100/1000Mbps	Green Green		Green

Installation Steps

100\~240VAC

Front view of a network switch device with four Ethernet ports and a red indicator button (no visible text or symbols)

Rear View

USB-0523 400C PUE Port - 100C Switch USB PUE USB

Front View

Step 1

• Connect AC Power Adaptor 48V/65W to GEP-0520, and "Power" LED will be on.
• Verbinden Sie das Netzteil 48V/65W mit dem GEP-0520, und die "Power" LED leuchtet auf.
• Branchez l'adaptateur secteur 48V/65W sur le GEP-0520, le voyant DEL "Power" (Marche) s'allume.
• Conecte el Adaptador de Corriente 48V/65W al GEP-0520; el LED "Power" deberá encenderse.
• Sluit de wisselstroomadapter van 48V/65W aan op de GEP-0520. De "Power"-LED licht op.
• Forbind AC Power Adaptor 48V/65W til GEP-0520, og "Power" LED vil blive tændes.

• Collegare l'adattatore di corrente 48V/65W a GEP-0520, il LED "Power" si accenderà.

• Συνδέστε το τροφοδοτικό AC Power Adaptor 48V/65W στην πρίζα και στην συνέχεια στο GEP-0520. Η ενδεικτική λυχνία “Power” θα ανάψει.

• Conecte o Adaptador de Energia AC 48V/65W ao GEP-0520, e o LED "Power" (Energia) acenderá.
• Anslut nätadaptern 48V/65W till GEP-0520 och "Power" LED ska tändas.
• Povežite priloženi napajalnik 48V/65W v GEP-0520 in v električno omrežje.
  ● 連接 AC 音源 48V/65W 到 GEP-0520, 然後音源 LED 燈將再起。
  ● AC 전원 아답타(48V/65W) 를 본제품(GEP-0520)에 연결하시면, "Power" LED 창에 점등이 됩니다.
• Подключите сетевой блок питания (48 В, 65 Вт) к GEP-0520, после этого начнет светиться индикатор «Power» (Питание).
• Podłącz adapter zasilania prądem zmiennym 48V/65W do GEP-0520, po czym zaświeci się dioda LED “Power (Zasilanie)”.

Gigabit Switch Cat.5e/6/7 GEP-0520 4DC PNE Port + VGE Switch GEP-0520 4DC PNE Port + VGE Switch GEP-0520 4DC PNE Port + VGE Switch GEP-0520 4DC PNE Port + VGE Switch

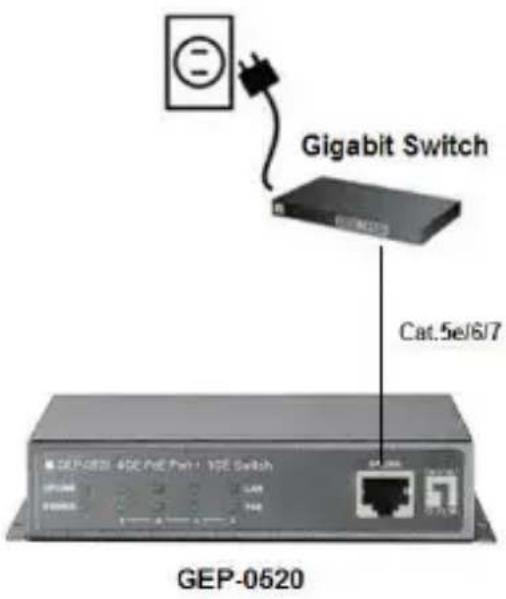

Step 2

• Connect "UPLINK" port on GEP-0520 to Gigabit switch via Cat.5e/6/7 cables, and UPLINK LED will be on.
• Verbinden Sie den "UPLINK" Port des GEP-0520 via Cat. 5e/6/7 Kabel mit dem Gigabit Switch und die "UPLINK" LED wird aufleuchten.
• Connectez le port "UPLINK" (AMONT) du GEP-0520 sur le commutateur Gigabit avec un câble cat. 5e/6/7 ; le voyant DEL UPLINK s'allume.
• Conecte el Puerto “UPLINK” en el switch GEP-0520 vía cables Cat.5e/6/7; el LED “UPLINK” deberá encenderse
• Sluit de "UPLINK"-poort op de GEP-0520 aan op de Gigabit-switch via Cat. 5e/6/7-kabels en de UPLINK-LED zal oplichten.
• Forbind "UPLINK" port på GEP-0520 til Gigabit switch via Cat.5e/6/7 kabler, og UPLINK LED vil blive tændes.
• Collegare la porta “UPLINK” di GEP-0520 allo switch Gigabit usando i cavi Cat. 5e/6/7, il LED UPLINK si accenderà.
• Συνδέστε με καλώδιο δικτύου κατηγορίας Cat.5e/6/7, την θύρα “UPLINK”του GEP-0520 με μια θύρα του Gigabit switch. Η ενδεικτική λυχνία “UPLINK” θα ανάψει.
• Conecte a porta “UPLINK” no GEP-0520 para a chave Gigabit pelos cabos Cat.5e/6/7 e o LED UPLINK acenderá.
• Anslut "UPLINK" porten på GEP-0520 till en Gigabit switch via Cat.5e/6/7 kabel, och UPLINK LED ska tändas.
• Povežite “UPLINK” port na GEP-0520 z Gigabitnim stikalom s Cat.5e/6/7 mrežnim kablom, prižgala se bo UPLINK LED lučka.
  ● 透過網路線 Cat.5e/6/7 连接 GEP-0520 上的 UPLINK 堰到 Gigabit 变換器然後 UPLINK LED 燈將和起.
• 제품의 “UPLINK” 포트와 기가비트 스위칭 허브를 랜케이블(Cat.5e/6/7)로 연결하면, UPLINK LED 창이 점등됩니다.
• Подключите порт «UPLINK» (Восходящий) на GEP-0520 к гигабитному коммутатору кабелем

категории 5e/6/7, после этого начнет светиться индикатор «UPLINK» (Восходящий).

- Podłącz port "UPLINK (PRZESYŁANIE DANYCH)" GEP-0520 do przełącznika Gigabit poprzez kable Kat.5e/6/7, po czym zaświeci się dioda LED UPLINK (PRZESYŁANIE DANYCH).


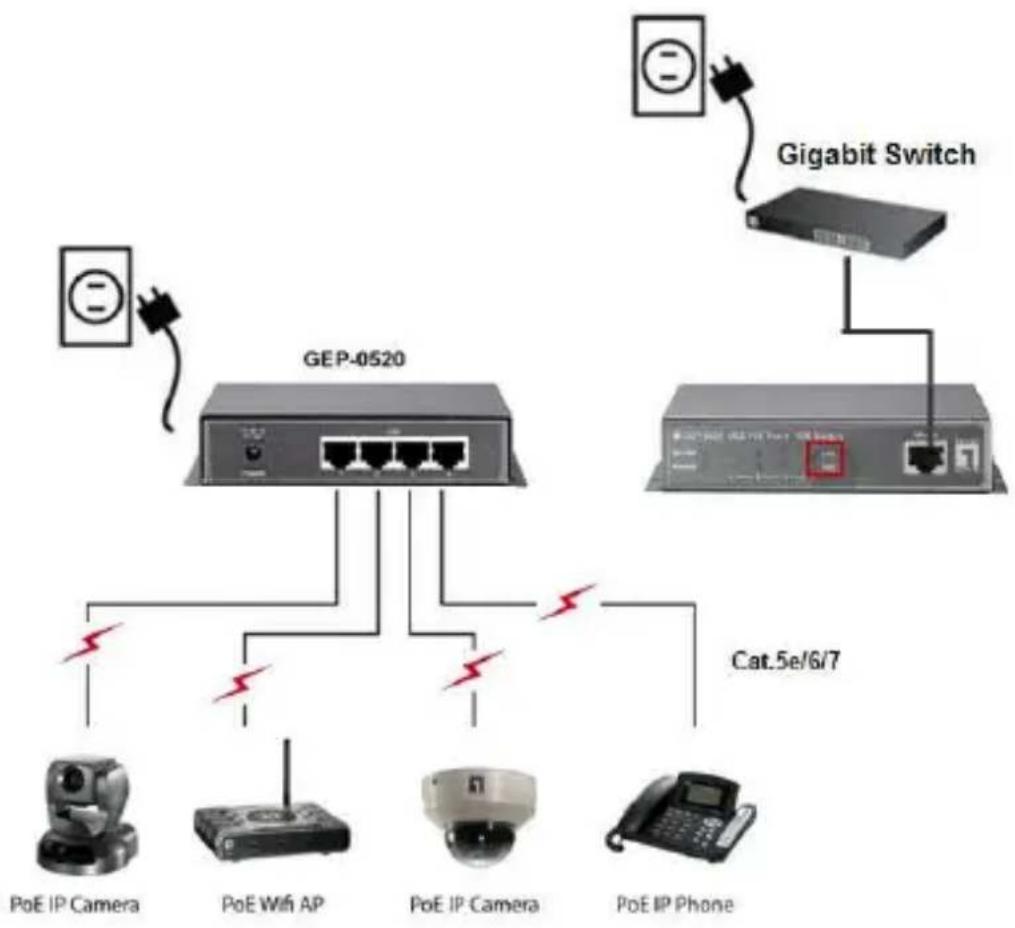

Step 3

• Connect “LAN” ports on PoE device to “LAN” port on GEP-0520 via Cat 5e/6/7, and make sure “PoE” & LAN LEDs will be on.
• Verbinden Sie die "LAN" Ports der PoE-Geräte mit den "LAN"-Anschlüssen des GEP-0520 via Cat. 5e/6/7 Kabel, und stellen Sie sicher, daß die "PoE & LAN" LEDs aufleuchten.
• Connectez le port “LAN” du périphérique PoE sur le port “LAN” du GEP-0520 avec un câble cat. 5e/6/7, et vérifiez que les voyants DEL “PoE” et LAN s’allument bien.
• Conecte los puertos “LAN” en el dispositivo PoE al puerto “LAN” del GEP-0520 vía Cat 5e/6/7; asegúrese de que los LEDs “PoE” & “LAN” se enciendan.
• Sluit de "LAN"-poorten op het PoE-apparaat aan op de "LAN"-poort op de GEP-0520 via Cat 5e/6/7-kabels en controleer of de "PoE"- & LAN-LED's ingeschakeld zijn.
• Forbind “LAN” porte på PoE enhed til “LAN” port på GEP-0520 via Cat 5e/6/7, og tjek at “PoE” & LAN LEDs bliver tændt.
• Collegare le porte “LAN” del dispositivo PoE alla porta “LAN” di GEP-0520 usando i cavi Cat. 5e/6/7 ed accertarsi che i LED “PoE” e LAN si accendano.
• Συνδέστε στις θύρες “LAN” του GEP-0520, τις δικτυακές συσκευές PoE, με καλώδιο δικτύου κατηγορίας Cat 5e/6/7, και ελέγξτε ότι οι ενδεικτικές λυχνίες “PoE” & LAN έχουν ανάψει.
• Conecte as portas “LAN” no dispositivo PoE à porta “LAN” no GEP-0520 pelo Cat 5e/6/7 e se certifique que os LEDs “PoE” e LAN acenderão.
• Anslut “LAN” porten på PoE enheten till “LAN” porten på GEP-0520 via Cat 5e/6/7 kabel och säkerställ att “PoE” & LAN LED lyser.
• Povežite “LAN” porte PoE naprav z “LAN” porti na GEP-0520 z mrežnim kablom in preverite, da gorijo “PoE” & LAN LED lučke.

● 透過網路線 Cat 5e/6/7 連接在 PoE 裝圍上的 LAN 堰，立確定 PoE 和 LAN LED 燈將私起。

사용하시는 PoE 장비의 “LAN” 포트와 본제품(GEP-0520)의 “LAN” 포트를 랜케이블(Cat 5e/6/7)로 연결하면, “PoE” & LAN LED 창이 점등됩니다.

- Подключите порты «LAN» (ЛВС) на PoE-устройствах к портам «LAN» (ЛВС) на GEP-0520 кабелями категории 5e/6/7 и удостоверьтесь, что начали светиться индикаторы «PoE» (Питание по Ethernet) и «LAN» (ЛВС).

- Połącz porty “LAN” urządzenia PoE z portem “LAN” GEP-0520, kabłami Kat 5e/6/7 i sprawdź, czy zaświecą się diody LED “PoE” i LAN.

Step 4

• Check whether the PoE device is on. If not, please make sure all cables are connected correctly.
• Prüfen Sie, ob die PoE-Geräte eingeschaltet sind. Wenn nicht, stellen Sie bitte sicher, dass alle Kabel korrekt angeschlossen sind.
• Vérifiez que le périphérique PoE est bien allumé. Sinon, vérifiez que tous les câbles sont bien connectés correctement.
• Verifique si el dispositibo PoE está encendido. Si no, por favor asegúrese de que todos los cables está conectados correctamente.
• Controleer of het PoE-apparaat is ingeschakeld. Indien dat niet het geval is, moet u controleren of alle kabels correct zijn aangesloten.
• Tjek om PoE enheden er på. Hvis ikke sikker dig at alle kabler er forbundet korrekt.

• Controllare che il dispositivo PoE sia acceso. In caso contrario, assicurarsi che tutti i cavi siano collegati in modo corretto.

• Έλεγξτε αν η συσκευές ΡΟΕ είναι ενεργές. Αν όχι, ελέγξτε ότι όλα τα καλώδια είναι σωστά συνδεδεμένα.

• Verifique se o dispositivo PoE está ligado. Caso contrário, favor se certificar se todos os cabos estão conectados corretamente.
• Kontrollera att PoE enheten är påslagen. Om inte kontrollera att alla kablar är korrekt anslutna.
• Preverite, če se PoE naprave prižgejo. V nasprotnem primeru preverite, če ste pravilno povezali kable.
  ● 檢者 PoE 裝開是否正常運作。如果否，請確定所有的網路線被上一確連接。
  ● PoE 장비가 작동되는지 확인하여 주십시오. 작동되지 않을 경우에는 모든 케이블이 바르게 연결이 되어있는지 확인하여 주십시오.
• Проверьте, что PoE-устройство включено. Если оно не включено, проверьте правильность подключения всех кабелей.
• Sprawdź, czy jest włączone urządzenie PoE. Jeśli nie, upewnij się, że są podłączone prawidłowo wszystkie kable.
