Alta PH-123V - Trépied Vanguard - Notice d'utilisation et mode d'emploi gratuit

Marque	Vanguard
Modèle	Alta PH-123V
Type de produit	Tête de trépied
Matériau	Aluminium
Attache rapide	Oui, avec vis de fixation et loquet
Niveau à bulle	Intégré
Double sécurité	Bouton double sécurité de desserrage
Double position	3D ou vue panoramique 2D
Poignée de rotation panoramique	Oui
Loquet de serrage horizontal	Oui
Adaptateur pour vis 3/8"	Oui, pour appareils lourds
Fonctions	Rotation panoramique, inclinaison 3D
Capacité de charge	4 kg
Poids	0,5 kg
Dimensions (L x l x h)	10 x 10 x 12 cm
Entretien	Nettoyer avec un chiffon doux et sec
Nettoyage	Éviter les solvants agressifs
Sécurité	Ne pas dépasser la capacité de charge maximale
Pièces détachées	Attache rapide, vis de fixation, adaptateur
Réparabilité	Consulter un service agréé Vanguard

FOIRE AUX QUESTIONS - Alta PH-123V Vanguard

Comment retirer l'attache rapide de la tête de trépied ?

Pour retirer l'attache rapide, poussez le bouton double sécurité de desserrage (E), puis tournez le loquet de serrage/desserrage de l'attache rapide (C) et retirez l'attache rapide (A) de son emplacement.

Comment fixer l'appareil photo sur l'attache rapide ?

Tournez l'anneau de serrage sous l'attache rapide (A), positionnez l'appareil photo sur l'attache rapide en ajustant par rapport à son point de gravité, puis serrez l'anneau dans la position voulue.

Comment remettre l'attache rapide sur la tête ?

Positionnez l'appareil photo équipé de l'attache rapide (A) sur la tête de trépied, bloquez le double mécanisme de verrouillage (E) et verrouillez avec le loquet de serrage/desserrage de l'attache rapide (C).

Quand utiliser l'adaptateur 3/8" ?

Pour les appareils photo lourds, il est recommandé d'utiliser l'adaptateur 3/8" avec vis (I). Vissez l'adaptateur sous la tête de trépied.

Quels sont les éléments de la tête de trépied ?

Les éléments comprennent : attache rapide (A), vis de fixation (B), loquet de serrage/desserrage (C), niveau à bulle (D), bouton double sécurité (E), bouton double position (F), poignée de rotation panoramique (G), loquet de serrage horizontal (H) et adaptateur 3/8" (I).

Comment basculer entre le mode 3D et le mode panoramique 2D ?

Utilisez le bouton double position (F) pour passer du mode 3D (inclinaison libre) au mode vue panoramique 2D (rotation horizontale uniquement).

Comment utiliser le niveau à bulle ?

Le niveau à bulle (D) intégré vous permet de vérifier l'horizontalité de la tête de trépied. Ajustez la position jusqu'à ce que la bulle soit centrée.

Quelle est la fonction du loquet de serrage horizontal ?

Le loquet de serrage horizontal (H) permet de bloquer ou de libérer le mouvement de rotation horizontale de la tête.

Comment entretenir la tête de trépied ?

Nettoyez la tête avec un chiffon doux et sec. Évitez les solvants agressifs qui pourraient endommager les surfaces.

Où trouver des pièces détachées ?

Les pièces détachées comme l'attache rapide, la vis de fixation et l'adaptateur sont disponibles auprès des services agréés Vanguard. Consultez le site officiel pour plus d'informations.

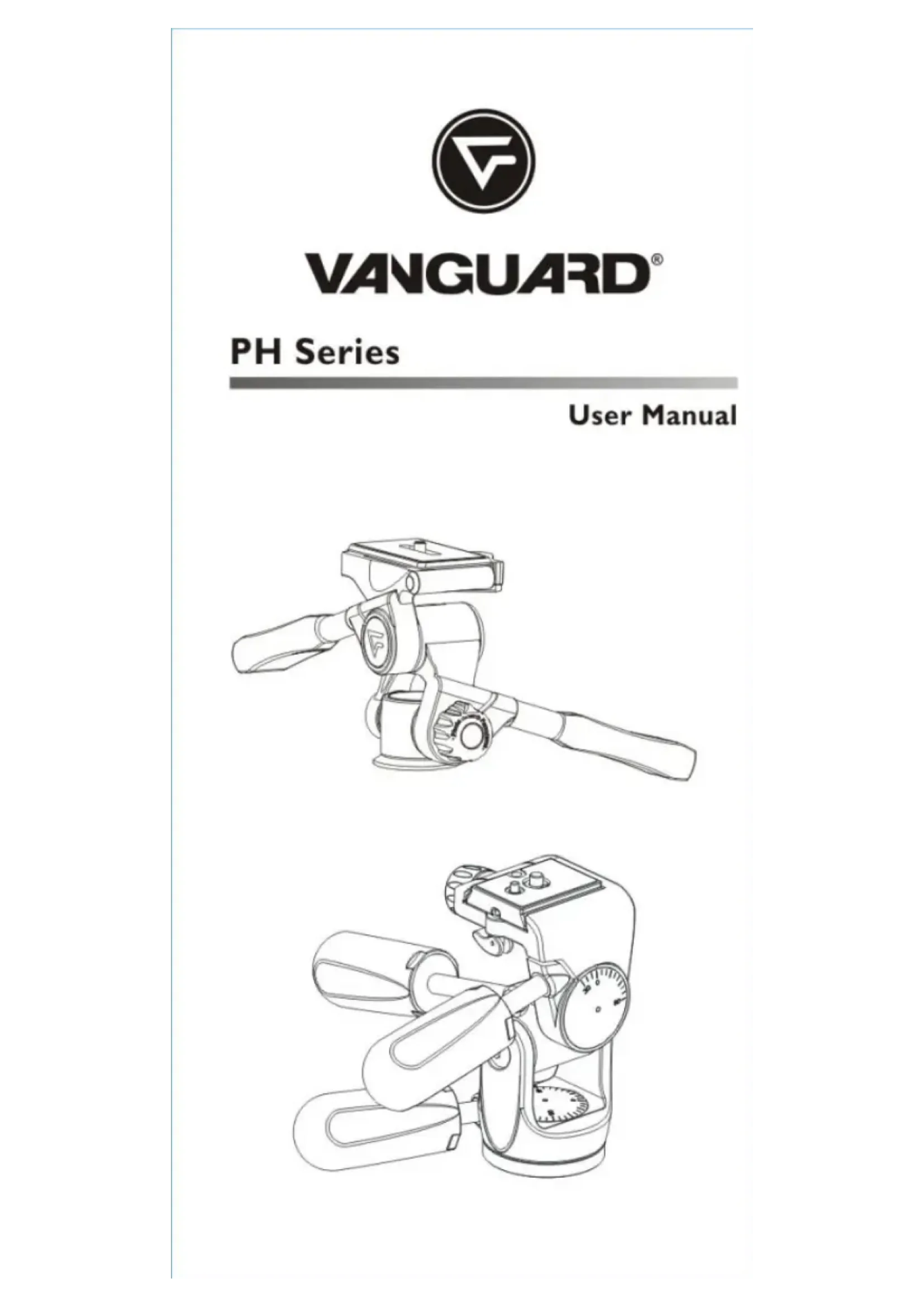

MODE D'EMPLOI Alta PH-123V Vanguard

Merci d'avoir acheté un produit VANGUARD.

I DESCRIPTION DES ÉLÉMENTS DES TÊTES DE TRÉPIEDS

A : Attache rapide B : Vis de fixation pour appareil photo C : Loquet de serrage/desserrage de l'attache rapide D : Niveau à bulle E : Bouton double sécurité de desserrage F : Bouton double position (3D ou vue panoramique 2D) G : Poignée de rotation panoramique H : Loquet de serrage horizontal de la tête I : Adaptateur pour vis 3/8"

2 ENLEVER L'ATTACHE RAPIDE

Pousser le bouton double sécurité de desserrage "E", ensuite tourner le loquet de serrage/desserrage de l'attache rapide "C" et retirer l'attache rapide "A" de son emplacement.

3 UTILISER L'ATTACHE RAPIDE

Tourner l'anneau de serrage sous l'attache rapide "A" et positionner l'appareil photo sur l'attache rapide. Ajuster l'appareil par rapport à son point de gravité et serrer l'anneau dans la position voulue.

4 METTRE EN PLACE L'ATTACHE RAPIDE SUR LA TÊTE

Positionner l'appareil photo équipé de l'attache rapide "A" sur la tête de trépied, bloquer le double mécanisme de verrouillage "E" et verrouiller avec le loquet de serrage/desserrage de l'attache rapide "C".

5 ADAPTATEUR

Pour appareil photo lourd, il est recommandé d'utiliser l'adaptateur 3/8" avec vis "I". Pour cela, visser l'adaptateur sous la tête de trépied.

6 AVERTISSEMENT SUR LA FIXATION DE L'ÉQUIPEMENT
