2PACD250 - Déshumidificateur Perfect Aire - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Déshumidificateur
Capacité d'extraction	250 pints par jour
Surface recommandée	Jusqu'à 5 000 pieds carrés
Réservoir d'eau	Réservoir de 16 litres
Type de compresseur	Compresseur rotatif
Niveau sonore	55 dB
Dimensions	24 x 15 x 12 pouces
Peso	45 lbs
Utilisation	Idéal pour les sous-sols, les garages et les espaces humides
Entretien	Nettoyage régulier du filtre, vidange du réservoir
Sécurité	Arrêt automatique lorsque le réservoir est plein
Garantie	2 ans
Consommation énergétique	Étiquette énergétique de classe A

FOIRE AUX QUESTIONS - 2PACD250 Perfect Aire

Le déshumidificateur Perfect Aire 2PACD250 ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Assurez-vous également que le réservoir d'eau est correctement installé et vide.

Comment savoir si le déshumidificateur fonctionne correctement ?

Vérifiez le niveau d'humidité sur l'écran de l'appareil. Il doit afficher un taux d'humidité inférieur à celui de l'environnement. Vous pouvez également sentir une différence dans l'air ambiant.

Le réservoir d'eau se remplit trop rapidement, que faire ?

Cela peut être dû à un taux d'humidité très élevé dans votre environnement. Assurez-vous que toutes les fenêtres et portes sont fermées pendant le fonctionnement de l'appareil.

Comment nettoyer le filtre du déshumidificateur ?

Retirez le filtre selon les instructions du manuel d'utilisation, lavez-le à l'eau tiède avec un détergent doux, rincez-le soigneusement et laissez-le sécher complètement avant de le remettre en place.

Le déshumidificateur fait du bruit, est-ce normal ?

Un certain bruit est normal lors du fonctionnement, mais si le bruit est excessif, vérifiez que l'appareil est sur une surface plane et stable. Si le bruit persiste, contactez le service client.

Comment régler le niveau d'humidité souhaité ?

Utilisez le panneau de contrôle pour sélectionner le niveau d'humidité désiré. L'appareil s'ajustera automatiquement pour atteindre ce niveau.

Que faire si le déshumidificateur fuit ?

Vérifiez que le réservoir d'eau est correctement installé et qu'il n'est pas endommagé. Inspectez également les joints et les tuyaux pour détecter d'éventuelles fuites.

Le déshumidificateur affiche un code d'erreur, que signifie cela ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, cela peut indiquer un problème avec le réservoir d'eau ou le filtre, ou nécessiter un reset de l'appareil.

Puis-je utiliser le déshumidificateur dans une pièce froide ?

Le déshumidificateur fonctionne de manière optimale dans une température ambiante de 10 à 32 °C. En dessous de 10 °C, l'efficacité peut diminuer.

Quelle est la capacité du réservoir d'eau du Perfect Aire 2PACD250 ?

Le réservoir a une capacité de 4,5 litres. Assurez-vous de le vider régulièrement pour un fonctionnement optimal.

MODE D'EMPLOI 2PACD250 Perfect Aire

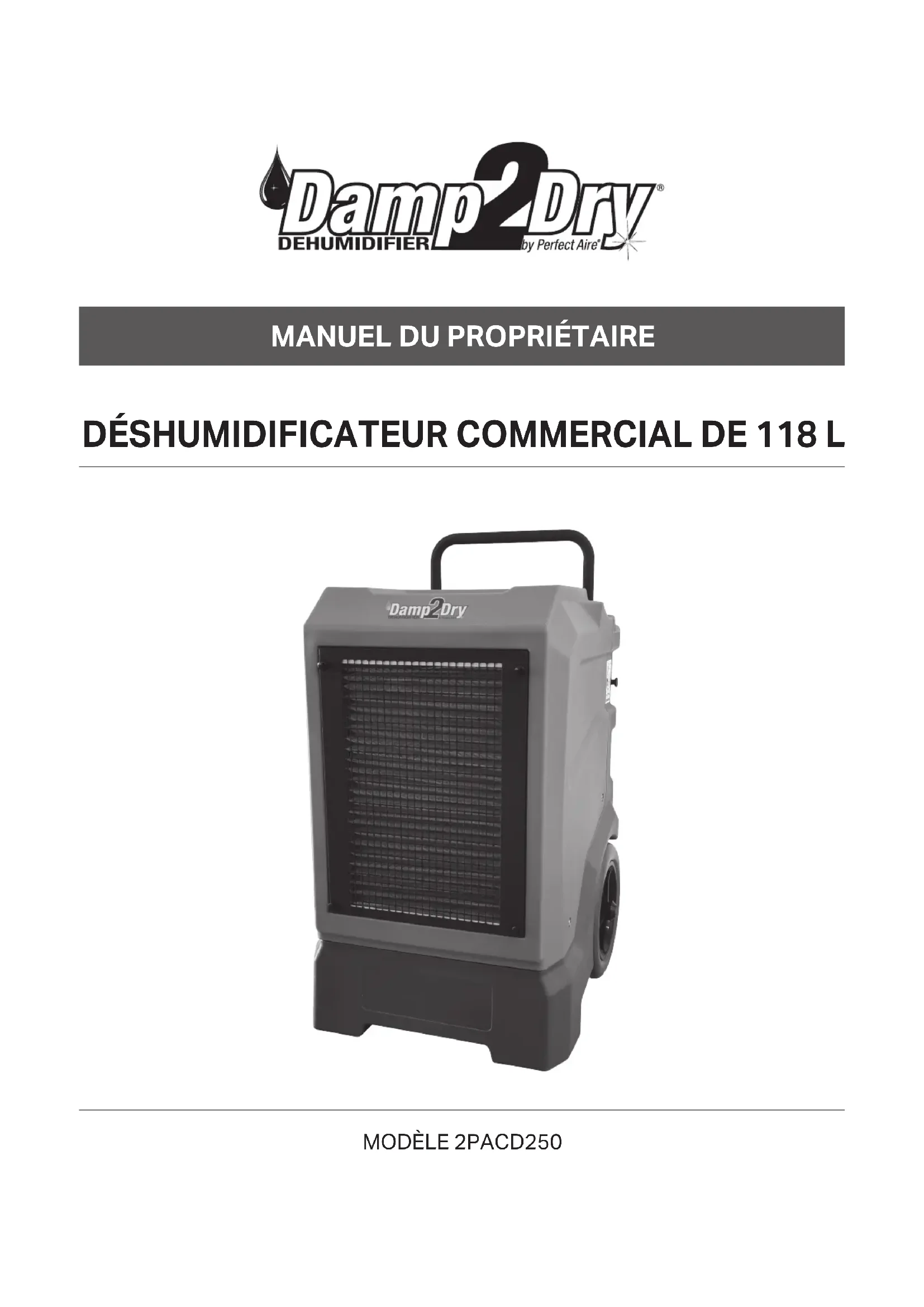

DÉSHUMIDIFICATEUR COMMERCIAL DE 118LModèle 2PACD250 Alimentation 115V/60Hz/1Ph Courant d’entrée nominal 5,3A à 18°C et 60% HR Puissance d’entrée nominale 578W à 18°C et 60% HR Volume d’air 400m

Capacité de déshumidication (26°C / 60% HR) 66L/jour Capacité de déshumidication (32°C / 90% HR) 118L/jour Filtre SUS304 lavable Longueur du cordon d’alimentation 7,6m Longueur du tuyau de drainage 6m Poids net 57kg Dimensions de l’unité (L×H×P) 58 x 84 x 56cm Réfrigérant/charge (ml) R410A/702ml

REMARQUE IMPORTANTE: Lire attentivement le manuel. Conserver ce manuel comme référence future. Les illustrations de ce manuel ne sont données qu’à titre d’explication. L’appareil peut être légèrement diérent. Placer le déshumidicateur à la verticale pendant 24 heures complètes avant le démarrage initial pour permettre au uide frigorigène de se stabiliser. Toujours utiliser et stocker le déshumidicateur en position verticale.4

CONSIGNES IMPORTANTES DE SÉCURITÉ

AVANT D’INSTALLER ET D’UTILISER LE DÉSHUMIDIFICATEUR, LIRE ATTENTIVEMENT CE MANUEL DU PROPRIÉTAIRE. CONSERVER CE MANUEL DANS UN ENDROIT SÛR POUR RÉFÉRENCE FUTURE. L’utilisation de produits électriques peut créer des risques comprenant, sans s’y limiter, des blessures, un incendie, un choc électrique. Le non-respect de ces instructions peut endommager et/ou altérer son fonctionnement et annuler la garantie.

CONSEILS DE SÉCURITÉ

• Avant d’utiliser l’appareil, retirer tous les matériaux d’emballage et vérier que l’appareil n’a pas été endommagé pendant le transport ou que tous les éléments sont présents.

• Vérier que l’alimentation électrique domestique correspond aux spécications de l’appareil.

• Toujours placer l’appareil sur une surface plane.

• NE JAMAIS utiliser ou stocker de l’essence ou d’autres vapeurs ou liquides inammables à proximité de cet appareil, sauf indication contraire dans ce manuel.

• NE PAS faire passer le cordon d’alimentation sous la moquette. NE PAS couvrir le cordon avec des tapis ou des revêtements similaires. NE PAS faire passer le cordon sous les meubles ou les appareils électroménagers. Faire passer le cordon loin d’une zone de circulation et là où il ne risque pas de faire trébucher quelqu’un.

• Pour réduire le risque d’incendie ou de choc électrique, NE PAS utiliser cet appareil avec des dispositifs de contrôle de vitesse à semi- conducteurs.

• NE PAS toucher cet appareil ou la che avec les mains mouillées ou en se tenant dans de l’eau.

• Maintenir un espace libre de 30 à 46cm autour de cette unité. NE PAS bloquer ou couvrir les grilles d’entrée ou de sortie d’air.

• L’appareil doit être connecté à une alimentation électrique correctement mise à la terre.

• NE PAS utiliser ni arrêter l’appareil en insérant ou en tirant la che d’alimentation.

• NE PAS utiliser d’adaptateur ou de rallonge.

• NE PAS utiliser l’appareil à proximité immédiate d’un bain, d’une douche ou d’une piscine.

• NE RIEN insérer dans la sortie d’air. NE PAS obstruer les grilles d’entrée ou de sortie d’air, sauf indication contraire dans ce manuel.

• NE PAS diriger le ux d’air vers le visage ou le corps de quelqu’un.

• NE PAS laisser les enfants jouer à proximité de cet appareil.

• Toujours inspecter le cordon pour détecter tout signe de dommage avant utilisation. Si le cordon d’alimentation est endommagé, il doit être remplacé par le fabricant ou un technicien de service qualié.

• NE PAS essayer de réparer ou d’ajuster les fonctions électriques ou mécaniques de cet appareil, car cela pourrait présenter un danger et annuler la garantie.

• Si l’appareil est endommagé ou s’il fonctionne mal, NE PAS continuer à l’utiliser. Débrancher le produit et consulter le guide de dépannage ou contacter le vendeur.

• S’assurer que l’appareil est éteint et débranché avant de le nettoyer ou de le réparer.

• Une fois l’appareil arrêté, il ne peut pas être redémarré immédiatement dans les 3 minutes qui suivent. Attendre 3minutes avant de reprendre le fonctionnement pour éviter d’endommager le compresseur.

• La plage de température de fonctionnement est de 0,5 à 43°C.

• Il est recommandé de laver/changer le ltre une fois tous les 3mois.

• Nettoyer le tuyau de drainage après utilisation pour éviter toute obstruction.

• Avant d’utiliser le déshumidicateur, connecter le tuyau de drainage inclus à l’aide des coupleurs de drainage fournis. Ne pas bloquer le tuyau de drainage. L’extrémité du tuyau de drainage ne doit pas être à plus de 4,9m au-dessus du trou de sortie. Si l’extrémité du tuyau de drainage est trop haute, l’eau ne s’écoulera pas correctement et pourrait endommager l’appareil.5

Wheel Handle Air Intake Air Outlet Control Panel Coupleur de drainage Roue Panneau de commande Prise d’air Poignée Sortie d’air6

• Connecter le tuyau de drainage au drain de la machine, en s’assurant que les deux raccords sont bien connectés.

• La sortie de drainage de la machine est située comme indiqué ci-dessus

• Utiliser un récipient pour collecter l’eau drainée et vérier périodiquement le niveau d’eau, ou faire écouler l’eau directement vers un siphon de sol ou un évier. Tuyau de drainage installé ici Raccord du tuyau de drainage (Tourner et brancher le tuyau, puis serrer)7

Paramètres des fonctions du système Drainage manuel Annuler minuterie (en mode minuterie) Verrouillage écran Appli WIFI Code QR FonctionnementDrainage Minuterie BluetoothDégivrageVerrouillage écran/enfant WIFI DuréeVentilateur AUTO (ventilateur)Vitesse du ventilateur(Basse/Élevée)Humidité à l’entréeHumidité à la sortieTempérature°C/°FHumidité relativeDurée de fonctionnement cumulée

Bouton de mise en marche MARCHE/ARRÊT. PARAMÈTRES DES FONCTIONS DU SYSTÈME Utiliser des APPUIS COURTS en séquence sur les touches

pour naviguer dans le menu. Au bout de 5secondes d’inactivité sur le panneau de commande, celui-ci enregistrera les paramètres et fermera le menu: 1x = réglage de la vitesse du ventilateur 2x = réglage de Timer on (minuterie activée) 3x = réglage de Timer o (minuterie désactivée) 4x = drainage à l’arrêt (marche/arrêt) REMARQUE: Le réglage MARCHE demandera à la machine de pomper toute l’eau hors du réservoir à chaque fois que le déshumidicateur est éteint. 5x = réglage du fonctionnement continu du ventilateur (marche/arrêt) 6x = Fahrenheit/Celsius 7x = calibrage des valeurs d’humidité d’entrée 8x = calibrage des valeurs d’humidité de sortie 9x = enregistrer et quitter Faire un APPUI LONG pendant 3secondes pour réinitialiser le module WiFi. (Le paramètre d’étalonnage de l’humidité peut être ajusté en appuyant sur les boutons + et - en dessous, avec une plage réglable de -10 à 10. Par exemple, lorsque la valeur d’achage de l’humidité du déshumidicateur est inférieure de 5% à l’humidité détectée par des détecteurs séparés, la valeur doit être ajustée à «5»). Utiliser un APPUI COURT pour démarrer le drainage de la pompe à eau. Utiliser un APPUI LONG pendant 3secondes pour verrouiller ou déverrouiller l’écran. La fonction de verrouillage de l’écran ne peut pas être activée lorsque la machine est éteinte. UTILISER UN APPUI COURT LORS DU RÉGLAGE DE LA MINUTERIE: Annule la minuterie Pour augmenter la valeur de la minuterie et du réglage de l’humidité et pour naviguer dans le menu. Pour diminuer la valeur de la minuterie et du réglage de l’humidité et pour naviguer dans le menu. (Suite) BOUTONS REMARQUE: Les panneaux de commande suivants sont uniquement à des ns d’explication. Le panneau de commande de l’appareil acheté peut être légèrement diérent selon les modèles. La machine peut ne pas disposer de certains indicateurs ou boutons. La forme réelle prévaudra.9 Après avoir connecté l’alimentation, appuyer brièvement sur la «touche marche-arrêt» pour allumer l’appareil, la fonction de déshumidication est activée et l’icône s’ache; appuyer à nouveau sur l’interrupteur, la fonction de déshumidication est désactivée et l’icône ne s’ache pas.

RÉGLER LE TAUX D’HUMIDITÉ

• Pendant le fonctionnement normal, l’humidité actuelle de la pièce s’ache sur l’écran.

• À la mise sous tension, la valeur du taux d’humidité par défaut est de 30%, et la vitesse de ventilateur est sur AUTO.

• Le niveau d’humidité peut être réglé entre 30 et 90%. Utiliser un APPUI COURT sur les touches

pour modier le niveau d’humidité par incrément de 1%. L’écran clignote 3fois et au bout de 5secondes d’inactivité, l’écran recommence à acher la valeur actuelle de l’humidité ambiante. Utiliser un APPUI LONG sur les touches

pour régler rapidement le pourcentage. Lorsque l’humidité réglée est de 30%, utiliser à nouveau un APPUI COURT sur la touche pour entrer en mode de déshumidication continue CO; le compresseur continue alors à fonctionner quelle que soit l’humidité actuelle de la pièce. Ache la lecture de l’humidité de l’air évacué.

DÉGIVRAGE AUTOMATIQUE

Lorsque cette icône apparaît sur l’écran, cela signale que la température de l’évaporateur ou la température ambiante a chuté à un niveau susceptible de provoquer la formation de givre. La machine lance alors automatiquement le mode de dégivrage. En mode de dégivrage, le déshumidicateur se concentre en premier lieu temporairement à faire fondre le givre accumulé sur l’évaporateur. Le déshumidicateur repasse automatiquement au fonctionnement avec les réglages précédents une fois le cycle de dégivrage terminé. Lorsque cette icône clignote, la machine est en train de drainer l’eau.

1) Drainage automatique: Lorsque le système reçoit le signal que l’appareil est plein d’eau pendant

≥3secondes, la pompe à eau s’active et évacue l’eau. Pendant ce temps, le compresseur et le moteur du ventilateur continuent de fonctionner et cette icône clignote.

2) Drainage manuel: Après avoir appuyé sur le bouton de drainage manuel

, la pompe à eau s’active et évacue l’eau. Pendant ce temps, le compresseur et le moteur du ventilateur continuent de fonctionner et cette icône clignote. REMARQUE: Si le signal que le réservoir d’eau est plein ne disparaît pas dans les 60secondes, une alarme retentit, le code d’erreur E3 s’ache et l’icône continue de clignoter. Cette machine est équipée d’une pompe à eau conçue pour une élimination ecace de l’eau jusqu’à une hauteur verticale maximale de 5,5m. Si la hauteur du tuyau dépasse cette limite de 5,5m, cela peut entraîner une panne de la pompe. Pour résoudre ce problème, baisser le tuyau et réessayer. L’écran est verrouillé et ne réagit pas aux boutons. Utiliser un APPUI LONG sur pendant 3secondes pour activer et annuler le verrouillage de l’écran. L’application mobile peut également verrouiller ou déverrouiller l’écran. La fonction de verrouillage de l’écran ne peut pas être activée lorsque la machine est éteinte. ICÔNES

CLIGNOTE: En mode appairage WiFi. NE CLIGNOTE PAS: Le WiFi est connecté ou la connexion a réussi.

Lorsque cette icône est achée, la fonction de synchronisation a été réglée; lorsque cette icône n’est pas achée, la fonction de synchronisation n’a pas été réglée.

1) Réglage de la minuterie Après avoir appuyé sur

pour régler la minuterie, appuyer sur

pour régler la durée par incrément de 1unité, appuyer sur le bouton et maintenir la pression pendant 5secondes pour un réglage rapide, et pour que la valeur 00-23 change de manière cyclique. Une fois la minuterie activée, elle est enregistrée et l’écran sort de ce réglage si aucune opération n’est eectuée pendant 5secondes. Si la touche est à nouveau appuyée dans les 5secondes, l’option suivante des paramètres système s’ouvre.

2) Réglage deTimer O (Minuterie désactivée) Après avoir appuyé sur pour accéder au réglage

de désactivation de la minuterie, la méthode de fonctionnement est la même que pour le réglage de l’activation de la minuterie.

3) Annuler la minuterie Le réglage de l’activation et de la désactivation de la minuterie est

automatiquement annulé après une exécution, et ne s’exécute pas de manière cyclique, et l’heure de la minuterie passe à 00. Lorsque la minuterie est activée ou désactivée, un appui court sur le bouton de drainage annule le réglage de la minuterie et l’heure actuelle passe à 00. À la mise sous tension, la vitesse du ventilateur par défaut est AUTO. Utiliser un APPUI COURT sur une fois pour accéder aux paramètres de vitesse du ventilateur. Appuyer sur

pour basculer entre AUTO, BASSE – ÉLEVÉE. Au bout de 5secondes d’inactivité, le paramètre sera enregistré. Notre déshumidicateur commercial avancé dispose d’un mode AUTO, qui ajuste la vitesse du vent en fonction des conditions de travail actuelles. Cette technologie garantit des performances et une ecacité optimales, orant une expérience de déshumidication sans tracas. RÉGLAGE DE L’ÉCHELLE DE TEMPÉRATURE Utiliser un APPUI COURT sur 6fois pour accéder aux paramètres de l’échelle de température. Appuyer sur

pour alterner entre les degrés Celsius et les degrés Fahrenheit. Au bout de 5secondes d’inactivité, le paramètre sera enregistré. IN – Température de l’air à l’entrée OUT – Température de l’air à la sortie TIME ON: La minuterie est réglée pour mettre la machine en marche. TIME OFF: La minuterie est réglée pour éteindre la machine. h: Le compteur de la durée de fonctionnement totale du déshumidicateur s’active lorsque l’appareil est allumé et cesse de compter lorsqu’il est éteint, soit manuellement, soit par la minuterie marche/arrêt de 24heures.

• En cas de panne ou d’arrêt anormal, le déshumidicateur continue à suivre le temps de fonctionnement.

• La mise hors tension et le redémarrage du déshumidicateur ne remettent pas à zéro le compteur de la durée de fonctionnement totale.

L’achage de la minuterie se compose de 5chires, permettant de compter jusqu’à 99999heures avant de revenir à zéro.

• La machine ache la durée de fonctionnement en heures. ICÔNES11

SOUS TENSION Après la mise sous tension, tous les achages, indications et rétroéclairages s’allument pendant 2secondes et l’avertisseur émet un bref bip. En même temps, le système eectue des auto- vérications sur les communications et les capteurs et entre en état d’arrêt lorsque la détection est normale. L’alarme de défaut de l’appareil se fait entendre trois fois.

Une fois le compresseur arrêté, il ne peut pas être redémarré pendant 3minutes. Une fois le compresseur démarré, il doit fonctionner pendant 3minutes avant de pouvoir être arrêté. S’il s’agit d’un arrêt manuel, il s’arrête immédiatement. Lors de la première mise sous tension, il n’y a pas de protection de 3minutes lorsque le compresseur démarre. FONCTION DE MÉMOIRE DE MISE HORS TENSION Le système dispose d’une fonction de mémoire de mise hors tension, qui enregistre les paramètres concernant l’humidité, l’heure de marche/arrêt, la vitesse du ventilateur et l’échelle de température, ainsi que la minuterie.

CONTRÔLE AVEC L’APPLI

(1) Scanner le code QR (à droite) sur votre téléphone mobile pour télécharger l’application «Smart Life». (2) Appuyer et maintenir enfoncé le bouton de réglage du panneau de commande de la machine

pendant 3secondes pour réinitialiser le module WIFI. (3) Activer le Bluetooth sur le téléphone mobile et ouvrir l’application «Smart Life». (4) Cliquer sur «Ajouter un appareil» dans l’application (Figure1). (5) Le téléphone recherche automatiquement les appareils à proximité et après avoir découvert l’appareil, cliquer sur «Ajouter» (Figure2). (6) Entrer la densité WIFI et «Ajouté avec succès» s’ache. Il est alors possible de contrôler l’appareil avec le téléphone portable (Figure3). (Figure 1) (Figure 2) (Figure 3) Télécharger l’appli12 (Suite)

1. Tourner la butée de la poignée.

2. Régler la hauteur de la poignée.

3. La xer avec la butée.

1. Retirer le ltre à air de l’appareil. (Retirer les

4vis moletées situées sur les coins de la grille d’entrée d’air à l’avant de la machine)

2. Nettoyer le ltre à l’aide d’un chion doux,

légèrement humide et non pelucheux. Si le ltre est fortement contaminé, le nettoyer avec de l’eau tiède et un produit nettoyant neutre.

3. Laisser le ltre sécher complètement. Ne pas

insérer de ltre humide dans l’appareil

4. Réinsérer le ltre à air dans l’appareil.

Vis moletées Grille d’admission d’air Filtre SortirTourner REMARQUE: S’assurer que le ltre à air n’est pas usé ou endommagé. Les coins et bords du ltre à air ne doivent pas être déformés ou arrondis. Avant de réinsérer le ltre à air, s’assurer qu’il est intact et sec! Le ltre à air doit être nettoyé dès qu’il est sale. Il est recommandé de nettoyer le ltre tous les 3mois. Vérier et nettoyer régulièrement le ltre plus tôt s’il est utilisé dans des environnements à forte pollution atmosphérique.

Code Description Solution E0 Défaut de communication Vérier la connexion entre la carte d’alimentation et le panneau d’achage et les rebrancher E1 Défaillance du capteur d’humiditéA Vérier la connexion du capteur d’humidité ou le remplacer E2 Défaillance du capteur de températureA Vérier la connexion du capteur de température ou le remplacer E3 Alarme/défaut de remplissage d’eau Vérier si le tuyau d’eau est bloqué ou remplacer la pompe à eau

Défaillance du capteur de température de la bobine Vérier la connexion du capteur de température ou le remplacer E9 Panne du ventilateur Vérier la connexion du ventilateur ou le remplacer E11 Défaillance du capteur d’humiditéB (Eb) Vérier la connexion du capteur d’humidité ou le remplacer E12 Défaut du capteur de températureB (EC) Vérier la connexion du capteur de température ou le remplacer

PompeVentilateur Compresseur SCarte de l’écranCarte d’alimentationCarte de l’écranVentilateur ÉcranPlein d’eauPompe Ht/BsAlimentationCA110~120 V / 60 HzPompe-LPlein 1Capteur HR/Temp sortieCapteur HR/Temp entréeCapteur de dégivrage Schéma de câblage HR/Temp2HR/Temp WiFi

1 Housse de protection 2 2 Rondelle plate M16 4 3 Écrou de blocage M16 2 4 Fixations d’essieu 2 5 302001686 - Essieu 1

Plaque de xation du cordon d’alimentation

303000068 - Capteur de température et d’humidité 304000043 - Boîtier du capteur de température et d’humidité

9 Piston rotatif 2 10 Plaque de base du compresseur 1 11 Écrou à main 6 12 Anneau en acier 2 13 302001680 - Panneau de sortie d’air 1 14 301001177 - Compresseur 1 15 302001684 - Poignée 1

17 303001488 - Carte de l’écran 1

302001674 - Couvercle du coret électrique

19 302001917 - Support du ventilateur 1 20 302001884 - Cerceau du condensateur 1

303001092 - Condensateur compresseur

22 303001370 - Carte principale 1 23 Boîte électrique 1

24 Guide du vent 1 25 303001369 - Ventilateur 1 26 Plaque de blocage 1

301001025 - Composants de l’échangeur de chaleur

29 399001063 - Filtre 1 30 302001676 - Grille d’entrée d’air 1 31 Coque supérieure 1 32 306001280 - Écrou de poignée M5 1 33 Couvercle d’évier 1 34 303000070 - Sonde de dégivrage 1 35 Tuyau d’échappement 2 1

Boîtier de tête de détection de température

Circlip de boîtier de tête de détection de température

38 Tuyau d’échappement 1 1 39 Trachée de retour 1 1 40 302001682 - Couvercle de pompe à eau 1 41 Trachée de retour 2 1

302001697 - Couvercle de pompe à eau 1 composant

43 303000077 - Pompe 1 44 304000076 - Connecteur rapide mâle 1
