SP-MM-960 - Support écran plat Speaka - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat avec plateau
Marque	Speaka
Modèle	SP-MM-960
Numéro de commande	2986496
Taille d'écran compatible	43,2 à 109,22 cm (17 à 43 pouces)
Charge maximale pour le moniteur	12 kg
Charge maximale pour le plateau	2 kg
Matériaux	Acier (estimation)
Dimensions (L x H x P)	680 x 1115 x 465 mm
Poids	7,76 kg
Utilisation prévue	Intérieur uniquement
Type de fixation murale	Fixation murale (vis fournies non incluses)
Réglages	Aucun réglage en inclinaison ou rotation (position fixe)
Instructions de sécurité	Ne pas surcharger, ne pas s'asseoir ou s'appuyer, vérifier les vis périodiquement
Normes	Conforme aux exigences nationales et européennes
Entretien	Vérifier périodiquement les vis et les fixations
Nettoyage	Essuyer avec un chiffon sec
Garantie	Garantie légale ; toute modification annule la garantie
Accessoires inclus	Support, plateau, vis de montage (non listés en détail)

FOIRE AUX QUESTIONS - SP-MM-960 Speaka

Quels écrans sont compatibles avec le support Speaka SP-MM-960 ?

Le support est compatible avec les écrans plats de 17 à 43 pouces (43,2 à 109,22 cm) et d'un poids maximal de 12 kg.

Le plateau peut-il supporter des objets lourds ?

Non, le plateau a une charge maximale de 2 kg. Ne placez pas d'objets lourds ou fragiles.

Comment installer le support au mur ?

Avant de percer, vérifiez qu'aucun câble ou tuyau n'est présent dans le mur. Utilisez des vis adaptées au mur (non fournies). Suivez les instructions de perçage fournies avec le produit.

Le support peut-il pivoter ou s'incliner ?

Non, le SP-MM-960 est un support fixe sans réglage d'inclinaison ou de rotation. L'écran reste en position verticale.

Quel est le poids total supporté par l'ensemble ?

Le support peut supporter un moniteur de 12 kg max et un plateau de 2 kg max. Ne dépassez jamais ces limites.

Le support est-il adapté à un usage extérieur ?

Non, le produit est destiné uniquement à une utilisation en intérieur. Évitez l'humidité.

Que faire si une pièce est manquante ou endommagée ?

N'assemblez pas le produit si le contenu de la livraison n'est pas complet. Contactez le service après-vente pour un remplacement.

Comment nettoyer le support ?

Utilisez un chiffon sec pour essuyer la poussière. N'utilisez pas de produits abrasifs ou de solvants.

Faut-il vérifier régulièrement les vis ?

Oui, vérifiez périodiquement tous les raccords à vis car les réglages du moniteur peuvent les desserrer.

Puis-je réparer le support moi-même ?

Toute réparation ou modification doit être effectuée par un spécialiste. Ne démontez pas les composants vous-même.

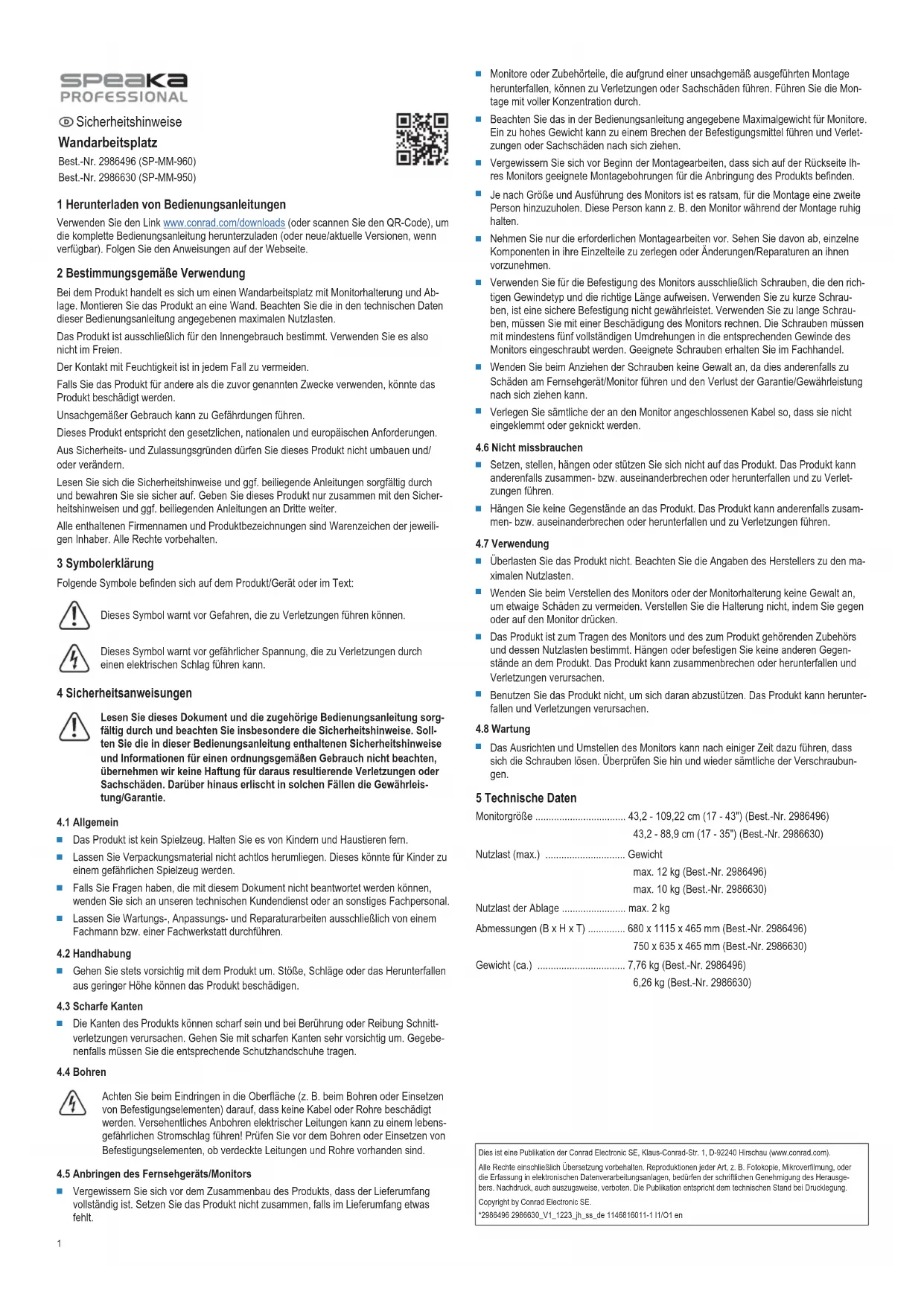

MODE D'EMPLOI SP-MM-960 Speaka

F Consignes de sécurité

Poste de travail mural

N° de commande 2986496 (SP-MM-960)

N° de commande 2986630 (SP-MM-950)

1 Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

2 Utilisation prévue

Ce produit est un poste de travail mural doté d'un support de moniteur et d'un plateau. Montez le produit sur un mur. Respectez les charges utiles maximales indiquées dans les spécifications techniques de ce mode d'emploi.

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur. Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit. Une mauvaise utilisation vous expose à des risques.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les consignes de sécurité et toutes les instructions qui les accompagnent et rangez-les dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec les consignes de sécurité et les éventuelles instructions qui les accompagnent.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

3 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

Le symbole attire l'attention sur la présence d'une tension dangereuse pouvant entraîner des blessures par choc électrique.

4 Consignes de sécurité

Lisez attentivement ce document ainsi que les instructions d'utilisation qui l'accompagnent et respectez en particulier les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

4.1 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

4.2 Manipulation

Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

4.3 Bords tranchants

Les bords du produit peuvent être tranchants et provoquer des coupures en cas de contact ou de frottement. Manipulez les bords tranchants avec beaucoup de précaution. Si nécessaire, portez des gants de protection.

4.4 Perçage

Lorsque vous percez la surface, par exemple pour forer ou insérer des fixations, assurez-vous qu'aucun câble ou tuyau n'est endommagé. Un perçage par inadvertance à travers des câbles électriques peut entraîner un risque d'électrocution mortelle ! Vérifiez la présence de fils et de tuyaux cachés avant de percer ou d'insérer des fixations

4.5 Installation du moniteur

Vérifiez que le contenu de la livraison est complet avant d'assembler le produit. N'assemblez pas le produit si le contenu de la livraison n'est pas complet.

Une installation inappropriée du moniteur ou de composants peut provoquer des blessures ou des dommages matériels. Soyez parfaitement concentré lorsque vous effectuez l'installation.
Respectez le poids maximal admissible du moniteur indiqué dans la documentation du produit. Une surcharge peut entraîner la rupture des connexions et provoquer des blessures ou des dommages matériels.
Avant de commencer le processus d'installation, vérifiez s'il existe des options de montage appropriées à l'arrière de votre moniteur.
Selon la taille et la conception du moniteur, il est judicieux de solliciter l'aide d'une deuxième personne pour l'installation. Cette personne peut immobiliser le moniteur pendant l'installation.
N'effectuez que les travaux d'installation nécessaires. Ne démontez, modifiez ou réparez jamais les composants.
Lorsque vous fixez le moniteur, utilisez des vis dont le type de filetage et la longueur sont appropriés. Des vis trop courtes résultent à des connexions peu sûres. Les vis trop longues peuvent endommager le moniteur. Les vis doivent être serrées dans les trous de fixation filetés du moniteur avec au moins 5 tours complets à 360°. Achetez les vis appropriées dans les magasins spécialisés.
N'appliquez pas de force lorsque vous serrez les vis, cela pourrait détruire le moniteur et entraîner la perte de la garantie !
- Disposez les câbles du moniteur de manière à ce qu'ils ne soient pas coincés ou pliés.

4.6 Évitez toute utilisation inappropriée

Évitez de vous asseoir, de vous placer, de vous accrocher ou de vous appuyer sur le produit. Le produit peut s'effondrer ou tomber et provoquer des blessures.
N'accrochez pas d'objets sur le produit. Le produit peut s'effondrer ou tomber et provoquer des blessures.

4.7 Utilisation

• Ne surchargez pas le produit. Faites attention aux indications fournies par le fabricant concernant les charges maximales.
• Ne réglez pas le moniteur ou le support du moniteur avec force pour éviter de l'endommager. N'appuyez pas sur le moniteur lorsque vous effectuez des réglages.
  Le produit est destiné à tenir le moniteur et tous les accessoires qui lui sont associés, ainsi que leurs charges utiles. Évitez d'accrocher ou de fixer d'autres objets à ce produit. Il peut s'effondrer ou tomber et provoquer des blessures.
  N'utilisez pas le produit pour vous soutenir. Le produit peut tomber et provoquer des blessures.

4.8 Entretien

Le réglage de la position du moniteur peut entraîner le desserrage des vis à la longue. Vérifiez de temps en temps tous les raccords à vis.

5 Caractéristiques techniques

Taille du moniteur.... 43,2 - 109,22 cm (17 - 43") (N° de commande 2986496) 43,2 - 88,9 cm (17 - 35") (N° de commande 2986630)

Charge utile (max.) .... Poids du moniteur 12 kg max. (N° de commande 2986496) 10 kg max. (N° de commande 2986630)

Charge utile du plateau .... 2 kg max

Dimensions (L x H x P).... 680 x 1 115 x 465 mm (N° de commande 2986496) 750 x 635 x 465 mm (N° de commande 2986630)

Poids (env.) 7,76 kg (N° de commande 2986496) 6,26 kg (N° de commande 2986630)

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Copyright by Conrad Electronic SE. *2986496 2986630_V1_1223_jh_ss_fr 1146816011-3 l1/O1 en
