MODE D'EMPLOI WD60-14 Porter & Charles
Nous vous remercions tout d'abord de nous avoir accordé votre préférence. Nous sommes certains que ce chauffe-vaisselle moderne, fonctionnel et pratique, fabriqué à partir de matériaux de première qualité, vous donnera toute satisfaction.
Nous vous demandons une lecture attentive des instructions de ce manuel. Vous pourrez ainsi utiliser votre chauffe-vaisselle en obtenant les meilleurs résultats.
CONSERVEZ TOUTE LA DOCUMENTATION DE CE PRODUIT POUR LA CONSULTER ULTÉRIEUREMENT.
ATTENTION!
Pour bénéficier de notre garantie, il est indispensable de nous retourner le « Certificat de garantie » et, lors d'une demande d'assistance technique, de présenter la facture d'achat du chauffe-vaisselle où figurent la date et le cachet de l'établissement vendeur.
À défaut, la garantie ne sera pas valable.
Gardez toujours le manuel d'instructions à portée de main. Si vous cédez l'appareil à un tiers, remettez-lui également le manuel!
Protection de l'environnement
Élimination de l'emballage
L'emballage est signalé d'un Point vert.
Veuillez utiliser les conteneurs adéquats pour vous défaire de tous les matériaux d'emballage comme le carton, le polystyrène expansé et le film plastique. Ils seront réutilisés pour d'autres emballages.
Élimination des appareils hors d'usage
La directive européenne 2002/96/CE, concernant la gestion des résidus d'appareils électriques et électroniques (RAEE), prévoit que les appareils électroménagers ne doivent pas être éliminés de la même façon que les résidus urbains solides.
Les appareils hors d'usage doivent être recueillis séparément afin d'optimiser la récupération et le recyclage des matériaux qui les composent et pour prévenir d'éventuelles atteintes à la santé publique et à l'environnement. Le symbole représentant une grande poubelle barrée d'une croix doit être apposé sur tous les produits de façon à rappeler l'obligation d'une collecte à part.
Les consommateurs doivent entrer en contact avec les autorités locales ou les points de vente pour se renseigner sur le local approprié où ils peuvent déposer les appareils hors d'usage.
Avant de vous défaire de votre appareil, tirez le câble d'alimentation, coupez-le et éliminez-le.
Sommaire
Instructions d'installation ....15
Avant l'installation....15
Installation 15
Branchement électrique....16
Indications de sécurité....17
Description de l'appareil ....19
Composants principaux 19
Principe de fonctionnement 19
Avant la première utilisation....20
Tableau de commandes....20
Principe d'utilisation....20
Sélectionner la température....20
Temps de chauffage....21
Capacité de charge....22
Nettoyage et entretien 23
Partie avant de l'appareil et tableau de commandes....23
Intérieur du chauffe-vaisselle....23
Revêtement antidérapant 23
Que faire en cas de mauvais fonctionnement?......24
Installation....25
Possibilités de combinaison....25
Instructions d'installation
Avant l'installation
Vérifiez que la tension d'alimentation de l'appareil, indiquée sur la plaque des caractéristiques, correspond à celle de votre installation.
Ouvrez le tiroir et retirez tous les accessoires ainsi que le matériel d'emballage.
Attention ! Le devant du chauffe-vaisselle peut être enveloppé d'une pellicule de protection. Retirez soigneusement cette pellicule avant la première utilisation.
Vérifiez que le chauffe-vaisselle n'est pas endommagé. Assurez-vous que le tiroir s'ouvre et se ferme correctement. En cas de détérioration, appelez le Service d'assistance technique.
Attention : la prise de courant doit rester facilement accessible après l'installation du chauffe-vaisselle.
Le chauffe-vaisselle ne peut être encastré et combiné qu'avec les appareils indiqués par le fabricant. La garantie n'est pas valable s'il est monté et combiné avec d'autres appareils, car il n'est alors pas possible de garantir un fonctionnement correct.
Installation
Pour encastrer le chauffe-vaisselle et le combiner avec un autre appareil, vous devez utiliser un étagère intermédiaire fixe, capable de supporter le poids des deux appareils.
L'appareil combiné avec le chauffe-vaisselle devra être placé directement sur le chauffe-
vaisselle. Une étagère de séparation n'est pas nécessaire.
Pour encastrer l'appareil combiné avec le chauffe-vaisselle, suivez les indications figurant dans le manuel d'instructions et de montage de cet appareil.
Les dimensions à prendre en considération pour l'installation sont indiquées en millimètres dans les croquis présentés dans les dernières pages. Procédez de la façon suivante :
- Placez le chauffe-vaisselle sur l'étagère et poussez-le vers le fond de façon à ce qu'il soit bien centré et bord à bord avec l'avant du meuble.
- Assurez-vous que la structure du chauffe-vaisselle est bien à niveau et bien stable sur l'étagère.
- Ouvrez le tiroir pour fixer le chauffe-vaisselle sur les côtés du meuble avec les deux vis fournies.
Instructions d'installation
Branchement électrique
L'installation électrique doit être réalisée par un électricien qualifié et respecter la législation en vigueur.
Avant de brancher le chauffe-vaisselle sur secteur, assurez-vous que la tension et la fréquence du secteur correspond à ceux indiqués sur la plaque signalétique se trouvant à l'intérieur du bloc chauffant.
Le branchement électrique s'effectue avec un interrupteur omnipolaire approprié pour tolérer l'intensité et présentant un espacement minimum de 3 mm entre ses éléments de contact, ceci afin d'assurer le découplage en cas d'urgence ou lors de du nettoyage du chauffe-vaisselle. Si vous
utilisez une prise pour le branchement, celle-ci doit rester accessible après l'installation.
Le branchement doit disposer d'une prise de terre adéquate et répondant aux normes actuelles. ATTENTION : LE CHAUFFE-VAISSELLE DOIT ÊTRE RELIÉ À LA TERRE.
Si le câble d'alimentation flexible du chauffe-vaisselle a besoin d'être changé, l'opération doit être réalisée par un employé du service après-vente car des outils particuliers sont nécessaires.
Le fabricant et les revendeurs déclinent toute responsabilité en cas de dommages provoqués par des personnes, des animaux ou des objets lorsque les instructions d'installation ne sont pas respectées.
Indications de sécurité
- Attention ! Avant de brancher l'appareil, comparez-en les données (tension et fréquence) indiquées sur la plaque des caractéristiques avec celles de votre réseau électrique. Elles doivent correspondre, pour éviter tout problème. En cas de doute, appelez un électricien.
- Attention ! Si la prise de l'appareil doit être changée, l'installation et le branchement doivent être effectués par un technicien. Adressez-vous à un électricien attitré qui respecte les normes de sécurité. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'une erreur de montage ou de branchement.
- Attention ! La sécurité électrique de l'appareil n'est assurée que s'il est relié à la terre. La responsabilité du fabricant n'est pas engagée pour des dommages provenant d'un manque ou d'un défaut du système de protection de l'installation (choc électrique par exemple).
- Attention ! Ne mettez l'appareil en marche qu'une fois celui-ci dûment encastré, car c'est la seule façon d'interdire l'accès aux composants électriques.
- Attention ! N'ouvrez jamais la structure de l'appareil. D'éventuels contacts avec les pièces conductrices ou modifications des composants
électriques ou mécaniques peuvent constituer un danger pour la sécurité de l'utilisateur et perturber le bon fonctionnement de l'appareil.
- Attention ! Les réparations et entretiens, tout particulièrement sur les pièces sous tension, ne peuvent être effectués que par des techniciens agréés par le fabricant. Le fabricant et les revendeurs déclinent toute responsabilité pour d'éventuels dommages, causés aux personnes, aux animaux ou aux biens, qui découlent de réparations ou entretiens effectués par des personnes non autorisées.
- Attention! Les réparations au cours de la période de garantie ne doivent être exécutées que par des techniciens agréés par le fabricant. Dans le cas contraire, tout dommage provenant de ces réparations est exclu de la garantie.
- Attention ! L'appareil doit être débranché du réseau électrique quand sont effectués les travaux d'installation et de réparation. Pour que l'appareil soit débranché, vous devez constater l'une des conditions suivantes :
- Les fusibles/disjoncteur du tableau électrique sont débranchés.
- L'appareil est débranché de la prise murale, ce qui doit être fait en tirant sur la prise de l'appareil et non sur le câble électrique.
Précautions pendant l'utilisation
- Votre appareil est aux normes de sécurité en vigueur. Une utilisation inadéquate peut constituer un danger pour l'utilisateur.
- Avant la première utilisation, lisez avec attention les instructions d'utilisation. Vous vous protégez et évitez ainsi tout problème.
- Le chauffe-vaisselle est exclusivement destiné à un usage domestique !
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) qui auraient des capacités physiques, sensorielles ou mentales diminuées; ou qui ne possèderaient pas l'expérience et la connaissance nécessaire, à moins qu'elles ne soient supervisées ou que des instructions ne leur aient été fournies par une personne responsable de leur sécurité, pour l'utilisation appropriée de l'appareil.
- Il est nécessaire de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Attention: au cours de l'utilisation, il est possible que des parties accessibles deviennent chaudes. Les jeunes enfants doivent être tenus à l'écart.
- Selon la température et le temps de fonctionnement sélectionnés, la température à l'intérieur de l'appareil peut monter jusqu'à 80 °C. Utilisez des gants de cuisine pour vous protéger les mains quand vous retirez la vaisselle de l'intérieur du chauffe-vaisselle.
- Faites particulièrement attention aux enfants. Ne les laissez pas s'approcher de l'appareil.
S'il est mis en marche par inadvertance, il chauffera et peut provoquer des brûlures graves.
- Les enfants ne peuvent utiliser l'appareil hors la présence d'un adulte que s'ils ont reçu des instructions leur permettant de le faire en toute sécurité et d'identifier les dangers dus à une mauvaise utilisation.
- Le tiroir peut supporter un poids maximum de 25 kg. Prenez garde de ne pas le surcharger, cela endommagerait les rails télescopiques.
- Les récipients et objets synthétiques ou qui prennent facilement feu ne doivent pas être rangés dans le chauffe-vaisselle. Si l'appareil est mis en marche, ils peuvent fondre ou brûler. Danger d'incendie.
- N'utilisez pas votre appareil comme chauffage de maison. Les hautes températures peuvent mettre le feu à des objets facilement inflammables situés près de l'appareil.
- N'utilisez pas d'appareils de nettoyage à haute pression ou qui projettent de la vapeur. La vapeur peut atteindre les composants électriques et provoquer un court-circuit. La pression de la vapeur peut aussi endommager durablement la surface de l'appareil et ses composants.
- Quand vous cessez définitivement d'utiliser l'appareil, à la fin de sa vie utile, débranchez-le du réseau et éliminez le câble électrique pour éviter le danger que les enfants s'en servent pour s'amuser.
FR
Description de l'appareil

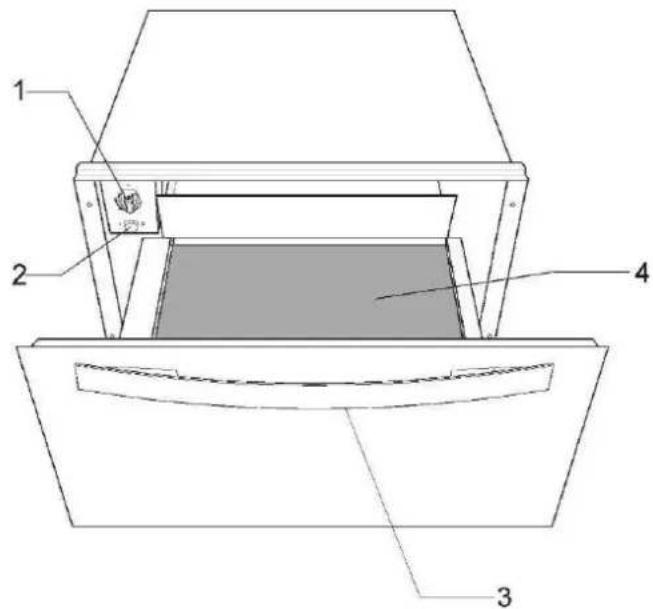

Composants principaux
-
Bouton marche/arrêt (voyant lumineux)
-
Poignée
-
Sélecteur de fonction
-
Revêtement antidérapant
Principe de fonctionnement
Votre appareil est équipé d'un système de circulation d'air chaud. Un ventilateur distribue la chaleur, générée par une résistance électrique, dans tout l'intérieur de l'appareil.
Le thermostat permet de définir et de contrôler la température souhaitée pour la vaisselle.
La circulation de l'air chaud fait que la vaisselle est chauffée rapidement et uniformément.
La résistance ainsi que le ventilateur sont protégés par une grille métallique.
La base du tiroir est équipée d'un revêtement antidérapant pour empêcher la vaisselle de glisser quand vous ouvrez ou fermez le tiroir.
Utilisation
Avant la première utilisation
- Avant d'utiliser l'appareil pour la première fois, vous devez en laver l'intérieur et l'extérieur en suivant les indications sur le nettoyage figurant au chapitre « Nettoyage et entretien ».
- Ensuite, chauffez le chauffe-vaisselle pendant au moins 2 heures en tournant le sélecteur de température sur la position maximum (consultez le chapitre « Sélectionner la température »).
- Veillez à aérer correctement la cuisine.
- Les pièces de l'appareil sont protégées par un produit spécial qui peut éventuellement, lors de la première mise en marche, dégager une odeur et un peu de fumée qui disparaissent très vite. Ni l'une ni l'autre ne constituent une anomalie de fonctionnement de l'appareil.
Tableau de commandes
Le tableau de commandes comporte un sélecteur de fonction et un bouton marche/arrêt. Le tableau de commandes n'est visible que lorsque le tiroir est ouvert.
Principe d'utilisation
Pour utiliser le chauffe-vaisselle, procédez de la façon suivante :
- Placez la vaisselle dans le tiroir.
- Sélectionnez la fonction en tournant le thermostat sur la position désirée.
- Mettez l'appareil en marche en appuyant sur l'interrupteur dont le voyant s'allume.
- Fermez le tiroir.
Prenez garde que le tiroir peut se rouvrir si vous le fermez trop fort.
Avant de retirer la vaisselle chaude, vous devez éteindre le chauffe-vaisselle en appuyant de nouveau sur l'interrupteur.
| Symbole | °C | Fonction |
| 30 | Dégivrage | |
| 40 | Levage de la pâteChauffage de tasses/verres | |
| 60 | Chauffage de vaisselle | |
| 80 | Chauffage d'aliments |
Sélectionner la température
Vous pouvez sélectionner des températures entre 30 et 80 °C en tournant le thermostat.
Ne forcez pas le bouton du thermostat, ni vers la gauche de la position « 0 » ni vers la droite de la position maximum, car cela pourrait le détériorer.
Dès que la température sélectionnée est atteinte, le chauffage s'éteint. Il se rallume automatiquement si la température redescend. Au lieu de températures absolues en °C, des symboles sont indiqués. Ils correspondent à la température optimisée pour un groupe de vaisselle
FR
Utilisation
Temps de chauffage
Le temps de chauffage dépend de plusieurs facteurs :
- Matériel et épaisseur de la vaisselle
- Quantité de charge
- Disposition de la vaisselle
• Température sélectionnée
Il est dès lors impossible d'indiquer des temps de chauffage rigoureusement exacts.
Les temps ci-dessous sont donnés à titre indicatif pour le thermostat en position et pour obtenir un chauffage uniforme de la vaisselle :
| Charge | Temps (min) |
| Vaiselle pour 6 personnes | 30 – 35 |
| Vaiselle pour 8 personnes | 35 – 40 |
| Vaiselle pour 12 personnes | 40 – 45 |
La pratique vous aidera à sélectionner les temps appropriés à votre vaisselle.
Capacité de charge
La capacité de charge dépend des dimensions des articles de vaisselle.
| WD60-14 | WD60-21 | WD60-29 |
| Service de 6 personnes | Service de 8 personnes | Service de 12 personnes |
| 6 assiettes de 24 cm | 8 assiettes de 24 cm | 12 assiettes de 24 cm |
| 6 bols de 10 cm | 8 bols de 10 cm | 12 bols de 10 cm |
| 1 plat de 19 cm | 1 plat de 19 cm | 1 plat de 19 cm |
| 1 plat de 17 cm | 1 plat de 17 cm | 1 plat de 17 cm |
| 1 plat de 32 cm | 2 plats de 32 cm | 2 plats de 32 cm |
| ou | ou | ou |
| 20 plats de 28 cm | 30 plats de 28 cm | 40 plats de 28 cm |
| ou | ou | ou |
| 80 tasses à café | 120 tasses à café | 160 tasses à café |
| ou | ou | ou |
| 40 tasses à thé | 60 tasses à thé | 80 tasses à thé |
| ou | ou | ou |
| ... | ... | ... |
Nettoyage et entretien
Le nettoyage est l'unique entretien normalement nécessaire.
Attention ! Le nettoyage doit être effectué quand le chauffe-vaisselle est débranché de l'alimentation électrique. Retirez la prise du mur ou débranchez le circuit d'alimentation du chauffe-vaisselle.
N'utilisez pas de produits de nettoyage agressifs ou abrasifs, ni frottoirs ni objets pointus qui peuvent provoquer des rayures.
N'utilisez pas d'appareils de nettoyage à haute pression ou qui projettent de la vapeur.
Partie avant de l'appareil et tableau de commandes
Il suffit de nettoyer la chauffe-vaisselle avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle à l'eau de lavage.
Essuyez ensuite les surfaces avec un chiffon sec.
Les chauffe-vaisselle dont l'avant est en acier inoxydable peuvent être nettoyés avec des produits spéciaux pour ce type de surface. Ces produits évitent que les surfaces ne se resalissent rapidement. Appliquez une fine couche de produit sur toute la surface avec un chiffon doux.
Les chauffe-vaisselle dont l'avant est en aluminium peuvent être nettoyés avec un produit léger pour les vitres et un chiffon doux qui ne laisse pas de fibres. Nettoyez dans le sens horizontal sans appuyer car l'aluminium est un métal mou qui se raye ou se coupe facilement.
Intérieur du chauffe-vaisselle
Nettoyez régulièrement l'intérieur du chauffe-vaisselle avec un chiffon humide. S'il est très sale, ajoutez quelques gouttes de produit vaisselle dans l'eau de lavage.
Nettoyez ensuite les surfaces avec un chiffon sec.
Évitez de faire entrer de l'eau dans les orifices par où circule l'air.
Attendez que votre chauffe-vaisselle soit bien sec avant de le réutiliser.
Revêtement antidérapant
Vous pouvez retirer le revêtement antidérapant pour nettoyer plus facilement le tiroir.
Le revêtement peut être lavé à la main avec de l'eau chaude et quelques gouttes de produit vaisselle.
Séchez-le bien pour finir.
Vous ne devez remettre en place le revêtement antidérapant que lorsque le tiroir est bien sec.
Que faire en cas de mauvais fonctionnement?
ATTENTION! Seuls des techniciens spécialisés sont à même d'effectuer les réparations, de quelque type que ce soit. Toute réparation effectuée par des personnes non agréées par le fabricant est dangereuse.
Avant d'appeler l'assistance technique, vérifiez les cas suivants :
- La vaisselle ne chauffe pas suffisamment ?
Vérifiez les points suivants :
- L'appareil est bien branché et en marche.
- Vous avez sélectionné la température adéquate.
- Les orifices par où circule l'air sont obstrués par de la vaisselle.
- La vaisselle a chauffé pendant un temps suffisant ?
Le temps de chauffage dépend de divers facteurs, en particulier :
- Matière et épaisseur de la vaisselle.
- Quantité de vaisselle.
- Rangement et disposition de la vaisselle.
• La vaisselle ne chauffe pas ?
Vérifiez les points suivants :
- Le ventilateur fonctionne (il fait du bruit). C'est peut-être alors la résistance qui est en panne ; si le ventilateur ne fait pas de bruit, c'est lui qui doit être en panne.
- Les plombs ont sauté ou le tableau électrique a disjoncté.
• La vaisselle est trop chaude ?
Le sélecteur de température ne marche pas correctement.
- L'interrupteur marche/arrêt ne s'allume pas ?
Le pilote de l'interrupteur a fondu.
Combination possibilities / Possibilités de combinaison
WD60-14
WD60-21
WD60-29
- Protection de l'environnement
- Élimination de l'emballage
- Élimination des appareils hors d'usage
- Sommaire
- Instructions d'installation ....15
- Indications de sécurité....17
- Description de l'appareil ....19
- Capacité de charge....22
- Nettoyage et entretien 23
- Que faire en cas de mauvais fonctionnement?......24
- Installation....25
- Instructions d'installation
- Avant l'installation
- Installation
- Branchement électrique
- Indications de sécurité
- Précautions pendant l'utilisation
- FR
- Description de l'appareil
- Composants principaux
- Principe de fonctionnement
- Utilisation
- Avant la première utilisation
- Principe d'utilisation
- Sélectionner la température
- Temps de chauffage
- Capacité de charge
- Nettoyage et entretien
- Partie avant de l'appareil et tableau de commandes
- Intérieur du chauffe-vaisselle
- Revêtement antidérapant
- Que faire en cas de mauvais fonctionnement?
- Combination possibilities / Possibilités de combinaison
Marque : Porter & Charles
Modèle : WD60-14
Catégorie : Tiroir et armoire chauffants
