HW90-B14979TEU1 - Machine à laver HAIER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Haier
Modèle	HW90-B14979TEU1
Capacité de lavage	9 kg

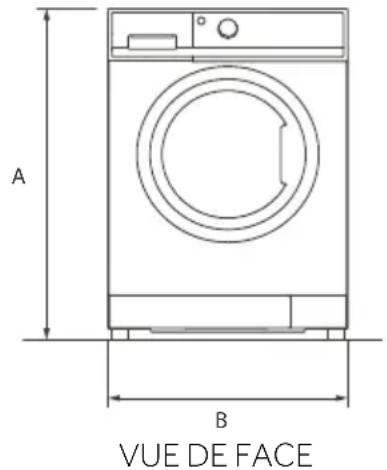

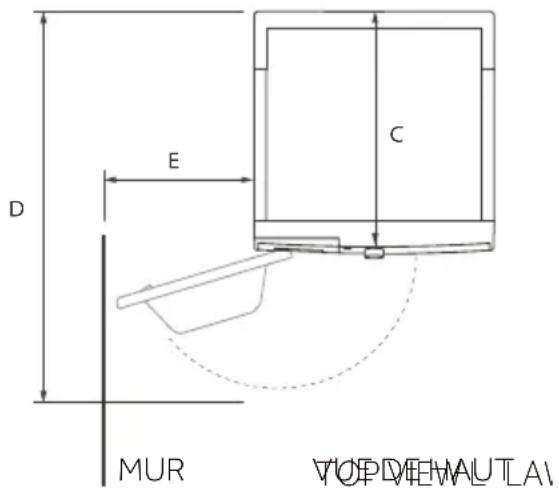

Dimensions (H x L x P)	850 x 595 x 525 mm
Poids net	61 kg
Alimentation électrique	220-240 V~, 50 Hz, 10 A, 2000 W max
Pression d'eau	0,03 - 1 MPa
Programmes de lavage	14 programmes (Smart, Chemise, Coton, Synthétiques, Délicat, Refresh, Œil de contrôle, Bébé Coton, Soin allergique, Rapide 15', Laine, Essorage, Coton 20°C, Eco 40-60)
Fonctions principales	Fin différée, Anti-froissage, Réglage température/vitesse, Rinçage+, i-time, Traitement des taches
Connectivité	WiFi (2,4 GHz), application hOn
Affichage	Écran LED
Sécurité enfant	Oui (verrouillage des touches)
Verrouillage porte	Oui, automatique pendant le cycle
Vitesse d'essorage maximale	1400 tr/min
Consommation d'énergie (programme Eco 40-60, 9 kg)	0,980 kWh/cycle
Consommation d'eau (programme Eco 40-60, 9 kg)	70 L/cycle

FOIRE AUX QUESTIONS - HW90-B14979TEU1 HAIER

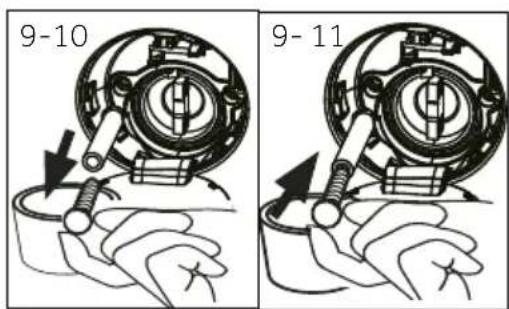

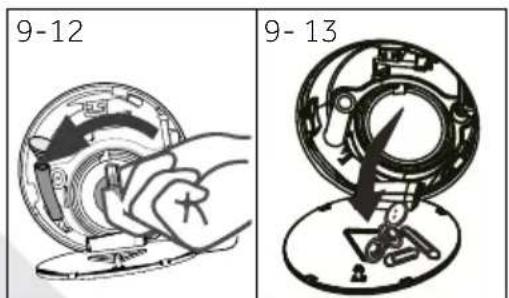

Comment nettoyer le filtre de la pompe ?

Éteignez et débranchez la machine. Ouvrez le volet d'entretien, placez un récipient sous le tuyau de vidange, retirez le bouchon d'étanchéité et vidangez. Dévissez le filtre, nettoyez-le à l'eau courante, puis remettez-le en place. Serrez jusqu'à ce que la poignée soit verticale.

Comment connecter l'appareil à l'application hOn ?

Téléchargez l'application hOn, créez un compte ou connectez-vous. Assurez-vous que votre smartphone est sur le réseau WiFi domestique (2,4 GHz). Sélectionnez le programme 'Remote (à distance)' sur la machine, puis suivez les instructions dans l'application.

Que signifie le code d'erreur E2 ?

Le code E2 indique une erreur de verrouillage de la porte. Vérifiez que la porte est correctement fermée et qu'aucun vêtement n'est coincé.

Comment activer ou désactiver la sécurité enfant ?

Appuyez simultanément sur les boutons 'Vitesse' et 'Steam' (ou 'Anti-froissage' selon modèle) pendant 3 secondes. L'icône de verrouillage s'affiche à l'écran. Pour désactiver, répétez l'opération.

Pourquoi la machine ne vidange-t-elle pas ?

Vérifiez que le filtre de la pompe n'est pas obstrué et que le tuyau de vidange n'est pas plié ou bouché. Si le problème persiste, un code d'erreur 'CrFLtr' peut s'afficher. Nettoyez le filtre et vérifiez l'installation du tuyau.

Quelle est la vitesse d'essorage maximale ?

La vitesse d'essorage maximale est de 1400 tr/min pour ce modèle. Vous pouvez la réduire ou la désactiver à l'aide du bouton 'Vitesse'.

Comment utiliser la fonction 'Fin différée' ?

Sélectionnez un programme, puis appuyez sur le bouton 'Fin différée' pour définir l'heure de fin souhaitée (par paliers de 30 minutes jusqu'à 24 h). Appuyez sur 'Démarrer/Pause' pour activer la programmation.

Que faire en cas de panne de courant pendant un cycle ?

La porte reste verrouillée mécaniquement. Si le niveau d'eau est élevé, vidangez d'abord via le filtre de la pompe. Tirez ensuite le levier sous le volet d'entretien (A) pour déverrouiller la porte.

Comment nettoyer le tambour et éliminer les odeurs ?

Lancez un programme 'Coton +90°C' à vide avec un peu de détergent ou un nettoyant spécial machine. Essuyez les joints de porte après chaque utilisation et laissez la porte ouverte pour éviter les moisissures.

Mon linge ressort mal essoré, que vérifier ?

Assurez-vous que la charge n'est pas trop lourde ou mal répartie. Vérifiez que la vitesse d'essorage sélectionnée est suffisante. Si le problème persiste, nettoyez le filtre de la pompe et vérifiez le tuyau de vidange.

MODE D'EMPLOI HW90-B14979TEU1 HAIER

Manuel d'utilisation Lave-linge

HW90-B14IGITU1 HW90-B14979TU1 HW80-B14979TU1 HW80-B14979S8TU1

Nous vous remercions d'avoir acheté un appareil Haier.

Veuillez lire attentivement ces instructions avant d'utiliser l'appareil. Ces instructions sont des informations utiles vous permettant de mieux exploiter cet appareil, et vous assurer une installation, une utilisation et un entretien sécurisés et adéquats.

Conservez ce manuel dans un endroit approprié afin de pouvoir le consulter à tout moment pour savoir comment utiliser l'appareil correctement et en toute sécurité.

Si vous vendez, donnez ou abandonnez l'appareil lors d'un déménagement, transmettez également ce mode d'emploi afin que le nouveau propriétaire puisse se familiariser avec l'appareil et les consignes de sécurité.

Légende

Avertissement - Informations importantes sur la sécurité

Informations générales conseils

Informations sur l'environnement

Mise au rebut

Contribuez à la protection de l'environnement et de la santé humaine. Veuillez mettre les emballages au rebut dans les contenants prévus pour leur recyclage. Contribuez à recycler les déchets d'appareils électriques et électroniques. Les appareils marqués de ce symbole ne doivent pas être jetés avec les ordures ménagères. Veuillez déposer l'appareil dans votre usine de recyclage locale ou prendre contact avec votre bureau municipal.

AVERTISSEMENT!

Risque de blessure ou d'asphyxie !

Débranchez l'appareil de l'alimentation secteur. Coupez le câble d'alimentation et je-tez-le. Enlevez le verrou de la porte pour éviter qu'un enfant ou un animal domestique ne soit coincé dans l'appareil.

FR

Sommaire

1- Consignes de sécurité.... 4
2-Description du produit .... 7
3-Panneau de commande....8
4-Programmes....12
5-Consommation....13
6-Utilisation quotidienne 14
7-hOn....19
8-Lavage écologique 22
9-Entretien et nettoyage 23
10-Dépannage 26
11-Installation....29
12- Informations techniques....33
13-Service clientèle....34

Avant de mettre l'appareil en marche pour la première fois, lisez les consignes de sécurité suivantes !

RTISSEMENT!

Avant la première utilisation

▶ Assurez-vous qu'il n'y a pas de dommages dus au transport.
▶ Veillez à retirer tous les boulons de transport et les vis d'emballage.
▶ Retirez tous les emballages et tenez-les hors de portée des enfants.
Il faut toujours au moins deux personnes pour la manipulation de l'appareil, car il est lourd.

Utilisation quotidienne

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus ainsi que par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou sans expérience et connaissances, si elles sont encadrées ou formées à l'utilisation sécurisée de l'appareil et comprennent les risques y relatifs.
Tenez les enfants de moins de 3 ans hors de portée de l'appareil, sauf s'ils sont en permanence surveillés.
▶ Les enfants ne doivent pas jouer avec l'appareil.
▶ Ne laissez pas un enfant ou un animal domestique s'approcher de l'appareil lorsque la porte est ouverte.
▶ Tenez les produits de lavage hors de la portée des enfants.
Défaites les fermetures à glissière, attachez les fils lâches et faites attention aux petits objets pour éviter que le linge ne s'emmêle. Si nécessaire, utilisez un sac ou un filet approprié.
▶ Ne touchez pas ou n'utilisez pas l'appareil si vous êtes pieds nus ou si vos mains ou vos pieds sont mouillés ou humides.
- Évitez de couvrir l'appareil pendant qu'il fonctionne ou après utilisation, pour laisser l'humidité s'évaporer.
Évitezde placer des objets lourds, ou de sources de chaleur ou d'humidité sur l'appareil.
- Évitez d'utiliser ou de conserver du détergent inflammable ou des agents de nettoyage à sec à proximité de l'appareil.
Évitez d'utiliser un pulvérisateur inflammable à proximité de l'appareil.
Évitez de laver des vêtements traités avec des solvants dans l'appareil sans les avoir préalablement séchés à l'air.

TISSEMENT!

Utilisation quotidienne

Évitez de retirer ou d'insérer la fiche en présence de gaz inflammables
Évitez de laver à chaud le caoutchouc mousse ou les matériaux similaires à l'éponge à une température élevée.
▶ Évitez de laver tout linge sali par la farine.
- Évitez d'ouvrir le tiroir à lessive pendant le cycle de lavage.
Évitez de toucher la porte pendant le lavage, car elle devient chaude.
N'ouvrez pas la porte si le niveau d'eau est visible au-dessus du hublot.
Évitez d'ouvrir la porte en la forçant. Elle est équipée d'un système de verrouillage et s'ouvre quelques instants après la fin du cycle de lavage.
Arrêtez l'appareil après chaque programme de lavage et avant d'entreprendre tout entretien, et débranchez l'appareil de l'alimentation électrique pour économiser l'énergie et pour des fins de sécurité.
▶ Tenez la fiche et non le câble pour débrancher l'appareil.

Entretien et nettoyage

▶ Veillez à ce que les enfants soient surveillés lorsqu'ils effectuent des travaux de nettoyage et d'entretien.
Débranchez l'appareil de l'alimentation électrique avant d'entreprendre tout entretien.
- Gardez la partie inférieure du hublot propre et ouvrez le hublot et le tiroir à lessive lorsque l'appareil n'est pas utilisé afin d'éviter les odeurs.
N'utilisez pas un pulvérisateur d'eau ou nettoyant à vapeur pour nettoyer l'appareil.
Faites remplacer le cordon d'alimentation endommagé uniquement par le fabricant, son agent de service ou par des personnes qualifiées afin d'éviter tout risque.
N'essayez pas de réparer vous-même l'appareil. En cas de réparation, veuillez contacter notre service clientèle.
Retirez de l'appareil tous les objets étrangers tels que les objets métalliques, les produits chimiques, les marchandises fragiles, les bougies allumées, les cigarettes allumées, etc.

Installation

• Placez l'appareil dans un endroit bien ventilé. Choisissez un emplacement qui permet d'ouvrir complètement la porte.
  N'installez jamais l'appareil à l'extérieur dans un endroit humide, ou dans un lieu qui serait sujet à des fuites d'eau, comme en dessous ou à proximité d'un bloc-évier. En cas de fuite d'eau, coupez l'alimentation électrique et laissez le lave-linge sécher naturellement.

RTISSEMENT

Installation

• Installez ou utilisez l'appareil uniquement dans des endroits où la température est supérieure à 5 °C.
• Évitez de placer l'appareil directement sur un tapis ou près d'un mur ou d'un meuble.
  N'exposez pas l'appareil au gel, à la chaleur, aux rayons directs du soleil ou à proximité d'une source de chaleur (par exemple un four ou un radiateur).
  Vérifiez que les informations électriques sur la plaque signalétique sont conformes à l'alimentation électrique. Si ce n'est pas le cas, veuillez contacter un électricien.
  ▶ N'utilisez pas d'adaptateurs multiprises ni de rallonges.
  ▶ Assurez-vous d'utiliser uniquement l'ensemble de cordon élec trique et de tuyau d'arrivée d'eau livré.
  Assurez-vous que le cordon d'alimentation et la prise ne sont pas endommagés. S'ils sont endommagés, veuillez les faire remplacer par un électricien.
  ▶ Pour l'alimentation électrique, utilisez une prise avec terre différente, facilement accessible après l'installation. Cet appareil doit être mis à la terre.
  Uniquement pour le Royaume Uni : Cet appareil est équi-pé d'un câble d'alimentation avec fiche à 3 fils (mise à la terre) respectant les normes de la prise à 3 fils (mise à la terre). Ne coupez jamais ou ne démontez jamais le troisième fil (mise à la terre). Après l'installation de l'appareil, la fiche doit être accessible.
  ▶ Assurez-vous que les joints et raccords du flexible d'arrivée d'eau sont serrés et qu'il n'y a pas de fuite.

Utilisation prévue

Cet appareil est conçu pour le linge lavable au lave-linge uniquement. Suivez à chaque fois les instructions fournies sur l'étiquette de chaque vêtement. Il est également conçu exclusivement pour un usage domestique à l'intérieur de la maison. Il n'est pas destiné à un usage commercial ou industriel.

Il est interdit d'apporter des changements ou des modifications à l'appareil. Une utilisation non conforme peut entraîner des risques et la perte de tout droit à la garantie et à la responsabilité.

Remarque : Dérogations

En raison des modifications techniques et des divers modèles, les illustrations des chapitres suivants peuvent être différentes de votre modèle.

2.1 Description de l'appareil

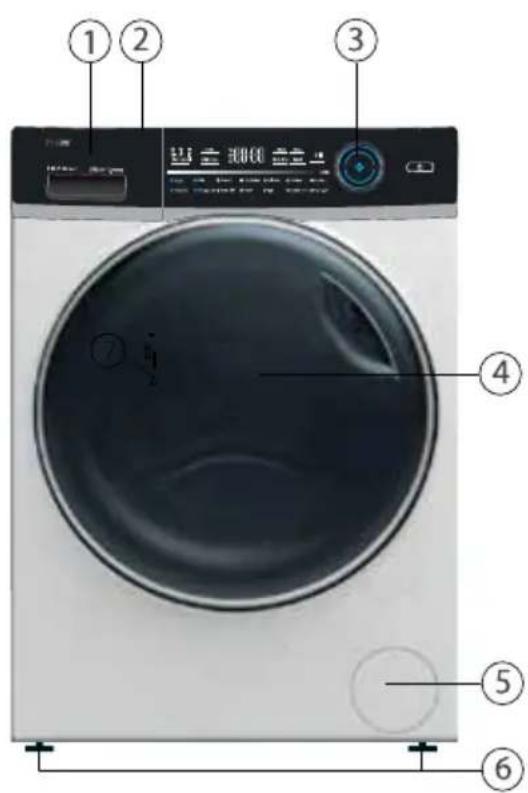

Partie avant (fig. 2.1):
Côté arrière (Fig. 2-2) :

1 Tiroir à lessive/adoucissant
2 Plan de travail
3 Panneau de commande
4 Porte
5 Couvercle de filtre
6 Pieds ajustables

1 Boulons de transport (T1-T4)
2 Couvercle arrière
3 Vis du couvercle arrière (7EA)
4 Cordon d'alimentation
5 Tuyau de vidange
6 Vanne d'arrivée d'eau
7 Collier de serrage pour tuyau d'évacuation

2.2 Accessoires

Vérifiez les accessoires et la documentation suivant cette liste (fig. 2.3) :

Tuyau d'entrée

Bouchons obturateurs

Support de tuyau de vidange

Tampons antibruit

Manuel d'utilisation

Carte de garantie

3-Panneau de commande

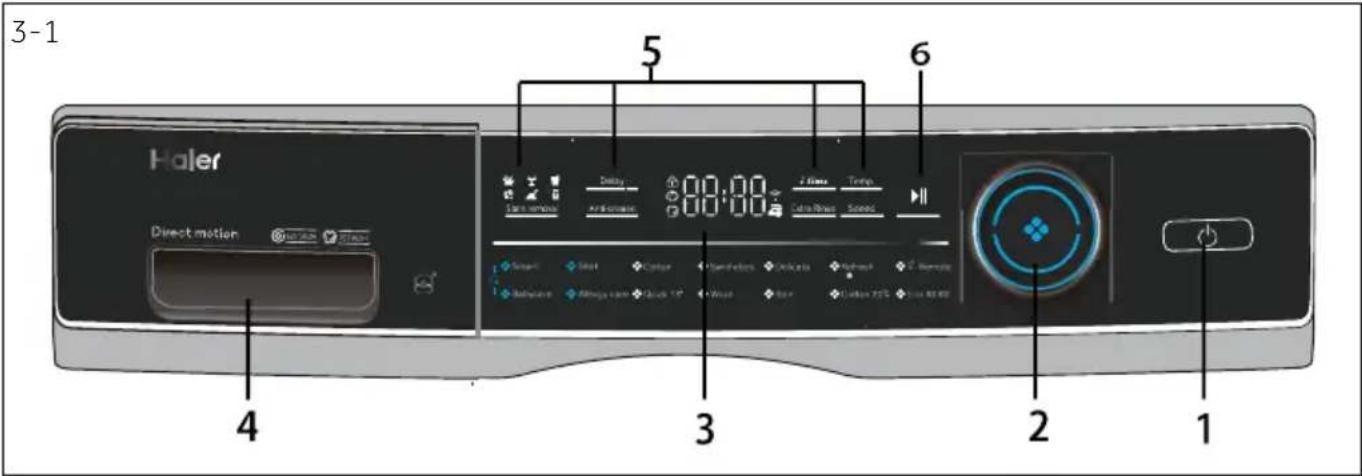

3-1 Haier Direct motion 5 6 4 3 2 1

1 Bouton d'alimentation 3. Écran 5. Bouton de fonction
2 Sélecteur de programme 4. Tiroir à lessive/adoucissant 6. Bouton « Démarrer/Pause »

Remarque : Signal sonore

Dans les cas suivants, aucun signal acoustique n'est émis par défaut :

▶ lorsque vous appuyez sur un bouton ; ▶ à la fin d'un programme ;
▶ lorsque vous tournez le sélecteur de programme ;

Vous pouvez sélectionner le signal sonore en cas de besoin : voir la section UTILISATION QUOTIDIENNE (voir P18 6.13).

3-2

3.1 Bouton d'alimentation

Appuyez sur ce bouton (Fig. 3-2) pour mettre l'appareil en marche. L'écran s'allume et le voyant du bouton Départ/Pause clignote. Appuyez-le à nouveau pendant environ 2 secondes pour éteindre l'appareil. Si aucun élément du panneau ou aucun programme n'est activé au bout d'un moment, l'appareil s'éteint automatiquement.

Remarque : Mise à l'arrêt

Sans connexion WIFI, l'appareil allumé s'éteint automatiquement s'il n'est pas activé 2 minutes avant le début du programme ou à la fin du programme. Avec une connexion WIFI, la durée d'attente est de 24 h.

3-3 • Image • Filter • Auto • Viewfinder • Master • Summary • 7. Auto • Inverter • Memory card • Global 1F • Real • Copy • Asset SFE • Copy #10

3.2 Sélecteur de programme

Vous pouvez sélectionner l'un des 14 programmes en tournant le bouton (Fig. 3-3). La LED correspondante s'allume et les paramètres par défaut s'affichent.

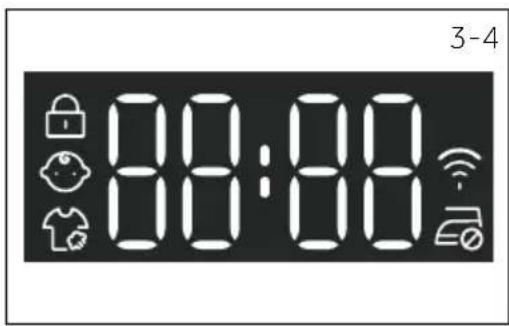

3.3 Écran

L'écran (Fig. 3-4) affiche les informations suivantes :

▶ Durée du lavage
▶ Fin différée
▶ Codes d'erreur et informations sur l'entretien
▶ Symboles d'affichage
▶ Vitesse, température, etc.

	La porte du tambour est verrouillée
	Le panneau de commande est verrouillé
	Anti-froissage
	L'appareil est connecté au WIFI
	Vapeur

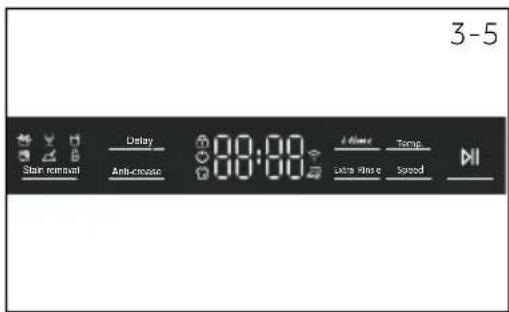

3.4 Boutons de fonctions

Les boutons de fonction (Fig. 3-5) activent des options supplémentaires du programme sélectionné avant son démarrage. Les indicateurs correspondants s'affichent à l'écran.

Toutes les fonctions se désactivent lorsque vous éteignez l'appareil ou lorsque vous configurez un nouveau programme.

Si un bouton dispose de plusieurs options, vous pouvez sélectionner l'option souhaitée en appuyant de manière séquentielle sur le bouton.

marque : Paramètres d'usine

Pour garantir des résultats optimaux dans chaque programme, Haier a défini avec précision les paramètres par défaut. En l'absence d'indications particulières, nous vous recommandons d'utiliser les paramètres par défaut.

3.4.1- Bouton de fonction « Fin différée »

Appuyez sur ce bouton (Fig. 3-6) pour démarrer le programme - me avec une fin différée. Vous pouvez repousser la fin du programme par incrément de 30 minutes, de 0,5 à 24 h (Le temps de fin sera plus long que le temps du programme d'origine). Par exemple, l'affichage éteint 6 : 30 signifie que le cycle du programme se terminera dans 6 heures et 30 minutes. Appuyez sur le bouton « Démarrer/Pause » pour activer la temporisation. Ne s'applique pas au programme Essorage, Refresh (Rafraîchir) et Remote (à distance)

emarque : Détergent liquide

Si vous utilisez un détergent liquide, il n'est pas recommandé d'activer la fin différée.

3.4.2-Bouton de fonction « Anti-froissage »

Pour les programmes susceptibles de sélectionner la fonction « An - ti-froissement » (Fig. 3-7), appuyez sur le bouton « Anti-froissement » pour choisir cette fonction et l'icône correspondante s'allumera. Appuyez une nouvelle fois sur la touche ou sélectionnez un autre programme afin d'annuler cette fonction. Avec la fonction « Anti-froissement », la vitesse d'essorage maximale est fixée à 600 tr/min. Après l'essorage, le lave-linge fonctionne par intermittence pour secouer les vêtements afin d'éviter les moisissures et les odeurs, réduire les plis et les rendre plus lisses après l'étendage. Pendant le fonctionnement, l'écran LED affiche « - » « -- » « --- » « ---- », et cette phase dure au maximum 12 heures. Pendant cette étape, les utilisateurs peuvent appuyer sur le bouton « Départ/Pause » pour mettre un terme au programme à tout moment.

3.4.3 Bouton de fonction « Temp. »

Touchez ce bouton (Fig. 3-8) pour changer la température de lavage du programme. Si aucune valeur ne s'illumine (l'affichage « -- ») l'eau ne sera pas chauffée.

3.4.4 Bouton de fonction « Vitesse »

Appuyez sur ce bouton (Fig. 3-9) pour changer ou désélectionner le programme d'essorage. Si aucune valeur ne s'illumine, l'affichage « Ÿ » le linge ne sera pas essoré.

3-10 Extra Rinse

3.4.5 Bouton de fonction « Rinçage+ »

Touchez ce bouton (Fig. 3-10) pour rincer le linge plus intensément avec de l'eau douce. Cette fonction est recommandée pour les personnes à la peau sensible. Vous pouvez sélectionner entre aucun et trois cycles en appuyant sur le bouton plusieurs fois. Ils s'affichent sur l'écran avec l'extension P--0/P--1/P--2/P--3. Différentes options de programme sont différentes.

3.4.6- Bouton de fonction « i-time »

Cette fonction (Fig. 3.-11) permet d'intensifier les différents temps de lavage. Tous les programmes ne peuvent sélectionner cette fonction. Voir P12 pour les programmes qui peuvent sélectionner cette fonction.

3-12

3.4.7 Bouton de fonction « Démarrer/Pause »

Touchez légèrement ce bouton (Fig. 3-12) pour démarrer ou arrêter le programme actuellement affiché.

3.4.8 Bouton « Traitement des taches »

Effleurez ce bouton (Fig. 3-13) pour choisir des options particulières pour les taches. Les symboles sont expliqués dans le tableau suivant :

Herbe Vin Jus Sang Sol Lait

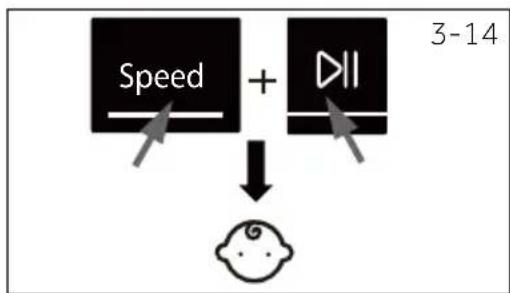

3.5 Sécurité enfants

Choisir un programme puis démarrer, touchez le bouton « Vitesse » et « ⬤ (3- 14) pendant 3 secondes simultanément pour bloquer tous les éléments du panneau contre l'activation, l'affichage du panneau ⚙️. Pour le déverrouillage, appuyez à nouveau sur les deux boutons, l'indicateur de verrouillage enfant s'allume lorsque le verrouillage enfant fonctionne. Cette fonctionnalité est en option lorsque la machine est en marche L'écran affiche ⒚L∅ I- (Fig. 3- 15) si vous appuyez sur le bouton lorsque la sécurité enfants est activée. Aucun changement ne s'opère.
    note right of A "3-14"

CLOF 3-15

arque : Sécurité enfant

La sécurité enfant qui a été configurée manuellement doit être annulée manuellement ou sera annulée automatiquement à la fin du programme. La mise hors tension et les informations d'erreur n'annulent pas la sécurité enfant. Elle fonctionne toujours lorsque l'appareil est mis sous tension prochaine fois.
Si vous utilisez la sécurité enfant, appuyez d'abord sur la touche programme, puis la sécurité enfant sera activée.
- Maintenez cette touche enfoncée pendant 3 secondes, la sécurité enfant s'allumera et sera activée.
La sécurité enfant ne peut pas être configurée ou annulée par hOn APP.

3.6 Tiroir à lessive

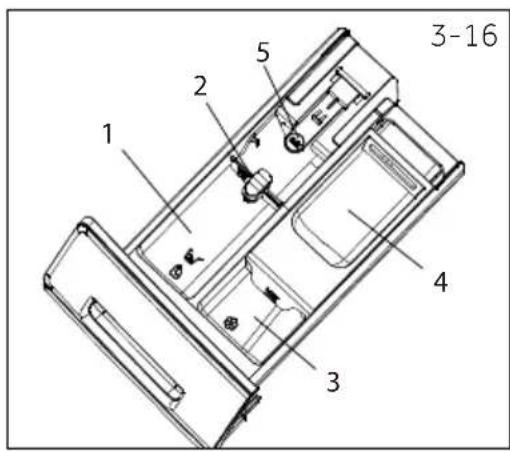

Ouvrez le tiroir. Il contient les compartiments suivants (Fig. 3-16) :

1. Le compartiment de lavage principal, pour la poudre ou le détergent liquide.
2. Volet de sélection du détergent : le soulever pour le détergent en poudre, le garder baissé pour le détergent liquide.
3. Compartiment pour adoucisseur.
4. Compartiment de prélavage, pour une petite quantité de lessive en poudre.
5. Verrouillez la languette, appuyez dessus pour extraire le tiroir du distributeur.

3-16 1 2 5 4 3

Ces types de détergents sont idéaux pour les différentes températures de lavage. Veuillez-vous référer au manuel de détergent.

Remarque : Procédure de vérification du nombre de cycles effectués par la machine.

Procédure : en mode veille, sélectionnez d'abord le programme « coton », puis appuyez simultanément sur les boutons « temp. » et « Vitesse » ; le nombre de cycles de fonctionnement s'affiche pendant 2 secondes puis revient à l'interface de veille. Le cumul des cycles en cours d'exécution ajoutera 1 après la fin du Programme. Les cycles en cours seront affichés en hexadécimal s'ils sont supérieurs à 9999.

Compartiment à détergent pour :1 Détergent liquide ou en poudre2 Adoucisseur ou produit d'entretien3 Détergent3)

•Oui, • En option, / Non

Pro-gramme

Charge max. Tempéra-tureen kg en°C1)

Préréglage

Type de tissu

Vi-tesse d'es-sorage préré-gléeen tr/min

Fonction

HW80/HW90

Plage-sélec-tion-nable 1 2 3

i-time

Anti-froissage

Rinçage +

Fin différée

Traitement des taches

Intelli-gent

8/9 * à 60 40

●

○

/

Mélange de linge en coton et synthétique légèrement sale

1000

●

●

●

●

Chemise

2/2,5 * à 40 40

●

○

○

Coton/Synthétique

1000

●

●

●

●

Coton

8/9 * à 90 40

●

○

○

Coton

1400

●

●

●

●

Synthé-tiques

4/4,5 * à 60 40

●

○

○

Tissu synthétique ou mélangé

1200

●

●

●

●

Délicat

2/2,5 * à 30 30

●

○

/

Linge délicat et soie

600

●

/

●

●

/

Refresh

1/1

//////

Coton

/

/

/

/

/

/

Œil de contrôle

/

///////

/

/

/

/

/

/

Bébé Coton

4/4,5 * à 90 60

●

○

○

Coton/Synthétique

1000

●

●

●

●

Soin al-lergique

8/9 * à 90 60

●

○

○

Coton/Synthétique

1000

●

●

●

/

Rapide 15 '2)

2/2 * à 40

*

●

○

/

Coton/Synthétique

1000

●

●

●

/

Laine

2/2,5 * à 40

*

●

○

/

Tissu en laine ou à teneur en laine lavable en machine

800

●

/

●

●

/

Essorage

8/9

/////

/

Tissu non fragile

1000

/

●

/

/

/

Coton 20°C

8/9

/

/

●

○

○

Coton

1000

●

●

●

●

Eco 40-60

8/9

/

/

●

○

/

/

/

/

/

●

/

* L'eau n'est pas chauffée.
1) Choisissez 90°C comme température de lavage uniquement pour des exigences hygiéniques particulières
2) Réduisez la quantité de détergent parce que la durée du programme est courte.
3) Vous pouvez ajouter un peu de détergent dans le compartiment de prélavage uniquement lorsque la fonction de prélavage est activée adans App (note : le détergent en poudre ne doit pas dépasser 30 g).. Si la fonction IOT n'est pas activée, veuillez ne pas ajouter de détergent dans le compartiment de prélavage.
Lors du lavage de charges lourdes, le lave-linge peut vibrer fortement ou se déplacer. Si les vêtements sont emballés.
La conception et les spécifications sont sujettes à modifications sans préavis à des fins d'amélioration de la qualité.

Scanner le code QR sur l'étiquette de l'énergie pour obtenir des informations sur la consommation d'énergie. La consommation d'énergie réelle peut différer de celle déclarée selon les conditions locales.

émarque : Pesée automatique

L'appareil est équipé d'une option de détection de la charge. Lorsque la charge est faible, l'énergie, l'eau et le temps de temps de lavage seront réduits automatiquement dans certains programmes. La durée d'affichage par défaut peut varier en fonction du poids de la charge, impliquant le programme "Smart, Synthétique, Coton, Coton 20°C, Eco 40-60".

Informations indicatives (selon le règlement de la Commission (UE) 2019/2023):

Capacité nominale	Programme	(kg)	(HH:MM)	ENERG ^✝ (kWh/cycle)	(L/cycle)	Tempéra-ture maximale(°C)	Vitesse effective(tr/min)	Humidité résiduelle (%)
	Eco 40-60 8,0 3:38 0,677 60,0 30 1330 53,2
	Eco 40-60 4,0 02:45 0,480 41,0 30 1330 53,0
8 kg	Eco 40-60 2,0 02:40 0,245 32,0 25 1330 55,0
	Coton 20°C 8,0 00:53 0,300 75,0 20 1000 65,0
	Coton 60°C 8,0 01:28 1,500 75,0 57 1400 55,0
	Laine 30°C 2,0 00:45 0,350 38,0 30 800 37,0
	15 minutes rapide 30°C	2,0 00:23 0,350 38,0 30 1000 65,0
	Eco 40-60 9,0 03:48 0 980 70,0 38 1330 53,0
	Eco 40-60 4,5 02:52 0 510 44,0 30 1330 55,0
	Eco 40-60 2,5 02:45 0,250 33,0 25 1330 55,0
9 kg	Coton 20°C 9,0 00:53 0,300 80,0 20 1000 65,0
	Coton 60°C 9,0 01:28 1,500 80,0 57 1400 55,0
	Laine 30°C 2,0 00:45 0,380 40,0 30 800 37,0
	15 minutes rapide 30°C	2,0 00:23 0,380 40,0 30 1000 65,0

A l'exception d'Eco 40-60, la valeur donnée pour chaque programme n'est qu'indicative.

6-Utilisation quotidienne

6-1 6-2

6.1 Alimentation

Branchez le lave-linge sur une source d'alimentation (220V à 240V\~/50Hz ; Fig. 6-1). Veuillez également vous référer à la section INSTALLATION (voir P 29).

6.2 Raccordement à l'approvisionnement d'eau

• Avant le raccordement, assurez-vous de la propreté et de la clarté du dispositif d'arrivée d'eau.
  ▶ Ouvrez le robinet (fig. 6-2).

narque : Étanchéité

Avant l'utilisation, vérifiez la présence de fuites sur les joints entre le robinet et le flexible d'arrivée d'eau en ouvrant le robinet.

6-3

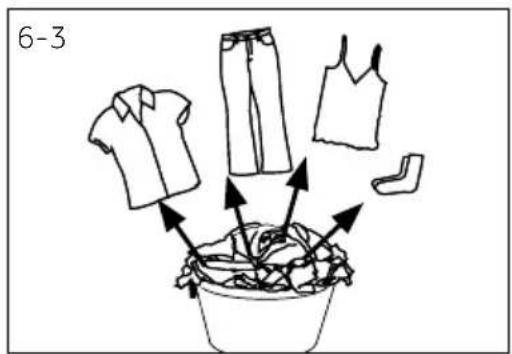

6.3 Préparation du linge

• Triez les vêtements en fonction du tissu (coton, synthétique, laine ou soie) et de leur niveau de saleté (Fig. 6-3). Faites attention aux consignes d'entretien des étiquettes de lavage.
• Séparez les vêtements blancs des vêtements de couleur. Lavez d'abord les textiles de couleur à la main pour savoir s'ils se décolorent ou s'abîment.
  ▶ Videz les poches (clés, pièces de monnaie, etc.) et re-tirez les objets de décoration très durs (broches).
  Pour l'entretien des vêtements sans ourlets, du linge délicat et les textiles finement tissés comme les rideaux, mettez-les dans un sac de lavage (le nettoyage à la main ou à sec est plus indiqué).
  ▶ Fermez les fermetures à glissières, les attaches et les crochets velcro et assurez-vous que les boutons sont solidement cousus.
• Placez les vêtements sans ourlets solides, les sous-vêtements délicats (Dessous) et les petits articles tels que les chaussettes, les ceintures, les soutien-gorge, etc. dans un sac de lavage.
  Dépliez les grandes pièces de tissu telles que les draps de lit et les couvre-lits, etc.
  ▶ Retournez les jeans et les tissus imprimés, décorés ou aux couleurs vives ; lavez-les séparément si possible.

EN GARDE!

Les articles non textiles, ainsi que les articles de petite taille, desserrés ou tranchants peuvent causer des dysfonctionnements et endommager les vêtements et les appareils électroménagers.

6.4 Tableau d'entretien

Lavage

	Lavable jusqu'à 95°C procédé normal		Lavable jusqu'à 60°C procédé normal		Lavable jusqu'à 60°C processus moyen
	Lavable jusqu'à 40°C procédé normal		Lavable jusqu'à 40°C procédé doux		Lavable jusqu'à 40°C programme très doux
	Lavable à 30°C maximum programme normal		Lavable jusqu'à 30°C procédé doux		Lavable jusqu'à «30°C programme très moyen
	Lavage à la main max. 40°C		Ne pas lavez
Blanchiment
	Agents de blanchi-ment autorisés		Oxygène unique-ment/ non chloré		Ne pas blanchir
Séchage
	Sèche-linge autorisé température normale		Possibilité de sé-chage au sèche-linge à basse température		Ne pas sécher au sèche-linge
	Séchage sur corde Séchage a plat
Repassage
	Repassage à une température maxi-male jusqu'à 200°C		Repassage à une température moyenne de 150°C		Repassage à une température basse jusqu'à 110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dommages irréversibles)
	Ne pas repasser
Entretien professionnel des textiles
	Nettoyage à sec au tétracloréthène		Nettoyage à sec aux hydrocarbures		Évitez tout nettoyage à sec
	Nettoyage profes-sionnel par voie humide		Nettoyage à sec uniquement

Blanchiment

	Agents de blanchiment autorisés		Oxygène uniquement/ non chloré		Je pas blanchir
Séchage
	Sèche-linge autorisé température normale		Possibilité de séchage au sèche-linge à basse température		Ne pas sécher au sèche-linge
	Séchage sur corde Sécha plat
Repassage
	Repassage à une température maxi-male jusqu'à 200 °C		Repassage à une température moyenne de 150°C		Repassage à une température basse jusqu'à 110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dommages irréversibles)
	Ne pas repasser
Entretien professionnel des textiles
	Nettoyage à sec au tétracloréthène		Nettoyage à sec aux hydrocarbures		Évitez tout nettoyage à sec
	Nettoyage professionnel par voie humide		Nettoyage à sec uniquement

Repassage

	Repassage à unetempérature maxi-male jusqu'à 200 °C		Repassage àune températuremoyenne de 150°C		Repassage à une tem-pérature basse jusqu'à110 °C ; sans vapeur (le repassage à la vapeur peut provoquer des dommages irréversibles)
	Ne pas repasser
Entretien professionnel des textiles
	Nettoyage à sec autétracloréthène		Nettoyage à sec auxhydrocarbures		Évitez tout nettoyageà sec
	Nettoyage profes-sionnel par voiehumide		Nettoyage à secuniquement

Une partie de ces symboles peuvent ne pas être présents dans le menu de l'appareil.

6.5 Chargement de l'appareil

▶ Insérez le linge, pièce par pièce dans le tambour.

▶ Ne surchargez pas l'appareil. Notez les différentes charges maximales en fonction des programmes! Règle générale pour la charge maximale : Gardez une distance de six pouces entre la charge et la partie supérieure du tambour.

▶ Fermez bien la porte. Assurez-vous qu'aucune pièce de linge n'est pincée.

6-Utilisation quotidienne

6.6 Sélectionner le détergent

L'efficacité et la performance du lavage dépendent de la qualité du détergent utilisé.
Utilisez exclusivement un détergent homologué pour le lavage en machine.
Le cas échéant, utilisez des détergents spéciaux (par exemple, pour les synthétiques et les lainages.)
▶ Voir les conseils pour les autocollants de détergent de comptoir.
N'utilisez pas d'agents de nettoyage à sec tels que le trichloréthylène ou tout autre produit similaire.

Choisissez le détergent le mieux adapté

	Type de détergent
Programme	Universel Couleur Délicat Spécial Adoucissant
Intelligent	L/P L/P - - o
Chemise	L/P L/P - - o
Synthétique	- L/P - - o
Rapide 15 min	L	L	- - o
Refresh	-	- - - o
Coton 20°C	L/P L/P - - o
Œil de contrôle	L/P L/P -	L -
Coton	L/P L/P - - o
Soin allergique	L/P L/P - - o
Laine	-	- L/P	L/P o
Essorage	-	- - -	-
Eco 40-60	L/P L/P - - o
Bébé Coton	-	- L/P	L/P o
Délicat	-	- L/P	L/P o

L = détergent liquide ou en gel P = détergent en poudre O = facultatif- = non Si vous utilisez un détergent liquide, il n'est pas recommandé d'activer la fin différée.

Voici nos recommandations :

▶ Détergent en poudre : 20°C à 90°C (utilisation optimale : 40-60 °C)
▶ Détergent couleur : 20 °C à 60 °C (utilisation optimale : 30-60 °C)
▶ Détergent laine/vêtement délicat : 20 °C à 30 °C (= utilisation optimale :)

* Choisissez 90 °C comme température de lavage uniquement pour des exigences hygiéniques particulières.
* Si vous choisissez de régler la température de l'eau à 60 °C ou à plus de 60 °C, nous vous conseillons d'utiliser moins de détergent. Veuillez utiliser le désinfectant spécial, approprié pour les vêtements en coton ou en tissu synthétique.
* Il est préférable d'utiliser moins de détergents en poudre ou des détergents en poudre qui ne produisent pas de mousse.

6.7 Ajout de détergent

1. Faites glisser le tiroir à lessive hors de son emplacement.
2. Ajoutez la quantité de détergent nécessaire dans les compartiments respectifs (Fig. 6-4).
3. Repoussez doucement le tiroir.

6-4

arque :

▶ Retirez les résidus de détergent du tiroir à lessive avant le prochain cycle de lavage.
▶ N'utilisez pas trop de détergent ou d'adoucissant.
▶ Veuillez suivre les instructions spécifiées sur l'emballage du détergent.
- Ajoutez toujours le détergent avant de lancer le cycle de lavage.
▶ Diluez le détergent liquide concentré avant de l'ajouter.
N'utilisez pas de détergent liquide si vous avez sélectionné la fonction « Fin différée ».
- Sélectionnez avec soin les paramètres du programme en fonction des symboles d'entretien indiqués sur les étiquettes de linge et selon le tableau de programme.

6.8 Mettez l'appareil en marche.

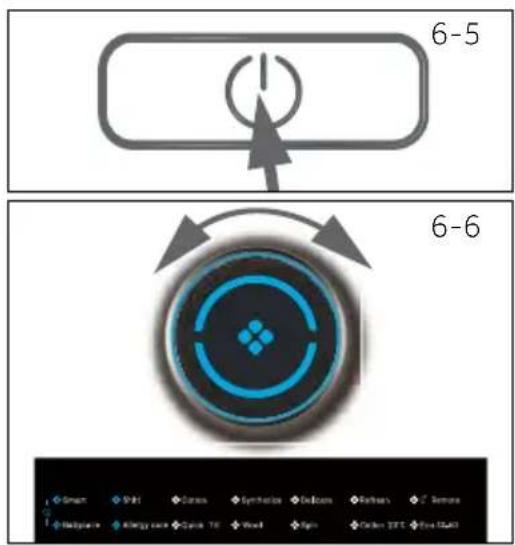

Appuyez sur le bouton « Marche/Arrêt » pour mettre l'appareil en marche (Fig. 6-5).. Le voyant LED du « bouton « Départ/Pause » clignote.

6.9 Sélection d'un programme

Pour obtenir des résultats optimaux lors du lavage, sélectionnez un programme qui convient au degré de saleté et au type de linge.

Tournez le bouton des programmes (Fig. 6-6) pour sélectionner le programme adéquat. Le voyant LED correspondant au programme sélectionné s'allume et les paramètres par défaut s'affichent.

6-5 6-6 Green Shift Canvas Synthesis Redox Carbon Surface Sensor Haplotype Allergy core Cycle TIC Wall Spin Carbon ETF Flow GND

arque : Suppression des odeurs

Avant la première utilisation, nous vous recommandons de lancer le programme « COTON +90 °C » +600 tr/min à vide et d'insérer une petite quantité de lessive dans le compartiment du produit de lavage (2) ou le nettoyant spécial de machine pour éliminer les résidus potentiellement gênants.

6.10 Ajout de sélections individuelles

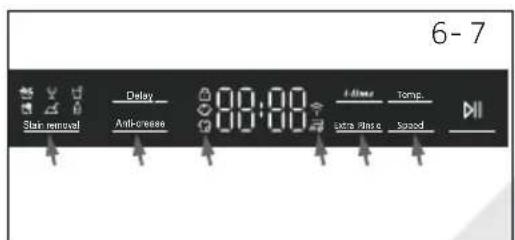

Sélectionnez les options et les paramètres requis (Fig. 6-7) ; reportez-vous à la section Panneau de commande.

6.11 Démarrage du programme de lavage

Appuyez sur le bouton « Départ/Pause » (Fig. 6-8) pour lancer le programme. Le voyant LED du bouton « Départ/Pause » cesse de clignoter s'allume continuellement. L'appareil fonctionne selon les réglages actuels. Pour effectuer des modifications, vous devez annuler le programme.

6.12 Interruption - annulation du programme de lavage

Pour interrompre un programme en cours, appuyez sur « Démarrer/Pause ». Le voyant LED au-dessus du bouton clignote. Appuyez à nouveau sur ce bouton pour reprendre l'opération.

Pour annuler un programme en cours et tous ses paramètres individuels :

1. Appuyez sur le bouton « Départ/Pause » pour interrompre le programme en cours.
2. Appuyez sur le bouton » Marche/Arrêt » pendant 2 secondes environ pour arrêter l'appareil.
3. Appuyez sur le bouton « Marche/Arrêt » pour mettre l'appareil en marche, sélectionnez « pas de vitesse »« les voyants de vitesse sont éteints) et lancez le programme d'essorage et pour vidanger l'eau.
4. Après avoir fermé le programme pour redémarrer l'appareil, sélectionnez un nouveau programme et lancez-le.

6.13 Après le lavage

narque : Verrouillage de la porte

Pour des raisons de sécurité, la porte du lave-linge est temporairement verrouillée pendant les cycles de lavage. Vous ne pouvez ouvrir la porte qu'à la fin du programme ou qu'après son annulation correcte (voir la description ci-dessus).
En cas de niveau d'eau élevé ou de température d'eau élevée ou pendant l'essorage, il est impossible d'ouvrir la porte ; le symbole Loc I-

1. À la fin du cycle du programme, End s'affiche.
2. La machine s'arrête automatiquement.
3. Retirez le linge le plus tôt possible pour le faire avec précaution et pour éviter qu'il ne se froisse davantage.
4. Fermez l'arrivée d'eau.
5. Débranchez la prise d'alimentation.
6. Ouvrez la porte pour éviter toute formation d'humidité et l'apparition d'odeurs. Laissez-la ouverte lorsque vous n'utilisez pas la machine.
7. Les petits vêtements sont faciles à se coller sur la paroi après le séchage à grande vitesse, n'oubliez pas d'ouvrir la porte pour recueillir les vêtements.

arque : Mode Veille / Économiseur d'énergie

Une fois l'appareil mis en marche, il rentre en mode Veille si vous ne l'utilisez pas au bout de 2 minutes avant le lancement du programme ou à la fin de celui-ci. L'écran s'éteint Ceci permet d'économiser l'énergie. Appuyez sur le bouton « Marche/Arrêt » pour désactiver le mode Veille.

6.14 Activation ou désactivation de l'alarme

Vous pouvez désactiver le signal sonore en cas de besoin :

1. Mettez l'appareil en marche.
2. Sélectionnez le » programme « essorage.
3. Appuyez simultanément sur les boutons « Steam (Vapeur) » et « Vitesse » pendant environ 3 secondes. « bEEP On » (alarme désactivée) s'affiche et l'alarme s'active.

Pour activer l'alarme, appuyez une nouvelle fois sur ces deux boutons simultanément. «bEEP oFF » s'affiche.

marque : Dérogations

En raison des révisions constantes de hOn, les fonctions et l'interface de l'affichage de l'application peuvent différer des descriptions suivantes.

7.1 Généralités

Cet appareil est compatible WiFi. Avec l'application hOn, vous pouvez utiliser votre smartphone pour contrôler le programme.

RTISSEMENT!

Veuillez observer les consignes de sécurité contenues dans ce manuel d'utilisation et assurez-vous qu'elles sont respectées même si l'appareil fonctionne via l'application hOn lorsque vous n'êtes pas à la maison. Vous devez également suivre les instructions contenues dans l'application hOn.

7.2 Exigences

1. Un routeur sans fil (protocole 802.11b/g/n) ne prend en charge que les bandes de fréquence de 2.4 GHz. La longueur du SSID du routeur est comprise entre 1 et 32 caractères (dont 1 et 32) et le mot de passe entre 8 et 64 caractères. La longueur minimale du mot de passe doit être de 8 caractères. Les méthodes de cryptage du routeur sont WPA-PSK et WPA2-PSK ouverts.
2. L'application est disponible pour les appareils fonctionnant sous Android, Huawei ou iOS, tant pour les tablettes que pour les smartphones.
3. L'appareil doit être installé dans une position qui favorise la réception d'un signal Wi-Fi puissant. Une fois que l'appareil correctement associé à l'APP, s'il n'est pas correctement connecté au routeur sans fil, aucune icône Wi-Fi n'apparaît à l'écran.

7.3 Téléchargement et installation de l'application hOn :

Téléchargez l'application hOn sur votre appareil en cadrant le code QR suivant :

ou à travers le lien : go.haier-europe.com/download-app

Taux de fréquence (OFR) 2400 MHz/2483,5 MHz

Puissance maximale (EIRP)

20 dBM

Norme sans fil

IEEE802.11b/g/n & BLE V4.2

Rimarque : Inscription

L'inscription est nécessaire lors de la première utilisation ou lorsque l'ancien compte a été supprimé/clôture. Pour une utilisation ultérieure, vous devez entrer le nom d'utilisateur et le mot de passe pour vous connecter.

7.4 Inscription et appairage de l'application

1. Connectez le smartphone au réseau Wi-Fi domestique auquel vous souhaitez connecter l'appareil.
2. Ouvrez l'application.
3. Créez le profil d'utilisateur (ou connectez-vous s'il a déjà été créé précédemment).
4. Fermez la porte.
5. Appairage de l'appareil en suivant les instructions de l'écran de l'appareil.

narque : Réseau WIFI

Il n'est pas possible de connecter l'appareil à un réseau WIFI public. Cela peut provoquer des dysfonctionnements.

harque : Utilisation du même WIFI

Connectez-vous avec votre smartphone au réseau auquel vous souhaitez connecter l'appareil.

7.5 Activer la télécommande

1. Vérifiez que le routeur est allumé et connecté à Internet.
2. Chargez le linge et fermez la porte.
3. Sélectionnez le programme « Remote (à distance) », la porte se verrouille.
4. Lancez le cycle à l'aide de l'application, le panneau de commande sera désactivé.
5. Une fois le cycle terminé, la porte se déverrouille et la télécommande s'éteint.
6. Après 2 minutes l'appareil se met en mode arrêt.

marque : Expiration de la télécommande

Une fois que la télécommande est activée, si l'utilisateur final ne démarre aucun cycle à partir de l'application dans un délai de 10 minutes, l'appareil passe en mode de démarrage différé en réseau et garde la télécommande jusqu'à 24 heures, puis s'éteint.

7.6 Désactiver la télécommande

1. Pour quitter la télécommande pendant qu'un cycle est en cours, appuyez sur le bouton DEMARRER/PAUSE du panneau de commande. Le cycle s'interrompt et la télécommande clignote.
2. Si les conditions le permettent, la porte se déverrouillera.
3. Pour reprendre le cycle, fermez la porte et appuyez sur le bouton DÉMARRER/PAU-SE. La télécommande sera réactivée et « à distance » sera fixe.
4. Contrôlez l'appareil à l'aide de l'application.

7.7 Fin du cycle avec la télécommande activée

1. À la fin du cycle, la porte se déverrouille et la télécommande se désactive.
2. Après 2 minutes, l'appareil s'éteint automatiquement.

7.8 Suppression des informations de configuration

1. Sélectionnez « À distance » ;
2. « hON »/« hOFF » s'affichent :
3. Appuyez longuement sur le bouton « Temporisation » pendant 5 secondes jusqu'à ce que « PÀI r » s'affiche.
4. Les informations de configuration sont supprimées et la configuration est réinitialisée, tournez le bouton pour sélectionner un autre programme ou fermez pour sortir.

harque : Annulation/réinitialisation des informations d'identification du réseau

Suivez cette procédure uniquement lorsque vous souhaitez vendre votre lave-vais-selle.

sation respectueuse de l'environnement

Pour une meilleure utilisation de l'énergie, de l'eau, du détergent et du temps, tenez-vous-en à la charge maximale recommandée.
▶ Ne surchargez pas l'appareil (à l'aide de la main, faites un dégagement en largeur au-dessus du linge).
Pour le linge pas trop sale, sélectionnez le programme « Rapide 15' ».
▶ Mettez les doses exactes de chaque produit de lavage.
- Choisissez la température de lavage adéquate la plus basse - les détergents modernes nettoient efficacement en dessous de 60 °C.
▶ Optimisez les paramètres par défaut uniquement pour les taches importantes.

narque : Informations générales :

Le programme eco 40-60 est capable de nettoyer du linge en coton normalement sale déclaré lavable à 40°C ou 60°C, dans le même cycle, et que ce programme est utilisé pour évaluer la conformité à la législation européenne sur l'écoconception ;
Les programmes les plus efficaces en termes de consommation d'énergie sont généralement ceux qui fonctionnent à des températures plus basses et sur une durée plus longue ;
Le bruit et la teneur en humidité résiduelle sont influencés par la vitesse d'essorage : plus le bruit est élevé et plus la teneur en humidité résiduelle est faible.

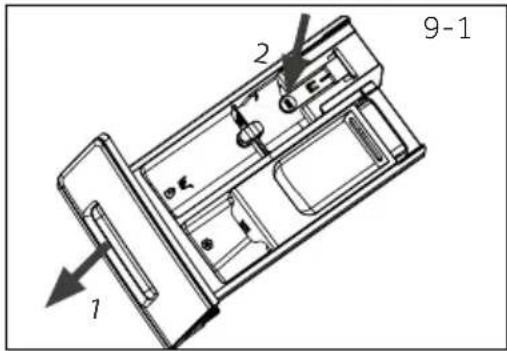

9.1 Nettoyage du tiroir à lessive

Veillez toujours à ce qu'il ne reste pas de résidus de détergent. Nettoyez régulièrement le tiroir à lessive (Fig. 9-1):

1. Tirez le tiroir jusqu'à la butée.
2. Appuyez sur le bouton d'ouverture pour le retirer.
3. Nettoyez ensuite le tiroir avec de l'eau et remettez-le en place dans l'appareil.

9.2 Nettoyage de la machine

▶ Débranchez la machine pendant le nettoyage et l'entretien.
Utilisez un chiffon doux imbibé de savon liquide pour nettoyer la machine (Fig. 9-2) et les composants en caoutchouc.
▶ N'utilisez pas de produits chimiques organiques ou de sol - vants corrosifs.

9.3 Vanne et filtre d'arrivée d'eau

Pour éviter toute obstruction de l'alimentation en eau par des matières solides telles que le calcaire, nettoyez son filtre.

Débranchez le cordon d'alimentation et fermez l'arrivée d'eau.
▶ Démontez le flexible d'alimentation en eau du robinet (Fig. 9-3).
▶ Rincez le filtre avec de l'eau et une brosse (Fig. 9-4).
- Insérez le filtre et installez le tuyau d'arrivée d'eau.
▶ Ouvrez le robinet pour voir s'il fuit

9.4 Nettoyage du tambour

Retirez les objets lavés accidentellement, en particulier les pièces métalliques telles que les épingles, les pièces de monnaie, etc. du tambour et de la rainure du joint de porte (anneau en caoutchouc) car ils provoquent des taches de rouille et des dommages.
Utilisez un nettoyant sans chlorure pour éliminer les taches de rouille. Respectez les consignes de sécurité du fabricant de l'agent de nettoyage.
▶ N'utilisez pas d'objet dur ou de laine d'acier pour le nettoyage.
Après la procédure, ouvrez la porte, utilisez une serviette pour nettoyer les taches et la mousse autour du joint, et gardez l'intérieur et l'extérieur du joint propres (Fig. 9-5).

9-1 2 1

Pour un entretien régulier, nous recommandons d'exécuter le programme « COTON +90 °C+600 tr/min » tous les 100 cycles afin d'éviter tout résidu corrosif. Ajoutez une petite quantité de détergent dans le compartiment à détergent (2) ou utilisez un nettoyant spécial pour machine.

9-Entretien et nettoyage

9-6 9-7

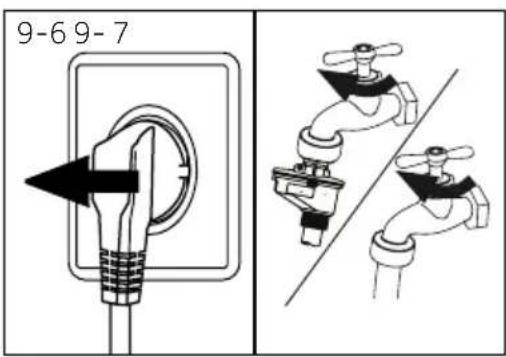

9.5 Périodes de non-utilisation prolongées

Si l'appareil n'est pas utilisé pendant une longue période :

1. Débranchez la prise électrique (Fig. 9-6).
2. Fermez l'arrivée d'eau (Fig. 9-7).
3. Ouvrez la porte pour éviter toute formation d'humidité et l'apparition d'odeurs. Laissez les portes ouvertes lorsque vous n'utilisez pas la machine.

Avant le prochain usage, vérifiez soigneusement le cordon d'alimentation, l'arrivée d'eau et le tuyau de vidange. Assurez-vous que tout est correctement installé et qu'il n'y a pas de fuite.

9.6 Filtre de la pompe

Nettoyez le filtre une fois par mois et inspectez le filtre de la pompe, pour vérifier par exemple si l'appareil :

▶ Ne vidange pas l'eau.
▶ N'essore pas.
▶ Émet un bruit inhabituel quand il fonctionne.

AVERTISSEMENT!

Risque de brûlure ! L'eau contenue dans le filtre de la pompe peut être très chaude ! Avant toute intervention, assurez-vous que l'eau a refroidi.

9-8 9-9

1. Éteignez la machine et débranchez-la (Fig. 9-8).
2. Ouvrez le volet d'entretien. Vous pouvez utiliser une pièce de monnaie ou un tournevis (Fig. 9-9).

1. Placez un récipient plat pour recueillir l'eau de vi-dange (Fig. 9-10). La quantité d'eau pourrait être plus importante que prévu !

2. Tirez le tuyau de vidange et maintenez-en l'extrémité au-dessus du récipient (Fig. 9-10).

3. Retirez le bouton d'étanchéité du tuyau de vidange (Fig. 9-10).

4. Une fois la vidange terminée, fermez le tuyau de vidange (Fig. 9-11) et remettez-le dans la machine.

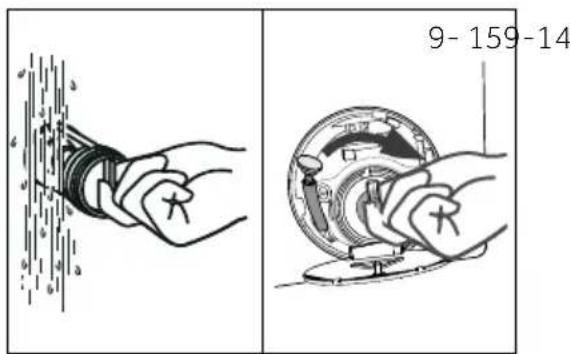

1. Dévissez et retirez le filtre de la pompe en le tournant dans le sens horaire (Fig. 9-12).

2. Retirez les impuretés et la poussière (Fig. 9-13).

3. Nettoyez soigneusement le filtre de la pompe à l'eau courante (Fig 9-14).

4. Après le nettoyage, réinstallez la poignée et serrez-la jusqu'à ce qu'elle ne bouge plus. À ce moment, la poignée est à l'état vertical (Fig 9-15).
5. Fermez le volet d'entretien

9-159-14

E EN GARDE!

Le bouchon du filtre de la pompe doit être nettoyé et en bon état. Si le bouchon n'est pas bien serré, l'eau peut s'échapper.
▶ Le filtre doit être en place, sinon une fuite peut se produire.

Vous pouvez résoudre la plupart des problèmes qui pourraient survenir sans expertise précise. En cas de problème, veuillez vérifier toutes les solutions possibles en suivant les instructions ci-dessous avant de contacter un service après-vente. Voir SERVICE À LA CLIENTÈLE.

RTISSEMENT!

• Avant de procéder à l'entretien, mettez l'appareil hors tension et débranchez la fiche secteur de la prise de courant.
  Les appareils électriques doivent être entretenus uniquement par des experts en électricité parce qu'une mauvaise intervention pourrait causer des dommages considérables.
  Pour éviter tout risque, faites remplacer le cordon d'alimentation endommagé uniquement par le fabricant, son représentant ou par des personnes qualifiées similaires.
  Pour la sécurité de l'utilisateur final, l'auto-réparation ou la réparation non professionnelle ne sont pas recommandées. Veuillez contacter un service après-vente.

10.1 Codes d'informations

Les codes suivants s'affichent uniquement à titre d'information par rapport au cycle de lavage. Aucune action ne doit être entreprise.

Code Message

1:25	Le temps restant du cycle de lavage est évalué à 1 heure et 25 minutes.
6:30	Le temps restant du cycle de lavage incluant la durée sélectionnée pour la fin différée est évalué à 6 heures et 30 min.
End	Le cycle de lavage est terminé. L'appareil s'éteint automatiquement.
Locl -	La porte est fermée à cause du niveau d'eau ou de température élevé ou du déroulement de l'essorage.
bEEP off	L'avertisseur sonore est désactivé.
bEEP on	L'avertisseur sonore est activé.
CLOI -	Les clés de fonction sont fermées. Le changement de programme est invalide.

10.2 Dépannage avec affichage de code

Problème Cause Solution
[CrFLtr]	• Erreur de vidange, l'eau n'a pas été entièrement évacuée après 6 minutes.	• Nettoyez le filtre de la pompe.• Vérifiez l'installation du tuyau de vidange.
E2	• Verrouillage erreur. • Fermez correctement la porte.
E4	• Le niveau d'eau n'a pas été at - teint après 12 minutes.• Le tuyau de vidange s'auto-siphonne.	• Assurez-vous que le robinet est entièrement ouvert et que la pression de l'eau est normale.• Vérifiez l'installation du tuyau de vidange.
E8	• Erreur : Niveau de sécurité de l'eau.	• Contactez le service après-vente.
E5	• Erreur de vidange, l'eau n'est pas entièrement vidangée dans le temps imparti (programme Refresh).	• Contactez le service après-vente.
F3	• Erreur de capteur de température	• Contactez le service après-vente.

Problème Cause Solution

F4	• Erreur de chauffage • Contactez le service après-vente.
F7	• Erreur du moteur • Contactez le service après-vente.
FA	• Erreur du capteur de niveau d'eau. • Contactez le service après-vente.
FH	• Le module iot ne parvient pas à être configuré.	• Contactez le service après-vente.
FCO ou FC1 ou FC2	• Erreur de communication anor-male	• Contactez le service après-vente.
F6	• Fuite de machine. • Ouvrez la pompe de vidange pour vidanger. Arrêtez la machine.• Contactez le service après-vente.

10.3 Dépannage sansaffichage de code

Problème Cause Solution
Le lave-linge ne fonctionne pas.	Le programme n'a pas encore démarré.La porte n'est pas correctement fermée.La machine n'a pas été mise sous tensionPanne de courant.Le Verrouillage enfant est activé.	Vérifiez le programme et démarrez-le.Fermez correctement la porte.Mettez la machine sous tension.Vérifiez l'alimentation.Désactivez le verrouillage enfant.
Le lave-linge ne se remplit pas d'eau.	Il n'y a pas d'eau.Le tuyau d'arrivée d'eau est tordu.Le filtre du tuyau d'arrivée d'eau est bouché.La pression de l'eau est inférieure à 0,03 MPa.La porte n'est pas correctement fermée.Coupure d'eau.	Vérifiez le robinet d'eau.Vérifiez le tuyau d'arrivée d'eau.Débouchez le filtre du tuyau d'arri-vée d'eau.Vérifiez la pression de l'eau.Fermez correctement la porte.Vérifiez l'arrivée d'eau.
La machine se vidange pendant qu'on y introduit de l'eau.	La hauteur du tuyau de vidange est inférieure à 80 cm.L'extrémité du tuyau de vidange pourrait baigner dans l'eau.	Assurez-vous que le tuyau de vidange est correctement installé.Vérifiez que le tuyau de vidange n'est pas plongé dans l'eau.
Problème de vidange.	Le tuyau de vidange est obstrué.Le filtre de la pompe est bouché.L'extrémité du tuyau de vidange se trouve à une hauteur supérieure à 100 cm au-dessus du sol.	Débouchez le tuyau de vidange.Nettoyez le filtre de la pompe.Assurez-vous que le tuyau de vidange est correctement installé.
Fortes vibrations pendant l'essorage.	Certains boulons de transport n'ont pas été retirés.L'appareil n'est pas installé sur une surface stable.La charge de la machine n'est pas correcte.	Retirez tous les boulons de transportAssurez-vous que l'appareil est placé sur une surface stable et plane.Vérifiez le poids et l'équilibre de la charge.
L'opération s'arrête avant la fin du cycle de lavage.	Coupure d'eau ou panne de courant.	Vérifiez le branchement électrique et l'alimentation en eau.
L'opération s'arrête pendant un certain temps.	Un code d'erreur s'affiche à l'écran.Problème lié au poids de la charge.Le programme effectue le cycle de trempage	Vérifiez les codes affichés.Réduisez ou ajustez la charge.Annulez le programme et redémarrez.

10-Dépannage

Problème Cause Solution
Une quantité excessive de mousse flotte dans le tambour et/ou le tiroir à lessive.	Le détergent n'est pas adapté.Quantité excessive de détergent .	Vérifiez les recommandations en matière de lessive.Réduisez la quantité de lessive.
Ajustement automatique du temps de lavage.	La durée du programme de lavage est ajustée.	Ce phénomène est normal et n'affecte pas le fonctionnement.
Échec de l'essorage.	Mauvaise répartition du linge.	Vérifiez la charge de la machine et la répartition du linge, puis relancez un programme d'essorage .
Résultat de lavage insatisfaisant.	Le degré de salissure ne correspond pas au programme sélectionné.La quantité de lessive est insuffisante.La charge maximale est dépassée. Réduisez la charge.Le linge est inégalement réparti dans le tambour.	Sélectionnez un autre programme.Choisissez le détergent selon le degré de salissure et les spécifications du fabricant.Détachez le linge.
Il existe des résidus de lessive en poudre sur le linge.	Des particules insolubles de détergent peuvent persister sous forme de taches blanches sur le linge.	Rincez à nouveau.Essayez de brosser les points sur le linge sec.Choisissez un autre détergent.
Le linge contient des taches grises	provenant des graisses telles que les huiles, les crèmes ou les onguents.	Prétraitez le linge à l'aide d'un net-toyant spécial.

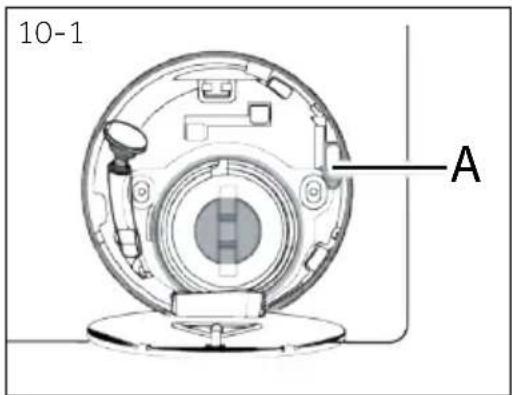

narque : Formation de mousse

En cas de formation d'une quantité importante de mousse durant l'essorage, le moteur s'arrête et la pompe de vidange est activée pendant 90 secondes. Après 3 échecs d'élimination de la mousse, le programme s'achève sans essorage.

Si les messages d'erreur réapparaissent après les mesures prises, éteignez l'appareil, débranchez-le et contactez le service clientèle.

10-1 A

10.4 En cas de panne de courant

Si une panne d'alimentation interrompt un programme de lavage en cours, l'ouverture de porte se bloque mécaniquement.

Pour sortir le linge, le niveau d'eau ne doit pas être visible à travers le hublot en verre de la porte.

Risque de brûlures !

Le niveau d'eau doit être réduit tel qu'indiqué dans la section « Filtre de la pompe ». Ensuite, tirez le levier (A) situé en dessous du volet d'entretien (Fig. 10-1) jusqu'à ce que la porte se déverrouille en émettant un petit clic. Remontez ensuite toutes les pièces.

arque : Déverrouillez la porte

Lorsque le lave-linge dans est dans un état sûr (en-dessous du niveau d'eau sous la fenêtre et à une certaine distance, avec la température du cylindre inférieure à 55 °C, le cylindre intérieur n'a pas tourné), il peut déverrouiller les portes pendant son fonctionnement.

11.1 Préparation

▶ Retirez l'appareil de l'emballage.
Retirez tous les matériaux d'emballage, y compris la base en polystyrène et tenez-les hors de la portée des enfants. Lors de l'ouverture de l'emballage, vous pourriez voir des gouttes d'eau sur le sac en plastique et le hublot. Ce phénomène normal résulte des essais à l'eau effectués à l'usine.

harque : Mise au rebut des emballages

Tenez tous les emballages hors de portée des enfants et mettez-les au rebut dans le respect de l'environnement.

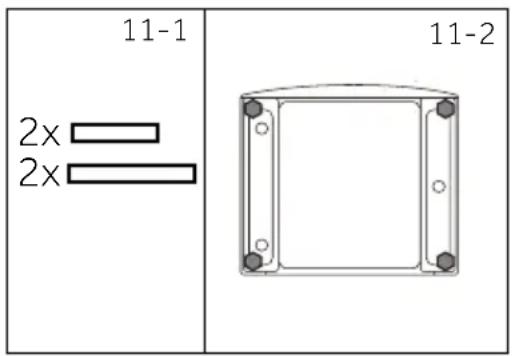

11.2 EN OPTION : Installation des pads de réduction de bruit

1. En ouvrant l'emballage thermo-rétractable, vous trouverez des tampons anti-bruit qui servent à réduire le bruit (Fig. 11-1).
2. Inclinez la machine à laver sur le côté, hublot dirigé vers le haut et partie inférieure de la machine vers vous (Fig. 11-2).
3. Retirez les tampons anti-bruit ainsi que le film ; protecteur adhésif double face, collez les tampons anti-bruit sous la carrosserie du lave-linge tel qu'indiqué sur la Fig. 11-3 (deux tampons plus longs en positions 1 et 3, deux tampons plus courts en positions 2 et 4). Remettez la machine à l'endroit.

11-1 2x 2x 11-2

11-3 1 2 3 4

narque : Pad de réduction de bruit

Le pad antibruit est optionnel et pourrait permettre de réduire le bruit ; vous pouvez l'assembler ou pas selon vos besoins.

11-Installation

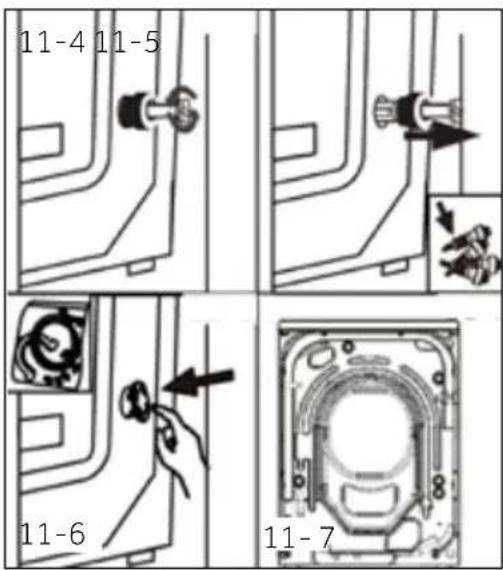

11.3 Démontez les boulons de transport

Les boulons de transport sont conçus pour fixer les composants anti-vibration à l'intérieur de l'appareil durant le transport afin d'éviter des dommages internes.

1. Retirez les 4 boulons à l'arrière, puis enlevez les éléments séparateurs en plastique (Fig. 11-4 / Fig. 11-5).

2. Fermez les trous avec des bouchons obturateurs (Fig. 11-6 / Fig. 11-7).

narque : Conservez-les en lieu sûr

Conservez les boulons de transport dans un endroit sûr pour une utilisation ultérieure. Chaque fois que vous souhaitez déplacer l'appareil, remontez d'abord les boulons.

11.4 Déplacement de l'appareil

Si vous souhaitez déplacer l'appareil sur une grande distance, remettez les boulons de transport retirés avant l'installation pour éviter tout dommage : L'assemblage se fait dans l'ordre inverse.

11-8 1 2

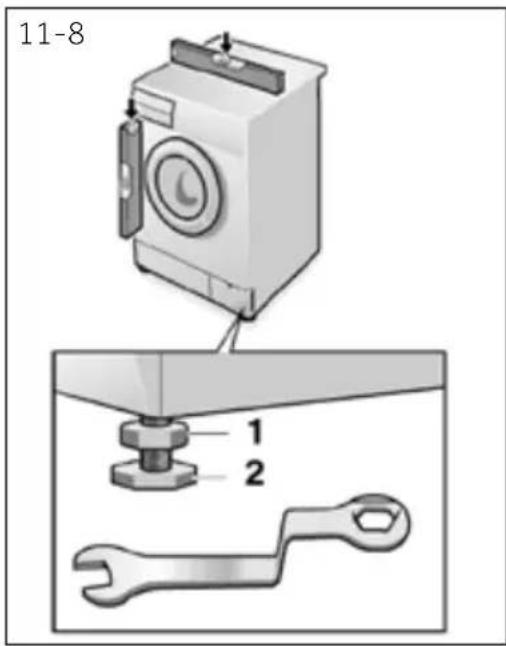

11.5 Alignement de l'appareil

Ajustez tous les pieds (Fig. 11-8) pour obtenir une position complètement plane. Cela permet de minimiser les vibrations et donc le bruit pendant l'utilisation. de même que l'usure. Nous recommandons d'utiliser un niveau à bulle pour le réglage. Le sol doit être aussi stable et plat que possible.

1. Desserrez le contre-écrou (1) à l'aide d'une clé.
2. Réglez la hauteur en tournant le pied (2).
3. Serrez le contre-écrou (1) contre le boîtier

11.6 Raccordement de drainage

Fixez correctement le tuyau de vidange à la tuyauterie. Le tuyau doit atteindre en un point une hauteur comprise entre 80 et 100 cm au-dessus de la ligne inférieure de l'appareil ! Laissez toujours le tuyau de vidange fixé au clip à l'arrière de l'appareil si possible.

AVERTISSEMENT!

Utilisez uniquement l'ensemble de raccordement fourni pour le raccordement.
▶ Ne réutilisez jamais d'ensemble de raccordement usagé !
▶ Raccordez l'appareil uniquement à une alimentation d'eau froide.
- Avant le raccordement, vérifiez si l'eau est propre et claire.

Les connexions suivantes sont possibles:

11.6.1 Tuyau de vidange à l'évier

▶ Suspendez le tuyau de vidange au rebord d'un évier de taille adéquate, à l'aide du support en U (fig. 11.-9).
▶ Protégez convenablement le support en U contre tout glissement.

11.6.2 Tuyau de vidange au raccordement d'évacuation des eaux usées

▶ Le diamètre interne du regard avec évent doit être de 40 mm.
- Placez le tuyau de vidange à environ 80-100 mm des conduits d'eaux usées.

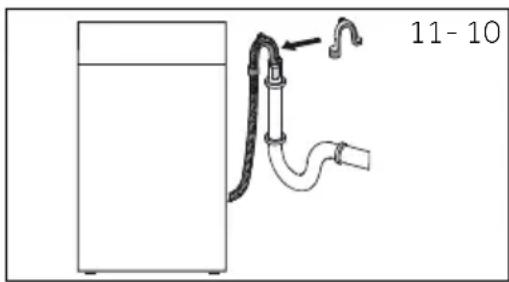

▶ Fixez la poutre en U et sécurisez-la suffisamment (Fig. 11-10).

11 - 10

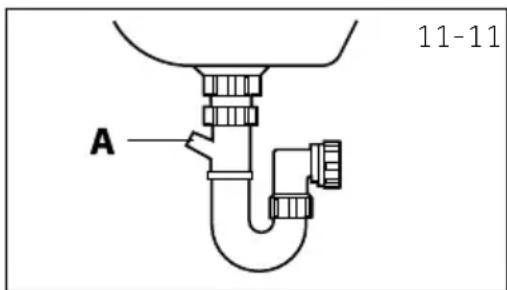

11.6.3 Raccordement du tuyau de vidange à l'évier

▶ Le raccordement doit se situer au-dessus du siphon.
▶ Un raccord à embout est habituellement fermé par un bloc (A). Celle-ci doit être retirée afin d'éviter tout dysfonctionnement (Fig. 11-11).
▶ Fixez le tuyau de vidange à l'aide d'une pince.

A 11-11

MISE EN GARDE!

Le tuyau de vidange ne doit pas être submergé par l'eau, et doit être fixé solidement et exempt de fuite. Si le tuyau de vidange est posé sur le sol ou si le tuyau se trouve à une hauteur inférieure à 80 cm, le lave-linge s'écoulera en continu pendant le remplissage (auto-aspiration).
▶ Le tuyau de vidange n'est pas allongé. Au besoin, contactez le service après-vente.
▶ Ne retirez pas le collier de serrage du tuyau de drainage.

11-Installation

11-12 11-13 A B C

11.7 Raccordement d'eau douce

Assurez-vous que les joints sont insérés.

1. Raccordez le flexible d'arrivée d'eau à la pointe biseautée de l'appareil (Fig. 11-12)). Resserrez manuellement le joint à vis.
2. L'autre extrémité est raccordée à un robinet avec un filetage de 3/4 » (fig. 11-13).

11-14

11.8 Raccordement électrique

Avant chaque branchement, vérifiez si :

• l'alimentation électrique, la prise de courant et le fusible correspondent aux indications de la plaque signalétique.
  ▶ la prise d'alimentation est mise à la terre et aucune multiprise ou rallonge n'est utilisée ;
  la fiche et la prise de courant correspondent parfaitement.
  ▶ Uniquement au Royaume-Uni : La prise pour le Royaume-Uni est conforme à la norme BS1363A.

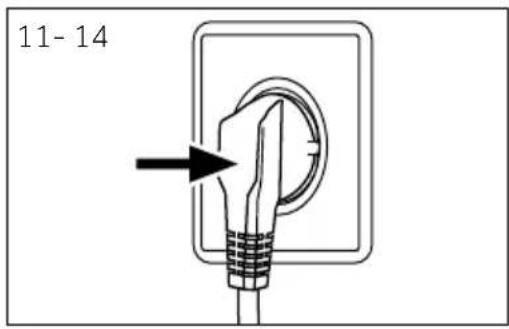

Branchez la fiche à la prise (Fig. 11-14).

AVERTISSEMENT!

▶ Veillez toujours à ce que tous les raccordements (branchement électrique, évacuation et tuyau d'eau fraîche) soient solides, secs et sans fuite!
▶ Veillez à ce que ces pièces ne soient jamais piétinées, pliées ou tordues.
▶ Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant (voir la carte de garantie) afin d'éviter tout risque.

12.1 Autres données techniques

	HW80/HW90
Tension en V 220-240 V~/50 Hz
Courant en A 10
Puissance maximale en W 2000
Pression d'eau en MPa 0,03≤P ≤1
Poids net en kg 61

12.2 Dimensions du produit

A B VUE DE FACE

D E C MUR TOPDEMAUTLA1

Dimensions de l'appareil HW80/HW90

A : Hauteur totale de l'appareil mm	850
B : Largeur totale de l'appareil mm	595
C : Profondeur totale du produit (Taille du panneau de commande principal) mm	450
D : Profondeur totale du produit mm	525
E : Profondeur de la porte ouver-te mm	1025
F : Dégagement de la porte mini-male au mur adjacent mm	300

narque : Dimensions

La hauteur exacte de votre lave-linge dépend de la distance à laquelle les pieds sont étendus de la base de la machine. L'espace où vous installez votre lave-linge doit être plus large d'au moins 40 mm et plus profond d'au moins 20 mm que ses dimensions.

12.3 Normes et directives

Ce produit répond aux exigences de toutes les directives CE applicables ainsi que les normes harmonisées correspondantes, qui prévoient le marquage CE.

13-Service clientèle

Nous vous recommandons notre Service clientèle Haier et l'utilisation de pièces d'origine.

Si vous avez un problème avec l'appareil, veuillez vous référer à la section DÉPANNAGE.

Si vous ne trouvez pas de solution, veuillez contacter

▶ votre vendeur local ou

rendez-vous sur le site www.haier.com, dans la zone Service et support, vous trouverez des numéros de téléphone et une FAQ. Vous pourrez également contacter le service de réclamation.

Pour des informations spécifiques sur les produits, veuillez vous connecter au site officiel de Haier https://www.haier-europe.com/en_GB/technical-assistance/

et recherchez le modèle que vous utilisez, cliquez sur le produit pour accéder à la page détaillée puis cliquez sur "documents" pour trouver le manuel d'utilisation et le télécharger. Vous pouvez également trouver les informations sur l'appareil sur cette page.

Les informations sur les modèles sont disponibles dans la base de données des produits à l'adresse https://eprel.ec.europa.eu/ en recherchant l'identifiant du modèle indiqué sur l'étiquette de l'appareil.

Pour contacter notre service, assurez-vous que vous disposez des informations suivantes.

Ces informations se trouvent sur la plaque signalétique.

Modèle ____

N° de série ____

Vérifiez également la Carte de garantie fournie avec le produit en cas de garantie.

Pour des renseignements généraux concernant les entreprises, vous trouverez ci-jointes nos adresses en Europe :

Adresses de Haier en Europe
Pays* Adresse postale	Pays* Adresse postale
Italie	Haier Europe Trading SRLVia De Cristoforis, 1221100 VereseITALIE	France	Haier France SAS53 BoulevardOrnano – Pleyad 393200 Saint-DenisFRANCE
Espagne Portugal	Haier Iberie SLPg. Garcia Faria, 49-5108019 BarceloneESPAGNE	Belgique-FRBelgique-NLPays-BasLuxembourg	Haier Benelux SAAnderlechtRoute de Lennik 451BELGIQUE
Allemagne Autriche	Haier Allemagne GmbHKonrad-Zuse-Platz 681829 MunichALLEMAGNE	PologneRépubliqueTchèqueHongrieGrèceRoumanieRussie	Haier Pologne Sp. zo.o.Al. Jerozolimskie 181B02-222 WarszawaPOLOGNE
Royaume-Uni	Haier Appliances UK Co.Ltd.One Crown SquareChurch Street EastWoking, Surrey, GU21 6HRRoyaume-Uni

Les informations sur les modèles sont disponibles dans la base de données des produits à l'adresse https://eprel.ec.europa.eu/ en recherchant l'identifiant du modèle indiqué dans le champ Modèle de l'étiquette apposée sur le produit ; le lien vers le modèle dans la base de données des produits peut être trouvé ci-dessous pour chaque identifiant de modèle:
