WS68G8CHX/E - Cuisinière WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Cuisinière
Dimensions (L x P x H)	60 x 60 x 85 cm
Type de cuisson	Gaz
Nombre de foyers	4 foyers
Type de four	Four à gaz
Capacité du four	65 litres
Fonctionnalités du four	Grill, convection
Énergie	Gaz
Système de sécurité	Thermocouple
Facilité de nettoyage	Émail facile à nettoyer
Accessoires inclus	Grille, plat à four
Consommation énergétique	Classe énergétique A
Poids	40 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - WS68G8CHX/E WHIRLPOOL

Comment allumer la cuisinière WHIRLPOOL WS68G8CHX/E ?

Pour allumer la cuisinière, tournez le bouton de commande correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à atteindre la position 'On'.

Que faire si la cuisinière ne chauffe pas ?

Vérifiez que la cuisinière est bien branchée et que le disjoncteur n'a pas sauté. Assurez-vous également que le bouton de commande est correctement réglé.

Comment nettoyer la surface de cuisson en vitrocéramique ?

Utilisez un nettoyant pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives qui pourraient rayer la surface.

Est-il normal que la cuisinière émette des bruits lors de son utilisation ?

Oui, certains bruits peuvent être normaux en raison de l'expansion et de la contraction des matériaux. Cependant, si les bruits sont forts ou inhabituels, il est conseillé de contacter le service après-vente.

Comment régler la température du four ?

Tournez le bouton de contrôle du four pour sélectionner la température souhaitée. L'indicateur lumineux s'allumera lorsque le four atteindra la température sélectionnée.

Que faire si la lumière du four ne s'allume pas ?

Vérifiez l'ampoule du four pour voir si elle doit être remplacée. Si l'ampoule est en bon état, contactez le service après-vente.

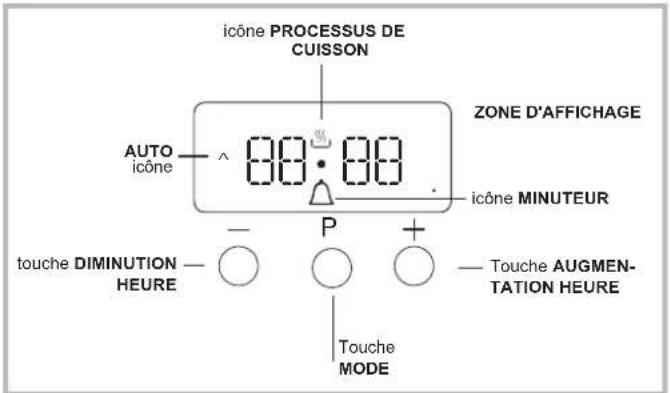

Comment programmer la minuterie de la cuisinière ?

Appuyez sur le bouton de la minuterie, puis utilisez les boutons de réglage pour ajuster le temps. Appuyez à nouveau sur le bouton pour confirmer.

La cuisinière WHIRLPOOL WS68G8CHX/E est-elle équipée d'une fonction de nettoyage automatique ?

Non, ce modèle ne dispose pas de fonction de nettoyage automatique. Il est recommandé de nettoyer manuellement le four après chaque utilisation.

Comment résoudre un problème de surchauffe de la cuisinière ?

Si la cuisinière surchauffe, éteignez-la immédiatement et débranchez-la. Vérifiez que rien ne bloque les aérations. Si le problème persiste, contactez un technicien.

Où puis-je trouver le manuel d'utilisation de la cuisinière ?

Le manuel d'utilisation est disponible sur le site web de WHIRLPOOL dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI WS68G8CHX/E WHIRLPOOL

Consignes de santé et sécurité 3

Guide rapide 8

Guide d'installation 74

IMPORTANT - À LIRE ET À RESPE

⚠ Ces directives s'appliquent si le symbole du pays apparaît sur l'appareil. Si le symbole n'apparaît pas sur l'appareil, vous devez vous référer aux consignes pour l'installation qui devraient contenir les instructions nécessaires concernant la modification de l'appareil afin de conformer aux conditions d'utilisation du pays. ⚠ ATTENTION : L'utilisation d'appareil de cuisso au gaz génère de la chaleur, de l'humidité, et des produits de la combustion dans la pièce dans laquelle il est installé. Assurez-vous que la cuisine est bien aérée, surtout lorsque vous utilisez l'appareil : gardez les trous de ventilation ouverts ou installez un dispositif de ventilation mécanique (hotte de ventilation). Une utilisation intensiveetprolongéedel'appareilpeutnécessiter une ventilation supplémentaire, par exemple en ouvrant une fenêtre, ou une ventilation plus efficace, par exemple en augmentant le niveau de ventilation mécanique (si possible), afin d'évacuer en toute sécurité les produits de combustion vers l'air extérieur (externe) tout en assurant le renouvellement de l'air de la pièce par une ventilation supplémentaire. Consulter un professionnel avant d'installer une ventilation supplémentaire.

⚠️ Le non-respect des informations figurant dans le présent manuel peut provoquer un incendie une explosion, donnant lieu à des dommages a biens ou à des lésions personnelles.

Avant d'utiliser l'appareil, lire attentivement les consignes de sécurité. Conservez-les à portée pour consultation ultérieure.

Cet appareil doit être installé conformément aux réglementations en vigueur et utilisé uniquement dans un espace bien aéré. Veuillez lire attentivement les instructions avant d'installer et d'utiliser cet appareil.

⚠ Si les flammes du brûleur s'éteignent accidentellement, tournez le bouton de commande du brûleur en position d'arrêt et n'essayez pas de le rallumer pendant au moins une minute.

Le présent manuel et l'appareil en question contiennent des consignes de sécurité importantes qui doivent être lues et observée en tout temps. Le Fabricant décline toute responsabilité si les consignes de sécurité ne pas respectées, en cas de mauvaise utilisation de l'appareil, ou d'un mauvais réglage des commandes.

⚠ MISE EN GARDE : Ne pas utiliser la table de cuisson si la surface est cassée ou fissurée - ris de choc électrique.

⚠ MISE EN GARDE : Risque d'incendie : Ne rangez aucun objet sur les surfaces de cuisson. ⚠ ATTENTION : La cuisson doit être supervisée. Une cuisson de courte durée doit être supervisé en tout temps.

⚠ MISE EN GARDE : Une cuisson sans surveillance sur une table de cuisson contenant de la graisse ou de l'huile peut s'avérer dangereuse - risque d'incendie. N'essayez JAMAIS d'éteindre un feu avec de l'eau, mais éteignez l'appareil puis couvrez se flammes à l'aide d'un couvercle par ex. ou d'une couverture antifeu.

N'utilisez pas la table de cuisson comme surface de travail ou support. Gardez les vêtements et autres matières inflammables loin de l'appareil jusqu'à ce que toutes les composantes soient complètement refroidies - un incendie pourrait s déclarer.

Les enfants en bas âge (0-3 ans) doivent être tenus à l'écart de l'appareil. Les jeunes enfants (3-8 ans) doivent être tenus à l'écart de l'appareil sauf s'ils se trouvent sous surveillance constante. Les enfants âgés de 8 ans et plus, ainsi que les personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou ne possédant ni l'expérience ni les connaissances requises, peuvent utiliser cet appareil seulement s'ils sont supervisés, ou si une personne responsable leur a expliqué l'utilisation sécuritaire et les dangers potentiels de l'appareil. Ne laissez pas les enfants jouer avec l'appareil. Les enfants ne doivent pas nettoyer, ni procéder à l'entretien de l'appareil ou sans surveillance.

ATTENTION : Si le verre de la plaque chauffante se brise : éteignez immédiatement tous les brûleurs et toute résistance chauffante électrique puis débranchez l'appareil de la prise secteur ; veillez à ne pas toucher la surface de l'appareil ; veillez à ne pas utiliser l'appareil.

Le couvercle en verre peut se casser s'il est surchauffé. Coupez tous les brûleurs et les plaques électriques avant de fermer le couvercle. Ne fermez pas le couvercle lorsqu'un brûleur est allumé.

⚠ MISE EN GARDE : L'appareil et ses pièces accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants. Les enfants de moins de 8 ans doivent rester éloignés sauf s'ils sont surveillés en continu.

⚠️ Ne laissez jamais l'appareil sans surveillance pendant l'utilisation. Si une sonde peut être utilisée avec l'appareil, utilisez uniquement la sonde de température recommandée pour ce four - un incendie pourrait se déclarer.

⚠ Gardez les vêtements et autres matières inflammables loin de l'appareil jusqu'à ce que toutes les composantes soient complètement refroidies - un incendie pourrait se déclarer. Soy, toujours vigilant lorsque vous faites cuire des

aliments riches en matière grasse, huile, ou lors vous ajoutez de l'alcool - un incendie pourrait déclarer. Utilisez des gants pour retirer les plats et les accessoires. À la fin de la cuisson, ouvrez la porte avec soin pour permettre à l'air chaud ou la vapeur de s'évacuer graduellement avant d'accéder la cavité - vous pourriez vous brûler. Évitez d'obstruer les évents d'air chaud à l'avant du four - un incendie pourrait se déclarer.

⚠️ Prenez garde de ne pas frapper la porte du four lorsque qu'elle est ouverte ou en position abaissée.
Les aliments ne doivent pas être laissés dans ou sur le produit pendant plus d'une heure avait ou après la cuisson.
MISE EN GARDE : Le gaz qui s'échappe peut s'enflammer. L'appareil ne doit pas être utilisé pendant plus de 15 sec. Si, après 15 secondes, le brûleur ne s'est pas allumé, arrêtez faire fonctionner l'appareil et ouvrez la porte du compartiment et/ ou attendez au moins 1 minu avant de tenter de rallumer le brûleur.

UTILISATION AUTORISÉE

MISE EN GARDE : Cet appareil n'est pas conçu pour fonctionner à l'aide d'un dispositif d'commutation externe, comme une minuterie ou un système de télécommande.
⚠ Cet appareil est destiné à un usage domesti et peut aussi être utilisé dans les endroits suivait : cuisines pour le personnel dans les magasins, bureaux et autres environnements de travail ; dans les fermes; par les clients dans les hôtels, mote et autres résidences similaires.
ATTENTION : Cet appareil est uniquement destiné à la cuisson. Il ne doit pas être utilisé d'autres fins, par exemple pour le chauffage d'un pièce.
⚠ Cet appareil n'est pas conçu pour un usage professionnel. N'utilisez pas l'appareil en extérieur.
N'entreposez pas de substances explosives ou inflammables (p. ex. essence ou bombe aérosol) à l'intérieur ou près de l'appareil - risque d'incendi

⚠ Utilisez des ustensiles de cuisson dont le fond dispose d'un diamètre égal ou légèrement supérieur à celui du foyer (voir le tableau suivant). Vérifiez que les ustensiles de cuisson ne dépassent pas de la table de cuisson.

⚠️ Une utilisation inappropriée des grilles peut endommager la table de cuisson : ne positionne pas les grilles sens dessus dessous ou ne les faites pas glisser sur la table de cuisson.

Ne laissez pas la flamme du brûleur dépasser du bord de la casseroi N'utilisez pas : de plaques en fonte, de pierres ollaires, d'ustensiles de cuisson en terre cuite. de diffuseurs de chaleur comme des mailles métalliques ou tout autre type. deux brûleurs simultanément pour un seul récipient (par exemple, une poissonnière). si des conditions locales spéciales du gaz distribué rendent l'allumage du brûleur difficile, il est conseillé de répéter l'opération en plaçant le bouton sur la position petite flamme.

Avent d'installer une hotte au-dessus de la table de cuisson, veuillez vous référer au manuel d'utilisation de la hotte qui spécifie les distances adéquates.

Les pieds de protection en caoutchouc appliqués sur les grilles sont une source de danger potentiel pour les jeunes enfants. Après avoir enlevé les grilles, assurez-vous que tous les pieds sont correctement installés.

INSTALLATION

⚠️ Deux personnes minimum sont nécessaires pour déplacer et installer l'appareil - risque de blessure. Utilisez des gants de protection pour le déballage et l'installation de l'appareil - vous risquez de vous couper.
Les branchements électriques et le raccordement au gaz doivent être réalisés conformément aux réglementations locales en vigueur.
⚠ L'installation, y compris l'alimentation en eau (éventuelle), les raccordements électriques et les réparations doivent être réalisés par un technicien qualifié. Ne pas réparer ou remplacer de parties de l'appareil sauf si cela est spécifiquement indiqué dans le manuel de l'utilisateur. Maintenir les enfants éloignés du site d'installation. Après avoir déballé l'appareil, assurez-vous qu'il n'a pas été endommagé pendant le transport. En cas de problèmes, contactez le distributeur ou votre service après-vente le plus proche. Une fois installé, les déchets de l'emballage (plastiques, pièces en polystyrène, etc) doivent être stockés
ques de portée des enfants - risque d'étouffement. ntappareil ne doit pas être branché à l'alimentation électrique lors de l'installation - vous pourriez sous électrocuter. Au moment de l'installation, assurez-vous que le câble d'alimentation n'est pas endommagé par l'appareil - vous pourriez vous électrocuter. Allumez l'appareil uniquement lorsque l'installation est terminée.
e'appareil doit être installé dans une habitation domestique pour des fonctions ménagères typiques.
⚠ MISE EN GARDE: Les modifications sur l'appareil et sur les méthodes d'installation sont essentielles pour utiliser l'appareil de façon sécuritaire et correctement dans tous les autres pays.
et Utiliser des régulateurs de pression adéquats pour la pression de gaz indiquée dans les directives.
⚠️ La pièce doit être équipée d'un système d'évacuation d'air qui expulse les fumées de combustion.
⚠ La pièce doit aussi permettre une bonne circulation d'air; l'air est nécessaire pour une combustion normale. La circulation d'air doit être au minimum de 2 m³/h par kW de puissance installée.
Le système de circulation d'air peut prendre l'air directement de l'extérieur en utilisant un tuyau avec une section transversale intérieure d'au moins 100 cm² ; l'ouverture ne doit pas être bloquée.
⚠ Le système peut aussi obtenir l'air nécessaire de façon indirecte, p. ex. d'une pièce voisine munie

de tuyaux pour la circulation d'air comme décrit ^1 IMPORTANT : Si vous utilisez une bouteille de plus haut. Cependant, ces pièces ne doivent pas gaz, le cylindre ou le récipient de gaz doit être être une salle commune, une chambre à couché correctement installée (orientation verticale).

ou une pièce qui présente un danger d'incendie! MISE EN GARDE : Cette opération doit être Comme il est plus lourd que l'air, le gaz de effectuée par un technicien spécialisé.

pétrole liquéfié reste au niveau du sol. Donc, les! Effectuez le raccordement au gaz à l'aide d'un pièces contenant des cylindres de GPL doivent flexible ou d'un tuyau en métal rigide uniquement être équipées de bouches de ventilation qui

permettent au gaz de s'échapper en cas de ⚠ Connexion avec un tuyau rigide (cuivre et fuite. Cela signifie donc que les cylindres de GPacier) :

pleins ou partiellement remplis, ne doivent pas Le branchement au système de gaz doit être installés ou entreposés dans des pièces ou être effectué de façon à ne pas affecter le entrepôts qui se trouvent sous le niveau du sol fonctionnement des autres appareils. La rampe de (cave, etc.). Nous vous conseillons de garder dans la pièce les cylindres utilisés seulement, placés de en forme de L équipé d'un joint d'étanchéité façon à ne pas être affecté par la chaleur produite pour prévenir les fuites. Le joint d'étanchéité pardessourcesexternes(four, foyer, cuisinière) qui doit toujours être remplacé lorsqu'on remplace pourrait faire monter la température du cylindre le raccord de tuyauterie (le joint est fourni au dessus de 50°C.

Si vous constatez que les boutons sont difficiles à tourner sur la cuis contactez le Service après-vente, qui peut remplacer le robinet du brûleur s'il s'avère défectueux.

Les ouvertures utilisées pour la ventilation et la diffusion de la chale doivent jamais être obstruées.

⚠️ Retirez l'appareil de sa base en mousse de polystyrène uniquement au moment de l'installation.

⚠️ N'installez pas l'appareil derrière une porte décorative - un incendie pourrait se déclarer.

Si la grille est placée sur une base, elle doit être nivelée et fixée à la paroi par la chaîne de conservation fournie, pour évite l'appareil en glissant de la base.*

AVERTISSEMENT : Afin d'éviter l'appareil de glisser, la chaîne de retenue doit être installée. Consultez les instructions pour l'installation.*

* Disponible sur certains modèles seulement

RACCORDEMENT AU GAZ

⚠ MISE EN GARDE : Avant l'installation, assurez vous que les conditions de distribution locale (nature et pression du gaz) sont compatibles av les réglages de l'appareil.

⚠ MISE EN GARDE : Les conditions d'ajustemer pour cet appareil sont indiquées sur la plaque signalétique du produit.

⚠ Vérifiez que la pression de l'alimentation de gaz est conforme aux valeurs indiquées dans le tableau « Caractéristiques du brûleur et de la bus ».

⚠ MISE EN GARDE : Cet appareil n'est pas raccordé à un dispositif d'évacuation des fumée. Il doit être installé et connecté conformément aux réglementations en vigueur en matière d'installation. Faire particulièrement attention aux normes d'aération.

⚠ Si l'appareil est branché à du gaz liquide, la vis de réglage doit être fixée aussi fermement d'possible.

^1 ^2 Branchement d'un tuyau d'acier inoxydable flexible et sans joint à un raccord fileté : Le raccord de tuyauterie de l'alimentation de ga est un raccord cylindrique mâle avec un filamen de 1/2. Ces tuyaux doivent être installés de façon à ne pas dépasser 2000 mm de longueur lorsqu'ils sont complètement étirés. Une fois le branchement terminé, assurez-vous que le tuyau flexible en métal ne touche pas aux pièces mob et qu'il n'est pas écrasé. Utiliser seulement des tuyaux et des joints d'étanchéité conforment à la réglementation nationale.

⚠️ IMPORTANT : Si vous utilisez un tuyau en ac inoxydable, assurez-vous qu'il ne touche à aucune pièce mobile du meuble (p. ex. un tiroir). Le tuy doit passer à travers un endroit libre d'obstruction et où il est possible de l'inspecter sur toute sa longueur.

⚠️ L'appareil doit être branché à l'alimentation principale ou à un cylindre de gaz conformémer à la réglementation nationale. Avant d'effectuer le branchement, assurez-vous que l'appareil est compatible avec l'alimentation de gaz que vous désirez utiliser. Si ce n'est pas le cas, suivez les directives indiquées au paragraphe « Adapter à différents types de gaz ».

Se Après le raccordement à l'arrivée de gaz, vérif qu'il n'y ait pas de fuite à l'aide d'eau savonneu Allumez les brûleurs et tournez les boutons de l position maximale 1* à la position minimale 2* pour vérifier la stabilité de la flamme.

⚠ Le raccordement au réseau de gaz ou au cylindre de gaz peut être effectué en utilisant un tuyau en caoutchouc ou en acier flexible, conformément à la législation nationale en vigueur.

ADAPTER À DIFFÉRENTS TYPES DE GAZ

(Cette opération nécessite d'être réalisée par un technicien qualifié.)

Afin d'adapter l'appareil à un type de gaz différent de celui pour lequel il a été fabriqué (indiqué sur l'étiquette nominative), il convient suivre les étapes spécifiques indiquées après le schémas d'installation.

AVERTISSEMENTS ÉLECTRIQUES

⚠️ IMPORTANT : Des informations concernant consommation actuelle et de tension figurent la plaque signalétique.

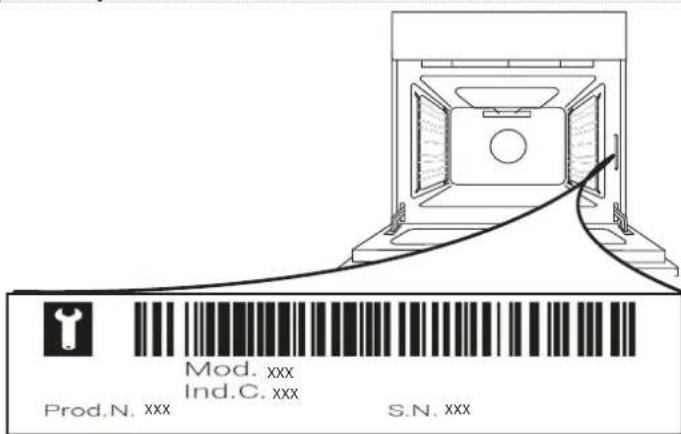

⚠️ La plaque signalétique se trouve sur le reb avant du four (visible lorsque la porte est ouv

⚠ Il doit être possible de débrancher l'appare de l'alimentation électrique en retirant la fiche

la prise de courant si elle est accessible, ou à d'un interrupteur multipolaire en amont de la de courant, conformément aux règles de câbla

et l'appareil doit être mis à la terre conformér aux normes de sécurité électrique nationales.

Une fois l'appareil installé dans son meuble, le câble d'alimentati doit être suffisamment long pour le brancher à l'alimentation électrique principale. Ne tirez pas sur le cordon d'alimentation pour débrancher l'appareil.

⚠️ N'utilisez pas de rallonge, de prises multiples ou d'adaptateurs. Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composantes électriques. N'utilisez pas l'appareil si vous êtes mouillé ou si vous êtes pieds nus. N'utilisez pas l'appareil si le câble d'alimentation ou la prise de courant est endommagé(e), si l'appareil ne fonctionne pas correctement, ou s'i été endommagé ou est tombé.

⚠ Si le câble d'alimentation est endommagé, il doit être remplacé par un câble identique provenant du fabricant, d'un représentant du Service Après-vente, ou par toute autre personn qualifiée - vous pourriez vous électrocuter.

⚠ Si le câble électrique doit être remplacé, contactez un centre de maintenance agréé.

⚠ MISE EN GARDE : Pour éviter toute décharge électrique, assurez-vous que l'appareil est éteint avant de remplacer l'ampoule.

⚠ L'installation à l'aide d'une prise d'un câble d'alimentation n'est pas autorisée sauf si le produit en est déjà équipé par le Fabricant.

NETTOYAGE ET ENTRETIEN

⚠ MISE EN GARDE : Assurez-vous que l'appare est éteint et débranché du réseau électrique avant d'effectuer une quelconque opération d'entretien. Pour éviter tout risque de lésion personnelle, utilisez des gants de protection (risque de lacération) et des chaussures de sécu (risque de contusion) ; assurez-vous de manipule l'appareil avec deux personnes (pour réduire la charge) ; n'utilisez jamais d'équipement de nettoyage à vapeur (risque de choc électrique). Des réparations non-professionnelles non autorisées par le fabricant pourraient donner lieu à un risque pour la santé et la sécurité, dont le fabricant ne saurait être tenu pour responsable. Tout défaut ou dommage causé par des réparations non-professionnelles ou un entretien ne sera pas découvert par la garantie, dont les termes sont soulignés dans le document fourni avec l'unité.

⚠️ N'utilisez pas de produits abrasifs ou de grattoirs métalliques pour nettoyer la vitre de la aporte, ils peuvent rayer la surface et, à la longue, übriser le verre.

⚠️ N'utilisez en aucun cas de produits abrasifs ou corrosifs, de produits chlorés ou de tampons à réquerer.

⚠ Assurez-vous que l'appareil a refroidi avant de le nettoyer ou effectuer des travaux d'entretien. - Risque de brûlures.

l'âdeMISE EN GARDE : Éteignez l'appareil avant de remplacer l'ampoule - vous pourriez vous gélectrocuter.

ent Pour éviter d'endommager le dispositif d'allumage électrique, ne pas l'utiliser lorsque les brûleurs ne sont pas en place.

ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE

les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage. Les différentes parties de l'emballage doivent donc être jetées de manière responsable et en totale conformité avec la réglementation des autorités locales régissant la mise au rebut de déchets.

MISE AU REBUT DES APPAREILS ÉLECTROMÉNAGERS

Cet appareil est fabriqué avec des matériaux recyclables ou réutilisables. Mettez-le au rebut en vous conformant aux réglementations locales en matière d'élimination des déchets. Pour plus d'informations sur le traitement, la récupération et le recyclage des appareils électriques domestiques, contactez vos autorités locales, le service de collecte pour les déchets domestiques ou le magasin où vous avez acheté l'appareil. Cet appareil est marqué comme étant conforme à la Directive européenne 2012/19/EU, aux réglementations relatives aux Déchets d'équipement électrique et électronique (DEEE) et relatives aux déchets sur l'équipement électrique et électronique de 2013 (telles qu'amendées). En vous assurant que l'appareil est mis au rebut correctement, vous pouvez aider à éviter d'éventuelles conséquences négatives sur l'environnement et la santé humaine. Le symbole sur le produit ou sur la documentation qui l'accompagne indique qu'il ne doit pas être traité comme un déchet domestique, mais doit être remis à un centre de collecte spécialisé pour le recyclage des appareils électriques et électroniques.

FR Cet appareil et ses accessoires se recyclent REPRISE À LA LIVRAISON OU A DÉPOSER EN MAGASIN OU A DÉPOSER EN DECRITERIE Points de collecte sur www.quefairedemesdechets.fr Privélégiez la réparation ou le don de votre appareil !

CONSEILS RELATIFS À L'ÉCONOMIE D'ÉNERGIE

Préchauffez le four uniquement si cela est spécifié dans le tableau de cuisson ou dans votre recette. Utilisez des plaques de cuisson foncées, laquées ou émaillées, car elles absorbent mieux la chaleur.

Utilisez un autocuiseur pour économiser encore plus d'énergie et de temps.

Cet appareil respecte les normes suivantes : Conditions requises une conception de la Réglementation européenne 66/2014 ; Réglementation en matière de Label énergétique 65/2014 ; Réglementations en matière d'écoconception pour les produits liés à l'énergie et les informations énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la norme européenne EN 60350-1.

Cet appareil respecte les conditions requises d'écoconception de la Réglementation européenne 66/2014 et des Réglementations en matière d'écoconception pour les produits liés à l'énergie et les informations

énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la norme européenne EN 60350-2.

Cet appareil respecte les conditions requises d'écoconception de la Réglementationeuropéenne66/2014 et des Réglementations en matière d'écoconception pour les produits liés à l'énergie et les informations énergétiques (Amendement) (Sortie de l'UE) 2019, conformément à la norme européenne EN 30-2-1.

FR +

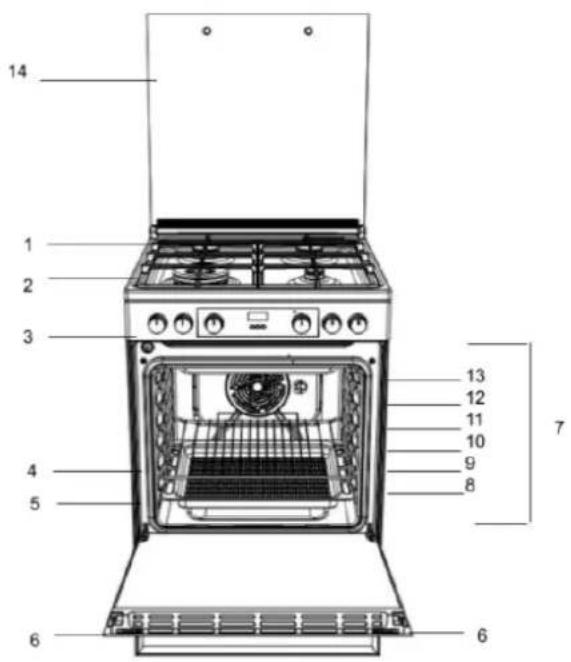

14 1 2 3 4 5 6 7 8 9 10 11 12 13

1. Brûleur de table de cuisson
2. Grille de table de cuisson
3. Bandeau de commande
4. Grille
5. Lèchefrite
6. Porte
7. Rails de guidage pour les grilles coulissantes
8. position 1
9. position 2
10. position 3
11. position 4
12. position 5
13. position 6
14. Couvercle de verre

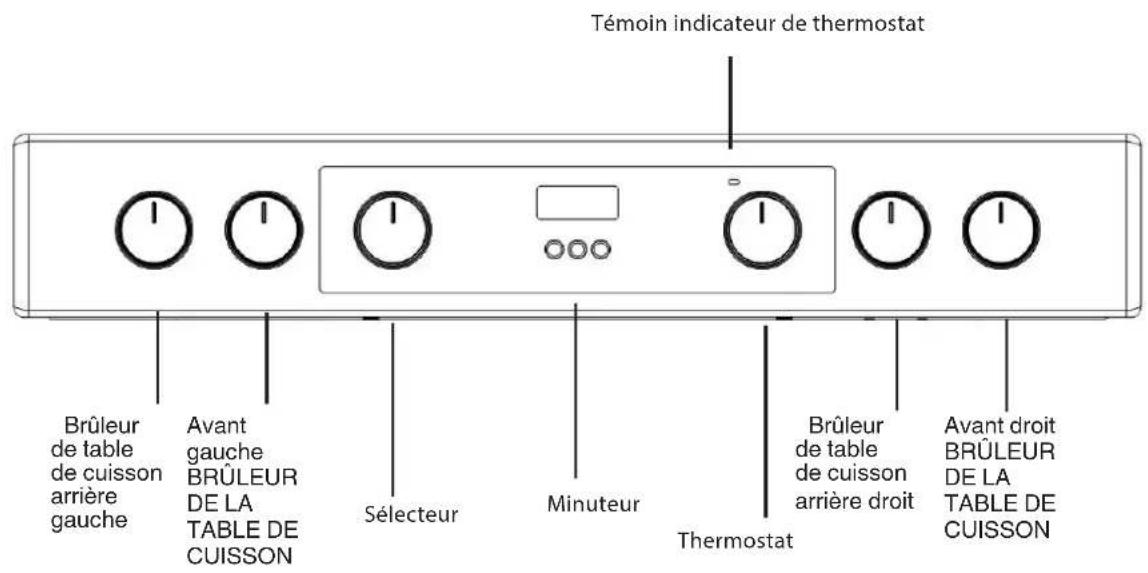

PANNEAU DE COMMANDES

Témoin indicateur de thermostat Brûleur de table de cuisson arrière gauche Avant gauche BRÛLEUR DE LA TABLE DE CUISSON Sélecteur Minuteur Thermostat Brûleur de table de cuisson arrière droit Avant droit BRÛLEUR DE LA TABLE DE CUISSON

FR

Avant d'utiliser votre nouvel appareil, veuillez lire attentivement ce livret d'instructions. Il contient des informations importantes concernant l'installation et le fonctionnement sûrs de l'appareil.

Conservez ce mode d'emploi pour toute future consultation. Veillez à ce que les instructions soient conservées avec l'appareil s'il est vendu, donné ou déplacé.

L'appareil doit être installé par un professionnel qualifié conformément aux instructions fournies.

Tout réglage ou entretien nécessaire doit être effectué après avoir débranché l'appareil de l'alimentation électrique.

Les instructions suivantes doivent être lues par un technicien qualifié afin de s'assurer que l'appareil est installé, réglé et entretenu techniquement, correctement et conformément aux réglementations en vigueur.

Positionnement et mise à niveau

Il est possible d'installer l'appareil à côté d'armoires dont la hauteur ne dépasse pas celle de la surface de la table de cuisson.

Cette table de cuisson doit être installée directement sur le sol. N'installez pas cette table de cuisson sur une base artificielle de quelque nature que ce soit.

Assurez-vous que la paroi en contact avec l'arrière de l'appareil est en matériau ininflammable et résistant à la chaleur (T 90°C).

Important : N'installez pas cet appareil près de la porte ou d'un autre moyen d'accès afin de minimiser le risque que les personnes utilisant la porte entrent en contact avec des casseroles sur la surface de la plaque de cuisson.

L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter toute surchauffe

Cet appareil ne doit pas être installé sur une plate-forme.

La table de cuisson est conçue pour s'adapter entre des placards de cuisine espacés de 600 mm. L'espace de chaque côté doit simplement être suffisant pour permettre de sortir la table de cuisson pour l'entretien. Elle peut être utilisée avec des placards d'un côté ou des deux côtés ainsi que dans un angle. Elle peut également être utilisée de façon autonome. Des parois latérales adjacentes qui se projektent au-dessus du niveau de la table de cuisson ne doivent jamais s'en rapprocher de plus de 150 mm ou de 65 mm et elles doivent être protégées par un matériau résistant à la chaleur. Toute surface surplombante ou hotte de table de cuisson ne doit pas être plus proche que 750 mm.

a. La table de cuisson peut être située dans une cuisine, une cuisine/salle à manger ou garçonnière, mais pas dans une salle de bains ou une salle de douche.
b. Les hottes doivent être installées conformément aux exigences du manuel de hotte.
c. Le mur en contact avec l'arrière de la table de cuisson doit être en matériau ignifuge.
d. La table de cuisson est équipée d'une chaîne de sécurité qui doit être attachée à un crochet, fixé au mur derrière l'appareil.

Avant de déplacer la table de cuisson, vérifiez qu'elle est froide et éteignez l'unité de commande. Le déplacement de votre table de cuisson est plus facile en soulevant l'avant comme suit :

Déplacement de la table de cuisson

Ouvrez suffisamment la porte du gril pour saisir confortablement le bord inférieur avant de la voûte du four, en évitant les éléments du gril. (FIG. A)

Déplacez la table de cuisson avec précaution car elle est lourde. Veillez à ne pas endommager le revêtement.

Branchement électrique

Tension d'alimentation et fréquence : 230-240V c.a. 50/60 Hz.

! Le câble d'alimentation doit être positionné de manière à ce qu'il n'atteigne en aucun point une température supérieure de 50°C à la température ambiante. Le câble doit être acheminé loin des évents arrière. Si nécessaire, vous pouvez utiliser un câble plus long, toutefois, vous devez vous assurer que le câble fourni avec l'appareil est remplacé par un câble ayant les mêmes spécifications conformément aux normes et à la législation en vigueur.

AVERTISSEMENTS : CET APPAREIL DOIT ÊTRE MIS À LA TERRE.

La table de cuisson doit être raccordée au réseau électrique par une prise de courant commutée (bipolaire) pour table de cuisson correctement protégée par un fusible d'une capacité appropriée à celle indiquée sur la plaque signalétique de la table de cuisson. Tous les câbles électriques allant de l'unité de consommation à la table de cuisson, en passant par la prise bipolaire commutée, doivent être de type et d'intensité nominale acceptables, comme indiqué ci-dessus. Le câble d'alimentation doit être positionné de manière à ce qu'il n'atteigne en aucun point une température supérieure de 50°C à la température ambiante. Le câble doit être acheminé loin des évents arrière.

Chaîne de sécurité

Afin d'éviter que l'appareil ne bascule accidentellement, par exemple si un enfant grimpe sur la porte du four, la chaîne de sécurité fournie DOIT être installée !

La table de cuisson est équipée d'une chaîne de sécurité qui doit être fixée au moyen d'une vis (non fournie avec la table) au mur derrière l'appareil, à la même hauteur que la chaîne est attachée à l'appareil. Choisissez la vis et la cheville en fonction du type de matériau du mur derrière l'appareil. Si la tête de la vis a un diamètre inférieur à 9 mm, il faut utiliser une rondelle. Un mur en béton nécessite une vis d'au moins 8 mm de diamètre et 60 mm de longueur.

Assurez-vous que la chaîne est fixée à la paroi arrière de la table de cuisson, comme indiqué sur la figure, de sorte qu'après l'installation, elle soit tendue et parallèle au niveau du sol.

Raccordement au gaz

La table de cuisson doit être branchée à l'alimentation en gaz par un installateur agréé. Pendant l'installation de ce produit, il est essentiel d'installer un robinet de gaz agréé pour isoler l'alimentation de l'appareil pour faciliter la dépose ou l'entretien successif. Le branchement de l'appareil au réseau de gaz ou de gaz liquide doit être effectué conformément à la réglementation prescrite en vigueur, et uniquement après avoir vérifié qu'elle est adaptable au type de gaz à utiliser. Si ce n'est pas le cas, suivez les directives indiquées au paragraphe intitulé « Adaptation à différents types de gaz ». Sur certains modèles, l'alimentation en gaz peut être connectée sur la gauche ou sur la droite, si nécessaire ; pour changer la connexion, inverser la position du support de tuyau avec celle du capuchon et remplacer le joint (fourni avec l'appareil). Dans le cas d'un branchement à une alimentation en gaz liquide, par réservoir, utiliser des régulateurs de pression conformes à la réglementation en vigueur. L'alimentation en gaz doit être connectée sur la gauche de l'appareil. Assurez-vous que le tuyau ne passe pas à travers la partie arrière de la table de cuisson qui touche des parties chaudes.

Adaptation à différents types de gaz

Il est possible d'adapter l'appareil à un type de gaz différent de celui par défaut (cela est indiqué sur l'étiquette signalétique sur le capot).

Adaptation de la table de cuisson

Remplacement des buses pour les brûleurs de table de cuisson :

1. Enlevez les grilles de la table de cuisson et faites glisser les brûleurs hors de leurs logements.
2. Dévissez les buses à l'aide d'une clé à douille de 7 mm (voir figure) et remplacez-les par des buses

adaptées au nouveau type de gaz (voir le tableau des spécifications du Brûleur et des buses).

1. Remplacez tous les composants en suivant les instructions ci-dessus dans le sens contraire.

Ajuster le réglage minimum des brûleurs de la table de cuisson :

1. Tournez le robinet dans la position minimale.

2. Enlevez le bouton et réglez la vis de réglage, qui est positionnée à l'intérieur ou près de la broche de robinet, jusqu'à ce que la flamme soit petite mais stable.

! Si l'appareil est raccordé à une alimentation en gaz liquide, la vis de bypass doit être réglée au minimum.

1. Tandis que le brûleur est allumé, changez rapidement la position du bouton de minimum à maximum et inversement plusieurs fois, en vérifiant que la flamme ne s'éteint pas.

Une fois le réglage terminé, refaites le joint en utilisant une cire à cacheter ou un matériau équivalent.

Les brûleurs de table de cuisson ne nécessitent aucun réglage d'air primaire.

Après avoir réglé l'appareil de sorte qu'il soit utilisé avec un type de gaz différent, remplacez l'ancienne étiquette signalétique par une nouvelle qui correspond au nouveau type de gaz (ces étiquettes sont disponibles auprès de Centres d'assistance technique agréés).

Si la pression de gaz utilisée est différente (ou varie légèrement) de la pression recommandée, un régulateur de pression adapté doit être installé sur le tuyau d'entrée conformément aux normes en vigueur EN 88-1 et EN 88-2 relativement aux « régulateurs pour le gaz canalisé ».

Remplacement des buses de brûleur à triple anneau

1. Enlevez les supports de casserole et levez les brûleurs de leur logement. Le brûleur est constitué de deux parties séparées (voir photos).
2. Dévissez les buses en utilisant une clé à douille de 7 mm. Remplacez les buses par des modèles qui sont configurés pour une utilisation avec le nouveau type de gaz (voir Tableau 1). Les deux buses sont le même diamètre de trou.
3. Remplacez tous les composants en complétant les opérations suivantes dans le sens contraire.
4. Réglage de l'air primaire des brûleurs :

Ne nécessite aucun réglage.

- Réglage des brûleurs au minimum :

1. Tournez le robinet dans la position de flamme basse.
2. Enlevez le bouton et réglez la vis de réglage, qui est positionnée à l'intérieur ou près de la broche de robinet, jusqu'à ce que la flamme soit petite mais stable.
3. Après avoir réglé la flamme au réglage bas requis, tandis que le brûleur est allumé, changez rapidement la position du bouton de minimum à maximum et inversement plusieurs fois, en vérifiant que la flamme ne s'éteint pas.

Tableau des spécifications des brûleurs et des buses

				Gaz liquide Gaz naturel
Brûleur	Diamètre (mm)	Énergie thermique kW (p.c.s*)		By Pass 1/100 (mm)	Buse 1/100 (mm)	Circulation* g/h		G20 G25
		Nomiale Rédulte *** **						Buse 1/100 (mm)	Débit g/h	Buse 1/100 (mm)	Débit g/h
TC	130 3,30	1,50		61 2x 6	5 240 236	2x 99 314 2x 1	03 365
semi-rapide (Moyen) (S)	75 2.00	0,40 30			69	145 143		104	190	104	211
Auxiliaire (Petit) (A)	55 1.00	0,40 30	50	73	71			78	95	79 T2A	111
Pressions d'alimentation	Nominales (mbar)					28-30	37			25
	Minimums (mbar)					20	25			20
	Maximum					35	45			30

* avec un gaz sec 15°C 1013 mbar
** Propane P.C.S=50,37 MJ/Kg
*** Butane P.C.S=49,47MJ/kg
Naturel G20 P.C.S=37,78Mj/m³

Visser les buses à l'aide d'une clé à douille de 7 mm et couple maximum 4 Nm

PREMIÈRE UTILISATION UTILISATION QUOTIDIENNE

Utilisation de la table de cuisson

Allumage des brûleurs

Pour chaque bouton de BRÛLEUR, il existe un cycle complet montrant la force de la flamme pour le brûleur correspondant. Pour allumer un des brûleurs sur la table de cuisson :

1. Appuyez sur le bouton du BRÛLEUR et tournez-le dans le sens contraire aux aiguilles d'une montre de sorte qu'il pointe vers le réglage de flamme maximum ⬆. Pour les modèles avec allumeurs électriques (✗), appuyez sur la touche puis tournez le bouton.
2. Réglez l'intensité de la flamme au niveau souhaité en tournant le bouton du BRÛLEUR dans le sens contraire aux aiguilles d'une montre. Il peut s'agir du réglage minimum ♂, du réglage maximum ♦ ou de toute position entre les deux. Si l'appareil est équipé d'un dispositif d'éclairage électronique*

X C

(C), appuyez sur le bouton d'allumage, marqué du symbole ☆, puis maintenez le bouton du BRÛLEUR abaissé et tournez-le dans le sens contraire aux aiguilles d'une montre, vers le réglage de flamme maximum, jusqu'à ce que le brûleur soit allumé.

Il se peut que le brûleur s'éteigne lorsque vous relâchez le bouton. Si cela se produit, répétez l'opération, en maintenant le bouton vers le bas plus longtemps.

! Si la flamme s'éteint accidentellement, coupez le brûleur et attendez au moins une minute avant de tenter de le rallumer.

Si l'appareil est équipé d'un dispositif de sécurité en cas de coupure de flamme (X) ^* , appuyez sur le bouton du BRÛLEUR et maintenez-le enfoncé pendant environ 2-3 secondes pour maintenir la flamme allumée et activer le dispositif.

Pour couper le brûleur, tournez le bouton jusqu'à ce qu'il atteigne la position d'arrêt •.

Réglage de la flamme selon les niveaux

Le réglage de la flamme selon les niveaux d'intensité de flamme du brûleur peut être ajusté avec le bouton selon 10 niveaux de puissance, du niveau maximum au niveau minimum avec 5 positions intermédiaires :

un clic indiquera le changement d'un niveau à un autre lorsque vous tournez le bouton. Le système garantit un réglage plus précis, permet de reproduire l'intensité de la flamme et d'identifier facilement le niveau préféré pour différentes opérations de cuisson.

Conseil pratique sur l'utilisation des brûleurs

Pour que les brûleurs fonctionnent de la façon la plus efficace possible, et pour économiser le gaz consommé, il est recommandé de n'utiliser que des casseroles qui disposent d'un couvercle et d'une base plate. Elles doivent également être adaptées à la taille du brûleur.

Brûleur Diamètre	de casserole (cm)
Triple couronne (TC) / Rapide (R)	24 - 26
Auxiliaire (A)	10 - 14
Semi rapide (S)	16 - 20

Pour identifier le type de brûleur, consulter les diagrammes contenus dans les « Spécifications des brûleurs et des buses ».

NIVEAU MÉTHODE DE CUISSON« suggérée pour »
1 - 2 - 3	GARDER AU CHAUD
	CUISSON DOUCE
4 - 5	MIJOTER
	CUISSON VAPEUR
6 - 7	RÔTIR
	FAIRE FRIRE
8 - 9	SAUTER
	GRILLER
10	CHAUFFAGE RAPIDE

UTILISATION DU FOUR POUR LA PREMIÈRE FOIS UTILISATION QUOTIDIENNE

! La première fois que vous utilisez l'appareil, chauffez le four vide avec sa porte fermée à sa température maximale pendant au moins une demi-heure. Assurez-vous que la pièce est bien aérée avant de couper le four et d'ouvrir la porte du four. L'appareil peut émettre une légère odeur désagréable provoquée par la combustion des substances de protection utilisées pendant le processus de fabrication.

Mode d'emploi du four

1. Sélectionnez le mode de cuisson souhaité en tournant le bouton SÉLECTEUR.
2. Sélectionnez la température recommandée pour le mode de cuisson ou la température souhaitée en tournant le bouton THERMOSTAT. Une liste détaillant les modes de cuisson et les températures de cuisson suggérées figure dans le tableau correspondant (voir TABLEAU DE CUISSON).
   Pendant la cuisson, il est toujours possible de :
3. Changer le mode de cuisson en tournant le bouton SÉLECTEUR.
4. Changer la température en tournant le bouton THERMOSTAT.
5. Régler le temps de cuisson total et l'heure de fin de cuisson.
6. Arrêter la cuisson en tournant le bouton SÉLECTEUR dans la position « 0 ».

! Ne mettez jamais d'objets directement sur le fond du four ; cela évitera d'endommager le revêtement émaillé.

! Placez toujours les ustensiles de cuisson sur le(s) rack(s) fourni(s).

VOYANT LUMINEUX DU THERMOSTAT

Lorsqu'il est allumé, le four génère de la chaleur. Il se coupe lorsque l'intérieur du four atteint la température sélectionnée. À ce stade, le témoin s'allume et se coupe en alternance, indiquant que le thermostat fonctionne et maintient la température à un niveau constant.

ÉCLAIRAGE DU FOUR

Il est allumé lors de la rotation du bouton SÉLECTEUR dans n'importe quelle position autre que « 0 ». Il reste allumé tant que le four fonctionne. En sélectionnant à l'aide du bouton, l'éclairage est allumé sans qu'aucun élément de chauffage ne soit activé.

Vapeur +

Les fonctions donnent d'excellents résultats grâce à l'ajout de vapeur dans les cycles de cuisson. Placez de l'eau potable au fond de la cavité et sélectionnez la fonction spécifique pour votre préparation, uniquement lorsque le four est froid. Les quantités et températures optimales de l'eau pour chaque catégorie d'aliments sont énumérées dans le tableau de cuisson correspondant.

Ne préchauffez pas le four avant d'insérer les aliments.

1. SÉLECTIONNER UNE FONCTION

Pour sélectionner une fonction, tournez le bouton de sélection sur le voyant de la fonction désirée.

	ÉCLAIRAGE/PRÉCHAUFFAGE RAPIDEPour allumer la lumière du four.Pour préchauffer le four rapidement.
	CONVENTIONNELLEPour cuire tout type de plat sur une seule grille.
	CUISSON À CONVECTION NATURELLEPour cuire sur un maximum de deux niveaux en même temps. Nous vous conseillons d'échangerla position des plaques de cuisson à la mi-cuissonCette fonction vous permet de cuire en même tempsdifférents aliments (comme le poisson et les légumes)sur différentes grilles.
	GRILPour cuire des biftecks, des brochettes, et dessaucisses, faire gratiner des légumes et griller du pain.Pour la cuisson de la viande, nous vous conseillonsd'utiliser une lèchefrite pour recueillir les jus decuisson : placez la lèchefrite, contenant 200 ml d'eau,sur un quelconque niveau sous la grille.
	GRIL TURBOPour griller de gros morceaux de viande (gigots, rôti deboeuf, poulets). Nous vous conseillons d'utiliser unelèchefrite pour recueillir les jus de cuisson : Placez lalèchefrite, contenant 200 ml d'eau, sur n'importe quelniveau sous la grille.
	RÉSISTANCE CHAUFFANTE INFÉRIEURECette fonction peut être utilisée pour finir de cuire destartes garnies ou pour épaissir des soupes. Utilisezcette fonction pendant les 10/15 dernières minutes decuisson.
	DÉCONGÉLATIONPour accélérer la décongélation des aliments.
	CHAUFFAGE INFÉRIEUR + VENTILATEURPour finir la cuisson d'aliments à consistance liquide etpour obtenir des bases croustillantes et dorées. Utileaussi pour épaissir les sauces. Utilisez la 2e fente. IIn'est pas nécessaire de préchauffer le four.
	VAPEURLes fonctions donnent d'excellents résultats grâceà l'ajout de vapeur dans les cycles de cuisson.Placez de l'eau potable au fond de la cavité du fouret sélectionnez la fonction spécifique pour votrepréparation, uniquement lorsque le four est froid.Les quantités et températures optimales de l'eau pourchaque catégorie d'aliments sont énumérées dans letableau de cuisson correspondant. Ne préchauffezpas le four avant d'insérer les aliments.
	CHALEUR PULSÉEPour cuire des aliments différents sur plusieurs grilles(maximum trois) en même temps. Cette fonctionpermet de cuire différents aliments sans transmettreles odeurs d'un aliment à l'autre.

ACCESSOIRES

GRILLE

Le nombre et type d'accessoires peuvent varier selon le modèle acheté. Pour les accessoires qui ne sont pas fournis, il est possible de les acheter séparément auprès du Service après-vente.

INTRODUCTION DES GRILLES ET AUTRES ACCESSOIRES DANS LE FOUR

1. Insérez la grille horizontalement, avec la partie rehaussée « A » orientée vers le haut (Fig. 1A, Fig. 1B)

1. Pour les autres accessoires, tels que la lèchefrite et la plaque à pâtisserie, l'introduction s'effectue de la même manière que pour la grille (Fig. 2).

Le tableau indique la meilleure fonction, les accessoires, et le niveau à utiliser pour la cuisson des différents types d'aliments. Les temps de cuisson commencent au moment de l'introduction du plat dans le four et ne tiennent pas compte du préchauffage (s'il est nécessaire). Les températures et temps de cuisson sont approximatifs et dépendent de la quantité d'aliments et du type d'accessoire utilisé. Pour commencer, utilisez les valeurs conseillées les plus basses, et si les aliments ne sont pas assez cuits, augmentez-les. Utilisez les accessoires fournis, et de préférence des moules à gâteau en métal foncés et des plats de cuisson. Vous pouvez aussi utiliser des plaques et accessoires en pyrex ou en céramique ; cependant, les temps de cuisson seront sensiblement plus longs.

RECETTE FONCTION		PRÉCHAUF-FER	TEMPÉRATURE.(°C)	DURÉE(min)	NIVEAU (numéro L) ET ACCESSOIRES
Gâteaux à pâte levée / Génoise	CONVENTIONNELLE	OUI	170	30 - 50	L-2
Gâteaux à pâte levée / Génoise	CHALEUR PULSEE	OUI	150 - 160	40 - 60	L-3
Gâteaux à pâte levée / Génoise	CHALEUR PULSEE	OUI	160	40 - 70	L-5L-2
Gâteau fourré(gâteau au fromage, strudel, tarte aux fruits)	CONVENTIONNELLE	OUI	160 - 180	40 - 60	L-2
Gâteau fourré(gâteau au fromage, strudel, tarte aux fruits)	CHALEUR PULSEE	OUI	150 - 170	40 - 70	L-4L-2
Biscuits / Petit pain	CONVENTIONNELLE	OUI	140	30 - 60	L-3
Biscuits / Petit pain	CHALEUR PULSEE	OUI	140	30 - 60	L-5L-3
Biscuits / Petit pain	CHALEUR PULSEE	OUI	140 - 150	40 - 50	L-6L-4L-2
Biscuits / Petit pain	CHALEUR PULSEE	OUI	140	50 - 60	L-6L-5L-4L-3
Petits gâteaux / Muffins	CONVENTIONNELLE	OUI	160 - 180	20 - 50	L-4
Petits gâteaux / Muffins	CHALEUR PULSEE	OUI	150 - 160	30 - 40	L-5L-2
Petits gâteaux / Muffins	CHALEUR PULSEE	OUI	150 - 160	30 - 50	L-6L-4L-2
Chouquettes	CONVENTIONNELLE	OUI	170 - 200	20 - 50	L-3
Chouquettes	CHALEUR PULSEE	OUI	170 - 180	20 - 50	L-4L-2
Chouquettes	CHALEUR PULSEE	OUI	170 - 180	20 - 50	L-6L-4L-2
Meringues	CONVENTIONNELLE	OUI	80 - 100	120 - 200	L-3
Meringues	CHALEUR PULSEE	OUI	80 - 100	120 - 200	L-4L-2
Meringues	CHALEUR PULSEE	OUI	80 - 100	120 - 200	L-5L-3L-1
Pizza / Pain / Fougasse	CONVENTIONNELLE	OUI	190 - 250	15 - 50	L-2
Pizza / Pain / Fougasse	CUISSON PAR CONVECTION	OUI	190 - 230	20 - 50	L-4L-1
Pizza / Pain / Fougasse	CHALEUR PULSEE	OUI	190 - 230	20 - 50	L-6L-4L-2
Pizza / Pain / Fougasse	CHALEUR PULSEE	OUI	190 - 230	20 - 50	L-5L-4L-3L-2
Tourtes (tourtes aux légumes, quiches)	CUISSON PAR CONVECTION	OUI	170 - 180	30 - 60	L-3
Tourtes (tourtes aux légumes, quiches)	CHALEUR PULSEE	OUI	170 - 180	50 - 60	L-5L-2
Vol-au-vent / Feuilletés	CONVENTIONNELLE	OUI	170 - 190	15 - 40	L-3
Vol-au-vent / Feuilletés	CHALEUR PULSEE	OUI	180 - 210	15 - 40	L-4L-2
Lasagnes/pâtes cuites/cannellonis/tartes	CONVENTIONNELLE	OUI	180 - 200	30 - 65	L-3
RECETTE FONCTION		PRÉCHAUF-FER	TEMPÉRATURE. (°C)	DURÉE (mln)	NIVEAU (numéro L) ET ACCESSOIRES
Agneau / Veau / Boeuf / Porc 1 kg	TURBOGRIL	-	190 - MAX	40 - 90	L-3
Poulet / Lapin / Canard 1 kg	TURBOGRIL	-	230 - MAX	50 - 100	L-3
Dinde/Ole 3 kg	TURBOGRIL	-	160 - MAX	130 - 170	L-3
Filets de poisson/steaks	GRILL	-	230 - MAX	10 - 30	L-4
Légumes farcis (tomates, courgettes, aubergines)	TURBOGRIL	-	230 - MAX	30 - 60	L-3
Gratin de légumes	GRILL	-	230 - MAX	10 - 30	L-4
Pain grillé	GRILL	5'	MAX	1 - 2	L-5
Saucisses/kebab/côtes levées/hamburgers	GRILL	-	230 - MAX	15 - 30	L-5
Pom. terre rôties	TURBOGRIL	-	230 - MAX	30 - 60	L-3
Gigot d'agneau/jarrets	TURBOGRIL	-	200 - MAX	50 - 100	L-3
Repas complet (Cook3): Tarte aux fruits Lasagnes Rôti	CHALEUR PULSÉE	-	180 - 190	40 - 100	L-6I-4
					L-2
Repas complet (Cook4): Tarte aux fruits Lasagnes Morceaux de viandes Légumes rôts	CHALEUR PULSÉE	-	180 - 190	40 - 100	L-6I-4
					I-3I-1

RECETTE	FONCTION	EAU (g)	TEMPÉRATURE(°C)	DURÉE(Min)	NIVEAU (numéro L)ET ACCESSOIRES
Gâteaux à pâte levée / Génoise	Vapeur	100	170-180	30-60	L-2
Petits gâteaux / Muffins	Vapeur	100	160-170	30-55	L-3
Fougasse	Vapeur	150	200-220	20-40	L-3
Petits pains	Vapeur	100	210	25-40	L-3
Pain (miche)	Vapeur	150	170-180	70-100	L-3
Rôti de bœuf	Vapeur	200	200	35-60	L-3
Rosbif 2Kg	Vapeur	250	200	40-70	L-3
Gigot d'agneau	Vapeur	200	180-200	65-75	L-3
Agneau / Veau / Bœuf / Porc 1 kg	Vapeur	200	200	60-90	L-3
Poulet / Lapin / Canard 1 kg	Vapeur	200	200-220	50-70	L-3
Filets de poisson/steaks	Vapeur	150	180	15-35	L-3
Légumes farcis (tomates, courgettes, aubergines)	Vapeur	150	180-200	25-40	L-3
Pom. terre rôlies	Vapeur	200	200-220	50-70	L-3
Poulet rôti de 1 à 1,3 kg	Vapeur	250	200	50-80	L-3

ACCESSOIRES

Grille métallique

Plaque de cuisson ou moule à gâteau sur la grille métallique

Plaque de cuisson/lèchefrite ou plat de cuisson sur grille métallique

Lèchefrite /plaque de cuisson

Lèchefrite /plaque de cuisson contenant 200 ml d'eau

FONCTIONNEMENT DE L'HORLOGE / DU MINUTEUR

icône PROCESSUS DE CUISSON AUTO icône 80 80 ZONE D'AFFICHAGE icône MINUTEUR P + - Touche DIMINUTION HEURE - Touche AUGMENTATION HEURE Touche MODE

Réglage de l'horloge

L'horloge peut être réglée quand le four est éteint ou lorsqu'il est allumé, à condition que l'heure de fin d'un cycle de cuisson n'ait pas été programmée précédemment.

Une fois l'appareil branché au secteur, ou après une coupure de courant, les chiffres 00:00 sur l'écran commenceront à clignoter.

1. Appuyez simultanément sur les boutons « + » et « - » Le point entre les heures et les minutes clignote.

2. Utilisez les touches « + » et « - » pour régler l'heure ; Si vous appuyez sur l'une des touches et la maintenez enfoncée, l'écran fera défiler les valeurs plus rapidement, et vous pourrez régler la valeur souhaitée plus rapidement et plus facilement.

Modification de la fréquence du signal sonore

La fréquence du signal sonore peut être modifiée en appuyant sur la touche « - » de manière répétée.

Réglage de la minuterie

Cette fonction n'interrompt pas la cuisson et n'affecte pas le four ; elle est simplement utilisée pour activer le signal sonore lorsque le temps établi s'est écoulé.

1. Appuyez sur la touche ○ plusieurs fois jusqu'à ce que l'icône △ et les trois chiffres sur l'écran commencent à clignoter.

2. Utilisez les touches « + » et « - » pour régler l'heure souhaitée ; si vous appuyez sur l'une des touches et la maintenez enfoncée, l'écran fera défiler les valeurs plus rapidement, et vous pourrez régler la valeur souhaitée plus rapidement et plus facilement..

3. Attendez 5 secondes, si vous appuyez sur la touche plusieurs fois, l'écran affichera alors le temps pendant le compte à rebours.

Lorsque ce laps de temps s'est écoulé, le signal sonore s'active.

Programmer la cuisson

Un mode de cuisson doit être sélectionné avant de pouvoir effectuer la programmation.

Programmation de la durée de cuisson

1. Appuyez sur la touche ○ plusieurs fois jusqu'à ce que l'icône A et les chiffres DUR sur l'écran commencent à clignoter.
2. Utiliser les boutons + et - pour régler la durée souhaitée ; si vous appuyez sur l'une des touches et la maintenez enfoncée, l'écran fera défiler les valeurs plus rapidement, et vous pourrez

régler la valeur souhaitée plus rapidement et plus facilement..

1. Attendez 5 secondes, après quoi l'icône A sera visible sur l'écran.

2. Lorsque le temps réglé s'est écoulé et que le four arrêtera la cuisson, vous entendrez un signal sonore. Appuyez sur n'importe quelle touche pour arrêter le signal sonore.

- Par exemple : Il est 9h00 et un temps d'1 heure et 15 minutes est programmé. Le programme s'arrêtera automatiquement à 10h15.

Réglage de l'heure de fin pour un mode de cuisson

1. Suivez les étapes 1 à 3 pour régler la durée comme détaillé ci-dessus. P

2. Ensuite, appuyez sur la touche ♀ jusqu'à ce que le texte FIN sur l'écran commence à clignoter.

3. Utilisez les touches « + » et « - » pour régler l'heure de fin de cuisson ; Si vous appuyez sur l'une des touches et la maintenez enfoncée, l'écran fera défiler les valeurs plus rapidement, et vous pourrez régler la valeur souhaitée plus rapidement et plus facilement.

4.PAttendez 5 secondes ou appuyez à nouveau sur la touche ♀, lorsque le processus de cuisson démarre, le symbole est visible sur l'écran.

1. Lorsque le temps réglé s'est écoulé, le four arrêtera la cuisson et vous entendrez un signal sonore. Appuyez sur n'importe quel bouton pour l'arrêter.

La programmation a été réglée lorsque l'icône A est allumée.

- Par exemple : Il est 9h00 et une durée d'1 heure a été programmée. 12h30 est programmé comme heure de fin. Le programme démarrera automatiquement à 11h30.

Annulation d'un programme

Pour annuler un programme :

P

- appuyez sur la touche ○ jusqu'à ce que l'icône correspondant au réglage que vous souhaitez supprimer et les chiffres sur l'écran clignotent. Appuyez sur la touche « - » jusqu'à ce que les chiffres 00:00 apparaissent sur l'écran.

- Appuyez sur les touches « + » et « - » et maintenez-les enfoncées ; cela supprima tous les réglages précédemment sélectionnés, y compris les réglages du minuteur.

NETTOYAGE ET ENTRETIEN

COUPEZ L'INTERRUPTEUR PRINCIPAL ET ASSU-REZ-VOUS QUE LA TABLE DE CUISSON EST FROIDE AVANT DE LA NETTOYER.

N'utilisez pas d'appareil de nettoyage à vapeur.

Utilisez des gants de protection lors des opérations.

Effectuez les opérations nécessaires lorsque le four est froid.

Débranchez l'appareil de l'alimentation électrique.

AVANT DE LA RALLUMER, ASSUREZ-VOUS QUE TOUTES LES COMMANDES SONT EN POSITION OFF.

N'utilisez pas de laine d'acier, de tampons à récurer abrasifs, ou des détergents abrasifs ou corrosifs, ils pourraient endommager les surfaces de l'appareil.

Débranchez l'appareil de l'alimentation électrique.

Respecter et préserver l'environnement

• Dans la mesure du possible, évitez de préchauffer le four et essayez toujours de le remplir. Ouvrez la porte du four le moins possible car il y a une perte de chaleur à chaque fois que la porte est ouverte. Pour économiser une quantité substantielle d'énergie, il vous d'éteindre le four 5 à 10 minutes avant la fin de votre temps de cuisson programmé et d'utiliser la chaleur que le four continue de générer.
• Maintenez les joints propres pour éviter toute perte d'énergie au niveau de la porte
• Si vous disposez d'un contrat d'électricité à tarif horaire, l'option « cuisson retardée » vous permettra de gagner de l'argent en déplaçant l'opération pendant les heures creuses.
• La base de votre casserole ou de votre poêle doit couvrir la plaque chaude.
  Si elle est plus petite, de l'énergie précieuse sera gaspillée et les casseroles qui débordent laissent des restes incrustés qui peuvent être difficiles à enlever.

- Il convient de cuire vos aliments dans des casseroles et poêles fermées avec des couvercles bien ajustés et d'utiliser le moins d'eau possible. La cuisson à découvert augmentera considérablement la consommation d'énergie

- Utilisez des casseroles et poêles bien plates Si vous cuisinez un plat qui prend du temps, il peut être utile d'utiliser une cocotte-minute, qui est deux fois plus rapide et permet d'économiser un tiers de l'énergie.

Arrêt de l'appareil

Débranchez l'appareil de l'alimentation électrique avant d'effectuer un quelconque travail dessus.

Le couvercle *

Si la cuisinière est équipée d'un couvercle en verre, celui-ci doit être nettoyé à l'eau tiède. N'utilisez pas de produits abrasifs.

Il est possible d'enlever le couvercle pour faciliter le nettoyage de la zone derrière la cuisinière.

Ouvrez le couvercle totalement et tirez-le vers le haut (voir figure).

! Ne fermez pas le couvercle

lorsque les brûleurs sont allumés ou quand ils sont encore chauds.

Entretien du robinet de gaz

Au fil du temps, les robinets peuvent être bloqués ou difficiles à tourner. Si cela se produit, le robinet doit être remplacé.

SURFACES EXTÉRIEURES

- Nettoyez les surfaces à l'aide d'un chiffon en microfibres humide. Si elles sont très sales, ajoutez quelques gouttes de

détergent à pH neutre. Essuyez-les avec un chiffon sec.

- N'utilisez pas de produits de nettoyage corrosifs ou abrasifs. Si l'un quelconque de ces produits entre par inadvertance en contact avec les surfaces de l'appareil, nettoyez immédiatement avec un chiffon en microfibres humide.

DÉPLACEMENT DE LA RÉSISTANCE CHAUFFANTE SUPÉRIEURE

1. Retirez les grilles de support latérales.
2. Tirez légèrement l'élément chauffant (Fig. 1) et abaissez-le (Fig. 2).
3. Pour replacer la résistance chauffante, soulevezla en la tirant légèrement vers vous et en vous assurant qu'elle repose sur le support latéral.

• Après chaque utilisation, laissez le four refroidir et nettoyez-le, de préférence lorsqu'il est encore tiède, pour enlever les dépôts ou taches laissés par les résidus de nourriture. Pour enlever la condensation qui se serait formée lors de la cuisson d'aliments avec une forte teneur en eau, laissez le four refroidir complètement et essuyez-le avec un chiffon ou une éponge.
• Nettoyez le verre dans la porte avec un détergent liquide approprié.

ACCESSOIRES

Immergez les accessoires dans une solution liquide de lavage après l'utilisation, en les manipulant avec des maniques s'ils sont encore chauds. Les résidus alimentaires peuvent être enlevés en utilisant une brosse ou une éponge.

1. Débranchez le four de l'alimentation électrique
2. Dévissez le couvercle de l'ampoule, remplacez l'ampoule, et revissez le couvercle.
3. Rebranchez le four à l'alimentation électrique.

Remarque : Utilisez une ampoule 40 W/230 V type G9

L'ampoule utilisée dans le produit est spécifiquement conçue pour pour des appareils domestiques et n'est pas adaptée pour un éclairage général de la pièce pièce dans la maison (Réglementation CE 244/2009).

- Ne manipulez pas les ampoules à mains nues car les traces laissées par vos empreintes pourraient les endommager. N'utilisez pas le four tant que le couvercle de l'ampoule n'a pas été remis en place.

Ces ampoules sont disponibles auprès de notre Service après-vente.

NETTOYAGE DU FOUR À LA VAPEUR

Cette méthode de nettoyage est recommandée en particulier après la cuisson de viandes très grasses (rôtis).

Ce processus de nettoyage permet de faciliter la suppression de saleté des parois du four en générant de la vapeur qui est créée à l'intérieur de la cavité du four pour un nettoyage plus facile. !

Important! Avant de démarrer le nettoyage à la vapeur :

- Enlevez les éventuels résidus alimentaires et de graisse du fond du four.

- Enlevez les éventuels accessoires du four (grilles et lèchefrites). Effectuez les opérations ci-dessus selon la procédure suivante :

1. versez 3000 ml d'eau potable dans la plaque de cuisson dans le four, en la plaçant dans les rayons inférieurs. Dans les modèles sans lèchefrite, utilisez une feuille de cuisson et placez la sur la plaque de l'étage inférieur :

2. sélectionnez la fonction du four BOTTOM (PARTIE INFÉRIEURE) et réglez la température à 90 °C ;

3. maintenez-la dans le four pendant 35 min ;

4. coupez le four ;

5. Une fois le four refroidi, vous pouvez ouvrir la porte pour compléter le nettoyage avec de l'eau et un chiffon humide ;

6. éliminez l'eau résiduelle de la cavité après avoir terminé le nettoyage

Lorsque le nettoyage à la vapeur est effectué, après la cuisson d'aliments particulièrement gras, ou lorsque la graisse est difficile à enlever, vous devez achever le nettoyage avec la méthode traditionnelle, décrite au paragraphe précédent. Effectuez le nettoyage uniquement dans le four froid !

ENLEVER ET RÉINSTALLER LA VITRE DE LA PORTE DU FOUR

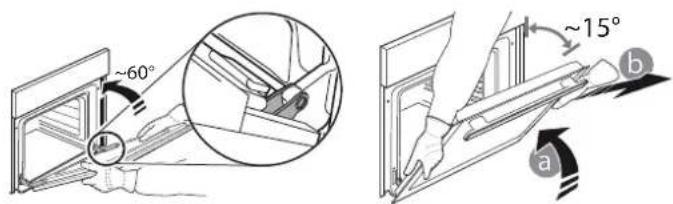

1. Pour enlever la porte, ouvrez-la complètement et abaissez les loquets jusqu'à qu'ils soient déverrouillés.

1. Fermez le plus possible la porte.

Tenez la porte fermement avec les deux mains, ne la tenez pas par la poignée.

Enlevez simplement la porte en continuant à la fermer tout en la tirant vers le haut (a) jusqu'à ce qu'elle soit dégagée de ses appuis (b).

~60° ~15° a b

Placez la porte sur un côté, en l'appuyant sur une surface douce.

1. Réinstallez la porte en la plaçant devant le four pour aligner les crochets des charnières avec leurs appuis et attacher la partie supérieure sur son appui.

2. Abaissez la porte pour ensuite l'ouvrir complètement.

Abaissez les loquets dans leur position originale : Assurez-vous de les abaisser complètement.

1. Essayez de fermer la porte et assurez-vous qu'elle est ali-

gnée avec le panneau de commande. Sinon, répétez les étapes précédentes.

CLIQUER POUR NETTOYER - NETTOYER LA VITRE

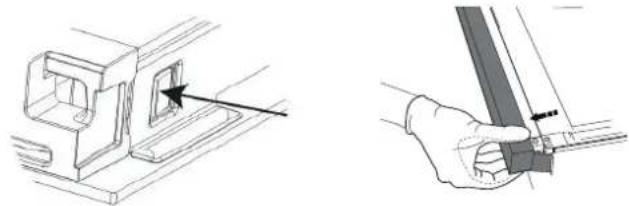

1. Après avoir enlevé la porte et l'avoir placée sur une surface matelassée, les poignées vers le bas, appuyez sur les deux fermetures en même temps et enlevez le bord supérieur de la porte en le tirant vers vous.

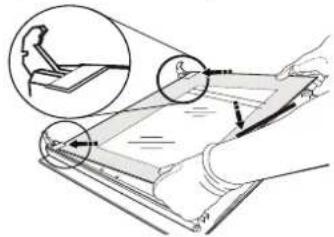

1. Soulevez et tenez fermement la vitre intérieure avec les deux mains, enlevez-la et placez-la sur une surface matelassée avant de la nettoyer.

2. Lors du remontage de la vitre de porte intérieure, insérez le panneau en verre correctement de sorte que le texte écrit sur le panneau ne soit pas à l'envers et qu'il soit facilement lisible.

1. Replacez le bord supérieur : un déclic indique le positionnement correct. Assurez-vous que le joint est bien placé avant de replacer la porte.

DÉPANNAGE

Que faire si... Causes possibles Solutions

Le four ne fonctionne pas.

Coupure de courant.

Débranchez de l'alimentation principale

SERVICE APRÈS-VENTE

Pour obtenir de l'aide, appelez le numéro disponible dans le livret de garantie fourni avec l'appareil, ou suivez les directives sur notre site Web.

Soyez prêt à fournir :

• Une brève description du problème.
• Le type et le modèle exact de l'appareil.
• Le code d'aide (le nombre qui suit le mot SERVICE sur la plaque signalétique placée sur l'appareil, qui est visible sur le bord intérieur gauche lorsque la porte du four est ouverte).

- Votre adresse complète.

- Un numéro de téléphone de contact.

Assurez-vous qu'il n'y a pas de panne de courant et que le four est bien branché. Éteignez puis rallumez le four pour voir si le problème persiste.

Mod. xxx Ind.C. xxx Prod.N. xxx S.N. xxx

Veuillez noter: Si des réparations sont nécessaires, veuillez contacter un Service Après-vente autorisé pour garantir que des pièces d'origines sont utilisées et que la réparation est effectuée correctement. Veuillez vous référer au livret de garantie pour plus d'information sur la garantie.

Les caractéristiques complètes de l'appareil, incluant les taux d'efficacité énergétique, peuvent être téléchargées de notre site web www.whirlpool.com

Mod. XXX Ind.C. XXX Prod.N. XXX S.N. XXX
