Type de produit	Kit haut-parleur 3 voies pour voiture
Marque	MTX Audio
Modèle	TX6BMW.E
Compatibilité	BMW Série 5 (E60, E61), Série 6 (E63, E64), Série 7 (E65, E66), X5 (E70), X6 (E71), Série 1 (E81, E82, E87, E88), Série 3 (E90, E91, E92, E93), Série 5 (F10, F11), Série 7 (F01, F02), X5 (F07), Mini Countryman (R60), Mini Paceman (R61)
Woofer - Diamètre	20 cm (8 pouces)
Woofer - Aimant	Néodyme
Woofer - Bobine	50,8 mm (2 pouces)
Woofer - Cône	Papier composite
Woofer - Châssis	ABS + carbone
Médium - Diamètre	10 cm (4 pouces)
Médium - Aimant	Néodyme
Médium - Bobine	25,4 mm (1 pouce)
Médium - Cône	Nanier composite
Médium - Châssis	ABS + fibre de verre
Tweeter - Diamètre	25 mm (1 pouce)
Tweeter - Aimant	Néodyme
Tweeter - Bobine	25,4 mm (1 pouce)
Tweeter - Dôme	Soie
Puissance RMS	150 W
Puissance de crête	450 W
Réponse en fréquence	22 Hz - 25 000 Hz
Impédance	4 ohms
Sensibilité	94 dB / 2,8 V
Alimentation	Via le système audio de la voiture (12 V DC)
Contenu de la boîte	2 woofers, 2 médiums, 2 tweeters, 2 entretoises pour tweeter, 2 filtres passifs, manuel d'utilisation
Dimensions du woofer (hors tout)	Environ 20 cm de diamètre, profondeur 8 cm
Poids total approximatif	2,5 kg
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les solvants.
Installation	Recommandée par un professionnel. Connexions spécifiques aux BMW/Mini.

FOIRE AUX QUESTIONS - TX6BMW.E MTX Audio

Quels sont les modèles de voitures compatibles avec le MTX TX6BMW.E ?

Le kit est compatible avec les BMW séries E60, E61, E63, E64, E65, E66, E70, E71, E81, E82, E83, E84, E87, E88, E89, E90, E91, E92, E93, F01, F02, F07, F10, F11 et les Mini R60, R61.

Quels composants sont inclus dans la boîte ?

Le kit contient 2 woofers de 20 cm, 2 médiums de 10 cm, 2 tweeters de 25 mm, 2 entretoises pour tweeter, 2 filtres passifs montés sur câble et un manuel d'utilisation.

Quelle est la puissance RMS et de crête de ce système ?

La puissance RMS est de 150 W et la puissance de crête de 450 W.

Quelle est la sensibilité et l'impédance des haut-parleurs ?

La sensibilité est de 94 dB / 2,8 V et l'impédance de 4 ohms.

Comment installer les woofers sous les sièges ?

Utilisez un Torx T50 pour retirer les sièges. Retirez la grille et les vis du woofer d'origine, débranchez le connecteur bleu à 4 fils, puis installez le nouveau woofer MTX en reconnectant les fils correspondants.

Comment connecter les médiums et tweeters dans les portes ?

Après avoir retiré le panneau de porte, branchez le connecteur d'usine sur le médium. Ensuite, reliez le filtre passif (x-over) au médium, puis connectez le tweeter au filtre. Les connecteurs sont codés pour éviter les erreurs.

Faut-il des pièces supplémentaires pour installer les tweeters ?

Selon les options d'origine de votre véhicule, vous pourriez avoir besoin des couvercles en plastique avec grilles. Les entretoises fournies peuvent être utilisées pour un montage direct.

Quelle est la bande passante de ce kit ?

La réponse en fréquence s'étend de 22 Hz à 25 000 Hz, couvrant les graves jusqu'aux aigus.

Puis-je utiliser cet ampli avec d'autres marques de haut-parleurs ?

Ce kit est conçu pour remplacer les enceintes d'origine des BMW/Mini compatibles. Il peut être utilisé avec tout ampli adapté, mais les filtres passifs sont optimisés pour ces composants.

Comment entretenir les haut-parleurs MTX ?

Nettoyez les grilles et les cônes avec un chiffon doux et sec. N'utilisez pas de produits chimiques agressifs. Évitez l'humidité excessive.

MODE D'EMPLOI TX6BMW.E MTX Audio

Owner's Manual anuel de l'utilisateur

Conçu pour BMW ^® et Mini ^® par MTX à Phoenix, AZ - USA

mtxaudio.eu
mtxaudio.ir mtxaudio.de
mtxaudio.it

Félicitations pour l'achat de votre kit haut de gamme MTX pour BMW® et Mini®. Des pistes audio de qualité CD et un ampli MTX associés à vos nouveaux haut-parleurs vous offrirons un son et des performances exceptionnelles. Ils vous permettrons de tenir éveillés vos voisins pendant des heures, de couper le souffle de vos amis et de renvoyer dans leur bac à sable les petits joueurs... Profitez bien de l'expérience audio ultime avec MTX !

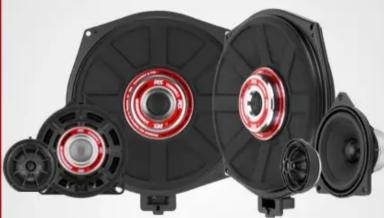

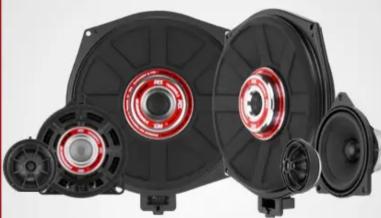

Qu'y a-t-il dans la boite

- 2x woofers

• 2x médiums

- 2x tweeters

• 2x entretoises pour tweeter

- 2x filtre passifs montés sur câble

• Ce manuel

Compatibilité

Les TX6BMW.E sont compatibles avec les BMW et Mini suivantes :

- BMW : E60 E61 E63 E64 E65 E66 E70 E71 E81 E82 E83 E84 E87 E88 E89 E90 E91 E92 E93 F01 F02 F07 F10 F11

- Mini : R60 R61

Caractéristiques

- Haut-parleurs kit 3 voies

- Woofers

- Diamètre : 20cm (8")

- Aimant : Néodyme

- ∅ bobine : 50.8mm (2")

- Cône : papier composite

- Châssis : ABS + carbone

• Médiums

- Diamètre : 10cm (4")

- Aimant : Néodyme

- θ hohine : 25.4mm (1")

- Cône : nanier composite

- Châssis · ABS + fibre de verre

- Tweeters

- Diamètre : 25mm (1")

- Aimant · Néondyme

- ∅ hohine · 25 4mm (1")

- cône : dôme en soie

- Châscie : ABS

• Puissance RMS · 150W

● Puissance Peak · 450W

- Sensibilité · 94,0dB/2.8

- Impódance : 40

Impodance: 11 • Dípresse, 22H

- Repolise . ZZHZ - 25000HZ

Connexions

- Les 2 woofers sont situés sous les sièges avant. Vous avez besoin d'un Torx T50 pour retirer les sièges. Retirez la grille et les vis qui maintiennent le woofer. Débranchez le connecteur bleu des 4 fils. Vous pouvez retirer le woofer d'origine et mettre le nouveau MTX. Dans le connecteur, les deux fils épais sont connectés à l'unité principale. Les deux fins sont câblés en parallèle (un fin + un épais) pour alimenter le médium et le tweeter dans la porte.

- Les 2 milieux sont situés dans les portes. Vous devez retirer les panneaux de porte pour les remplacer. Les médiums sont équipés d'un double connecteur câblé à nouveau en parallèle. Un côté est conçu pour le connecteur de haut-parleur d'usine qui était connecté au haut-parleur médium d'origine BMW, le second est le début du tweeter et de son x-over. Connectez d'abord le câble x-over sur, puis connectez le tweeter sur le câble x-over. Vous ne pouvez pas vous tromper car il n'existe qu'une seule manière de les connecter grâce à des connecteurs codés.

- Les 2 tweeters passent derrière les rétroviseurs. Il est connecté au x-over par câble. En fonction de votre voiture et de ses options d'origine, vous devrez peut-être acheter les couvercles en plastique d'origine avec grilles, vous pouvez utiliser l'entretoise incluse ou simplement cliquer sur le tweeter dans les emplacements d'origine.

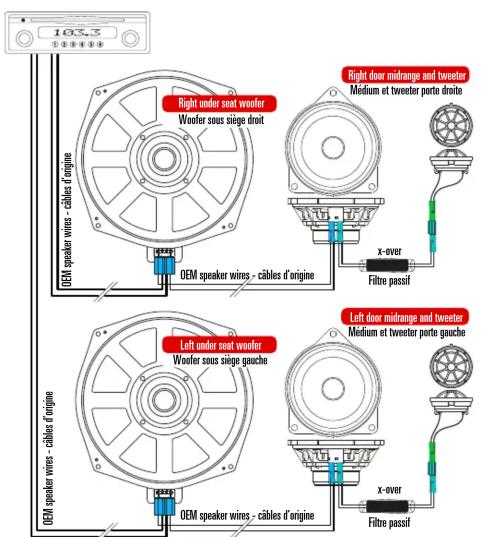

103.5 Right under seat woofer Woofer sous siege droit Right door midrange and tweeter Medium et tweeter porte droite x-over Filtre passif Left under seat woofer Woofer sous siege gauche Left door midrange and tweeter Medium et tweeter porte gauche x-over Filtre passif OEM speaker wires - câbles d'origine OEM speaker wires - câbles d'origine

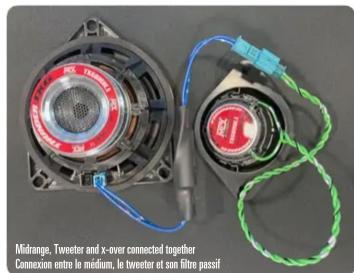

Midrange, Tweeter and x-over connected together Connexion entre le medium, le tweeter et son filtre passif

Dimensions

AUDIO X

TX6BMW.E
