Type de produit	Kit haut-parleur 3 voies pour voiture
Marque	MTX Audio
Modèle	TX6BMW.F
Diamètre du woofer	20 cm (8 pouces)
Diamètre du médium	10 cm (4 pouces)
Diamètre du tweeter	25 mm (1 pouce)
Puissance RMS	150 W
Puissance de pointe	400 W
Impédance	4 Ω
Sensibilité	94 dB (2,83 V/1 m)
Réponse en fréquence	22 Hz - 25 kHz
Type d'aimant	Néodyme
Matériau du cône woofer	Papier composite
Matériau du cône médium	Composite nanier
Matériau du dôme tweeter	Soie
Matériau du châssis	ABS + carbone / fibre de verre
Compatibilité véhicules	BMW F06, F12, F13, F20, F21, F22, F23, F25, F26, F30, F31, F32, F33, F34, F36, F39, F40, F44, F45, F46, F48, F49, F80, F82, F83, F87, G01, G02, G05, G06, G11, G12, G20, G21, G22, G23, G28, G30, G31, G32, G80, L15 ; Mini F54, F55, F56, F57, F60
Filtres passifs	Inclus, montés sur câble

FOIRE AUX QUESTIONS - TX6BMW.F MTX Audio

Quels modèles de BMW et Mini sont compatibles avec le TX6BMW.F ?

Le kit est compatible avec les séries BMW F (F06, F12, F13, F20, F21, F22, F23, F25, F26, F30, F31, F32, F33, F34, F36, F39, F40, F44, F45, F46, F48, F49, F80, F82, F83, F87), G (G01, G02, G05, G06, G11, G12, G20, G21, G22, G23, G28, G30, G31, G32, G80, L15) et Mini (F54, F55, F56, F57, F60).

Quelle est la puissance RMS et de pointe du TX6BMW.F ?

La puissance RMS est de 150 W et la puissance de pointe atteint 400 W. Cela permet une écoute dynamique sans distorsion.

Comment installer les woofers sous les sièges ?

Retirez les sièges avec un Torx T50, enlevez la grille et les vis du woofer d'origine, débranchez le connecteur bleu à 4 fils, puis installez le nouveau woofer MTX en reconnectant les fils épais à l'unité principale et les fils fins en parallèle pour les médiums et tweeters.

Comment connecter les médiums et tweeters dans les portes ?

Démontez les panneaux de porte, branchez le câble du filtre passif sur le connecteur du médium, puis connectez le tweeter sur le câble du filtre. Les connecteurs sont codés pour éviter les erreurs.

Quel est l'avantage des aimants en néodyme ?

Les aimants en néodyme offrent un champ magnétique puissant dans un format compact, permettant des haut-parleurs plus légers et une meilleure réponse en fréquence.

Dois-je utiliser un amplificateur externe avec ce kit ?

Bien que le kit puisse fonctionner avec un autoradio d'origine, l'utilisation d'un ampli MTX est recommandée pour exploiter pleinement sa puissance RMS de 150 W et obtenir un son optimal.

Quelle est l'impédance du kit TX6BMW.F ?

L'impédance est de 4 Ω, ce qui est standard pour les systèmes audio automobiles et compatible avec la plupart des amplificateurs.

Les filtres passifs sont-ils inclus ?

Oui, deux filtres passifs montés sur câble sont fournis. Ils assurent la répartition des fréquences entre le médium et le tweeter.

Puis-je remplacer uniquement les tweeters de mon véhicule par ceux du kit ?

Oui, les tweeters de 25 mm peuvent être installés seuls à l'aide des entretoises fournies, mais pour un rendu homogène, il est préférable d'utiliser l'ensemble du kit 3 voies.

Quelle est la garantie du TX6BMW.F ?

La garantie n'est pas précisée dans la notice. Contactez votre revendeur MTX Audio pour connaître les conditions de garantie applicables.

MODE D'EMPLOI TX6BMW.F MTX Audio

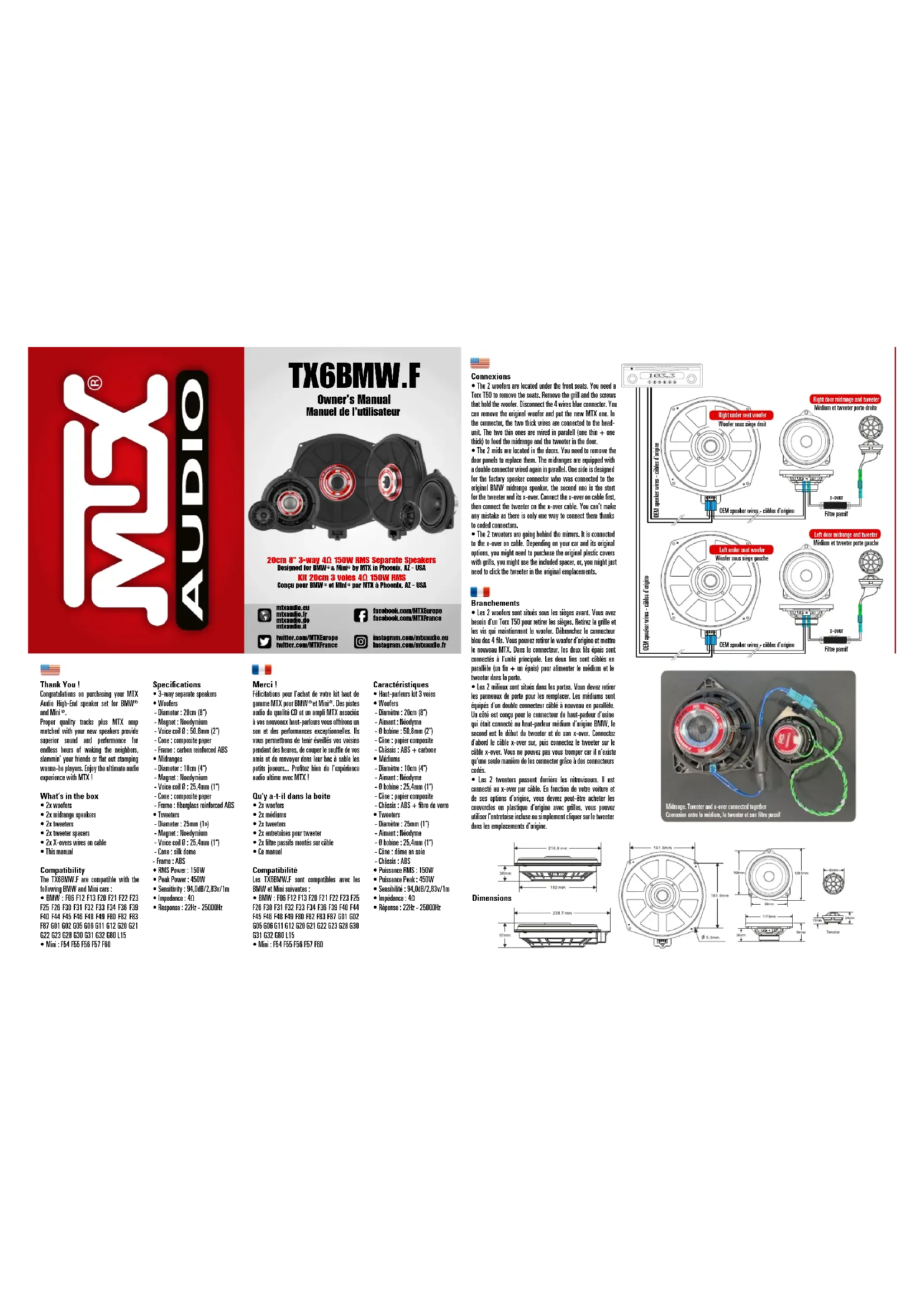

Owner's Manual Manuel de l'utilisateur

20cm 8" 3-way 4Ω 150W RMS Separate Speakers
Designed for BMW® & Mini® by MTX in Phoenix, AZ - USA
Kit 20cm 3 voies 4Ω 150W RMS
Conçu pour BMW ^® et Mini ^® par MTX à Phoenix, AZ - USA

Thank You!

Félicitations pour l'achat de votre kit haut de gamme MTX pour BMWV® et Mini®. Des pistes audio de qualité CD et un ampli MTX associés à vos nouveaux haut-parleurs vous offrirons un son et des performances exceptionnelles. Ils vous permettrons de tenir éveillés vos voisins pendant heures, de couper le souffle de vos amis et de renvoyer dans leur bac à sable les petits joueurs... Profitez bien de l'expérience audio ultime avec MTX !

Qu'v a-t-il dans la boite

• 2x woofers
  • 2x médium:
• 2x tweeters
  • 2x entretoises pour tweeter
• 2x filtre passifs montés sur câble
  • Ce manuel

Compatibilité

Les TX6BMW.F sont compatibles avec les BMW et Mini suivantes :

• BMW : F06 F12 F13 F20 F21 F22 F23 F25 F26 F30 F31 F32 F33 F34 F36 F39 F40 F44 F45 F46 F48 F49 F80 F82 F83 F87 G01 G02 G05 G06 G11 G12 G20 G21 G22 G23 G28 G30 G31 G32 G80 L15
• Mini : F54 F55 F56 F57 F60

Caractéristiques

- Haut-parleurs kit 3 voies

- Woofers

- Diamètre : 20cm (8")

- Aimant : Néodyme

- ∅ hobine : 50.8mm (2")

- Cône : papier composite

- Châssis : ABS + carbone

• Médiums

- Diamètre : 10cm (4")

- Aimant · Néordyme

- Cône : nanier composite

• Châssis : ABS + fibre de verre
• Tweeters
• Diamètre : 25mm (1"
• Aimant · Nóodyme
• θ hobine · 25 Amm (1")
• Cêno : dômo en seio
  Châgeie : ABS
  • Puissance PM
• Puissance Book : 450W
• Puisance Peak : 400W
• Sponsibilité : 94.0dB/2.93v/1m
  • Impóndence : 40
• Impedance : 42 • Répresse : 22Hz
• Réponse : ZZHE 20000HZ

Connexions

• Les 2 woofers sont situés sous les sièges avant. Vous avez besoin d'un Torx T50 pour retirer les sièges. Retirez la grille et les vis qui maintiennent le woofer. Débranchez le connecteur bleu des 4 fils. Vous pouvez retirer le woofer d'origine et mettre le nouveau MTX. Dans le connecteur, les deux fils épais sont connectés à l'unité principale. Les deux fins sont câblés en parallèle (un fin + un épais) pour alimenter le médium et le tweeter dans la porte.
• Les 2 milieux sont situés dans les portes. Vous devez retirer les panneaux de porte pour les remplacer. Les médiums sont équipés d'un double connecteur câblé à nouveau en parallèle. Un côté est conçu pour le connecteur de haut-parleur d'usine qui était connecté au haut-parleur médium d'origine BMW, le second est le début du tweeter et de son x-over. Connectez d'abord le câble x-over sur, puis connectez le tweeter sur le câble x-over. Vous ne pouvez pas vous tromper car il n'existe qu'une seule manière de les connecter grâce à des connecteurs codés.
• Les 2 tweeters passent derrière les rétroviseurs. Il est connecté au x-over par câble. En fonction de votre voiture et de ses options d'origine, vous devrez peut-être acheter les couvercles en plastique d'origine avec grilles, vous pouvez utiliser l'entretoise incluse ou simplement cliquer sur le tweeter dans les emplacements d'origine.

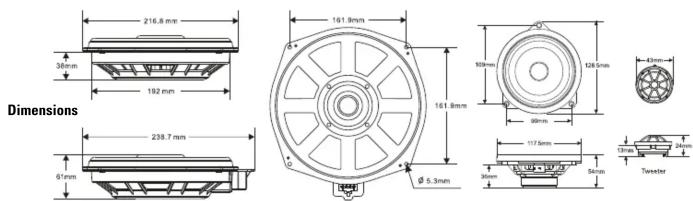

216.8 mm 34 mm 192 mm Dimensions 238.7 mm 6 mm

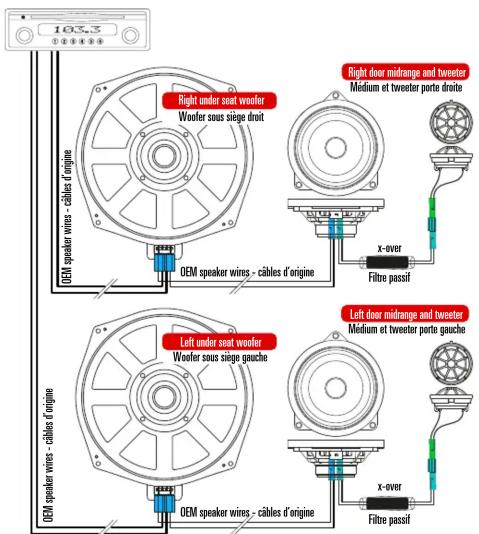

103.5 Right under seat woofer Woofer sous siege droit Right door midrange and tweeter Medium et tweeter porte droite x-over Filtre passif Left under seat woofer Woofer sous siege gauche Left door midrange and tweeter Medium et tweeter porte gauche x-over Filtre passif OEM speaker wires - câbles d'origine OEM speaker wires - câbles d'origine

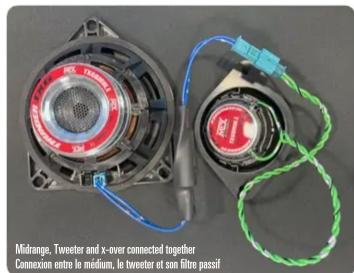

Midrange, Tweeter and x-over connected together Connexion entre le medium, le tweeter et son filtre passif

• RUB. ABO • RMS Poloc

• Spitzenholostbarkeit: 450W
• Wirkungsgrad. 04.0dB/2.82v/1m
  Wirkungsgrad. 31,0dB/2,00V/Th
• Immodenz 40
  Impeduz. 41
• Frequenzgaly: ZZHz - 25000Hz
