Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice ORQ-75-X - Orima et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ORQ-75-X de la marque Orima.
MODE D'EMPLOI ORQ-75-X Orima
Consignes de sécurité Installation Sécurité des enfants et des personnes Pendant l'utilisation Nettoyage et réparation Informations environnementales Description de l'appareil Comment utiliser l'appareil Conseils de sécurité et d'économie d'énergie Nettoyage et entretien Consignes d'utilisation Positionnement Installation de l'appareil Raccordement au gaz Spécifications pour le gaz Raccordement électrique Réglage du gaz Dépannage

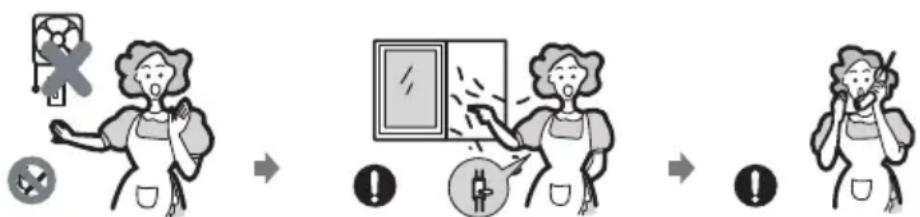

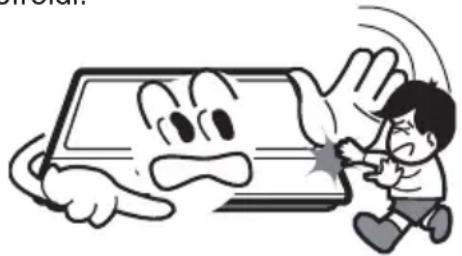

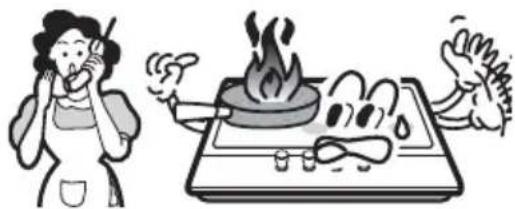

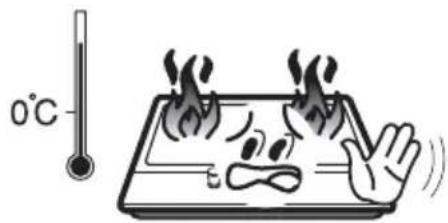

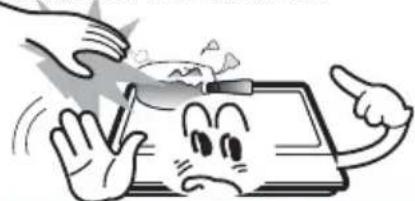

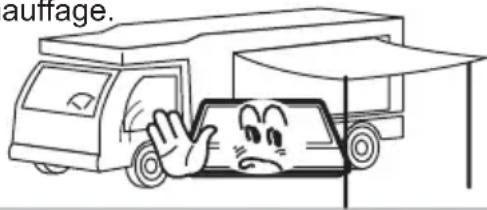

Veuillez lire le présent manuel d'instructions avant d'installer ou d'utiliser l'appareil.Ce manuel d'instructions doit être conservé avec l'appareil pour référence ultérieure.Si l'appareil est vendu ou cédé à une autre personne, veillez à remettre le manuel au nouvel utilisateur.Le fabricant décline toute responsabilité en cas de non-respect de ces mesures de sécurité.Les symboles suivants visent à être compris rapidement et à éviter en amont les accidents dûsà une mauvaise utilisation et facilitent votre utilisation de l'appareil.Lisez attentivement les informations suivantes pour les assimiler.Le non-respect de ces symboles peut entraîner des blessures graves ou la mort.Le non-respect de ce symbole peut entraîner des blessures mineures ou des dommages matériels. Les symboles suivants sont utilisés dans le Manuel d'instructions comme suit : Si une fuite de gaz survient, prenez les mesures suivantes : Danger/ Avertissement Attention AttentionSource de flamme interditeAccès interditObligatoire Danger - N'allumez pas la lumière. - N'allumez/n'éteignez aucun appareil électrique et ne touchez pas aux prises de courant. - N'utilisez pas de téléphone.1 Cessez d'utiliser le produit et fermez le robinet d'arrivée du gaz.2 Ouvrez la fenêtre pour aérer.3 Contactez notre service d'assistance en appelant depuis l'extérieur de la maison.* Le gaz combustible contient du mercaptan, pour que vous puissiez sentir qu'il y a une fuite de gaz (odeur d'ail ou d'oeuf pourri), même si le gaz n'est présent qu'à 1/1000 dans l'air.FR-4 INSTALLATION Avertissement Cet appareil doit être installé conformément aux réglementations en vigueur et utilisé uniquement dans un espace correctement aéré. Attention Avant l'installation, veillez à ce que les raccordements de gaz et électrique correspondent à ceux indiqués sur la plaque signalétique. Lorsque cet appareil est installé sur un bateau ou dans une caravane, il ne doit pas être utilisé comme chauffage. Le tuyau de gaz et le câble électrique doivent être installés de façon à ne toucher aucune partie de l'appareil. Cet appareil doit être installé par un technicien ou installateur qualifié. Les réglages de l'appareil sont indiqués sur l'étiquette (ou la plaque signalétique). Déballez complètement l'appareil avant de l'utiliser. Après avoir déballé l'appareil, vérifiez que le produit n'est pas endommagé et que le cordon de connexion est en parfait état. À défaut, contactez le revendeur avant d'installer l'appareil. Les meubles adjacents et l'ensemble des éléments utilisés lors de l'installation doivent pouvoir supporter une température minimum de 85 °C au-dessus de la température ambiante de la pièce dans laquelle se trouve l'appareil pendant son fonctionnement. Si les flammes du brûleur sont accidentellement éteintes, éteignez la commande du brûleur et ne tentez pas de rallumer le brûleur pendant au moins une minute. L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Aérez correctement la cuisine : maintenez les orifices de ventilation naturels ouverts ou installez un dispositif de ventilation mécanique (hotte mécanique). Une utilisation intensive prolongée de l'appareil peut nécessiter une ventilation supplémentaire, l'ouverture d'une fenêtre par exemple, ou une ventilation plus efficace, en augmentant par exemple le niveau de ventilation mécanique si disponible. 220V-240VFR-5 SÉCURITÉ DES ENFANTS ET DES PERSONNES Avertissement Attention Ne laissez pas les enfants jouer près de l'appareil. L'appareil chauffe lorsqu'il est utilisé. Les enfants doivent être tenus à l'écart jusqu'à ce qu'il ait refroidi. Cet appareil est conçu pour être utilisé par des adultes. Les enfants peuvent également se blesser en retirant des casseroles ou des poêles de l'appareil. Cet appareil n'est pas prévu pour être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales ou le manque d'expérience ou de connaissances ne leur permettent pas d'utiliser cet appareil en toute sécurité si elles n'ont pas pu bénéficier de la supervision ou de l'instruction d'une personne responsable concernant l'utilisation de l'appareil.FR-6 PENDANT L'UTILISATION Avertissement Utilisez l'appareil uniquement pour cuisiner. Ne modifiez pas cet appareil. La plaque du brûleur n'est pas conçue pour fonctionner avec une minuterie externe ou un système de commande à distance séparé. L'utilisation d'un appareil de cuisson au gaz produit de la chaleur et de l'humidité dans la pièce où il est installé. Veillez à aérer correctement la cuisine : conservez un dispositif de ventilation naturelle (hotte mécanique). N'utilisez pas l'appareil s'il entre en contact avec de l'eau. N'utilisez pas l'appareil lorsque vos mains sont mouillées. Les surfaces de chauffage et de cuisson de l'appareil chauffent lorsqu'elles sont utilisés, prenez toutes les précautions nécessaires. N'utilisez pas de vêtements larges, torchons ou autres car les extrémités peuvent entrer en contact avec les flammes et prendre feu. Ne laissez jamais l'appareil sans surveillance pendant la cuisson. N'utilisez pas de casseroles instables ou déformées sur l'appareil, car elles peuvent causer un accident en basculant ou en se renversant.FR-7 PENDANT L'UTILISATION Attention N'utilisez pas et ne stockez pas de matériaux inflammables dans les tiroirs situés près de l'appareil. Ne pulvérisez pas d'aérosols à proximité de l'appareil lorsqu'il est en marche. Les denrées périssables, articles en plastique et aérosols sont sensibles à la chaleur et ne doivent pas être stockés audessus ou en dessous de l'appareil. Veillez à ce que les boutons de commandes soient en position « » lorsqu'ils ne sont pas utilisés. Cet appareil doit uniquement servir à la cuisine domestique. Il n'est pas conçu à des fins commerciales ou industrielles. Une utilisation intensive prolongée de l'appareil peut nécessiter une ventilation supplémentaire, l'ouverture d'une fenêtre par exemple, ou l'augmentation du niveau de ventilation mécanique si disponible. Utilisez des poignées d'ustensiles résistantes à la chaleur ou des gants pour manipuler les casseroles ou les poêles chaudes. N'approchez pas les poignées des flammes nues lorsque vous soulevez les ustensiles de cuisson. Ne mouillez pas et n'humidifiez pas les poignées des ustensiles ou les gants, car le transfert de chaleur vers le matériau sera plus rapide et vous risquez de vous brûler. N'utilisez les brûleurs qu'après y avoir placé les poêles et casseroles. Ne chauffez pas les poêles ou casseroles à vide. N'utilisez pas de plats recouverts de film plastique ou aluminium sur l'appareil. Lorsque vous utilisez d'autres appareils électriques, veillez à ce que le câble n'entre pas en contact avec les surfaces de l'appareil de cuisson. Si vous avez des éléments mécaniques, comme un coeur artificiel par exemple, dans le corps, consultez un médecin avant d'utiliser l'appareil. N'utilisez pas de torchon ou matière semblable pour servir de poignée à vos ustensiles. Ces tissus peuvent prendre feu sur un brûleur chaud. Lorsque vous utilisez des ustensiles de cuisson en verre, veillez à ce qu'ils soient conçus pour la plaque de cuisson supérieure. Si la surface en verre est fissurée, éteignez l'appareil pour éviter une électrocution. Pour minimiser le risque de brûlure, d'inflammation des éléments inflammable et de renversement, tournez les manches des ustensiles de cuisson sur le côté ou vers le centre de la plaque supérieure sans qu'ils soient au-dessus des brûleurs adjacents. Éteignez toujours les commandes des brûleurs avant de retirer les ustensiles de cuisson. Soyez vigilant lorsque vous faites frire des aliments sur une flamme puissante. Chauffez toujours les matières grasses lentement et surveillez-les. Les aliments à frire doivent être aussi secs que possible. Le gel sur les aliments congelés ou l'humidité sur les produits frais peut faire bouillir et déborder la matière grasse chaude de la casserole. Ne tentez jamais de déplacer une casserole pleine de matière grasse chaude, en particulier une friteuse. Attendez que la matière grasse soit complètement refroidie.FR-8
NETTOYAGE ET RÉPARATION

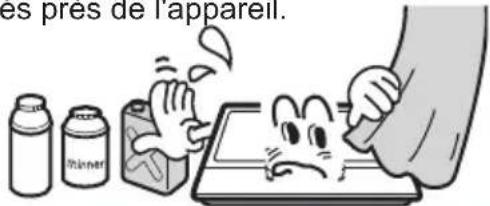

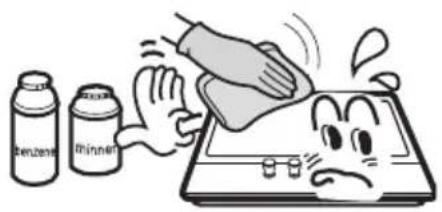

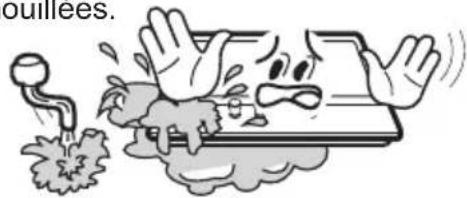

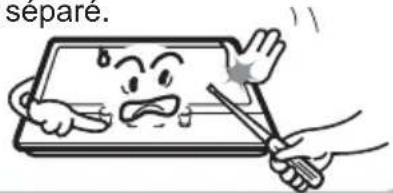

INFORMATIONS ENVIRONNEMENTALES Avertissement Attention N'utilisez jamais de détergents abrasifs ou caustiques. Ce produit doit uniquement être réparé ou entretenu par un ingénieur du service après-vente habilité et seules des pièces d’origine approuvées doivent être utilisées. Avant de nettoyer l'appareil, débranchez-le du secteur et attendez qu'il refroidisse. N'utilisez pas de jet de vapeur ou autre équipement de nettoyage haute pression pour nettoyer l'appareil. Ce symbole affiché sur l'appareil ou sur les documents qui l'accompagnent signifie qu'il ne doit pas être jeté avec les autres déchets ménagers à la fin de sa vie utile. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de manière responsable afin de soutenir la réutilisation durable des ressources.Les utilisateurs à des fins domestiques doivent contacter soit le revendeur après duquel ils ont acheté le produit soit les bureaux de l'administration locale pour obtenir des détails concernant l'endroit et la manière appropriés pour le faire recycler dans le respect de l'environnement.Les utilisateurs à des fins commerciales doivent contacter leur fournisseur et vérifier les conditions générales d'achat présentes dans leur contrat. Ce produit ne doit par être mélangé à d'autres déchets commerciaux lors de son élimination.Élimination correcte de ce produit(déchets d'équipements électriques et électroniques)Après installation, veuillez éliminer l'emballage en respectant les normes de sécurité et environnementales.Lorsque vous vous débarrassez d'un vieil appareil, rendez-le inutilisable en coupant le câble.FR-9 Description of the appliance Accessoires 750*510*90750*510*90600*510*95600*510*95600*510*95600*510*110Model AcierinoxydableAcierinoxydableAcierinoxydableAcierinoxydableVerreVerre ΣQn 8.5kW7.8kW8.5kW8.5kW11.5kW11.5kWDimension(L*P*H)Raccordementau gazAlimentationélectriqueCaractéristiquesdu brûleur Type d'allumage continu Filetage G1/2 220-240Vac, 50Hz-60Hz,

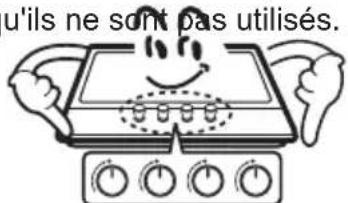

Les symboles suivants apparaîtront sur le panneau de commande, près de chaque poignée de commande : Cercle noir : gaz éteint Flamme importante : réglage maximum Petite flamme : réglage minimum Le réglage minimum se trouve à l'extrémité dans le sens inverse des aiguilles d'une montre de la poignée de commande. Toutes les positions d'utilisation doivent être sélectionnées entre la position maximum et minimum. Le symbole sur le panneau de commande, près de la poignée de commande indiquera quel brûleur fonctionne Allumage automatique avec dispositif de sécurité en cas de défaut de flamme L'appareil est équipé d'un dispositif de sécurité en cas de défaut de flamme sur chaque brûleur, qui est conçu pour arrêter le flux de gaz vers la tête de brûleur en cas d'extinction de flamme . Pour allumer un brûleur : Appuyez sur le bouton de commande du brûleur que vous souhaitez allumer et tournez-le dans le sens des aiguilles d'une montre jusqu'à la position de réglage maximum. Si vous maintenez le bouton de commande enfoncé, l'allumage automatique pour le brûleur s'enclenchera. Maintenez le bouton de commande enfoncé pendant 15 secondes après que la flamme du brûleur s'est allumée. Si le brûleur ne s'est pas allumé après 15 secondes, arrêtez d'utiliser l'appareil et ouvrez la porte du compartiment et/ou attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Après cet intervalle de 15 secondes, pour réguler la flamme, vous devez continuer à tourner le bouton de commande dans le sens inverse des aiguilles d'une montre jusqu'à ce que la flamme soit à un niveau adapté. La position d'utilisation DOIT être entre le maximum et le minimum. Pour éteindre le brûleur, tournez complètement le bouton de commande dans le sens des aiguilles d'une montre jusqu'à la position d'extinction du gaz. En cas de coupure de courant, les brûleurs peuvent être allumés en utilisant avec prudence des allumettes.
○FR-11 CONSEILS DE SÉCURITÉ ET D'ÉCONOMIE D'ÉNERGIE N'utilisez pas d'ustensiles de cuisson qui dépassent des bords de la table de cuisson. - Le diamètre du fond de la casserole doit correspondre au diamètre du brûleur. Triple couronne Rapide Semi-Rapide Auxiliaire BRÛLEURS CASSEROLES min. 200mm 200mm 160mm 120mm 240mm 240mm 180mm 160mm max. NON OUI N'utilisez pas de matériel de cuisson de faible diamètre sur les brûleurs larges. Les flammes ne doivent jamais venir sur les côtés de la casserole. Évitez de cuisiner sans couvercle ou avec un couvercle à moitié posé car vous gaspillez de l'énergie. N'utilisez pas de casserole avec un fond convexe ou concave. Placez un couvercle sur les ustensiles de cuisson. Utilisez uniquement des casseroles, poêles et friteuses disposant d'un fond plat et épais. Utilisez toujours une casserole adaptée pour chaque brûleur, afin d'éviter le gaspillage de gaz et de décolorer la casserole. Ne placez pas d'ustensiles de cuisson sur un côté d'un brûleur car ils pourraient se renverser. Ne placez jamais directement les ustensiles de cuisson sur le brûleur. Ne placez rien (grill ou tapis d'amiante par exemple) entre la casserole et le support de casserole, car de graves dégâts matériels pourraient s'ensuivre. N'appliquez pas un poids excessif et ne cognez pas la table de cuisson avec des objets lourds. N'utilisez pas d'ustensiles de cuisson avec un large diamètre sur les brûleurs près des commandes, car lorsqu'ils sont placés au milieu du brûleur, ils peuvent toucher les commandes ou se trouver si proches qu'ils augmentent la température dans cette zone et peuvent causer des dommages. Placez toujours les ustensiles de cuisson au-dessus des brûleurs, pas sur un côté. Placez les ustensiles sur la grille. Manipulez les ustensiles de cuisson avec soin lorsqu'ils sont sur le brûleur. Il n'est pas recommandé d'utiliser des rôtissoires, friteuses ou grills chauffés simultanément sur plusieurs brûleurs, car l'accumulation de chaleur qui en résulte peut endommager l'appareil. Ne touchez pas la table de cuisson ni la grille pendant leur utilisation et pendant certain temps par la suite. Attendez le refroidissement complet avant d'y toucher. Dès que le liquide commence à bouillir, baissez la flamme pour mainte- nir seulement le liquide en frémissement.FR-12
NETTOYAGE ET ENTRETIEN
Le nettoyage doit être effectué lorsque l'appareil est complètement refroidi. L'appareil doit être déconnecté de l'alimentation secteur avant tout nettoyage. Nettoyez l'appareil régulièrement, de préférence après chaque usage. Les détergents abrasifs ou les objets tranchants abîmeront la surface de l'appareil ; vous devez le nettoyer avec de l'eau et un peu de liquide vaisselle. Utilisable Inutilisable
Acide/alcalinDétergentLinge douxHuilealimentaireDétergent neutreBrosse en nylonBrosse métalliqueAbrasifDissolvant/benzène Grilles et boutons de commande Retirez les grilles. Nettoyez les grilles et les boutons de commande à l'aide d'un linge doux, de détergent et d'eau chaude. Pour la saleté tenace, laissez d'abord tremper. Séchez le tout avec un linge doux propre. Table de cuisson Essuyez régulièrement la table de cuisson à l'aide d'un linge doux imbibé d'eau chaude et d'un peu de détergent. Séchez soigneusement la table de cuisson après nettoyage. Retirez minutieusement les aliments ou liquides salés de la table dès que possible afin d'éviter le risque de corrosion. Les pièces en acier inoxydable de l'appareil peuvent se décolorer avec le temps. Il s'agit d'une conséquence normale des hautes températures. Chaque fois que l'appareil est utilisé, ces pièces doivent être nettoyées avec un produit adapté pour l'acier inoxydable.FR-13
NETTOYAGE ET ENTRETIEN
Brûleurs Retirez les chapeaux de brûleur et les têtes de brûleur en les tirant vers le haut et en les détachant de la table de cuisson. Mettez-les à tremper dans l'eau chaude avec un peu de détergent. Après nettoyage et lavage, essuyez et séchez-les soigneusement. Veillez à ce que les orifices pour flammes soient propres et complètement secs. Essuyez les pièces fixes de la coupe du brûleur avec un linge humide et séchez-les. Essuyez soigneusement le dispositif d'allumage et le dispositif de supervision de flamme avec un linge imbibé, puis séchez-les avec un linge propre. Avant de replacer les brûleurs sur la table de cuisson, veillez à ne pas obstruer l'injecteur. Reposez les brûleurs Auxiliaire, Semi-Rapide, Rapide et triple couronne comme suit : Placez la tête de brûleur (4) sur l'injecteur (5) afin que la bougie d'allumage et le thermocouple se prolongent jusqu'à leur orifice respectif dans la tête de brûleur. La tête de brûleur doit produire un clic indiquant son positionnement correct. Placez les chapeaux de brûleur (1,2,3) sur la tête de brûleur (4) de façon à ce que les bougies d'allumage s'encastrent dans leur logement respectif.

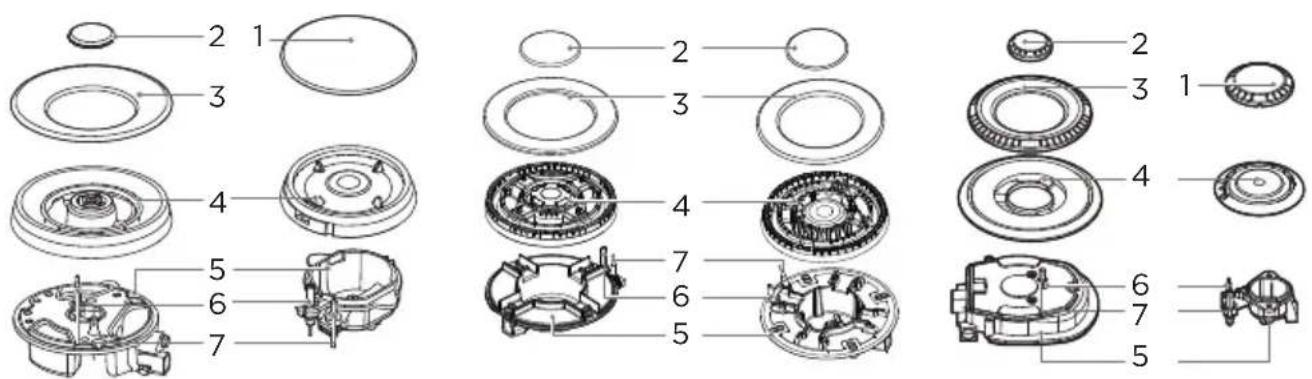

Replacez les pièces dans l'ordre correct après nettoyage. - Ne confondez pas les parties supérieure et inférieure. - Les chevilles de placement doivent s'adapter parfaitement aux crans.
5FR-14 CONSIGNES D'UTILISATION Avertissement Ne modifiez pas cet appareil. Cet appareil doit être installé par un technicien ou installateur qualifié. Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) et que le réglage de l'appareil sont compatibles. Les réglages de l'appareil sont indiqués sur l'étiquette (ou la plaque signalétique). Cet appareil n'est pas connecté à un dispositif d'évacuation des produits de combustion. Il doit être installé et connecté conformément aux réglementations d'installation actuelles. Une attention particulière doit être portée aux exigences pertinentes en matière de ventilation. Avant l'installation, éteignez l'alimentation en gaz et électrique de l'appareil. Tous les appareils contenant des composants électriques doivent être mis à la terre. Vérifiez que le tuyau de gaz et le câble électrique sont installés de façon à ne toucher aucune partie de l'appareil pouvant chauffer. Le tuyau ou le connecteur de gaz ne doivent pas être courbés ou entravés par tout autre appareil. Vérifiez les dimensions de l'appareil et les dimensions de la découpe à réaliser dans le plan de travail. Les panneaux situés au-dessus de la surface de travail, à proximité immédi- ate de l'appareil, doivent être composés de matériaux non inflammables. La surface stratifiée et la colle utilisées pour le protéger doivent résister à la chaleur, pour empêcher toute détérioration. Ouvrez le robinet de l'appareil et allumez chaque brûleur. Vérifiez que la flamme est bleu claire sans basculement vers le jaune. Si les brûleurs présen- tent des anomalies, vérifiez les éléments suivants : - Chapeau de brûleur correctement posé - Tête de brûleur correctement positionnée - Brûleur aligné verticalement avec la tête d'injecteur Un test complet de fonctionnement et de détection des éventuelles fuites doit être effectué par l'installateur après installation. Le raccord flexible doit être installé de manière à ne pas entrer en contact avec une pièce mobile du meuble dans lequel l'appareil est encastré et ne passe pas par un espace susceptible d'être obstrué. La graisse appliquée sur les robinets lors de la fabrication est suffisante pour toute la durée de vie de la table de cuisson.FR-15 INSTALLATION Zmm cooker hood700mm400mm400mm 60mm 200mm Min.

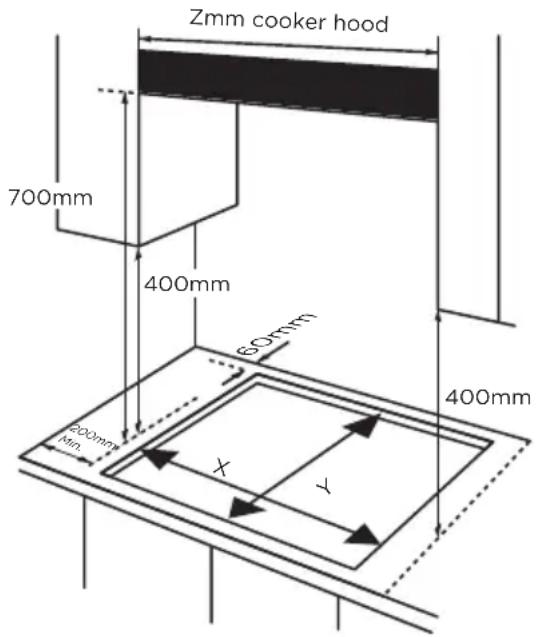

Cet appareil est conçu pour être intégré à une cuisine ou un plan de travail de 600 mm, sous réserve que les distance minimum suivantes soient respectées ;
Les bords de la table de cuisson doivent se situer à une distance minimum de 60 mm d'une paroi latérale ou arrière. 700 mm entre le point le plus élevé de la surface de la table de cuisson (y compris les brûleurs) et la partie inférieure de toute surface horizontale directement au-dessus. 400 mm entre les surfaces de la table de cuisson, à condition que le dessous de la surface horizontale soit aligné avec le bord extérieur de la table. Si le dessous de la surface horizontale est inférieur à 400 mm, il doit être placé à une distance d'au moins 50 mm du bord extérieur de la table de cuisson. Dégagement de 50 mm autour de l'appareil et entre la surface de la table de cuisson et tout le matériel combustible. Il doit y avoir un écart d'au moins 25 mm et au plus 74 mm entre la partie inférieure de l'appareil et toute surface qui se trouve en dessous. 25mm(MIN) 45mm - Un four doit disposer d'une ventilation forcée pour pouvoir installer une table de cuisson au-dessus de lui. -Vérifiez les dimensions du four dans le manuel d'installation. -La taille de coupe doit correspondre à l'indication. ORQ 40 X ORQ 43 IT

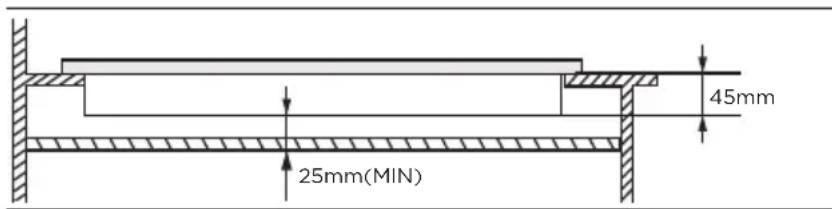

Déposez les grilles, le chapeau de brûleur et la tête de brûleur puis retourner soigneusement l'appareil et placez-le sur un tapis matelassé.Assurez-vous que la bougie d'allumage et le thermocouple ne sont pas abîmés pendant cette opération.Appliquez le joint mousse fourni sur le bord de l'appareil.Ne laissez pas le joint mousse dépasser ou créer un écart.(A) BANDE D'ÉTANCHÉITÉ(C) VIS(B) SUPPORTL'appareil doit être installé et connecté conformément aux réglementations d'installation en vigueur dans le pays où l'appareil doit être utilisé.Cet appareil est conçu pour fonctionner avec du GPL et du gaz naturel. La conversion pour l'utilisation avec du GPL et des gaz naturels doit uniquement être effectuée par une personne abilitée.jointRaccord femelle G1/2"Conduite de gazRaccord femelle Ø11,5 GPL > Gaz naturel Gaz Naturel > GPL Conduite de gazjoint

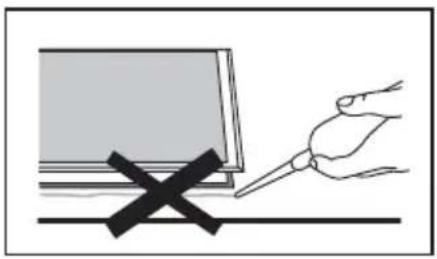

Modification de l'alimentation en gaz et instructions d'installation : N'utilisez pas de joint en silicone pour sceller l'appareil dans l'ouverture. Il sera ensuite difficile d'enlever l'appareil, notamment s'il doit être réparé. Placez le support (B) sur les orifices qui correspondent à la taille des vis. Il y a un ensemble d'orifices de vis à chaque coin de la table de cuisson (H).Vissez légèrement une vis (C) à travers le support (B) pour que le support soit fixé à la table de cuisson, mais de manière à pouvoir toujours ajuster la position.Retournez soigneusement la table de cuisson et abaissez-la doucement dans l'orifice d'ouverture que vous avez découpé.Sur la partie inférieure de la table de cuisson, ajustez les supports dans une position adaptée à votre plan de travail. Serrez ensuite complètement les vis (C) pour fixer la table de cuisson.FR-17
RACCORDEMENT ÉLECTRIQUE Cet appareil doit être mis à la terre. L'appareil est conçu pour une alimentation électrique de 220-240 V, 50 Hz-60 Hz CA. Les fils du secteur présentent des couleurs conformes au code suivant : Le fil de couleur vert et jaune doit être connecté à la borne marquée de la lettre E ou du symbole de terre.
- Vert/jaune = Earth - Bleu = Neutre - Marron = Phase La loi exige que les appareils fonctionnant au gaz soient installés par des personnes compétentes, conformément à la version en vigueur du règlement sur l'installation et l'utilisation sécurisées du gaz. Dans votre intérêt et dans un souci de sécurité, respectez cette loi. G20 20mbarG30 29mbarG20 20mbarG30 29mbarG20 20mbarG30 29mbar

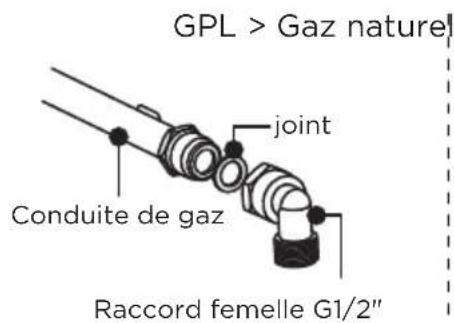

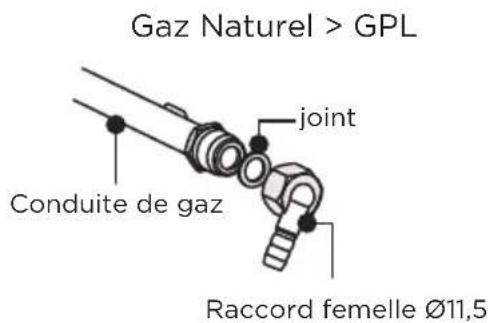

Prenez des précautions pour les opérations et réglages à effectuer lors de la conversion d'un gaz à un autre. Tous les travaux doivent être effectués par un technicien habilité. Avant de commencer, éteignez l'alimentation en gaz et électrique de l'appareil. Changez l'injecteur des brûleurs
InjecteurPoignée decommandeRobinetBagued'étanchéitéRetirez les grilles, le chapeau de brûleur et la tête de brûleur.Dévissez l'injecteur à l'aide d'une clé à douille de 7 mm et remplacez-le par un injecteur recommandé pour le nouveau type de gaz.Remontez soigneusement tous les composants.Une fois les injecteurs remplacés, il est conseillé de visser fermement les injecteurs. Réglage du niveau minimum de la flamme Tournez le robinet au minimumRetirez le bouton du robinet et placez un petit tournevis plat au centre de l'arbre du robinet.Le réglage correct est obtenu lorsque la flamme présente une longueur d'environ 3 - 4 mm. - Pour le butane/propane, la vis de réglage doit être fermement vissée. - Replacez le bouton de commande. - Assurez-vous que la flamme ne s'éteint pas lorsque vousRépétez l'opération pour chaque robinet de gaz.passez du débit maximum au débit minimum. Si c'est le cas, enlevez le bouton de commande et réglez le débit de gaz, en testant à nouveau après réglage. Après la conversion de gaz, un technicien ou installateur habilité doit inscrire un « V » dans la bonne catégorie de gaz pour correspondre au réglage indiqué par la plaque signalétique. Effacez le « V » inscrit pour indiquer le réglage précédent. Ne démontez pas l'arbre du robinet : en cas de dysfonctionnement, changez l'ensemble du robinet. Avant de replacer les brûleurs sur le plan de travail, veillez à ne pas obstruer l'injecteur. Un test complet de fonctionnement et de détection d'éventuelles fuites doit être effectué après la conversion de gaz (avec de l'eau savonneuse ou un détecteur de gaz). Réglage VisFR-19 DÉPANNAGE Cause probable Solution Symptôme Aucune étincelle Vérifiez l'alimentation électrique Montez correctement le chapeau de brûleur Ouvrez complètement l'alimentation en gaz Montez correctement le chapeau de brûleur Les brûleurs sont humides Séchez soigneusement les chapeaux de brûleur L'alimentation en gaz est fermée Ouvrez complètement l'alimentation en gaz Le chapeau de brûleur est mal monté L'alimentation en gaz n'est pas complètement ouverte La prise d'allumage est contaminée par une substance étrangère Les orifices de la tête de brûleur sont obstrués Nettoyez-la Montez correctement le chapeau de brûleur Essuyez la substance étrangère avec un linge sec Le chapeau de brûleur est mal monté Le chapeau de brûleur est mal monté Nettoyez le thermocoupleLe thermocouple est contaminé par une substance étrangère Veuillez éteindre la zone et rechercher les courants d'air tels que les fenêtre ouvertes. Attendez une minute et rallumez la zone. Un fort courant d'air a peut-être soufflé la flamme Éteignez le bouton du brûleur Attendez une minute et rallumez la zone Le produit en cuisson a débordé et éteint la flamme Absence d'allumage Mauvais allumage Bruit au moment de la combustion et de La flamme s'éteint pendant l'utilisation Flamme jaune Flamme instable Odeur de gaz Nettoyez-la Vérifiez le gaz utilisé. Montez correctement le chapeau de brûleur Un gaz différent est utilisé. Le chapeau de brûleur est mal monté Les orifices de la tête de brûleur sont obstrués Cessez d'utiliser le produit et fermez le robinet d'arrivée du gaz. Ouvrez la fenêtre pour aérer. Contactez notre service d'assistance en appelant depuis l'extérieur de la maison. Fuite de gaz Les réparations doivent être effectuées par un technicien habilité uniquement. Une mauvaise réparation peut entraîner des dangers considérables pour vous et les autres. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent de service ou des personnes de qualification similaire afin d'éviter tout danger. Toutefois, certaines problèmes mineurs peuvent être résolus comme suit : Si le problème n'est pas résolu, veuillez contacter le centre d'assistance à la clientèle.Prefacio Gracias por elegir nuestra cocina de gas. Para usar este aparato correctamente y prevenir riesgos de incendio, lea estas instrucciones antes de usar el aparato. Guarde estas instrucciones en un lugar, donde las pueda encontrar fácilmente. Si no está seguro de cualquier información que contenga este manual de instrucciones, por favor contacte con nuestro centro de atención al cliente
