Type de produit	Appareil de mesure optique
Marque	JILONG
Modèle	OLS-22
Dimensions (L x l x H)	112 x 57 x 31 mm
Poids (avec piles)	120 g
Alimentation	2 piles AAA 1,5 V
Type de connecteur	Connecteur universel 2,5 mm (SC/ST/FC)
Longueurs d'onde	SM : 1310 nm + 1550 nm, MM : 850 nm + 1300 nm, PON : 1310 nm + 1490 nm + 1550 nm
Puissance de sortie typique	≥ -5 dBm
Stabilité de sortie	±0,05 dB / 15 min, ±0,1 dB / 8 h
Fréquences de modulation	CW / 270 Hz / 1 kHz / 2 kHz
Fonction test réseau	Oui, via interface RJ-45
Éclairage LED intégré	Oui, pour environnement sombre
Conception	Format de poche, mini taille
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Ne pas regarder directement le faisceau laser. Éviter tout contact avec l'œil.
Garantie	Voir conditions du fabricant

FOIRE AUX QUESTIONS - OLS-22 JILONG

Comment allumer l'appareil OLS-22 ?

Appuyez sur le bouton PRESS pour allumer l'appareil. Le voyant LED s'allume et l'appareil émet un signal optique.

Quelles piles utiliser ?

Utilisez deux piles AAA 1,5 V. Ouvrez le compartiment à piles au dos et insérez-les en respectant la polarité.

Comment nettoyer l'appareil ?

Nettoyez l'extérieur avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou de liquides agressifs.

Quels types de connecteurs sont compatibles ?

Le connecteur universel 2,5 mm accepte les connecteurs SC, ST et FC. Adaptez le connecteur en fonction de votre fibre.

Comment changer la fréquence de modulation ?

Appuyez plusieurs fois sur le bouton MOD (ou selon les boutons disponibles) pour parcourir les fréquences : CW, 270 Hz, 1 kHz, 2 kHz.

Que signifie le voyant LED ?

Le voyant LED intégré sert à éclairer les zones sombres pour faciliter le travail sur les fibres. Il s'active via un bouton dédié.

Quelle est la puissance de sortie typique ?

La puissance de sortie typique est d'au moins -5 dBm, mesurée dans les conditions du laboratoire JILONG à 20°C.

Peut-on tester un réseau Ethernet ?

Oui, l'appareil dispose d'une fonction test réseau via un port RJ-45 permettant de vérifier la transmission du signal.

L'appareil est-il garanti ?

Consultez la garantie fournie avec l'appareil ou contactez le service client JILONG. La durée standard est généralement d'un an.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que les piles sont correctement installées et qu'elles ne sont pas déchargées. Remplacez-les si nécessaire.

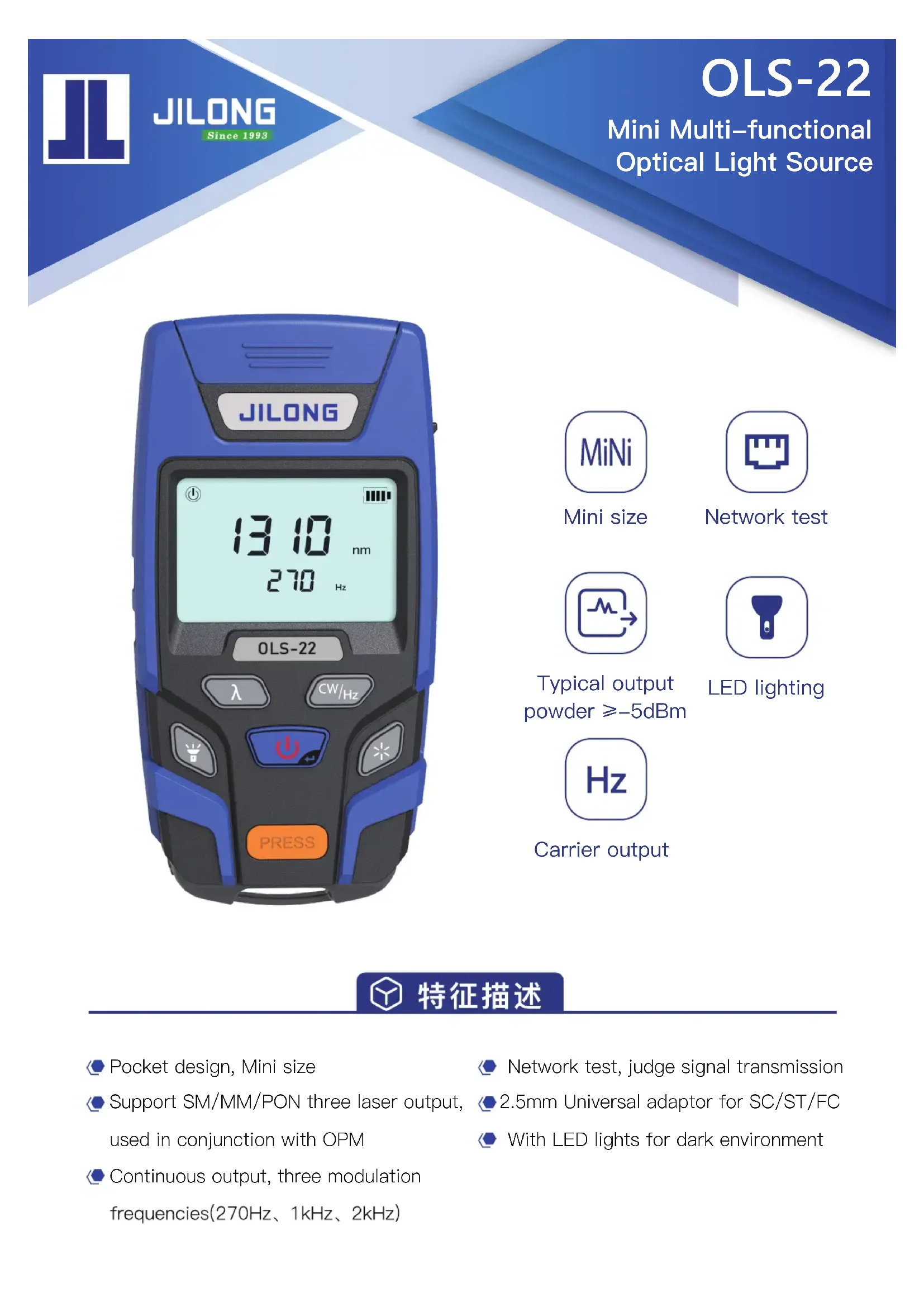

MODE D'EMPLOI OLS-22 JILONG

Mini size

Network test

Typical output powder -5dBm

LED lighting

Carrier output

特征描述

Pocket design, Mini size
Support SM/MM/PON three laser output, used in conjunction with OPM
Continuous output, three modulation frequencies(270Hz、1kHz、2kHz)

Network test, judge signal transmission
2.5mm Universal adaptor for SC/ST/FC
With LED lights for dark environment

2.5mm Universal connector

SC

ST FC

Product Display

Blue industrial machine with mechanical components and housing (no visible text or symbols)

Product Specifications

Model	OLS-22
Network test	Interface RJ-45
Wavelength	SM: 1310nm+1550nm MM: 850nm+1300nm PON: 1310nm+1490nm+1550nm
Connector	2.5mm Universal connector
Typical output powder	≥-5dBm
Output stability	±0.05dB/ 15mins ±0.1dB/ 8H
Modulation frequencies	CW/ 270Hz /1KHz / 2KHz
LED lighting	Support
Power	AAA 1.5V batteries X 2
Dimension	112 x 57 x 31 mm
Weight	120 g (including batteries)

The above data are obtained in Jilong lab at 20°C temperature
