Type de produit	Commutateur réseau administrable
Modèle	CRS320-8P-8B-4S
Marque	Mikrotik
Nombre de ports Ethernet	8 ports PoE (Gigabit) + 8 ports non-PoE
Ports fibre (SFP+)	4 ports SFP+ 10 Gbps
Alimentation	Double entrée AC 100-240 V, 50/60 Hz
Consommation électrique maximale	Environ 45 W (sans charge PoE)
Budget PoE total	Jusqu'à 120 W (selon adaptateur)
Dimensions (L x P x H)	443 x 227 x 44 mm (format rack 1U)
Poids	Environ 3,2 kg
Indice de protection	IP20
Température de fonctionnement	0 °C à +60 °C
Humidité de fonctionnement	5% à 95% HR (sans condensation)
Fonctions principales	Commutation Ethernet, PoE/PoE+, routage léger, VLAN, QoS, Spanning Tree, LACP, ACL
Système d'exploitation	RouterOS (SwitchOS optionnel)
Gestion	WinBox, WebFig, SSH, Telnet, SNMP, API REST
Options de montage	Rack 19 pouces (1U) ou sur surface plane
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et non pelucheux
Sécurité	Installation par personnel qualifié ; ne pas ouvrir ; utiliser uniquement l'alimentation fournie
Pièces détachées et réparabilité	Pas de pièces réparables par l'utilisateur ; contacter le support Mikrotik

FOIRE AUX QUESTIONS - CRS320-8P-8B-4S Mikrotik

Comment réinitialiser le commutateur aux paramètres d'usine ?

Maintenez le bouton Reset enfoncé pendant 5 à 10 secondes jusqu'à ce que le voyant clignote. Relâchez pour restaurer les paramètres par défaut.

Quelle est l'adresse IP par défaut pour accéder à l'interface de gestion ?

L'adresse IP par défaut est 192.168.88.1. Si non accessible, utilisez WinBox via l'onglet 'Neighbors' avec l'adresse MAC.

Ce modèle supporte-t-il le PoE+ ?

Oui, les 8 premiers ports supportent le PoE/PoE+ avec un budget total allant jusqu'à 120 W, selon l'alimentation utilisée.

Comment mettre à jour le firmware du CRS320-8P-8B-4S ?

Téléchargez la dernière version de RouterOS depuis le site Mikrotik, puis uploader le fichier via WinBox dans le menu 'Files' et redémarrez l'appareil.

Quel est le type de connecteur d'alimentation utilisé ?

L'appareil dispose de deux entrées AC standard (100-240V, 50/60Hz) avec connecteurs IEC C14.

Peut-on utiliser le commutateur sans connexion Internet ?

Oui, il fonctionne en mode autonome. La configuration se fait en local via l'interface Ethernet.

Comment configurer un VLAN sur le commutateur ?

Via WinBox ou WebFig, allez dans 'Switch' puis 'VLAN'. Créez un VLAN ID et assignez les ports membres. Activez le filtrage VLAN si nécessaire.

Le CRS320 supporte-t-il le routage inter-VLAN ?

Oui, grâce à RouterOS, vous pouvez configurer des interfaces VLAN et activer le routage entre elles avec une adresse IP sur chaque interface.

Quel est le niveau sonore du ventilateur ?

Le commutateur est équipé de ventilateurs silencieux. Le niveau sonore typique est d'environ 30 dB en fonctionnement normal.

Comment contacter le support technique Mikrotik en France ?

Consultez le site officiel mikrotik.com pour les contacts. Vous pouvez aussi envoyer un email à [e-mail]. Le distributeur local peut également aider.

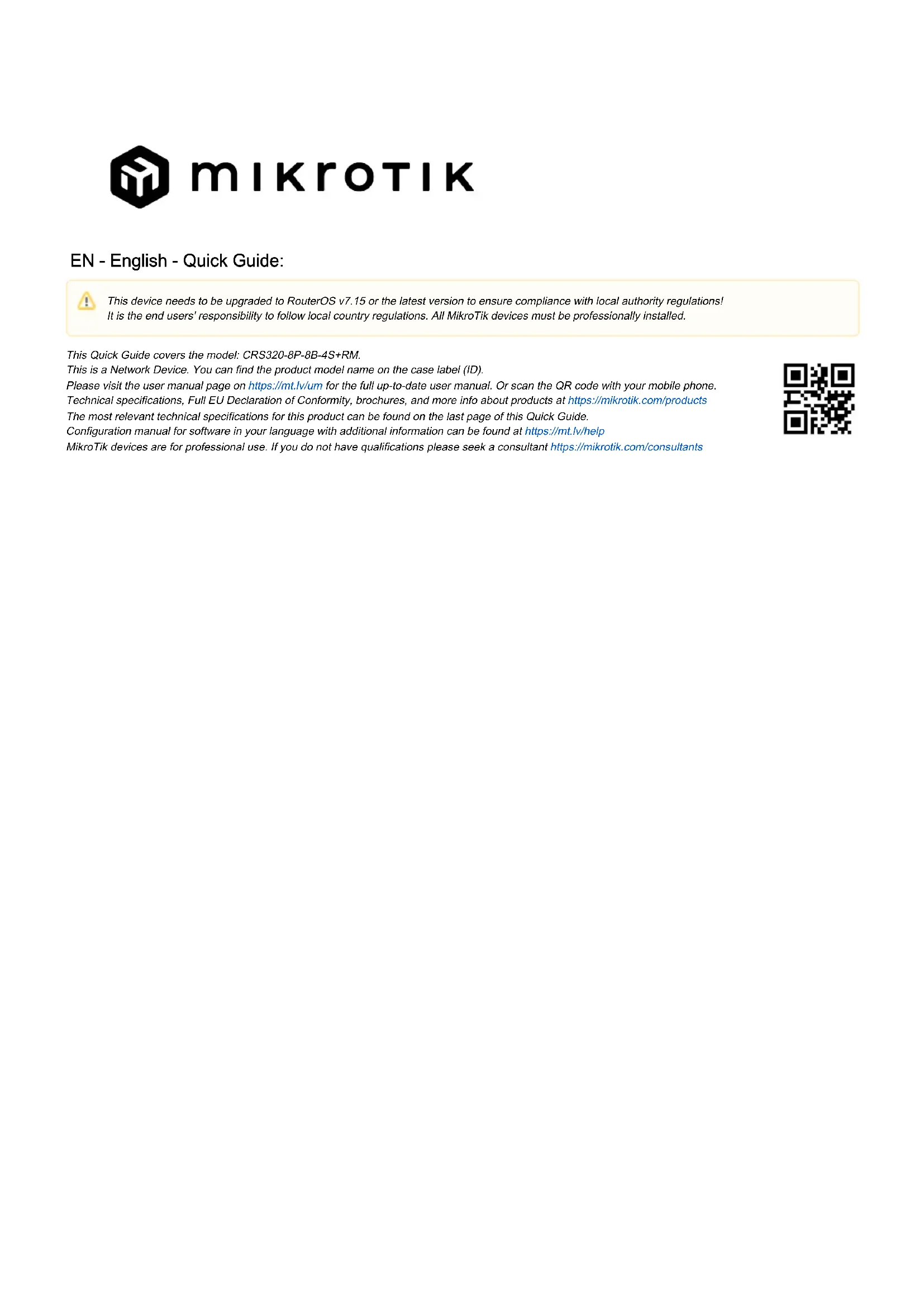

MODE D'EMPLOI CRS320-8P-8B-4S Mikrotik

Cet appareil doit être mis à niveau vers RouterOS v7.15 ou la dernière version pour garantir la conformité aux réglementations des autorités locales. Il est de la responsabilité des utilisateurs finaux de suivre les réglementations locales du paysTous les appareils MikroTik doivent être installé professionnellement.

Ce guide rapide couvre le modèle: CRS320-8P-8B-4S+RM.

Ceci est un périphérique réseau. Vous pouvez trouver le nom du modèle du produit sur l'étiquette du boîtier (ID).

Veuillez visiter la page du manuel d'utilisation sur https://mt.lv/um-fr pour le manuel d'utilisation complet et à jour. Ou scannez le code QR avec votre téléphone portable.

Les spécifications techniques les plus importantes de ce produit se trouvent sur la dernière page de ce guide rapide.

Spécifications techniques, déclaration de conformité UE complète, brochures et plus d'informations sur les produits sur https://mikrotik.com/products

Vous trouverez le manuel de configuration du logiciel dans votre langue avec des informations supplémentaires sur https://mt.lv/help-fr

Les appareils MikroTik sont destinés à un usage professionnel. Si vous n'avez pas de qualifications, veuillez consulter un consultant https://mikrotik.com/consultants

Premiers pas:

• Connectez-vous avec votre ordinateur à l'appareil;
• Connectez l'appareil à une source d'alimentation;
  • Téléchargez l'outil de configuration ; https://mt.lv/WinBox
• Démarrez la configuration dans l'outil choisi en utilisant l'adresse IP par défaut 192.168.88.1. Si l'adresse IP n'est pas disponible, utilisez WinBox et choisissez l'onglet "Neighbors" pour trouver le périphérique;
• Procédez à la connexion en utilisant l'adresse MAC. Le nom d'utilisateur est "admin", et il n'y a pas de mot de passe (ou, pour certains modèles, vérifiez les mots de passe utilisateur et sans fil sur l'autocollant);
• Pour une mise à jour manuelle de l'appareil, visitez la page des produits sur https://mikrotik.com/products pour trouver votre produit. Les paquets nécessaires sont accessibles sous le menu "Support&Downloads";
• Téléchargez les packages téléchargés dans le menu "Files" de WinBox et redémarrez l'appareil;
  En mettant à jour votre logiciel RouterOS vers la dernière version, vous pouvez garantir des performances optimales, la stabilité et les mises à jour de sécurité;
• Configurez le mot de passe de votre routeur.

Information sur la sécurité:

• Avant de travailler sur un équipement MikroTik, soyez conscient des dangers liés aux circuits électriques et familiarisez-vous avec les pratiques standard pour prévenir les accidents. L'installateur doit être familiarisé avec les structures, les termes et les concepts du réseau.
  • Utilisez uniquement le bloc d'alimentation et les accessoires approuvés par le fabricant et qui se trouvent dans l'emballage d'origine de ce produit.
• Cet équipement doit être installé par du personnel formé et qualifié, conformément à ces instructions d'installation. L'installateur est responsable de s'assurer que l'installation de l'équipement est conforme aux codes électriques locaux et nationaux. N'essayez pas de démonter, réparer ou modifier l'appareil.
• Ce produit est destiné à être installé à l'intérieur. Gardez ce produit loin de l'eau, du feu, de l'humidité ou des environnements chauds.
• Nous ne pouvons garantir qu'aucun accident ou dommage ne se produira en raison d'une mauvaise utilisation de l'appareil. Veuillez utiliser ce produit avec précaution et opérer à vos risques et périls !
• En cas de panne de l'appareil, veuillez le débrancher de l'alimentation. Le moyen le plus rapide de le faire est de débrancher la fiche d'alimentation de la prise de courant.
• Il s'agit d'un produit de classe A. Dans un environnement domestique, ce produit peut provoquer des interférences radio, auquel cas l'utilisateur peut être amené à prendre des mesures adéquales.
• Pour éviter la contamination de l'environnement, séparez l'appareil des déchets ménagers et éliminez-le de manière sûre, par exemple dans des zones désignées. Familiarisez-vous avec les procédures pour transporter correctement l'équipement vers les points de collecte désignés dans votre région.

Risque de choc électrique. Cet équipement doit être entretenu uniquement par du personnel qualifié

Fabricant: Mikrotikls SIA, Unijas 2, Riga, Lettonie, LV1039.

HR - Hrvatski. Brzi vodič:

Ovaj je uređaj potrebno nadograditi na RouterOS v7.15 ili najnoviju verziju kako bi se osigurala sukladnost s lokalnim propisima. Odgovornost je krajnjih korisnika da se pridržavaju lokalnih propisa zemlje. Svi MikroTik uređaji moraju biti profesionalno instalirani.

Ovaj brzi vodič pokriva model: CRS320-8P-8B-4S+RM.

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes : 1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Cet appareil numérique de la classe [A] est conforme à la norme NMB-003 du Canada.

CAN ICES-003 (A) / NMB-003 (A)

UKCA marking

(EN) Technical Specifications / (DE) Technische Spezifikationen / (FR) Spécifications techniques / (IT) Specifiche tecniche / (ES) Especificaciones técnicas / (RU) Технические характеристики:

(EN) Product Power Input Options(DE) Produkt Stromquellen Optionen(FR) Options d'entrée d'alimentation du produit(IT) Opzioni di ingresso alimentazione del prodotto(ES) Opciones de entrada de energía del producto(RU) входной мощности продуктаПараметры	(EN) IP class of the enclosure(DE) IP-Klasse des Gehäuses(FR) Classe IP du boîtier(IT) Classe IP della custodia(ES) Clase de IP del recinto(RU) Класс защиты корпуса IP	(EN) Operating Temperature(DE)Betriebstemperatur(FR) température de fonctionnement(IT) temperatura di esercizio(ES) Temperatura de funcionamiento(RU) Рабочая Температура
2 AC ports (100 - 240 V) IP20 -0°..+60°C
