ASW45.2 - Haut-parleur Artsound - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur 2 voies bass-reflex
Marque	Artsound
Modèle	ASW45.2
Dimensions (H x L x P)	200 x 150 x 110 mm
Poids	1,35 kg
Alimentation	Passive (amplificateur externe requis)
Puissance maximale	100 W
Puissance nominale (RMS)	50 W
Impédance	8 ohms
Sensibilité	86 dB
Réponse en fréquence	95 Hz - 20 kHz
Matériau du woofer	3,5" cône polymica
Matériau du tweeter	0,5" dôme polymère
Aimant	13 Oz
Blindage magnétique	Non
Indice de protection	IP44 (avec bouchon waterproc)
Couleur	Blanc ou noir
Contenu de l'emballage	2 enceintes, 2 équerres, 4 boulons de fixation, 2 bouchons waterproc
Utilisation	Intérieur / extérieur (sélectionnable via commutateur)
Installation	Murale ou plafond (équerre incluse), orientation réglable
Entretien	Nettoyer avec un chiffon doux et sec ; utiliser le bouchon waterproc en extérieur
Sécurité	Respecter la polarité lors du branchement ; ne pas exposer la face avant à la pluie sans bouchon

FOIRE AUX QUESTIONS - ASW45.2 Artsound

Comment installer l'enceinte ASW45.2 au mur ?

Fixez d'abord l'équerre au mur en perçant aux emplacements marqués. Utilisez les boulons fournis pour fixer l'enceinte entre les extrémités de l'équerre. Orientez selon l'angle désiré puis serrez.

Quelle est la polarité des câbles d'enceintes ?

Respectez la polarité : branchez la partie rouge du câble sur la borne rouge et la partie noire sur la borne noire.

Comment utiliser le commutateur intérieur/extérieur ?

Réglez le commutateur selon l'emplacement : position intérieure pour usage intérieur, position extérieure pour usage extérieur.

Comment rendre l'enceinte étanche à l'eau ?

Retirez la grille avec un objet pointu, puis placez le bouchon en caoutchouc dans l'ouverture bass-reflex. Cela assure une étanchéité IP44.

Quelles sont les dimensions de l'ASW45.2 ?

Les dimensions sont de 200 mm de hauteur, 150 mm de largeur et 110 mm de profondeur.

Quelle puissance l'enceinte peut-elle supporter ?

La puissance maximale est de 100 W et la puissance nominale (RMS) de 50 W.

L'enceinte est-elle blindée magnétiquement ?

Non, ce modèle n'est pas blindé magnétiquement. Évitez de le placer à proximité d'écrans ou de supports magnétiques sensibles.

Quelle est la réponse en fréquence ?

La réponse en fréquence est de 95 Hz à 20 kHz.

Que contient l'emballage ?

L'emballage contient 2 enceintes, 2 équerres de fixation, 4 boulons et 2 bouchons waterproc.

Comment nettoyer l'enceinte ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs. En extérieur, assurez-vous que le bouchon waterproc est en place.

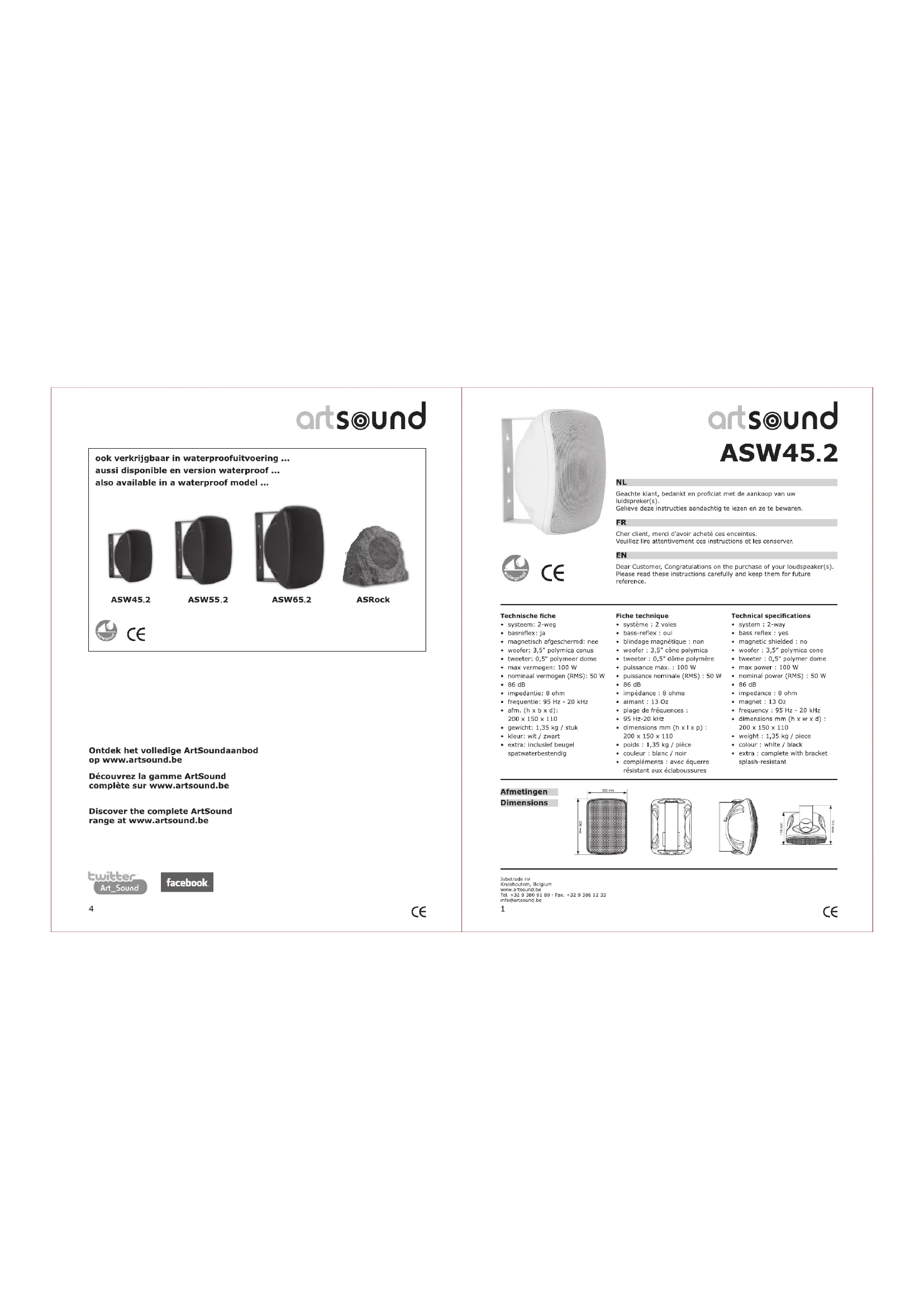

MODE D'EMPLOI ASW45.2 Artsound

Découvrez la gamme ArtSound complète sur www.artsound.be

Cher client, merci d'avoir acheté ces enceintes.

Veuillez lire attentivement ces instructions et les conserver.

EN

• système : 2 voies
• bass-reflex : oui
• blindage magnétique : non
• woofer : 3,5" cône polymica
• tweeter : 0,5" dôme polymère
  • puissance max. : 100 W
  • puissance nominale (RMS) : 50 W
  • 86 dB
  • impédance : 8 ohms
• aimant : 13 Oz
• plage de fréquences :
• 95 Hz-20 kHz
• dimensions mm (h x l x p)
  200×150×110
  • poids : 1,35 kg / più
  • couleur : blanc / noir
  • compléments : avec
• compléments 1 avec quenre résistant aux éclaboussures

Installation à l'aide de l'équerre

(fig. 2 pag.3)

1 Fixation de l'équerre au mur ou au plafond (les deux types de fixation sont possibles, ainsi qu'un positionnement horizontal ou vertical) Tracez les trous à forer sur le mur au moyen d'un crayon ou d'un stylo. Fixez l'équerre au mur à l'aide de vis.
2 Fixation de l'enceinte à l'équerre Utilisez les boulons fournis (fig. 1) pour fixer l'enceinte entre les extrémités de l'équerre. Orientez l'enceinte selon l'angle désiré puis tendez.
3 Connexion du câble d'enceintes (rouge/noir) Respectez la polarité lors de cette opération : la partie rouge du câble doit être branchée sur la borne rouge et la partie noire sur la borne noire.
4 Commutateur intérieur/extérieur Réglez le commutateur selon que l'enceinte est utilisée à l'intérieur ou à l'extérieur.

Si la face avant de votre enceinte est exposée à la pluie, veillez à l'étanchéité de l'ensemble. Comment procéder ? *
a Retirez la grille à l'aide d'un objet pointu. b Placez le bouchon en caoutchouc dans l'ouverture bass-reflex. Vous éviterez ainsi toute pénétration d'eau. (cf. valeur d'étanchéité IP44) *facultatif

EN

Contenu de l'emballage

• 2 enceintes
• 2 équerres • 4 boulons de fixation • 2 bouchons waterproc

Packaging contents

• 2 loudspeakers
- 2 brackets
- 4 bracket bolts
• 2 waterproof caps

Fig 2
1
