AS1600 - Haut-parleur Artsound - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basse passif
Marque	Artsound
Modèle	AS1600
Transducteurs	2 x 12 po (EU-transducer)
Impédance	4 ohms
Configuration	Bass-reflex
Puissance admissible (AES)	800 W
Puissance programme	1 600 W
Puissance crête	3 200 W
Sensibilité	136 dB
Réponse en fréquence	38 Hz - 160 Hz
Connecteurs d'entrée/sortie	Speakon NL4 (entrée et liaison parallèle)
Dimensions (H x L x P)	340 x 850 x 350 mm
Poids	38 kg
Matériau du boîtier	Multicast 15 mm avec revêtement polyuréthane
Couleur	Noir
Garantie	2 ans (pièces et main-d'œuvre)
Sécurité	Ne pas ouvrir - risque de choc électrique. Réparation par personnel qualifié uniquement.
Utilisation prévue	Caisson de basse passif pour systèmes de sonorisation
Pays de fabrication	Portugal
Conformité	Directive 2014/53/UE (marquage CE)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de produits abrasifs.
Pièces détachées	Contacter un service agréé pour les fusibles et composants internes.

FOIRE AUX QUESTIONS - AS1600 Artsound

Comment connecter le caisson AS1600 à un amplificateur ?

Utilisez un câble Speakon NL4. Branchez l'entrée INPUT (+1/-1) sur la sortie correspondante de l'amplificateur. La sortie LINK permet de relier un second caisson en parallèle.

Quelle est l'impédance de l'AS1600 ?

L'impédance nominale est de 4 ohms.

Quelle puissance d'amplification est recommandée ?

L'amplificateur doit délivrer entre 800 W et 1600 W sous 4 ohms. La puissance admissible AES est de 800 W, programme 1600 W et crête 3200 W.

Puis-je utiliser ce caisson en extérieur ?

Le boîtier est en multicast avec revêtement polyuréthane, mais il n'est pas spécifié comme étanche. Évitez l'exposition directe à la pluie ou à l'humidité.

Comment nettoyer l'AS1600 ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Que faire si le caisson ne produit aucun son ?

Vérifiez les connexions Speakon, l'alimentation de l'amplificateur et que le volume n'est pas à zéro. Assurez-vous que l'amplificateur est allumé et que le signal source est présent.

Quelle est la garantie de l'AS1600 ?

Artsound offre une garantie de 2 ans à compter de la date d'achat, couvrant les défauts de fabrication en usage normal.

Puis-je réparer moi-même le caisson ?

Non. L'ouverture du boîtier expose à des tensions dangereuses. Toute réparation doit être effectuée par un technicien qualifié.

Quelles sont les dimensions et le poids ?

Dimensions : 340 x 850 x 350 mm (H x L x P). Poids : 38 kg par pièce.

Puis-je utiliser un câble XLR à la place du Speakon ?

Non, la connexion est spécifiquement conçue pour les connecteurs Speakon NL4. N'utilisez pas d'adaptateurs non prévus.

MODE D'EMPLOI AS1600 Artsound

Cher client, merci d'avoir acheté votre caisson de basse. Veuillez lire attentivement ces instructions et les conserver.

CONSIGNES DE SÉCURITÉ:

• Avant de brancher l'appareil à la prise de courant, vérifiez d'abord que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil.
• Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être raccordé à une prise de courant munie d'une masse de protection. Ne désactivez jamais la mise à la terre d'un cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur électrique de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
• Ne remplacez les fusibles que par des fusibles de même type et de même calibre. Si un fusible saute à plusieurs reprises, veuillez contacter une société de service habilitée.
• N'ouvrez pas et ne modifiez pas cet équipement.
• Après avoir connecté l'équipement, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple en raison de risques de trébuchement.
• N'allumez pas l'amplificateur avant d'avoir vérifié que tous les volumes sont à zéro

IMPORTANT

Ne retirez jamais le couvercle, car il y a un risque de choc électrique. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. Faites uniquement effectuer les réparations par du personnel qualifié.

4 Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du boîtier du produit qui peut être d'une amplitude suffisante pour présenter un risque de choc électrique.
⚠️ Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importantes instructions d'utilisation et d'entretien.

CAUTION RISK OF ELECTRIC SHOCK. DO NOT OPEN.

L'amplificateur est identifié par cette instruction, veuillez donc procéder en conséquence afin d'éviter tout risque

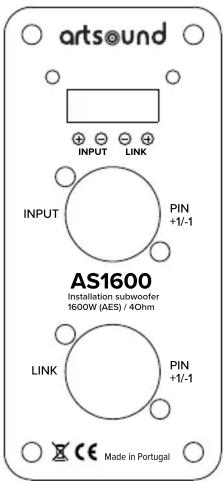

RACCORDEMENTS ET COMMANDES

Veuillez-vous référer au schéma et aux instructions suivantes :

1. ENTRÉE : entrée compatible avec Speakon NL4 (+1/-1).
2. LINK: sortie compatible Speakon NL4 (câblée en parallèle avec l'entrée compatible Speakon (1+/1-).

artsound INPUT LINK INPUT PIN +1/-1 AS1600 Installation subwoofer 1600W (AES) / 40hm LINK PIN +1/-1 Made in Portugal

INFORMATIONS TECHNIQUES

• système : caisson de basse passif
• woofer : 2 x 12" EU-transducer
• impédance : 4 Ohms
• bass-reflex
• puissance amp. : 800W (AES) / 1600W (Program) / 3200W (Peak)
• sensibilité : 136 dB
• plage de fréquence : 38 Hz - 160 Hz
• connexion : Speakon 2 x NL4 en parallèle
• dimensions (h x l x p) : 340 x 850 x 350 mm
• 38 kg / pièce
• composition : boîtier multicast 15 mm avec revêtement en polyuréthane
• couleur : noir

Deux ans de garantie à partir de la date d'achat. La garantie se limite à la réparation ou à l'échange du matériel défectueux, pour autant que sa défaillance soit la conséquence d'une utilisation normale et que l'appareil n'ait pas été endommagé. Artsound décline toute responsabilité à l'égard d'autres frais éventuels associés à la défaillance (p.ex. frais de transport). Pour plus d'informations, reportez-vous à nos conditions générales de vente.

Ce produit porte le symbole de tri sélectif des déchets d'équipements électriques et électroniques (DEEE). Cela signifie que ce produit doit être manipulé conformément à la directive européenne 2002/96/CE afin d'être recyclé ou démantelé afin de minimiser son impact sur l'environnement. Pour de plus amples informations, veuillez contacter vos autorités locales ou régionales.

CE Nous, House Of Music NV, déclarons par la présente que le type d'équipement radio ARTSOUND est conforme à la directive 2014/53/UE. L'intégralité du texte de la déclaration de conformité de l'UE peut être consulté à l'adresse internet suivante : http://www.artsound.be > Support.

Clause de non-responsabilité : toutes les marques commerciales sont la propriété de leurs détenteurs respectifs. Toutes les spécifications et informations sont susceptibles d'être modifiées sans autre avis. De légères variations et différences peuvent apparaître entre les photos imprimées et le produit réel en raison de l'amélioration du produit. House Of Music NV - Legen Heirweg 23D, B-9890 Gavere
