AS1000 - Haut-parleur Artsound - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basse passif
Marque	Artsound
Modèle	AS1000
Woofer	15" (38 cm) EU-transducer
Impédance	8 Ohms
Puissance admissible (RMS)	1000 W
Puissance admissible (pic)	1400 W
Sensibilité	136 dB
Réponse en fréquence	38 Hz – 160 Hz
Système acoustique	Bass-reflex
Connecteurs	Speakon NL4 (2 x NL4 en parallèle)
Dimensions (H x L x P)	430 x 530 x 550 mm
Poids	29 kg
Matériau du boîtier	Multicast 15 mm avec revêtement polyuréthane
Couleur	Noir
Portée recommandée	< 400 m²
Alimentation	Passive (nécessite amplificateur externe)
Consignes de sécurité	Ne pas ouvrir. Risque de choc électrique. Débrancher avant entretien.
Garantie	2 ans

FOIRE AUX QUESTIONS - AS1000 Artsound

Comment connecter le caisson AS1000 à un amplificateur ?

Utilisez un câble Speakon NL4. Branchez la sortie ampli sur l’entrée ENTRÉE (broches 1+/1-). Le connecteur LINK permet de relier un second caisson en parallèle.

Le caisson est-il actif ou passif ?

Le AS1000 est un caisson de basse passif. Il nécessite un amplificateur externe pour fonctionner.

Quelle puissance d’ampli est recommandée ?

L’amplificateur doit délivrer entre 1000 W (RMS) et 1400 W (pic) sous 8 Ohms pour exploiter pleinement le caisson.

Puis-je raccorder plusieurs caissons en série ou parallèle ?

Oui, le connecteur LINK est câblé en parallèle avec l’entrée. Vous pouvez chaîner plusieurs caissons, mais veillez à ne pas descendre en dessous de l’impédance minimale supportée par l’amplificateur.

Quelle impédance minimale l’ampli doit-il supporter si je branche deux caissons ?

Deux caissons de 8 Ohms en parallèle donnent 4 Ohms. Assurez-vous que votre ampli est stable sous 4 Ohms.

Où placer le caisson pour un meilleur rendu ?

Placez-le au sol, de préférence dans un angle ou contre un mur pour renforcer les graves. Évitez les obstacles devant l’évent bass-reflex.

Comment nettoyer le caisson ?

Utilisez un chiffon doux et sec. N’utilisez jamais de produits chimiques ou d’eau. Débranchez l’appareil avant tout nettoyage.

Que faire si un fusible saute ?

Remplacez-le par un fusible de même type et calibre. Si le problème persiste, contactez un service agréé. Ne court-circuitez jamais le fusible.

Comment transporter le caisson en toute sécurité ?

Utilisez un emballage adapté ou une housse de transport. Le caisson pèse 29 kg, manipulez-le à deux personnes. Protégez les connecteurs Speakon.

Que faire si le caisson ne produit aucun son ?

Vérifiez les connexions Speakon, l’amplificateur et le câble. Assurez-vous que l’ampli est allumé et que le volume n’est pas à zéro. Testez avec une autre source.

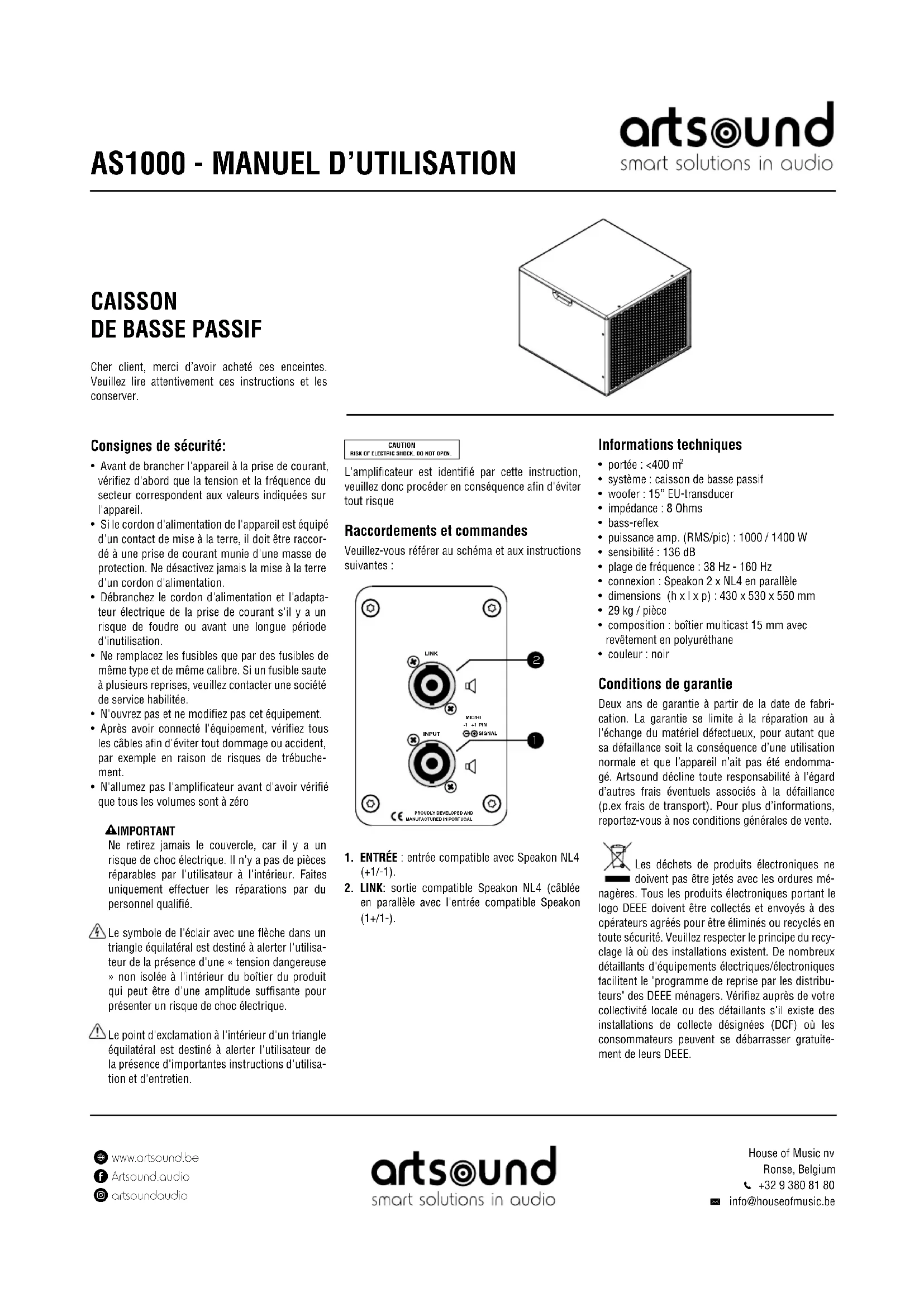

MODE D'EMPLOI AS1000 Artsound

Cher client, merci d'avoir acheté ces enceintes. Veuillez lire attentivement ces instructions et les conserver.

Consignes de sécurité:

• Avant de brancher l'appareil à la prise de courant, vérifiez d'abord que la tension et la fréquence du secteur correspondent aux valeurs indiquées sur l'appareil.
• Si le cordon d'alimentation de l'appareil est équipé d'un contact de mise à la terre, il doit être raccordé à une prise de courant munie d'une masse de protection. Ne désactivez jamais la mise à la terre d'un cordon d'alimentation.
• Débranchez le cordon d'alimentation et l'adaptateur électrique de la prise de courant s'il y a un risque de foudre ou avant une longue période d'inutilisation.
• Ne remplacez les fusibles que par des fusibles de même type et de même calibre. Si un fusible saute à plusieurs reprises, veuillez contacter une société de service habilitée.
• N'ouvrez pas et ne modifiez pas cet équipement.
• Après avoir connecté l'équipement, vérifiez tous les câbles afin d'éviter tout dommage ou accident, par exemple en raison de risques de trébuchement.
• N'allumez pas l'amplificateur avant d'avoir vérifié que tous les volumes sont à zéro

▲IMPORTANT

Ne retirez jamais le couvercle, car il y a un risque de choc électrique. Il n'y a pas de pièces réparables par l'utilisateur à l'intérieur. Faites uniquement effectuer les réparations par du personnel qualifié.

4 Le symbole de l'éclair avec une flèche dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension dangereuse » non isolée à l'intérieur du boîtier du produit qui peut être d'une amplitude suffisante pour présenter un risque de choc électrique.

⚠️ Le point d'exclamation à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'importantes instructions d'utilisation et d'entretien.

CAUTION RISK OF ELECTRIC SHOCK. DO NOT OPEN.

L'amplificateur est identifié par cette instruction, veuillez donc procéder en conséquence afin d'éviter tout risque

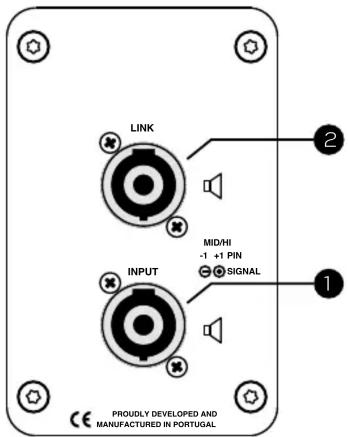

Raccordements et commandes

Veuillez-vous référer au schéma et aux instructions suivantes :

1. ENTRÉE : entrée compatible avec Speakon NL4 (+1/-1).
2. LINK: sortie compatible Speakon NL4 (câblée en parallèle avec l'entrée compatible Speakon (1+/1-).

Informations techniques

• portée : <400 m²
• système : caisson de basse passif
• woofer : 15" EU-transducer
• impédance : 8 Ohms
• bass-reflex
  • puissance amp. (RMS/pic) : 1000 / 1400 W
• sensibilité : 136 dB
• plage de fréquence : 38 Hz - 160 Hz
• connexion : Speakon 2 x NL4 en parallèle
• dimensions (h x l x p) : 430 x 530 x 550 mm
• 29 kg / pièce
• composition : boîtier multicast 15 mm avec revêtement en polyuréthane
• couleur : noir

Conditions de garantie

Deux ans de garantie à partir de la date de fabrication. La garantie se limite à la réparation au à l'échange du matériel défectueux, pour autant que sa défaillance soit la conséquence d'une utilisation normale et que l'appareil n'ait pas été endommagé. Artsound décline toute responsabilité à l'égard d'autres frais éventuels associés à la défaillance (p.ex frais de transport). Pour plus d'informations, reportez-vous à nos conditions générales de vente.

Les déchets de produits électroniques ne doivent pas être jetés avec les ordures mé- nagères. Tous les produits électroniques portant le logo DEEE doivent être collectés et envoyés à des opérateurs agréés pour être éliminés ou recyclés en toute sécurité. Veuillez respecter le principe du recyclage là où des installations existent. De nombreux détaillants d'équipements électriques/électroniques facilitent le "programme de reprise par les distributeurs" des DEEE ménagers. Vérifiez auprès de votre collectivité locale ou des détaillants s'il existe des installations de collecte désignées (DCF) où les consommateurs peuvent se débarrasser gratuitement de leurs DEEE.
